Produkttype	Udendørs infrarødvarmer
Model	Solamagic SMS1PLUS2000T (ækvivalent IR05002)
Effekt	2000 W
Forsyningsspænding	230 V ~ 50 Hz
Beskyttelsesgrad	IP44
Beskyttelsesklasse	Klasse I
Type af infrarød kilde	Halogenlampe
Gennemsnitlig levetid for lampen	5000 timer
Minimum monteringshøjde	1,80 m over gulvet
Montering	Væg eller loft (vandret, lodret eller skråt afhængigt af model)
Orientering	Justerbar ved drejning
Elektrisk tilslutning	Kabel med sikkerhedsstik (model med afbryder eller radiomodtager)
Garanti på apparatet	5 år
Garanti på varmetube	12 måneder eller 5000 timer
Vedligeholdelse	Tør af med en blød, fugtig klud uden rengøringsmiddel
Sikkerhed	Må ikke tildækkes, må ikke kigge direkte på lampen, overhold sikkerhedsafstandene
Tilsigtet anvendelse	Udendørs opvarmning (terrasse osv.)

Ofte stillede spørgsmål - Solamagic SMS1PLUS2000T Etherma

Hvad er den minimale monteringshøjde for Solamagic SMS1PLUS2000T varmeren?

Den minimale monteringshøjde er 1,80 m over gulvet. Overhold også sikkerhedsafstandene angivet i bilag 2 i vejledningen.

Kan jeg bruge denne varmer indendørs?

Nej, denne varmer er designet til udendørs montering (terrasse osv.) og ikke til at skabe et behageligt temperaturniveau indendørs i et rum.

Hvordan rengøres infrarødvarmeren?

Tag stikket ud af apparatet og lad det køle af. Tør kabinettet af med en blød, fugtig klud uden rengøringsmiddel. Dyp aldrig apparatet i vand.

Hvad er levetiden for halogenlampen?

Den gennemsnitlige levetid er 5000 timer. Udskift lampen, hvis der opstår mørke områder eller deformationer.

Hvad gør jeg, hvis strømkablet er beskadiget?

Kablet må kun udskiftes af producentens kundeservice eller en godkendt forhandler. Brug ikke apparatet med et beskadiget kabel.

Kan jeg installere varmeren i loftet?

Ja, nogle modeller (som IR05026/IR05027) er beregnet til loftmontering med en specifik monteringsramme. Følg monteringsvejledningen i brugsanvisningen.

Hvad er garantien for varmetuben?

Garantien for varmetuben er 12 måneder eller 5000 timers drift, alt efter hvad der indtræffer først. Selve apparatet har 5 års garanti.

Kan varmeren bruges uden opsyn?

Nej, brug aldrig apparatet uden opsyn. Der er risiko for brand, hvis apparatet tildækkes eller placeres forkert.

Hvordan justeres varmerens retning?

For at ændre retningen skal du slukke apparatet og lade det køle af. For modeller med T-beslag skal du løsne skruen (11) med en unbrakonøgle SW5, orienter varmeren, og spænd derefter skruen.

Hvilke sikkerhedsafstande skal overholdes?

Se bilag 2 i vejledningen. Generelt skal du overholde en minimumsafstand til vægge, loft og stikkontakter. For eksempel, for en vandret vægmontering er afstanden til bagvæggen angivet i tabellerne.

BRUGSANVISNING Solamagic SMS1PLUS2000T Etherma

Sikkerheds- og betjeningsanvisninger....43

Leveringsomfang....44

Monteringsanvisninger....45

Ibrugtagning ....57

Rengøringsanvisninger....57

Garantibetingelser....58

Supplerende anvisninger 59

Bilag

- Bilag 1:

AX

Tekniskedata

- Bilag 2:

AX

Sikkerhedsafstande

- Bilag 3:

AX

Strålingsdiagrammer

Sikkerheds- og betjeningsanvisninger

Overhold følgende anvisninger:

• Læs brugsvejledningen omhyggeligt før montering, og opbevar den.
• Dette varmeapparat er til montering udendørs på husvægge eller andre faste konstruktioner. Det må ikke bruges til at skabe et behageligt indendørs temperaturniveau.
• Apparatet må kun bruges af voksne. Børn må ikke rengøre eller vedligeholde apparatet uden opsyn. Børn under 3 år skal holdes på afstand af apparatet, medmindre de til stadighed overvåges. Børn under 8 år må ikke tænde og slukke for apparatet, de må ikke sætte stikket i stikdåsen, rengøre apparatet eller udføre vedligeholdelse på det.

Forsigtig – Nogle dele af produktet kan blive meget varme og forårsage forbrændinger. Der skal udvises særlig forsigtighed, når børn og beskyttelseskraevende person er til stede.

• Monteringen skal udføres fagligt korrekt af en fagmand iht. installationsforskrifterne VDE 0100 (evt. også del 559 og 701).
• Ved alt arbejde på elektrisk udstyr skal der altid slukkes for strømmen (træk netstikket ud, afbryd sikringen). Tænd først for varmen, när alle ledningsforbindelser er etableret.
• Husets ledningsnet til strømforsyning af varmeapparatet skal være konstrueret med en afbryder og sikret med en sikring på mindst 16A (træg) (type C16A).
• Må ikke monteres direkte under stikdåser, fordelerdåser, kontakter eller elektriske ledninger.
• Stikdåser må kun være i de positioner, der angives i bilag 2
• Radiatoren må iht. VDE 0100 del 559 ikke anbringes i nærheden af gardiner eller brændbare materialer.
• Apparatet opfylder min. kapslingsklasse IP24, når alle stikforbindelser (apparatstik, stik til udvidelsesmoduler) er sat i og godkendt til anvendelse inde og ude.
• Lad aldrig apparatet være tændt uden opsyn.
• Apparatet må ikke tildækkes, når det er tændt eller varmt – dette medfører brandfare.
• Sluk for apparatet, og lad det køle af, når stråleretningen skal indstilles.
• Se ikke direkte ind i en tændt IR-halogenlampe i længere tid eller på kort afstand.

• IR-halogenpærer er følsomme over for direkte berøring (må ikke berøres med fingrene). Fedt eller andet smuds kan rengøres med en klud vædet i sprit.

• Beskyt IR-halogenlampen mod vibrationer, stød og skadelige stoffer som f.eks. syrer, ammoniak, cementstøv osv. På denne måde forlænges apparatets leve-tid.

• Beskyt IR-halogenlampen mod mekanisk overbelastning. Den skal udskiftes, hvis der ses misfarvninger (mørke steder, deformeringer) er synlige eller opnås den nominelle levetid.
• Beskadigede apparatelementer som f.eks. tilslutningsledning, kontaktvippe, tætningsmanchet eller varmerør skal ubetinget udskiftes. Apparatet skal straks afmonteres og opbevares tørt.
• Reparationsarbejde (udskiftning af en defekt tilslutningsledning, et defekt varmerør osv.) må kun udføres af producentens kundeservice eller en autoriseret forhandler.
• Kun voksne personer med tilstrækkelig faglig viden må udføre rengørings- og vedligeholdelsesarbejde.

Leveringsomfang

IR-radiator

Nettilslutningsledning (medfølger ved apparater uden fast tilsluttet ledning)

Holder inkl. befæstigelsesmidler (medfølger)

Manual

Monteringsanvisninger

• Montering af radiatoren må kun monteres med egnet monteringsmateriale (eksempel: skrue M6x60 med metaldyvler ved underlag af sten eller beton) på et fast, bæredygtigt underlag, der er normalt, svært eller ikke brændbart.
• Hvis apparatet og stikdåsen ikke monteres på samme flade, skal det sikres, at strålingsfeltet ikke kan rettes mod stikdåsen. I modsat fald er det absolut nødvendigt at sikre, at stikdåsen ikke kan varmes op til over 70 °C, når der er tændt for radiatoren.
• Sikkerhedsafstandene iht. bilag 2 skal overholdes.
• Området for varmeeffekten kan bestemmes skønsmæssigt ved hjælp af strålingsdiagrammet (bilag 3). I diagrammet findes forskellig afstande fra radiatoren, størrelsen på strålingsfladen og den maksimale strålingsintensitet.
  • Monteringshøjde: mindst 1,80 m over gulv
• Radiatoren skal monteres med hammernoten orienteres opad. Hammernoten kan ses ved at klikke på siden af huset modsat tilslutningsledningen (se illustration nedenfor).

• Radiatoren S3 og D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) må kun monteres og anvendes i vandret justering.
• Kun for typerne IR 05001 og IR 05002: Ved skrå loftsmontering og vertikal vægmontering skal apparatet monteres med ledningsarrangementet forneden.

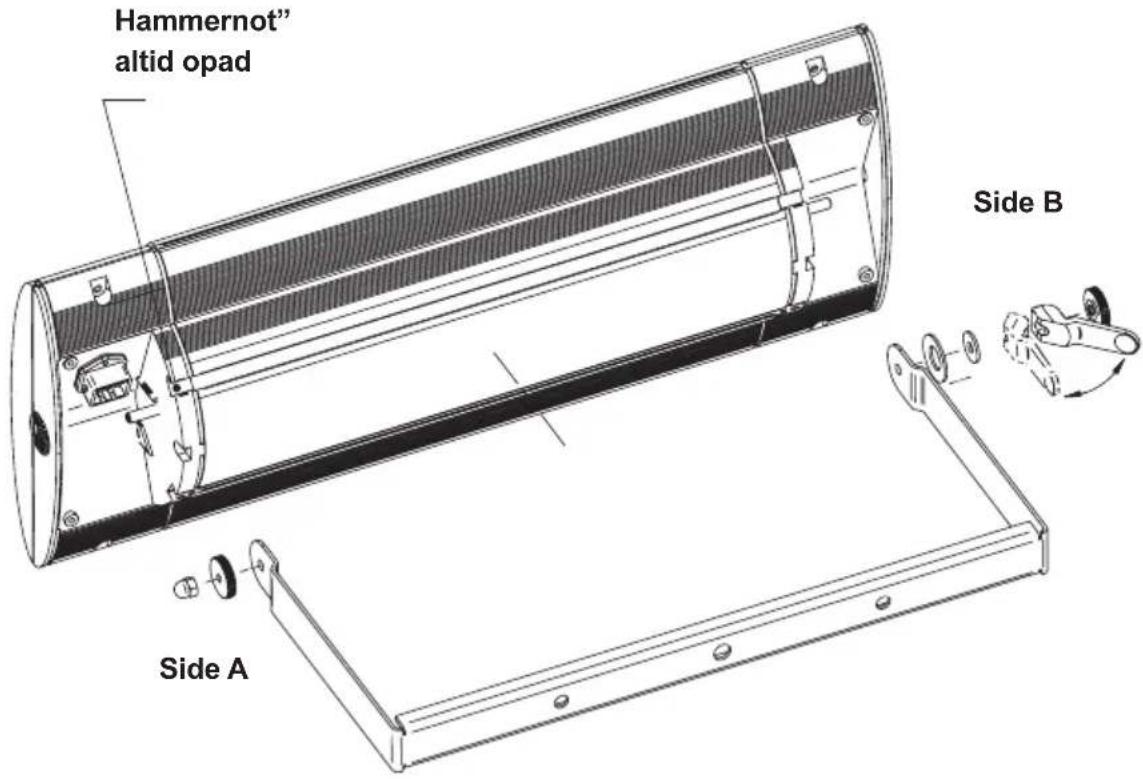

1. Montering af radiator med bøjle

Apparattype Effekt	Vægmontering Loftsmontering
	horisontal vertikal horisontal vertikal
IR05001 1400 W	√	√	√
IR05002 2000 W	√	√	√

• Fastgør bøjlen under iagttagelse af sikkerhedsafstandene samt sikkerheds- og betjeningsanvisningerne. (se bilag 2)
• Monter bøjlen på fastgøringsfladen med 2 skruer i en afstand af 200 mm.
• Hvis udvidelseskomponenter anvendes, skal de ydre fastgøringspunkter på bøjlen anvendes ved vægmonteringen (afstand 350 mm)
• Sæt apparatet på, begyndende med side B, og bøj i den forbindelse bøjlen let opad (Henvisning! „hammernot“ altid opad)
• Side A: Monter fingermøtrikken M6 og hættemøtrikken M6/str. 10.
• Spænd fingermøtrikken med håndkraft, og stram hættemøtrikken med gaffelnøglen str. 10.
• Side B: Monter tallerkenfjeder, underlagsskive; excenterarmen og fingermøtrikken M6.

Spænd fingermøtrikken M6 ind til trykpunktet på excenterarmen med håndkraft. Spænd excenterarmen i bøjlens retning.

2a. Montering af radiator S1 med T-holder

Apparattype Effekt	Vægmontering Loftsmontering
	horisontal vertikal horisontal skrå
IR 05001 1400 W	√	√
IR 05002 2000 W	√	√

Kun tilladt ved vægmontering!

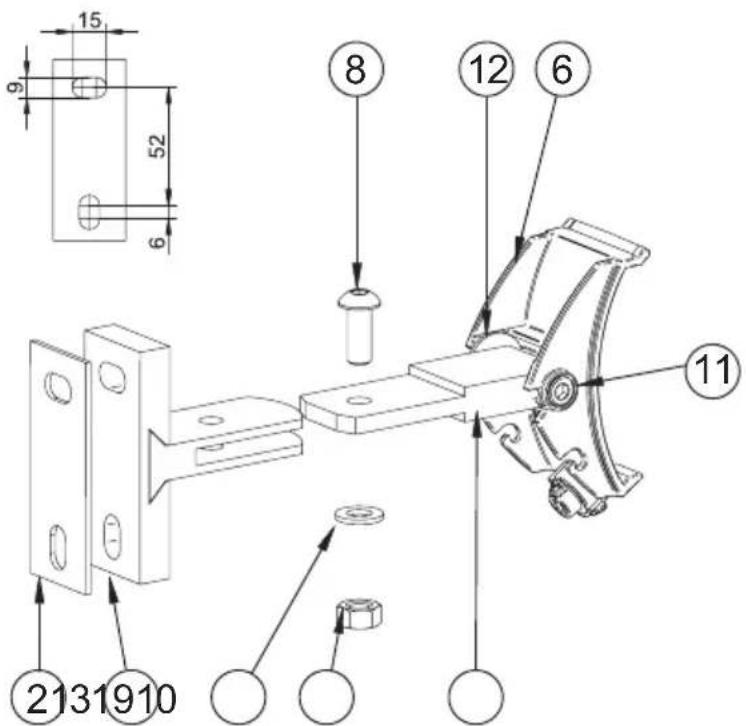

Trin 1: Monter T-holder

- Monter T-holderen (1) på fastgøringsfladen (2) med 2 skruer iht. følgende illustration.

Trin 2: Montering af adapterkløer på T-holdere

• Skub adapterkloen (6) ind i T-stykket (1), der er monteret på fastgørelsesfladen. Stik skruen M8x20/SW5 (8) ind i hullet. Læg skiven (9) under, og spænd møtrikken M8/SW13 (10).
• Hvis adapterkloen (6) ikke kan justeres nedad, skal skruerne (8) til (10) løsnes, og kloen skal trækkes ud af holderen. Tag derefter skruerne (11) af, og monter mellemstykket (13) med tekstilskiven (12) drejet med 180° på adapterkloen (6) igen. Monter derefter apparatet på vægholderen igen.

Trin 3: Montering af radiator på vægholder

• Sikringslaskerne (3) skubbes med ringen (4) ca. 220 mm ind i svalehalenoten fra venstre.
• Spænd skrue 3,5x6,5 (5).

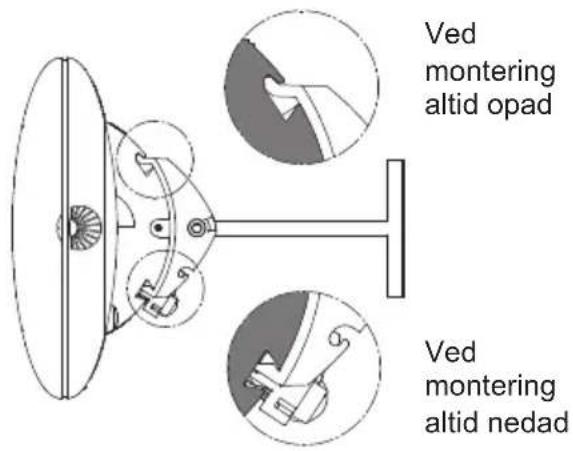

• Ret adapterkloens (6) excenterspænder (7) helt til venstre i lodret retning (C), se billede forneden.
• Foroven hænges radiatoren (B) på adapterkloen (6) i siden med hammernoten, og forneden i siden med excenterspænderen (7) drejes den ind.

Forsigtig: Adapterkloen skal nu gribe ind i begge noter på apparatet (visuel kontrol)

- Stram excenterspænderen (7) med den medfølgende unbrakonøgle SW5 i urets retning (ca. 80° drejevinkel). Radiatoren skal være uden slør og være fast forbundet med adapterkloen.

Forsigtig: intet rotationsstop; ingen drejning 180°– drej ikke excenter-spænderen for langt!

• Sæt låseringen (4) ind i udfræsningen (A) på adapterkloen (6).
• For at indstille eller ændre stråleretningen løsnes skruerne (11) ved hjælp af unbrakonøglen str. 5, radiatoren bringes i den ønskede stråleretning, og skruerne (11) spændes fast.

2b. Montering af radiator S3 og D3 med T-holdere

Radiatoren har et ensidig drejningsområde i retning af den aflange hulside, afhængigt af monteringsorienteringen af T-beslaget.

Ved montering på en væg skal T-beslaget monteres med den aflange hul-side i bunden (billede nedenfor), når den monteres i loftet med den aflange hulside foran.

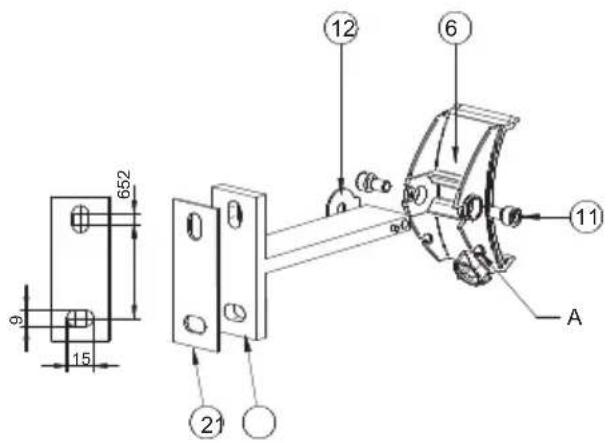

Trin 1: Montering af T-holder

• Radiatoren S3 eller D3 skal installeres med 2 T-holdere i en afstand af 400 mm med overholdelse af sikkerhedsafstande og sikkerhedsanvisninger (se bilag 2).
• For at gøre samlingen nemmere skal du fjerne adapterkloen (6) fra T-holdere (1) ved at løsne skruerne (11) (illustration nedenfor).
• Monter T-holdere (1) med silikonepladen (2) nedenunder med hver 2 skruer på monteringsoverfladen som vist i den følgende figur.

Trin 2: Montering af adapterkæber på T-holder

- Monter adapterkløer (6) på begge T-holdere på fastgørelsesfladen, sæt låseskiven (12) ind mellem T-holder og adapterklo, og skru cylinderskruerne (11) ind i T-holderen udefra (Illustration ovenfor). I tilfælde af loftmontering skal adapterkloen drejes 180° og skrues fast på holderen i modsætning til illustrationen.

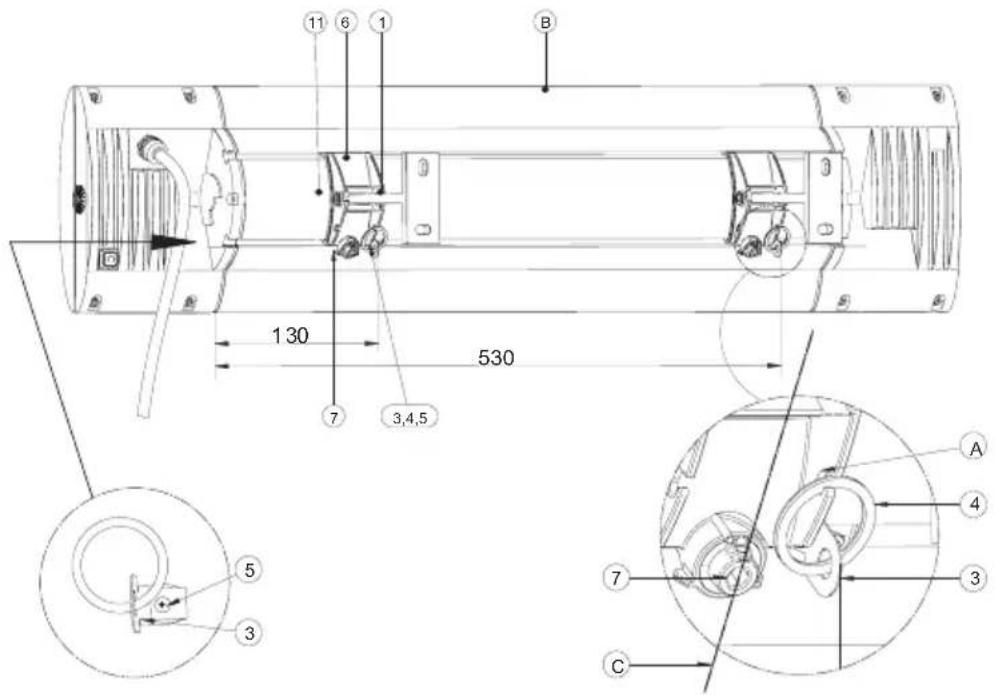

Trin 3: Montering af radiator på T-holder

• Sæt sikringslaskerne (3) med ring (4) fra siden med ledningen ca. 530 mm og 130 mm ind i svalehalenoten.
  • Stram skruerne 3,5x6,5 (5).
• Ret adapterkloens (6) excenterspænder (7) helt til venstre i lodret retning (C), se billede forneden.
• Foroven hænges radiatoren (B) på adapterkløerne (6) i siden med hammernoten, og forneden i siden med excenterspænderen (7) drejes den ind.

Forsigtig: Adapterkløerne skal nu gribe ind i begge noter på apparatet (visuel kontrol)

• Sikringslaskerne (3) skal nu befinde sig umiddelbart ved siden af adapterkæberne (6).
• Spænd excenterspænderen (7) i urets retning med den medfølgende unbrakonøgle SW5 (ca. 80° drejevinkel) Radiatoren skal være uden slør og være fast forbundet med adapterkloen.

Forsigtig: intet rotationsstop; ingen drejning 180°– drej ikke excenter-spænderen for langt!

• Hæng låseringen (4) ind i udfræsningen (A) på adapterkloen (6).
• For at indstille eller justere stråleretningen skal skruen (11; venstre side af adapterkloen iht. billede nedenfor) løsnes med ubrakonøglen SW5, radiatoren sættes i den ønskede stråleretning, og skruen (11) strammes.

3. Montering af radiator med monteringsramme til loft (apparattype IR 05026, IR 05027, IR 05028, DS 05028)

Generelle anvisninger

• Monteringsrammen til loftet passer til montering i loftsplader med en materialetykkelse på til min. 10 mm og maks. 30 mm (Blændramme-version max. 25 mm).
• På apparater med lyse overfladebelægninger (f.eks. hvide) kan der opstå farveændringer i konstant drift.
• Den eksisterende loftsstatik må ikke ændres eller forringes på grund af monteringen.
• Minimumsafstandene i overensstemmelse med tillæg 2 skal overholdes.
• Loftinstallationsrummet skal opfylde følgende mindstemål for den nødvendi- ge luftcirkulation:

Apparattype Bredde i mm Længde i mm
IR05026IR05027	min. 500 min. 900
IR05028DS05028	min. 600 min. 1200

De åbne rum må ikke begrænses eller dækkes af isoleringsmateriale eller på anden måde.

• Der kræves to personer til monteringen.
• Den elektriske tilslutning skal udføres uden for indbygningsrammen (inspektionsadgang).

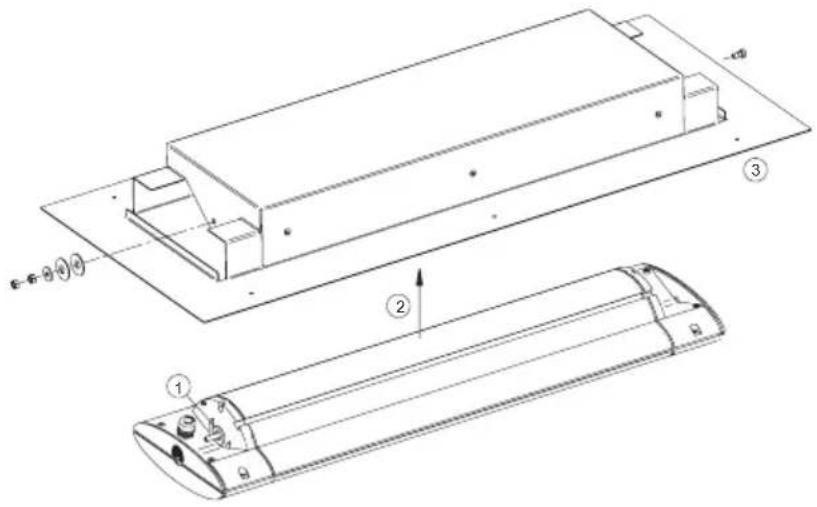

3a. Variant direkte montering:

• ① Skub den store U-skive på bolten på radiatoren.
  • ② Sæt varmeapparatet skråt ind i kabinettet, til bolten kan ses gennem hullet i kabinettet.
• ③ Drej apparatet helt ind i kabinettet, og stram gevindskruen til anslag med værktøj 0,5 Nm.
  • ④ Sæt to kronhjul på, det første med rundingen ind mod kabinettet, det andet med rundingen udad. Skub den lille U-skive på gevindbolten, skru sekskantmøtrikken på, og sikr den med den anden sekskantmøtrik. Apparatet skal kunne drejes/vippes i kabinettet med lav friktion.

Trin 2: Forbered indbygningsrummet

- Loftsudskæring med målene (x) mm og (y) mm skal udføres af ejeren:

Apparattype	Loftsudskæring i mm		Afstand mellem fastgørelse huller i mm
	Bredde (x)	Længde (y) a	b c
IR05026 IR05027	280 625	495 247,5 310
IR05028 DS05028	280 850	720 360 310

- Bor fastgørelseshuller a og b i loftspladen.

Trin 3: Monter apparatet i indbygningsrummet

• Tilslut apparatet, men tænd ikke for det.
• Anbring apparatet i loftsudskæringen.

Forsigtig:

Tilslutningsledningen skal føres direkte væk fra apparatet. Ledningen skal trækkes inde i indbygningsrummet uden for udskæringsområdet.

- Skru indbygningsrammen sammen med loftspladen udefra med seks skruer med mærkediameter på 4 mm.

Forsigtig:

Brug om nødvendigt yderligere monterings rammer (tilbehør)!

3b. Variant blændramme:

Trin 1: Forbered indbygningsrummet

- Loftsudskæring med målene (x) mm og (y) mm skal udføres af ejeren:

Apparattype	Loftsudskæringi mm
	Bredde (x) Længde (y)
IR 05026; IR 05027 300 625
IR 05028; DS 05028 300 850

• Læg bærerammen til montering oven på loftet, således at de indvendige lasker dykker ned i loftsudskæringen.
• Centrer monteringsrammen i forhold til udskæringen, og skru den fast på de indvendige lasker.
• Centrer monteringsrammen i udskæringen og skru den til frontpanelet med loftpladen. Til tynde loftsplader (< 15 mm), bøj eller fjern monteringsfligene om nødvendigt. (Detalje A)

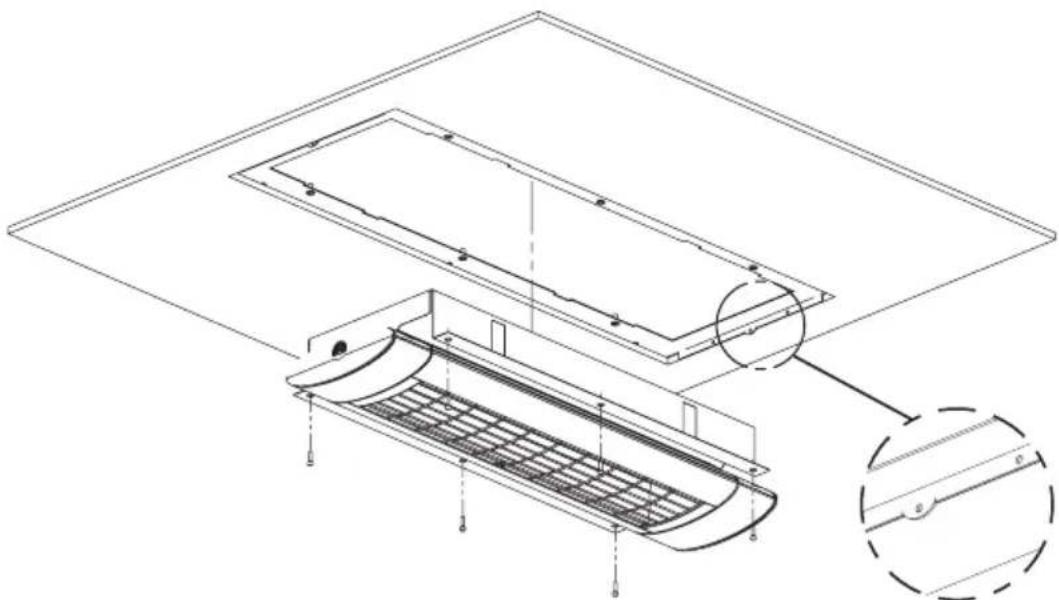

Trin 2: Monter apparatet i indbygningsrummet

• Tilslut apparatet elektrisk, men det må ikke tilkobles endnu.
• Skru apparatet sammen med monteringsrammen med 6 skruer M 4 x 18 og skiver.
• Stram skruerne

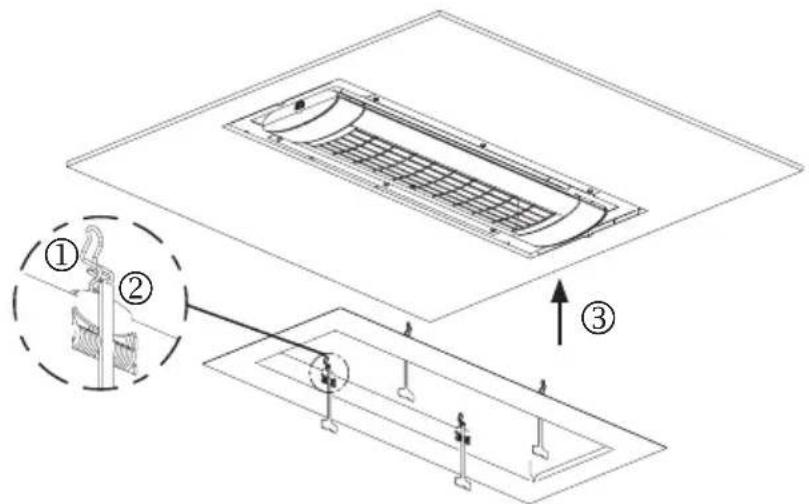

Trin 3: Monter blændrammen

Forsigtig: Der er fare for kvæstelse! Brug altid arbejdshandsker!

- ① Forspænd fjederen, til den griber fat i låseanordningen.

Forsigtig: Fare for at komme i klemme på grund af fjeder, der springer tilbage. Stik ikke fingrene ind i fjederens klemområde!

• ② Sæt udtrækningsværktøjet ved knækket ind i hver fjeder, og lad det hænge ud af rammeudskæringen.

• ③ Placer rammen: Sæt de forspændte fjederspidser ind i mellemrummet på radiatorens kabinet.
  • ④ Tryk blændrammen ind mod loftsudskæringen
• ⑤ Træk udtrækningselementerne ned, og lad fjedrene gribe fat ind mod monteringsrammen.

Bemærk: Opbevar udtrækningsværktøjet omhyggeligt til senere afmontering og efterfølgende montering

Afmontering:

- Træk blændrammen af loftet ved yderkanten, til klemmefjedrene i mellemrummet kan nås.

Forsigtig: Der er fare for kvæstelse! Brug altid arbejdshandsker!

- Tryk fjederen tilbage, og drej rammen ud af indbygningsrummet. Aflast langsomt fjederen.

OPTION

4. For udvidelseskomponenter til radiatoren

• Udvidelseskomponenter må udelukkende anvendes til de beregnede apparattyper.
• Ved anvendelsen af udvidelseskomponenter skal tilhørende monterings- og brugsanvisning ubetinget overholdes.
• Med brugen af udvidelseskomponenter (f.eks. trådløst modul) ændres de tekniske data i bilag 1.

1. Fjern transportsikringen i reflektoren fuldstændigt, hvis denne er til stede.
2. Slut vedlagte nettilslutningsledning (A) til apparatet (B), og fastgør den med sikringsbøjlen (C).
3. Etabler forbindelse til strømnettet (Schukostik).

Ved modeller uden kontakt sker varmeeffekten, straks netstikket stikkes ind i netstikket. Ved modellerne med kontakt eller trådløs modtager aktiveres varmeeffekten ved at aktivere kontakten eller fjernbetjeningen.

Rengøringsanvisninger

• Afbryd apparatet fra nettet.
- Lad huset køle af.
- Tør huset af med en fugtig, blød klud. Brug ikke rengøringsmidler.

Sænk aldrig apparatet ned i vand, og sprøjt ikke vand på det.

En eventuel misfarvning af beskyttelsesgitteret på grund af varmepåvirkning er et resultat af normale fysiske påvirkninger og er ikke en mangel ved apparatet.

Garantibetingelser for S1, S3 og D3-apparater

Vi yder garanti på enhederne i henhold til de efterfølgende betingelser:

1. Vi afhjælper gratis skader og mangler iht. til følgende regler, såfremt skaderne eller manglerne påviseligt skyldes fabriksfejl, og såfremt disse fejl og mangler anmeldes inden for 5 år efter leveringen til slutbrugeren. Garantiperioden for varmerørene andrager 12 måneder ved maks. 5000 driftstimer inden for dette tidsrum. Ubetydelige afvigelser fra den ønskede tilstand, som ikke har nogen væsentlig betydning for enhedens værdi og anvendelsesegnethed, eller skader, der skyldes unormale miljøpåvirkninger eller ukorrekte driftsforhold, medfører ingen garantipligt. Der er heller ikke garantipligt ved skader som følge af særlige klimabetingelser, ved unormale miljøbetingelser, eller hvis apparatets anvendes mod hensigten. Din forhandler rådgiver dig gerne om apparatudførelserne i disse anvendelsestilfælde.

Der kan ikke ydes garanti, hvis skaderne eller manglerne på apparatet skyldes fejlbehæftet indbygning eller tilsidesættelse af betjeningsanvisningerne.

1. Vi yder garantien på den måde, at vi frit vælger, om fejlbehæftede apparater repareres gratis eller erstattes med fejlfrie apparater. Apparater, hvor der gøres krav på en garantiydelse iht. denne garanti, skal afleveres eller sendes til producenten eller et autoriseret servicested. Ved forsendelse ligger transportrisikoen hos afsenderen. Slutbrugerens forsendelses-, transport-, infrastruktur- og arbejdsomkostninger godtgøres ikke. Der skal forevises købsbevis med købs- og/eller leveringsdato samt en detaljeret beskrivelse af fejlen. Erstattede apparater overdrages os til eje.

2. Garantikravet annulleres, hvis der er udført reparationer eller indgreb af personer, der ikke er blevet autoriseret dertil af os, eller hvis vores apparater er blevet udstyret med reservedele, supplerings- eller tilbehørsdele, der ikke er originaldele og har forårsaget en defekt. Det samme gælder, hvis typeskiltet eller serienummeret er blevet fjernet eller gjort ulæselige.

3. Skader og mangler, der skyldes ikke-forskriftsmæssig tilslutning, ukyndig håndtering, mekanisk beskadigelse særligt på varmerørene samt tilsidesættelse af indbygningsforskrifterne og betjeningsanvisningerne, er ikke omfattet af denne garanti. Vi hæfter ikke for følgeskader.

4. Garantiydelser bevirker ikke, at garantifristen forlænges, eller at garantifristen starter forfra. Garantifristen for indbyggede reservedele slutter med udløbet af garantifristen for hele apparatet. Hvis en skade eller en mangel ikke kan udbedres, eller hvis afhjælpningen af fejlen eller manglen afvises eller forsinkes ubegrundet af os, leveres der en ligeværdig erstatning gratis til slutbrugeren, hvis denne ønsker det. Ved erstatningslevering forbeholder vi os ret til at gøre krav på en passende modydelse for brugen af apparatet i den forløbne brugstid.

Disse garantibetingelser gælder fra den 01-01-2021 for apparater, der er købt i et EU-land, selv om de bruges uden for EU. Garantibetingelserne har ingen indflydelse på almindeligt gældende lovpligtige garantibestemmelser.

Supplerende anvisninger

Ret til tekniske ændringer forbeholdes.

Du kan finde flere produkter og

tilbehør fra SOLAMAGIC® på:

www.SOLAMAGIC.com

Vær opmærksom på følgende ordforråd i noterne:

0	Apparattype	6	Mål længde x bredde x højde (mm)
1	Apparateffekt (W)	7	Vægt (kg)
2	Strømtilslutning	7a	Ekstra vægt for versionen med ramme (kg)
3	Kapslingsklasse	8	Gennemsnitlig levetid (h)
4	Beskyttelsesklasse	9	Afstand (mm)
5	Godkendelsesmærke

Bilag 2: Sikkerhedsafstande

0	Apparattype	6	Set forfra
1	Vægmontering, horisontal (ikke egnet til apparattype IR 05026, IR 05027, IR 05028, DS 05028)	7	Set fra oven
2	Mindsteafstande i mm	8	Loftsmontering
3	Apparateffekt (W)	9	(til apparattype IR 05001 og IR 05002 udelukkende med U-bøjle)
4	Vægmontering, vertikal (kun apparattype IR 05001 og IR 05002)	10	Skråmontering kun apparat IR 05001 (1400 W) og IR 05002 (2000 W)
5	Ved vertikal montering tilslutningsledning altid nedad	11	Loftsmontering kun apparattype IR05026, IR05027, IR05028 og DS 05028
A1	Afstand flade, der bestråles A5 Afstand væg bag ved
A2	Afstand stikdåse A6 Afstand væg, der bestråles
A3	Afstand sidevæg A7		Indbygningsdybde loft / afstand nedhængt loft
A4	Afstand loft ovenover ø Indstillingsområde
D	Afstand gulv/apparat

Bilag 3: Strålingsdiagrammer

1

Maksimal varmetæthed

2

Varmeflade

Trin 1: Montering af T-holder

OBS: Det er ikke rotasjonsanslag, ikke roter 180° – eksenterstrammerne må ikke dreies for langt!

Trinn 3: Montere varmeovnen på T-festet

OBS: Det er ikke rotasjonsanslag, ikke roter 180° – eksenterstrammerne må ikke dreies for langt!

Trinn 1: Skru fast apparatet med hette

- ① Skyv den store U-skiven på bolten på stråleovnen. - ② Sett varmeapparatet på skrå inn i hetten til boltene går inn i hullene i hetten.

- Bor monteringshull a og b i takplaten.

Trinn 3: Monter apparatet i monteringsstedet

• Koble apparatet til strømmen, men ikke skru den på.
• Plasser apparatet i utsparingen.

Obs:

Tilkoblingsledningen må ledes direkte vekk fra apparatet. Den må plasseres i hulrommet bortenfor utsparingen.

Dypp aldri apparatet i væsker, og ikke sprut på det.

En eventuell misfarging på beskyttelsesgitteret som et resultat av varmepåvirkning er et resultat av normale fysiske prosesser og er ingen feil.

Garantibetingelser for S1, S3 og D3-apparater

Flere produkter fra SOLAMAGIC®

og tilbehør finner du på:

www.SOLAMAGIC.com

Tekniske data, sikkerhedsafstande, strålingsdiagrammer

Tillegg
