| Tuotetyyppi | Ulkoinen infrapunalämmitin |
| Malli | Solamagic SMS1PLUS2000T (vastaa IR05002) |
| Teho | 2000 W |
| Syöttöjännite | 230 V ~ 50 Hz |
| IP-luokitus | IP44 |
| Suojausluokka | Luokka I |
| Infrapunalähteen tyyppi | Halogeenilamppu |
| Lampun keskimääräinen käyttöikä | 5000 tuntia |
| Asennuskorkeus minimi | 1,80 m maanpinnan yläpuolella |
| Asennus | Seinä- tai kattoasennus (vaaka-, pysty- tai kulma-asennus mallista riippuen) |
| Suuntaus | Säädettävissä kääntämällä |
| Sähköliitäntä | Kaapeli turvallisuuspistokkeella (malli kytkimellä tai radiovastaanottimella) |
| Laitteen takuu | 5 vuotta |
| Lämmitysputken takuu | 12 kuukautta tai 5000 tuntia |
| Huolto | Pyyhi pehmeällä kostealla liinalla ilman puhdistusainetta |
| Turvallisuus | Älä peitä, älä katso suoraan lamppuun, noudata turvaetäisyyksiä |
| Käyttötarkoitus | Ulkolämmitys (terassi jne.) |
Usein kysytyt kysymykset - Solamagic SMS1PLUS2000T Etherma
Käyttäjien kysymyksiä aiheesta Solamagic SMS1PLUS2000T Etherma
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Lämmitys PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Solamagic SMS1PLUS2000T - Etherma ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Solamagic SMS1PLUS2000T merkiltä Etherma.
KÄYTTÖOHJE Solamagic SMS1PLUS2000T Etherma
Asennus- ja käyttöohje
S1 Infrapunasäteilijä 1400 W, IP44 (IR 05001; IR 05026)
S1 Infrapunasäteilijä 2000 W, IP44 (IR 05002; IR 05027)
S3 Infrapunasäteilijä 2500 W, IP44 (IR 05008; IR 05028)
D3 Infrapunasäteilijä 2000 W, IP44 (DS 05002; DS 05028)
D3 Infrapunasäteilijä 2000 W, IP45 (DS 05006)
Sisällysluettelo
Turvallisuus- ja käyttöohjeita....103
Toimituslaajuus....104
Asennusohjeita....105
Käyttöönotto 117
Puhdistusohjeita....117
Takuuehdot....118
Täydentäviä ohjeita....119
Litteet
• Liite 1:
AX
Teknisettiedot
• Liite 2:
AX
Turvaetäisyydet
- Liite 3:
AX
Säteilykaaviot
Turvallisuus- ja käyttöohjeita
Seuraavat ohjeet on huomioitava:
- Lue asennuksen käyttöohje huolellisesti läpi ja noudata sitä.
- Tämä lämmitin on tarkoitettu ulkokäyttöön, rakennusten seiniin tai muihin kiinteisiin rakenteisiin. Se ei ole tarkoitettu hankkimaan mukavaa sisäilman lämpötilatasoa
- Laite on tarkoitettu aikuisten käyttöön. Lapset eivät saa leikkiä lämmityslaitteen kanssa. Alle 3-vuotiaat lapset on pidettävä etäällä, vaikka heitä jatkuvasti valvottaisiin. Alle 8 vuotiaat lapset eivät saa kytkeä laitetta päälle ja pois päältä, ei pistää pistoketta pistorasiaan, laitetta ei saa puhdistaa eikä suorittaa mitään huoltotöitä.
Varo – Muutamat laitteen osat voivat tulla erittäin kuumiksi ja aiheuttaa palovammoja. Erityistä varovaisuutta pyydetään, jos lapsia ja suojausta tarvitsevia henkilöitä on läsnä.
- Asennuksen täytyy suorittaa ammattitaitoinen henkilö asiantuntevasti asennusmääräysten VDE 0100 mukaisesti (tarvittaessa on huomioitava myös osa 559 ja 701).
- Kaikissa töissä sähkölaitteisto on ehdottomasti kytkettävä jännitteettömäksi (vedä verkkopistoke irti, erota sulake). Kytke lämmitys päälle vasta, kun kaikki johtoliitokset on suoritettu.
- Lämmittimen sähköasennus virransyöttöön on suoritettava kytkimellä ja suojattava vähintään 16A:n (typpi C16A) sulakkeella.
- Älä asenna suoraan pistorasioiden, jakorasioiden, kytkimien tai sähköjohtojen alle.
- Pistorasiat saavat olla ainoastaan liitteessä 2 ilmoitetuissa asennoissa.
- Lämpösäteilijää normin VDE 0100 osan 559 mukaan ei saa asentaa verhojen tai palavien aineiden läheisyyteen.
- Laite täyttää vähintään suojaustavan IP24, kun kaikki pistokeliitännät (laitepistoke, laajennusosien pistoke) on pistetty sisään ja on hyväksytty ulkoalueelle.
- Älä milloinkaan käytä laitetta ilman silmälläpitoa.
- Laitetta ei saa peittää sen ollessa päällekytketyssä tai lämpöisessä tilassa – muodostuu palonvaara.
- Säteilysuunnan asettamiseksi laite on sammutettava ja annettava jäähtyä.
- Älä katso suoraan IR-halogeenilampulle, joka on toiminnassa pitkiä aikoja ja lyhyen matkan päässä.
- IR-halogeenilamput ovat arkoja suoralle ihokoskosketukselle (älä kosketa sor-
milla). Rasvan tai muut epäpuhtaudet voit puhdistaa alkoholisssa kyllästetyllä liinalla.
- IR-halogeenilampun kestoiän varmistamiseksi on tämä suojattava tärinöiltä, iskuilta ja haitta-aineilta kuten hapot, ammoniakki, sementtipöly, jne.
- IR-halogeenilamppu on suojattava mekaaniselta rasitukselta. Ne on vaihdetta-va, jos värjäytyminen (tummia läiskiä , muodonmuutoksia) ovat näkyvissä tai käyttöikä saavutetaan.
- Vaurioituneet laite-elementit kuten esim. liitäntäjohto, keinuvipu, tiivistysmansetti tai lämmitysputket täytyy ehdottomasti vaihtaa. Laite täytyy heti purkaa ja säilyttää kuivana.
- Korjaustyöt (viallisen liitäntäjohdon, viallisten lämmitysputkien tai vastaavien vaihto) saa suorittaa vain valmistajayrityksen asiakaspalvelu tai valtuutettu sopimusmyyjä.
- Puhdistus- ja huoltotöitä saavat suorittaa ainoastaan aikuiset henkilöt, joilla on riittävä ammattitaito.
Toimituslaajuus
IR-lämpösäteilijät
Virtalähteen kaapeli (mukana laitteissa, joissa ei ole pysyvästi liitettyä kaapelia) sis. kiinnitysvälineen (oheisena)
Asennus- ja käyttöohje
Asennusohjeita
- Säteilijän asennus vain sopivan asennusmateriaalin kanssa (esimerkki: metal-litulpallinen M 6 x 60-ruuvi kivi- tai betonialustalla) lujalle, kantavalle, normaalitai vaikeasti- tai ei-helposti syttyvälle alustalle.
- Jos säteilijää ja pistorasiaa ei asenneta samalle pinnalle, on varmistettava, että säteilykenttää ei voida suunnata pistorasiaan. Muussa tapauksessa on ehdottomasti varmistettava, että pistorasia ei voi kuumeta säteilijäkäytössä yli 70 °C:n.
- Liitteen 2 mukaisia turvaetäisyyksiä on noudatettava
- Lämpövaikutuksen alue voidaan määrittää säteilykaavion (Liite 3) mukaan. Siinä on osoitettu säteilypintojen koot eri etäisyyksillä lämmönsäteilijästä ja kulloinenkin maksimaalinen säteilyintensiteetti.
- Asennuskorkeus: vähintään 1,80 m lattian yläpuolella
- Säteilijä on asennettava vasaralovi ylöspäin suunnattuna. Vasaralovi on tunnistettavissa katseella kotelon sivuun liitäntäjohdon kanssa (katso alla oleva kuva).

Asennuksessa
aina ylhäällä
Asennuksessa
aina alhaalla
- Säteilijän S3 ja D3 (IR 05008, IR 05028, DS 05002, DS 05006, DS 05028) saa asentaa ja käyttää vain vaakasuorassa suuntauksessa.
- Vain tyypeille IR 05001 ja IR 05002: Kaltevassa kattoasennuksessa ja pystysuorassa seinäasennuksessa laite on asennettava johtojärjestely „alas“ suunnattuna.

1. Asennuslämpösäteilijä kahvan kanssa
| Laitetyyppi Teho | Seinäasennus Kattoasetus | |||
| vaakasuora pystysuora vaakasuora pystysuora | ||||
| IR 05001 1400 W | √ | √ | √ | |
| IR 05002 2000 W | √ | √ | √ | |
- Ripustin on kiinnitettävä huomioimalla turvaetäisyydet sekä turvallisuus- ja käyttöohjeet. (katso laite 2)
- Asenna kahva 2 ruuvilla etäisyydelle 200 mm kiinnityspinnalla.
- Jos käytetään laajennuskomponentteja, seinäasennuksessa on käytettävä kahvan uloimpia kiinnityspisteitä (etäisyys 350 mm)
- Kiinnitä laite aloittaen B-puolelta ja taivuta tällöin kahva kevyesti auki (Ohje! „Vasaralovi“ aina ylhäällä)
- Puoli A: Tiukenna pyälletty mutteri M6 ja umpimutteri M6/SW10.
- Kiristä pyälletty mutteri käsitiukkuuteen ja kiristä umpimutteri kiintoavaimella SW10.

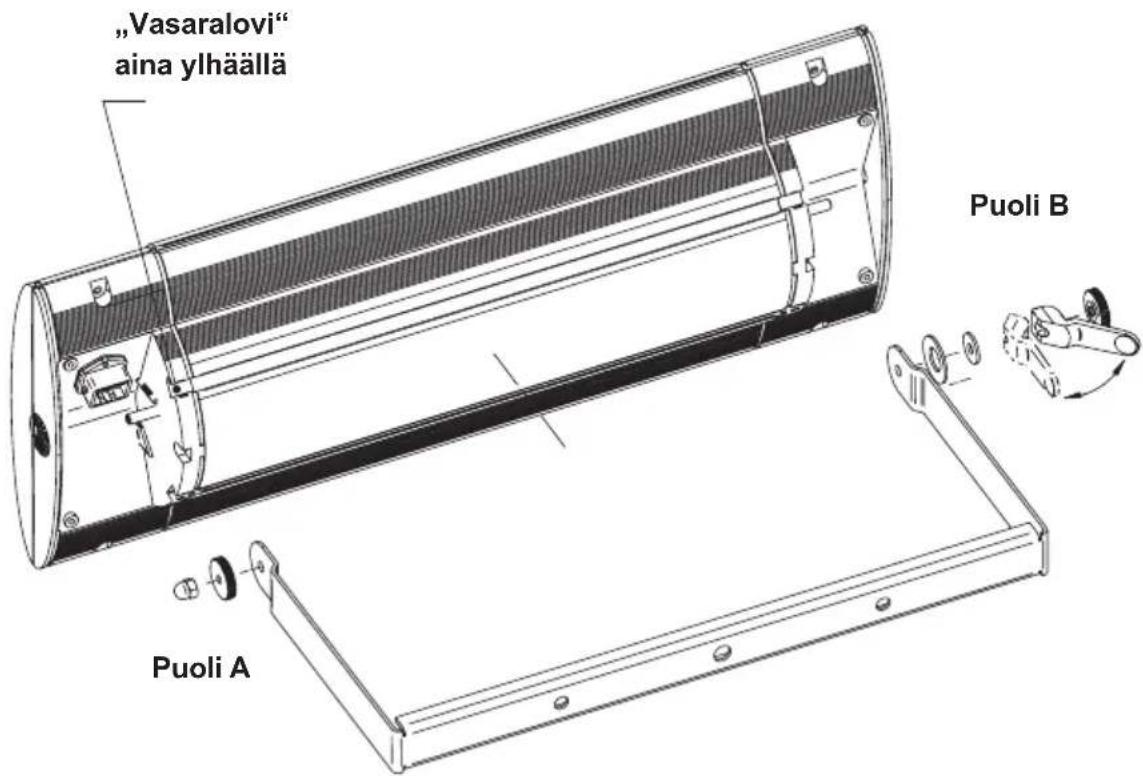

- Puoli B: Asenna lautasjousi, aluslaatta; epäkeskovipu ja pyälletty mutteri M6. Kierrä pyälletty mutteri M6 auki käsitiukkuuteen epäkeskovivulla olevaan painepisteseen saakka. Kiristä epäkeskovipua kahvan suuntaan.

2a. Asennus lämpösäteilijä S1 T-pidikkeen kanssa

| Laitetyyppi Teho | Seinäasennus Kattoasetus | |||
| vaakasuora pystysuora vaakasuora vino | ||||
| IR05001 1400 W | √ | √ | ||
| IR05002 2000 W | √ | √ | ||
Sallittu seinäasennukseen!

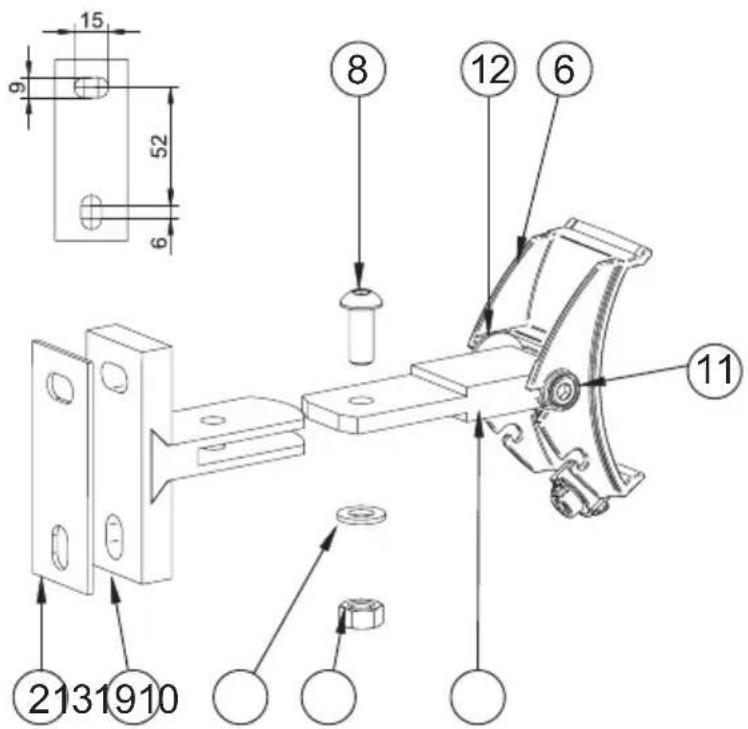

Vaihe 1: T-pidikkeen asennus
- Asenna T-pidike (1) kiinnityspinnalle alle laitetun silikonilevyn (2) kanssa kukin 2 ruuvilla seuraavan kuvan mukaisesti.
Vaihe 2: Sovitinhaarukoiden asennus T-pidikkeeseen

- Työnnä sovitinhaarukka (6) kiinnityspinnalle asennettuun T-kappaleeseen (1). Pistä ruuvi M8x20/SW5 (8) reikään. Aseta levy (9) alle ja kiristä mutteri M8/SW13 (10).
- Jos sovittimen kynttä (6) ei voida kohdistaa alaspäin, löysää ruuvit (8) - (10) ja vedä kynsi pidikkeestä. Sen jälkeen irrota ruuvit (11) ja asenna keskikappale (13) huopalevyn (12) kanssa 180 ° käännettynä jälleen sovittimen kynnelle (6). Lopuksi asenna laite jälleen seinäpidikkeeseen.
Vaihe 3: Säteilijän asennus seinäpidikkeeseen
- Työnnä kiinnityskieleke (3) renkaan (4) kanssa vasemmalta lohenpyrstöuraan n. 220 mm etäisyydelle.
- Kiristä ruuvi 3,5x6,5 (5).
- Kohdista sovittimen kynnen (6) epäkeskopuristin (7) pystysuuntaan (C), katso alla oleva kuva.
- Ripusta säteilijä (B) ylös vasaralovipuoleen sovittimen kynteen (6) ja käännä alas epäkeskokiristimen puolelle (7).
Huomio: Sovittimen kynsien on nyt tartuttava molempiin laitteen uriin (silmämääräinen tarkastus)
- Kiristä epäkeskokiristintä (7) myötäpäivään mukana tulevalla 5 mm:n kuusiokoloavaimella SW5 (n. 80 ° kiertokulma). Lämmönsäteilijän täytyy olla yhdistettynä ja kiinni välyksettömästi sovittimen kynteen.
Huomio: ei kiertymisen estoa; ei 180 ° kääntöä - älä kierrä epäkeskokiinnitintä liikaa!
- Kiinnitä lukkorengas (4) sovittimen kynnen (6) jyrsimääaukkoon (A).
- Voit säätää tai muuttaa säteilysuuntaa löysäämällä ruuveja (11) kuusioko-loavaimella SW5, Asenna säteilijä haluttuun säteilysuuntaan ja kiristä ruuvit (11) tiukkaan.

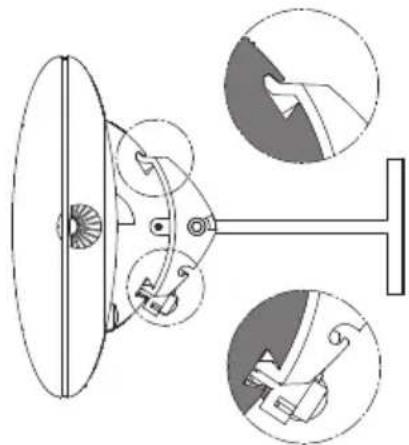

2b. Asennus lämpösäteilijä S3 ja D3 T-pidikkeiden kanssa
| Laitetyyppi Teho | Seinäasennus Kattoasetus | |||
| vaakasuora pystysuora vaakasuora vino | ||||
| IR 05008 2500 W | √ | √ | ||
| DS 05002 2000 W | √ | √ | ||
| DS 05006 2000 W | √ | √ | ||
Ohje:
Säteilylämmittimessä on yksipuolinen kääntöalue pitkänomaisen reiän puolen suuntaan T-kannattimen asennusasennosta riippuen.
Seinälle asennettaessa T-kiinnike on asennettava pitkänomaisen reiän puolella alaosassa (kuva alla), kun se asennetaan kattoon pitkänomaisen reiän puolella edessä.
Vaihe 1: T-pidikkeen asennus

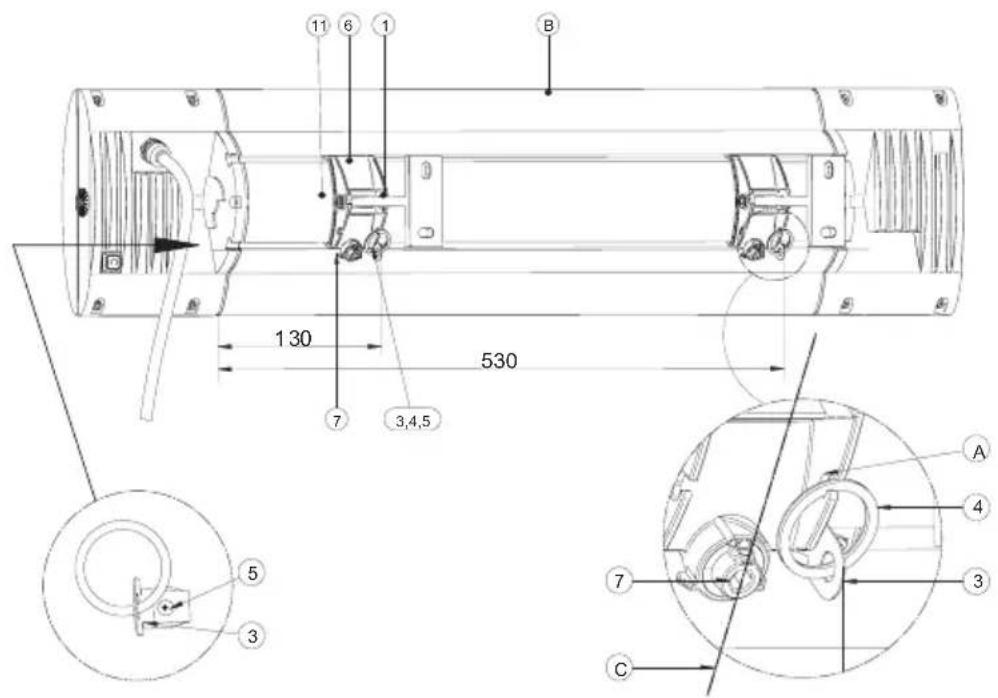

- S3 tai D3-lämpösäteilijä tulee asentaa 2:lla T-pidikkeellä 400 mm etäisyydelle suojaetäisyyksiä ja turvallisuusohjeita noudattaen (katso liite 2).
- Asennuksen helpottamiseksi irrota adapterikynsi (6) T-kannattimesta (1) löysäämällä ruuveja (11) (kuva alla).

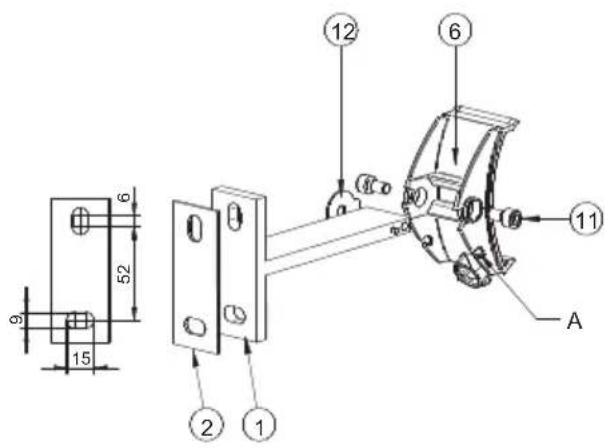

- Asenna T-kiinnike (1) alla olevalla silikonilevyllä (2) kahdella ruuvilla kiinnityspinnalle seuraavan kuvan mukaisesti.

Vaihe 2: Sovitinhaarukoiden asennus T-pidikkeeseen
- Asenna sovitinhaarukat (6) kiinnityspintaan asennettuihin T-pidikkeisiin. Laita lukkolaatta (12) T-pidikkeen ja sovitinhaarukan väliin ja ruuvaa ulkoa lieriöruuvit (11) kiinni T-pidikkeeseen (Kuva yllä). Kattoasennuksessa sovittimen kynsiä on käännettävä 180 ° ja ruuvattava pidikkeeseen, toisin kuin kuvassa.
Vaihe 3: Säteilijän asennus T-pidikkeeseen
- Varmistuskiinnikkeet (3) renkaan (4) kanssa työnnettävä linjapuolelta lohenpyrstöuraan n. 530 mm ja 130 mm etäälle.
- Kiristä ruuvit 3,5x6,5 (5).
- Kohdista sovittimen kynnen (6) epäkeskopuristin (7) pystysuuntaan (C), katso alla oleva kuva.
- Ripusta säteilijä (B) ylös vasaralovipuoleen sovittimen kynteen (6) ja käännä alas epäkeskokiristimen puolelle (7).
Huomio: Sovittimen kynsien on nyt tartuttava molempiin laitteen uriin (silmämääräinen tarkastus)
Kiinnityskielekkeiden (3) tulee sijaita heti sovitinhaarukoiden (6) alapuolella.
Kiristä epäkeskokiinnitin (7) oheisella kuusiokoloavaimella SW5 (n. 80 ° kiertokulma) tiukasti myötäpäivään. Lämpösäteilijän täytyy olla yhdistetty välyksettömästi kiinni sovitinkynsien kanssa.
Huomio: ei kiertymisen estoa; ei 180 ° kääntöä - älä kierrä epäkeskokiinnitintä liikaa!
- Kiinnitä kukin lukkorengas (4) sovittimen kynnen (6) jyrsimäaukkoon (A).
- Jos haluat asettaa tai säätää suihkun suunnan, löysää ruuvi (11: vasen sovittimen kynsipuoli alla olevan kuvan mukaan) kuusiokoloavaimen SW5 avulla, aseta säteilijä haluttuun säteen suuntaan ja kiristä ruuvi (11) tiukasti.


3.Asennuslämpösäteilijä kattoasennuskehikolla (laitetyyppi IR05026, IR05027, IR05028, DS 05028)
Yleisiä ohjeita
- Kattoasennuskehikko soveltuu asennukseen kattopaneeleilla min. 10 mm ja maks. 30 mm (Häikäisykehys-versio maks. 25 mm) materiaalivahvuudella.
- Jos laitteissa on vaaleita pinnoitteita (esim. väriltään valkoinen), pinnan väri-muutoksia voi tapahtua jatkuvassa käytössä.
- Asennus ei saa muuttaa tai haitata olemassa olevaa kattostatiikkaa.
- Lisäyksen 2 mukaisia vähimmäisetäisyyksiä on noudatettava.
- Katon asennustilan on täytettävä seuraavat vähimmäismitat tarvittavaa ilmankiertoa varten:
| Laitetyppi Leveys mm Pituus mm | ||
| IR05026IR05027 | vähintään 500 vähintään 900 | |
| IR05028DS05028 | vähintään 600 vähintään 1200 | |
Avoimia tiloja ei saa rajoittaa tai peittää eristysmateriaalilla tai muutenkaan.
- Asennukseen tarvitaan kaksi henkilöä.
- Sähköliitännän täytyy tapahtua asennuskehyksen ulkopuolella (tarkastuspääsy).
3a. Muunnos, suora sovitus

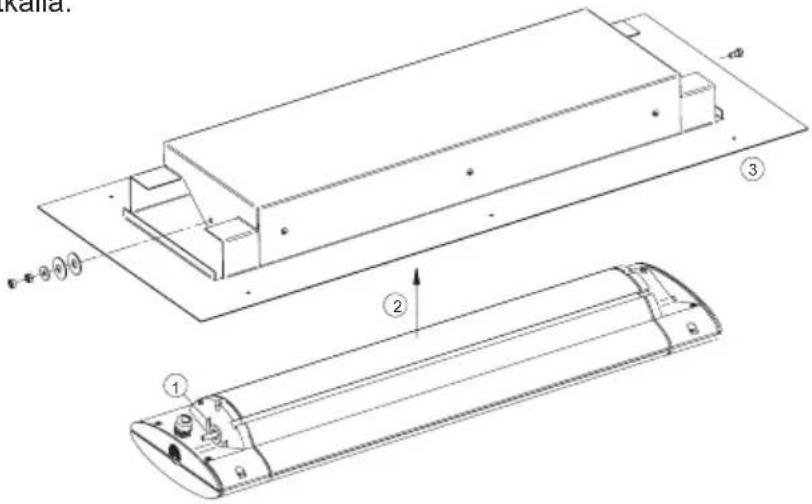

Vaihe 1: Kiinnitä laite ruuveilla hupun kanssa
• ① Työnnä suuri U-laatta lämmönsäteilijällä olevalle pultille.
• ② Aseta lämmitin hupussa vinoon, kunnes pultti sukeltaa hupun reiän läpi.
• ③ Käännä laite kokonaan huppuun ja kiristä kierteitettyä ruuvia, kunnes se pysähtyy käyttämällä 0,5 Nm:n työkalua
• ④ Kierrä kahta lautasjousta, joista ensimmäinen on pullistuma hupun kanssa, toinen on pullistuma ulospäin. Työnnä pieni U-laatta kierteitetyn pultin päälle, ruuvaa kuusiomutteri auki ja lukitse toinen kuusiomutteri. Laitteen on pystyttävä kääntymään / kallistumaan hupussa vain vähäisellä kitkalla.


Vaihe 2: Asennustilan valmistelu

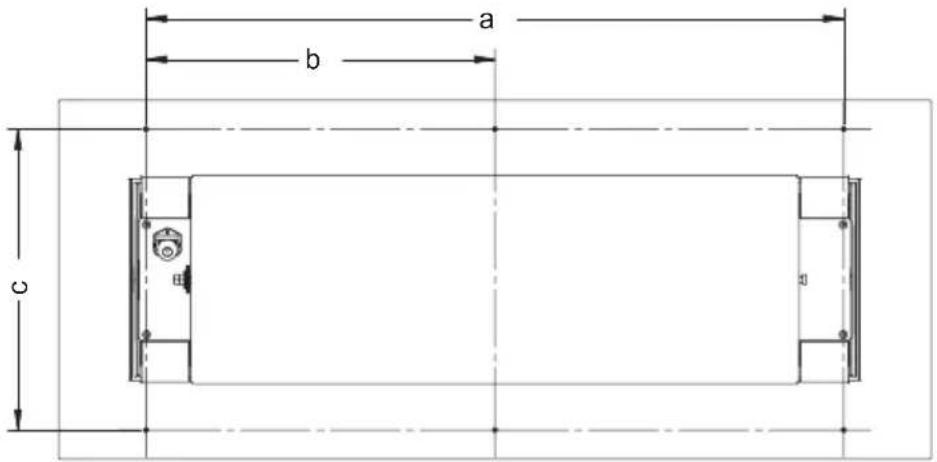

- Luo rakennuksen puolelle mitoiltaan (x) mm ja (y) mm:n kattosyvennys:
| Laitetyyppi | Kattoleikkaus mm | Kiinnityksen välinen etäisyys reikiä millimetreinä | |||
| Leveys (x) | Pituus (y) a b c | ||||
| IR05026 IR05027 | 280 625 | 495 247,5 310 | |||
| IR05028 DS05028 | 280 850 | 720 360 310 | |||
- Poraa kiinnitysreiät a ja b kattolevyyn.
Vaihe 3: Asenna laite asennustilaan

- Liitä laite sähköisesti, mutta älä kytke päälle.
• Paikoita laite kattoleikkaukseen.
Huomio:
Liitäntäjohto täytyy viedä pois suoraan laitteesta. Se on asetettava asennustilaan leikattavan alueen ulkopuolelle.
- Ruuvaa asennuskehikko ulkoa kuudella ruuvilla, joiden nimellishalkaisija on 4 mm, kattopaneelin kanssa.
Huomio:
Huomioi kiinteä, pysyvästi kiinnitetty ruuvaus.
Käytä tarvittaessa lisä asennus kehyksiä (lisä varusteita)!
3b. Peitekehyksellä varustettu versio:
Vaihe 1: Asennustilan valmistelu
- Luo rakennuksen puolelle mitoiltaan (x) mm ja (y) mm:n kattosyvennys:
| Laitetyyppi | Kattoleikkaus mm | |
| Leveys (x) Pituus | (y) | |
| IR 05026; IR 05027 300 625 | ||
| IR 05028; DS 05028 300 850 | ||
- Aseta asennuskannatuskehys sisäkaton taakse niin, että sisäkielekkeet uppoavat kattosyvennykseen.
- Keskitä asennuskehys aukkoon ja ruuvaa se etupuolelta sisäkielekkeistä kattolevyyn.
- Keskitä asennusrunko katkaisijaan ja kierrä se etulevyyn kattolevyllä. Ohuille kattopaneeleille (< 15 mm) taivuta tai poista tarvittaessa kiinnityskielekkeet. (Yksityiskohta A)

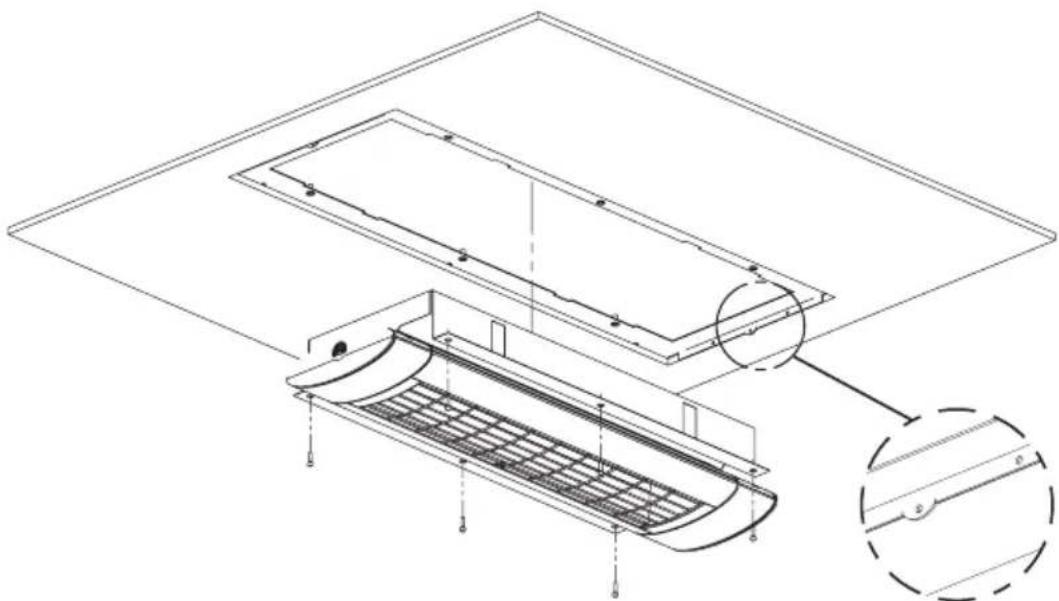

Vaihe 2: Asenna laite asennustilaan
- Liitä laite sähköisesti, mutta älä kytke sitä päälle.
- Ruuvaa laite kiinnityskehykseen 6 M 4 x 18 -ruuvilla ja aluslevyillä.
- Kiristä ruuvit tiukkaan

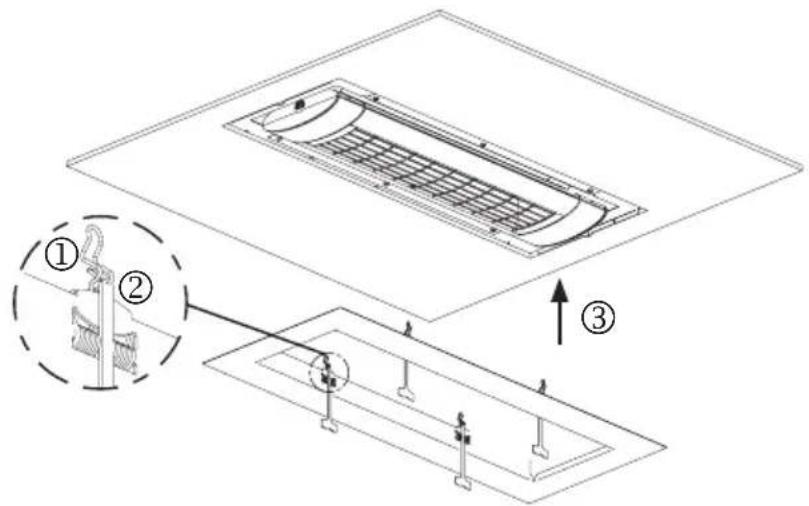

Vaihe 3: Asenna häikäisykehys
Huomio: Olemassa loukkaantumisvaara! Ehdottomasti pidettävä suojakäsineitä!
• ① Esikiristä jouset, kunnes ne lukittuvat.
Huomio: Puristumisvaara takaisinhyppivistä jousista. Älä tartu jousen kirstysalueelle!
• ② Kiinnitä irrotustyökalu jokaiseen jousen nurjahduskohtaan ja anna kehyksen riippua ulos irtileikkauksesta.

- ③ Kehyksen paikoittaminen: Aseta esijännitetyt jousikärjet säteilijähupun välitilaan.
• ④ Paina häikäisykehystä katon leikkausta vasten - ⑤ Vedä lukituselementtejä alaspäin ja anna jousien kulloinkin napsahtaa asennusrunkoa vasten.
Ohje: Säilytä lukitsinta huolellisesti myöhempää purkamista ja myöhempää kokoonpanoa varten
Purkaminen:
- Irrota häikäisykehys ulkoreunan katosta, kunnes kiristysjouset ovat välitilassa käytettävissä
Huomio: Olemassa loukkaantumisvaara! Ehdottomasti pidettävä suojakäsineitä!
- Paina jouset takaisin ulos ja käännä kehys pois asennustilasta. Löysää jouset hitaasti.
LISÄVARUSTE
4. Laajennusosia varten lämpösäteilijälle
- Laajennusosia saa asentaa yksinomaan tarkoitetuille laitetyypeille.
- Laajennusosien käytön yhteydessä on ehdottomasti huomioitava vastaava asennus- ja käyttöohje.
- Laajennusosien (esim. radiomoduuli) käytön mukana Liitteessä 1 olevat tekniset tiedot muuttuvat.

- Poista kuljetusvarmistus heijastimessa kokonaan, ,mikäli olemassa.

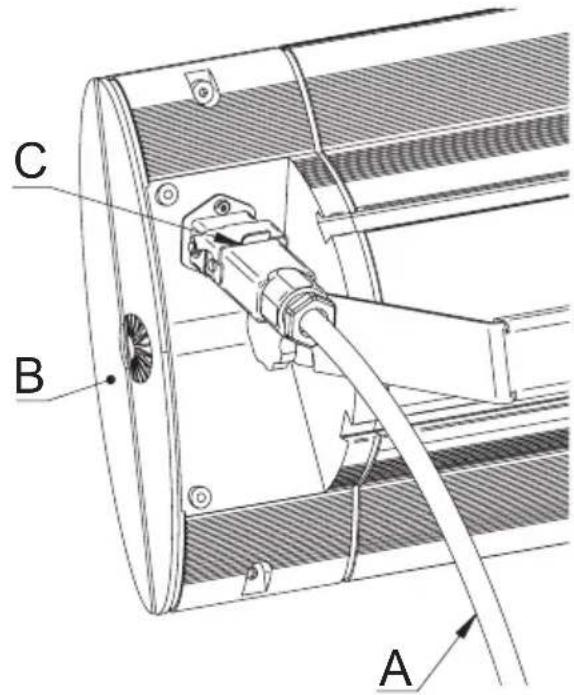

- Liitä oheinen verkkoliitäntäjohto (A) laitteeseen (B) ja kiinnitä turvakahvan (C) kanssa.
- Tee liitäntä sähköverkkoon (turvapistoke)

Ilman kytkintä olevissa malleissa i lämmityssuoritus seuraa heti verkkopistokkeen pistorasiaan sisäänlaiton myötä. Malleissa, joissa kytkin tai radiovastaanotin aktivoi lämmitystehon käyttämällä kytkintä tai kaukokäyttöä.
Puhdistusohjeita
- Irrota laite verkosta.
- Anna kotelon jäähtyä.
- Pyyhi kotelo kostealla, pehmeällä rievulla, älä käytä tällöin mitään puhdistusaineita.
Älä milloinkaan upota laitetta nesteisiin tai ruiskuta nesteitä sen päälle. Suojaritilän mahdollinen värjäytyminen lämpövaikutuksen seurauksena johtuuu normaalista fysikaalisista tapahtumista, eikä merkitse mitään puutetta.
Takuuehdot S1, S3 ja D3-laitteet
Annamme näille laitteille takuun seuraavien ehtojen mukaisesti:
-
Korjaamme ilmaiseksi seuraavia järjestelyjä vastaten laitteessa olevat, todistettavasti tehdasvirheestä johtuvat vauriot tai puutteet, jos ilmoitat niistä meille välittömästi laitteessa toteamisen jälkeen ja 5 vuoden sisällä loppukäyttäjälle toimittamisesta. Lämmitysputkien takuu kestää 12 kuukautta ja korkeintaan 5000 käyttötuntia tänä ajanjaksona. Takuuvelvoite ei kata tavoiteominaisuksien vähäisiä poikkeamia, jotka eivät vaikuta laitteen arvoon ja käyttökelpoisuuteen, eikä epänormaaleista ympäristöolosuhteista tai epäolennaisista käyttöolosuhteista johtuvia vahinkoja. Myöskään ei ole takuuvelvollisuutta vahingoissa erityisistä ilmasto-olosuhteista, epätavallisista ympäristöolosuhteista tai sopimukseen perustumattomista käyttöolosuhteista. Ammattimyyjäsi antaa mielellään neuvoja laitteiden versioista tällaisissa sovelluksissa. Mitään takuuta ei voida antaa, jos laitteen vauriot tai puutteet johtuvat virheellisestä asennuksesta tai käyttöohjeiden noudattamatta jättämisestä.
-
Takuusuoritus tapahtuu sillä tavalla, että puutteelliset laitteet valintamme mukaan korjataan ilmaiseksi tai vaihdetaan moitteettomiin laitteisiin. Laitteet, joihin tähän takuuseen viittaamalla vaaditaan takuusuoritusta, on luovutettava tai lähetettävä valmistajalle, tai valtuutettuun huoltopaikkaan. Lähetyksessä kuljetusriski on lähettäjällä. Loppukäyttäjän lähetys-, kuljetus-, liikenne- taikka työkustannuksia ei korvata. Kulloinkin on esitettävä maksutosite kauppa- ja/tai toimituspäivämäärä sekä yksityiskohtainen virhekuvaus. Korvatut laitteet tulevat omaisuudeksemme.
-
Takuuvaatimus raukeaa, jos korjauksia tai toimenpiteitä suorittavat henkilöt, joita emme ole tähän valtuuttaneet, tai jos laitteitamme varustetaan varaosilla, täydennyosilla tai tarvikkeilla, jotlka eivät ole alkuperäisosia ja ovat aiheuttaneet vian. Sama pätee, jos tyyppikilpi tai laitenumero on poistettu tai tehty lukukelvottomaksi.
-
Poissuljettuja tästä takuusta ovat vauriot tai puutteet, joissa on ei-määräystenmukainen liitäntä, asiaankuulumaton käsittely, mekaanisia vaurioitumisia, erityisesti kuumennusputket sekä asennusohjeiden ja käyttöohjeiden huomioimattomuus. Seurausvahingoista emme ota mitään vastuuta.
-
Takuusuoritukset eivät vaikuta takuuajan pidennykseen, eikä se aseta uutta takuuaikaa juoksemaan. Takuu asennetuille varaosille loppuu koko laitteen takuuajan mukana. Mikäli vaurioita tai puutteita ei voida poistaa, tai jälkiparannus taholtamme torjutaan tai viivästyy kohtuuttomasti, kuluttajan toivomuksesta toimitetaan veloituksetta samanarvoinen korvike. Korviketoimituksen tapauksessa pidätämme itsellemme kohtuullisen käyttölaskennan
toteuttamisen tähänastisesta käyttöajasta. Korvatut laitteet tulevat omaisuudeksemme.
Nämä takuuehdot ovat voimassa 1.1.2021 lähtien Euroopan Unionin maassa ostetuille laitteille, kun käytät tätä ulkomailla itse. Takuuehdoilla ei ole mitään vaikutusta lailliseen takuuvastuuseen.
Täydentäviä ohjeita
Oikeudet teknisiin muutoksiin pidätetään.
Nämä tuotteet ovat „Made in Germany“.
Muita SOLAMAGIC® :n tuotteita ja tarvikkeita löytyy alapuolelta:
www.SOLAMAGIC.com
Huomaa seuraavat sanastoa liitetiedoissa:
Liite 1: Tekniset tiedot
| 0 | Laitetyyppi | 6 | Mitat pituus x leveys x korkeus (mm) |
| 1 | Laitteen teho (W) | 7 | Paino (kg) |
| 2 | Virtaliitäntä | 7a | Lisäpaino kehyksellä varustetulle versiolle (kg) |
| 3 | Suojaustapa | 8 | Keskimääräinen elinikä (h) |
| 4 | Suojausluokka | 9 | Etäisyys (mm) |
| 5 | Tarkastusmerkki |
Liite 2: Turvaetäisyydet
| 0 | Laitetyppi | 6 | Nämymä edestä |
| 1 | Seinäasennus, vaakasuora (Ei sovellu laitetyypille IR 05026, IR 05027, IR 05028, DS 05028) | 7 | Nämymä ylhäältä |
| 2 | Vähimmäisetäisyydet mm:ssä | 8 | Kattoasetus |
| 3 | Laitteen teho (W) | 9 | (vain laitetyypeille IR 05001 ja IR 05002 vain laitteilla U-kiinnike) |
| 4 | Seinäasennus, pystysuora (Vain laitetyypille IR 05001 ja IR 05002) | 10 | Vinoasennus vain laitteille IR 05001 (1400 W) ja IR 05002 (2000 W) |
| 5 | Pystyasennuksessa liitäntäjohto aina alhaalla! | 11 | Kattoasennus vain laitetyypille IR 05026, IR 05027, IR 05028 ja DS 05028 |
| A1 | Etäisyys valaistusta pinnasta | A5 | Etäisyys takana olevasta seinässä |
| A2 | Pistorasian etäisyys A6 Etäisyys valaistusta | seirästä | |
| A3 | Sivuseinän etäisyys A7 | Kattoasennussyvyys / etäisyys välikatosta | |
| A4 | Etäisyys yläpuolella olevasta katosta α Aseteltav | uusalue | |
| D | Etäisyys lattia/laite | ||
Liite 3: Säteilykuviota
| 1 | Suurin lämmöntiheys | 2 | Lämmitys pinta |

Tekniset tiedot, turvaetäisyydet, säteilykuviota
