| Produkttype | Indbygningsgaskogeplade |
| Mærke | Küppersbusch |
| Model | GKS9851.0ED |
| Antal brændere | 4 |
| Brændertyper | 1 DUAL (6000 W), 1 Hurtig (3000 W), 1 Halvhurtig (1750 W), 1 Hjælpebrænder (1000 W) |
| Maksimal total effekt | 6,0 kW (naturgas) |
| Strømforsyning | 230 V, 50/60 Hz, 3 x 0,75 mm² (kabel H05 RR-F) |
| Gastyper | G20/G25 (naturgas) eller G30/G31 (butan/propan) afhængig af indstilling |
| Arbejdstryk | G20: 20 mbar, G25: 25 mbar, G30: 28-30 mbar, G31: 37 mbar |
| Tænding | Elektrisk automatisk (med sikkerhedstermoelement på visse brændere) |
| Sikkerhed | Sikkerhedstermoelement på DUAL- og hurtigbrændere; automatisk stop ved slukning |
| DUAL-brænder | Hel eller kun indre flamme; uafhængig justering af ringene |
| Overflademateriale | Hærdet glas |
| Rengøring | Glasoverflade rengøres med fugtig svamp; rister og fordelere håndvaskes (ikke opvaskemaskine) |
| Indbygningsmål (ca.) | Bredde 700-800 mm, Dybde 500 mm (ifølge fig. 9 i manualen) |
| Energiklasse | EEgashob: 57,4 % (ifølge EN 30-2-1) |
| Fastgørelse | Med fastgørelsesbeslag og skruer (medfølger); tætningspakning inkluderet |
| Gastilslutning | 1/2" konisk han gas; slange eller fast rør iht. standarder |
| Reservedele | Dyser, rister, fordelere fås hos autoriseret service |
| Reparerbarhed | Reparationer udføres kun af autoriseret personale; originale dele tilgængelige |
| Garanti | Annulleret ved forkert installation eller uautoriseret ændring |
Ofte stillede spørgsmål - GKS9851.0ED Küppersbusch
Brugerspørgsmål om GKS9851.0ED Küppersbusch
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Kogeplade i PDF-format gratis! Find din vejledning GKS9851.0ED - Küppersbusch og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GKS9851.0ED af mærket Küppersbusch.
BRUGSANVISNING GKS9851.0ED Küppersbusch
tillykke med kobot af Deres nyt produkt.
Vi er sikre på, at dette nye og moderne apparat, der er bade functiionelt og practisk og konstrueret i materialer af høj kvalitet, vil leve op til Deres forventninger. Apparatet er nemt at bruge, og for det bedste resultat anbefales det, at man omhyggeligt læser dette brugsanvisning.
Disse anvisninger gælder kun for de lande, der er angivet på forsiden af brugsanvisningen og på apparatets typeskilt.
Fabrikanten er ikke ansvarlig for eventuelle skader på ting eller personer som følgge af forkert installation aller brug af apparatet.
Fabrikanten er ikke ansvarlig for fejlagtige oplysninger, der skyldes trykfejl eller fejl i gengivelsen af indholdet i dette handbog. De viste figurer tjener udelukkende som eksempler. Der forbeholdes retten til at foretage eventuelle ændringer på produitterne, som anses som nødvendige,ller nyttige, ogsa i brugerens interesse,,uden at dette ændrer ved produits grundlaeggende Funktioner og sikkerheden.
Pas pa: dette apparat er beregnet til privat brug i hjemmet af privatpersoner. Det skal anvendes af voksne og ansvarlige personer. Det anbefales at holde boorn pa afstand og ikke lade dem lege med apparatet. Under brug af apparatet kan de forreste dele af apparatet blive varme.
Hold børn og personer utden de fornødne evner under overvågning, nr apparatet er i brug, og sørg for, at de ikke rører ved de varme overflader og holder afstand til apparatet.
Denne kogetop er udelukkende projekteret til tilberedning. Enhver,anden form for brug (eksempelvis opvarmning af lokaler) er forkert og udgør en fare.
ADVARSEL:
Der bør udvises forsigtighed for at undgå at røre varmeelementer.
Børn under 8år skal holdes væk, medmindre de er under konstant opsyn.
Dette apparat kan bruges af børn i alderen fra 8 År og derover og personer med nedsatte fysiske, sensoriske eller mentale evner uller manglende erfaring og viden, hvis de er blevet vejledt uller instrueret i brugen af apparatet på en sikker MADE og forstår de involverede farer.
Børn på ikke lege med apparatet.
Rengöring og vedligeholdelse af brugeren pågressive foretages af børn.uden opsyn.

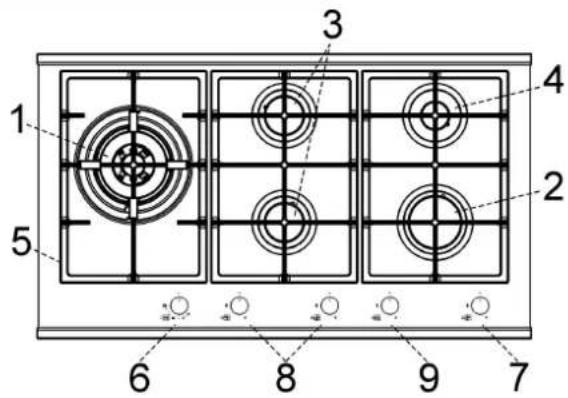

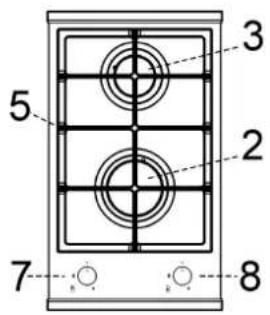

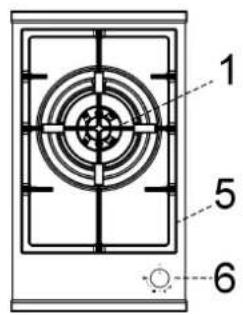

BESKRIVELSE AF KOGEPLADERNE
GWS3811.0ED
GKS3820.0ED
GKS9851.0ED
"1"DUAL"bluspa 6000W
2 Hurtigblus pà 3000 W
3 Normalt blus pa 1750 W
4 Hjælpeblus pa 1000 W
5 Rist
6 Betjeningsknap til blus 1
7 Betjeningsknap til blus 2
8 Betjeningsknap til blus 3
9 Betjeningsknap til blus 4
Pas pà: dette apparat er beregnet til privat brug i hjemmet af privatpersoner.
BRUG

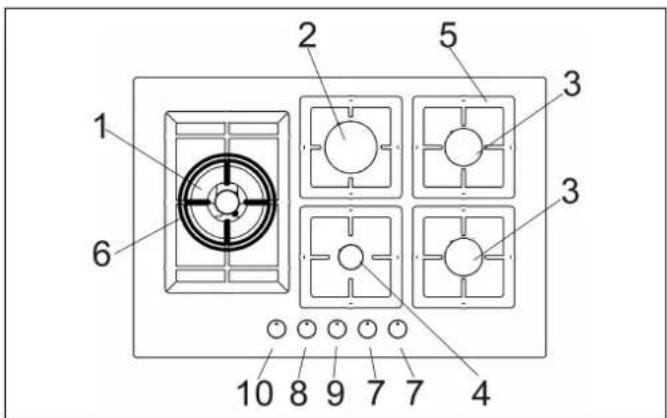

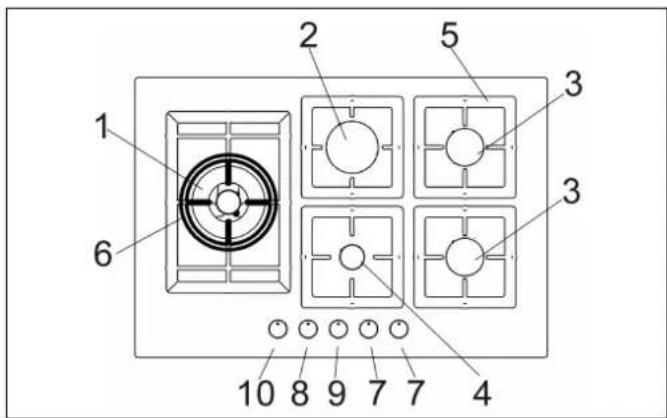

GMS7651.0E GMS9651.0E
1 Dobbelt krone blus WOK
pá 4000 W
2 Hurtig blus pä 3000 W
3 Normalt blus pa 1750 W
4 Hjælpbeblus pa 1000 W
5 Rist
6 Rist WOK (kun pa Dobbelt krone brænder og DUAL)
7 Betjeningskapnap til blus n^ 3
8 Betjeningsknap til blus n^ 4
9 Betjeningsknap til blus ^ 2
10 Betjeningsknap til blus n° 1

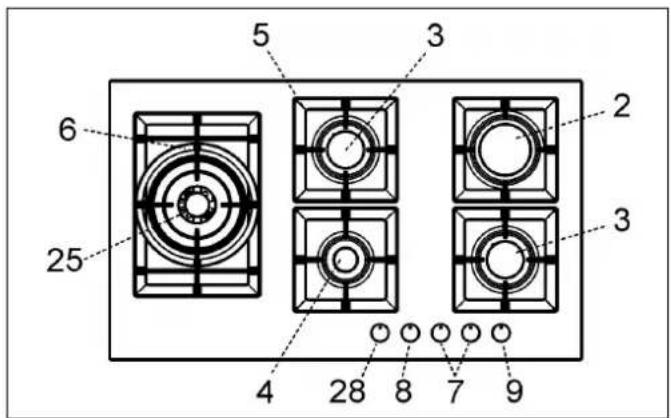

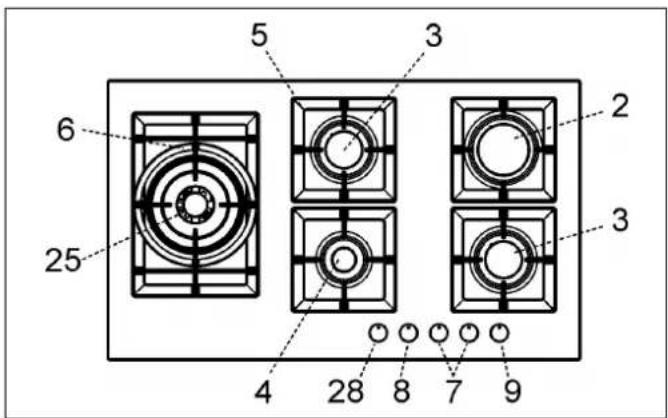

25 DUAL bruleur
pa 4750÷ 5000 W
28 Betjeningsknap til blusr n^ 25
Pas pà: dette apparat er beregnet til privat brug i hjemmet af privatpersoner.
Adversel: Kokkenbordet i nærheden af kogetoppen bliver meget varmt i forbindelse med brug af kogetoppen. Sorg for at boːn ikkekommen i nærheden!
BRUG
På overfladen af kogepladen er der patrykt et symbol over hver knap, der viser, hvilket gasblus, knappen refererer til. Efter at have abnet for gashanen eller gasflasken skal man tænde gasblussene, som beskrevet i det følgende.
- Automatism elektrisk taending
Tryk og drej knappen til det pagaelende blus venstre om på maksimal effekt (stor flamme fig. 1) og tryk sa knappen i bund.
- Taending af blus udstyret med sikkerhedtermoelement
På blus, der er udstyret med
sikkerhedtermoelement, skal man dreje knappen til det pagaelende blus venstre om pa maksimal effekt (stor flamme fig. 1), indtil der mærkes en lille modstand, og derefter trykke pa knappen. Efter taending skal man holde knappen nede i ca. 10 sekunder.
Hvis flammer går ud ved et uhelt, skal man slukke for knappen til blusset og vents 1 minut, inden der foretages et nytændingsforsøg.
For maksimal ydelse og mindst muligt gasforbrug skal man flege nedenstaende regler:
- drug altid gryder og pander af passende storrelse (se nedenstående tabel og fig. 2).
- Nár indholdet er i kog, skal mandreje knappen pa minimum (lille flamme fig. 1).
- Brug altid gryder med lag.
"DUAL" blus:
regulering af den indvendige krans i forhold til den udvendige (det er i praksis et dobbeltblus, der reguleres af kun en knap), stor fleksilitet i brugen, takket vare muligheden for kun at tende for den inderste flamme aller hele blusset (indvendige og udvendige flamme samtidig).

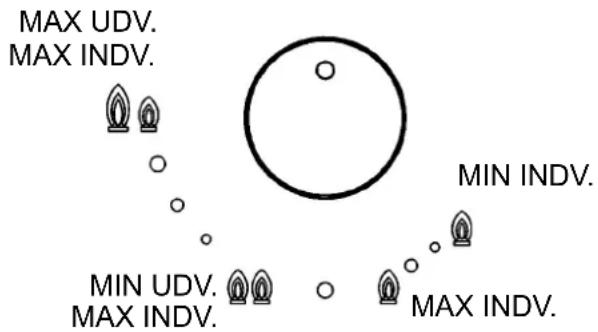

TAENDING OG FUNKTION FOR “DUAL” BLUSSET
Sæt en gryde på blusset, inden detændes.
"DUAL" blusset reguleres kun af en knap, men kan saettes i Funktion pa to forskellige mader.
med udgangspunkt i lukket position ● skal man trykke på knappen og samtidig dreje den venstre om på maksimal effekt, sä begge flammer bringses på maks. niveau.
När flammer er tændt, skal man holde knappen nede i nogle sekunder, indtil blusset automatisk holdes i gang.
Herefter kan man indstille flammens niveau ved at dreje knappen venstre om (fra positionen for maks. effekt for den indvendige og udvendige flamme) til positionen for maks. effekt for den
indvendige flamme og min. effekt for den udvendige.
Blusset slukkes ved at dreje knappen hore om pa symbolet
B) - Kun den indvendige flamme i Funktion:
after at have tændt for blusset og indstillet den indvendige flamme pa maks. effekt og den udvendige pa min. effekt, som ovenfor beskrevet, skal man dreje knappen venstre om hen over stoppet/klikket, hvorefter den indvendige flamme brings pa maksimal effekt, mens den udvendige slukkes.
Hvis man drejer videre pa knappen, brings den indvendige flamme pa min. effekt.
Slukning:
blusset slukkes ved at dreje knappen hore om pa symbolet
Nár "DUAL" blusset er i Funktion på en af ovenfor beskrevne mader, kan man alto skifte fra den ene til den anden functionsmade på knappen og dreje den om i den ønskede stilling.
LUKKET
BRUG
Gasblus
Effect (W)
Gryder (cm)
N.° 1-25 DUAL 4750 ÷ 6000 22 ÷ 30
DUAL central 900 8 ÷ 16
N.°1 krone blus 4000 22÷26
N.°23000 20÷22
N.°31750 16÷18
N.°41000 10÷14
ADVARSEL:
- gasblus med sikkerhedsvarmeelement kan kun taendes, nar knappen er drejet pa position for maksimal effekt (stor flamme fig. 1).
- Ved strømsvigt er det muligt atændegasblussene medændstikker.
- Man skal altid holde øje med gasblussene, nar de er tændt, og ikke lade børnkommen i nærheden af kogepladen. Sørg altid for, at handtagene på gryderne er placeret korrekt, og hold godt øje med maden, hvis der tilberedes mad med olie eller fedt, som er let antændeligt.
- Brug aldrig spray i nærheden af apparatet,\ när det er taendt.
- Træk ikke gryder og pander hen over krystaloverfladen, da det kan medføre ridser på overfladen.
- Hvis man opdager en revne i glasoverfladen, skal man straks frakoble apparatet fra stromforsyningen.
- Brug/DDsfladen som stotteflade.
- Undgå at anbringe ustabile eller deformerede gryder og pander på gasblussene, da de kan vælte eller indholdet kan falde ud.
- Undgå brug af gryder og pander, der rager ud over kogepladen.
BEMAERKNINGER OG TIPS TIL BRUGEREN:
brug af et gasapparat medforer dannelse af varme og fugt i det lokale, hvor det er installerer. Der skal derfor vare god ventilation i lokalet ved at holde udluftningsabninger abne (fig. 3) og ved at aktivere mekaniske udsugningsapparater (emhætte ellerelektroventilator fig. 4 og fig. 5). Intensiv og længerevarende brug af apparatet kan gore det nodvendigt med ekstra udluftning, for eksempel ved abning af et vindue, ellr en mere effektiv udluftning ved at oge effekten pa det mekaniske udsugningsapparat, hvis et sādan forefindes
Forsog ikke atændre apparatets tekniske eigenskaber, idet dette kan vare farligt.
- Hvis apparatet ikke længere skal benyttes (eller hvis en gammel model skal udskiftes), anbefales det inden skrotting athindre apparatets Funktion ved at uskadeliggore de farlige dele - specielt over for børn, som eventuelt vil kunne benytte det skrottede apparat som legetøj. Dette skal ske med overholdelse af kravene i de gældende sikkerheds- og miljøbestemmelse.
- Berør ikke apparatet med våde eller fugtige hænder eller fddder.
- Anvend ikke apparatet med bare fødder.
- Fabrikanten kan/DDke gores ansvarlig for eventuelle skader som fofge af forkert, fejlagtig eller forsommelig brug.
- Under og umiddelbart after brug kan nogle af kogetoppens dele blive meget varme. Undga at berore dem!
- Kontroller after brug af kogetoppen, at handtagenes indicator er i "lukket" position. Luk hovedforsyningshanen for gas uller hanen paa gasflasken.
- Kontakt servicecenteret i tilfaelde af fejl i gashanernes Funktion.
DK
RENGØRING
PAS PA:
inden apparatet rengores skal man frakoble det fra gas- og stromforsyningen.
2) ARBEJDSFLADE
For at holde den glaskeramiske overfladeskinnende anbefales det at behandle den indenbrug med et silikonebaseret produkt, der med enbeskyttende film beskytter overfladen mod vand ogsnavs.Den beskyttende film varer ikke ved ogbehandelingen skal derfor gentages jævnligt. Det er vigtigt at rengore kogepladen after hvverbrug, mens glasset stadig er lunt.
Undgå brug af metalsvampe, sibende
rengøringsmidler eller øetsende sprayprodukter.
Alt after hvor snavset kogepladen er, skal man folge
nedenstående anbefalinger:
- ved let snavs er det tilstrækkeligt at bruge en opblodt svamp.
- Spildt væske fjernes med eddike eller citron.
- Pas på ikke at spilde sukker eller sukkerholdige madvarer på kogepladen under tilberedning. Hvis det sker, skal man slukke for kogepladen og straks rengør med varmt vand og skrabe de varme pletter væk med en skraber.
- Med tiden kan der opsta metalfarvning eller -reflekser aller ridser pga. darlig rengoring aller hvis gryder og pander traekkes hen over overfladen. Ridserne er svare at fjerne, men det gar ikke ud over kogepladens Funktionsdygtighed.
- Brug/DDampstraler til rengoring af apparatet.
Hvis kogetoppens overflade skal holds blank, er det meget vigtigt, at den, hver gang den har varet brugt, vaskes med lunkent saebevand, skylles og torres af. man skal ogsa sorge for at vaske delakerede riste, de lakerede lag "A", "B" og "C", gasblushovederne "T" (se fig. 7 og 8) somt rengre tændanordningen "AC" og varmeeelementfølerne
"TC" (se fig. 8). De må ikke vaskes i opvaskemaskine. Må ikke vaskes i vaskemaskinen. Rengør forsigtigt med en lille nylonbørste som vist (se fig. 6) og lad tørre fuldstændigt
Rengringen skal udfores, mens kogeplade og andre dele ikke er varme, og man skal undgå brug af metalsvampe, sibende rengringsmidler eller øetsende spraymidler.
Undga at eddike, kaffe, maelk, saltholdig vand, citronsaft og tomatsaft spildes og bliver liggende i lang tid pa overfladen.
ADVARSEL: ved genmontering af delene skal man overholde fologende anbefalinger:
- kontroller, at revnerne i gasblushovederne "T" (fig. 8) ikke er tilstoppet af fremmedlegemer.
- Kontroller, at de lakerede lag "A", "B" og "C" (fig. 7 og 8) er placeret korrekt på blussene. Laget sidder korrekt, hvis det er placeret stabilt oven på blusset.
- Hvis det er svert at abne og lukke for gashanerne, skal man/DDKE tvinge dem rundt, men derimod kontakte en fagmand.
For glas kogeplader: Risten skal anbringes på de egnede centereringsstifter for at sikre perfekt stabilitet.
-Brug ikke dampstråler til rengøring af apparatet. - For at undgå tændingsbesvær skal man jævnligt udføre en omhyggelig rengøring af tændanordningerne (keramisk og elektrode) og af varmeelementerne.
ADVARSEL:
Hvis den varme glasplade gär i stykker:
- Sluk straks alle gasblus og alle varmeelementer.
Kobl apparatuset fra stromforsyningen. - Berør ikke apparatets overflade.
- Brug/DDAP: Apparatus
Bemerk: Konstant brug kan medfore en farveendring ved brrenderne, som skyldes den hjoe temperatur.
INSTALLATION
TEKNISKE OPLYSNINGER TIL INSTALLATØREN
VIGTIGT: For at sikre en korrekt installation, regulering aller omstilling af kogetoppen til brug af andre gastyper er det ndvendigt at kontakte en KVALIFICERET INSTALLATOR: Manglende overholdelse af dette medforer bortfald af garantien.
Installation, justeringer, eandringer og vedligeholdelse, som heri anfort, ma udelukkende udfores af fagfolk. Apparatet skal installereres korrekt i overensstemmelse med de geldende bestemmelser og fabrikantens vejledning. Forkert installation kan medfore personskade samt skade pa dyr erler ting, og fabrikanten kan ikke holdes ansvarlig for sabanne skader. Sikkerhedsanordninger og anordninger til automatisk regulering af apparatet mA kun ændres af fabrikanten ell er en autorisret forhandler.
Pak apparatet og alle dele ud af den udvendige og indvendige emballage, og kontroller, at apparat og dele er intakte. Er man i tvivil, skal man kontakte en fagmand.
Emballagedele (pap, poser, celleplast, som...) skal holds uden for boRs rækkevidde, da de udgør en potentiel fare.
Der skal i kokkenelementet laves et indbygningshul med de mal, der er angivet i fig. 9. Sorg for, at alle mal i det omrade, apparatet skal installeres i, er overholdt (se fig. 9/A).
Apparatet hörer til i klasse 3 og er underlagt de foreskrifter, der er gældende for sādanne apparater.
Apparatet ma kun installeres med en tilstødende væg (til højre eller venstre for kogepladen), der er højere end kogepladen og i en minimumsafstand, som angivet i nedenstaende tabel.
4) FASTGÖRELSE AF KOGEPLADEN
Kogepladen er udstyret med en saerlig pakningsliste for at undgå, at der siver flydende væsker ned i køkken elementet. For korrekt placering af denne pakningsliste skal man noje overholde nedenstående anvisninger:
- tag alle Iose dele af kogepladen.
- Skær pakningslisten op i 4 dele i den nødvendige længde, SSE den kan placeres langs de 4 kanter pa glasset.
Vend kogepladen om og placer den klæbende side af pakningslisten "E" (fig. 10) under kanten af kogepladen, sa den uvdendige del af pakningslisten flugter perfekt med glassets udvendige kant. Listens uvdendige side ma ikke rage ud over kanten. - Mod: GWS3811.0ED - GKS9851.0ED - GKS3820.0ED: placer kogepladen i det udskarne hul i kokkenelementet, og fastgør den med skruerne "F" til monteringsbeslagene "G" (se fig. 11/B).
Mod: GMS7651.0E-GMS9651.0E: fastgör den med bojlerne "S", og sorg for, at den del som rager ud sættes ind i slidsen "H" i bunden og stram skruerne "F" indtil bojlen "S" sidder fast på toppen (se fig. 11/A).
- For at undgå utilsigtet kontakt med den varme overflade på kogepladens kasse, nar kogepladen er i brug, skal der skabes afstand ved hjælp af et stykke træ, der skrues fast, i en afstand af min. 70 mm fra toppen (fig. 9).
- For fastgøring af apparatet til støtstekrutturen anbefales det ikke at bruge mekaniske eller elektriske skruemaskiner, men i stedet udøve et moderat tryk ved manuelt at skrue monteringsbeslagene fast.
Apparatet mà mā kun installereres med en tilstødende væg (til højre eller venstre for kogepladen), der er højere end kogepladen og i en minimumsafstand, som angivet i figur 9.
Bagvæggen og de tilstødende og omgivende flader skal kinne modsta en temperatur pa op til 90^
Det klæbemiddel, der fastgør bordpladen til køkken elementet skal kinne modstæ en temperatur på min. 150^ for at undgå at klæbemidlet oploses.
Apparatet skal installereres i overensstemmelse med de foreskrevne regler, der er gaeldende pa området.
Dette apparat er/DDt tilsutetil et anlag til udsugning af forbrændingsprodukterne.Detskal derfor placeres i overensstemmelse med ovennævnte regler vedrorende installation.Manskal isar tage hjo de for nedenstaende regler vedrarende ventilation og udluftning.
5) VENTILATION I RUMMET
I det rum, hvor apparatet installeres, skal der vare en konstant ventilation for at apparatet kan fungere korrekt. Den pakrave de luftmengde skal svare til den mengde, der krves ved almindelig forbranding af gas og ved ventilation i et rum, der icke ma vare under 20m^3 . Den naturlige lufttilforsel skal ske direkte gennem permanente abninger i væggen i rummet ud til det fri og med et minimumssnit pa 100 cm (se fig. 3). Disse abninger skal vare udfør ta en maje, sa de ikke kan blokeres.
Ventilationen kan ogsa ske indirecte gennem indsugning af luft fra tilstødende lokaler, idet man noje overholder de gældende regler på området.
6) PLACERING OG UDLUFTNING
Gasapparater skal altid udblæse forbrændingsprodukterne gennem udsugningskanaler, der er tilsluttet et stigrør, et røraftræk eller direkte ud i det fri (se fig. 4). Hvis det ikke er muligt at bruge en emhætte, kan man bruge en ventilator installereret i et vindue eller pa en væg, der vender ud til det fri og som skal ære tændt,ningar apparateter i brug (se fig. 5). Man skal noje overholde bestemmelsene vedrørende ventilation, som foreskrevet i de gældende regler på området.
7) TILSLUTNING AF GAS
Inden apparatet tilsluttes skal man kontrollere, at ophysningerne på apparatets typeskilt
nederst på indbygningskassen stemmer overens med typen af gasforsyning.
Der sidder et mærkat i/DDne handbog og pa den nederste del af indbygningskassen med angivelse af betingelserne for regulering af apparatet: gastype og driftstryk.
Nár gassen tilfores gennem kanaltilslutning,
skal apparatet��e tilsluttet gasforsyningsanlægget
pɑ følgende mæde:
- med metalstålrdr iht. reglern, der er gældende på området, med samlinger, der skal vare udfør med gevindskåne rørstudse iht. EN 10226.
Med kobberror iht. gaeldende regler med samlinger, der skal vare udfort med mekanisk tætning iht. gaeldende regler. - Med slange i rustfrit stål med ubrud væg iht. reglerne, der er gældende pa området, pa maks. 2 meter og med tætningspakninger iht. gældende regler. Slangen skal installereres, sö den ikke kankommen i kontakt med dele i indbygningselementet (fx. skuffer), og den ma ikke fores igennem skabsrum, hvor den kan blive klemt sammen.
När gasforsyningen sker direkte fra en gasflaske, skal apparatet vare forsynet med entrykregulator iht. reglnerne, der er gaeldende pa omradet, og det skal tilsluttes pa ffolgende MADE:
- med kobberrør iht. gældende regler med samlinger, der skal vare udført med mekanisk tætning iht. gældende regler.
- Med slange i rustfrit stål med ubrudt væg iht. gældende regler på maks. 2 meter og med tætningspakninger iht. gældende regler. Slangen skal installereres, SSE den ikke kankommen i kontakt med dele i indbygningselementet (fx. skuffer), og den ma ikke fores igennem skabsrum, hvor den kan blive klemtammen. Det anbefales at bruge en adapter på slangen, som fål i handlen, SSE den nemit kan tilsluttes slangekoblingen på gasflaskens trykregulator.
Efter tilslutning af gassen skal man kontrollere, at tilslutningen er helt tæt ved hjælp af en sæbeopløsning, aldrig en levende flamme.
ADVARSEL:
- apparatets gastilforselskobling er med 1/2" konisk uvdendigt gevind i overensstemmelse med EN 10226.
- Apparatet stemmer overens med bestemmelserne i falgende europaeiske direktiver:
CE 2009/142 om gasapparater.
Herudover skal de tilstødende vægge og omgivende flader kinne modsta en temperatur pa 90^
INSTALLATION
8) ELEKTRISK TILSLUTNING
VIGTIGT: Installationen skal udfores i overensstemmelse med fabrikantens vegjedning. Forkert installation kan medfore kvastelser aller materielle skader, som fabrikanten不解 kan gores ansvarlig for.
Den elektriske tilslutning skal udfores i overensstemmelse med geldende standarder og love.
- Spændingen svarer til den værdi, som er anfør på typeskiltet, og ledningernes tværsnit i det elektriske system (fremgår af typeskiltet) er kompatibelt med belastningen.
- anlæggets strøm og stikdåserne passer til apparatets maksimale effekt (se etiketten som sidder nederst på kassen).
- Kontroller at det elektriske anlæg er forsynet med en effektiv jord forbindelse i henhold til gældende standarder og love. Frabrikanten fraskriver sig ethvert ansvar i forbindelse med manglende overholdelse afppe.
Nár tilslutningen til strømforsyningsnettet er foretaget via stik:
- placer på strømledningen "C" et normaliseret stik, der passer til strømmen, som er angivet på etiketten, hvis der ikke er noget (se fig. 11).
- Slut de små ledere til after skemaet i fig. 11 og sørg herved for at overholde nedenstående bestemmelser:
bogstav L (fase) = lille brun leder;
bogstav N (neutral) = lille blå leder;
jordsymbol lille gron-gul leder.
- Strömledningen skal positioneres på en sādan måde, at den på intet punkt när en overtemperatur på 90 °C.
- Brug/DD:duktionsstik, adaptereEller shunt, da disse kan forarsage falske kontakter med afterfolgende farlig overophedning.
- När indbygningen er sket, skal stikket vare tilgaengeligt.
Nár tilslutningen er foretaget direkte til stromforsyningsnettet:
- placeres der mellem apparatet og nettet en alpolet afbryder, som skal vare dimensioneret til
apparats belastning, med en minimumsabning mellem kontakterne pa 3 mm.
Husk at jordkablet ikke må afbrydes af afbryderen.
- Som alternative kan den elektriske tilslutning ogsa beskyttes med en differentialafbryder med høj følsomhed.
Det anbefales kraftigt, at den grøn-gule jordleder fastgøres til et effektiv jordingssystem.
Frakobl altid den elektriske tilslutning i forbindelse med indgrep i apparatets elektriske del.
Kontakt en kvalificeret elektriker, hvis installationen kræverændringer i boligens stromforsyning, aller hvis apparatets stik ikke passer til stikkontakten. Denne tekniker skal ogsa sorge for, at tværsnittet på stikkontaktens ledninger er egnet til den effekt apparatet optager.
ADVARESL: Alle vores Produkter er i overensstemmelse med de europaeiske standarder og afterfolgende eendringer. Produktet opfylder derfor kravene i de gaeldende direktiver om:
- elektromagnetisk kompatilitet (EMC),
- elektrisk sikkerhed (LVD),
- begraensing af anvendelsen af visse farlige stoffer (RoHS),
- miljøvenligt design (ERP).
För der foretages nogen form for
indstillinger skal strømmen til apparatet
kobles fra.
När indstillingerne og forindstillingerne er
blevet udfør, skal eventuelle forseglinger
genoprettes af teknikeren.
Det er ikke ndvendigt at indstille
primærluften på vore brændere.
9) HANER
Indstilling af "Minimum":
- taend brænderen og stil reguleringshandtaget i position "Minimum" (lille flamme fig. 1).
- Slip hanens reguleringshandtag "M" (fig. 12 - 12/A), som kun sidder fast med et tryk pa dens tap.Bypass til regulering af inimumsstrømningen kan vare: pa sider af hanen (fig. 12) aller inde i tappen. For at fa adgang til at lave justeringen skal der under alle omstændigheder indsættes en lilleskruetrækker "D" i sider af hanen (fig. 12), ell er hullet "C" inde i hanens tap (fig. 2/A).
- Drej bypass'en til højre eller venstre og juster flammen på passende vis til positionen for mindre strømning.
- Det anbefales ikke at overdrive "Minimum": Den lille flamme skal vare kontinuerlig og stabil.Genmonter de forskellige komponenter på korrekt vis.
Det er underforstæt at ovennævnte indstilling kun skal foretages med brændere som bruger G20, mens justerskruen for brændere som bruger G30 eller G31 skal blokeres welt drejes med uret.
DET ER IKKENoDVENDIGTATINDSTITLPRIMERLUFTEN PAGASBLUSSENE.
ADVARSEL:
Fjern forst vandsparren "E" inden regulering af "DUAL" brænderens minimum (fig. 12).
Hvis der er tale om en "DUAL" brænder, regulerer stilleskruen, der er placeret indvendigt i hanens stift, den centrale flamme, hvorimod skruen ved sider af hanen regulerer den yderste flamme.
10) UDSKIFTNING AF DYSER
Gasblussene kan tilpasses forskellige typer gas ved at montere dyser, der passer til den anvendte gastype. Man skal først tage hovederne af blussene og ved hjælp af entopnøgle "B" lösne dysen "A" (se fig. 13) og udskiffe den med en dyse, der passer til den anvendte gastype.
Dysen skal spændes godt fast.
After ovennævnte udskiftning skal teknikeren indstille gasblussene, som beskrevet afsnit 9, forsegle eventuelle reguleringsanordninger og udskifte den eksterende mærkning med en ny, der svarer til apparatets nye gasindstilling. Der følger mærkater med i posen med de ekstra dyser.
Som en hjælp til installatoren vises her et skema over effektniveauuer, gasblussenes termiske effekt, dysernes diameter og de forskellige gastypers driftstryk.
OMSTILLINGER

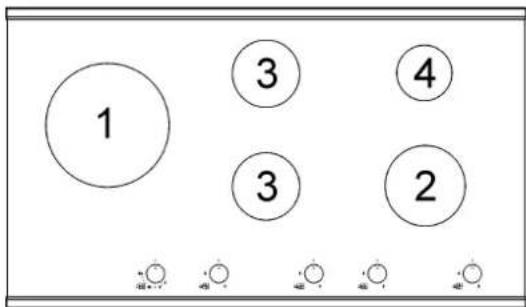

PLACERING AF GASBLUSSENE
GWS3811.0ED
GKS3820.0ED
| EEgashob |
| 56,4% |
| EEgas hob |
| 58,3% |
GKS9851.0ED
| EE gas hob |
| 57,4% |
SKEMA
| GASBLUS | GAS | DRIFTSTRYK mbar | TERMISK EFFEKT | DIAMETER DYSE Max 100 mm | TERMISK EFFEKT (W) | ||||
| No. | BETEGNELSE | g/h l/h Min | gas burner* | ||||||
| 1 | hele DUAL ** | G 30 - BUTAN | 30 | 436 | 2 x 80 B + 46 B | 3500 | 6000 | 56,4% | |
| G 31 - PROPAN | 30 | 429 | 2 x 80 B + 46 B | 3500 | 6000 | ||||
| G 20 - NATURGAS | 20 | 571 | 2 x 125 A + 71 A | 3500 | 6000 | ||||
| midterste DUAL | G 30 - BUTAN | 30 | 58 | 46 B | 400 | 800 | N.A. | ||
| G 31 - PROPAN | 30 | 57 | 46 B | 400 | 800 | ||||
| G 20 - NATURGAS | 20 | 76 | 71 A | 400 | 800 | ||||
| 2 | HURTIG BLUS | G 30 - BUTAN | 30 | 218 | 85 | 800 | 3000 | 60,1% | |
| G 31 - PROPAN | 30 | 214 | 85 | 800 | 3000 | ||||
| G 20 - NATURGAS | 20 | 286 | 117 Y | 800 | 3000 | ||||
| 3 | NORMALT BLUS | G 30 - BUTAN | 30 | 127 | 68 | 550 | 1750 | 56,6% | |
| G 31 - PROPAN | 30 | 125 | 68 | 550 | 1750 | ||||
| G 20 - NATURGAS | 20 | 167 | 98 Z | 550 | 1750 | ||||
| 4 | HJ/ELPEBLUS | G 30 - BUTAN | 30 | 73 | 51 | 450 | 1000 | N.A. | |
| G 31 - PROPAN | 30 | 71 | 51 | 450 | 1000 | ||||
| G 20 - NATURGAS | 20 | 95 | 75 X | 450 | 1000 | ||||
- I henhold til EU forordning nr 66/2014 om gennemførelsesbestemmelser måling af direktiv 2009/125 / EF,信息披露 (EEgas brænder) beregnet for i henhold til EN 30-2-1 nyeste revision hjaelp G20.

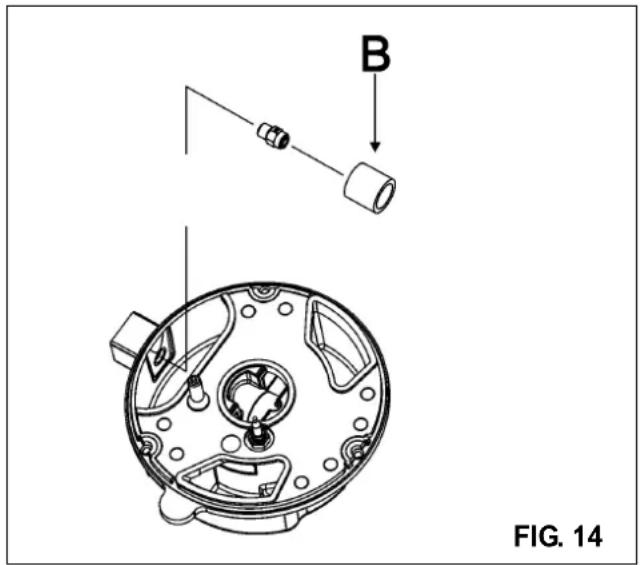

**Mount med bøsningen (B), hvis tilstede (fig. 14).
OMSTILLINGER

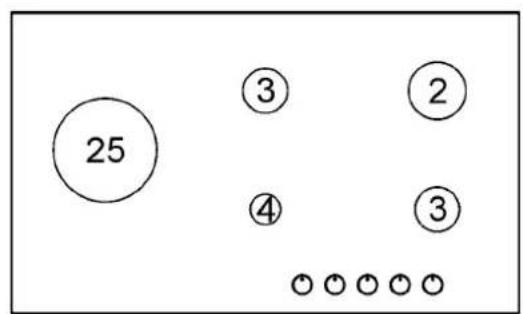

PLACERING AF GASBLUSSENE
GMS7651.0E GMS9651.0E
| EEgas hob |
| 63,8 % |
| EEgas hob |
| 63,4% |
SKEMA
| GASBLUS | GAS | DRIFTSTRUK mbar | TERMISK EFFEKT | DIAMETER DYSE Max1/100 mm | TERMISK EFFEKT (W) | ||||
| No. | BETEGNELSE | g/h l/h Min. | EEgas burner* | ||||||
| 1 | Dobbelt krone** | G 30 - BUTAN | 30 | 291 | 100 B | 1800 | 4000 | 59.0% | |
| G 31 - PROPAN | 30 | 286 | 100 B | 1800 | 4000 | ||||
| G 20 - NATURGAS | 20 | 381 | 145 A | 1800 | 4000 | ||||
| 2 | HURTIG BLUS | G 30 - BUTAN | 30 | 218 | 87 B | 800 | 3000 | 65.3% | |
| G 31 - PROPAN | 30 | 214 | 87 B | 800 | 3000 | ||||
| G 20 - NATURGAS | 20 | 286 | 128 A | 800 | 3000 | ||||
| 3 | NORMALT BLUS | G 30 - BUTAN | 30 | 127 | 66 B | 550 | 1750 | 65.5% | |
| G 31 - PROPAN | 30 | 125 | 66 B | 550 | 1750 | ||||
| G 20 - NATURGAS | 20 | 167 | 98 A | 550 | 1750 | ||||
| 4 | HJAELPEBLUS | G 30 - BUTAN | 30 | 73 | 50 B | 450 | 1000 | N.A. | |
| G 31 - PROPAN | 30 | 71 | 50 B | 450 | 1000 | ||||
| G 20 - NATURGAS | 20 | 95 | 77 A | 450 | 1000 | ||||
| 25 | DUAL total** | G 30 - BUTAN | 30 | 345 | 2 x 72 B + 46 B | 2700 | 4750 | 57.4% | |
| G 31 - PROPAN | 30 | 339 | 2 x 72 B + 46 B | 2700 | 4750 | ||||
| G 20 - NATURGAS | 20 | 452 | 2 x 115 A + 71 A | 2700 | 5000 | ||||
| DUAL central | G 30 - BUTAN | 30 | 58 | 46 B | 300 | 800 | N.A. | ||
| G 31 - PROPAN | 30 | 27 | 46 B | 300 | 800 | ||||
| G 20 - NATURGAS | 20 | 76 | 71 A | 300 | 800 | ||||
- I henhold til EU forordering nr 66/2014 om gennemførelsesbestemmelser måling af direktiv 2009/125 / EF, brev udbyttet (EEgas brænder) beregnet for i henhold til EN 30-2-1 nyeste revision hjælp G20.
**Mount med bøsningen (B), hvis tilstede (fig. 14).
VEDLIGEHOLDELS
TYPE OG TVAERSNIT PÅ STRØMKABLER
| TYPE PÅ KOGEPLADE TYPE PÅ | STRÖMKABEL MONOFASE | |
| Gaskogeplade | H05 RR-F | Tvaersnit 3 x 0.75 mm² |
PAS PA!!!
Hvis man udskifter strømforsyningsktablet, skal jordledningen "B" ære længe end faseledningerne (fig. 15) og man skal overholde forskrifterne i afsnit 8.
ADVARSEL: VEDLIGEHOLDELSEN MÄ KUN UDFFÖRES AF AUTORISERET PERSONALE.
Gå bort fra ledningen og berør den ikke i tilfælde af fejl eller overskæring af ledningen. Endvidere skal apparatet frakobles og mA ikkeændes. Kontakt det nærmestre autoriserede servicecenter for at få afhjulpet problemet
TEKNISK SERVICEASSISTANCE OG RESERVEDELE
Inden apparatet forlader fabrikken er det afprøvet og indstillet af kvalificere de teknikere for at garantere de bedste Funktionssresultater.
Der fas originale resovedele hos vores tekniske servicecentre og autoriserede forhandlere.
Nodvendige reparationer aller indstlinger skal udfores med stor omhu og udelukkende af kvalificerede fagfolk.
Derfor anbefaler vi, at man altid kontakter forhandleren ell narmeste tekniske servicecenter og oplyser om mærke, model, serienummer og fejltypen. De pagaelnde data er patrykt typeskiltet, der sidder nederst pa apparatet og pa mærkatet pa emballagen.
Disse informationer gør det muligt for teknikeren at medbringe de rette reservedele, sä problemet kan Ioses hurtigst muligt. Det anbefales at skrive disse oplysninger her, sa de alto er ved händen:
MAERKE:
MODEL:
SERIE:
TEKNISKE DATA PÅ TYPESKILT
GWS3811.0ED
Kategori = II2H3B/P
G 30 - BUTAN = 30 mbar
G 31 - PROPAN = 30 mbar
G 20 - NATURGAS = 20 mbar
∑QnNATURGAS=6.0kW
Qn BUTAN = 436~g / h (G30)
Qn PROPAN = 429~g / h (G31)
Spending = 220 - 240V
Frekvens = 50 / 60Hz
GKS3820.0ED
Kategori = II2H3B/P
G 30 - BUTAN = 30 mbar
G 31 - PROPAN = 30 mbar
G 20 - NATURGAS = 20 mbarr
∑QnNATURGAS=4.75 kW
∑Qn BUTAN = 345 g/h (G30)
Qn PROPAN = 339~g / h (G31)
Spaending = 220 - 240V
Frekvens = 50 / 60 Hz
GKS9851.0ED
Kategori = II2H3B/P
G 30 - BUTAN = 30 mbar
G 31 - PROPAN = 30 mbar
G 20-NATURGAS = 20 mbar
Σ Qn NATURGAS = 13.5 kW
Qn BUTAN = 981g / h (G30)
QnPROPAN = 964g / h (G31)
Spending = 220 - 240V
Frekvens = 50 / 60Hz
GMS7651.0E
Kategori = II2H3B/P
G 30 - BUTAN = 30 mbar
G 31 - PROPAN = 30 mbar
G 20 - NATURGAS = 20 mbar
Σ Qn NATURGAS = 11.50 kW
Qn BUTAN = 836~g / h (G30)
Qn PROPAN = 821~g / h (G31)
Spending = 220 - 240V
Frekvens = 50 / 60Hz
GMS9651.0E
Kategori = II2H3B/P
G 30 - BUTAN = 30 mbar
G 31 - PROPAN = 30 mbar
G 20 - NATURGAS = 20 mbar
∑Qn BUTAN= 12.25 kW
Σ Qn NATURGAS = 12.50 kW
∑QnBUTAN= 891 (G30)
Qn PROPAN = 875 (G31)
Spaending = 220 - 240V
Frekvens = 50 / 60Hz
Dette apparat er mærket som foreskrevet i direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE). Dette direktiv fastlægger retningslinjerne for indsamling og genbrug af affald af elektrisk og elektronisk udstyr og er gældende i hele EU.
Kjaere kunde,
Barn må ikke leke med apparatet.
vennligst ta hensyn til ffolgende anbefalinger nár du monterer komponentene:
Vi anbefaler på det sterkeste Å feste den gule og grønne jordingskabelen til et effektivt jordingssystem.
Ved feil eller kutt i ledningen må du gå fra ledningen og ikke berøre den. Apparatet må i tillegg kobles fra og ikke slås på. Ring næmestre servicecenter for Å进展情况 problemet.
TEKNISK ASSISTANSE OG RESERVEDELER
Pas pà: dette apparat er beregnet til privat brug i hjemmet af privatpersoner.
SE
BESKRIVNING AV SPISHÄLLAR
GMS7651.0E GMS9651.0E
1 Dubbel kronabrannare WOK
pá 4000 W
2 Snabbbrannare pa 000 W
3 Halvsnabb bakre brannare pa 1750 W
4 Extra brännare pa 1000 W
5 Galler
6 Galler WOK (bara Dubbel krona brannare och DUAL)
7 Brannarvred nr. 3
8 Brannarvred nr. 4
9 Brannarvred nr. 2
10 Brannarvred nr. 1
25DUAL-brannare pa4750÷5000W
28 Brannarvred nr. 25
Pas p:a: dette apparat er beregnet til privat brug i hjemmet af privatpersoner.
