BRUGSANVISNING K 7 Power Control Kärcher

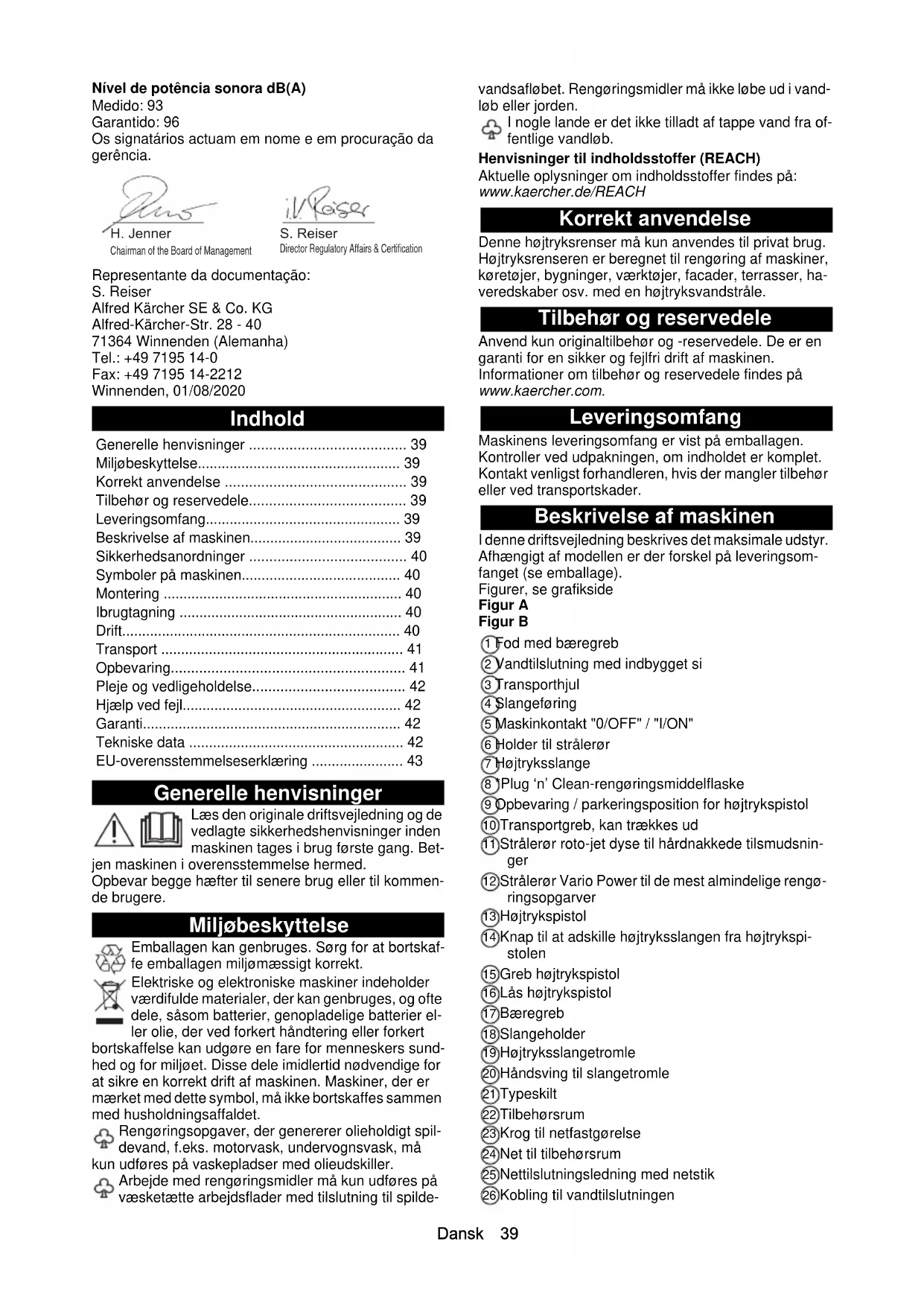

• dB(A) 96 96 K 7 Power Premium PowerDansk 39 Nível de potência sonora dB(A) Medido: 93 Garantido: 96 Os signatários actuam em nome e em procuração da gerência. Representante da documentação: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Alemanha) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/08/2020 Indhold Generelle henvisninger Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet- jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommen- de brugere. Miljøbeskyttelse Emballagen kan genbruges. Sørg for at bortskaf- fe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el- ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. Disse dele imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet. Rengøringsopgaver, der genererer olieholdigt spil- devand, f.eks. motorvask, undervognsvask, må kun udføres på vaskepladser med olieudskiller. Arbejde med rengøringsmidler må kun udføres på væsketætte arbejdsflader med tilslutning til spilde- vandsafløbet. Rengøringsmidler må ikke løbe ud i vand- løb eller jorden. I nogle lande er det ikke tilladt af tappe vand fra of- fentlige vandløb. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH Korrekt anvendelse Denne højtryksrenser må kun anvendes til privat brug. Højtryksrenseren er beregnet til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser, ha- veredskaber osv. med en højtryksvandstråle. Tilbehør og reservedele Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. Leveringsomfang Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Beskrivelse af maskinen I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsom- fanget (se emballage). Figurer, se grafikside Figur A Figur B 1 Fod med bæregreb 2 Vandtilslutning med indbygget si 3 Transporthjul 4 Slangeføring 5 Maskinkontakt "0/OFF" / "I/ON" 6 Holder til strålerør 7 Højtryksslange 8 *Plug ‘n’ Clean-rengøringsmiddelflaske 9 Opbevaring / parkeringsposition for højtrykspistol 10 Transportgreb, kan trækkes ud 11 Strålerør roto-jet dyse til hårdnakkede tilsmudsnin- ger 12 Strålerør Vario Power til de mest almindelige rengø- ringsopgarver 13 Højtrykspistol 14 Knap til at adskille højtryksslangen fra højtrykspi- stolen 15 Greb højtrykspistol 16 Lås højtrykspistol 17 Bæregreb 18 Slangeholder 19 Højtryksslangetromle 20 Håndsving til slangetromle 21 Typeskilt 22 Tilbehørsrum 23 Krog til netfastgørelse 24 Net til tilbehørsrum 25 Nettilslutningsledning med netstik 26 Kobling til vandtilslutningen Generelle henvisninger p. 39
• Miljøbeskyttelse p. 39
• Korrekt anvendelse p. 39
• Tilbehør og reservedele p. 39
• Leveringsomfang p. 39
• Beskrivelse af maskinen p. 39
• Sikkerhedsanordninger p. 40
• Symboler på maskinen p. 40
• Montering p. 40
• Ibrugtagning p. 40
• Drift p. 40
• Transport p. 41
• Opbevaring p. 41
• Pleje og vedligeholdelse p. 42
• Hjælp ved fejl p. 42
• Garanti p. 42
• Tekniske data p. 42
• EU-overensstemmelseserklæring Chairman of the Board of ManagementDirector Regulatory Affairs & Certification H. Jenner S. Reiser40 Dansk 27 ** Haveslange (stofforstærket, diameter mindst 1/ 2 tomme (13 mm), længde mindst 7,5 m, med al- mindelig lynkobling) 28 ** KÄRCHER sugeslange til vandforsyning fra åbne beholdere (ordrenr. 2.643-100.0) p. 43

• option, ** derudover nødvendigt Sikkerhedsanordninger 몇 FORSIGTIG Manglende eller ændrede sikkerhedsanordninger Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignore- res. Maskinkontakt Maskinkontakten forhindrer en utilsigtet start af maski- nen. Lås højtrykspistol Låsen spærrer højtrykspistolens greb og hindrer, at ma- skinen starter utilsigtet. Auto-stop-funktion Når grebet på højtrykspistolen slippes, frakobler tryk- kontakten pumpen, og højtryksstrålen stopper. Hvis der trykkes på grebet, tilkobles pumpen igen. Motorværn Maskinens motorværn frakobles ved for højt strømfor- brug. Symboler på maskinen Montering Figurer, se grafikside. Gør de medfølgende skruer og den passende skrue- trækker klar. Inden ibrugtagningen skal de løse dele, der følger med maskinen, monteres. Montering af tilbehørsnettet

1. Hæng tilbehørsnettet på krogene.

Figur C Stik højtryksslangen gennem slangeføringen

1. Stik højtryksslangen gennem slangeføringen bag-

vandtilslutning. Figur E Ibrugtagning Obs Sørg for, at den maksimalt tilladte netimpedans på til- slutningspunktet (sie kapitel Tekniske data) ikke over- skrides. Ved uklarheder vedrørende netimpedansen ved dit til- slutningspunkt, skal du kontakte dit forsyningsselskab.

1. Stil maskinen på en jævn flade.

2. Ved maskiner med slangetromle: Rul højtryksslan-

gen helt af slangetromlen.

3. Ved maskiner uden slangetromle:

Rul højtryksslan- gen helt af, og løsn eventuelle sløjfer og snoninger.

4. Træk højtryksslangen helt frem gennem slangefø-

5. Stik højtryksslangen ind i højtrykspistolen, til det kan

høres, at den går i hak. Obs Sørg for, at niplen er justeret korrekt. Figur F

6. Kontrollér, at forbindelserne er sikre ved at trække i

7. Sæt netstikket i en stikkontakt.

Vandforsyning Tilslutningsværdier, se typeskiltet eller kapitel Tekniske data. Overhold forskrifterne fra vandforsyningsvirksomhe- den. BEMÆRK Skader på grund af forurenet vand Forurening i vandet kan beskadige pumpen og tilbehø- ret. KÄRCHER anbefaler at bruge KÄRCHER-vandfiltret til beskyttelse (specialtilbehør, ordrenummer 4.730-059). Tilslutning til vandledningen BEMÆRK Slangekobling med aquastop på maskinens vandtil- slutning Beskadigelse af pumpen Brug aldrig en slangekobling med aquastop på maski- nens vandtilslutning. Du kan bruge en aquastop-kobling på vandhanen.

1. Sæt haveslangen på koblingen til vandtilslutningen.

Figur G Sug vandet ud af åbne beholdere Denne højtryksrenser er sammen med KÄRCHER-su- geslangen med kontraventil (specialtilbehør, bestillings- nr. 2.643-100) egnet til opsugning af overfladevand, f.eks. fra regnvandstønder eller damme (maksimal op- sugningshøjde, se kapitel Tekniske data). Ved sugedrift er koblingen til vandtilslutningen ikke nød- vendig.

hæng den på en vandkilde (f.eks. en regnvandstøn- de). Udluftning af maskinen

1. Tænd maskinen "I/ON".

2. Lås grebet på højtrykspistolen op.

3. Tryk på grebet på højtrykspistolen.

4. Lad maskinen køre mindst 2 minutter, indtil der kom-

mer vand ud uden bobler ved højtrykspistolen.

5. Slip grebet på højtrykspistolen.

6. Lås grebet på højtrykspistolen.

Drift BEMÆRK Tørløb på pumpen Beskadigelse af maskinen Hvis maskinen ikke opbygger et tryk inden for 2 minut- ter, skal du slukke maskinen og gøre som beskrevet i henvisningerne i kapitlet Hjælp ved fejl. Højtryksstrålen må ikke rettes mod perso- ner, dyr, tændt elektrisk udstyr eller mod sel- ve maskinen. Beskyt maskinen mod frost. Maskinen må ikke sluttes direkte til det of- fentlige drikkevandsnet.Dansk 41 Drift med højtryk BEMÆRK Beskadigelse af lakerede eller sarte overflader Overflader bliver beskadiget ved for lille stråleafstand, eller hvis der vælges et uegnet strålerør. Hold en stråleafstand på mindst 30 cm ved rengøring af lakerede overflader. Rengør ikke bildæk, lak eller sarte overflader som træ med roto-jet dysen.

1. Sæt et strålerør ind i højtrykspistolen, og fastgør det

ved at dreje 90°. Figur H

2. Tænd maskinen ("I/ON").

3. Lås grebet på højtrykspistolen op.

4. Tryk på grebet på højtrykspistolen.

5. Drej strålerøret Vario Power, indtil det krævede tryk-

trin vises på trykvisningen. Drift med rengøringsmiddel FARE Manglende overholdelse af sikkerhedsdatabladet Alvorlige sundhedsskader på grund af ukorrekt anven- delse af rengøringsmidlet Overhold sikkerhedsdatabladet fra rengøringsmiddel- producenten, specielt henvisningerne vedr. personligt beskyttelsesudstyr. Obs Rengøringsmidlet kan kun tilsættes ved lavtryk. Obs Til drift med rengøringsmidler er det nødvendigt med en Plug ‘n’ Clean-rengøringsmiddelflaske. KÄRCHER-ren- gøringsmiddel kan købes klar til brug i en Plug ‘n’ Clean- rengøringsmiddelflaske.

2. Tryk rengøringsmiddelflasken med åbningen nedad

på højtrykspistolen. Under driften tilsættes rengøringsmiddelopløsnin- gen til vandstrålen. Anbefalet rengøringsmetode

1. Spray en lille smule rengøringsmiddel på den tørre

overflade og lad det virke (ikke tørre).

2. Skyl den løsnede snavs af med højtryksstrålen.

Efter drift med rengøringsmiddel

1. Træk Plug 'n' Clean-rengøringsmiddelflasken ud af

Afbrydelse af driften

1. Slip grebet på højtrykspistolen.

Hvis grebet slippes, frakobles maskinen. Højtrykket i systemet bevares.

2. Lås grebet på højtrykspistolen.

3. Sæt højtrykspistol med strålerør i parkeringspositi-

4. Sluk maskinen "0/OFF" ved arbejdspauser over 5

minutter. Afslutning af driften 몇 FORSIGTIG Tryk i systemet Kvæstelser på grund af vand, der trænger ud ukontrol- leret under højtryk Højtryksslangen må kun afbrydes fra højtrykspistolen eller maskinen, når der ikke er tryk i systemet.

1. Slip grebet på højtrykspistolen.

3. Tryk på grebet på højtrykspistolen i 30 sekunder.

Det tryk, der er tilbage i systemet, reduceres.

4. Slip grebet på højtrykspistolen.

5. Lås grebet på højtrykspistolen.

6. Afbryd maskinen fra vandforsyningen.

7. Sluk maskinen "0/OFF".

8. Træk netstikket ud af stikkontakten.

Transport 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved transporten. Bær maskinen

1. Tryk transportgrebet ud, indtil man kan høre, at det

2. Træk maskinen i transportgrebet.

Transporter maskinen i køretøj

1. Inden liggende transport skal Plug ‘n’ Clean-rengø-

ringsmiddelflasken trækkes ud af holderen og luk- kes med låget.

2. Maskinen sikres mod at blive forskubbet eller vælte.

Opbevaring 몇 FORSIGTIG Manglende overholdelse af vægten Fare for kvæstelser og beskadigelse Vær opmærksom på maskinens vægt ved opbevaring. Opbevaring af maskinen

1. Stil maskinen på en jævn flade.

2. Adskil strålerøret fra højtrykspistolen.

3. Tryk på afbryderen på højtrykspistolen, og adskil

højtryksslangen fra højtrykspistolen. BEMÆRK Beskadigelse af højtryksslangen Beskadigelse af højtryksslangen på grund af forkert om- drejningsretning Vær opmærksom på slangetromlens omdrejningsret- ning ved opvikling.

4. Ved maskiner med slangetromle:

Drej slangetrom- len mod uret med håndsvinget, og rul højtryksslan- gen op.

5. Ved maskiner uden slangetromle:

Opbevar høj- tryksslangen på maskinen.

6. Pak nettilslutningsledning og tilbehør på maskinen

ned. Vær før længere tids opbevaring opmærksom på føl- gende henvisninger, se kapitlet Pleje og vedligeholdel- se. Frostbeskyttelse BEMÆRK Frostfare Apparater, der ikke er tømt helt, kan ødelægges på grund af frost.42 Dansk Tøm apparat og tilbehør helt. Beskyt apparatet mod frost. Følgende skal være opfyldt: Maskinen er afbrudt fra vandforsyningen. Højtrykspistolen er koblet fra højtryksslangen.

1. Tænd maskinen "I/ON".

2. Vent maks. 1 minut, til der ikke mere løber vand ud

ved højtryksslangen.

4. Maskinen og alt udstyr skal opbevares i et frostsik-

kert rum. Pleje og vedligeholdelse FARE Fare for elektrisk stød Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud. Maskinen er vedligeholdelsesfri, dvs. at du ikke skal ud- føre regelmæssig vedligeholdelse. Rengør sien i vandtilslutningen BEMÆRK Beskadiget si i vandtilslutningen Beskadigelse af maskinen på grund af vandforurening Kontroller sien for skader, inden den sættes ind i vand- tilslutningen. Rengør ved behov sien i vandtilslutningen.

1. Fjern koblingen fra vandtilslutningen.

2. Træk sien ud med en fladtang.

4. Sæt sien ind i vandtilslutningen.

Hjælp ved fejl Fejl skyldes ofte enkle årsager, som du selv kan afhjæl- pe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den auto- riserede kundeservice. FARE Fare for elektrisk stød Kvæstelser ved berøring på grund af strømførende dele Sluk for maskinen. Træk netstikket ud. Maskinen kører ikke

1. Tryk på grebet på højtrykspistolen.

2. Kontrollér, om den angivne spænding på typeskiltet

udløst: a Sluk maskinen "0/OFF". b Lad maskinen afkøle 1 time. c Tænd maskinen "I/ON", og tag den i drift igen. Hvis fejlen forekommer flere gange, skal maskinen kontrolleres af kundeservice. Maskinen starter ikke, motor brummer Spændingssvigt på grund af svagt strømnet eller ved brug af et forlængerkabel

1. Ved tilkobling skal der først trykkes på grebet på høj-

trykspistolen, derefter tændes maskinen "I/ON". Trykket i maskinen opbygges ikke Vandtilførslen er for lav

1. Åbn vandhanen helt.

2. Kontrollér, at vandtilløbet har tilstrækkelig transport-

mængde. Sien i vandtilslutningen er tilsmudset.

1. Træk sien i vandtilslutningen ud med en fladtang.

2. Rengør sien under rindende vand.

Der er luft i maskinen.

a Tænd maskinen uden tilsluttet strålerør i maks. 2 minutter. b Tryk på højtrykspistolen, og vent, til der kommer vand ud uden bobler ved højtrykspistolen. c Tilslut strålerøret. d Overhold den maksimale indsugningshøjde ved sugedrift (se kapitel Tekniske data). Kraftige tryksvingninger

1. Rengør højtryksdysen:

a Fjern smuds fra dysehullet med en nål. b Skyl højtryksdysen forfra med vand.

2. Kontroller vandindløbsmængden.

1. En lille utæthed på maskinen er tekniske betinget.

Send bud efter den autoriserede kundeservice ved stor utæthed. Rengøringsmidlet suges ikke ind

2. For apparater med slangetrommel:

2. Skru sugeslangen på apparatets vanntilkobling og

dreie det 90° rundt. Figur H

6. Koble apparatet fra vannforsyningen.

1. Før liggende transport må du ta Plug’n’Clean-ren-

gjøringsmiddelflasken ut av holderen og sette på lokket.

2. Sikre apparatet så det ikke kan skli eller velte.

4. For apparater med slangetrommel:

2. Vent i maksimalt 1 minutt til det ikke kommer mer

3. Kontroller om strømledningen er skadet.

Det er luft i apparatet.

7. Anslut nätkontakten till eluttaget.
