BRUGSANVISNING IB 740 Adv Kärcher

Læs original brugsanvisning inden første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Sikkerhedsanvisninger .... DA .. 1

Bestemmelsesmæssig anvendelse DA 2

Funktion ..... DA .. 2

Betjeningselementer..... DA .. 2

Ibrugtagning ..... DA .. 3

Betjening. DA . 4

Ud-af-drifttagning ..... DA .. 5

Transport. DA . 5

Opbevaring ..... DA .. 5

Hjælp ved fejl ..... DA .. 6

Tekniske data ..... DA .. 9

Tilbehør. DA . 10

Garanti DA . 10

	Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.
	Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Sikkerhedsanvisninger

Maskinen må kun bruges af personer som har læst denne driftsvejledning. Der skal især tages hensyn til sikkerhedsanvisningerne.

→ Driftsvejledningen bør opbevares således, at den til enhver tid står til rådighed.

Faregrader

Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

Advarsel

Symboler på apparatet

Farer for personskader på grund af flyven-de tørispellets.. Strålepistolen må ikke rettes imod personer. Tredje personer skal holdes fjernt fra arbejdsområdet under driften (f.eks. ved afspærring).

Under driften må dysen og tørisstrålen ikke berøres.

Risiko

Kvælningsfare igennem kuldioxid. Tørispellets består af fast kuldioxid. Under driften stiger luftens kuldioxidindhold på arbejdspladsen. Arbejdspladsen skal udluftes tilstrækkeligt, brug evt. et advarselsapparat. Tegn på et højt kuldioxidindhold i luften:

- 3...5%: Hovedpine, høj åndedrætsrytme.

- 7...10%: Hovedpine, kvalme evt. bevidstløshed.

Stands maskinen omgående ved disse tegn og gå ud for at få frisk luft, inden arbejdet fortsættes skal udluftningsforanstaltningerne forbedres eller brug en respirator.

Kulddioxid er tungere end luft og samler sig i mindre rum, dyb liggende rum eller i lukke-de beholdere.

Sørg for tilstrækkelig ventilation af arbejdspladsen.

Bemærk tørisproducentens sikkerhedsdatablad.

Risiko

Fare for personskader på grund af elektrostatiske afladninger, fare for materialeskader på el-komponenterne. Ved rengøringen kan rengøringsgenstanden oplades elektrisk. Rengøringsgenstanden skal jordes og være jordet under hele rengøringsarbejdet.

△RISIKO

Fare på grund af elektrisk stød. Træk netstikket ud af stikdåsen inden styringsskabet åbnes.

RISIKO

Fare for kuldeforbrændinger. Tøris har en temperatur på -79 °C. Tøris og andre maskindele må aldrig berøres uden værn.

Risiko

Farer for personskader på grund af flyven-de tørispellets eller snavspartikler. Brug tætte beskyttelsesbriller.

Farer for personskader på grund af flyven-de tørispellets eller snavspartikler.

Brug beskyttelseshandsker EN 511 og beskyttelsesdragter med lange ærmer.

RISIKO

Fare på grund af elektrisk stød. Træk netstikket ud af stikdåsen inden styringsskabet åbnes.

Generelle sikkerhedsanvisninger

RISIKO

Fare for personskader på grund af en util- sigtet start af maskinen. Træk stikket ud af stikdåsen, inden der arbejdes med maski- nen.

Risiko

Fare for kuldeforbrændinger igennem tøris eller kolde maskindele. Brug en velegnet beskyttelsesdragt mod kulde ved arbejdet på maskinen eller fjern tøris og lad maskinen varme op.

Tøris må aldrig tages i munden.

Advarsel

Ulykkesrisiko på grund af strålepistolens tilbageslagskraft. Find en sikker ståplads og hold strålepistolen godt fast inden aftrækkeren bruges.

Risiko

Farer for personskader på grund af flyven-de genstande. Lette rengøringsgenstande skal fikseres for at forhindre at tørisstrålen river dem med.

Advarsel

Maskinen må ikke bruges, hvis der er andre personer uden beskyttelsesdragter i nærheden.

Tag maskinen ikke i brug, hvis strømtilslutningsledningen eller vigtige dele af maskinen, som f.eks. sikkerhedselementer, højtryksslanger eller sprøjtepistoler, er beskadigede.

Kvæstelsesfare igennem doseringsindretningen. Maskinens netstik skal trækkes ud af stikdåsen inden beskyttelsespladen i tørisbeholderen fjernes.

Forskrifter og direktiver

For driften af dette anlæg gælder følgende forskrifter og direktiver i Tyskland (kan rekvireres via Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• BGV D 26 Strålearbejder
  – Gennemføringsanvisning til BGV D 26
  – BGR 117 Arbejde i trange rum
  – BGR 189 Brug af beskyttelsesdragter
  – BGR 195 Brug af beskyttelseshandsker
  – BGR 500 arbejder med stråleapparater
  – BGI 534 Arbejde i trange rum
• BGI 836 Gasadvarer

Sikkerhedsanordninger

Nødstop-knap

Slukke i nødstilfælde

→ Giv slip for strålepistolens aftrækker
→ Tryk på nødstop-knappen.

Tørisdoseringen standses og luftstrømmen ud af mundstykket afbrydes.

→ Afbryde trykluftforsyningen.

Bestemmelsesmæssig an- vendelse

Maskinen bruges til at fjerne tilsmudsninger med tørispellets som accelereres af en luftstråle.

Maskinen må ikke bruges i omgivelser der er udsat for eksplosionsfare.

Som strålemiddel må kun bruges tørispellets. Brugen af andre strålemidler kan føre til skader på maskinen.

Funktion

Trykluft när frem til strålepistolen over en trykreduktionsventil. Hvis strålepistolens aftrækker betjenes, åbnes ventilen og luftstrålen kommer ud af strålepistolen.

Desuden doseres tørispellets via doseringsanordningen ind i luftstrålen. Ved model „IB 7/40 Advanced“ kan man afbryde doseringen på strålepistolen. Tørispellets støder på den overflade som skal renses og fjerner tilsmudsningen. Igennem tørispellets, som er -79 °C kold, opstår yderligere termospændinger imellem tilsmudsning og rengøringsgenstanden, som også hjælper med til at løsne tilsmudsninger. Hvis tørisen støder på, forvandler det sig yderligere i gasformet kuldioxid og kræver et volumen der er 700 gange større. Snavs som blev infiltreret igennem tørisen bliver deri- gennem sprængt bort.

Under stråledriften sørger en ryster på tøris- beholderen for en konstant glidning af tøris- pellets.

Betjeningselementer

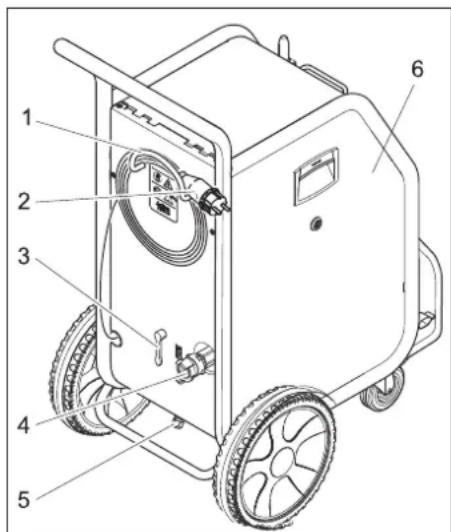

Maskine

1 Bøjle
2 Låg til tørisbeholderen
3 Holder til strålepistolen
4 Opbevaringssted til tilbehør
5 Betjeningsfelt
6 Kobling styringsledning
7 Jordwire med klemme (kun IB 7/40 Advanced, option hos IB 7/40 Classic)
8 Kobling strålemiddelslange
9 Styringshjul med stopbremse
10 Transportgreb, sikkerhedsbøjle
11 Tøris-udgang, til tømning af beholderen

3 Trykreduktionsventil, kondensat-tømning af vandudskilleren
4 Trykluft tilslutning
5 Kondensatbortledning
6 Sikring F1, under sidebeklædningen

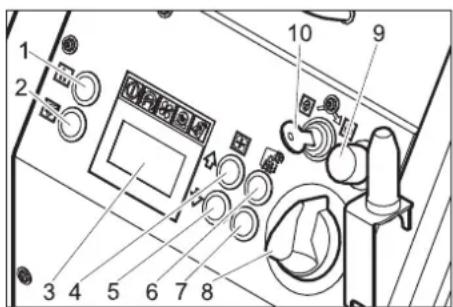

Betjeningsfelt

1 Tast statistik, nulstilling af tæller
2 Tast tømning tørisbeholder
3 Display
4 Tast Forhøj stråletryk
5 Tast Reducer stråletryk
6 Tast Forhøj tøris-dosering
7 Tast Reducer tøris-dosering
8 Afbryder
9 Nødstop-knap
10 Nøglekontakt

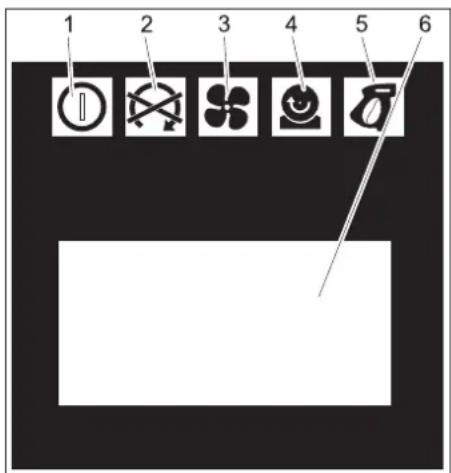

Display

1 2 3 4 5 6

1 Kontrollampe styrespænding grøn: Styrespænding i orden rød: Styrespænding for lav gul: Tømning tørisbeholder aktiv
2 Kontrollampe nødstop rød: Nødstop-knap aktiveret grøn: Nødstop-knap ikke aktiveret
3 Kontrollampe trykluft grøn: Tryk i orden orange: valgt stråletryk ikke nået rød: tryk for lavt (under 0,15 MPa/1,5 bar)
4 Kontrollampe doseringsindretning grøn: Drev i orden rød: Fejl ved drev
5 Kontrollampe strålepistol grøn: Strålepistol i orden orange: Aftrækkeren på strålepistolen aktiveret under tilkobling rød: Strålepistolen ikke i stikket eller styreledning beskadiget
6 Indikatorfelt

Stråleindretning

1 Mundstykke
2 Strålepistol
3 Aftrækker
4 Sikringsknap
5 Kobling strålemiddelslange
6 Kobling styringsledning

8 Tast Forhøj tøris-dosering
9 Tast Forhøj stråletryk
10 Tast Reducer stråletryk
11 Tast Reducer tøris-dosering

Ibrugtagning

Risiko

Farer for personskader på grund af flyven-de tørispellets.

Kontroller om alle komponenter, især strålemiddelslangen, er i en god tilstand hvis maskinen forberedes. Udskift komponenter som har skader mod nye komponenter. Rens tilsmudsede komponenter og kontroller dem med hensyn til god funktionstilstand.

→ Stil maskinen på en plan og vandret flade og bloker styringshjulenes stopbremse.
Strålemiddelslangen forbindes med maskinen og sikres.
Strålepistolen forbindes med strålemiddelslangen og sikres.
→ Forbind styringsledningen med maskinen.
→ Forbind styringsledningen med strålepi-stolen.

Mundstykker

OBS

Udvalg af mundstykker er afhængigt af ren-gøringsgenstandens materiale og til-smudsningen.

Alle mundstykker skrues på strålepistolens gevind uden værktøj. Nøglefladerne på mundstykket tjener til at løsne fastsiddende mundstykker med en gaffelnøgle.

Risiko

Fare for personskader på grund af en util- sigtet start af maskinen. Sluk for maskinen før dysen skiftes.

Advarsel

Fare for personskader hvis den kolde dyse berøres. Opvarm dysen før den berøres eller brug sikkerhedshandsker.

Forsigtig

Fare for kuldesammensvejsning. Mund-stykkets gevind smøres med det vedlagte fedt før monteringen.

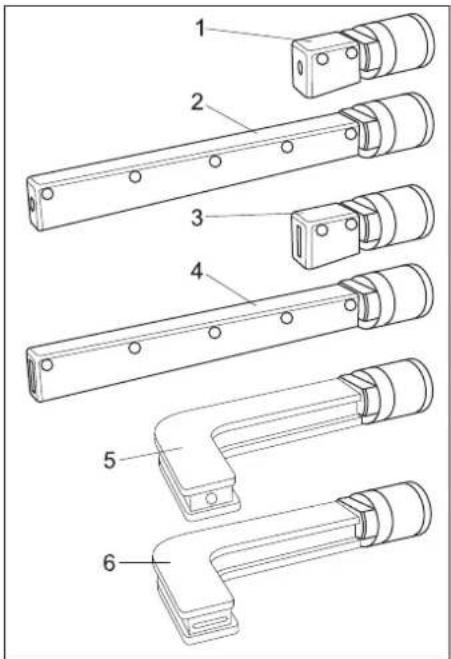

Stråledyser

Ved siden af de medleverede stråledyser findes der yderligere flad- og rundstråledyser i forskellige udgaver som tilbehør.

1 Rundstråledyse, kort
2 Rundstråledyse, lang
3 Fladstråledyse, kort
4 Fladstråledyse, lang, med i leveringsomfanget
5 rundstråledyse, afvinklet, med gummi-armering
6 fladstråledyse, afvinklet, med gummiarmering

→ Sæt dysen på strålepistolens gevindtap og stram den med hånden.

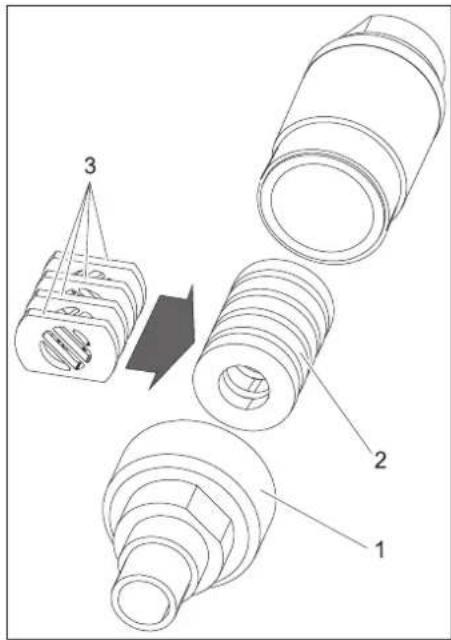

Scrambler (tilbehør)

Justeringen af de 4 perforeringsplader i scrambleren fastlægger findelingens grad.

Vælge findelingens grad:

1 forskruning
2 magasin
3 hulplade

→ Fjern skruer.
→ Tag magasin med hulpladerne ud.

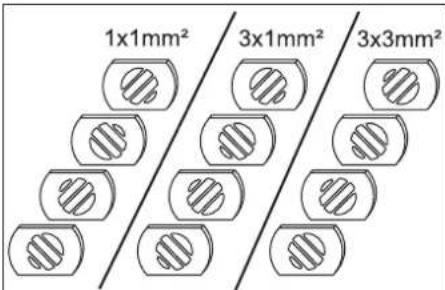

1x1mm² 3x1mm² 3x3mm²

→ Placér hulpladerne i magasinet som vis foroven (3 muligheder). Målene på bille- det refererer til gennemgangsåbningernes størrelse.
→ Sæt magasinet med hulpladerne ind i scrambleren.
→ Skru skruerne på og stram dem.

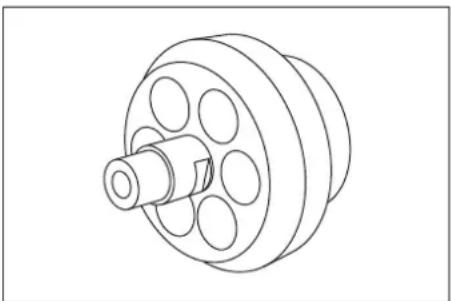

Dyseforlængelse (tilbehør)

Imellem strålepistol og dyse kan der isættes en forlængelse.

Håndgrebet kan gøres fast på forlængelsen

Arbejdsbelysning (tilbehør)

Arbejdsbelysningen sidder mellem strålepi- stolen og dysen. Tænding og slukning er beskrevet i kapitel "Betjening/grundindstill- linger"

Tilslutte trykluft

OBS

For en fejlfri drift skal trykluften have et lavt fugtindhold (maksimal 5% relativ luftfugtighed, dugpunkt under 0°C). Trykluften skal være fri for olie, snavs og fremmedlegemer. Trykluften skal være tør og fri for olie, mindst en efterkøler og en udskiller skal være indkoblet efter kompressoren.

→ Luk trykaflastningsventilen.
→ Tilslut trykluftens tilførselsledning på apparatets tryklufttilslutning Det maks. tilladte forsyningstryk på 1MPa (10 bar) må ikke overskrides.

Tilslutning til strømforsyningen

Risiko

Fare på grund af elektrisk stød. El-tilslutningen skal gennemføres af en el- installatør og svare til IEC 60364-1. Maskinen må kun tilsluttes til en strømfor- syning med beskyttelses-jord. Den brugte stikkontakt skal være let tilgæn- geligt og have en højde på mellem 0,6 og 1,9 m fra gulvet.

Den brugte stikkontakt skal være placeret således at den er synligt for brugeren. Maskinen skal sikres med en FI-beskyttelseskontakt type B, 30 mA.

Kontroller maskinens strømtilslutningsledning før hvert brug med hensyn til skader. Maskinen må aldrig bruges med et beskadiget kabel. Et beskadiget kabel skal udskiftes af en el-installatør.

Forlængelseskablet skal garanterer for en IPX4-beskyttelse og kablets udførelse skal mindst svare til H 07 RN-F 3G1,5.

→ Sæt netstikket i en stikdåse.

Betjening

Påfyldning af tøris

Risiko

Fare for kuldeforbrændinger. Tøris har en temperatur på -79 °C. Tøris og andre maskindele må aldrig berøres uden værn. Brug sikkerhedshandsker og en beskyttelsesdragt.

Farer for skader på maskinen. Som strålemiddel må kun bruges tørispellets. Brugen af andre strålemidler fører til et tab af garantien.

→ Luk dækslet til tørisbeholderen.

OBS

For at forhindre fejl på grund af smeltede tørispellets, er det praktisk at bruge tørisbeholderens indhold fuldstændigt inden beholderen påfyldes igen. Kør apparatet inden længere arbejdspauser, til tørisbeholderen er tom eller tøm beholderen ved hjælp af funktion Tømning af tøris.

Indstillinger

OBS

Indstillingerne er afhængigt af rengøringsgenstandens materiale og tilsmudsningen.

→ Frigiv nødstop-knappen ved at dreje den.
→ Sæt hovedafbryderen på "l".
→ Drej nøglekontakten med uret.

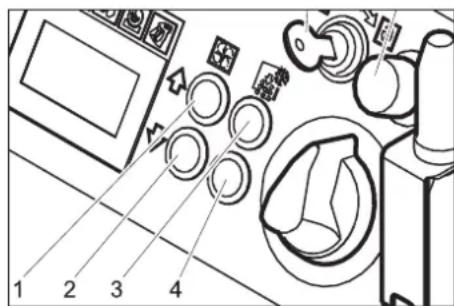

→ Indstil stråletrykket med tasterne Forhøj/reducer stråletryk.

OBS

Jo højere stråletrykket er indstillet, desto stærkere (aggressivere) er rengøringseffekten.

→ Indstil stråletrykket med tasterne Forhøj/reducer tørisdosering
→ Drej nøglekontakten mod uret og træk nøglen af.

Ved den automatiske lukning af nøglehullet forhindres forurening under driften.

Når nøglen er fjernet, er apparatet sikret mod at indstillinger forstilles og statistikværdier nulstilles.

Drift

→ Vedligeholdelsesarbejder bør gennemføres dagligt "inden driftsstart" (se afsnit "Vedligeholdelse og pleje").

Risiko

Farer for personskader på grund af flyven-de tørispellets.. Strålepistolen må ikke rettes imod personer. Tredje personer skal holdes fjernt fra arbejdsområdet under driften (f.eks. ved afspærring).

Under driften må dysen og tørisstrålen ikke berøres.

Før forbindelsen imellem strålepistol og strålemiddelslangen og imellem strålemiddelslangen og maskinen adskilles, skal maskinen være fir for tryk og netstikket trækkes ud af stikdåsen.

→ Arbejdsområdet skal afspærres for at forhindre at personer har adgang under driften.

Risiko

Kvælningsfare igennem kuldioxid. Tørispellets består af fast kuldioxid. Under driften stiger luftens kuldioxidindhold på arbejdspladsen. Arbejdspladsen skal udluftes tilstrækkeligt, brug evt. et advarselsapparat. Tegn på et højt kuldioxidindhold i luften:

• 3...5%: Hovedpine, høj åndedrætsrytme.
• 7...10%: Hovedpine, kvalme evt. bevidstløshed.

Stands maskinen omgående ved disse tegn og gå ud for at få frisk luft, inden arbejdet fortsættes skal udluftningsforanstaltningerne forbedres eller brug en respirator. Bemærk tørisproducentens sikkerhedsdatablad.

Risiko

Fare på grund af sundhedsfarlige stoffer. Hvis der under arbejdet kan opstå sundhedsfarligt støv, skal der træffes tilsvaren-de sikkerhedsforanstaltninger inden arbejdet startes.

Risiko

Eksplosionsrisiko!

Dele af let metal og jern må ikke bearbejdes samtidigt.

Hvis dele af let metal og jern skal bearbejdes i skift, skal arbejdsrummet rengøres inden det pågældende materiale bearbejdes.

→ Sørg for tilstrækkeligt ventilation ved a bejdet i trange rum for at holde kuldioxidkoncentrationen i rummets luft under den farlige værdi.
→ Fikser evt. rengøringsgenstanden.

Risiko

Fare for personskader på grund af elektrostatiske afladninger, fare for materialeskader på el-komponenterne. Ved rengøringen kan rengøringsgenstanden oplades elektrisk. Rengøringsgenstanden skal jordes og være jordet under hele rengøringsarbejdet.

Advarsel

Risiko for beskadigelse på grund af fremmedlegemer som falder ind i tørisbeholderen. Under driften skal tørisbeholderens låg være lukket.

→ Forbind jordwiren (kun ved IB 7/40 Advanced) elektrisk ledende med rengøringsgenstanden eller forbind rengøringsgenstanden på en anden måde med jorden.
→ Brug beskyttelsesdragt, beskyttelseshandsker, tætte beskyttelsesbriller og høreværn.
→ Aktivering af trykluftforsyningen.
→ Frigiv nødstop-knappen ved at dreje den.

→ Vælg en sikker ståplads og sørg for en sikker kropsholdning for ikke at tabe li-gevægten på grund af strålepistolens tilbageslagskraft.

For at forhindre, at der pludseligt påstår tilbagestød, kan der indstilles en langsom forhøjelse af stråletrykket (se „Betjening/grundindstillinger“, menupunkt Softstart).

→ Tryk sikringsknappen på strålepistolen.
→ Aktiver tørisstrålen ved at trykke strålepistolens aftrækker og gennemfør rengøringen.

OBS

Ved model IB 7/40 Advanced kan doseringen af tørispellets tændes/slukkes med knap Tænd/Sluk på strålepistolen. Ved afbrudt dosering lyser knappen rødt, på displayet vises „Ice off“.

Ved model IB 7/40 Advanced kan man desuden justere stråletrykket og tørismængden på strålepistolen.

Advarsel

Farer for skader på doseringsindretningen på grund af snavs. Veds stråledriften skal tørisbeholderens dæksel være lukket for at forhindre at afstrålte tilsmudsninger kan trænge ind.

Slukke i nødstilfælde

→ Giv slip for strålepistolens aftrækker
→ Tryk på nødstop-knappen.

Tørisdoseringen standses og luftstrømmen ud af mundstykket afbrydes.

→ Afbryde trykluftforsyningen.

Idriftsættelse efter nødstop

→ Frigiv nødstop-knappen ved at dreje den.

Afbrydelse af driften

→ Giv slip for strålepistolens aftrækker
→ Ved pauser kan strålepistolen sættes på maskinens holder.

OBS

Ved længere driftsafbrydelser kan tørispellets i tørisbeholderen sammensmelte. Driften bør om muligt ikke afbrydes i mere end 20 minutter. Ved længere afbrydelser tømmes tørisbeholderen.

Aftømning af kondensat

En vandudskiller rengør den trykluft, der tilføres apparatet. Derved samles kondensatet i vandudskilleren, der skal tømmes fra tid til anden.

→ Stil opsamlingsbeholderen under kondensataftømningen.
→ Åbn trykaflastningsventilen langsomt og vent til kondensatet er løbet ud af apparatet.

OBS

Bortskaf kondensatet efter reglerne, tænk på miljøet.

Statistik-funktion

Hentning af værdier

→ Sæt hovedafbryderen på "l".
→ Tryk kort tasten Statistik, driftstiden vises.
t: Driftstimer siden sidste nulstilling. T: Samlet driftstid
→ Tryk kort tasten Statistik, tørismængden vises.
m: Driftstimer siden sidste nulstilling. M: Tørismængde i alt.
→ Tryk kort tasten Statistik, den gennemsnitlige tørismængde vises.
q: Gennemsnitligt forbrug af tøris siden sidste nulstilling.
Q: Gennemsnitligt forbrug af tøris i alt.

Nulstilling af værdier

→ Drej nøglekontakten med uret.
→ Hold tasten Statistik nede i 4 sekunder.

OBS

De samlede værdier kan ikke slettes.

Hovedindstillinger

→ Tryk tasten Forhøj stråletryk og Reducer stråletryk samtidigt og hold dem nede, drej nøglekontakten med uret.

I driftsarten Grundindstillinger har tasterne følgende funktioner:

1 Forhøj værdi
2 Reducer værdi
3 Menupunkt op
4 Menupunkt ned

Menupunkt	Juste-ringsom-råde	Beskrivelse
	0, 1, 2, 3,4, 5 se-kunder	Langsom start, varighedtil det valgte stråletryk ernået
Softstart	1, 2, 3, 4,5 minutter	Varighed af tøris-tøm-ningsproces
T_Dump
Language	metric,imperial	Måleenhedermetric: kg/h, MPaimperial: lbs, psi
Lighting	ON/OFF Dysebelysning (ekstra-udstyr) til/fra
Demo-Mode	ON/OFF Demonstrationsfunkti-on: Betjeningen simule-res, trykluft- ogtøristilførsel er spærret.

Fare for kuldeforbrændinger. Tøris har en temperatur på -79 °C. Tøris og andre maskindele må aldrig berøres uden værn. Brug sikkerhedshandsker og en beskyttelsesdragt.

Risiko

Farer for personskader på grund af flyven-de tørispellets.. Strålepistolen må ikke rettes imod personer. Tredje personer skal holdes fjernt fra arbejdsområdet under driften (f.eks. ved afspærring).

→ Lås trykluftforsyningen.
→ Stil opsamlingsbeholderen under kondensataftømningen.
→ Åbn trykaflastningsventilen langsomt og vent til kondensat og trykluft er løbet ud af apparatet.
→ Sæt en opsamlingsbeholder under tør-is-udløbet.
→ Tryk tast Tømning tørisbeholder og vent til tørisbeholderen er tom.
Tøris-tømningen stoppere efter den for- udindstillede tid (se „Grundindstillinger“). Ved behov tryk tasten Tømning tørisbe- holder flere gange.

OBS

Bortskaf kondensatet efter reglerne, tænk på miljøet.

Ulykkesrisiko på grund af tørisrester i maskinen. For at forhindre farer på passagerer igennem kuldioxid, skal tørisen fjernes fuldstændigt fra maskinen inden transporten i et lukket køretøj.

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Inden transporten skal alle trin i kapitel "Ude af drift sætning" gennemføres.
→ Sæt maskinen på transportkøretøjet.
→ Styringshjulenes bremser skal sættes fast.
→ Fastgør maskinen på køretøjet med spændingsrem.

Opbevaring

Forsigtig

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares indendørs.

Risiko

Kvælningsfare pga. samling af kuldioxid. Tørispellets må kun opbevares i godt ventilerede rum.

Vedligeholdelsesanvisninger

Regelmæssig vedligeholdelse i henhold til nedenstående vedligeholdelsesplan er forudsætningen for et driftssikkert anlæg.

Brug udelukkende originale reservedele fra producenten samt øvrige dele, som producenten har anbefalet, som f.eks.

Ulykkesrisiko ved arbejder på maskinen. Inden arbejder på maskinen skal alle trin i kapitlet "Ude af drift sætning" gennemføres.

Risiko

Fare for kuldeforbrændinger igennem tøris eller kolde maskindele. Brug en velegnet beskyttelsesdragt mod kulde ved arbejdet på maskinen eller fjern tøris og lad maskinen varme op.

Tøris må aldrig tages i munden.

Advarsel

Risiko for beskadigelse. Strålepistolen må ikke renses med opløsningsmidler, benzin eller olieholdige rensemidler.

Serviceaftale

For at sikre en pålidelig drift af anlægget anbefaler vi at tegne en serviceaftale. Kontakt venligst Kärcher kundeservice.

Vedligeholdelsesskema

Dagligt inden driftsstart

→ Kontroller strålemiddelslangen omhyggeligt med hensyn til revner, folder og andre skader. Bløde steder i slangen hentyder til slitage på slangens indvendige side. Defekt eller slidt slange skal erstattes med en ny slange.
→ Kontroller el-kabler og stik med hensyn til skader. Defekte dele skal udskiftes fra kundeservice.

Servicearbejde for hver 100 driftstimer

→ Kontroller koblinger på strålemiddelslangen. på maskinen og på strålepistolen med hensyn til skader og slitage. Udskift defekt slange, defekte koblinger på maskinen eller strålepistolen skal udskiftes af kundeservice.
→ Kontroller doseringsindretningen med hensyn til skader og utætheder. Hvis skader/utætheder konstateres, kontakt kundeservice.
→ Kontroller om baghjulenes befæstelseshætter sidder stramt.

Alle 500 timer eller en gang om året

→ Kontrol af maskinen igennem kunde-service.

Alle 2 år

→ Strålemiddelslangen skal mindst udskiftes alle 2 år.

Åbne maskinen

Til gennemførelse af nogle vedligeholdelsesarbejder skal maskinens sideskærme fjernes.

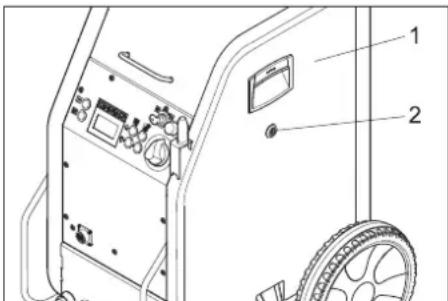

1 Sideskærme
2 Hurtiglås

→ Åbn hurtiglåsen mod uret.
→ Fjern sidebeklædningen.

Vedligeholdelsesarbejder

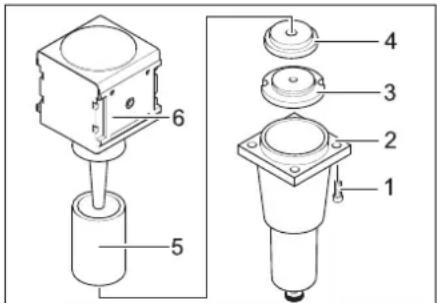

Udskift filterindsatsen i vandudskilleren.

→ Skru 4 skruer ud.
→ Fjern bunden.
→ Skru møtrikken af.
→ Fjern skiven.
→ Fjern filterindsatsen og udskift med en ny filterindsats.
→ Vandudskilleren monteres igen i omvendt rækkefølge.

Kontroller

Ifølge BGV D 26 skal følgende kontroller på maskinen gennemføres af en sagkyndig person. Resultaterne af disse kontroller skal noteres i et kontrolattest. Kontrolattesten skal opbevares fra ejeren indtil den næste kontrol.

Efter driftsafbrydelse for mere end et år

→ Kontroller maskinens tilstand og funktioner med hensyn til god orden.

Efter forandring af opstillingsstedet.

→ Kontroller maskinens tilstand, funktioner og opstilling med hensyn til god orden.

Efter vedligeholdelsesarbejder eller forandringer som kan have indflydelse på driftssikkerheden.

→ Kontroller maskinens tilstand, funktioner og opstilling med hensyn til god orden.

Hjælp ved fejl

FARE

Ulykkesrisiko ved arbejder på maskinen. Inden arbejder på maskinen skal alle trin i kapitlet "Ude af drift sætning" gennemføres.

Risiko

Fare for kuldeforbrændinger igennem tøris eller kolde maskindele. Brug en velegnet beskyttelsesdragt mod kulde ved arbejdet på maskinen eller fjern tøris og lad maskinen varme op.

Tøris må aldrig tages i munden.

Fejl med visning på displayet

Display-visning	Kontrollampe (KL)	Mulig årsag Afhjælpning Fra hvem
E001 KL styrespænding lyser rødt		Styrespænding for lav Afbryd apparatet, vendt et øjeblik, tænd apparatet igen.Få stikdåsen kontrolleret.Hvis fejlkoden vises igen skal Kärcher-kundeservice kontaktes	Betjener
E002 KL nødstop lyser rødt		Nødstop-knappen er trykket ind.	Frigiv nødstop-knappen ved at dreje den. Betjener
E003 KL trykluft lyser rødt Tryk		tryklufttilførselen for lavt ∅g trykketAfbryd apparatet, vendt et øjeblik, tænd apparatet igen.	Betjener
E004 KL dosering lyser rødt		Fejl i doseringsenheden Afbryd apparatet, vendt et øjeblik, tænd apparatet igen.Hvis fejlkoden vises igen skal Kärcher-kundeservice kontaktes	Betjener
E005 KL strålepistolen ly-ser rødt		Forbindelse mellem apparat og strålepistolen er afbrudt.	Kontroller om der er korrekt forbindelse i koblingerne i styreledningen.Kontroller styrekablet for skader.	Betjener
E006 KL strålepistolen ly-ser rødt		Kortslutning i strålepistol eller styrekabel	Udskift strålepistol eller stråleslanger med styrekabel.	Betjener
E007 KL trykluft lyser rødt Fejl v		ved trykluft-regulerings-ventil	Kontakt kundeservice. Betjener
E008 KL strålepistolen ly-ser orange		Aftrækkeren på strålepistolen blev betjent under tilkobling el-ler ved frigivelse af nødstop-knappen.	Giv slip for strålepistolens aftrækker Betjener

Fejl uden visning på displayet

Fejl Mulig årsag Afhjælpning Fra hvem
Ingen displayvisning til trods for tændt ho-vedafbryder	Netstikket ikke sat ind i stikdåsen. Sæt stikket i en stikkontakt. Betjener
	Sikring F1 blev aktiveret Fjern sidebeklædningen og løsn sikring F1 ved at trykke på den.	Betjener
Ingen trykluftstråle til trods for trækket af-trækker	Trykluftforsyningen har for lavt tryk Kontroller trykket. Betjener
	Stråletrykket er indstillet for lavt. Indstil et højere stråletryk. Betjener
	Spændingsforsyningen er afbrudt. Kontroller spændingsforsyningen. Kontrollampe "Maskine tændt" skal lyse grønt.	Betjener
	Nødstop-knappen er trykket ind. Frigiv nødstop-knappen ved at dreje den. Kon-trollampe "Maskine tændt" skal lyse grønt.	Betjener
	Styringsledningerne ikke tilsluttet korrekt Kontroller forbindelsen imellem styringsledning og strålepistol som også imellem styringsledning og maskinen.	Betjener
	Styringsledning er defekt Udskifte strålemiddelslangen. Betjener
Trykluftstråle for svagt	Stråletrykket er indstillet for lavt.	Indstil et højere stråletryk.	Betjener
	Trykluftforsyningen har ikke nok tryk eller kompressorens kapacitet er for lavt.	Kontroller trykket og kapaciteten.	Betjener
	Filterindsatsen i vandudskilleren tilstoppet.	Udskift filterindsatsen i vandudskilleren.	Betjener
	Strålemiddelslange eller strålepistol tilstop-pet	Strålemiddelslange og strålepistol skal optøs og tilstopningen skal fjernes. ∅g arbejdstrykket og / eller reducer tørisdosering.	Betjener
Ingen tørispellets i trykluftstrålen	Tørispellets doseringsanordning slukket (kun IB 7/40 Advanced), knap Tænd/sluk tøris-dosering lyser rødt, displayvisning „Ice off“.	Tryk tast tørisdosering ved strålepistolen.	Betjener
	Tørisbeholderen tom	Påfyld tørisbeholderen	Betjener
	Tøris sammensmeltet	Tøm tørisbeholderen og fyld den med nye tøris-pellets.	Betjener
	Ryster ved tørisbeholderen arbejder ikke	Kontakt kundeservice.	Betjener
	Doseringsindretningens drevmotor overbe-lastet	Få doseringsindretning tøet op	Betjener
	Trykluftudslip i tørisbeholderen	Rens trykudligningskanalen i doseringsindretnin-gen.	Kundeser-vice
	Doseringsskiven i doseringsindretningen defekt.	Udskift doseringsskiven.	Kundeser-vice

Tekniske data

El-tilslutning
Spænding V 220...240
Strømtype 1~
Frekvens Hz 50
Tilslutningseffekt kW 0,6
Lækstrøm, type. mA 7,5
Fl-beskyttelseskontakt delta I i A 0,03
Trykluft
Nominel slangebredde Tommer 1/2
Forsyningstryk (maks.)	MPa (bar)	1,0 (10)
Forsyningstryk (min.)	MPa (bar)	0,2 (2)
Trykluftforbrug	m3/min	0,5...3,5
Trykluftkvalitet	*
Ydelsesdata
Stråletryk (maks.)	MPa (bar)	1,0 (10)
Tørispellets diameter (maks.)	mm	3
Tørisforbrug	kg/h	15...50
Mål
Indhold tørisbeholder	kg	15
Bredde	mm	510
Dybde	mm	768
Højde	mm	1096
Vægt IB 7/40 Classic, driftsklar	kg	93
Vægt IB 7/40 Advanced, driftsklar	kg	95
Vægt IB 7/40 Classic, tom, uden tilbehør	kg	70
Vægt IB 7/40 Advanced, tom, uden tilbehør	kg	71
Vægt stråleindretning (strålemiddelslange, strålepistol, værktøjstaske)	kg	6,75
Strålepistolens tilbageslagskraft (maks.)	N	30
Omdrejningsmoment stråledyse (maks.) kun ved vinkeldyse	N	8
Maskinvibrationer
Strålepistol	m/s2	1,2
Strålemiddelslange	m/s2	1,2
* tør og fri for olie, mindst en efterkøler og en udskiller skal være indkoblet efter kompressoren.

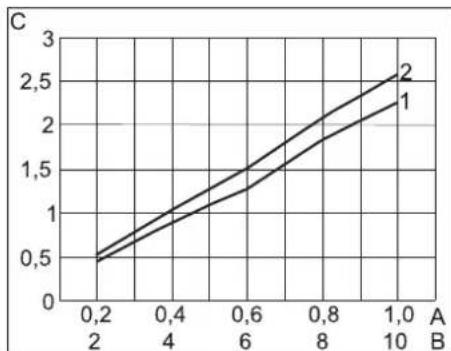

Trykluftbehov

C Lydtrykniveau i dB(A)

1 Rundstråledyse, kort

2 Fladstråledyse, kort

3 Fladstråledyse, afvinklet

4 Rundstråledyse, lang

5 Fladstråledyse, lang, med i leveringsomfanget

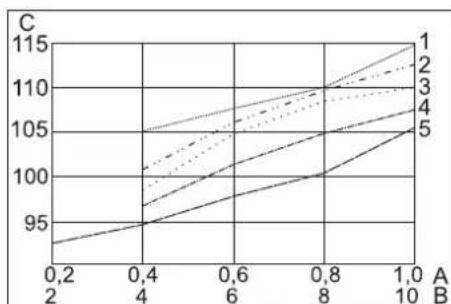

Lydeffektsniveau

1 Rundstråledyse, kort

2 Fladstråledyse, kort

3 Fladstråledyse, afvinklet

4 Rundstråledyse, lang

5 Fladstråledyse, lang, med i leveringsomfanget

Tilbehør

Sikkerhedstøj

Helansigts-sikkerhedsbriller, antidug, delenr. 6.321-208.0

Kuldeisolerende handsker med glidehæmmende profil, kategori III iht. EN 511, delenr.: 6.321-210.0

Rundstråledyse, kort

Dele-nr.: 4.321-236.0

Rundstråledyse, lang

Dele-nr.: 4.321-234.0

Fladstråledyse, kort

Dele-nr.: 4.321-237.0

Fladstråledyse, lang, med i leveringsom-fanget

Rundstråledyse, afvinklet

Dele-nr.: 4.321-249.0

Fladstråledyse, afvinklet

Dyseforlængelse, 300 mm lang

Dele-nr.: 5.760-001.0

Håndtag

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice medbringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Tøris-stråleapparat

Type: 1.574-xxx

Gældende EU-direktiver

2011/65/EU

Anvendte harmoniserede standarder

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Anvendte tyske standarder

GS-STE-13 (analog)

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Sikkerhetsanvisninger

Under driften må du ikke ta på dysen eller tørris-strålen.

⚠️Fare

Fare for skader fra tørrispellets eller smusspartikler som slynges ut.

Bruk hansker og langarmet vernetøy iht. EN 511.

⚠️Fare!

→ Sett apparatet på en vannrett, rett flate og lås parkeringsbremsen på hjulene.
→ Koble strålemiddelslangen til apparatet og sikre den.
→ Koble strålemiddelslangen til strålepistolen og sikre den.
→ Koble styreledningen til apparatet.
→ Koble styreledningen til strålepistolen.

Dyser

Bemerk

→ Ta ut magasinet med hullplaten.

1x1mm² 3x1mm² 3x3mm²

Apparatet skal bare tilkobles en korrekt jordet strømkilde.

Under driften må du ikke ta på dyseåpningen eller tørris-strålen.

Totalverdiene kan ikke slettes.

Grunninnstillinger

Softstart 0, 1, 2, 3, Soft-start, tid til det ønskede stråletrykket nås under

1, 2, 3, 4, Tid for tørris-uttøm- 5 minutter mingsprosessen

nguage metric, Måleenheter imperial metric: kg/t, MPa imperial: lbs, psi

hning ON/OFF SIå på/av dysebelysnin-gen (alternativ)

→ Strålemiddelslangen skal skiftes minst hvert 2. år.

Åpne apparatet

Säkerhetsanvisningar

Symboler på apparaten

1 Kabelfäste
2 Nätkabel med nätkontakt
