Produkttype	Vinkælder
Mærke	Vestfrost
Model	WFG 185

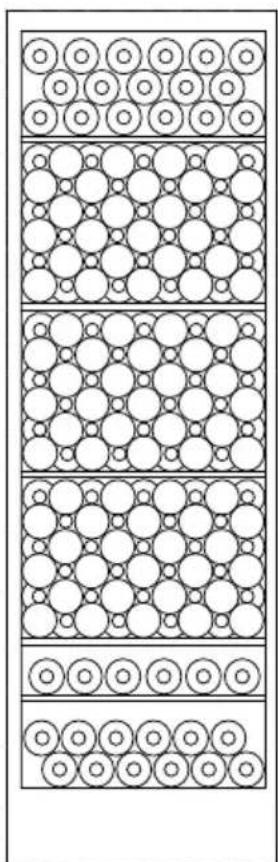

Anslået kapacitet	185 flasker
Klimaklasse	SN, N, ST, T
Tilladt omgivelsestemperatur	+5 °C til +43 °C (afhængigt af klasse)
Forsyningsspænding	220-240 V / 50 Hz
Anbefalet sikring	10-13 A
Nettovægt (ca.)	85 kg
Kølemiddel	Brandfarligt (se typeskilt)
Temperaturzoner	2 zoner (øverst og nederst)
Temperaturområde - øvre zone	8 °C til 22 °C
Temperaturområde - nedre zone	5 °C til 22 °C
Hovedfunktioner	Elektronisk styring, digitalt display, døralarm, alarm for høj/lav temperatur, børnesikring, automatisk afrimning, permanent belysning
Sikkerhed	Børnelås, frostsikringstermostat
Vedligeholdelse	Indvendig rengøring med lunkent vand, rengøring af dørpakning, støvsugning af kondensator
Reparerbarhed	Reservedele tilgængelige, reparation af autoriseret service
Garanti	Under betingelser (se vejledning)

Ofte stillede spørgsmål - WFG 185 VESTFROST

Hvordan indstiller jeg temperaturen i vinkælderen?

For at indstille temperaturen i den øvre zone, tryk på SET1 og brug derefter op/ned-tasterne. For den nedre zone, tryk på SET2. Temperaturen kan justeres mellem 8 og 22 °C for den øvre og mellem 5 og 22 °C for den nedre.

Hvad gør jeg, hvis apparatet ikke fungerer?

Kontrollér, at apparatet er tændt, at der ikke er strømsvigt, at sikringen eller afbryderen ikke er sprunget, og at stikket er helt indsat. Se kapitlet 'Fejlfinding' i vejledningen.

Hvordan aktiverer jeg børnesikringen?

Tryk samtidig på op- og ned-tasterne i ca. 3 sekunder. Skærmen viser blinkende 'Pof'. For at deaktivere, gentag operationen, indtil 'Pon' vises.

Hvordan rengør jeg indersiden af kælderen?

Afbryd strømmen, brug en blanding af lunkent vand og lidt opvaskemiddel (max 65 °C). Skyl med rent vand og tør med en blød klud. Brug ikke slibende produkter.

Hvad betyder alarmerne HtA og LtA?

HtA = alarm for for høj temperatur. LtA = alarm for for lav temperatur. Der lyder en bip, og beskeden veksler med temperaturvisningen. Du kan annullere bip'en ved at trykke på en tast.

Hvordan vender jeg døren?

Vi anbefaler at tilkalde en tekniker til at vende døren. Vejledningen indeholder ikke detaljer om fremgangsmåden.

Hvad er den ideelle temperatur til opbevaring af vin?

Til langtidsopbevaring indstilles begge zoner til 12 °C. Til servering brug en kombination af øvre/nedre på 16/6 °C for at skabe lagdeling: kraftige rødvine øverst (16-19 °C), hvide vine og champagne nederst (6-8 °C).

Apparatet larmer, hvad gør jeg?

Kontrollér, at apparatet står i vater og ikke rører andre møbler. Sørg for, at flasker eller beholdere ikke rører hinanden. Juster justerbare fødder om nødvendigt.

Hvordan afrimer jeg kælderen?

Afrimningen er automatisk. Vandet løber ned i en bakke over kompressoren og fordamper. Rengør jævnligt opsamlingsbakken og afløbshullet med en piberenser.

Hvad gør jeg, hvis displayet viser P1 eller P2?

P1 angiver et problem med den øvre temperaturføler, P2 med den nedre føler. Apparatet kører derefter i nødtilstand. Kontakt kundeservice.

BRUGSANVISNING WFG 185 VESTFROST

Da kølemidlet, som anvendes i apparatet, er en brændbar gasart, er det vigtigt at sikre, at kølekredsløb og rør ikke er beskadigede.

Mængde og type af kølemiddel i apparatet er angivet på typeskiltet.

Standard EN378 angiver, at rummet, hvor apparatet installeres, skal have en volumen på 1 m³ pr. 8 g kulbrinte kølemiddel, der er brugt i apparatet. Dette er for at undgå dannelse af brandfarlige gas-/luftblandinger i rummet, hvis der skulle opstå en utæthed i kølekredsløbet.

ADVARSEL:

Lad ventilationsåbninger, i apparatets kabinet og i eventuelt indbygningsmodul, være utildækkede.

ADVARSEL:

Anvend ikke mekaniske apparater eller andre hjælpemidler til at fremskynde afrimningsprocessen, ud over dem som er anbefalet af fabrikanten.

ADVARSEL:

Undgå at beskadige kølemiddelsystemet.

ADVARSEL:

Anvend ikke elektriske apparater inde i apparatet, medmindre de er af en type, som er anbefalet af fabrikanten.

ADVARSEL:

Apparatet må ikke udsættes for regn.

ADVARSEL:

Dette apparat kan benyttes af børn fra en alder af 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsigt af en person, der er ansvarlig for deres sikkerhed, eller hvis de er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet.

ADVARSEL:

Børn må ikke bruge apparatet som legetøj.

ADVARSEL:

Rengøring og vedligeholdelse må ikke udføres af børn, medmindre de er over 8 år gamle og er under opsigt.

ADVARSEL:

Opbevar ikke eksplosive stoffer såsom spraydåser med en brændbar drivgas i dette apparat.

ADVARSEL:

Fare og risiko for brand eller eksplosion da kølemidlet er brændbart. Apparatet må kun repareres af uddannet personale.

ADVARSEL:

Når apparatet sættes i position, sørg for at netledningen ikke er fastklemt eller beskadiget.

ADVARSEL:

Placer ikke forbindelsesbokse, forlængerledninger eller andre strømforsyninger på bagsiden af enheden.

• Opbevar altid nøgler et separat sted utilgængeligt for børn.
• Træk stikket ud af stikkontakten før reparation eller rengøring af apparatet.
• Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller en anden fagmand for at undgå fare. Dannelse af rim på den indvendige fordamperplade og de øverste dele er normalt. Apparatet skal derfor afrimes i forbindelse med almindelig rengøring eller vedligeholdelse. Vær opmærksom på, at ændringer i apparatets konstruktion vil medføre, at al garanti og produktansvar bortfalder. Overbelast ikke kabinettet.
• Åbn/DDren medmindre det er nødvendigt.
• Apparatet er udelukkende beregnet til opbevaring af vin.

KLASSE 1 LED-PRODUKT

Indhold

Advarsel 2

Energispareforslag 4

Indenbrug 5

Lær vinskabet at kende 6

Tekniske data 7

Betjening og funktion 11

1) .. jo lavere den omgivende temperatur er. 2) .. jo varmere termostatindstillingen er. 3) .. jo færre antal gange, døren bliver åbnet, og jo kortere tid, døren står åben.

Lyskilde udskiftes af en professionel.

Kontroludstyr udskiftes af en professionel

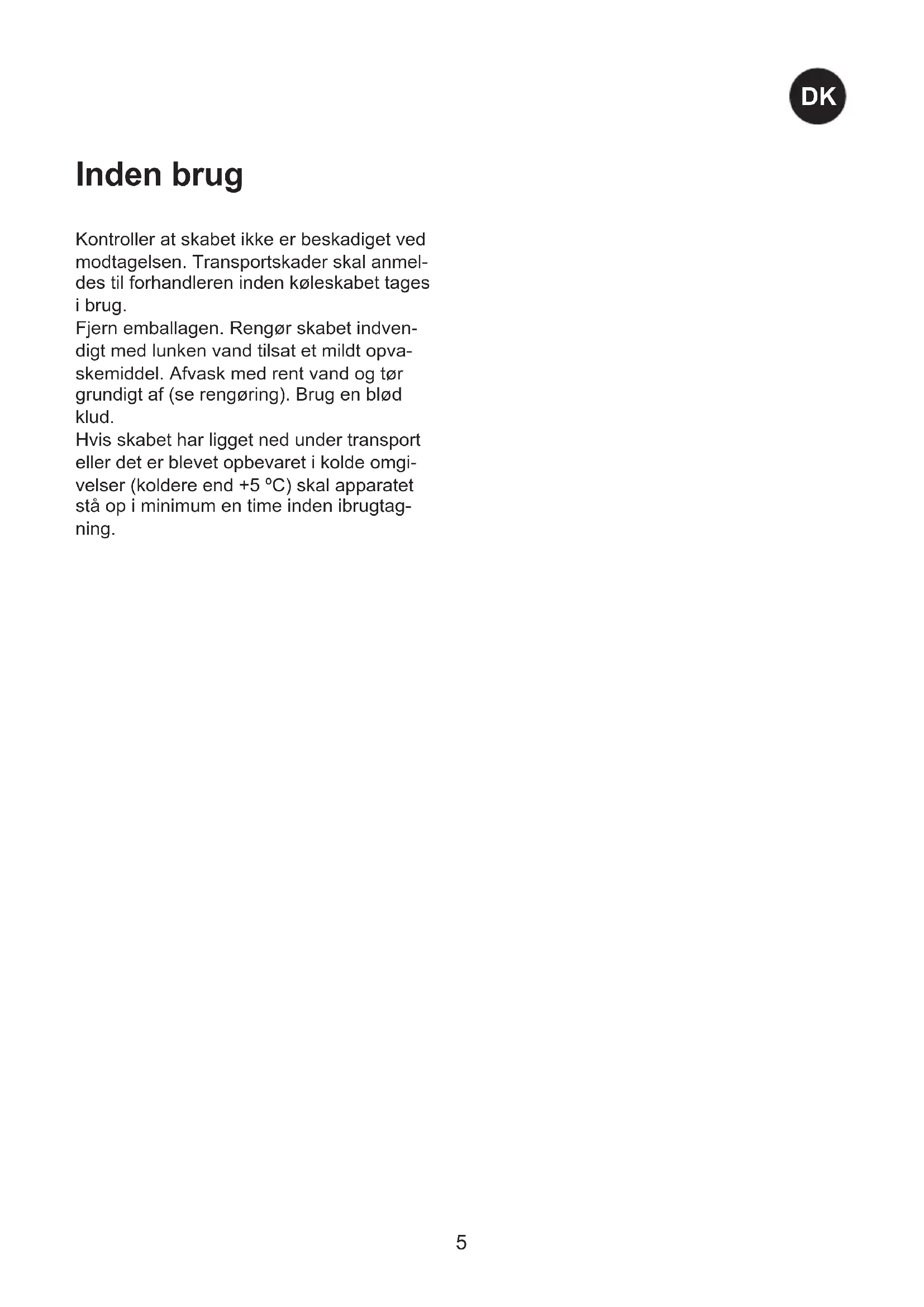

Indenbrug

Kontroller at skabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren inden køleskabet tages i brug.

Fjern emballagen. Rengør skabet indvendigt med lunkent vand tilsat et mildt opvaskemiddel. Afvask med rent vand og tør grundigt af (se rengøring). Brug en blød klud.

Hvis skabet har ligget ned under transport, eller det er blevet opbevaret i kolde omgivelser (koldere end +5 °C), skal apparatet stå op i minimum en time inden ibrugtagning.

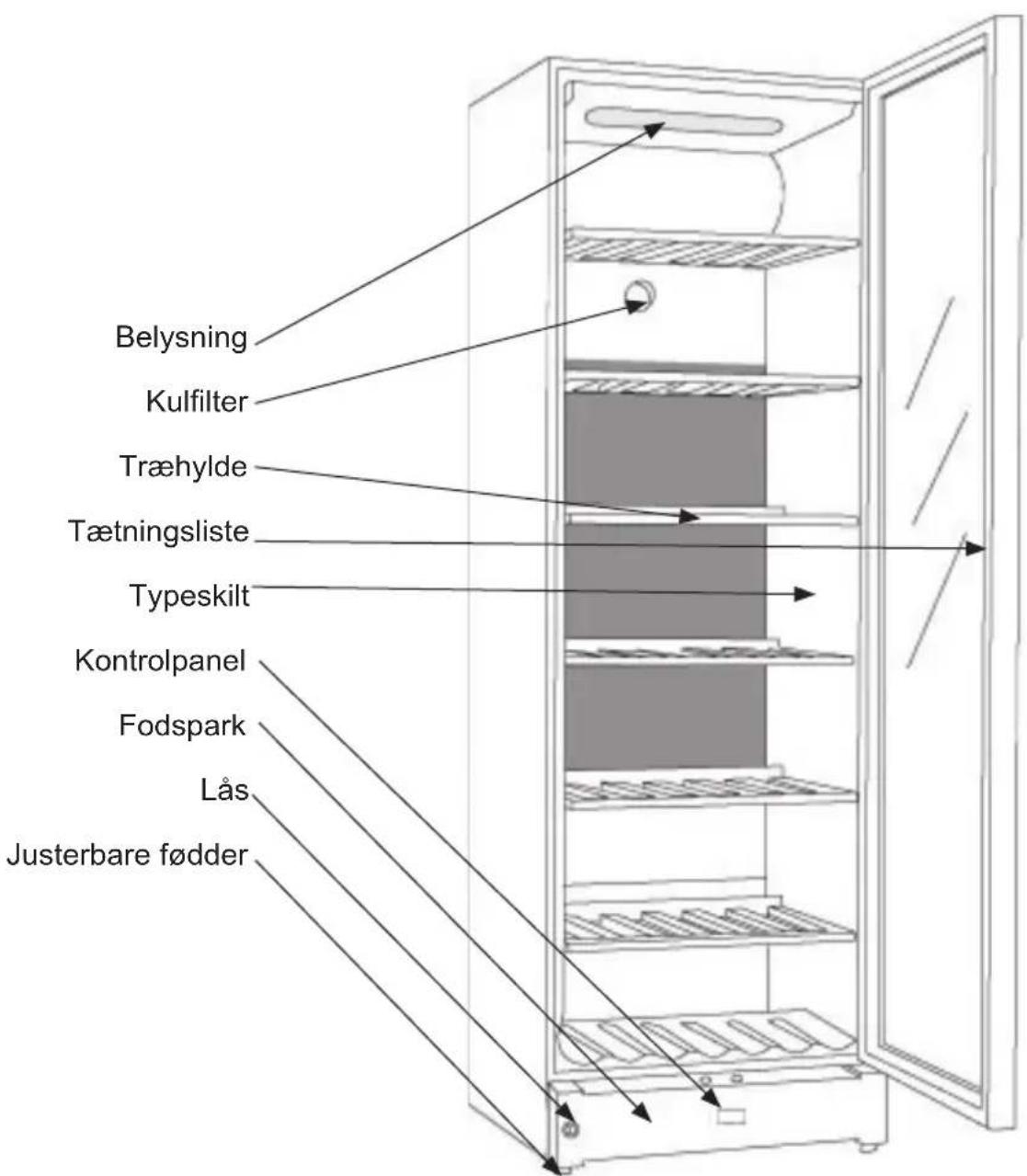

Lær vinskabet at kende

fig. 1

Tekniske data

Denne enhed overholder de relevante EU-direktiver, herunder Lavspændingsdirektivet 2014/35/EU og Elektromagnetisk kompatibilitet direktiv 2014/30/EU.

Typeskiltet, fig. 2, som er placeret inde i apparatet, indeholder forskellige tekniske oplysninger samt type- og serienummer.

For udstyr, der anvendes i ikke-europæiske lande, tjekkes på typeskiltet om strømforsyningen har den korrekte angivne spænding og strømstyrke.

Hvis netledningen er beskadiget, skal den udskiftes af producenten, producentens serviceagent eller anden fagmand for at undgå fare.

fig. 2

Af sikkerhedsmæssige og driftsmæssige grunde må apparatet ikke placeres udendørs.

Stil skabet på et plant underlag i et tørt og godt ventileret rum (max. 75% relativ luftfugtighed). Anbring ikke skabet tæt på varmekilder såsom komfur eller radiator, og undgå at det udsættes for direkte sollys eller varme fra anden varmkilde.

Omgivende temperatur

Klimaklassen står på typeskiltet. Den angiver inden for hvilke omgivende temperaturer køleskabet kører optimalt. Vinskabene med vinterposition fungerer dog ned til 5° C.

Klimaklasse Tilladte temperatur

SN +10 °C til +32 °C

N +16 °C til +32 °C

ST +18 °C til +38 °C

T +18 °C til +43 °C

Installation

Underlaget, hvorpå skabet opstilles, skal være plant. Brug ikke en ramme eller lignende.

Skabet kan stå frit op ad en væg, bygges ind i et køkkenelement eller stå side om side med andre skabe.

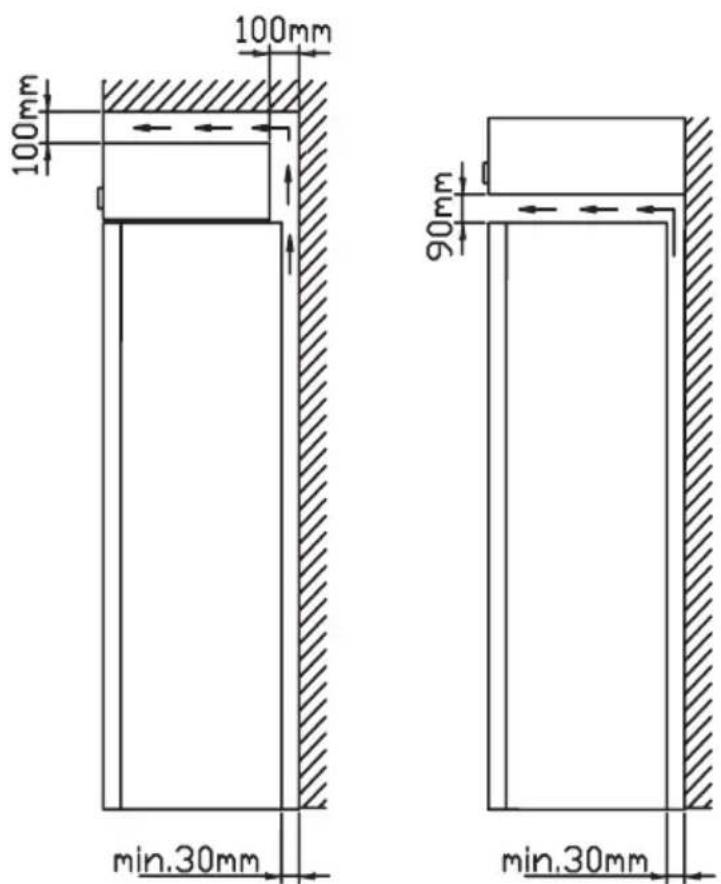

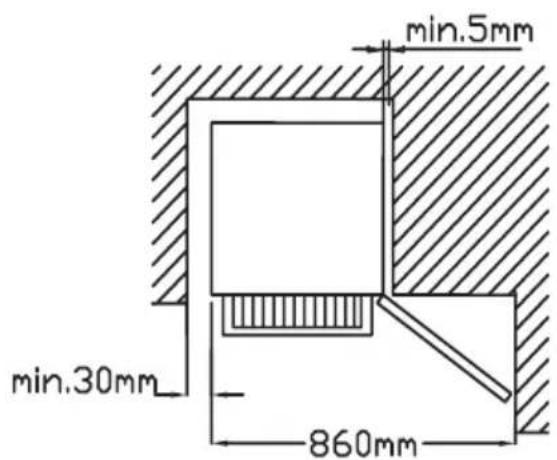

Ventilation

Det er vigtigt, at skabet får tilstrækkelig ventilation, og at der er uhindret luftcirkulation over, under og omkring det. Figurerne nedenfor viser, hvordan du sikrer den nødvendige cirkulation omkring skabet.

fig. 4

fig. 3 fig. 5

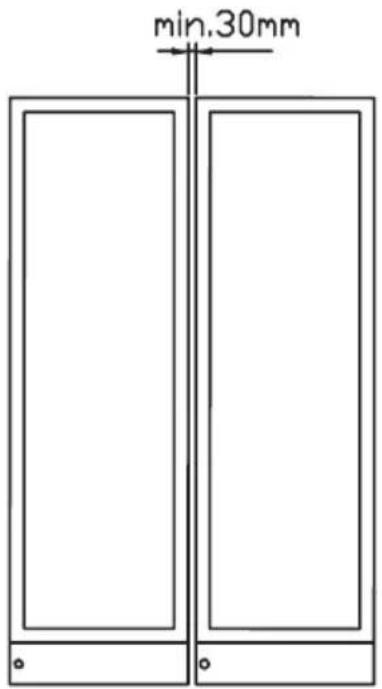

(fig. 4) Et "Side by Side"-kit kan bestilles.

Afstandsstykkerne på skabets bagside sikrer den nødvendige luftcirkulation. Monter de to afdækninger, som følger med skabet (se fig. 6).

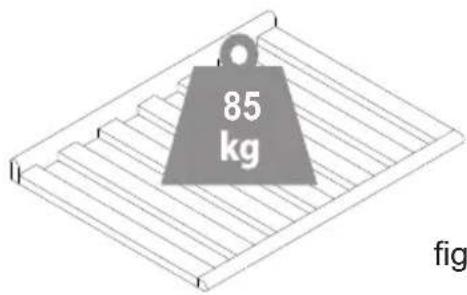

Maks. 85kg

fig. 8

Opstilling

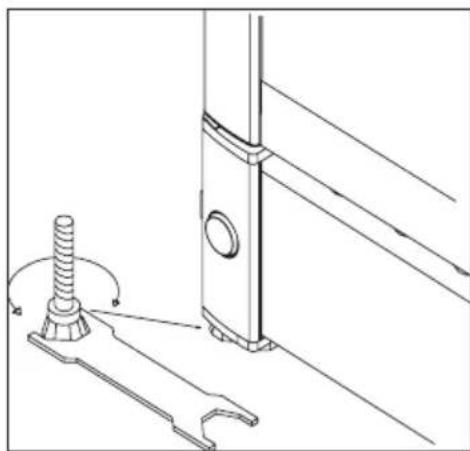

Det er vigtigt, at skabet står helt lige. Man kan justere skabet ved at dreje de justerbare fødder i front op eller ned (se figur 7). Kontroller med et vaterpas, at skabet står lige sideværts.

fig. 7

fig. 9

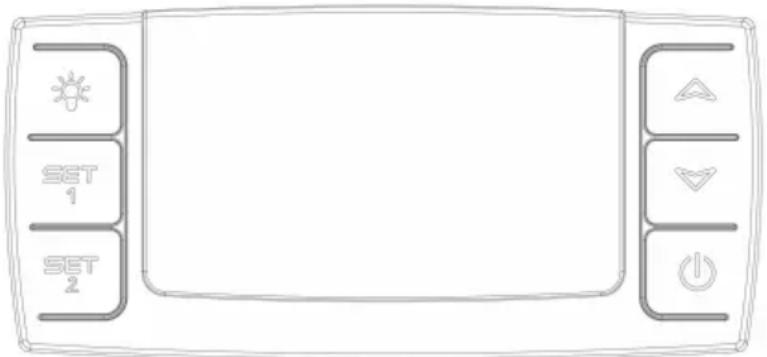

Betjening og funktion

fig. 10

Elektronisk styring.

Den elektroniske styring sørger for, at skabet holder de indstillede temperaturer i top og i bund af skabet. Dette opnås ved en avanceret styring af kølesystem, varmelegeme og ventilator.

Efter en eventuel strømafbrydelse huskes den indstillede temperatur.

Den elektroniske styring har følgende funktioner:

• Tænd / sluk-knap
• Lyskontakt*
• Temperaturindstilling
• Temperaturangivelse
• Automatisk afrimning og døralarm
• Alarm ved for høj og for lav temperatur
• Lyset kan enten være tændt hele tiden eller kun når døren er åben.

Temperaturudlæsning

Displayet viser den aktuelle temperatur. Tallet øverst i displayet angiver temperaturen i toppen af skabet, og tallet nederst i displayet angiver temperaturen nederst i skabet.

Temperaturvisningen har et indbygget filter, som simulerer den aktuelle temperatur i flaskerne. Derfor reagerer visningen ikke på kortvarige variationer i lufttemperaturen.

Tryk på SET1. Herefter kan temperaturen i toppen af skabet reguleres op og ned med "op" og "ned" knapperne. Temperaturen kan reguleres fra 8 til 22°C, dog således at temperaturen ikke kan stilles koldere end den aktuelle setpunkt for den nederste temperaturføler.

Temperaturindstilling nederst i skabet.

Tryk på SET2. Herefter kan temperaturen nederst i skabet reguleres op og ned med "op" og "ned" knapperne. Temperaturen kan reguleres fra 5 til 22°C, dog således at temperaturen ikke kan stilles varmere end den aktuelle setpunkt for den øverste temperaturføler.

Alarmer.

Der er en underalarm for den kolde temperaturføler og en overalarm for den varme temperaturføler.

Alarmen består dels af en bipper og af en advarsel på displayet.

Alarm for høj temperatur: bippelyd + display skifter mellem HtA og aktuel temperatur.

Alarm for lav temperatur: bippelyd + display skifter mellem LtA og aktuel temperatur.

Bipperlyden kan annulleres ved et tryk på en tilfældig termostatknap.

For at fjerne displayalarmen skal on/off-knappen trykkes ind. Først for at slukke alarmen. Derefter igen for genstart af kompressor.

Døralarm

Når døren har været åbnet mere end 2 minutter, aktiveres døralarmen.

Dørvending

Det anbefales at anvende en tekniker til en evt. dørvending af skabet.

Permanent belysning

For præsentation af Deres vin kan De vælge at have lyset tændt permanent ved at trykke på lyssymbolet to gange.

Hvis kontrolleren er indvendig, tryk 2 gange, men hvis kontrolleren er udvendig i fodsparket, skal der kun trykkes en gang.

Typisk indstilling for dansk anvendelse er en top/bund indstilling på 16/6. Med dansk indstilling vil temperaturerne fordele sig ned igennem skabet, til opbevaring af forskellige vintyper efter følgende fordeling, fra top mod bund:

tunge rødvine +16 til +19 °C - Rosé og lette rødvine +12 til +16 °C - hvidvin +10 til +12 °C champagne og mousserende vine +6 til +8 °C

Enkelt-zone indstilling for langtidslagring.

For langtidsopbevaring af vine anbefales en top/bund indstilling på 12/12 °C. Med samme indstilling i top og bund vil kølesystemet skabe en jævn temperatur i hele skabet.

Dog vil omgivelsernes temperatur trænge langsomt ind gennem skabets dør og sider, og forårsage en lille temperaturforskel mellem top og bund. Skabet vil styre ind i bunden efter den indstillede temperatur, og afvigelsen vil derfor være i toppen.

Forskellen vil ligge mellem 0 - 3 °C, afhængig af omgivelsestemperaturen.

Frostsikringstermostaten

Apparatet er forsynet med en frostsikringstermostat, der overtager styringen og kører apparatet i sikkerhedstilstand i tilfælde af fejl. I sikkerhedstilstand vil skabet opretholde temperatur mellem 2 °C og 4 °C.

Automatisk afrimning af køleskabet

Afrimning af køleskabet sker automatisk. Smeltevandet løber gennem et rør ned til tøvandsskålen, der sidder oven på kompressoren. Vandet fordamper på grund af varmen fra kompressoren. Tøvandsskålen bør gøres ren engang imellem.

Rengøring

Før rengøring påbegyndes, skal stikproppen fjernes fra stikkontakten. Skabet rengøres bedst med en opløsning af lunkent vand tilsat lidt opvaskemiddel (max. 65°C). Anvend ikke rengøringsmidler, der kan ridse. Brug en blød klud. Vask efter med rent vand og tør grundigt af. Tøvandsren

den, hvor kondensvandet fra fordamperen løber ned i, sidder i bunden af bagvæggen inde i skabet. Sørg for, at den er ren. Brug et desinfektionsmiddel, som f.eks. Rodalon, der kan dryppes i tøvandsaf løbet et par gange om året. Rens med en piberenser eller lignende.

Brug aldrig skarpe eller spidse genstande. Tætningslisten rundt ved døren kræver jævnlig rengøring for at undgå misfarvning og sikre lang holdbarhed. Brug rent vand.

Efter rengøring af dørens tætningsliste bør du kontrollere, om den fortsat slutter tæt.

På rygkondensator, kompressoren og i kompressorrummet fjernes støvet bedst med en støvsuger.

Fejlfindingsliste

Fejl Mulig ørsag Afhjælpning
Skabet virker ikke. Skabet er slukket.Strømsvigt; sikringen er slået fra;netstikket er ikke sat rigtigt i.		Tryk på tænd/sluk knappen.Kontrollér om strømmen ertilsluttet. Sikringen skal vareslået til.
Der lobeber vand i bunden af køleska-bet.	Tøvandsafløbsrøret er tilstoppet. Rens tovandsrenden og afløbs-hullet i bagvæggen.
Vibrationser eller generende støj.	Skabet stør skævt.Skabet hviler op mod andre køk-kenelementer.Beholdere erller flasker berørehinanden i skabet.	Indstil skabet med et vaterpas.Ryk skabet væk fra køkkenel-ementerne eller apparater, som stør umiddelbart op ad skabet.Sorg for afstand mellem flasker og/eller beholdere.
Kompressor kører konstant.	Høj rumtemperatur. Sørg for godventilation.
Styringen viser P1 Topføleren er afbrudt eller kort-sluttet		Tilkald service. Hele skabetstyrer after varmeste setupkt, indtil fejlen er ubedret.
Styringen viser P2 Bundføleren er afbrudt eller kortsluttet.		Tilkald service. Hele skabetstyrer after varmeste setupkt, indtil fejlen er ubedret.
Apparatet er for koldt.	Apparatet kører i sikkerhedtilstand.	Tilkald service.

Reklamation, reservedele og service

Reklamationsretten

Såfremt der konstateres fejl ved produktet, kan De over for leverandøren gøre brug af reklamationsretten ifølge gældende lovgivning. Producenten skal for egen regning afhjælpe fabrikations- og materialefejl, der konstateres ved apparatets normale brug under forudsætning af, at apparatet er købt som fabriksnyt i Danmark. For Grønland og Færøerne gælder særlige bestemmelser.

Såfremt det skønnes nødvendigt, at apparatet indsendes til værksted, sker indsendelse og returnering for producentens regning og risiko.

Der er ikke dækning for fejl eller skader direkte eller indirekte opstået ved fejlbetjening, misbrug, mangelfuld vedligeholdelse, forkert indbygning, opstilling eller tilslutning. Det samme gælder for brand, ulykke, lynedslag, spændingsvariationer eller andre elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i forsyningsnettets elektriske installationer.

Reparationer udført af andre end de anviste reparatører, og i det hele taget fejl og skader, som leverandøren kan godtgøre skyldes andre årsager end fabrikations- og materialefejl, er ikke omfattet af reklamationsretten.

Vær opmærksom på, at ved indgreb i apparatets opbygning, og ved ændring af apparatets komponentbestykning bortfalder garanti og produktsvar, og apparatet kan ikke lovligt anvendes. Godkendelse anført på mærkeskilt er ligeledes ugyldig.

Transportskader, der konstateres hos forbrugeren, er primært en sag mellem forbruger og forhandler, dvs. forhandler må drage

omsorg for, at forbrugeren stilles tilfreds, inden du tilkalder serviceassistance, bedes du kontrollere de fejlmuligheder, du selv kan afhjælpe. (Se brugsanvisningen)

Såfremt dit krav om afhjælpning er uberettiget, eksempelvis hvis apparatets svigt skyldes en sprunget sikring eller en fejlbetjening, må du selv betale de omkostninger, der er forbundet med at have tilkaldt serviceassistance.

Reservedele

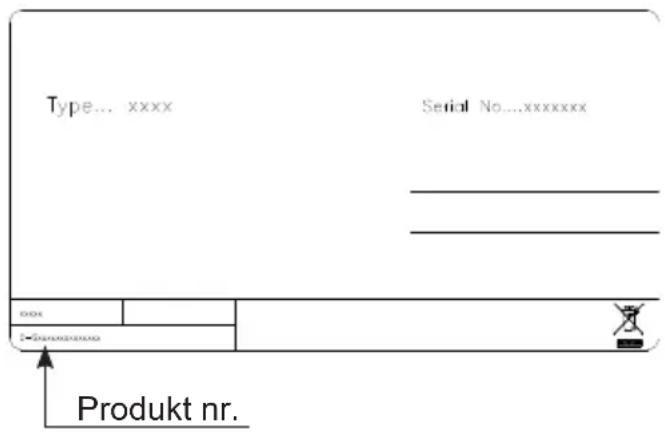

Angiv venligst type- og serienummer samt produktnummer, når du bestiller reservedele.

Disse oplysninger finder du på typeskiltet. Typeskiltet indeholder forskellige tekniske oplysninger, såsom type- og serienummer. Husk altid at bruge autoriserede håndværkere, hvis der er noget der skal repareres eller udskiftes!

Bortskaffelse

Brugerinformation om indsamling og bortskaffelse af elektronikskrot og brugte batterier

Disse symboler på produkt, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald. Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recirkulering i henhold til gældende nationale bestemmelser som direktiverne 2012/19/EU og 2006/66/EC.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og recirkulering af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Når du ønsker at kassere elektriske eller elektroniske apparater, bedes du henvende dig til din forhandler eller leverandør for nærmere information.

Information om bortskaffelse i lande uden for Den Europæiske Union

Disse symboler gælder kun inden for Den Europæiske Union. Hvis du ønsker at afhænde dette produkt, skal du rette henvendelse til de lokale myndigheder eller din forhandler. Her kan du få oplysninger om, hvordan du bedst kommer af med produktet.

Information om batterisymbol:

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Advarsel

DK Ret til ændringer forbeholdes.
