BRUGSANVISNING Aquaria S1 10 P OLIMPIA SPLENDID

i denne veiledningen.

1. Apparatet indeholder gassen R290 (brændbarhedsklasse A3).

2. Apparatet skal opbevares i et godt udluftet rum, hvis størrelse svarer til de dimensioner, der er angivet for brug af

apparatet. Apparatet skal installeres, bruges og opbevares i et rum, hvis overadeareal svarer til de minimums- størrelser, der er angivet i tabellen på side 6. Dette apparat indeholder en mængde kølemiddelgas af typen R290 svarende til den mængde, der er angivet på apparatets typeskilt.

3. Apparatet må ikke bruges af børn på under 8 år eller personer med nedsatte fysiske, sensoriske eller mentale

evner, eller som ikke har det nødvendige kendskab, med mindre de er under opsyn eller har modtaget instrukti- oner i sikker brug af apparatet og har forstået de farer, som brugen indebærer. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse, som skal udføres af brugeren, må ikke udføres af børn, som ikke er under opsyn (gælder for landene i Den Europæiske Union).

4. Apparatet må bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller

som ikke har det nødvendige kendskab, hvis de er under opsyn eller har modtaget instruktioner i sikker brug af apparatet af en person, som er ansvarlig for deres sikkerhed (gælder kun for lande uden for Den Europæiske Union).

5. Hvis strømkablet er beskadiget, skal det udskiftes af fabrikanten eller dennes tekniske serviceafdeling, eller af

en fagkyndig med tilsvarende kvalikationer, for at undgå enhver fare.

6. Af hensyn til at undgå enhver fare for elektrisk stød er det vigtigt at trække stikket ud af stikkontakten, før der

udføres vedligeholdelsesarbejde på apparatet.

7. Af hensyn til apparatets korrekte funktion, skal alle minimumsafstande og instruktioner i denne brugsanvisning

14. Ikke fukt apparatet. Da vil det kunne oppstå kortslutning eller brann.

19. Før du kobler til apparatet elektrisk må du forsikre deg om at dataene på merkeplatene er

21. Ikke sett i gang apparatet inne på et lukket sted som inne i et skap, da det vil kunne forår-

22. Hvis støpselet og stikkontakten ikke er kompatible må du få støpselet skiftet ut med en

Apparatet er utstyrt med en strømkabel med støpsel. Før du kobler til apparatet må du forsikre deg om at:

Filteret(10)kanikkevaskes. IKKEbrukapparatethvislteret(10)erskadet,sørgforåfådetskiftetut.

• Hvis vannbeholderen er skitten må du vaske denne med kaldt eller lunkent vann.

Først og fremmest takker vi for din beslutning om at vælge en enhed af vores egen produktion.

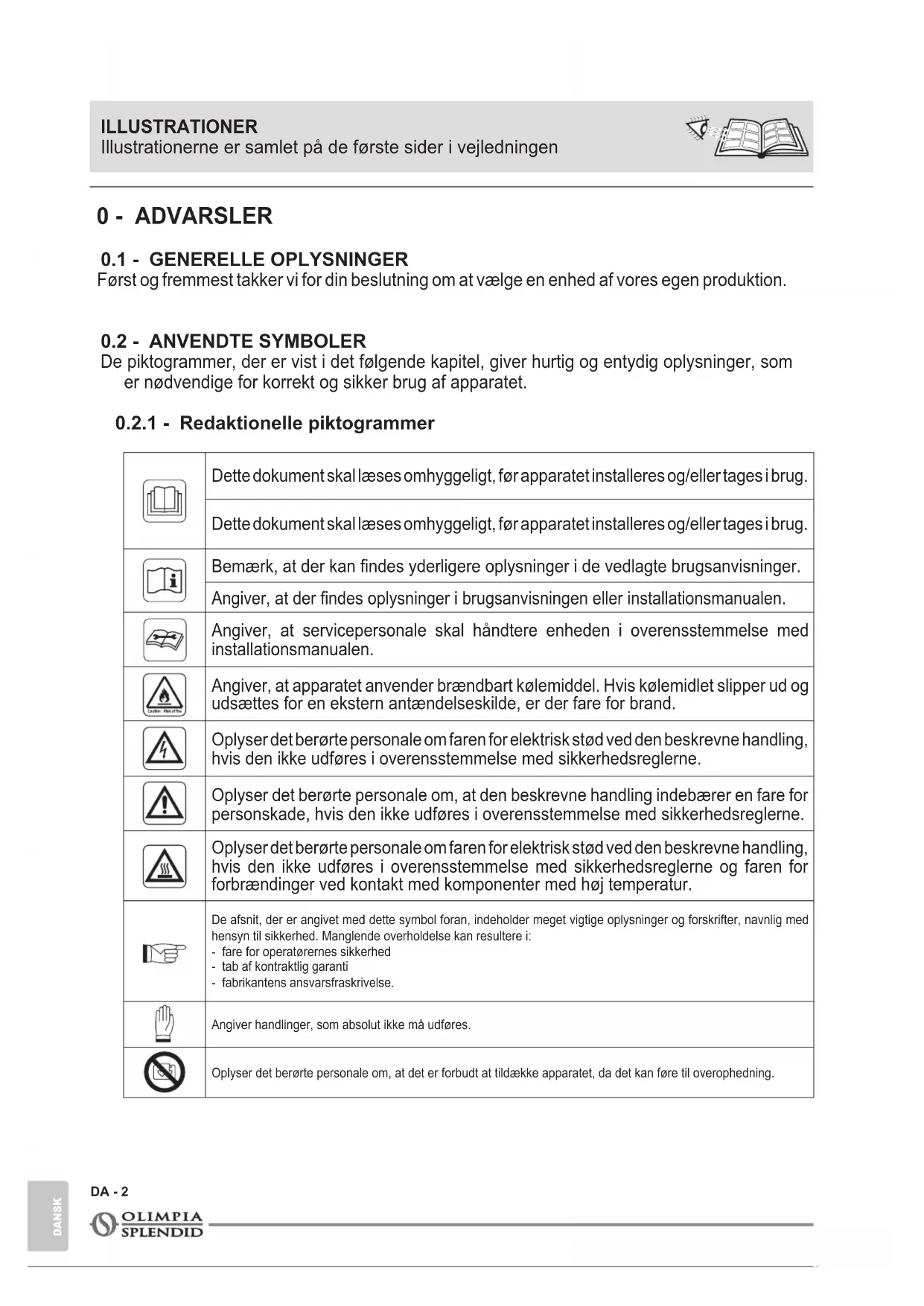

0.2 - ANVENDTE SYMBOLER

De piktogrammer, der er vist i det følgende kapitel, giver hurtig og entydig oplysninger, som er nødvendige for korrekt og sikker brug af apparatet.

0.2.1 - Redaktionelle piktogrammer

Dette dokument skal læses omhyggeligt, før apparatet installeres og/eller tages i brug. Dette dokument skal læses omhyggeligt, før apparatet installeres og/eller tages i brug. Bemærk, at der kan ndes yderligere oplysninger i de vedlagte brugsanvisninger. Angiver, at der ndes oplysninger i brugsanvisningen eller installationsmanualen. Angiver, at servicepersonale skal håndtere enheden i overensstemmelse med installationsmanualen. Angiver, at apparatet anvender brændbart kølemiddel. Hvis kølemidlet slipper ud og udsættes for en ekstern antændelseskilde, er der fare for brand. Oplyser det berørte personale om faren for elektrisk stød ved den beskrevne handling, hvis den ikke udføres i overensstemmelse med sikkerhedsreglerne. Oplyser det berørte personale om, at den beskrevne handling indebærer en fare for personskade, hvis den ikke udføres i overensstemmelse med sikkerhedsreglerne. Oplyser det berørte personale om faren for elektrisk stød ved den beskrevne handling, hvis den ikke udføres i overensstemmelse med sikkerhedsreglerne og faren for forbrændinger ved kontakt med komponenter med høj temperatur. De afsnit, der er angivet med dette symbol foran, indeholder meget vigtige oplysninger og forskrifter, navnlig med hensyn til sikkerhed. Manglende overholdelse kan resultere i:- fare for operatørernes sikkerhed- tab af kontraktlig garanti- fabrikantens ansvarsfraskrivelse.Angiver handlinger, som absolut ikke må udføres.Oplyser det berørte personale om, at det er forbudt at tildække apparatet, da det kan føre til overophedning. ILLUSTRATIONER Illustrationerne er samlet på de første sider i vejledningenAQUARIA S1 10/12/14/16 P DA - 3 DANSK

0.3 - GENERELLE ADVARSLER

1. Dette dokument er fortroligt og må i henhold til loven ikke reproduceres eller videregives

til tredjemand uden udtrykkelig tilladelse fra rmaet OLIMPIA SPLENDID. Maskinerne kan være opdaterede og derfor have andre detaljer end de afbildede, uden at dette berører teksterne i denne vejledning.

2. Læs denne vejledning omhyggeligt igennem, før du fortsætter med enhver anden hand-

ling (installation, vedligeholdelse, brug), og følg nøje anvisningerne i de enkelte kapitler.

3. Opbevar omhyggeligt denne brugsanvisning til senere brug.

4. Kontrollér, at apparatet er intakt, efter at al emballage er fjernet. Emballagedelene må ikke

efterlades inden for børns rækkevidde, da de udgør en potentiel kilde til fare.

6. Fabrikanten forbeholder sig retten til at foretage ændringer i sine modeller til enhver tid,

dog med forbehold af de væsentlige funktioner, der er beskrevet i denne vejledning.

7. Det kan være farligt at servicere lufta󰀨ugtningsudstyr som dette apparat, da det indehol-

der kølemiddelgas under tryk og elektriske komponenter under spænding. Derfor må vedligeholdelse (med undtagelse af lterrensning) kun udføres af autoriseret og fagkyndigt personale.

8. Installation, som ikke overholder de advarsler, der er angivet i denne vejledning, og brug

uden for de foreskrevne temperaturgrænser medfører garantiens bortfald.

9. Rutinemæssig vedligeholdelse af lter og almindelig udvendig rengøring kan også udfø-

res af brugeren, da de ikke indebærer vanskelige eller farlige indgreb.

10. Under installationen og ved alt vedligeholdelsesarbejde er det nødvendigt at overholde

de forholdsregler, der er nævnt i denne manual og på de skilte, der er anbragt inde i eller på apparatet. Endvidere er det af sund fornuft nødvendigt at træ󰀨e alle de forholdsregler, der anbefales, og overholde de sikkerhedsforskrifter, der er gældende på det sted, hvor apparatet installeres.

11. Komponenter må kun udskiftes med originale reservedele fra OLIMPIA SPLENDID.

12. Hvis apparatet ikke bruges i længere tid, eller hvis ingen opholder sig i det klimatiserede

rum, tilrådes det at afbryde strømforsyningen for at undgå ulykker.

13. Brug ikke ydende eller ætsende rengøringsmidler til at apparatet rent, og sprøjt ikke

vand eller andre væsker på apparatet, da de kan beskadige plastkomponenterne eller forårsage elektriske stød.

14. Undgå at gøre apparatet vådt. Der kan opstå kortslutning eller brand.

Nedsænk ikke apparatet i vand eller andre væsker.

15. I tilfælde af funktionsfejl (f.eks. unormal støj, dårlig lugt, røg, unormal temperaturstig-

ning, lækstrøm osv.) skal apparatet straks slukkes og stikket trækkes ud af stikkontak- ten. Reparationer må kun udføres af servicecentre, der er autoriseret af fabrikanten. Repara- tioner må kun udføres med originale reservedele. I modsat fald kan det udføre en fare for apparatets sikkerhed.

16. Lad ikke apparatet være i drift, hvis døre eller vinduer er åbne.

18. Stabl ikke tunge eller varme genstande oven på apparatet.

Sid eller stå ikke på apparatet.

19. Før apparatet tilsluttes strømforsyningen, er det nødvendigt at kontrollere, at specikati-

21. Brug ikke apparatet i et lukket område, f.eks. i et skab, da dette kan forårsage brand.

22. Hvis stikkontakten og apparatets stik er uforenelige, skal fagkyndigt, kvaliceret perso-

nale udskifte stikkontakten med en anden af en egnet type. Det er nødvendigt, at stikkon- taktens kabeltværsnit er passende i forhold til apparatets strømoptag. Generelt frarådes brugen af adaptere og/eller forlængerkabler. Hvis dette ikke kan undgås, skal de overhol- de de gældende sikkerhedsstandarder, og deres strømstyrke (A) må ikke være mindre end apparatets maksimale strømstyrke.

23. Denne enhed er IKKE beregnet til at blive betjent ved hjælp af en ekstern timer eller et

separat fjernstyringssystem.

26. Stik ikke fremmedlegemer ind i gitrene på lufttilgang og -afgang, da der er risiko for elek-

trisk stød, brand eller beskadigelse af apparatet.

27. Brug ikke apparatet:

- med våde eller fugtige hænder - barfodet.

28. Træk ikke i strømkablet eller i selve apparatet for at trække stikket ud af stikkontakten.

29. Brug ikke apparatet i direkte sollys eller i nærheden af varmekilder som f.eks. en komfur,

en varmeovn eller en radiator (g. 3)

30. Brug ikke apparatet i nærheden af gasapparater (g. 3)

31. Brug ikke apparatet i nærheden af gardiner, da de kan blive suget ind i luftindtagene (g.

32. Placer altid apparatet på en stabil, plan og jævn overade.

33. Der skal være mindst 20 cm frirum på siderne og bag apparatet, og der skal være mindst

30 cm frirum over apparatet (g. 1).

34. Apparatet må ikke placeres i nærheden af en stikkontakt (g. 4).

35. Stikkontakten skal være let tilgængelig, så stikket let kan trækkes ud i en nødsituation.

36. Rør ikke ved stikket med våde hænder.

37. Bøj, knæk, træk eller beskadig ikke strømkablet.

38. Før ikke strømkablet under gulvtæpper, tæpper eller skinner. Før kablet i områder, hvor

det ikke er i vejen og ikke udgør en snublefare.

39. Tag kablet ud af stikket, når apparatet ikke er i brug i længere tid, og/eller når der ikke er

40. Brug ikke apparatet udendørs eller på våde overader. Undgå at spilde væsker på appa-

ratet. Brug ikke apparatet i nærheden af håndvaske eller vandhaner.

41. Hæld ikke apparatet til siden, da vand, der kan løbe ud og beskadige apparatet.

41a. Tøm vandet, som er opsamlet, af tanken. Hvis installeret, skal aøbsrøret have en hældning nedad for at sikre, at kondensvandet hele tiden ledes bort.

42. Rengør enheden med en fugtig klud. Brug ikke slibende produkter eller materialer. Se

punktet om rensning af lteret.

43. Den mest almindelige årsag til overophedning er aejring af støv eller fnug i apparatet.

Fjern disse ophobninger regelmæssigt ved at afbryde apparatet fra strømforsyningen og støvsuge ristene.

44. Brug ikke enheden i omgivelser med store temperaturudsving, da der kan dannes kon-

dvd-afspiller osv.) for at undgå forstyrrelser (g. 6).AQUARIA S1 10/12/14/16 P DA - 5 DANSK

46. Brug ikke apparatet, hvis rummet for nylig er blevet sprøjtet med gasformigt insektmid-

del, eller hvis der er brændes røgelse, ndes kemiske dampe eller olieholdige rester i rummet.

47. Brug ikke apparatet, uden at ltrene er installerede.

48. Demontering, reparation eller ombygning udført af en uautoriseret person kan forårsage

alvorlige skader og medfører bortfald af fabrikantens garanti.

49. Brug ikke apparatet, hvis det er defekt eller fungerer dårligt, hvis kablet eller stikket er

beskadiget, eller hvis det har været faldet ned eller på anden måde er beskadiget. Sluk for apparatet, træk stikket ud af stikkontakten, og lad det kontrollere af fagkyndigt, kvali- ceret personale.

50. Apparatet må ikke skilles ad eller manipuleres med.

51. I tilfælde af gaslækager fra andre apparater skal rummet luftes godt ud, før apparatet ta-

53. Det er yderst farligt at forsøge at udføre reparationer på egen hånd.

54. Hvis du beslutter dig for ikke længere at bruge apparatet, anbefales det at sætte det ud

af drift ved at klippe strømkablet over, efter at stikket er trukket ud af stikkontakten. Det anbefales også at gøre de dele af apparatet ufarlige, som kan udgøre en fare, navnlig for børn, som kan bruge apparatet til at lege med.

55. Udsæt ikke apparatet for vejrlig (regn, sol osv.).

56. Brug ikke apparatet i umiddelbar nærhed af badekar, brusebad eller swimmingpool.

Sikringstyper og deres egenskaber: AT; 2A

0.4 - ANVENDELSESFORMÅL

• Enheden må kun bruges som a󰀨ugter eller blæser med det ene formål at gøre temperaturen i rummet, hvor man opholder sig, komfortabel.

• Dette apparat er kun beregnet til brug i hjemmet eller tilsvarende omgivelser.

• Forkert brug af apparatet og eventuelle skader på personer, ejendom eller dyr friholder OLIMPIA SPLENDID for ethvert ansvar.

0.5 - FORKERT OG POTENTIELT FARLIG BRUG

• A󰀨ugteren må ikke installeres i rum med brændbare eller eksplosive gasser, i meget fugtige rum (vaskerier, drivhuse osv.), eller i rum med andre maskiner, der genererer en stærk varmekilde, i nærheden af saltvand eller svovlholdigt vand.

• Brug IKKE gas, benzin eller andre brandfarlige væsker i nærheden af apparatet.

6. Må ikke punkteres eller brændes.

7. Vær opmærksom på, at kølegasser kan være lugtløse.

8. R290 er en kølegas, der opfylder kravene i de europæiske miljødirektiver. Ingen del af køle-

væskekredsløbet må punkteres.

9. Optøningsprocessen må ikke fremskyndes og rengøring må ikke udføres med andre midler

end dem, der er anbefalet af fabrikanten.

10. Brug ikke andet værktøj til afrimning og rengøring end det, der er anbefalet af fabrikanten.

11. Hvis apparatet installeres, anvendes eller opbevares i et område uden udluftning/ventilati-

on, skal rummet være indrettet således, at der ikke kan akkumuleres kølemiddeludslip som følge af elektriske varmeapparater, komfurer eller andre antændelseskilder.

14. Apparatet skal opbevares på en sådan måde, at mekaniske skader undgås.

15. Enhver person, der arbejder på eller i et kølekredsløb, skal være i besiddelse af et gyldigt

bevis, der attesterer den pågældendes kompetence i sikker håndtering af kølegasser i over- ensstemmelse med et anerkendt branchespecik evalueringscertikat.

16. Vedligeholdelse bør kun udføres som anbefalet af apparatets fabrikant. Vedligehol-

delse og reparationer, der kræver assistance fra andet faguddannet personale, skal udføres under tilsyn af en person med kompetence i håndtering af brændbare køle- gasser.

Se de lokalt gældende bestemmelser.

Udstyret skal opbevares i overensstemmelse med fabrikantens anvisninger.

21. OPBEVARING AF EMBALLERET (USOLGT) UDSTYR

Emballagen skal være udformet på en sådan måde, at mekanisk beskadigelse af udstyret i embal- lagen ikke kan forårsage udsivning af kølegas. Det maksimale antal apparater, der kan opbevares sammen, er angivet i de lokale bestemmelser.

22. OPLYSNINGER OM VEDLIGEHOLD

a) Kontrol af området Før arbejde indledes på anlæg, der indeholder brændbare kølegasser, er det nødvendigt at udføre en sikkerhedskontrol for at sikre, at risikoen for antændelse er minimal. Træf de følgende sikkerhedsforanstaltninger i forbindelse med eventuelle reparationer af kølesyste- met, før det tages i brug.AQUARIA S1 10/12/14/16 P DA - 7 DANSK b) Udførelse af arbejdet Arbejdet skal udføres under tilsyn af hensyn til at minimere risikoen for tilstedeværelsen af brændbare gasser eller dampe under arbejdet. c) Generelt om arbejdsområdet Alt personale, der udfører vedligeholdelsen, og andre operatører i arbejdsområdet skal instru- eres i arten af det arbejde, der skal udføres. Undgå at arbejde i trange rum. Området omkring arbejdsstedet skal være afgrænset. Sørg for, at området er sikkert takket være overvågning af det brændbare materiale. d) Kontrol af tilstedeværelsen af kølemiddel Området skal kontrolleres ved hjælp af en egnet kølegasdetektor før og under arbejdet for at sikre, at operatøren er gøres bekendt på tilstedeværelsen af potentielt brandfarlige atmosfæ- rer. Sørg for, at lækagesøgningsudstyret er egnet til brug med brændbar kølegas, dvs. at det er gnistfrit, korrekt forseglet eller egensikkert. e) Tilstedeværelse af brandslukkere Hvis der skal udføres varmt arbejde på køleudstyr eller dele af udstyret, skal egnet brandsluk- ningsudstyr være tilgængeligt. Opbevar altid en tørpulver- eller CO2-brandslukker i nærheden af påfyldningsområdet. f) Fravær af brandfarlige kilder Ingen operatør, der udfører arbejde på kølesystemet, som indebærer afdækning af rørlednin- ger, der indeholder eller har indeholdt brændbar kølegas, må anvende nogen brændbar kilde på en sådan måde, at det kan forårsage brand eller eksplosion. Alle antændelseskilder, herun- der cigaretrygning, skal holdes tilstrækkeligt langt væk fra stedet, h vor installation, reparation, fjernelse og bortska󰀨else nder sted, hvor der kan frigives brændbar kølegas i det omgivende rum. Før arbejdet påbegyndes, skal området omkring udstyret kontrolleres for at sikre, at der ikke ndes nogen brændbare elementer eller antændelsesfarer. Opsæt skilte med rygeforbud. g) Ventileret område Sørg for, at installationsområdet er udendørs eller tilstrækkeligt udluftet, før du starter anlæg- get eller udfører varmt arbejde. Området skal være udluftet, så længe arbejdet pågår. Udluft- ningen på området skal kunne sprede den frigivne kølegas sikkert og helst udlede den til den udendørs atmosfære. h) Kontrol af køleapparater Når elektriske komponenter udskiftes, skal de nye komponenter være egnede til brugen og opfylde de angivne specikationer. Fabrikantens retningslinjer for vedligeholdelse og service skal altid følges. I tilfælde af tvivl skal fabrikantens tekniske assistance kontaktes. Følgende kontroller skal udføres på installationer, hvor der anvendes brændbar kølegas: Kontrollér, at påfyldningsvolumenet er i overensstemmelse med dimensionerne af det rum, hvor de dele, der indeholder kølegas, er installeret; at ventilationssystemet og ventilationsåbningerne fun- gerer korrekt og ikke er blokerede; hvis der anvendes et kølekredsløb, skal det kontrolleres, at det sekundære kredsløb indeholder kølegas; at den mærkning, der er anbragt på maskinen, er synlig og læsbar. Ulæselige markeringer og skilte skal udbedres; kølerør og -komponenter skal installeres på en sådan måde, at det er usandsynligt, at de udsættes for sto󰀨er, der kan angribe de komponenter, der indeholder kølegas, medmindre disse komponenter er fremstillet af et materiale med iboende modstandsdygtighed over for disse komponenter, eller er beskyt- tet mod korrosion på passende vis.

i) Kontrol af elektrisk udstyr

Reparation og vedligeholdelse af elektriske komponenter skal omfatte en indledende sikker- hedskontrol og procedurer til inspektion af komponenter. I tilfælde af en fejl, der kan bringe sikkerheden i fare, må kredsløbet ikke strømforsynes, før fejlen er blevet afhjulpet på passen- de vis. Brug en passende midlertidig løsning, hvis fejlen ikke umiddelbart kan udbedres, men det er nødvendigt at fortsætte driften. Denne situation skal meddeles ejeren af udstyret, så alle parter er informeret. De indledende sikkerhedskontroller omfatter: kontrol af, at kondensato- rerne er aadede. Denne kontrol skal udføres i en sikker tilstand for at undgå gnister; kontrol af, at spændingsførende elektriske komponenter og ledninger er spændingsfri, når systemet belastes, nulstilles eller renses; kontrol af jordforbindelsens kontinuitet.DA - 8 DANSK

23. REPARATION AF FORSEGLEDE KOMPONENTER

a) Ved reparation af forseglede komponenter skal alle strømforsyninger til udstyr, der skal arbej- des på afbrydes, før alle forseglede dæksler osv. fjernes. Hvis det er absolut nødvendigt at ud- føre reparationen med udstyret under spænding, skal der placeres en permanent fungerende lækagesporingsanordning på det mest kritiske punkt for at advare operatøren om en potentielt farlig situation. b) Vær særlig opmærksom på følgende for at sikre, at afdækningen ikke ændres på en måde, der påvirker sikkerhedsniveauet ved arbejde på elektrisk udstyr. Dette omfatter skader på kabler, for højt antal tilslutninger, klemmer, der ikke er i overens- stemmelse med de oprindelige specikationer, skader på forseglinger, forkert montering af kabelforskruninger osv. Kontrollér, at udstyret er forsvarligt monteret. Det skal sikres, at pak- ninger og pakningsmaterialer ikke er forringet i en sådan grad, at de ikke længere isolerer mod brandfarlig atmosfære. Udskiftningsdele skal være i overensstemmelse med fabrikantens specikationer. Brugen af silikonepakning kan hæmme e󰀨ektiviteten af visse typer lækagesporingssystemer. Egensikre komponenter skal ikke isoleres, før der udføres arbejde på dem.

24. REPARATION AF EGENSIKRE KOMPONENTER

Der må ikke påføres en induktiv eller permanent kapacitetsbelastning af kredsløbet uden at sikre, at den ikke overstiger den maksimalt tilladte spænding og strømstyrke for det anvendte udstyr. Egensikre komponenter er de eneste, der kan udføres arbejde på under spænding ved tilstedevæ- relse af en brændbar atmosfære. Prøvningssystemet skal have den korrekte strømstyrke. Udskift kun komponenterne med reservedele, der er speciceret af fabrikanten. Andre dele end de angiv- ne kan forårsage, at kølegassen i atmosfæren efter en lækage antændes.

Kontrollér ledningsnettet for slid, korrosion, overdrevent tryk, vibrationer, kontakt med skarpe kan- ter eller andre negative miljøpåvirkninger. Kontrollen skal også tage højde for virkningerne af æld- ning eller konstante vibrationer forårsaget af elementer som kompressorer eller blæsere.

26. PÅVISNING AF BRÆNDBAR KØLEGAS

Potentielle antændelseskilder må under ingen omstændigheder anvendes til kølemiddeldetektion. Brug ikke oxyhydrogenammer (eller andre detektionssystemer, der anvender åben ild).

27. METODER TIL PÅVISNING AF LÆKAGER

Følgende metoder til lækagesporing anses for at være acceptable for anlæg, der indeholder brændbare kølegasser. Brug elektroniske lækagedetektorer til brændbare kølegasser, selv om følsomheden måske ikke er tilstrækkelig, eller det kan være nødvendigt med en genkalibrering. (Detektionsudstyret skal kalibreres i et område uden kølegas.) Sørg for, at detektoren ikke er en potentiel antændelseskilde, og at den er egnet til den anvendte kølegas. Lækagesøgningsudsty- ret skal være indstillet til en LFL-procentdel for kølegas og skal kalibreres i overensstemmelse med det anvendte kølemiddel. Den relevante gasprocent (højst 25 %) skal bekræftes. Væsker til lækagesporing kan anvendes ved de este kølegasser, men brugen af rengøringsmidler, der in- deholder klor, skal undgås, da klor kan reagere med kølegassen og ætse kobberrørene. Hvis der er mistanke om lækage, skal åben ild og ammer fjernes/slukkes. Hvis en kølegaslækage kræver svejsning, skal hele kølegasmængden i anlægges opsamles, eller anlægges skal isoleres (ved hjælp af afspærringsventiler) i en del af anlægget på afstand af lækagen. Iltfri nitrogen (OFN) skal derfor auftes fra anlægget før og under svejseprocessen.

28. TØMNING OG BORTSKAFFELSE

Brug konventionelle procedurer ved reparationer på kølegaskredsløbet eller af andre årsager. Det er vigtigt, at bedste praksis overholdes, da der skal tages hensyn til brændbarheden. Overhold følgende fremgangsmåde:

• Fjern kølegassen fra anlægget

• Skyl kredsløbet med inert gas

• Åbn kredsløbet ved at skære eller svejse.AQUARIA S1 10/12/14/16 P DA - 9 DANSK Den indeholdte kølegas skal genoprettes i de relevante genvindingsasker. Skyl systemet med OFN for at gøre enheden sikker. Det kan være nødvendigt at gentage denne proces ere gange. Der må ikke anvendes trykluft eller ilt til denne operation. Rengøringen skal afsluttes ved at genopfylde anlægget med OFN og fortsætte med at fylde det, indtil driftstrykket er nået, hvorefter OFN’et spredes i atmosfæren, og anlægget igen bringes i va- kuumtilstand. Gentag processen, indtil der ikke længere er kølegas tilbage i anlægget. Når den sidste OFN-opfyldning er brugt, skal systemet udlignes til atmosfærisk tryk, for at det kan bruges igen. Denne operation er skal absolut følges, hvis der skal udføres svejsning på rør. Sørg for, at vakuumpumpens udtag ikke er tæt på en antændelseskilde, og at der er mulighed for ventilation.

29. PÅFYLDNINGSPROCEDURER

Sammen med de procedurer, der normalt skal følges ved påfyldning, skal følgende overholdes: Sørg for, at forskellige kølegasser ikke blandes, når udstyret påfyldes. Slangerne skal være så korte som muligt for at minimere mængden af kølemiddel indeholdt i slangerne. Flaskerne skal bende sig oprejst position. Sørg for, at køleanlægget er jordet, før kølegassen påfyldes. Mærk systemet, når det er fyldt op (hvis det ikke allerede er gjort). Vær meget forsigtig med ikke at overfylde kølesystemet. Test trykket med OFN, før systemet gen- opfyldes. Udfør lækagesøgning på anlægget efter afslutning af påfyldningen, men før idriftsættel- se. Der skal udføres en yderligere lækagesøgning, inden installationen forlades.

30. UD AF IBRUGTAGNING

Før denne procedure udføres, er det vigtigt, at teknikeren er fortrolig med apparatet og alle dets komponenter. Det anses for god praksis at genvinde alle kølegasser sikkert. Inden denne opera- tion er det nødvendigt at udtage en prøve af olie og kølegas, hvis der er behov for analyse, før du den genvundne kølegas bruges igen. Det er vigtigt, at elektricitet er tilgængelig før denne proce- dure påbegyndes. a) Gør dig bekendt med udstyret og dets funktion. b) Isolér anlægget elektrisk. c) Inden anlægget isoleres elektrisk, er det nødvendigt at sikre, at:

• Mekanisk håndteringsudstyr til ytning af kølegasaskerne er tilgængeligt, hvis nødvendigt

• Alt værnemidler er til rådighed og anvendes korrekt

• Genvindingsproceduren overvåges altid af en kompetent person

• Genvindingsudstyr og asker opfylder kravene i de relevante standarder. d) Tøm køleanlægget, hvis muligt. e) Hvis vakuum ikke kan opnås, er det nødvendigt at anvende en manifold, så kølegassen kan fjernes fra de forskellige dele af anlægget. f) Sørg for, at asken placeres på vægten før genvindingen. g) Start genvindingsmaskinen, og kør den i overensstemmelse med fabrikantens anvisninger. h) Flaskerne må ikke overbelastes. (højst 80 % af påfyldningsvolumenet).

i) Overskrid aldrig askens maksimale driftstryk, heller ikke midlertidigt.

j) Når askerne er blevet fyldt korrekt op, og proceduren er afsluttet, er det nødvendigt at sikre, at askerne og udstyret straks fjernes fra installationsstedet, og at alle afspærringsventiler på installationsstedet er lukket. k) Den genvundne kølegas må ikke fyldes på et andet kølesystem, medmindre det først er blevet renset og kontrolleret.

Udstyret skal være mærket med angivelse af, at det er taget ud af drift og tømt for kølegas. Datér, og underskriv mærkaten. Sørg for, at apparatet er forsynet med mærkater, der angiver, at det in- deholder brændbar kølegas.

Når kølegas fjernes fra et anlæg, hvad enten det er i forbindelse med vedligeholdelse eller ned- lukning, anses det for god praksis at bortska󰀨e al kølegas på en sikker måde. Ved overførsel af kølegassen til askerne skal det sikres, at der kun anvendes asker, der er egnede til genvinding af kølegas. Sørg for at have det nødvendige antal asker til rådighed til opbevaring af hele an- læggets kølegasmængde. Alle asker, der anvendes, er konstrueret og mærket til det genvundne kølegas (dvs. asker specielt beregnet til genvinding af kølegas). Flaskerne skal være udstyret med en fuldt funktionsdygtig overtryksventil og afspærringsventiler. Tomme genvindingsaskerDA - 10DANSK skal sættes under vakuum og om muligt afkøles før genvinding. Genvindingsudstyret skal være fuldt funktionsdygtigt. En brugsanvisning til udstyret skal medfølge, og det skal være egnet til genvinding af brændbar kølegas. Desuden skal et sæt kalibrerede, fuldt funktionsdygtige vægte være tilgængelige. Slangerne skal være forsynet med hermetisk forseglede tilslutninger med fra- koblingsdele i perfekt stand. Før brug af genvindingsmaskinen er det nødvendigt at kontrollere, at den er i god stand, at den er korrekt vedligeholdt, og at alle tilhørende elektriske komponenter er forseglet for at forhindre antændelse i tilfælde af kølegasudslip. Kontakt fabrikanten i tilfælde af tvivl. Den genvundne kølegas skal returneres til leverandøren i den korrekte genvindingsaske og med den tilhørende dokumentation for genvindingen. Bland ikke kølegas i genvindingsenheder, navnlig ikke i asker. Hvis kompressorer eller kompressorolier skal fjernes, er det nødvendigt at sikre, at de er blevet drænet til et acceptabelt niveau for at sikre, at der ikke er rester af brand- farlig kølegas i smøremidlet. Tømningsprocessen skal udføres, før kompressoren returneres til leverandøren. Brug kun elektriske varmesystemer på kompressorhuset for at fremskynde denne procedure. Fjern olien fra et anlæg på en sikker måde.

Apparatet er pakket individuelt i papemballage. Opbevar emballagen oprejst. A󰀨ugteren fjerner kraftig fugt fra luften, sænker rumfugtigheden og holder indeklimaet tørt og behageligt. Det ønskede luftfugtighedsniveau kan vælges via den digitale fugtighedsregulator. Ved hjælp af timeren er det muligt at indstille enheden til at tænde og slukke automatisk.

5. Gitter på luftindtag

9. Strømforsyningsledning

13. Tilslutning kondensaøb

14. Slange til kontinuerlig bortledning af kondensvand

• Apparatet skal transporteres og håndteres i oprejst stilling.

• Hvis det transporteres vandret, er det nødvendigt at vente mindst en time, før det startes.

• Før apparatet yttes eller transporteres, skal det tømmes helt for kondensvand som beskrevet i afsnit 3.4.a ADVARSEL Transport af apparatet på sarte gulve (f.eks. trægulve):

• Tøm kondensvandet helt af.

• Værsærligforsigtig,nårapparatetyttes,dahjulenekanlavemærkerpågulvet. Selv om hjulene er fremstillet af et stift, drejeligt materiale, kan de blive beskadiget ved brug eller blive snavsede. Det anbefales at kontrollere, at hjulene er rene og bevæger sig frit.AQUARIA S1 10/12/14/16 P DA - 11 DANSK

Manglende overholdelse af følgende anvisninger kan medføre skader på enhe- den. a Installer apparatet på plane, stabile gulvoverader. b. Tilslut kun apparatet til jordede stikkontakter. c. Sørg for, at gardiner eller andre genstande ikke blokerer for (g. 5) luftstrømmen. d. Sørg for at holde en afstand på mindst 20-30 cm mellem apparatet og de tilstødende genstande (g.1). e Under brug skal apparatet altid være placeret, så der ikke er nogen hindringer for lufttilgangen og -aftangen. f. Apparatet må ikke anvendes i rum, der anvendes som va- skeri. g. Installer kun enheden i tørre rum. h. Apparatet må ikke betjenes i nærheden af farlige materialer, dampe eller væsker.

i. Gør luftltrene rent mindst en gang om ugen.

2.3 - MONTERING AF APPARATET

• Efter udpakning er det nødvendigt at sikre, at apparatet er intakt. Hvis du er i tvivl, må du ikke bruge apparatet. Ret i stedet henvendelse til fagkyndigt personale.

• Installer apparatet på et hårdt, plant gulv, og sørg for udluftning/ventilation i rummet.

• Placer enheden i et passende miljø. Sørg for, at gardiner eller andre genstande ikke blokerer for luftstrømmen (g. 5).

• Der skal være mindst 20 cm frirum på siderne og bag apparatet, og der skal være mindst 30 cm frirum over apparatet (g. 1).

• Sæt stikket i stikkontakten. Apparatet afgiver et ”bip”, og displayet viser den procentvise fugtighed i rummet.

2.4 - ELEKTRISK TILSLUTNING

Apparatet er forsynet med en strømforsyningsledning med stik. Inden apparatet tilsluttes, er det nødvendigt at sikre, at:

• værdierne for forsyningsspændingen og frekvens er i overensstem- melse med dem, der er angivet på apparatets typeskilt.

• strømforsyningsledningen har en e󰀨ektiv jordforbindelse og er korrekt dimensioneret til apparatets maksimale strømoptag.

• apparatets strømforsyning er forsynet med en egnet erpolet afbryder i overensstemmelse med de nationale installationsbestemmelser.

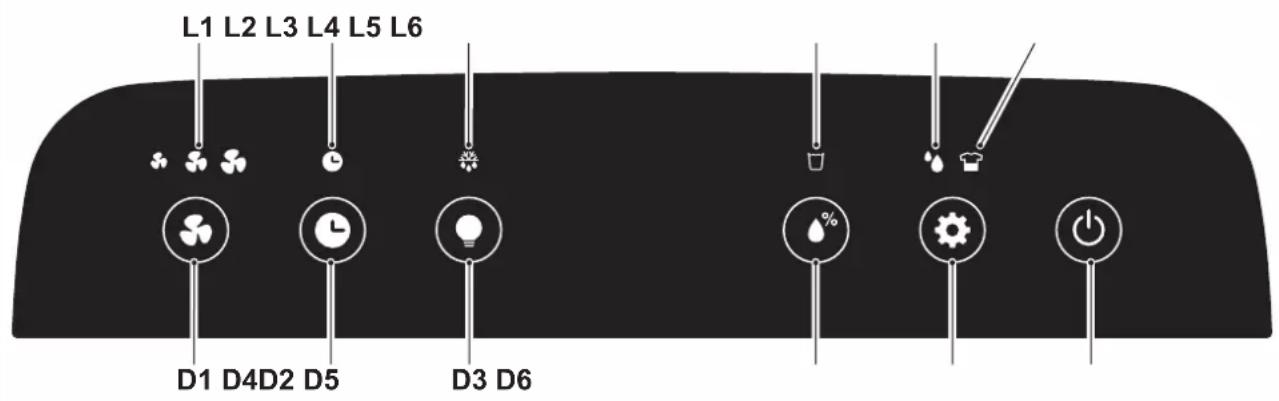

• udstyret kun forsynes med strøm via en stikkontakt, der er kompatibel med det medfølgende stik. ADVARSEL Udskiftning af strømkablet må kun foretages af Olimpia Splendids tekniske service ellertilsvarendekvaliceretpersonale.B D1 D4D2 D5 L1 L2 L3 L4 L5 L6 D3 D6

Betjen apparatet som følger. Åbn forsigtigt luftafgangen, før apparatet startes. StikIKKEnoget(ngre,hænder,genstandeosv.)indiluftafgangenforatundgåat beskadige apparatet. Fare for snitsår eller kvæstelser!

• Apparatet må ikke placeres direkte på tæpper, håndklæder, tæpper eller andre ab- sorberendeoverader.

Apparatet tændes ved at trykke på ON/OFF-knappen (D6), hvorefter displayet viser den målte fugtig- hedsprocent.Apparatet slukkes ved igen at trykke på ON/OFF-knappen (D6).AQUARIA S1 10/12/14/16 P DA - 13 DANSK

3.2.c - Ventilatorhastighed

Ved at trykke på knappen “Speed” (D1) kan blæserhastigheden vælges: High. -

Når blæserhastigheden er valgt, er den tilhørende LED (L1) tændt. Hvis tilstanden ”LAUNDRY” er aktiv, kan blæserhastigheden ikke ændres.

3.2.d - Timerfunktion

Tryk på knappen ”Timer” (D2) for at programmere forsinkelsestiden for tilstanden ”ON” (tændt) eller ”OFF” (slukket). I tilstanden ”ON” trykkes på knappen ”Timer” (D2) en eller ere gange. Displayet viser forsinkelsestiden i timer (0 -> 1 -> 2 -> .... -> 23 -> 24 -> 0 -> 1 -> ....) til slukning af enheden. Vent et par sekunder efter den ønskede værdi er valgt, indtil den indstillede værdi er gemt. Herefter slukker apparatet (OFF), og LED’en (L2) lyser grønt. I tilstanden ”OFF” trykkes på knappen ”Timer” (D2) en eller ere gange. Displayet viser forsinkelsestiden i timer (0 -> 1 -> 2 -> .... -> 23 -> 24 -> 0 -> 1 -> ....) til start af enheden. Vent et par sekunder efter den ønskede værdi er valgt, indtil den indstillede værdi er gemt. Herefter tænder apparatet (ON), og LED’en (L2) lyser grønt. Programmeringen af funktionen ”Timer” skal du trykke på knappen ”Timer” (D2) en eller ere gange, indtil værdien ”0” er valgt, eller på knappen ”ON/OFF” (D6).

3.2.e - Aktivering af displayet

Tryk på knapperne ”Indstilling af fugtighedsniveau” (D4) og ”Led” (D3) på samme tid for at vise den målte rumtemperatur på displayet. Tryk på ”Led” (D3) for at slukke displayet og de aktive lysdioder. Maskinen fortsætter med at fungere.

3.2.f - Indstilling af fugtighedsniveauet

Tryk på knappen ”Indstilling af fugtighedsniveauet” (D4 ) for at vælge det ønskede luftfugtighedsni- veau i rummet: ”CO” (kontinuerlig cyklus) ---> 30 % ---> 35 % ---> ... ---> 85 % ---> 90 % ---> ”CO” (kontinuerlig cyklus) ---> ... Den indstillede værdi ligger på mellem 30 % og 90 % med intervaller på 5 %. Når fugtighedsprocenten i rummet er lavere end den indstillede værdi, stopper kompressoren midlertidigt efter den har kørt et vist tidsrum. Når den procentvise luftfugtighed i rummet er lig med eller højere end det indstillede minimumsniveau, genstarter kompressoren efter tre minutter (kompressorbeskyttelsestid). Mens apparatet er i drift (ON-tilstand), kan a󰀨ugtningen afbrydes midlertidigt for at afrime varmeveksleren. Nårapparatettænder,starterdeti”augtningstilstand”.

Med et tryk på knappen ”Laudry” (D5) skifter apparatet til tilstanden ”CO” (kontinuerlig cyklus), og kom- pressoren og ventilatoren fortsætter med at arbejde uanset det målte fugtighedsniveau. I denne tilstand kører blæseren med maksimal hastighed.DA - 14DANSK

3.3.b - A󰀨ugtningstilstand

Med et tryk på knappen ”A󰀨ugtning” (D5) starter apparatet med den fugtighedsprocent, der blev ind- stillet ved den sidste brug. Værdien ændres ved at trykke på knappen ”Indstil fugtighedsniveau” (D4).

3.4.a - Tømning af tanken

• Når LED-indikatoren ”Vandtanken er fuld” (L4) tænder, stopper apparatet, summeren lyder, og det er nødvendigt at tømme tanken (7).• Fjern tanken (7) fra huset ved hjælp af begge hænder (gur 7).• Tøm tanken (7) (gur 8). Flydekontakten(7b)måikkefjernesfravandtanken(7).Fuldstandskontaktenvilikke længere kunne måle vandstanden korrekt.
• Sæt beholderen (7) korrekt i apparatet. Ellers forbliver LED’en (L4) tændt, og apparatet fungerer ikke.

3.4.b - Kontinuerlig bortledning af vand

• Hvis ønsket, kan den medfølgende slange (14) tilsluttes til ttingen (13), så vandet, der opsamles ved a󰀨ugtning, bortledes kontinuerligt.• Sluk for apparatet, og tag stikket ud af stikkontakten.• Tilslut gummislangen (14) med en indvendig diameter på 10 mm til ttingen (13) (gur 9).• Vi anbefaler, at fastgøre slangen (14) til ttingen (13) med et spændebånd (medfølger ikke).• Sæt beholderen (7) korrekt i apparatet. Før slangen (14) gennem apparatets hus i lejet i tanken (7). Ellers forbliver LED’en (L4) tændt, og apparatet fungerer ikke. Sørgfor,atgummislangen(14)ikkeerplacerethøjereendaøbet,daderellerskan blive vand tilbage i apparatet. Det kan medføre funktionsfejl, beskadige apparatet og/ eller skabe farlige arbejdsforhold.

Under drift med kontinuerlig bortledning af kondensvand må vandbeholderen ikke fjer- nes.

Eventuelleproblemerideteksterneaøbregistreresikkeafalarmenforfuldtank.Det er nødvendigt at kontrollere for at undgå funktionsfejl, beskadigelse af apparatet og/ eller farlige arbejdsforhold.

I tilfælde af strømsvigt (blackout) genoptager enheden driften i den tilstand, den befandt sig i før afbry- delsen, når strømmen genoprettes.

Før rengørings- eller vedligeholdelsesarbejde udføres på apparatet, skal stikket fjernes fra stikkontakten. Vent derefter, indtil ventilatoren er stoppet.AQUARIA S1 10/12/14/16 P

4.1.a - Rengøring af apparatet

• Brug en tør klud til at rengøre apparatet.

• Hvis apparatet er meget snavset, kan det rengøres udvendigt med en klud fugtet med lunkent vand (maks. 50 °C) og et mildt rengøringsmiddel. Tør efter med en tør klud.

Brug ikke en kemisk behandlet eller antistatisk klud til at gøre apparatet rent. Brug ikke benzin, opløsningsmiddel, poleringspasta eller lignende opløsningsmidler. Disse pro- dukterkanfåfremkalderevneriplastoveradenellerdeformereden.

Brug ikke olie, kemikalier eller slibende produkter til at rengøre apparatet.

Sænk ikke apparatet i vand.

Hvis apparatet ikke fungerer korrekt, må du ikke forsøge at skille det ad. Kontakt din forhandler eller den tekniske serviceafdeling.

4.2 - RENGØRING FILTERET A AKTIVT KUL

Det anbefales at gøre lteret rent for hver to uger, apparatet er i drift.

• Rengør lteret (10) ved hjælp af en støvsuger eller en blød børste for at fjerne støv (g. 11).

• Sæt lteret (10) korrekt tilbage i lterhuset.

• Hvis vandtanken er snavset, skal den vaskes med koldt eller lunkent vand.

• Sluk for apparatet, og tag stikket ud af stikkontakten. d. Fjern tanken (7).

• Gå frem som beskrevet i punkt ”3.4.a”.

Hvis apparatet ikke skal bruges i længere tid, eller hvis du skal udføre arbejde, der kan producere meget støv, anbefaler vi, at du opbevarer apparatet på følgende måde:

• Sluk for apparatet, og tag stikket ud af stikkontakten.

• Tøm det resterende vand af vandtanken.

• Rul strømkablet sammen, og læg det i vandtanken (efter at du har sikret dig, at tanken er helt tør).

• Opbevar apparatet køligt, tørt og beskyttet mod fugt.

6 - TEKNISKE SPECIFIKATIONER

Se typeskiltet, der er placeret på produktet (gur 2) for oplysninger om følgende tekniske specikationer: Forsyningsspænding Strømforbrug Isoleringsklasse Apparatets vægt

7 - ULEMPER OG AFHJÆLPNING

FØR DU RINGER TIL DEN TEKNISKE ASSISTANCE Se denne liste, før du kontakter den tekniske assistance. Listen indeholder en beskrivelse af de mest almindelige fejl, som ikke skyldes fabrikations- eller materialefejl. Drift ved lav temperatur med automatisk afrimningsfunktion Apparatet er udstyret med en automatisk afrimningsfunktion (signaleret ved at den særlige lysdiode ”L3” tænder), som med passende tidsintervaller og styret af den omgivende temperatur styrer maskinens funktion.

PROBLEM MULIGE ÅRSAGER

FORSLAG TIL AFHJÆLPNING Enheden fungerer ikke. Strømforsyningsledningen er ikke tilsluttet. Sæt stikket i stikkontakten, og kontrollér, at der er strøm i stikkontakten. LED-indikatoren for fuld tank er tændt (tanken er fuld eller ikke korrekt placeret). Tøm tanken, og sæt den derefter korrekt tilbage i apparatet. Den omgivende temperatur ligger uden for apparatets maksimale driftsbetingelser. Beskyttelsesfunktionen er udløst. Apparatet fungerer ikke ved disse temperaturer. Kompressorbeskyttelse er udløst (enheden kan ikke fungere). A󰀨ugtningsfunktionen fungerer ikke, eller apparatet tænder/ slukker ofte. Tilstoppet lter. Beskadiget lter. Rengør lteret. Udskift lteret. Åben dør eller vindue. Luk døren og/eller vinduet. Gitter på lufttilgang og -afgang er tilstoppet. Fjern hindringerne, eller rengør gitrene på lufttilgang og -afgang. Rummet er for stort, eller luftfugtigheden er for høj. Eliminer, eller sænk fugtighedsniveauet, hvis muligt. Apparatet støjer. Apparatet hælder eller er ustabilt placeret. Placer enheden på en plan og stabil overade (mindsker vibrationer). Tilstoppet lter. Beskadiget lter. Rengør lteret. Udskift lteret. Displayet viser E1. Fejlbehæftet temperatursensor. Ring til servicecentret.265766B-1
