BRUGSANVISNING GR270 BLACK & DECKER

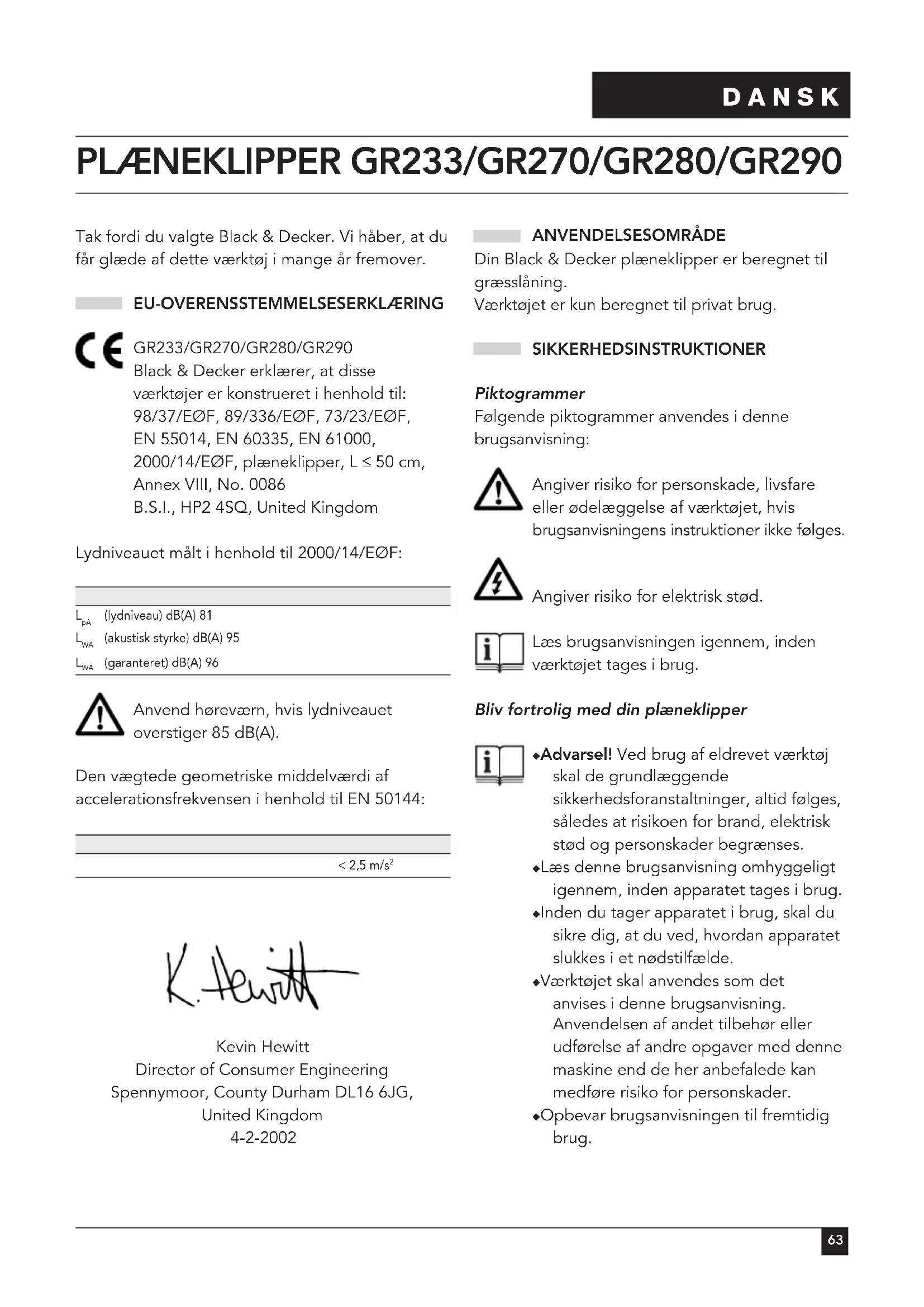

Tak fordi du valgte Black & Decker. Vi håber, at du får glæde af dette værktøj i mange år fremover. EU-OVERENSSTEMMELSESERKLÆRING GR233/GR270/GR280/GR290 Black & Decker erklærer, at disse værktøjer er konstrueret i henhold til: 98/37/EØF, 89/336/EØF, 73/23/EØF, EN 55014, EN 60335, EN 61000, 2000/14/EØF, plæneklipper, L ≤ 50 cm, Annex VIII, No. 0086 B.S.I., HP2 4SQ, United Kingdom Lydniveauet målt i henhold til 2000/14/EØF:

(garanteret) dB(A) 96 Anvend høreværn, hvis lydniveauet overstiger 85 dB(A). Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144: < 2,5 m/s

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, United Kingdom 4-2-2002 ANVENDELSESOMRÅDE Din Black & Decker plæneklipper er beregnet til græsslåning. Værktøjet er kun beregnet til privat brug. SIKKERHEDSINSTRUKTIONER Piktogrammer Følgende piktogrammer anvendes i denne brugsanvisning: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugsanvisningens instruktioner ikke følges. Angiver risiko for elektrisk stød. Læs brugsanvisningen igennem, inden værktøjet tages i brug. Bliv fortrolig med din plæneklipper ◆ Advarsel! Ved brug af eldrevet værktøj skal de grundlæggende sikkerhedsforanstaltninger, altid følges, således at risikoen for brand, elektrisk stød og personskader begrænses. ◆ Læs denne brugsanvisning omhyggeligt igennem, inden apparatet tages i brug. ◆ Inden du tager apparatet i brug, skal du sikre dig, at du ved, hvordan apparatet slukkes i et nødstilfælde. ◆ Værktøjet skal anvendes som det anvises i denne brugsanvisning. Anvendelsen af andet tilbehør eller udførelse af andre opgaver med denne maskine end de her anbefalede kan medføre risiko for personskader. ◆ Opbevar brugsanvisningen til fremtidig brug.64 DANSK Arbejdsområde ◆ Udsæt ikke maskinen for regn. Anvend ikke maskinen under fugtige eller våde forhold. ◆ Brug kun maskinen i dagslys eller med god kunstig belysning. Personlig beskyttelse ◆ Bær kraftige sko eller støvler til bekyttelse af fødderne. Man må ikke arbejde med apparatet, når man har åbne sandaler på eller er barfodet. ◆ Bær lange bukser til beskyttelse af benene. Brugen af maskinen ◆ Sørg for, at maskinen er slukket, når ledningen tilsluttes strømmen. ◆ Vær opmærksom. Se på det, du gør. Brug din sunde fornuft. ◆ Brug ikke maskinen, når du er træt. ◆ Hvis maskinen begynder at vibrere unormalt, skal det afbrydes, og stikket skal trækkes ud af stikkontakten. Lad de roterende dele standse helt, og undersøg maskinen for eventuelle skader og løse dele. ◆ Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes på afstand fra varme, olie og skarpe kanter. ◆ Hvis elledningen er blevet beskadiget under brug, skal maskinen slukkes, og stikket trækkes øjeblikkeligt ud af stikkontakten. Rør ikke ved elledningen, før den er trukket ud af stikkontakten. Andre personers sikkerhed ◆ Tillad ikke, at børn eller personer, der ikke har læst denne brugsanvisning, bruger maskinen. ◆ Børn, besøgende eller dyr må ikke nærme sig arbejdsområdet eller røre ved maskinen eller netkablet. ◆ Husk, at brugeren kan gøres ansvarlig for ulykker eller skader, der påføres andre personer eller deres ejendom. Efter brug ◆ Sluk maskinen, træk stikket ud af stikkontakten, og forvis dig om, at de bevægelige dele er holdt op med at rotere, før maskinen efterlades uden tilsyn, samt før en eller flere dele ændres, renses eller undersøges. ◆ Når maskinen ikke er i brug, skal det opbevares et tørt sted. Børn må ikke have adgang til det opbevarede apparat. Undersøgelse og reparation ◆ Før brug skal maskinen kontrolleres for skader eller defekte dele. Check de bevægelige dele for skæv indstilling og sammenbrændinger, kontrollér for brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke apparatets funktion. ◆ Maskinen må ikke benyttes, hvis en af delene er beskadiget eller defekt. Brug ikke maskinen, hvis den ikke kan tændes og slukkes ved hjælp af afbryderen. ◆ Brug aldrig maskinen, hvis en af sikkerhedsskærmene eller afskærmningerne er beskadiget eller fjernet. ◆ Kontrollér, at maskinen fungerer rigtigt og kan udføre det arbejde, det er beregnet til. ◆ Skadede eller defekte dele skal repareres eller udskiftes af en autoriseret tekniker. ◆ Før brug skal ledningen kontrolleres for tegn på skader, ældning og slid. ◆ Brug ikke maskinen, hvis ledningen er beskadiget eller defekt. ◆ Hvis ledningen er skadet, skal den udskiftes af en autoriseret reparatør for at undgå faresituationer. ◆ Forsøg aldrig at fjerne eller udskifte andre dele end dem, der er specificeret i denne brugsanvisning. Yderligere sikkerhedsforskrifter for plæneklippere Følgende advarselssymboler findes på apparatet: Det anbefales at bære sikkerhedsbriller, når man arbejder med dette værktøj. Kniven fortsætter med at rotere i et par sekunder, efter at der er slukket for apparatet. Man må aldrig tvinge kniven til standsning.

6m / 20ft Hold mennesker og dyr mindst 6 meter fra græsslåningsområdet.65 DANSK Udsæt ikke maskinen for regn eller høj fugtighed. Sluk maskinen, træk stikket ud af stikkontakten, og forvis dig om, at de bevægelige dele er holdt op med at rotere, før apparatet efterlades uden tilsyn, samt før en eller flere dele ændres, renses eller undersøges. ◆ Inden maskinen bruges skal det kontrolleres, at kniven, knivens møtrik og skæreanordningen ikke er slidt eller beskadiget. Kontroller, at knivens møtrik er sikkert fastspændt. ◆ Kontroller græsopsamleren for slid eller beskadigelse og udskift posen om nødvendigt. Brug aldrig maskinen uden græsopsamleren. ◆ Før du benytter maskinen, skal du kontrollere, at græsslåningsområdet er fri for pinde, sten, tråd eller andre genstande. ◆ Brug kun maskinen i den korrekte position med kniven nede ved jorden som vist på tegningerne. Tænd aldrig for maskinen, når det er i en anden position. ◆ Tænd kun for maskinen, når hænder og fødder er i sikker afstand fra kniven. ◆ Brug altid begge hænder til at betjene maskinen. ◆ Når grebet trykkes ned for at tænde for maskinen, må det ikke trykkes længere ned end nødvendigt. Sørg for at have begge hænder på grebet og at fødderne er i en sikker afstand fra kniven, før du sætter maskinen ned på jorden igen. ◆ Undgå kropskontakt med kniven, mens maskinen er i gang. Hold hænder og fødder i en sikker afstand fra kniven. Hold hænder og fødder på afstand af de roterende dele. ◆ Gå og løb aldrig, når du bruger maskinen. Træk ikke maskinen mod dig og gå ikke baglæns, når du bruger maskinen. ◆ Arbejd ikke på meget stejle skråninger. Sørg for, at du har et sikkert fodfæste. Vær opmærksom på, at frisk afskåret græs er fugtigt og fedtet. ◆ Pas på når du slår græs i nærheden af kanter og grusstier eller veje, idet sten og jord kan sættes i bevægelse af kniven. ◆ Man må ikke løfte maskinen, før kniven er fuldstændig i ro. ◆ Sørg for at holde ledningen væk fra kniven. Vær altid opmærksom på, hvor ledningen er. ◆ Hvis maskinen begynder at vibrere unormalt eller hvis du rammer et fremmedobjekt, skal du slukke for maskinen og trække stikket ud af stikkontakten. Kontroller maskinen for eventuelle beskadigelser. ◆ Brug kun anbefalede reservedele og tilbehør fra Black & Decker. ELEKTRISK SIKKERHED Værktøjet er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Dette værktøj er kun designet til brug med vekselstrømsforsyning (AC). Forsøg ikke at bruge nogen anden form for elforsyning. Værktøjet er dobbelt isoleret i henhold til EN 60335; jordledning er derfor ikke påkrævet. ◆ Undgå kropskontakt med jordede overflader (f.eks. metalgelændere, lygtepæle osv.). ◆ Den elektriske sikkerhed kan forbedres yderligere ved brug af en højfølsom (30 mA / 30 mS) fejlstrømsafbryder (RCD). Anvendelse af forlængerledning Brug altid en godkendt forlængerledning, der passer til strømstikket på dette værktøj (se typeskiltet). Forlængerledningen skal være velegnet til udendørs brug. ◆ Før brug kontrolleres elledningen for tegn på skader, slid og ældning. Udskift forlængerledningen, hvis den bliver beskadiget eller defekt. ◆ Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. OVERSIGT (fig. A)

MONTERING Før montering skal man sikre sig, at værktøjet er slukket og taget ud af stikkontakten. Montering af grebet (fig. B) ◆ Monter de to dele af det nedre greb (9) til det øvre greb (4) med skruerne (10) og møtrikkerne (11) som vist på tegningen. Montering af grebet (fig. C) ◆ Indsæt enderne af det nedre greb (5) i de tilsvarende huller (12) i plæneklipperen. ◆ Tryk grebet ned i hullet så dybt som muligt. ◆ Fastgør grebet ved hjælp af skruerne (13). Samling og påsætning af græsopsamleren (fig. D1 – D4) GR270/GR280/GR290 ◆ Indsæt rammen (14) i posen (15) som vist (fig. D1). ◆ Fastgør rammen i klemjernene (16) ved hjælp af skaftet på en ske, dækjern, eller et lignende afrundet værktøj (fig. D2). Udfør arbejdet i den angivne rækkefølge (se fig. D3) for at lette samlingen. ◆ Løft fligen (17) og anbring græsopsamlerens metalramme i spalten (18) (fig. D4). GR233 ◆ Justér græsopsamler to halvdele som vist. ◆ Tryk de to halvdele sammen. ◆ Sæt den monterede græsopsamler på plæneklipperen og lad den klikke på plads. ANVENDELSE Lad maskinen arbejde i eget tempo. Det forhindrer den i at blive overbelastet. Justering af skærehøjden (fig. E) Afbryd strømmen til maskinen ved at trække stikket ud af stikkontakten. Vent til kniven er holdt op med at rotere, før du fortsætter. Skærehøjden justeres ved at ændre hjulenes højde. ◆ Frigør hjulene (8) ved at dreje dem ud af den låste position. ◆ Indstil hjulene i den ønskede højde. ◆ Drej hjulene tilbage i låst position og kontroller, at alle hjulene er indstillet til samme højde. Start og stop (fig. F) Tænding ◆ Hold grebet med begge hænder og tryk det lidt ned for at løfte apparatets forside. ◆ Hold låseknappen (2) inde, og træk afbryderen (1) mod dig. ◆ Slip låseknappen. ◆ Lad apparatet vende tilbage i arbejdsstilling. Slukning ◆ Sluk for apparatet ved at slippe afbryderen. Forsøg aldrig at fastlåse afbryderen, mens maskinen er tændt. Græsslåning (fig. G) Vi anbefaler, at du bruger din plæneklipper som skitseret i dette afsnit til at opnå det bedste resultat og til at reducere risikoen for at skære ledningen over. ◆ Læg størstedelen af ledningen på græsplanen i nærheden af startpunktet (se position 1 i fig. G). ◆ Tænd for maskinen som beskrevet foroven. ◆ Fortsæt som vist i fig. G: ◆ Flyt plæneklipperen fra position 1 til position 2. ◆ Drej til højre og gå til position 3. ◆ Drej til venstre og gå til position 4. ◆ Gentag ovennævnte fremgangsmåde efter behov. Arbejd ikke mod ledningen som vist i fig. H.67 DANSK Tømning af græsopsamleren ◆ Tøm græsopsamleren, når du kan se, at løst græs spredes fra plæneklipperens bund. Brug aldrig maskinen uden græsopsamleren. Gode råd til optimalt brug ◆ Hvis græsset er længere end ca. 10 cm, anbefales det at slå græs i to omgange umiddelbart efter hinanden for at opnå et bedre klipperesultat. Slå først græsset med maksimal skærehøjde og derefter med lav eller mellemhøj skærehøjde. ◆ Hvis du vil opnå optimale klipperesultater, skal du kun slå græs, når det er tørt. VEDLIGEHOLDELSE Deres Black & Decker værktøj er blevet designet til at være i drift gennem en længere periode med en minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af en korrekt behandling af værktøjet samt regelmæssig rengøring. Før udførelse af vedligeholdelsesarbejde, skal værktøjet slukkes og tages ud af stikkontakten. ◆ Brug jævnligt en stump skraber til at fjerne græs og snavs fra apparatet. Man må ikke bruge slibemidler eller opløsningsmidler. Vedligeholdelse af kniven ◆ Fjern jævnligt græs og snavs fra kniven. ◆ Undersøg nøje knivens tilstand i begyndelsen af havesæsonen. ◆ Hvæs eller udskift kniven, hvis den er meget stump. ◆ Monter en ny kniv som beskrevet herunder, hvis kniven er beskadiget eller nedslidt. Udskiftning af kniven (fig. I) Knive til udskiftning kan købes hos din Black & Decker-forhandler (katalognummer A6182). ◆ Afbryd strømmen til apparatet ved at trække stikket ud af stikkontakten. Vent til kniven er holdt op med at rotere, før du fortsætter. ◆ Vær forsigtig og pas på, at du ikke skærer dig selv. Bær stærke arbejdshandsker eller tag en klud til at gribe kniven med. ◆ Skift kun ud med specificerede knive. ◆ Fjern ikke rotoren (21). ◆ Læg apparatet på siden. ◆ Grib kniven (19) med en hånd. ◆ Løsn knivens møtrik med den medleverede skruenøgle og fjern knivens møtrik (20). ◆ Udskift kniven. ◆ Monter spændeskiven (såfremt den var monteret) og møtrikken igen. ◆ Spænd knivens møtrik godt fast. FEJLFINDING Hvis værktøjet ikke virker korrekt, skal du gøre følgende. Hvis dette ikke løser problemet, kontakt et Black & Decker servicecenter. Afbryd værktøjet, før du fortsætter. Motoren brummer, men kniven bevæges ikke Sluk for maskinen og træk stikket ud af stikkontakten. ◆ Fjern forsigtigt eventuelle genstande, der hindrer kniven i at bevæge sig. Intet motorstøj og kniven bevæges ikke ◆ Kontrollér, at strømkablerne er ordentligt tilsluttet. ◆ Kontrollér sikringerne. MILJØ Når dit værktøj er udtjent, beskyt da naturen ved ikke at smide det ud sammen med det almindelige affald. Aflevér det til de opsamlingssteder, der findes i din kommune eller der hvor du købte værktøjet.68 DANSK RESERVEDELE / REPARATIONER Reservedele kan købes hos autoriserede Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer vore produkter. Oversigt over vore autoriserede værksteder findes på internettet på vor hjemmeside www.blackdecker.dk samt www.2helpU.com. GARANTI Black & Decker garanterer, at produktet er fri for materielle skader og/eller fabrikations- fejl ved levering til kunden. Garantien er et tillæg til konsumentens lovlige rettigheder og påvirker ikke disse. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde. Hvis et Black & Decker produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specifikationen, inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst muligt besvær for kunden. Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med: ◆ normal slitage ◆ uheldige følger efter unormal anvendelse af værktøjet ◆ overbelastning, hærværk eller overdrevent intensivt brug af værktøjet ◆ ulykkeshændelse Garantien gælder ikke hvis reparationer er udført af nogen anden end et autoriseret Black & Decker værksted. For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 måneder efter at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgængelig på internettet, på adressen www.2helpU.com.

Black & Decker har et stort sortiment af haveværktøj, som gør havearbejdet let. Hvis De ønsker yderligere information omkring vore produkter, bedes De sætte dem i kontakt med vore Service- og informationscentre, eller sæt Dem i forbindelse med Deres lokale Black & Decker forhandler. Græstrimmere Kædesave Hækkeklippere Beskærersakse Plæneklippere Løvsugere Kompostkværne En del af produkterne findes ikke i alle lande.69 SUOMI

Er verktøjet en gave?

Venligst sæt kryds i ruden såfremt De ikke måtte ønske at modtage information.
