BRUGSANVISNING DH 24PG2 HiKOKI

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. GENERELLE SIKKERHEDSADVARSLER FOR

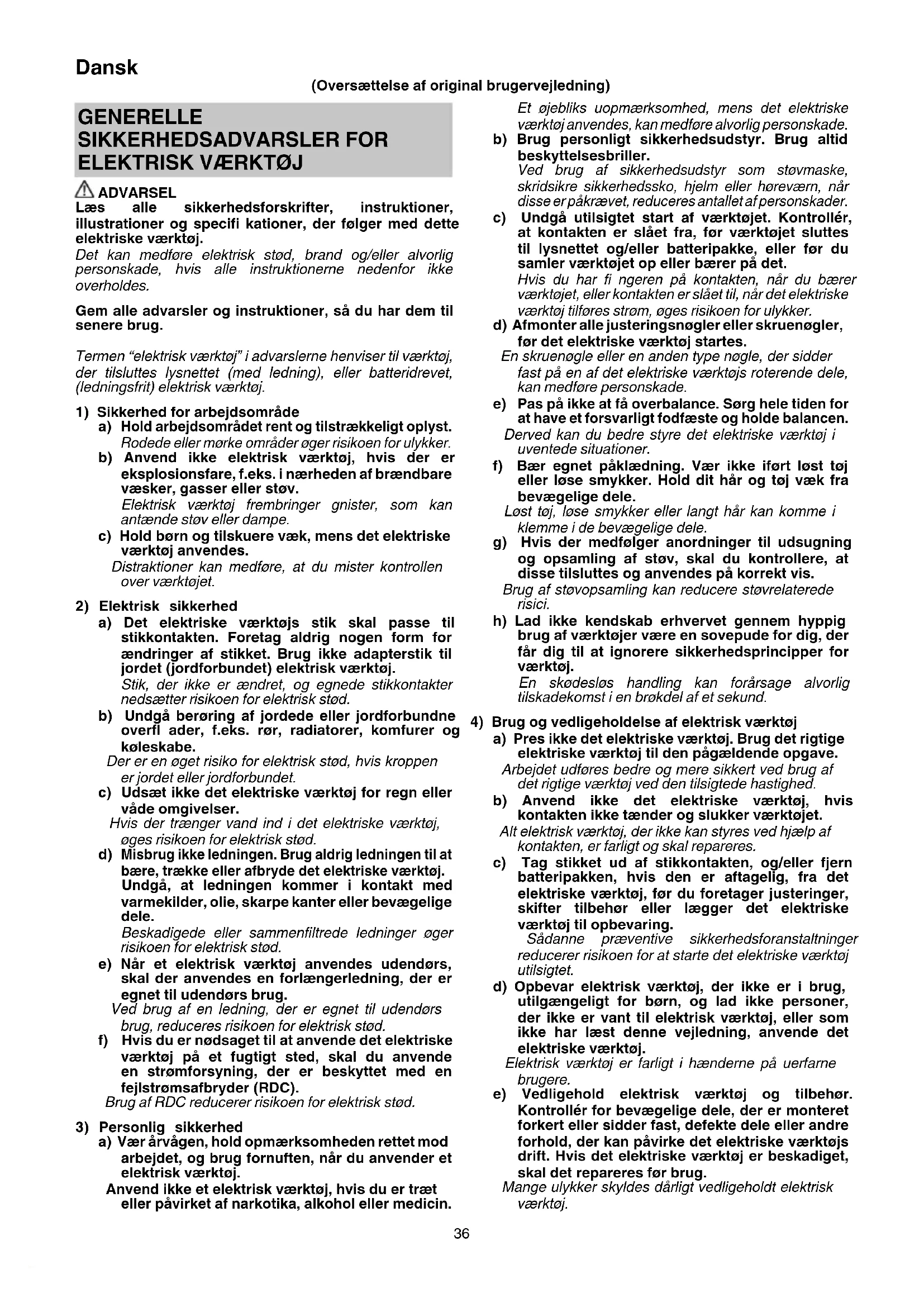

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. (Oversættelse af original brugervejledning) 00BookDH24PG2.indb3600BookDH24PG2.indb36 2022/12/2214:08:342022/12/2214:08:3437 Dansk f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSFORSKRIFTER FOR BOREHAMMER Sikkerhedsforskrifter for alle funktioner

Udsættelse for støj kan medføre høretab.

2. Anvend hjælpehåndtaget/-håndtagene, hvis

værktøjet er udstyret hermed. Hvis du mister kontrollen over værktøjet, kan det medføre personskade.

Hold fast i det elektriske værktøj i gribefl aderne, når du udfører en opgave, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen ledning. Skæretilbehør, der kommer i kontakt med en ”strømførende” ledning, kan gøre synlige metaldele på det elektriske værktøj ”strømførende” og kan give operatøren elektrisk stød. Sikkerhedsinstruktioner ved brug af lange borespidser til borehammere

4. Start altid boring ved lav hastighed, hvor spidsen af

borehovedet rører ved arbejdsemnet. Ved højere hastigheder kan borehovedet blive bøjet, hvis det kører frit uden at røre ved arbejdsemnet, hvilket medfører personskade.

5. Læg kun tryk på i direkte linje med hovedet, og læg

ikke overdrevent tryk tryk på. Hovederne kan blive bøjet og forårsage nedbrud eller tab af kontrol, hvilket medfører personskade. EKSTRA SIKKERHEDSFORSKRIFTER

1. Sørg for, at den anvendte strømkilde opfylder de

Hvis stikket tilsluttes til en stikkontakt, mens afbryderen er i positionen TIL, starter det elektriske værktøj omgående, hvilket kan medføre alvorlige ulykker.

3. Når arbejdsområdet fjernes fra strømkilden, skal du

anvende en tilstrækkeligt tyk forlængerledning med tilstrækkelig nominel kapacitet. Forlængerledningen skal være så kort som det praktisk er muligt.

4. Rør ikke ved bit under eller umiddelbart efter betjening.

Bit bliver meget varm under drift og kan medføre alvorlige forbrændinger.

5. Før du begynder at bryde væggen, gulvet eller loftet ned,

hugge ind i eller bore i det, skal du omhyggeligt bekræfte, at elementer som elektriske kabler eller elektriske rør ikke graves ned.

6. Hold altid ordentligt fast i håndtaget på selve hammeren

samt dennes sidehåndtag. Ellers kan den producerede modkraft medføre i unøjagtig og endda farlig kørsel.

Indånd ikke den skadelige støv, der genereres ved boring eller mejsling. Støvet kan være forbundet med en helbredsmæssig risiko for dig selv og tilskuere.

8. Montering af værktøjet

○ For at forhindre ulykker skal du sørge for at slukke kontakten og frakoble stikket fra stikkontakten. ○ Ved anvendelse af værktøj som mejsler, borespidser, osv. skal du sørge for at anvende originale dele, udpeget af vores virksomhed. ○ Rens værktøjets skaftdel. ○ Kontrollér låsemekanismen ved at trække i værktøjet.

9. For at forhindre ulykker skal du sørge for at slukke

kontakten og frakoble stikket fra stikkontakten ved montering eller fjernelse af borespidser og forskellige andre dele. Du skal også slukke for afbryderen i arbejdspauser og efter arbejde.

10. Rotation + hamren

Kun DH28PMY2: Anvendelse af holder til borespids (standardtilbehør) Når borespidsen rører ved konstruktionens jernstang, stopper borespidsen øjeblikkeligt og borehammeren reagerer ved at dreje. Derfor skal du spænde sidehåndtaget ordentligt.

For at bore i træ eller metal ved hjælp af borepatronen og patronadapteren (ekstra tilbehør). Kun DH28PMY2: Anvendelse af holder til borepatron (standardtilbehør) ○ Anvendelse af overdreven kraft fremskynder ikke alene arbejdet, men ødelægger også borespidsens kant og nedsætter borehammerens levetid. ○ Borespidserne kan springe af, når du trækker borehammeren tilbage fra borehullet. Når du trækker borehammeren tilbage, er det vigtigt at bruge en skubbende bevægelse. ○ Forsøg ikke at bore forankringshuller eller huller i beton, når maskinen er i funktionen Kun rotation. ○ Forsøg ikke at anvende borehammeren i funktionen for rotation og hammerslag med borepatron og patronadapter monteret. Det forkorter levetiden på alle maskinens komponenter betragteligt.

Kun DH28PMY2: Anvendelse af holder til borespids (standardtilbehør)

13. Sørg for at holde godt fast i værktøjet som vist i Fig. 13

under anvendelse. 00BookDH24PG2.indb3700BookDH24PG2.indb37 2022/12/2214:08:342022/12/2214:08:3438 Dansk SYMBOLER ADVARSEL Det følgende viser symboler anvendt til maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. DH24PG2 / DH24PH2 / DH26PB2 / DH26PC2 / DH28PBY2 / DH28PCY2 / DH28PMY2: Borehammer Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og tilbageleveres til en miljøvenlig genbrugsstation.

Nominel spænding Sørg for, at den anvendte strømkilde opfylder de elektriske krav angivet på produktets typeskilt.

Hastighed uden belastning Bpm Slagrate ved fuld belastning

• Vægt (I henhold til EPTA-procedure 01/2014) Beton Stål Træ Funktion for rotation og hamren Funktionen Kun rotation Funktionen Kun hamren Slå boremaskine TIL Slå boremaskine FRA Kobl primært stik fra stikkontakten Klasse II værktøj STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet i nedenstående. ○ Plastik-æske p. 1
• ○ Sidehåndtag p. 1
• ○ Dybdemåler p. 1
• ○ Holder til borepatron (kun DH28PMY2) Standardtilbehør kan ændres uden varsel. ANVENDELSE Funktion for rotation og hamren ○ Boring af forankringshuller ○ Boring af huller i beton ○ Boring af huller i fl iser Funktionen Kun rotation ○ Boring i stål eller træ (med ekstra tilbehør) ○ Tilspænding af maskinskruer, træskruer (med ekstra tilbehør) Funktionen Kun hamren (DH24PH2, DH26PC2, DH28PCY2, DH28PMY2) ○ Let mejsling af beton, udgravning til og kantning af rille. SPECIFIKATIONER Denne maskines specifi kationer er opstillet i tabellen på side 95. BEMÆRK Som følge af HiKOKIs fortløbende program for forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. p. 1

MONTERING OG ANVENDELSE

Handling Figur Side Isætning af SDS-plus-værktøjer

Fjernelse af SDS-plus-værktøjer

Valg af rotationsretning

Valg af driftsindstilling

Ændring af mejslingspositionen

Fjernelse af spændepatron med hurtigudløser (DH28PMY2)*

Isætning af spændepatron med hurtigudløser (DH28PMY2)

Isætning af værktøjer med runde skafter (DH28PMY2)

Tænd og sluk samt indstilling af hastighed

Låsning af kontakten Til / Fra

Udløsning af kontakten Til / Fra

Montering af sidehåndtaget 14 98 Valg af tilbehør*

99, 100 *1 Hvis det er vanskeligt at trække i borepatronholderen eller borespidsens holder, skal du få retningsomskifteren til at fl ugte med mærket og dreje låsegrebet. *2 For detaljeret information vedrørende hvert værktøj, bedes du kontakte et autoriseret HiKOKI-servicecenter. 00BookDH24PG2.indb3800BookDH24PG2.indb38 2022/12/2214:08:342022/12/2214:08:3439 Dansk SMØRING Denne borehammer er en helt lufttæt konstruktion, der skal beskytte mod støv. Derfor kan denne borehammer anvendes uden smøring i lang tid. Smør igen med fedt, når du udskifter kulstofbørsten for at opretholde levetiden. Yderligere anvendelse af borehammeren med afl åsningsfedt får maskinen til at brænde sammen og nedsætter levetiden. FORSIGTIG Der anvendes en speciel fedt til denne maskine, hvorfor brug af andre typer fedt kan forringe maskinens normale ydeevne. Sørg for at lade en af vores servicemedarbejdere foretage udskiftningen af fedt.

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af værktøjerne

Idet anvendelse af sløvt værktøj medfører motorfejl og forringet eff ektivitet, skal du udskifte værktøjet med nyt eller slibe det igen, så snart du opdager slid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Gør du ikke det, kan det resultere i alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve ”hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at spolen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Eftersyn af kulstofbørsterne

For din fortsatte sikkerhed og beskyttelse mod elektrisk stød må der KUN udføres eftersyn af kulbørsterne og udskiftning på denne maskine af et HiKOKI-autoriseret servicecenter.

5. Udskiftning af forsyningsledning

Hvis det er nødvendigt at udskifte forsyningsledningen, skal det gøres af et HiKOKI-autoriseret servicecenter for at undgå fare for sikkerheden. FORSIGTIG Ved drift og vedligeholdelse af elektrisk værktøj skal gældende sikkerhedsbestemmelser og -standarder for hvert land overholdes. GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, i samlet tilstand, med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI- autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 101 dB (A) (DH24PG2, DH24PH2) 102 dB (A) (DH26PB2, DH26PC2) 101 dB (A) (DH28PBY2, DH28PCY2, DH28PMY2) Det afmålte A-vægtede lydtryksniveau: 90 dB (A) (DH24PG2, DH24PH2) 91 dB (A) (DH26PB2, DH26PC2) 90 dB (A) (DH28PBY2, DH28PCY2, DH28PMY2) Usikkerhed K: 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Hammerboring i beton: Vibrationsudsendelsesværdi

Tilsvarende mejslingsværdi: Vibrationsudsendelsesværdi

Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. De kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren). BEMÆRK Som følge af HiKOKIs fortløbende program for forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 00BookDH24PG2.indb3900BookDH24PG2.indb39 2022/12/2214:08:342022/12/2214:08:3440 Norsk

5. Bytte strømledning

K. Yokoyama General Manager of Quality Assurance Division 00BookDH24PG2.indb10600BookDH24PG2.indb106 2022/12/2214:08:502022/12/2214:08:50107 Dansk Polski EF-OVERENSSTEMMELSESERKLÆRING Vi erklærer os fuldstændige ansvarlige for, at Borehammeren, identifi ceret ved type og specifi k identifi kationskode *1), er i overensstemmelse med alle relevante krav i direktiverne *2) og standarderne *3). Teknisk fi l i *4) – Se nedenfor. Lederen af europæiske standarder på repræsentationskontoret i Europa er bemyndiget til at kompilere den tekniske fi l. Erklæringen gælder produktet, der er mærket med CE.
