MANUALE UTENTE DH 24PG2 HiKOKI

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l’elettroutensile idoneo alla propria applicazione. Utilizzando l’elettroutensile corretto, si garantirà un’esecuzione migliore e più sicura del lavoro, alla velocità di progetto. b) Non utilizzare l’elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l’interruttore. É pericoloso utilizzare elettroutensili che non possano essere azionati dall’interruttore. Provvedere alla relativa riparazione. c) Prima di eff ettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici, scollegare la spina dalla presa elettrica e/o rimuovere il pacco batteria, se staccabile, dall’utensile elettrico. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell’elettroutensile. d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l’elettroutensile. É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

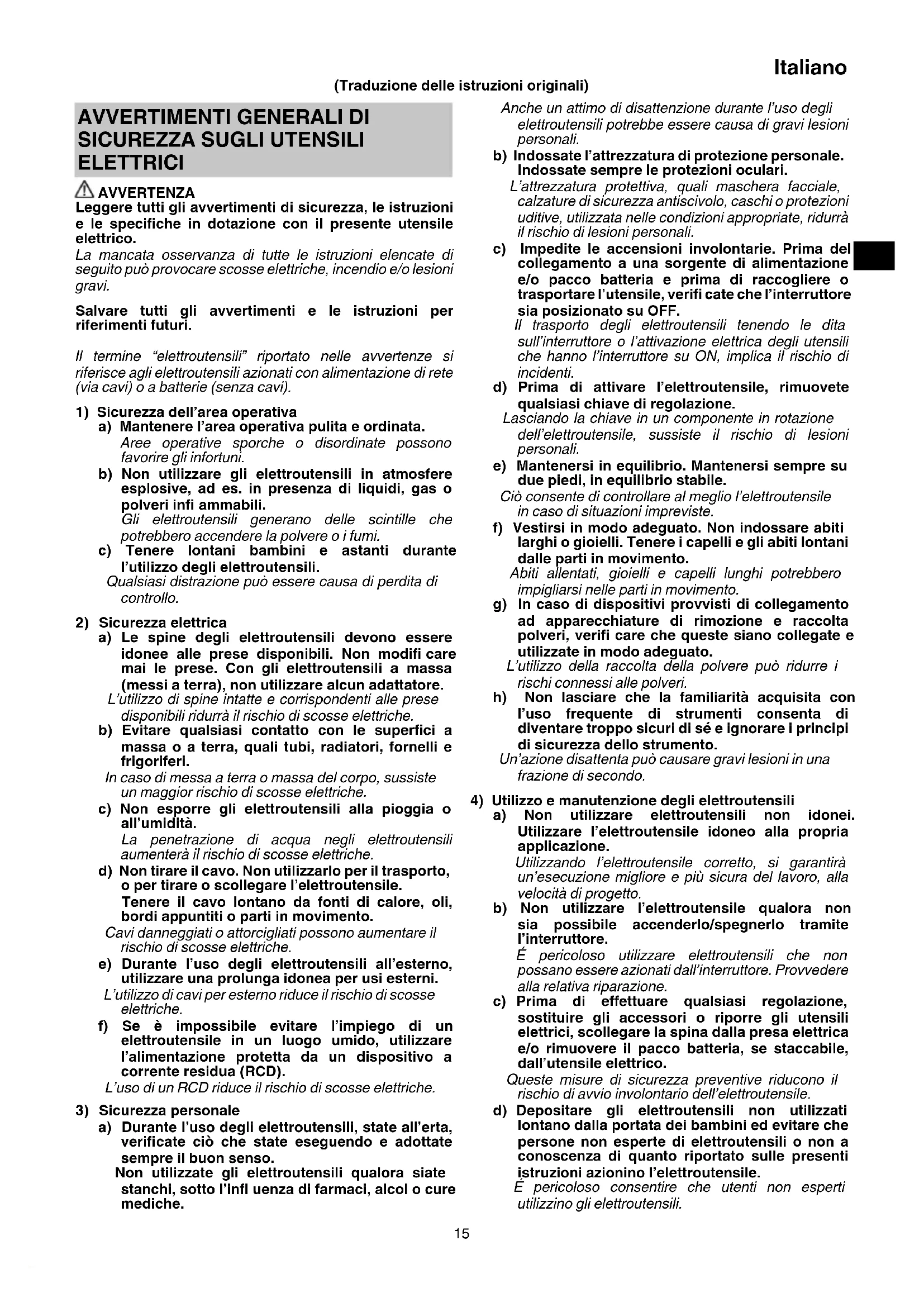

ELETTRICI AVVERTENZA Leggere tutti gli avvertimenti di sicurezza, le istruzioni e le specifi che in dotazione con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito può provocare scosse elettriche, incendio e/o lesioni gravi. Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri. Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata. Aree operative sporche o disordinate possono favorire gli infortuni. b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infi ammabili. Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi. c) Tenere lontani bambini e astanti durante l’utilizzo degli elettroutensili. Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modifi care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore. L’utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche. b) Evitare qualsiasi contatto con le superfi ci a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi. In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche. c) Non esporre gli elettroutensili alla pioggia o all’umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche. d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l’elettroutensile. Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento. Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche. e) Durante l’uso degli elettroutensili all’esterno, utilizzare una prolunga idonea per usi esterni. L’utilizzo di cavi per esterno riduce il rischio di scosse elettriche. f) Se è impossibile evitare l’impiego di un elettroutensile in un luogo umido, utilizzare l’alimentazione protetta da un dispositivo a corrente residua (RCD). L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l’uso degli elettroutensili, state all’erta, verifi cate ciò che state eseguendo e adottate sempre il buon senso. Non utilizzate gli elettroutensili qualora siate stanchi, sotto l’infl uenza di farmaci, alcol o cure mediche. (Traduzione delle istruzioni originali) 00BookDH24PG2.indb1500BookDH24PG2.indb15 2022/12/2214:08:302022/12/2214:08:3016 Italiano e) Manutenzione di utensili elettrici e accessori. Verifi care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero infl uenzare negativamente il funzionamento dell’utensile elettrico. In caso di guasti, provvedere alla riparazione dell’elettroutensile prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione. f) Mantenere gli strumenti di taglio affi lati e puliti. Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili. g) Utilizzare l’elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire. L’uso dell’utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa. h) Tenere le maniglie e le superfi ci di presa asciutte, pulite e libere da olio e grasso. Maniglie e superfi ci di presa scivolose non consentono una movimentazione e un controllo sicuri dell’utensile in situazioni impreviste.

a) Affi date le riparazioni dell’elettroutensile a persone qualifi cate che utilizzino solamente parti di ricambio identiche. Ciò garantirà il mantenimento della sicurezza dell’elettroutensile. PRECAUZIONI Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere deposti lontano dalla portata di bambini e invalidi.

AVVERTIMENTI DI SICUREZZA SUL

MARTELLO PERFORATORE Istruzioni di sicurezza per tutte le operazioni

1. Indossare protettori per le orecchie

L’esposizione al rumore può causare la perdita dell’udito.

2. Utilizzare le leve ausiliarie se fornite con l’utensile.

La perdita di controllo può causare lesioni alla persona.

3. Aff errare l'elettroutensile dalle superfi ci isolate

quando si eseguono operazioni in cui l'attrezzo di taglio potrebbe venire a contatto con fi li elettrici nascosti o con il proprio fi lo. Il contatto dell’accessorio da taglio con un fi lo in tensione potrebbe mettere in tensione le parti metalliche esposte dell’utensile elettrico e dare una scossa elettrica all’operatore. Istruzioni di sicurezza per l'uso di punte di trapano lunghe con martelli perforatori

4. Iniziare sempre a trapanare a bassa velocità e con

l’estremità della punta a contatto con il pezzo. A velocità più alte, è probabile che la punta si pieghi se le viene consentito di ruotare liberamente senza essere a contatto con il pezzo, con la conseguenza di lesioni personali.

5. Applicare pressione solo in linea diretta con la

punta e non applicare una pressione eccessiva. Le punte possono piegarsi causando rottura o perdita di controllo, con la conseguenza di lesioni personali.

PRECAUZIONI DI SICUREZZA

1. Assicurarsi che la fonte di alimentazione da utilizzare sia

conforme ai requisiti di alimentazione specifi cati sulla targhetta dei dati del prodotto.

2. Assicurarsi che l’interruttore dell’alimentazione sia in

posizione OFF. Se la spina viene collegata ad una presa mentre l’interruttore di alimentazione è sulla posizione ON, il demolitore inizia immediatamente a funzionare, con il rischio di seri incidenti.

3. Se l’area di lavoro è lontana dalla fonte di alimentazione,

usare una prolunga di spessore e capacità nominale suffi cienti. Il cavo di prolunga deve essere il più corto possibile.

4. Subito dopo aver adoperato l’attrezzo o durante le

operazioni non toccare mai la punta. Questa diviene molto calda durante il funzionamento e potrebbe causare ustioni.

5. Prima di iniziare a penetrare, frantumare o perforare un

muro, pavimento o soffi tto, accertarsi con sicurezza che oggetti come cavi e condotte non siano murati in essi.

6. Tenere sempre saldamente l’impugnatura del corpo

macchina e l’impugnatura laterale dell’utensile. Altrimenti si può produrre un funzionamento scorretto e persino pericoloso.

7. Indossare una maschera antipolvere

Non inalare la polveri dannose generate durante le operazioni di perforazione e cesellatura. La polvere può mettere a rischio la salute propria e delle persone circostanti.

8. Montaggio dell’utensile

○ Per impedire incidenti, assicurarsi di spegnere l’interruttore e scollegare la spina dalla presa di corrente. ○ Quando si utilizzano utensili quali punti toro, punte, ecc., assicurarsi di usare i ricambi originali specifi cati dalla nostra azienda. ○ Pulire la parte del codolo dell’utensile. ○ Controllare l’aggancio del trapano tirandolo.

Per impedire incidenti, assicurarsi di spegnere l’interruttore e scollegare la spina dalla presa di corrente quando le punte e varie altre parti vengono installate o rimosse. L’interruttore di alimentazione deve essere spento anche durante una pausa di lavoro e dopo il lavoro.

10. Rotazione + martellamento

Solo DH28PMY2: Utilizzo del supporto della punta (accessori standard) Quando la punta tocca una sbarra di ferro da costruzione, la punta si arresterà immediatamente e il martello perforatore ruoterà all’indietro. Quindi serrare saldamente l’impugnatura laterale.

Per forare materiale in legno o in metallo facendo uso del mandrino e dell’adattatore per mandrino (accessori opzionali). Solo DH28PMY2: Utilizzo del supporto per mandrino (accessori standard) ○ L’applicazione di forza oltre il necessario non solo aff retterà il lavoro, ma deteriorerà il bordo della punta e ridurrà inoltre la durata del martello perforatore. ○ Le punte si potrebbero staccare mentre si ritira il martello perforatore dal foro trapanato. Per ritirare, è importante utilizzare un movimento di pressione. ○ Non tentare di forare fori di ancoraggio o fori nel calcestruzzo con la macchina impostata nella sola funzione di rotazione. ○ Non tentare di utilizzare il martello perforatore con la funzione di rotazione e percussione con il mandrino e l’adattatore del mandrino attaccati. Ciò accorcerebbe seriamente la durata di ogni componente della macchina. 00BookDH24PG2.indb1600BookDH24PG2.indb16 2022/12/2214:08:302022/12/2214:08:3017 Italiano

12. Solo martellatura

Solo DH28PMY2: Utilizzo del supporto della punta (accessori standard)

13. Assicurarsi di tenere saldamente l'utensile come

mostrato nella Fig. 13 durante il funzionamento. SIMBOLI ATTENZIONE Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il signifi cato prima dell’uso. DH24PG2 / DH24PH2 / DH26PB2 / DH26PC2 / DH28PBY2 / DH28PCY2 / DH28PMY2: Martello perforatore Per ridurre il rischio di lesioni, l’utente deve leggere il manuale delle istruzioni. Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile.

Tensione nominale Assicurarsi che la fonte di alimentazione da utilizzare sia conforme ai requisiti di alimentazione specifi cati sulla piastrina del prodotto.

Velocità a vuoto Bpm Tasso d’impatto a pieno carico

• Peso (Secondo la Procedura EPTA 01/2014) Calcestruzzo Acciaio Legno Funzione rotazione e martellatura Solo funzione rotazione Solo funzione martellatura Accensione Spegnimento Scollegare la spina dalla presa elettrica Utensile di classe II ACCESSORI STANDARD In aggiunta all’unità principale (1 unità), la confezione contiene gli accessori elencati di seguito. ○ Contenitore in plastica p. 1
• ○ Impugnatura laterale p. 1
• ○ Profondimetro p. 1
• ○ Supporto mandrino (solo DH28PMY2) Gli accessori standard possono essere cambiati senza preavviso. APPLICAZIONI Funzione rotazione e martellatura ○ Fori per ancoraggio ○ Fori nel calcestruzzo ○ Fori nelle piastrelle Solo funzione rotazione ○ Foratura in acciaio o legno (con accessori opzionali) ○ Avvitamento di viti a testa cilindrica, viti per legno (con accessori opzionali) Solo funzione martellatura (DH24PH2, DH26PC2, DH28PCY2, DH28PMY2) ○ Leggera cesellatura di calcestruzzo, scanalatura di scavo e bordatura. CARATTERISTICHE Le specifi che di questa macchina sono elencate nella Tabella a pagina 95. NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. p. 1

MONTAGGIO E OPERAZIONE

Azione Figura Pagina Inserimento di utensili SDS-plus

Rimozione di utensili SDS-plus

Selezione della direzione di rotazione

Selezione della modalità di funzionamento

Regolazione della profondità di foratura

Modifi ca della posizione dello scalpello

Rimozione del mandrino a sgancio rapido (DH28PMY2)*

Inserimento degli utensili per le applicazioni del gambo tondo (DH28PMY2)

Accensione e spegnimento e impostazione della velocità

Fissaggio dell’impugnatura laterale 14 98 Selezione degli accessori*

99, 100 00BookDH24PG2.indb1700BookDH24PG2.indb17 2022/12/2214:08:312022/12/2214:08:3118 Italiano *1 Se è diffi cile estrarre il supporto portapunte o il supporto per punte da trapano, allineare la leva del cambio con il simbolo e girare la morsa. *2 Per informazioni dettagliate riguardo a ciascun utensile, contattare un centro di assistenza autorizzato HiKOKI. LUBRIFICAZIONE Questo martello perforatore ha una struttura completamente ermetica per proteggerlo dalla polvere. Di conseguenza, questo martello perforatore può essere usato per lunghi periodi senza lubrifi cazione. Sostituire il grasso ogni volta che si cambia la spazzola al carbonio per mantenere la durata di servizio. L’uso continuato del martello perforatore con il blocco privo di grasso causerà il grippaggio della macchina riducendone la durata di utilizzo. ATTENZIONE Un grasso speciale viene utilizzato con questa macchina, quindi, le normali prestazioni della macchina potrebbero essere negativamente infl uenzate dall'uso di altri tipi di grasso. Assicurarsi di fare in modo che sia uno dei nostri agenti di assistenza ad occuparsi della sostituzione del grasso.

MANUTENZIONE E ISPEZIONE

1. Ispezione degli utensili

Poiché l’uso di un utensile smussato causerà il malfunzionamento del motore e un’effi cienza degradata, sostituire l’utensile con uno nuovo o riaffi larlo senza indugio quando si notano segni di abrasione.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore” degli attrezzi elettrici. Fare attenzione a non danneggiare l'avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone

Per mantenere la vostra sicurezza e la protezione da scosse elettriche, l’ispezione delle spazzole di carbonio e la loro sostituzione su questa macchina deve essere eseguita SOLO da un centro assistenza autorizzato HIKOKI.

5. Sostituzione del cavo di alimentazione

Se è necessario sostituire il cavo di alimentazione, ciò deve essere eseguito da un centro di assistenza autorizzato HiKOKI per evitare pericoli per la sicurezza. ATTENZIONE Nell’uso e nella manutenzione degli utensili elettrici, è necessario osservare le norme di sicurezza e i criteri prescritti in ciascun Paese. GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifi che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. Informazioni riguardanti i rumori trasmessi dall’aria e le vibrazioni I valori misurati sono stati determinati in conformità a EN62841 e descritti in conformità alla normativa ISO 4871. Livello misurato di potenza sonora pesato A: 101 dB (A) (DH24PG2, DH24PH2) 102 dB (A) (DH26PB2, DH26PC2) 101 dB (A) (DH28PBY2, DH28PCY2, DH28PMY2) Livello misurato di pressione sonora pesato A: 90 dB (A) (DH24PG2, DH24PH2) 91 dB (A) (DH26PB2, DH26PC2) 90 dB (A) (DH28PBY2, DH28PCY2, DH28PMY2) Incertezza K: 3 dB (A). Indossare i dispositivi di protezione acustica. Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN62841. Foratura con martello nel calcestruzzo: Valore di emissione della vibrazione

Valore equivalente di cesellatura: Valore di emissione della vibrazione

Il valore totale dichiarato delle vibrazioni e il valore dichiarato delle emissioni acustiche sono stati misurati in conformità a un metodo di prova standard e possono essere utilizzati per confrontare un utensile con un altro. Possono anche essere usati in una valutazione preliminare dell’esposizione. AVVERTENZA ○ Le vibrazioni e le emissioni di rumore durante l’uso eff ettivo dell’utensile elettrico possono diff erire dal valore totale dichiarato a seconda delle modalità di utilizzo dell’utensile, in particolare del tipo di pezzo in lavorazione; e ○ Identifi care le misure di sicurezza per la protezione dell'operatore basate su stima dell'esposizione nelle eff ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio). NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione. 00BookDH24PG2.indb1800BookDH24PG2.indb18 2022/12/2214:08:312022/12/2214:08:3119 Nederlands

Modello N° di serie Data di acquisto Nome e indirizzo dellʼacquirente Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati) ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ Αρ. Μοντέλου

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che il martello perforatore, identifi cato dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
