Produkttype	Dykpumpe til rent vand
Model	TP 6600
Mærke	Metabo
Anvendelse	Dræning til husholdning og have
Tilladte væsker	Rent vand
Maks. væsketemperatur	35 °C
Flødkontakt	Nej (ikke på TP 6600)
Trykforbindelse	Med vinklet tilslutningsstykke og multiadapter
Strømkabel	Med stik
Anbefalet elektrisk beskyttelse	Fejlstrømsafbryder 30 mA
Termisk beskyttelse	Termoafbryder
Dimensioner (pladsbehov)	Ca. 50 cm x 50 cm
Rengøring	Skyl med rent vand, børste og opvaskemiddel
Regelmæssig vedligeholdelse	Rengøring af drivhjulet
Opbevaring	Frostsikkert
Reparationer	Af kvalificeret elektriker, kundeservice
Reservedele	Skruer, bundplade mv.
Brugsanvisning	72 sider, downloadbar som PDF
Overensstemmelse	Europæiske direktiver

Ofte stillede spørgsmål - TP 6600 METABO

Hvordan starter man TP 6600 pumpen?

Tilslut pumpen til en stikkontakt. Den starter straks. For at stoppe den, tag stikket ud. Bemærk: Den har ikke en flødkontakt.

Kan jeg bruge denne pumpe til snavset vand?

Nej, TP 6600 pumpen er kun designet til rent vand. Brug med snavset eller urenset vand vil beskadige enheden.

Hvad gør jeg, hvis pumpen ikke starter?

Kontroller netspændingen, strømkablet, stikkontakten og sikringen. Hvis motoren er overophedet, er beskyttelsesafbryderen udløst; lad den køle af. Sørg for, at drivhjulet ikke er blokeret af fremmedlegemer.

Hvordan rengør jeg pumpen?

Skyl pumpen med rent vand. Til genstridige aflejringer, brug en børste og opvaskemiddel. For at rengøre indersiden, nedsænk den i en beholder med rent vand og tænd kortvarigt. For drivhjulet, demonter bundpladen og rengør den.

Pumpen larmer, hvad gør jeg?

Unormal støj kan indikere luftsugning (kontroller vandstanden) eller tilstedeværelsen af fremmedlegemer. Rengør drivhjulet. Sørg for, at pumpen er nedsænket skråt for at undgå en luftpude.

Kan jeg bruge pumpen kontinuerligt?

Nej, pumpen er ikke designet til permanent drift (f.eks. recirkulation i dam). Lad den ikke køre mere end 5 minutter med trykledningen blokeret, da vandet kan blive varmt og forårsage forbrændinger.

Hvordan udlufter jeg pumpen?

Dyp pumpen let skråt i væsken for at undgå dannelse af en luftpude på undersiden. Når den er nedsænket, kan du rette den op. Dette sikrer korrekt sugning.

Har TP 6600 pumpen en flødkontakt?

Nej, modellen TP 6600 er ikke udstyret med en flødkontakt. Pumpen starter, så snart du tilslutter den, og stopper, når du tager stikket ud. For automatisk styring, vælg en anden model.

Hvad gør jeg ved frost?

Frost kan ødelægge pumpen. Ved risiko for frost, demonter enheden og tilbehøret, tøm dem og opbevar dem frostsikkert.

Hvordan reparerer jeg pumpen ved fejl?

Reparationer skal udføres kun af en kvalificeret elektriker. Send enheden til Metabo kundeservice i dit land med en beskrivelse af fejlen. Forsøg ikke selv at reparere, risiko for elektrisk stød.

BRUGSANVISNING TP 6600 METABO

Vi erklærer under almindeligt ansvar: Denne dybbrøndspumpe, identificeret ved angivelse af type og serienummer, opfylder alle relevante bestemmelier i direktiverne og standarderne. Teknisk dossier ved** - se nedenfor.

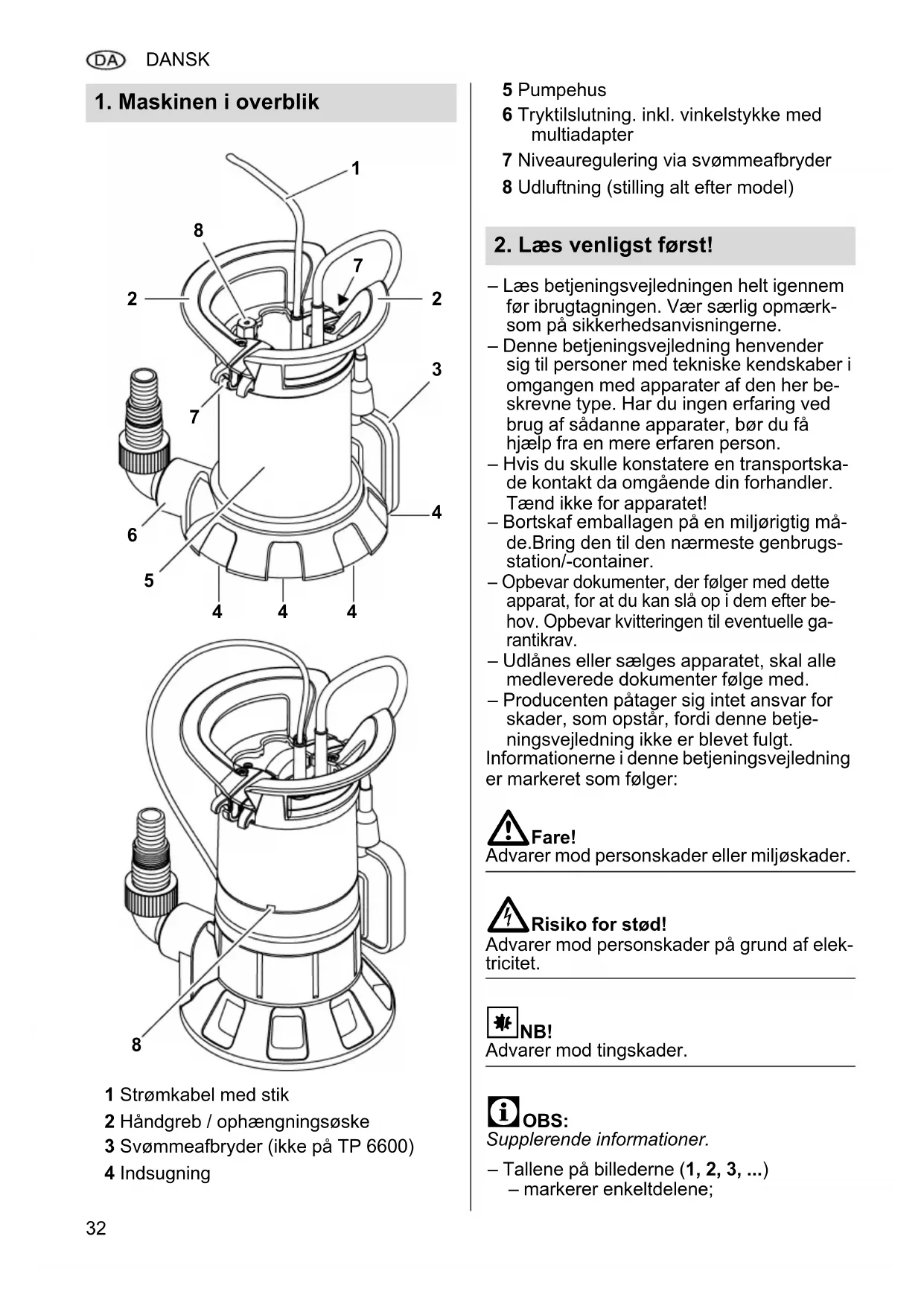

1 Strömkabel med stik
2 Handgreb / ophaengningsøske
3 Svømmeafbryder (ikke på TP 6600)
4 Indsugning

5Pumpehus
6 Tryktilslutning. inkl. vinkelstykke med multiadapter
7 Niveauregulering via svommeafbryder
8 Udluftning (stilling alt after model)

2. Læs venligst først!

• Laes betjeningsvejledningen helt igennem for ibrugtagningen. Vær saerlig opmærk-som pa sikkerhedsanvisningerne.
• Denne betjeningsvejledning henvender sig til personer med tekniske kendskaber i omgangen med apparater af den her beskrevne type. Har du ingen erfaring ved brug af sadanne apparater, bør du fã hjælp fra en mere erfaren person.
• Hvis du skulle konstatere en transportskade kontakt da omgående din forhandler. Tænd ikke for apparatet!
  Bortskaf emballagen pa en miljørrigtig ma- de.Bring den til den nærmeste genbrugsstation/-container.
• Opbevar dokumenter, der fölger medrette apparat, for at du kan slá op i dem after behov. Opbevar kvitteringen til eventuelle garantikrav.
• Udlanes aller saelges apparatet, skal alle medleverede dokumenter folge med.
• Producenten pátager sig intet ansvar for skader, som opstär, fordi dette betjeningsvejledning ikke er blevet fulgt. Informationerne i dette betjeningsvejledning er markeret som følger:

Advarer mod personskader aller miljøskader.

Risiko for stød!

Advarer mod personskader på grund af elektricitet.

！

Advarer mod tingskader.

Supplerende informationer.

-Tallene pa billedderne (1,2,3,...) markerer enkeltdelene;

• er fortløbende gennemnummereret;

• refererer til de tilsvarende numre i parenteserne (1), (2), (3), ... i den tilhørende tekst.

• Handlingsanvisninger, ved hvilke rækkefølgen skal overholds, er gennemnummereret.

• Handlingsanvisninger med vilkårlig rækkefølge er markeret med et punkt.
• Opstillinger er markeret med en streg.

3. Sikkerhed

3.1 Korrekt anvendelse

Pumpen er udelukkende beregnet til privat brug til afvanding i hus og have.

Tilladt væske

Rentvandspumper: rent vand

Spildevandspumper:

Rent aller snavset vand

• Andelen af partikler i spildevandet ma ikke vare større end 5%.
• Partikelstørrelsen i det snavsede vand ma ikke overstige den maks. angivne korn-størrelse i de tekniske data.

Al anden brug anses som værende i mod-strid med anvendelsessformålet og er forbudt.

Apparatet er ikke beregnet til

• pumping af væske med en temperatur >35^
• drikvevandsforsyning ellr pumping af levnedsmidler.
• pumping of saltvand.
• pumping af eksplosee, brændbare, aggresse ller sundhedsfarlige stoffer samt fækalier.
• erhvervsmaessig aller industriel brug.
• konstant circulation (dam).

Pumpen må ikke benyttes af personer (inklusive børn og unve)

• med fysisk og/eller psykisk handicap,
  -med nedsatte sanser,
• med utilstrækkelig erfaring og/eller kendskab til omgangen med pumpen, eller
• somCREASE har laest og forstaet betjeningsvejledningen.

Producenten pátager sig intet ansvar for skader, som opstår som følge af ukorrekt anvendelse.

Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader!

3.2 Generelle sikkerhedshenvis-ninger

• Følg de afterfolgende sikkerhedsoplysninger ved brugen afijkepumpe, sa personskader og tingskader undgas.
• lagttag de lovmaessige regler aller ulyk-kesforebyggende bestemmelier ved om-gang med dykpumper.
• Ved anvendelse af pumpen i svommebas-siner og havedamme og i disses beskytteszoner skal bestemmelsene iht. DIN VDE 0100 -702, -738 overholds. Lokale forskritter skal ligeledes overholds.
• Pumpen skal sikres med et fejstrømsrelæ (HFI-relæ), som slår fra ved en fejstrøm på maks. 30 mA.

!General fare!

Pumpen må ikke benytttes, his vis personer har kontakt med den væske, der skal suges op (f.eks. i svømmebassiner eller havedamme)!

De følgende risici bestar primaert ved anvendelse af dykpumper - de kan heller ikke udelukkes welt med sikkerhedsforanstnninger.

! Fare på grund af ydre påvirkninger!

Apparatet ma icke anvendesi rum, der er udsat for eksplosionsfare ell nærheden af brandfarlige væsker ell gasser!

!Fare gennem varmt vand!

Hvis pressostatens frakoblingstryk pga. darlige trykforhold eller en defekt pressostat ikke opnås, kan vendet i apparatet blive opvarmet gennem intern cirkulation.

Herved kan der opsta skader og utæheder på pumpen og til Slutningsledningerne, og varmt vand kan træde ud. Risiko for forbændinger!

• Pumpen ma kun kores maks. 5 minutter mod en lukket trykledning.
• Adskil pumpen fra strømnettet og lad den køle af. Inden gentagen ibrugtagning skal

det af fagpersonale kontrolleres, at anlagget fungerer fejIfrit.

Fare pa ground af strom!

Til Slutningen mä kun ske med beskyttelsesskontakt-stikdäser, som er korrekt installereret, jordet og kontrolleret. Netspænding og beskytelse skal overholde de tekniske data.

Løft og transporter altid pumpen i händgrebet, aldrig i kablet eller trykslangen.

Forlaengerkabler skal have et tilstrækkeligt stort tværsnit. Kabeltromler skal vare rullet helt ud.

Strömkabel og forlængerledning påkke knækkes, klemmes, strækkes eller kores over; de skal beskyttes mod skarpe kanter, olie og varme.

Forlangerledningen skal lægges saledes, at den ikkekommen i kontakt med den væske, der skal pumps.

För der arbejdes på apparatet, skal stikket travakkes ud.

Fare for elektrisk stød på grund af efekt pumpe!

Kontroller altid pumpen, især strøm- og forlaengerkabel, netstik og svømmeafbryder forevt. skader, for pumpen tages i brug. Livsfa-re på grund af elektrisk stød!

Du ma ikke selv udføre reparationer på maskinen! Ved ukyndige reparationer er der fare for, at væsken trænger ind i apparatets elektriske dele.

OBS!

For at undgå vandskader, f. eks. oversvömmede lokaler, medført af apparatfejl erler -mangler:

• pumpen化进程 brugt iht. tilsigtet brug.
• pumpen blev overbelastet gennem vedvararende drift.

• pumpen/DDI kke blev brugt og opbevaret frostbeskyttet.

• der blev gennemført egenrådige ændrin-ger pa pumpen. Reparationer pa el-udstyr ma kun gennemfores af el-fagfolk!

• der blev anvendt reservedele, der/DD er afprvet og godkendt af producenten.

• der blev anvendt uegnet raparationsmateriale (armaturer, tilslutningsledninger osv.).

Egnet installationsmaterialie:

trykbestandig (min. 10 bar)
- varmebestandig (min. 100^ )

4. Montering og opstilling

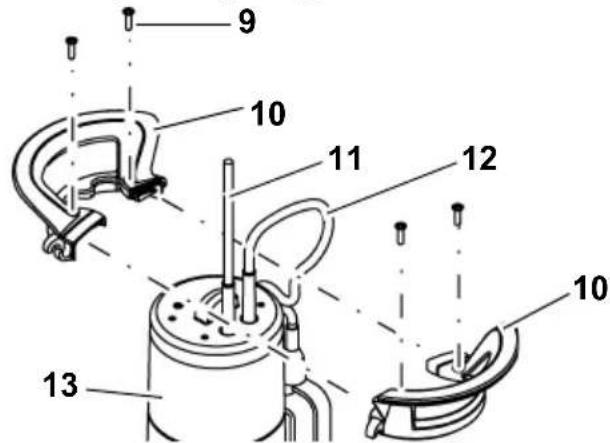

4.1 Montering af handgreb / ophængningsøske

Skær en mindre tilslutningsenhed på multiadapteret (14) af.

i OBS

Den bedste ydelse opnas ved at vaelge en trykledning med storst mulig diameter.

1. Skru multiapteret sammen(14) med vinkelstykket (15).
2. Skru vinkelstsykket inkl. multiadapter fast i tryktilslutningen (16).
3. Skub trykledningen på multiadapteret (14) og fikser den med et spændeband.

4.3 Montering af svommeafbryderens kabel

i OBS

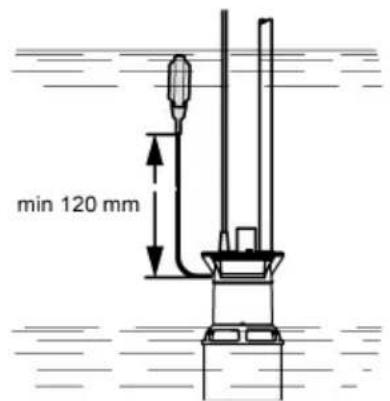

Fastgør svømmerktablet, sa afstanden mellem kabelholderen og svømmeafbryderen er mindst 120 mm.

När minimumsafstanden mellem kabelholder og svømmeafbryder underskrides, er der risiko for at svømmeafbryderen ikke tænder for dykpumpen.

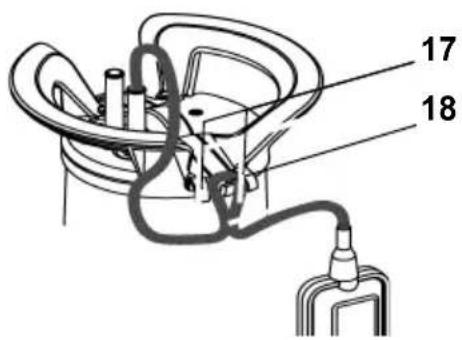

• Lav en loka med kablet. Læg lokken, som vist på billedet, over kabelholderens midterste klemmekrog (18) og før kablet under begge de udvendige klemmekroge (17).

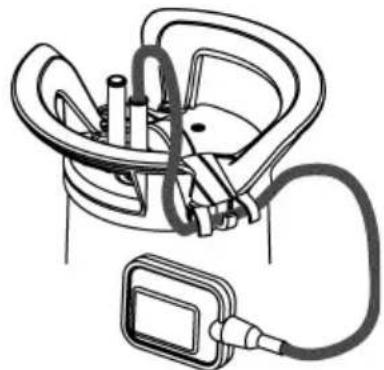

Efterfolgende billede viser svommeafbryderens fastgjorte kabel:

NB!

Svømmeafbryderens kabel kan tage skade.
Træk aldrig i kablet, for at flytte kabelholderen!

Løsn kablet ved at gå frem i omvendt rækkefølge.

4.4 Opstilling

• Pladsbehov ca. 50 cm x 50 cm.
  Svømmeafbryderen skal kunne bevæge sig frit for at kunne fungere optimalt.
• Pumpen mä kun nedsænkes sá langt i vandet, som angivet i de tekniske data.
• Opstil pumpen, sä indsugningen不解kan blokeres af fremmedlegemer. Sæt om nødvendigt pumpen på et underlag.
  Sorg for, at pumpen star stabilt.

4

Fare for elektrisk stød på grund af ne kabler!

Pumpen ma hverken loftes aller transporteres i kablerne erer i trykslangen! Kablerne og trykslangen er/DDke dimensioneret til traelbelastningen fra pumpens vegt.

4.5 Opstilling af pumpen

1. Nedsænk pumpen en smule skrát i den væske, der skal opsuges, sö der ikke dannes luftblærer på undersiden. Dette ville forbindre opsugningen. Sø snart pumpener sat ned i vendet, kan den rettes opigen.
2. Pumpen tommas pa vaeskebeholderens bund.

Der skal anvendes en tyk wire til nedfiring, som fastgores til pumpens ophaengnings- oske.

Pumpen kan ogsa anvendes, nar den haenger i en wire.

1. Kontroller ved fornyet brug, om pumpeledningen er tomt helt. Udluft pumpen om nodvendigt.

5. Drift

5.1 Start og stop

TP 6600

När pumpen er blivet sluttet til strømnette, tændes den med det samme.
När strømmen er slæt fra igen, slukker den.

Alle andre modeller

När du har sluttet pumpen til strømnette, tænder og slukker svømmeafbryderen (19) automatisk (20). Start/stoptidspunktet er afhændig af vandstanden.

Justering af pumpens start/stoptidspunkt

Svømmeafbryderens kabels stilling i kabel-holderen kan ændres. Herved justeres af-standen mellem pumpens start- og stoptids-punkt:

-Svommeafbryder ved "kort kabel": startpunkt og stoppunkt ligger tæt sammen.
- Svømmeafbryder ved "langt kabel": startpunkt og stoppunkt ligger langt fra hinanden.

NB!

Pumpen kan Ibe tOr og tage skade.

Svømmeafbryderen skal altid varefrit bevegelig foroven og forneden, sa pumpen kan tænde og slukke.

Fare pa ground af en defekt pumpe!

Sorg for via egnede foranstaltninger, at der icke opstar ffolgeskader sasom oversvommede rum pa grund af en defekt pumpe. Det kan undgas ved f.eks. at installere et alarmanlag erer en reservepumpe.

Fare!

Tænd ikke for pumpen, hvis der er lukket for pumpeledningen.

5.2 Overfladesugning (model TPF ...)

• Bind svømmeafbryderen fast til händgrebet og lad den pege opad, da en overfladesugning ellers ikke er mulig.

Risiko for materielle skader på grund orlob!

Dykpumpen kan Iobe varm og tage skade, da mediets kolefunktion mangler ved fladsugning. Termosikringen slar fra.

Overfladesugning mä kun foretages i kort tid.
- Hold øje med pumpen under overfladessugningen.

6. Pumpepleje

Fare!

Tag netstikket ud før al pleje og rengø-ring.

Anden form for vedligeholdelse aller reparation end det, der er beskrevet i dette kapitel, ma kun udfores af fagfolk.

6.1 Regelmæssig pleje

For at pumpen altid fungerer fejlfrit, skal den plejes regelmæssigt. Det gælder også, hvis den ikke tændes i længere tid (f.eks. ved brug i drænbrønde).

Rengoring af pumpen

1. Pumpen skylles af med rent vand. Fast-siddende snavs, f.eks. algeaflejringer, fjernes med en børste og et rengøringsmiddel.
2. For at kinne skylle pumpen af indvendigt, dykkes pumpen ned i en beholder med rent vand og startes kort.

Rengor Iobehjul

1. Løsn krydskaervskruen på pumpens bundplade.
   Tryk EVT. de to klemmer på pumpens bundplade bagud med en skruetrækker.
2. Løft bundpladen af.

3. Rengør Iøbehjulet.

4. Sæt bundpladen iigen og skru den godt fast og fikser den om nødvendigt med klemmerne.

6.2 Opbevaring af apparatet

NB!

Frost ødelægger apparat og tilbehør, da disse indeholder vand!

• Er der risiko for frost skal apparatet og tilbehoret afmonteres og opbevares beskyttet mod frost.

7. Problemer og forstyrelser

Fare!

För alt arbejde på maskinen:

Trak netstikket ud.

7.1 Fejlsøgning

Pumpen kører ikke:

Ingen strøm.

• Kabel, stik, stikdase og sikring kontraleres.

• Benyt et forlaengerkabel med et tilstrækkeligt stort tværsnit.

• Motor overophedet, motorbeskyttelese ud-lost.

-Fjern arsagen til overopheddingen (er pumpen blokeret af fremmedlegemer?)

• After afkølingen genstarter pumpen automatisk.

• Svømmeafbryderen tænder ikke for pumpen,ningar vandstanden stiger.

• Kontroller, at svømmeafbryderen kan bevæge sig frit.

Hvis pumpen ikke tændes på trods af, at svømmeafbryderen kan bevæge sig frit:

Send pumpen til reparation på et serviceværksted i dit land.

Motoren larmer, starter称之:

• Løbehjulet blokeret af fremmedlegemer.

• Rengør Iøbehjulet.

Pumpen kører, men suger ikke rigtigt:

Pumpehjde for hj.

Trykledning knaekket.

• Trykledning lægges lige.
  Trykledning utaat.
• Trykledning tætnes, skrueforbindelsene spændes after.

Pumpen kører meget larmende:

• Pumpen suger luft ind.

• Kontroller, at der er nok vand tilbage.
  -Fremmedlegemer (rengor pumpen)

• Taendt for manuel drift (overfladesug-ning).
• Pumpen holds skævt ved nedsaenkningen i vaesken.

Pumpen kører konstant:

• Svømmeafbryderen när ikke den nederste position.
• Kontroller, at svømmeafbryderen kan bevæge sig frit.

8. Reparation

Fare!

Reparationer på el-værktøj munch kun foretages af autoriserede elektrikere!

El-værktøj, som skal repareres, kan sendestil reparation pa et lokalt autoriseret serviceværksted. Adressen finder du i reservationslisten.

Ved indsendelse til reparation skal den fast-slaede fejl beskrives.

9. Bortskaffelse

Elektriske apparater ma ikke smides ud sammen med den almindelige husholdningsaffald. Iht. det europæiske direktiv 2002/96/EF om elektrisk og elektronisk affald skal brugte elektriske apparater

skilles ad, sorteres og afleveres til en god-kendt genbrugsstation.

Du kan kontakte dinCOMMune for flere oplysninger om affaldsordninger i dit omrade.

Apparats emballage kan genbruges.

Dra ut nätkabeln innan arbete på apparaten.

• olampligt isoleringsmaterial (armaturer, anslutningsledninger osv.) anvandes.

Lamplig isoleringsmaterial:
-tryckbeständig (minst 10 bar)
- värmebeständig (minst 100 °C)
