TP 6600 - Sūknis METABO - Bezmaksas lietošanas instrukcija

Produkta veids	Iegremdējams sūknis tīram ūdenim
Modelis	TP 6600
Zīmols	Metabo
Lietojums	Sadzīves un dārza drenāža
Atļautie šķidrumi	Tīrs ūdens
Maksimālā šķidruma temperatūra	35 °C
Peldslēdzis	Nē (nav TP 6600)
Spiediena savienojums	Ar leņķveida savienojumu un daudzfunkciju adapteri
Barošanas kabelis	Ar savienotāju
Ieteicamā elektriskā aizsardzība	Diferenciālais slēdzis 30 mA
Termiskā aizsardzība	Termopārtraucējs
Izmēri (apjoms)	Aptuveni 50 cm x 50 cm
Tīrīšana	Noskalot ar tīru ūdeni, suka un trauku mazgāšanas līdzeklis
Regulāra apkope	Piedziņas riteņa tīrīšana
Uzglabāšana	Aizsargāts no sala
Remonts	Kvalificēts elektriķis, pēcpārdošanas serviss
Rezerves daļas	Skrūves, pamatplāksne utt.
Lietošanas instrukcija	72 lapas, lejupielādējams PDF
Atbilstība	Eiropas direktīvas

Bieži uzdotie jautājumi - TP 6600 METABO

Kā ieslēgt sūkni TP 6600?

Pievienojiet sūkni kontaktligzdai. Tas tūlīt sāk darboties. Lai to apturētu, atvienojiet. Uzmanību: tam nav peldslēdža.

Vai es varu izmantot šo sūkni netīram ūdenim?

Nē, sūknis TP 6600 ir paredzēts tikai tīram ūdenim. Lietošana ar netīru vai piesārņotu ūdeni sabojās ierīci.

Ko darīt, ja sūknis neieslēdzas?

Pārbaudiet tīkla spriegumu, barošanas kabeli, kontaktligzdu un drošinātāju. Ja motors ir pārkarsis, aizsargs-atslēdzējs ir nostrādājis; ļaujiet atdzist. Pārliecinieties, ka piedziņas ritenis nav bloķēts ar svešķermeņiem.

Kā tīrīt sūkni?

Noskalojiet sūkni ar tīru ūdeni. Noturīgiem nogulsnēm izmantojiet suku un trauku mazgāšanas līdzekli. Iekšpuses tīrīšanai iegremdējiet to tīra ūdens traukā un īslaicīgi ieslēdziet. Piedziņas ritenim noņemiet pamatplāksni un notīriet to.

Sūknis trokšņo, ko darīt?

Neparasts troksnis var norādīt uz gaisa iesūkšanu (pārbaudiet ūdens līmeni) vai svešķermeņu klātbūtni. Notīriet piedziņas riteni. Pārliecinieties, ka sūknis ir iegremdēts slīpi, lai izvairītos no gaisa spilvena.

Vai es varu izmantot sūkni nepārtraukti?

Nē, sūknis nav paredzēts nepārtrauktai darbībai (piemēram, dīķa recirkulācijai). Nedarbiniet to ilgāk par 5 minūtēm ar aizsprostotu spiediena vadu, jo ūdens var uzkarst un izraisīt apdegumus.

Kā izvadīt gaisu no sūkņa?

Iegremdējiet sūkni nedaudz slīpi šķidrumā, lai izvairītos no gaisa spilvena veidošanās uz apakšējās virsmas. Kad tas ir iegremdēts, varat to iztaisnot. Tas nodrošina pareizu iesūkšanu.

Vai sūknim TP 6600 ir peldslēdzis?

Nē, modelis TP 6600 nav aprīkots ar peldslēdzi. Sūknis sāk darboties, tiklīdz to pievienojat, un apstājas, kad atvienojat. Automātiskai pārvaldībai izvēlieties citu modeli.

Ko darīt sala gadījumā?

Sals var iznīcināt sūkni. Sala riska gadījumā demontējiet ierīci un piederumus, iztukšojiet tos un uzglabājiet vietā, kas ir aizsargāta no sala.

Kā remontēt sūkni, ja tas sabojājas?

Remonts jāveic tikai kvalificētam elektriķim. Nosūtiet ierīci uz Metabo pēcpārdošanas servisu savā valstī, pievienojot defekta aprakstu. Nemēģiniet remontēt pats, pastāv elektrošoka risks.

LIETOŠANAS INSTRUKCIJA TP 6600 METABO

LV Latviešu ATBILSTIBAS DEKLARACIJA

Mēs apliecinām ar pilnu atbildūb: Ḍis dzilurbuma sūknis, kam ir noteikts tips un pieskirts sērijas numurs, atbilst visiem attiecīgajiem direktīvas noteikumiem un standartiem. Tehniskā dokumentācija pieejama** - skat. tālāk.

LT Lietuviq ATITIKTIES DEKLARACIJA

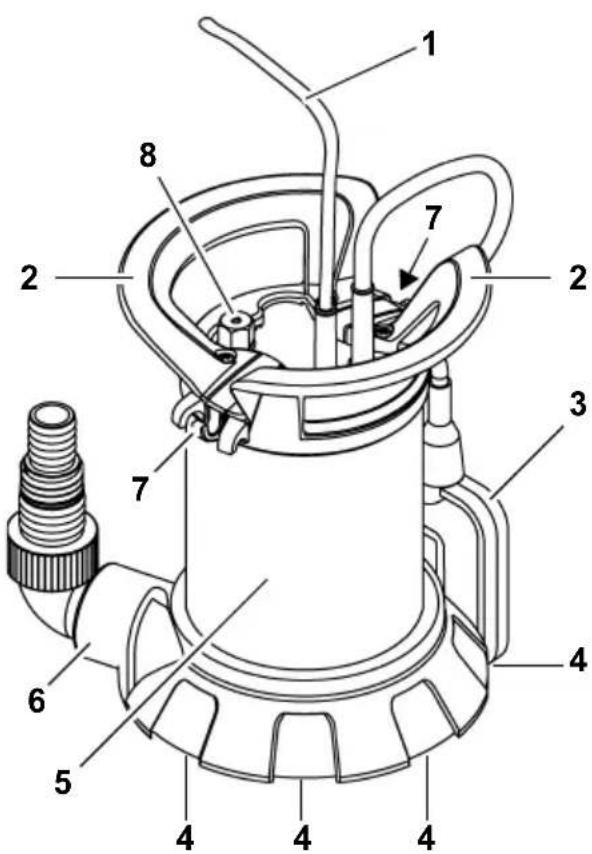

4 lesuksanas atveres
5 Sukna korpuss
6 Spiediena pieslēgums kopā ar lenka savienojumu un multiadapteru
7 Pludinsledza limena regulators

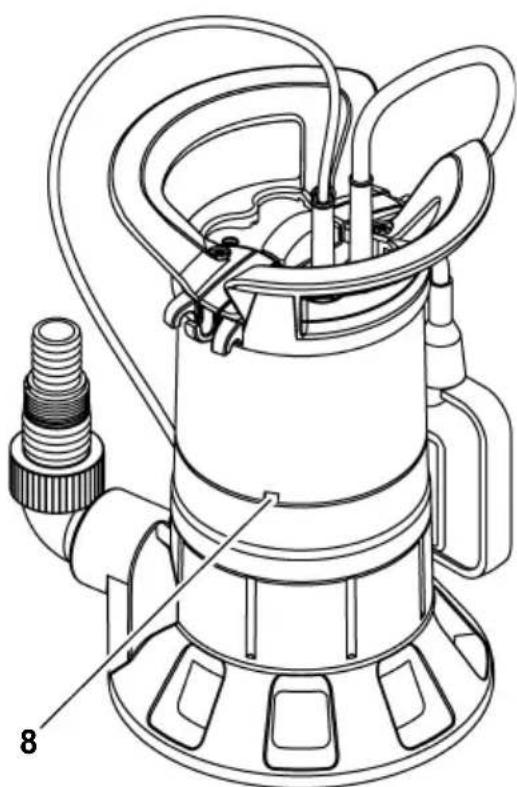

8 Atgaisotājs (novietojums atkarībā no modela)

2. Izlasit vispirms!

• Pirms iekartas ekspluatacijas sakshanas izlasiet lidz galam so lietošanas instrukciju. Ipašu uzmanibu pievérsiet drošibas noradijumiem.
• Sī lietošanas instrukcija ir paredzēta personām ar pamatzinašanām tehnikas jomā, kuras izmanto iekārta s reit aprakstītajām specifikacijām. Ja jums nav pieredzes šadu iekārtu lietošana, iesakām vispirms konsultéties ar pieredzējušam personām.
• Ja péc iekártas izpakosanas jus tajā atklajat transportešanas laikā raduðs bojāumus, nekavejoties informējiet par to savu tirdzniecības pärstāvi. Nesaciet iekártas eksplaataciju!
  Ludzam iepakojumuutilizet videi nekaitig a
  veida.Nododiet to pärstradei atbilstoša
  sādu iekartupienemşanaspunkta.
• Uzglabajiet visus kopā ar šo iekārtu piegādatos dokumentus, lávajadzibas gadijumā jus tajos varētu atrast nepiecesamo informaciju. Uzglabajiet pirkuma Čeku gadijumiem, ja jums rastos nepiecesamība izmantot garantijas pakalpojumus.
• Ja jus iekartu iznomajat vai pardodat, nododiet lietotaja ricibā visus piegades komplektā iekjautos iekartas dokumentus.
• Par bojajumiem, kuri radusies sis lietoşanas instrukcjjas neieverosanas rezultata, ražotajs atbildibu neuznemas. Saja lietoşanas instrukcjja ietverta informacija var but izcelta, izmantojot šadas norades:

!Bistami!

Bridina par miesas bojajumu gusanas un kaitejuma nodariisanas risku apkartjai videi.

Strāvas trieciena risks!

Bridina par miesas bojajumu gusanas risku, saskaroties ar elektribu.

Uzmanibu!

Bridina par mantisku bojajumu gušanas risku.

Norāde:

Papildinoša informacija.

• Skaitji attelos (1, 2, 3, ...)

• apzime atseviskas iekartas dalas;
  -irpakartotisecigainumeracijai;

• attiecas uz atbilstošajiem skaitliem iekavās (1), (2), (3), ... turpat izvietotajā tekstā.

• Noradijumi par darbībām, kuras veicot ir jaievero noteikta secība, ir numureti.

• Noradijumi par darbībām, kuras var veikt jebkādā secībā, ir izcelti ar punktu.
  -Uzskaitijumi ir izcelti ar svitrug.

3. Drošība

3.1 Izmantošana atbilstosi noteikumiem

lekarta ir konstrukueta izmantošanai vienigi privatajā sferā udens atsūknēšanai dzivojamajās telpās un darza.

Pielaujamais suknejamais skidrums

legremdejamie sukni tira udens suknesanai: tirs udens legremdejamie sukni netira udens suknesanai:

tirs vai netirs udens

• Suspendeto vielu daudzums netirajāūdenī nedrikst parsniegt 5% robežu.
• Cietvielu daudzums netirajāūdenīnedrikst parsniegt tehnisko parametrusadaḥānorādīto maksimalo graudu lielumu.

Jebbura cite izmantošana tiek uzskatīta par noteikumiem neatabilstošu un nav pieλaujama.

Tipiskas pielietojuma sferas

• Tvertnu, udens tilpnu, peldbaseinu, drenazas bedru vai appludu su telpu izsuknešana.
• Dārzu un zālāju apūdeṇošana.

Izmantošana neatbilstoši noteikumiem

Iekarta nav paredzeta

• skidrumu sūknešanai, kuru temperatūra ir >35°C
• dzeramaūdens apgādei vai pārtikas produktu sūknešanai
• salsudens suknešanai
• eksplozivu, degošu, stipras iedarbības vai cilveka veselībai bīstamu vielu, kā ari fekaliju sūknešanai
• lietošanai komercialaja vai industriálajā sekctorā
  -darbibai nepartrauktas cirkulacijas rezima (diki)

Iekartu nedrikst izmantot tadas personas (ieskaitot bernus un jaunie'sus), kuram

• ir ierobežotas parvietošanās spejas un/vaigarīgā atpalicība
• ir ierobežotas sensoriskās uztveres spejas
• ir nepietiekama pieredze un/vasinasa darba ar sada veida iekartu vai
• kuras nav izlasijusas un sapratujas lietosanas instrukcija ietverto informaciju Par bojajumiem, kuri radusies, izmantojot iekartu preteji noteikumiem, ražotajs atbildibu neuznemes.

Izmantojot iekartu preteji noteikumiem, izdarot taja izmainas vai izmantojot detalias, kuras nav pbaraudijis un izmantošanai akceptjis iekartas ražotajs, iekartavarrasties neparedzami bojajumi!

3.2 Vispareji drošibas noradijumi

• lekartas izmantošanas laikā ieverojiet tālak sniegtos drošibas norādījumus, lai netiku apdraudeta cilveku drošiba un tiktu noversti mantiskie bojajumi.
• I ev erojiet likuma prieksrakstus vai nelaimes gadijumu noversanas noteikumus, kuri attiecas uz iegregdjamso suknu lietoisanu.
• Izmantojot sukni peldbaseinos un darza dikos, kā ari to aizsargzonās, ieverojiet noteikumus, kas ir ietverti tiesibu norma DIN VDE 0100 -702, -738.

Sajā gadījumā ieverojiet arī viētējas
paśvaldības sastādītos tehniskos
noteikumus.

• lekartai ir jazveido drosinatajaizsardziba, izmantojot nopludes strvas aizsargsledzi (RCD) ar maksimalo nominalo nopludes strvas vertibu 30mA .

! Visparejs apdraudejums!

Neekspluatejiet iekartu, ja cilveki atrodas kontakta ar suknejamo skidrumu (piem., peldbaseina vaidarza diki)!

Talak minetie atlikusie riski pastav vairumagadijumu, ekspluatejot iegremdejamos sukns -tos nav iespejams pilnbā noverst, pat veicot drošibas pasakumus.

! Apdraudejums apkartejas vides faktoru ietekmes del!

Neizmantojiet iekartu spradzienbistamastelpas vai degosu skidrumu vai gazu tuvumā!

!Bistami! Karsts udens!

Ja spiedienreleja izslegsanas spiediens netiek sasniegts slikta spiedena vai bojata spiedienreleja del, udens icerie ieksejas cirkulacijas rezultata var sakarst.

Tas var izraisit ierices un piesleguma vadu bojajumus un suci, un tapec var izplust karsts udens. Applausestanas risks!

• lericipret noslegtu spiedvadudarbinat ne ilgakka5 minutes.
• Atvienot ierici no elektribas tikla un laut atdzist. Pirms atkartotas iedarbinasanas kvalificetam specialistam japarbauda, vaiiekarta darbojas nevainojami.

Apdraudejums, saskaroties arelektribu!

Neaizskart tikla kontaktsraudni ar slapjam tokam! Tikla kontaktsraudni vienmér atvienot no elektrotikla tiesi pie Rozetes, nekad šim mērkom neizmantot kabeli. lekārtu dríkst pieslēgt tikai pie kontaktrozetem ar zemešanas kontaktu, kuras ir pareizi uzstādītas, sazemētas un pārbaudītas. Tikla spriegumam undrošinātajiem ir jaatbilst tehnisko parametru sadala ietvertajām norādēm.

lekartu vienmér Celt un pārvietot aiz roktura, nekad necelt to aiz pieslēguma kabela vai spiediena šlūtenes.

Pagarinatajiem ir jabut pietiekamam skersgriezumam. Kabelim ir jabut lidz galam notitam no speles.

Nelocit, nespiest, nevilkt vai nebraukt pari stravas kabelim un pagarinatajam; aizsargat tos no asam skautnem, ellas un karstuma.

Pagarinataju izvietot tā, lai tas nevarētu iekrist sūknejamajā skidrumā.

Pirms darbu veikšanas pie iekātas atvienot kontaktspraudni no elektrotīkla.

Strāvas triecena risks bojājumu del iekārtā!

Pirms katras sukna ekspluatacijas reizes
pbaraudiet, vai taja nav radusies bojajumi,
ipasu uzmanibu pieversot tikla kabelim un
pagarinatajam, tikla kontakspraudnim un
pludinsledzim. Draudi dzivibai, sanemot
stravas triecenu!
Nelabojiet iekarti pats! Neprofesionali veicot
iekartas remontu, pastav skidruma
ieplušanas risks sukna elektrosistemas
nodalijumā.

Uzmanibu!

Lai izvairitos no udens izraisitiem bojajumiem, piemeram, appludinatam telpam, ko var izraisit erices traucejumi vai defekti:

• jaieplano piemeroiti drostbas pasakumi, piemeram:
• trauksmes systemd vai
• savakšanas trauks ar kontrolierici.

Razotajs neuznemes atbildibu par iespejamajiem zaudejumiem, kuri radusies, ja

• ierice izmantota neatabilstosi paredzetajam lietojumam;
• ierice parslogota ilgstošas darbības del;
• ierice darbinata vai uzglabata no sala nepasargata viet;
• iericei veiktas pašrocigas izmainas; Elektroieriču remontu drikst veikt tikai kvalificëts elektrikis!
• izmantotas rezerves detalias, kuras ražotajs nav parbaudijis un atlavis to izmantošanu;
• izmantoti nepiemeroti uzstadisanas materiali (armatura, piesleguma vadi u. c.).

Piemeroi uzstadisanas materiali:

spiedienizturigi (min. 10 bar),
- karstumizturigi (min. 100^ ).

1. Abas roktura puses (10) savienot, kā redzams attelā. Lai to izdaritu, strāvas kabeli (11) un pludinsledza kabeli (12) virziena uz augsu izvadī āra.
2. Savienot (10) abas roktura puses. Pieversiet uzmanibu tam, lui abu roktura pusu vadotnes iebiditos viena otra.
3. Rokturi ar Četram skruvēm (9) pieskrūvēt pie iekārta skorpusa (13). Izmantojiet tikai klāt pievienotās skruves.

4.2 Spiedvada pieslęgsana

PS 18000 SN Visiparejie modeli

1. Izveloties lielako iespejamo spiedvada skersgriezumu: nogriezt mazako montažas uzliktni pie multiadaptera (14).

i Norade

Vislielako suknešanas jaudu ir iespejams panakt, izveloties spiedvadu ar lielako iespejamo škèresgriezumu.

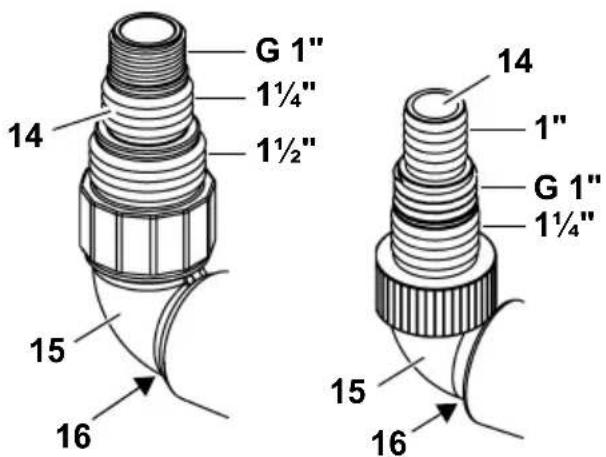

1. Multiadapteru (14) ieskruvet lenka savienojuma (15).
2. Lenka savienojumu kopā ar multiadapterru ieskrūvēt spiedvādā (16).
3. Spiedvadu uzbidiit uz multiadaptera (14) un nostiprinat ar slutenes apskavu.

4.3 Pludinsledza piestiprinasana

i Norades

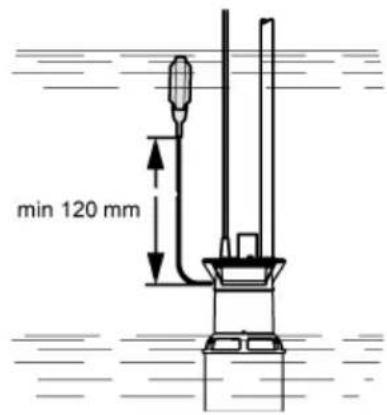

Piestipriniet pludinsledzi tā, lai attalums starp kabela turetaju un pludinsledzi butu vismaz 120 mm.

Nesiekiant minimaus atstumo tarp kabelio laikiklio ir pludinio jungiklio kyla pavojus, kad pludinis jungiklis nejungs panardinamo siurblio.

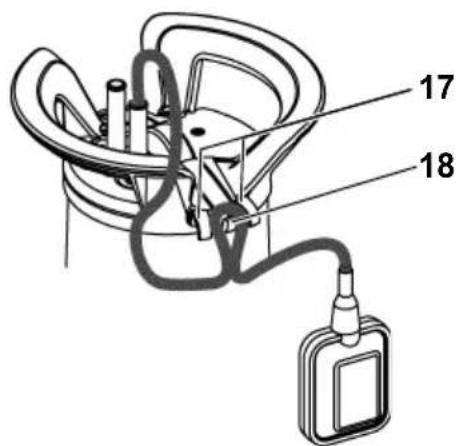

• Ar pludinsledza kabeli izveidot cilpu.
  Cilpu, ka redzams attelā, parlikt pari videjai kabela turetaja piespiedejskavai (18) un pludinsledza kabeli virzīt zem abam ārejam saspiedejskavam (17).

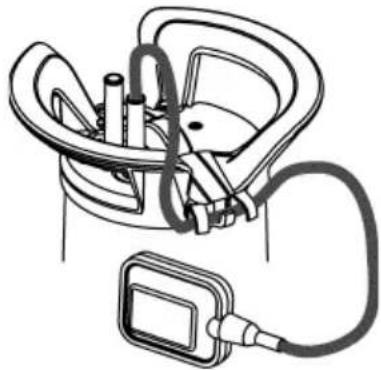

Nakamajā attēla ir redzams piestiprinātais pludinsledza kabelis:

Uzmanibu!

Pludinsledza kabelis varetu tikt sabojats. Nekad nevelciet pludinsledza kabeli, lai mainitu kabela turetaja stavokli!

Lai atbrivotu pludinsledza kabeli, izpildiet minetas darbibas apgriezta seciba.

Uzstadisanai nepiecesamaplatiba apm. 50~cm× 50~cm
Lai pludinsledzis varetu darboties bez
traucejumiem, tam ir janodrosina
pietiekama kustibas telpa.
- lekārtu iegremdetūdenī maksimāli lidz tehnisko parametru sadajā norādītajam iegremdešanas darba dzilumam.
- Sūkni uzstadīt tā, lai iesūkšanas atveres nevarētu nosprostot sveskermeni. Nepiečiesamības gadījumā sūkni novietot uz paliktna.
- Raugieties, lai suknis tiktu novietots uz stabilas pamatnes.

Strāvas triecena risks, pieskaroties, notiem kabeliem!

Necelt iekartu un neparvietot to aiz kabeliem vai spiediena slutenes! Kabelu un spiedena slutenes nav konstruetas atbilostoi stiepes lodzei, kas rodas no iekartas svara.

4.5 lekartas uzstadisana

1. Sūkni nedaudz slīpā stāvoklī eigremdet sūknējamā Škidrumā tā, lai sāna puse neveidotos gaisa starpkārtā. Starpkārtas izveidošanās gadijumā varētu tikt kavetā škidruma iesūksana. Tiklidz sūknis ir eigremdet's, to atkal var nostatī vertikāla stavoklī.
2. Nolaist sukni lidz skidruma tilpnes pamatnei. Sukna nolaisanai ar trosem izmantojiet

izturigu trosi, kas ir piestiprinata pie sukna piekabinasanas cilpas.

Sukni var darbinat aiekarinatu trosbez saskares ar pamatni.

1. Atkartoti sakot sukna ekspluataciju, raudzities, lai suknešanas caurulvads butu pilnibā iztuksots. Sim merekim sukni vajadzibas gadijumā atgaisot.

5. Eksplaatacija

5.1 leslegsana un izslegsana

TP 6600

Pec iekartas pieslegsanas pie elektrotikla tā uzreiz sāk darboties.

Pludinsledzim vienmér ir jaatrodas tadapozicijā, kurā tas var kustéties uz augsu un

uz leju, lai iekarta varetu iesegties un izsegties.

Apdraudejums, kas izriet no umiem iekart!

Veiciet atbilstošus pasakumus, lai iekartas sabojāsanas gadijumā tiktu noversti netiesie zaudejumi, applustot telpam. Tos ir iespejams noverst, piemēram, uzstādot signalizacijas ieri ci vai rezerves sukni.

Bistami!

Nepie'aujiet sukna darbibu, sukna caurulvadam esot aizvertam.

5.2 Tilpnes izsuknešana (modeli TPF ...)

• Piestipriniet pludinsledzi pie roktura tā, laitas butu vérsts uz augsu, pretējā gadijumā tilpnes izsūknešana nebūs iespejama.

Mantisku bojājumu rašanās risks, urtai darbojoties sausajā režimā (beziruma)!

lekarta var pärkarst un sabojāties jo, kad tilpne tiek izsūknēta nedarbojas sūknējama škidruma dzesēšanas funkcija. Termoslédzis reage.

• Tilpnes izsūknešanas funkciju aktivizēt tikai tsu laika sprīdi.
• Aktivizējot tilpnes izsūknešanas funkcjju, uzraudzīt iekārta darbību.

6.lekartas kopsana

Bistami!

Pirms jebkādu kopšanas un tīrīsanas darbu izpildes atvienot tikla kontaktspraudni no elektrotíkla.

Detalizetakus apkopes vai laboanas darbus, kuri nav aprakstijsaja nodala, drikst veikt tikai kvalificeti specialisti.

Lai iekarta jebkura brid darbotos bez traucejumiem, to ir nepiecesams regulari kopt. Tas attecas ari uz gadijumiem, ja

iekarta ilgaku laiku netiek ieslegta (piem., izmantojot to drenazas bedres).

lekartas tirishana

1. Noskalot sukni ar tiru uteni. Piekaltusus netirumus, piem., algu nogulsnjumus, notirit ar suku un trauku mazgajamo lidzekli.
2. Lai sukni izskalotu no iekspuses:iegremdet sukni tvertne, kurir tirs udens un uz isu bridi iesegt.

Rotora tirisana

1. Atskruvēt skrūves ar krustveida rievām pie iekārtas balsta pläksnes.
   Vajadzības gadijumā abas skavas pie iekārtas balsta plaksnes ar skruvgriezi spiest atpakal.
2. Nonemt balsta plaksni.
3. Iztiri t rotoru.
4. Balsta plaksni ivietot atpakaun atkal stingri pieskruvet, vajadzibas gadijum aiespriegot.

6.2 lekartas uzglabasana

Uzmanibu!

Sals sabojā iekārtu un tās piederumus, jo tie vienmēr saturūdeni!

• Ja ir paredzama sala iestāsanās, iekartu un tās piederumus demontēt un uzglabāt no sala aizsargātā vieta.

7. Sarežgijumi eksplaatacijas laikā un daribas traucejumi

Bistami!

Pirms jebkādu darbu uzsakšanas pie iekartas:

atvienot iekartas kontaktsraudni no elektrotikla.

7.1 Darbības traucējumū meklešana

Suknis nedarbojas:

Tikla nav sprieguma.

• Pärbaudit kabeli, kontaktspraudni, kontaktligzdu un drošinātāju.

Nepietiekams spriegums tikla.
- Izmantot pagarinataju ar pietiekamu dzislu skersgriezumu.

• Parkarsis motors, reagejis motora aizsargmehanisms.

• Noverst pärkaršanas celoni (sūkna atveri nosprostojuši sveskermeni?).

• Pec atdzisanas iekarta automatiski atkal iesledzas.

• Pludinsledzis, palielinoties udens lmenim, neinicië sukna ieslegsanos.

Nodrošināt pietiekamu pludinsledža kustibas telpu.

Ja pludinsledzis neiniciie iekartas ieslegsanos, laigan tam ir pietiekama kustibas telpa: nosutit iekartu uz raizotaja filiales servisa centru, kas atrodas sukna ekspluatacijas valsti.

Sūknis darbojas, bet neveic sūknēšanu pareizi:

• Parak liels suknešanas augstums.
• leverot maksimalo sūknešanas augstumu (skatīt nodaju "Tehniskie parametri").
  Salocijies spiedvads.
• Izvierot spiedvadu taisnā pozicijā.
• Sūces spiedvada.
  Noblivet spiedvadu, pievikt skruvsavienojumus.

Sūknis darbojas loti skali:

• Sūknis iesūkne gaisu.

Nodrosinat pietiekamu udens daudzumu.
- Sveskermeni (iztirit iekartu).
- lestatits manuālais darbības režims (tilpnes izsūknešana).
- Sukni iegremdešanas laikā turēt slipā stavokli.

Sūknis darbojas bez pārtraukuma:

• Pludinsledzis nesasniedz apaksejo poziciju.
• Nodrošināt pietiekamu pludinsledža kustibas telpu.

8. Labošana

Bistami!

Elektrisko instrumentu labosanu drikst veikt tikai kvalificeti elektriki!

Elektriskos instrumentus, kuriem ir nepiecesams veikt labošanu, jus varat nosutit uz ražotaja filiales servisa centru, kas atrodas sukna ekspluatacijas valsti. Adreses ir noraditas rezerves dalu lapa.

Nosutot iekartu labošanai uz servisa centru, ludzam pievienot klāt konstatētas kjūmes aprakstu.

9. Utilizacija

Neizmest elektriskas iekartas sadzives atkritumos. Saskaar Eiropas Savienibas Direktivu 2002/96/EK par elektrisko un elektronisko iekartu atkritumiem nolietotas elektriskas iekartas ir

janodatseviska savaksanas punktun javeic vides aizsardzibas prasibam atbilstoša otrreizejā pärstrade.

Informacija par jusu nolietotas iekartas utilizes cijas iespejam ir pieejama jusu pagasta vai pilsetas parvalde.

Ilekartas iepakojums ir ražots no 100 %其中之一。otreizējas pāstrādes materiala.

1. Irenginio apzvalga

1 Elektros tinklo kabelis su kištuku
2 Rankena / užkabinimo Āsa
3 Pludinis jungiklis (nera modelyje TP 6600)
4 Isiurbimo angos

5 Siurblio korpulas

6 Sléginé jungtis su kampine jungiamaja detale ir universaliu adapteriu
7 Pludinio jungiklio lygio reguliavimo jtaisas
8 Védinimoanga (padétis priklauso nuo modelio)

6.1 Regulari priežiūrā
