BRUGSANVISNING HG00783A SILVERCREST

Monterings-, betjenings- og sikkerhedshenvisninger

FR BE

SONNETTE SANS FIL DESIGN

Anvendelse efter bestemmelsen ....Side 21

Deleoversigt....Side 21

Sikkerhed....Side 23

Generelle sikkerhedshenvisninger....Side 24

Sikkerhedshenvisninger for batterier/akkuer....Side 24

Isættelse/skift af batterier....Side 26

Synkronisér sender/modtager....Side 27

Indstilling af signalarten....Side 28

Lydstyrken indstilles ....Side 28

Signaltone vælges....Side 29

Sender tilsluttes ved bestående dørklokkesystem/dørklokke......Side 29

Tilslut sender til en tilstedeværende klokkeanlæg....Side 30

Tilslut ved en tilstedeværende klokketast....Side 30

Fjern fejl Side 31

Rengøring og pleje....Side 31

Bortskaffelse ....Side 32

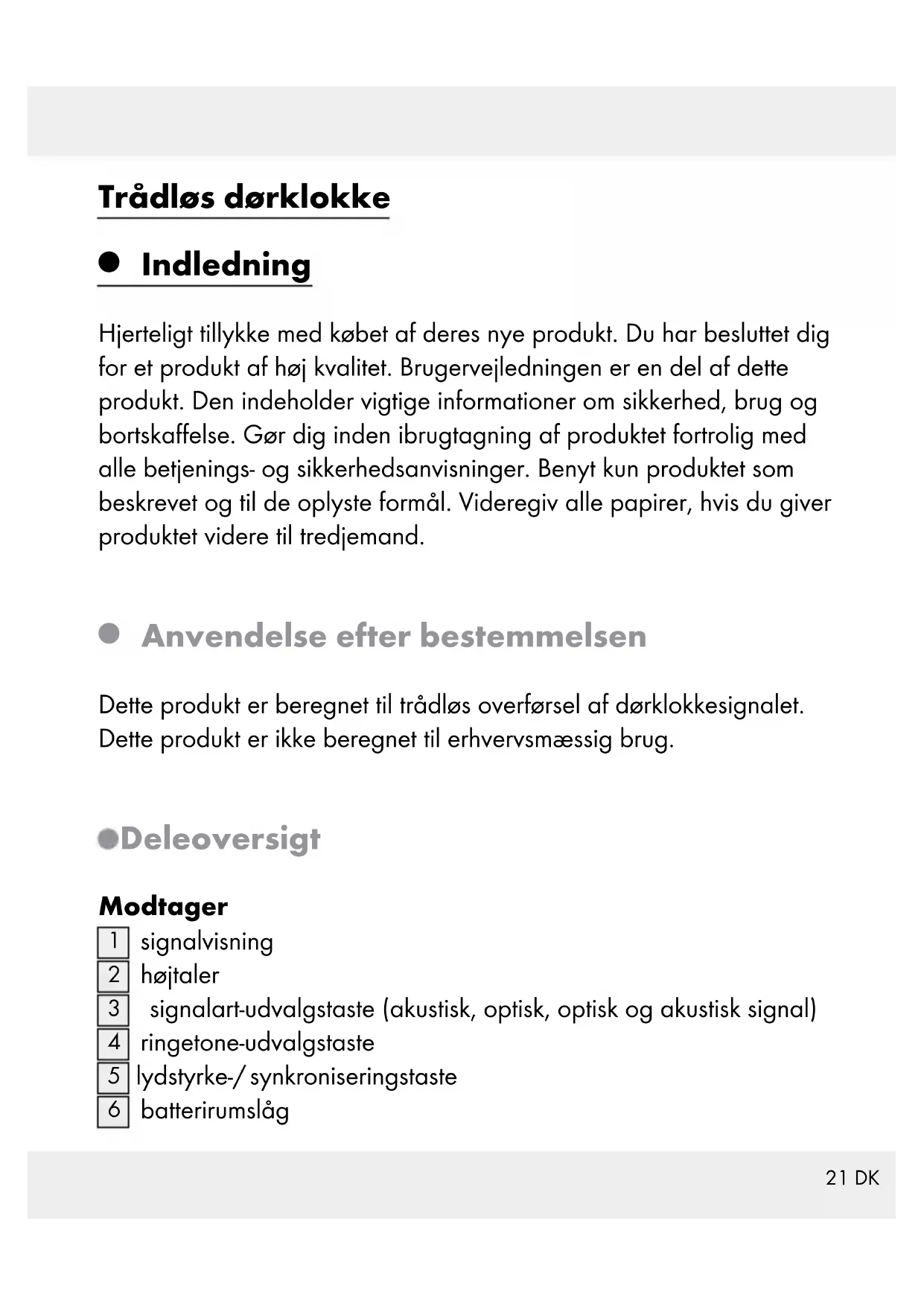

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.

- Anvendelse efter bestemmelsen

Dette produkt er beregnet til trådløs overførsel af dørklokkesignalet. Dette produkt er ikke beregnet til erhvervsmæssig brug.

Deleoversigt

Modtager

1	signalvisning
2	højtaler
3	signalart-udvalgstaste (akustisk, optisk, optisk og akustisk signal)
4	ringetone-udvalgstaste
5	lydstyrke-/ synkroniseringstaste
6	batterirumslåg

7 ophængningsindretning
8 batterirum

Sender

9 klokketaste
10 navneskilt
11 spaerring
12 holder (til vægmontage)
13 batterirum
14 indvendig afdækning

Montage

15 gummiafdækning
16 skrue
17 rawplugs
18 kabeludgang
19 kabelholder

Leverededele

1 sender
1 modtager
3 batterier 1,5 V---(jævnstrøm), type AA (modtager)
1 batteri 3 V--- (jævnstrøm), type CR2032 (sender)
3 skruer (til sender og modtagerens vægmontage)
3 rawplugs

1 betjeningsvejledning

Tekniskespecifikationer

Rækkevidde: 150 m (åbent område)

Sendefrekvens: 434 MHz

Batterityper: Modtager: 3 x 1,5V

---(jævnstrøm)

(type AA/LR6),

Sender: 1 x 3 V

= (jævnstrøm)

(type CR2032)

Modtager: Signaltonelydstyrke (ved maks.

lydstyrkeindstilling): ca. 73 dB

Beskyttelsesart sender: IP44 (sprøjtevandsbeskyttet)

Sikkerhed

ADVARSEL!

Læs alle sikkerhedshenvisninger og anvisninger.

OPBEVAR ALLE SIKKERHEDSHENVISNINGER OG ANVISNINGER TIL BRUG I FREMTIDEN!

Generelle sikkerhedshenvisninger

Dette produkt kan benyttes af børn fra 8-årsalderen og opad, samt af personer med forringede fysiske, følelsesmæssige eller mentale evner eller mangel på erfaring og viden, når de er under opsyn eller er blevet vejledt med hensyn til produktet og forstår de deraf resulterende farer. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden at være under opsyn.
- Kontroller, om alle dele er ubeskadiget. Ved montering af beskadigede dele er der risiko for tilskadekomst.

Sikkerhedshenvisninger for batterier / akkuer

■ LIVSFARE! Hold batterier / akkuer udenfor børns rækkevidde.

Opsøg i tilfælde af slugning straks lægehjælp!

EKSPLOSIONSFARE! Genoplad aldrig ikkeoplade- lige batterier igen. Kortslut ikke batterier / akkuer og / eller åben disse ikke. Der kan opstå overophed- ning, brandfare eller eksplosion.

■ Smid batterier / akkuer aldrig i ild eller vand.
Udsæt batterier / akkuer ikke for mekanisk belastning.
■ Smid batterier / akkuer aldrig i ild eller vand.
Udsæt batterier / akkuer ikke for mekanisk belastning.

EKSPLOSIONSFARE! Genoplad aldrig ikkeoplade-

lige batterier igen. Kortslut ikke batterier / akkuer og / eller åben disse ikke. Der kan opstå overophed-

ning, brandfare eller eksplosion.

Risiko for udsivning fra batteriene / akkuerne

Undgå ekstreme betingelser og temperaturer, som kan påvirke batterier/akkuer, f.eks. varmelegemer/direkte sollys.
Undgå kontakt med hud, øjne og slimhinder! Skyl ved kontakt med batterisyre de berørte steder med det samme med klart vand og opsøg omgående en læge!

BÆR BESKYTTELSESHANDSKER! Udløbne eller

beskadigede batterier / akkuer kan forårsage ætsninger ved berøring med huden. Bær i dette tilfælde derfor egnede beskyttelseshandsker.

I tilfælde af en lækage hos batterierne / akkuerne, skal De fjerne disse med det samme fra produktet for at undgå beskadigelser.
Anvend kun batterier / akkuer af samme type. Bland ikke gamle batterier / akkuer med nye!
Fjern batterierne / akkuerne, når produktet ikke anvendes i en længere periode.

Risiko for beskadigelse af produktet

Anvend udelukkende den angivne batteri- / akkutype!
- Indsæt batterier / akkuer iht. polaritetsmærkningen (+) og (-) til batteri/akku og produktet.
■ Rengør kontakter ved batteri / akku og i batterirummet inden ilægningen!
Fjern brugte batterier / akkuer omgående fra produktet.

Montering

Bemærk: til montagen skal De bruge en skruetrækker og en boremaskine.

Bemærk: Brug kun de medleverede skruer og rawlplugs til monteringen.

Modtager anbringes (se illust. D)

Sender anbringes (se illust. E)

- Ibrugtagning

Isættelse/skift af batterier

□ Læg inden ibrugtagningen batterier i, til energiforsyningen.

⚠ FORSIGTIG! Anvend udelukkende den angivne batteritype. Ellers resulterer det i beskadigelse af produktet.

Fjernbatterirumslåget 6 på bagsiden af modtageren.

□ Fjern i giver fald brugte batterier.

☐ Læg 3 batterier (1,5 V (jævnstrøm), type AA) i.

Bemærk: Sørg for, at polerne vender rigtigt. Denne vises i batteribeholderen 8.

Fjernholderen 12 på senderens bagside, idet De trykker på spærringen 11 og fjern gummiafdækningen 15 (se afbildning C1).
☐ Fjern i givet fald brugte batterier (se afbildning C2).
☐ Læg et batteri (3 V -fævnstrøm), type CR 2032) i. Den med „+” markerede side skal pege opad.
□Anbringgummiafdækningen 15, luk senderens holder 12igen på produktets bagside.

- Synkronisér sender / modtager

Produktet fungerer over 434 MHz, hvilket er en ret udbredt frekvens. For at sikre at deres produkts funktioner ikke påvirkes af andre dør-klokker i nabolaget, så skal sender og modtager synkroniseres i forbindelse med signalets kodering. Hver sender har en egen signal-kodering.

Synkronisér sender og modtager som efterfølgende:

Så snart batterierne er lagt i, så går modtageren for ca. 2 minutter over i synkroniseringsmodussen. Signalet 1 ved modtageren lyser konstant i blå farve undet synkroniseringsmodussen.
☐ De kan også manuelt komme ind i synkronisationsmodussen, idet De trykker synkronisationstasten 5 i ca. 3 sekunder.
Signalet 1 lyser i ca. 1 minut konstant op og viser derigennem at modtageren er i synkronisationsmodus.
☐ Tryk senderens klokketast 9, mens modtageren er i synkronisationsmodus. Så snart modtageren har modtaget signalet, så

flakker signalets 1 blå lys 6 gange op, for at signalisere, at synkronisationen har været succesrig.

- Indstilling af signalarten

Modtageren kan vise et modtaget dørsignal enten akustisk som også optisk eller akustisk eller optisk.

□ Vælg ved hjælp af signalart-udvalgstasten 3, om signalet bør vises såvel akustisk som også optisk eller akustisk eller optisk.
☐ Tryk 1x die signalart-udvalgstasten ☐ 3. Et akustisk signal vil kunne høres og signalvisningen ☐ 1 vil efterfølgende lyse op. Modtageren vil nu gengive signaltonen akustisk og optisk. Tryk påny signalart-udvalgstasten ☐ 3. Et akustisk signal vil kunne høres. Modtageren vil nu gengive signaltonen akustisk. Tryk påny signalart-udvalgstasten ☐ 3. Modtageren vil nu vise signaltonen optisk.

Lydstyrkenindstilles

□Tryklydstyrketasten 5 indtil den ønskede lydstyrke er opnået. lalt findes der 4 mulige lydstyrkeindstillinger: meget høj, høj, middel, lav.

- Signaltone vælges

Bemærk: produktet råder over 16 forskellige signallyde.

□ Gentag dette forløb, indtil du har valgt din ønskede signaltone. Den sidst valgte signaltone gemmes automatisk.

- Sender tilsluttes ved bestående dørklokkesystem / dørklokke

☐ Åben den indvendige afdækning 14 ved hjælp af en stjerne-skruetrækker (se afbildning F).

☐ Fjern ved hjælp af en skruetrækker kunststofclipset ved kabeludgangen 18 (se afbildning G).

☐ Stik kablet gennem kabelholder 19 og kabeludgang 18 (se afbildning H).

☐ Tilslut kablet tilslutningerne A og C (til bestående dørklokkesystem) eller tilslutningerne B og C (til bestående dørklokke) (se afbildning H) ved hjælp af en skruetrækker.

- Tilslut sender til en tilstedeværende klokkeanlæg (se afbildning I)

Udvid tilstedeværende klokkeanlæg:

Et allerede tilstedeværende klokkeanlæg kan udvides med dette produkt.

Klimaanlæggets driftspænding må ligge mellem 4–12 V. Derved er det lige meget om det drejer sig om en jævnstrømsspænding eller om en 50 Hz vekselstrømsspænding. Hvis det ved det tilstedeværende klimaanlæg drejer sig om et jævnstrømsspændingsdrevet anlæg, så skal klokkens pluspol tilsluttes senderens kontakt C og minuspolen tilsluttes senderens kontakt A.

VIGTIGT! Byt aldrig om på polariteten. Herved kan produktet tage skade (for overholdelse af detaljer, se afbildning I).

Tilslutningsklemmerne A og C, som vist på afbildning I, befinder sig på senderens platin, skal forbindes direkte med signalgiverens (f.eks. klokke) tilslutninger. Senderens taste er ligeledes anvendelig ved denne driftart.

Henvisning: Kontakt en elektrisk faguddannet person, såfremt De skulle have problemer med installationen.

- Tilslut ved en tilstedeværende klokketast (se afbildning J)

Klokketasten må ikke være forbundet med det tilstedeværende klokkeanlæg. Batteriet skal blive i senderen. Tilslutningsklemmerne B og C

sluttes til dette formål med en toåret ledning til klokketasten. Klokketasten må udelukkende være forbundet med senderen.

• Fjern fejl

Efter påvirkning af usædvanlige miljøbetingelser (f.eks. et kraftigt elektromagnetisk felt), så fungerer produktet muligvis ikke fejlfit mere. Fjern i dette tilfælde batterierne for ca. 2 minutter fra sender og modtager. Gør efterfølgende som beskrevet under "Sender / modtager synkroniseres".

Elektrostatiske opladninger kan medføre funktionsforstyrrelser. Fjern ved sådanne funktionsforstyrrelser batterierne kortvarigt og sæt dem ind igen. Gør efterfølgende som beskrevet under "Sender / modtager synkroniseres".

- Rengøring og pleje

■ Anvend under ingen omstændighed væsker og ingen rengøringsmidler, da disse beskadiger produktet.
☐ Rengør produktet kun udvendigt med en blød, tør klud.

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder. Det grønne miljømærke gælder ikke for Tyskland.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer / 20–22: papir og pap / 80–98: kompositmaterialer.

Produktet og indpakningsmaterialerne kan genbruges; bortskaf disse særskilt til en bedre affaldsbehandling. Triman-logoet gælder kun for Frankrig.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning.

Defekte eller brugte batterier skal genbruges iht. direktiv 2006 / 66 / EF og dettes ændringer. Returnér batterierne og/eller produktet over de tilbudte indsamlingssteder.

Miljøskader på grund af forkert bortskaffelse af batterier!

Batterier må ikke bortskaffes med husholdningsaffald. De kan indeholde giftige tungmetaller og er underlagt behandling af miljøskadelig affald. De kemiske symboler for tungmetaller er følgende: Cd = kadmium, Hg = kviksølv, Pb = bly. Aflever derfor brugte batterier på Deres kommunale opsamlingsplads.

Den komplette overensstemmelseserklæring findes på: www.owim.com

Garanti

Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

De får 3 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.

Hvis der inden for 3 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstat-tet – efter vores valg – af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet af glas.

CE IP44
