WX23AG.2 - Kværn WORX - Gratis brugsanvisning og manual

Produkttype	Vinkelsliber (sliber)
Mærke	Worx
Model	WX23AG.2
Nominel spænding	220-240 V ~ 50 Hz
Effekt	2300 W
Tomgangshastighed	6500 o/min
Max. skivediameter	230 mm
Akselgevind	M14
Vægt	5,1 kg
Lydtryksniveau	97,6 dB(A)
Lydeffektniveau	108,6 dB(A)
Vibration (ah, K)	4,63 m/s², K=1,5 m/s²
Dobbelt isolering	Ja (klasse II)
Beskyttelse	Justerbar beskyttelseshætte, antivibrationshåndtag, blød start
Vedligeholdelse	Rengør med en tør klud; hold ventilationsåbningerne rene
Sikkerhed	Bær beskyttelsesbriller, maske, høreværn; brug sidehåndtaget
Medfølgende tilbehør	Nøgle, sidehåndtag, slibeskive
Reparationsmulighed	Udskiftelige kulbørster med slitageindikator
Anvendelse	Slibning og skæring af metal og sten (uden vand)

Ofte stillede spørgsmål - WX23AG.2 WORX

Hvordan skifter jeg slibeskiven?

Afbryd værktøjet. Tryk på aksellåseknappen og drej akslen, indtil den låser. Løsn spændeflensen med nøglen, udskift skiven, og spænd derefter flensen. Slip knappen og kontrollér, at skiven roterer frit.

Hvordan bruger jeg beskyttelseshætten?

Åbn spændehåndtaget, montér hætten med kodetuden på spindelhalsen, drej den til den ønskede position, og luk derefter håndtaget. Til skæring skal du bruge den specifikke beskyttelseshætte (tilbehør).

Hvad betyder LED-indikatoren?

Kulbørsternes slitageindikator: Grøn LED = normal tilstand, rød LED = børsterne snart slidt. Når den isolerende kontakt afbryder motoren, udskift begge kulbørster samtidigt.

Hvordan starter jeg sliberen i kontinuerlig drift?

Skub sikkerhedsgrebet fremad samtidig med tænd/sluk-knappen, tryk derefter igen på sikkerhedsgrebet og slip tænd/sluk-knappen. Værktøjet kører kontinuerligt. For at stoppe skal du trykke på tænd/sluk-knappen.

Hvordan justerer jeg sidehåndtaget?

Antivibrationshåndtaget kan skrues i tre positioner på gearkassen (sideværts til slibning, opad til skæring). Drej det med uret for at fastgøre det.

Hvad gør jeg, hvis sliberen vibrerer unormalt?

Kontrollér, at yderflensen er ordentligt spændt, og at skiven er korrekt monteret på inderflensen. Hvis skiven er beskadiget, skal den udskiftes. En skåret skive kan gå i stykker.

Hvordan udskifter jeg kulbørsterne?

Fjern skruen fra adgangslugen, tag børsteholderen ud, hold fjederen, skub den slidte børste ud, sæt den nye i samme retning, slip fjederen ind i rillen, saml børsteholderen og lugen igen.

Hvilke typer skiver kan jeg bruge?

Brug skiver, der passer til værktøjet: max. diameter 230 mm, boring M14, nominel hastighed ≥ 6500 o/min. Til skæring skal du bruge en specifik beskyttelseshætte. Brug ikke savklinger.

Hvordan rengør og vedligeholder jeg værktøjet?

Afbryd værktøjet. Rengør med en tør klud; brug ikke vand eller kemikalier. Hold ventilationsåbningerne rene. Opbevar på et tørt sted. Få beskadiget ledning udskiftet af en professionel.

Hvilke værn skal jeg bære under brug?

Bær beskyttelsesbriller, støvmaske, høreværn og handsker. Hold maskinen med begge hænder og hold tilskuere på afstand.

BRUGSANVISNING WX23AG.2 WORX

*Ilustreret aller beskrevet tilbehör er kun delvis indeholdt i leverancen.

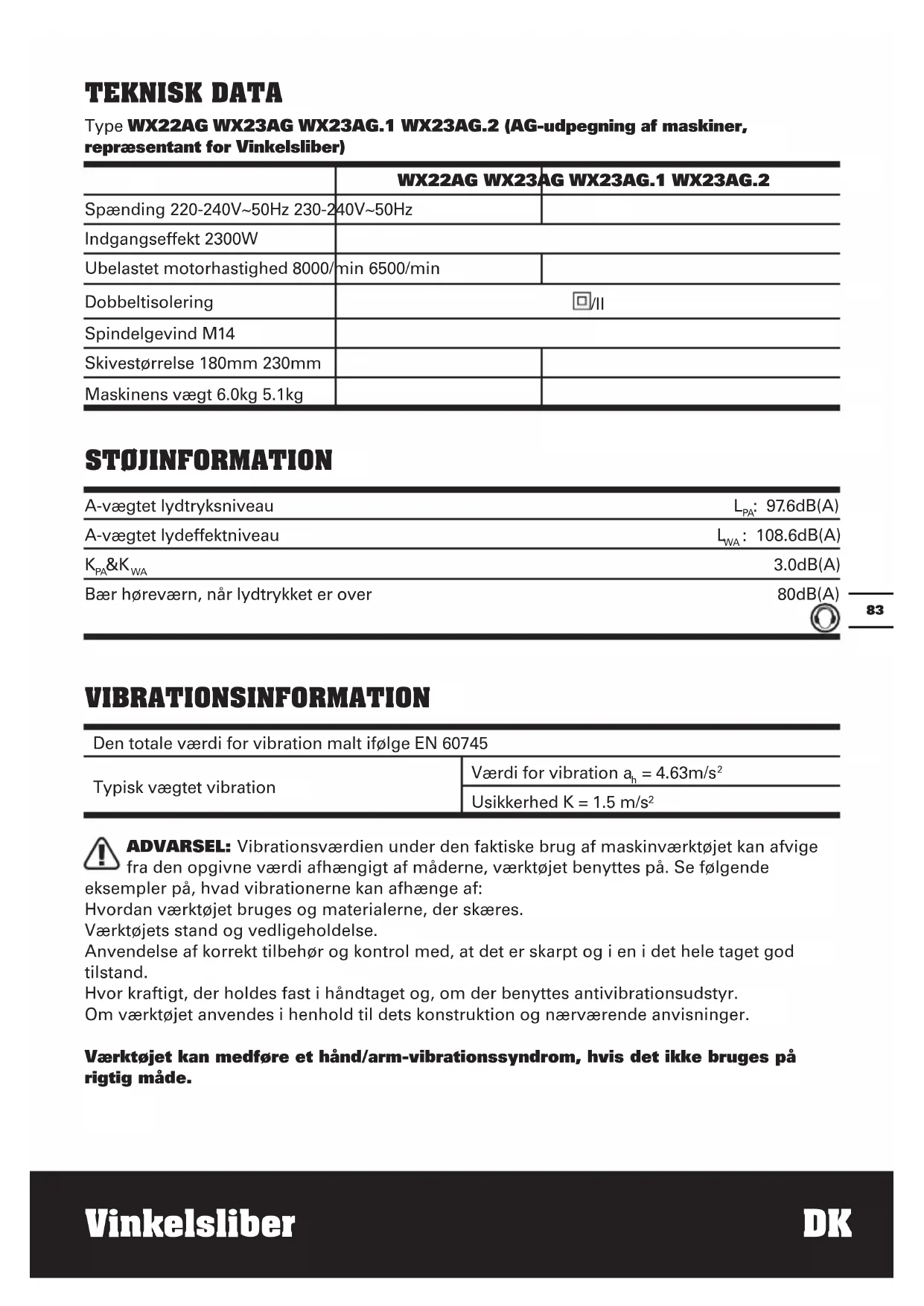

TEKNISK DATA

	WX22AG WX23AG WX23AG.1 WX23AG.2
Spænding 220-240V~50Hz 230-2	40V~50Hz
Indgangseffekt 2300W
Ubelastet motorhastighed 8000/min	min 6500/min
Dobbeltisolering	☐/II
Spindelgevind M14
Skivestørrelse 180mm 230mm
Maskinens vægt 6.0kg 5.1kg

STOJINFORMATION

A-vægtet lydtryksniveau	LPA: 97.6dB(A)
A-vægtet lydeffektniveau	LWA: 108.6dB(A)
KPA&KWa	3.0dB(A)
Bær hørevær,ær lydtrykke er over	80dB(A)

VIBRATIONSINFORMATION

Den totale værdi for vibration malt ifølge EN 60745
Typisk vægtet vibration	Værdi for vibration ah = 4.63m/s2
	Usikkerhed K = 1.5 m/s2

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinveerktøjet kan afvige fra den opgivne værdi afhengigt af maderne, værktøjet benyttes pa. Se folgLende

eksempler pa, hvad vibrationerne kan afhenge af:

Hvordan værktjot bruges og materialerne, der skæres.

Værktøjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i handtaget og, om der benyttes antivibrationsudstyr.

Om værktoget anvendesi henhold til dets konstruktion og nærveerende anvisninger.

Værktøjet kan medføre et hand/arm-vibrationssyndrom, hvis det ikke bruges på rigtig在这方面.

Sādan kan du minimiere risikoen for udsættelse for vibrationer:

Vedligehold værktøj i overensstemmelse med disse instruktioner og hold det korrekt smurt.

Hvis værktøjt bruges ofte, bør du anskaffe antivirusribationsudstyr.

Brug ikke værktøjet i temperaturer på 10^ eller lavere.

Planlaeg dit arbejde, sa du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEHOR

Nogle

Det anbefales, at alt udstyr kbes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehørret for at færderligere oplysninger. Få hjælp og ränd i butikken.

YDERLIGERE

1. Dette elværktøj er beregnet til at fungere som slibemaskine, eller afkorter. Læs alle de sikkerhedsadvarsler, sikkerhedsforskrifter, illustrationer og specifikationer, der følger med elværktøjet. Folges alle nedenstænde anvisninger ikke, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade.
2. Det anbefales ikke at foretagestalbørstning, og polering meddenne værktogjsmaskine. Udforelse afhandlinger, som dette værktogjsmaskineiks er konstrueret til, kan medferefare og personskade.
3. Brug ikke tilbehør, der ikke er speciifikt konstrueret eller anbefalet af værktøjsfabrikanten. At tilbehør kan monteres på din værktøjsmaskine betyder ikke automatisk sikker arbejdsudførelse.
4. Tilbehorets mærkehastighed skal mindst svare til værktogjsmaskinens maksimumhastighed. Tilbehør, der kører hurtigere end deres mærkehastighed, kan gä i stykker.
5. Tilbehorets udvendige diameter og tykkelse skal ligge inden for værktogjsmakinens kapacitet. Tilbehør, der har den forkerte størrelse, kan ikke afskærmes og styres korrekt.
6. Montering af tilbehør med gevind skal passer med gezindet pa vinkelsliberens aktel. På tilbehør, der monters med flanger, skal dornhullet pa tilbehøret passer med flangens diameter. Tilbehør med huller, der ikke passer til værktøjsmaskinens monteringsanordninger, kankommen ud af balance, vibrere kraftigt ogkommen ud af kontrl.
7. Brug/DDie beskadiget tilbehør. Inden hv er anvendelse skal du

tjekke tilbehør sasom slibeskiver for skærespæner, og revner og støttepudder for revner og slitage, kabelbørste til løstsiddende erler knækkede kabler. Hvisærktogjsmaskinen eller tilbehørret tabes, skal begge dele undersøges for skader og beskadiget tilbehør udskiftes. Når du har inspiceret og installereret tilbehør, skal du anbringe dig selv og andre tilstedevarende væk fra det roterende tilbehør og køreærktogjsmaskinen med maksimal, ubelastet hastighed iét minut. Beskadiget tilbehør går normalt i stykker under denne test.

1. Brug personligt beskyttelsesudstyr. Afhengigt af arbejdets form, skal du benytte ansigtsskaerm og sikkerhedsbriller. Om nodvendigt skal du anvende stovmaske, orebeskyttere, handsker og forklaede, der kan standse sma slide-ller andre partikler. Ojenbeskyttelsen skal kinne beskytte mod flyvende partikler fra forskellige arbejdsoperationer. Stovmasken skal kinne filtrere partikler hidrorende fra arbejdsoperationen. Lang tids udsættelse for kraftig stoj kan forarsage tab af horelse.
2. Hold tilstedvareende på sikker afstand auf arbejdsområdet. Alle, derkommen ind på arbejdsområdet, skal�� ifort personligt sikkerhedsudstyr. Flyvende partikler fra arbejdsmaterialie aller tilbehør, der er gæet i stykker, kan forårsage personskade.uden for delve arbejdsområdet.
3. Brug kun isolerede handtag, när der udføres en arbejdshandling, hvor skareudstyret kankommen i kontakt med skjult ledningsfording eller dets egen ledning. Skareudstyr, der kommen i kontakt med en "levende" ledning, kan gore udsatte metaldele pa værktogsmaskinen "levende" og give operatoren elektrisk stød.
4. Hold ledningen fri af det roterende udstyr. Hvis du mister kontrollen, kan ledningen blive skåret over uller flænset, eller din hand og arm kan blive trukket

ind i det roterende udstyr.

1. Læg aldrig værktøjsmaskinen fra dig, for tilbehøret er helt stoppet. Det roterende tilbehør kan gribe fat i overfladen og hive værktøjsmaskinen ud af din kontrol.
2. Lad seks værktøjsmaskinen arbejde, mens du bærer den ved sider af dig. Kontakt med det roterende tilbehør kan gribe fat i dit toj og trække tilbehoret ind mod din krop.
3. Rengør jævnligt værktøjsmaskinens ventilationsåbninger. Motorens blæser trækker støv ind i huset og for megen ophobning af metalstøv kan skabe elektriske farer
4. Anvend ikke værktøjsmaskinenær brandfarlige materialer. Gnister kan anteende disse materialer.
5. Brug ikke tilbehør, der anvender kølevæske. Vand og andre væskeformige kølemidler kan forårsagedød ved elektrisk stød eller chok.
6. Hold på handtaget, nr du arbejder. Brug altid ekstrahandtagene, der folger med redskabet. Du kankommen til skade, hvis du mister kontrollen.

YDERLIGERE SIKKERHEDSFORSKRIFTER

VED AL BETJENING
Kickback (tilbageslag) og lignende
advarsler

"Kickback" er en pludselig reaktion fra en eller et fastsiddende/fastlåst ("pinched"/"snagged") roterende skive, pude, børste eller andet tilbehør. "Pinching" og "snagging" forårsager hurtig stalling af det roterende tilbehør, som sa ingen tvinger den ukontrollerbare værktøjsmaskine i modsat retning af tilbehørets rotation ved bindepunktet. Hvis f.eks. en slibeskive sidder fast i arbejdsmaterialiet, vil kanten af skiven grave sig fast i materialets overflade og få skiven til slå tilbage. Skiven vil enten springe modller væk fra operatoren, afhængigt af skivens drejeretning ved fastlåsningsstedet. I sādanne situationer kan slibeskiver och brække. Kickback skyldes forkert brug af værktøjsmaskinen og/eller forkerte arbejdsprocedur er -forhold. Kickback kan undgås ved at følge nedenstäende

sikkerhedsanvisninger:

1. Hold godt fast på værktøjsmaskinen og anbring din krop og arm på en sãdan måde, at du kan modstå tilbageslagskræfter. Brug alto det ekstra handtag (hvis leveret) til at opnå maksimal kontrol over kickback eller reaktionskraft ved opstart. Operatoren kan kontrollere reaktions- og kickback-kræfter, hvis de nødvendige forholdsregler træffes.
2. Lad aldrig din harende komme naret det roterende tilbehør. Tilbehoret kan kickback over din harend.
3. Anbring ikke din krop inden for det område, hvor værktøjsmaskinen vil bevæge sig, hvis kickback opstår. Kickback vil sende værktøjet i modsat retning af skivens bevægelse på stedet, hvor det sidder fast.
4. Vær især forsigtig, när du arbejder med hjørner, skarpe kanter osv. Undgå, at tilbehøret slår tilbage eller sidder fast. Hjørner, skarpe kanter osv har en tendens til at gribe fat i det roterende tilbehør med afterfolgLende tab af kontrol eller kickback.
5. Monter ikke en savkæde med svær til træskærearbejde eller en savklinge. Den slags klinger giver ofte tilbageslag, hvorved kontrollen over værktøjet mistes.

YDERLIGERE SIKKERHEDSFORSKRIFTER

VED SLIBNING OG AFKORTNING
Saurige sikkerhedsforanstaltninger
i forbindelse med slide- og nibende
skareoperationer:

1. Brug kun skiver, der er anbefalet til din værktogjsmaskine, og kun den afskærmning, som er beregnet til den valgte skive. Skiver, som værktøjet ikke er beregnet til, kan ikke afskærmes ordentligt og er derfor farlige.
2. Overfladen på den nedsænkede slibeskive, skal monteres under beskyttelsesoverfladen. En forkert monteret skive, der stikker ud af beskyttelsesoverfladen er ikke ordentlich beskyttet.
3. Du arbejder med. Afskarmningen

skal vare sikkert monteret pa værktogjsmaskinen og pa en sadan mde, at den yder maksimal sikkerhed. Mindst muligt af skiven skal vare blotlagt mod operatoren. Afskaermningen beskytter operatoren mod fragmenter fra brækkede skiver og mod utilsigtet berøring af skiverne.

1. Skiver på kun anvendes til det anbefalede brug. For eksempel: Slib/DD: ikke med kanten af en skareskive.

Slibende skareskiver er beregnet til periferisk sibning. Sidekrafter kan f dem til at gä i stykker.

1. Brug altid ubeskadigede skivemuffer i korrekt storrelse og form i relation til den valgte skive. Korrekte skivemuffer understotter skiven og reducerer saledes muligheden for, at skiven knækker. Muffer til skareskiver kan vare anderledes end dem til slidingkiver.
2. Brug/DDie skiver fra storre værktogjsmaskiner. Skiver, beregnet til storre værktogjsmaskiner, er/DDie beregnet til en mindfulness maskines hjere hastighed og kan derfor sprenge.

YDERLIGERE SIKKERHEDSFORSKRIFTERVED AFKORTNING

Yderligere sikkerhedsforanstaltninger specielt for lubende skareoperationer:

1. "Jam" sekseskiven og udset den/DD for for kraftigt tryk. Forsg ikke for stor skaredybde.

Overbelastning af skiven ogmer muligheden for forvridning og fastlåsning af skiven smt muligheden for kickback og for, at skiven knækker.

1. Anbring称之 dig selv på linje med eller bag den roterende skive. När skiven på arbejdstedet bevær sig væk fra dig, kan et muligt kickback sende den roterende skive og værktogsmaskinen direkte mod dig.
2. Hvis en skive sidder fast, eller hvis skæringen af en uller anden ground afbrydes, skal du slukke for værktøjsmaskinen og holde den stille, indtil skiven er helt stoppet. Forsøg aldrig at fjerne skæreskiven

fra skæret, mens skiven bevær sig, idet der på den på kan opstå kickback. Undersøg og træf forholdsregler for at eliminere ørsagen til, at skiven kørte fast.

1. Genstart ikke skæreprocessen i delve arbejdsstykket. Fär Forst skiven op på fuld omdrejning. Herefter kan du forsigtigt bevæge dig ind i skæringen igen. Hvis værktøjsmaskinen genstartes i delve arbejdsstykket, kan skiven kinde, arbejde sig ud eller kickback.
2. Understand paneler aller arbejdsstykker i overstørrelse for at minimere risikoen for, at skiven sætter sig fast ellr for kickback. Store arbejdsstykker har en tendens til at synke under deres egen vægt. Stotter skal anbringes under arbejdsstykker,ær skærelinjen ogær kanten af arbejdsstykker på begge sider af skiven.
3. Vær især forsigtig, när du udfører en "lommeudskaering" i vægge ell er i andre blinde omrader. Skiven kan komme til at skare i gas- eller vandledninger, i el-ledninger erler i ting, som kan forårsage kickback.

SYMBOLER BETJENINGSVEJLEDNING

For at undgå risikoen for
personskader skal brugeren læse
brugervejledningen

NOTER: Før du bruger dette værktj, Iaes instruktionsbogen omhyggeligt.

Advarsel

BEREGNET ANVENDELSOMRÅDE

Maskinen er beregnet til at gennemskare, skrubbe og børste metal- og stenmaterialer uden brug af vand. For kapning av metall skaett speciellt sprängskydd (tillbehör) användas.

Isolationsklasse

1. SIKKERHEDS-TAEND/SLUK-KONTAKT (Se A)

Din kontakt er LAST i fra position for at forbhindre start ved et uheld. For at starte dit værktog, skubbes sikkerhedskontakten (B) fremad og tænd/sluk kontakten (A) trykkes helt ned. Nu er dit værktog tændt. For at slukke for værktoget udloses tænd/sluk kontakten.

Baejenvaern

Elektrisk beskyttelse mod genindkobling

Elektrisk beskyttelse mod genindkobling forhindrer en ukontrolleret start af el-værktøjet after afbrydelse af strømtilførslen. Tilibrugtagning ingen stilles start-stop-kontakten A I den frakoblede position og el-værktøjet tændes ingen.

Affald af elektriskeprodukter ma\ ikke bortskaffes sammen med\ husholdningsaffald. Indlever s\ vidt muligt produitet til genbrug.\ Kontakt de lokale myndigheder\ eller forhandleren, hvis du er i tvivil.

2. GRIBEFLADER

Hold altid fast i vinkelsliberen med begge hender ved brug (Se B).

3. LAVVIBRATIONSHÄNDTAG

Dette fronthandtag har fleksibel vibrationsabsorbtionsmontering mlem bolt og handtag for at nedsiete vibrationer og oge komforten.

BEMAERK: handtagsmonteringen ved gearkasse er bevægelig og ikke et fast spændstykke. Du har mulighed for tre arbejdsindstillinger for at faden sikreste og mest komfortable brug af din vinkelsliber (Se C). Sideindstilling for slibning og topindstilling for skæring. Handtaget er skruet pa i urets retning i hullet til gearkassen (Se B). Brug alto støttehandtaget.

4. SPINDELLÅS

Spindellåsen må kun aktiveres, när der skal skiftes slibeskive. Aktivér aldrig spindellåsen, mens maskinen körer!

5. MONTERING AF SLIBESKIVE

Den indvendige flange (5) sidder over spindlen (6) og pa de to spindelflader. Læg slibeskiven pa den indvendige flange, og skru den udvendige flange (7) pa spindlen. Aktivér spindellåsen (4), og drej spindlen, indtil den laser. Fastspænd derefter den udvendige flange ved hjælp af den specielle skruenøgle for at fastgore slibeskiven (se D). Kæberne pa skruenøglen skal placeres i hullerne i den udvendige flange. Kontroller, at slibeskiven roterer frit og er spændt godt fast. Foretag en testkørsl utden belastning i 20 sekunder for at kontrollere slibeskivens vibration og kast. Slibeskiven fjernes ved at folge ovenstæende anvisninger i omvendt rækkefolge.

6. VENDBAR UDVENDIGE FLANGE

Den udvendige flange (7) kan moneres pa to mader, sa den passer til forskellige slibeskivetykkefer. Ved anvendelse af tynde skereskiver eller diamantskiver kal den udvendige flange moneres, sa forhogjningen vender væk fra skiven (se.E.2). Ved anvendelse af tykkere slibeskiver kal den udvendige flange moneres, sa forhogjningen vender ind mod slibeskiven, hvilket giver en bedre understotning af skivens hul (se E.1). Husk alto at kontrollere, at skiven er fastgjort korrekt.

7. STYREJUSTERING (Se F)

Træk stikket ud, før der arbejdes pa maskinen.

Beskyteltesskærmen skal vare monteret, när der arbejdes med skrub-eller skæreskiver.

Aben spændearmen (8).

Anbring beskyttelsesskærmen (14) med koden for beskyttelsesskærm i kodenoten på spindelhalsen og drej den i den ønskede position (arbejdssposition).

Beskyttelsesskaarmen (14) klemmes fast ved at lukke spendearmen (8).

Den lukkede side pa

beskyttesesskaernen (14) skal altid vende hen imod brugeren.

BEMAERK: Med spændstykkets handtag (8) abent kan spændstykkemtrikken (9) justeres for at sikre, at styret er fastspendt korrekt, nar spændstykkets handtag (8) er lukket

ADVARSEL! Anvend til skæring af metal altid beskyttelseskappen til skæring.

Fjern aldrig styret ved nogen andre opgaver Ved fjernelse skal du først fjerne skiven og begge flanger. Derefter abnes spændstykkets handtag (8), og drejstyret for at justere knasterne med gearkassens udskæringer, og fjern derefter styret. For at pasaette styret igen skal du gentageijke proces i modsat rækkefolge. Sorg for at opbevare alle dele pa et sikkert sted.

9. MONTERING AF SLIBESKIVER OG STALBØRSTER

Kontroller, at tilbehorets nominelle hastighed, spindelgevind og andre mal svarer til vinkelsliberens. Folog monteringsvejledningen for tilbehoret.

10. DREJNING AF GEARKASSEN

Ved specielle arbejdspogaver kan gearkassen drejes 90o for at forbredre arbejdskomfort og sikkerhed. Frist skal du tage stikket ud af stikkontakten og derefter fjerne skive og styr. Fjern de 4× skruer fra gearkassen (Se G). Drej forsigtigt gearkassen i den onskede retning, men trak ikke gearkassen ud af kabinettet. Hvis gearkassen kommt ud af kabinettet skal motorkulbørsterne uddskiftes.

11. FOR AT BRUGE VINKELSLIBEREN

FORSIGTIG: Tænd ikke for vinkelsliberen mens skiven er i kontakt med arbejdsstykket. Tillad skiven at på fuld hastighed før du starter slibningen.

Hold din vinkelsliber med en hand i hovedhandtaget og den,anden hand fast omkring det ekstra handtag.

Placer altid skærmen sādan, at sa meget af den frigjorte disk som muligt, peger væk fra dig. Vær forberedt pa en strøm af gnister nár skiven berører metallet.

For den bedste kontrol over værktøjet, slabning og minimal overbelastning, vedligeholds en vinkel imellem skiven og arbejdsstykket pa cirka 15^ - 30^ när der slipes.

Vær forsigtig när du bevæger dig ind i hjørner, aftersom kontakt med de mɒdende overflader, kan forårsage at vinkelsliberen hopper eller twister. När slibningen er fuldført, skal du tillade at arbejdsstykket køl er ned. Berør ikke den varme overflade.

12. SKAERING

ADVARSEL! Anvend til skæring af metal altid beskyttelseskappen til skæring.

Under skærearbejdet ma værktøjet ikke udsættes for tryk, ikke kommt til at sidde i klemme, ikke oscillere. Desuden skal værktøjet fremføres med et jævnt tryk, som passer til det materiale, som skal bearejdes.

Forsg ikke at fremse udløbende skæreskiver ved at trykke dem på sider.

Vigtigt er skaereretningen.

Maskinen skal altid arbejde i modlob; beveg derfor ikke maskinen i den modsatte retning! Dette kan medfore, at det trykkes ukontrolleret ud af snittet.

13. INDIKATOR FOR

BØRSTENEDSLIDNING (WX22AG)

WX23AG WX23AG.2) (Se H)

Din vinkelsliber er forsynet med en automatisk indicator for børstenedslidning. En grøn led indikerer at børstens kondition er normal. En rød led indikerer at børsten er ved at nag enden på sin brugbare levetid og skal udskiftes hurtigst muligt.

14. AUTOM. STOP KULBØRSTER(WX23AG.1)(Se I1)

När harpiks isoleringsspidsen (17) inde i kulbørsten (18) udsettes for kontakt med commutatoren (16), afbryder den automatisk motoren. Sker dette, skal begge kulbørster udskiftes med nye. Hold kulbørstnerne rene og fri, sö de kan glide i holderne. Begge kulbørster skal udskiftes samtidigt. Anvend kun kulbørster, der er helt ens.

15. SÄDAN UDSKIFTES BØRSTERNE (Se I2)

Fjern skruen, der fastholder motorbørstedækslet. Fjern dækslet, løft det ud, og træk spadestikket fri. Hold spiralfjederen tilbage, og skub den slidte børste ud af kabinettet, og udløs forsigtig fjederen. Placer den nye børste (i samme retning), mens du holder spiralfjederen tilbage. Sørg for, at børsten er placeret og kan bevæges frit, udløs fjederen, som nu er i børstefuren. Sæt spadestikket på klemmen, sæt dækslet på og fastspænd.

ARBEJDSTIPS TIL STIKSAVEN

1. Forsog ikke at tvinge slidersskiven til at(arbejde hurtigere.Nar slidersskivens hastighed sænkes,tager arbejdet laengere tid.
2. När vinkelsliberen anwendes med en skæreskive, på skærevinklen ikkeændres, da det kan medfører, at skiven og vinkelslibereens motor stopper, eller at skiven knækker.
3. Vinkelsliberen skal holds i en vinkel pa 15- 30^ til emnet, nar der slibes. Er vinklen storreskærer vinkelsliberen i emnets overflade. Bevag vinkelsliberen frem og tilbage over emnet.
4. När vinkelsliberen anwendes til at skære, skal den bevæges i den modsatte retning af skæreskivens omløbsretning. Hvis der skæres i samme retning som skæreskivens omløbsretning, kan skiven skubbe sig selv ud af rillen.
5. Det anbefales at anvende en diamantskive til skaering af meget hare de materialer for at fdet bedste resultat.
6. Diamantskiven bliver meget varm. Når dette sker, vil der opstå en ring af gnister rundt om den roterende skive. Stop skæreprocessen, og lad vinkelsliberen kører.uden belastning i 2-3 minutter, sä skiven kan køle af.
7. Sorg for, at emnet er grundigt fastgjort aller fastspændt for at undga, at det bevæger sig.

VEDLIGEHOLDELS

Træk stikket ud af stikkontakten, inden der udfores nogen form justering, service eller vedligholdele.

Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares pæ et tørsted. Hold motorens ventilationsænbninger rene. Knapperne o.l. skal ∀re rene og frie for støv. Det er welt normalt, at der kan forekomme gnister i ventilationsænbningerne, og det beskadiger ikke bore-/skruemaskinen.

Hvis elledningen beskadiges, skalden udskiftes af producenten, dennesservicereprAESentant aller,anden kvalificeretfagmand for at undgå,at der opstär farlige situationer.

FEJLFINDING

Selmom din nye vinkelsliber er meget nem at bruge, kan der opsta problemer. Sker det, bedes du venligst tjekke nedenstaende:

1. Hvis slibemaskinen ikke virker, SSEt jek stikkontakten.
2. Hvis slibeskiven slingrer erler vibrerer, skal du tjekke, at den udvendige flange er spændt. Tjek ogsa, at skiven sidder korrekt på flangepladen.
3. Hvis der er noget tegn pa, at skiven er beskadiget, ma du ikke bruge den, da den kan splintre. Udskift den med en ny skive. Skil dig af med gamle skiver pa korrekt mäde.
4. Hvis du arbejder med en aluminiums -eller,anden lignende,blodlegering,bliver skiven hurtigt belagt og vil ikke virke effektivt.

MILJOBESKYTTESE

Affald af elektriskeprodukter mä
ikke bortskaffes sammen med

husholdningsaffald. Indlever sā vidt muligt produktet til genbrug. Kontakt de lokale myndigheder aller forhandleren,ḥvis du er i tvivil.

KONFORMITETSERKLÄERING

*Illustriert aller beskrevet tilbehör inngår delvis ikke i leveransen.

TEKNISKE DATA

Type WX22AG WX23AG WX23AG.1 WX23AG.2 (AG-betegner maskin, angir Vinkelslipestol)

	WX22AG WX23	AG WX23AG.1 WX23AG.2
Spenning 220-240V~50Hz 230-240V~50Hz
Inngangseffekt 2300W
Tomgangshastighet 8000/min 6500/min
Dobbel isolering	☐/II
Spindelgjenge M14
Skivestørrelse 180mm 230mm
Maskinvekt 6.0kg	5.1kg

STOYINFORMASION

Belastning lydtrykk	LPA: 97.6dB(A)
Belastning lydefeffekt	LWA: 108.6dB(A)
KPA&KWA	3.0dB(A)
Bruk hørselsvernær lydtrykke er over	80dB(A)

VIBRASJONSINFORMASJON

Verktøyet er i god stand og godt veldlikeholdt.

Tilbehør montert med flenser mx spindelhullet på tilbehoret passer

1. Ikke bruk et skadet tilbehør.

Hold vinkelsliperen med en hand pa hovedhandtaket og den andre harenden fast rund ekstrahandtaket.

Utlpende kappeskive ma ikke bremses ved Å trykke mot sider.

Selv omijke vinkelsliperen er meget enkel i bruk bør du kontrollere folgende hvis det oppstar problemer:

1. Hvis sliperen ikke virker ma du kontrollere om strømmen er på i veggkontakten.
2. Hvis slimehjulet slingrer erler vibrerer ma du kontrollere om den ytre kraven er strammet til og at hjulet er riktig plassert pa kraven.
3. Hvis du ser noe som viser at hjulet er skadet bør du ikke bruke det. Et skadet hjul kan falle fra hverandre, fjern det og bytt med et nytt hjul. Kast gamle hjul på en fornuftig mæte.
4. Hvis du arbeider på aluminium aller en lignende myk legering kan hjuletlett tettes til og slutte Åslipe effektivt.

MILJOVERNTILTAK
