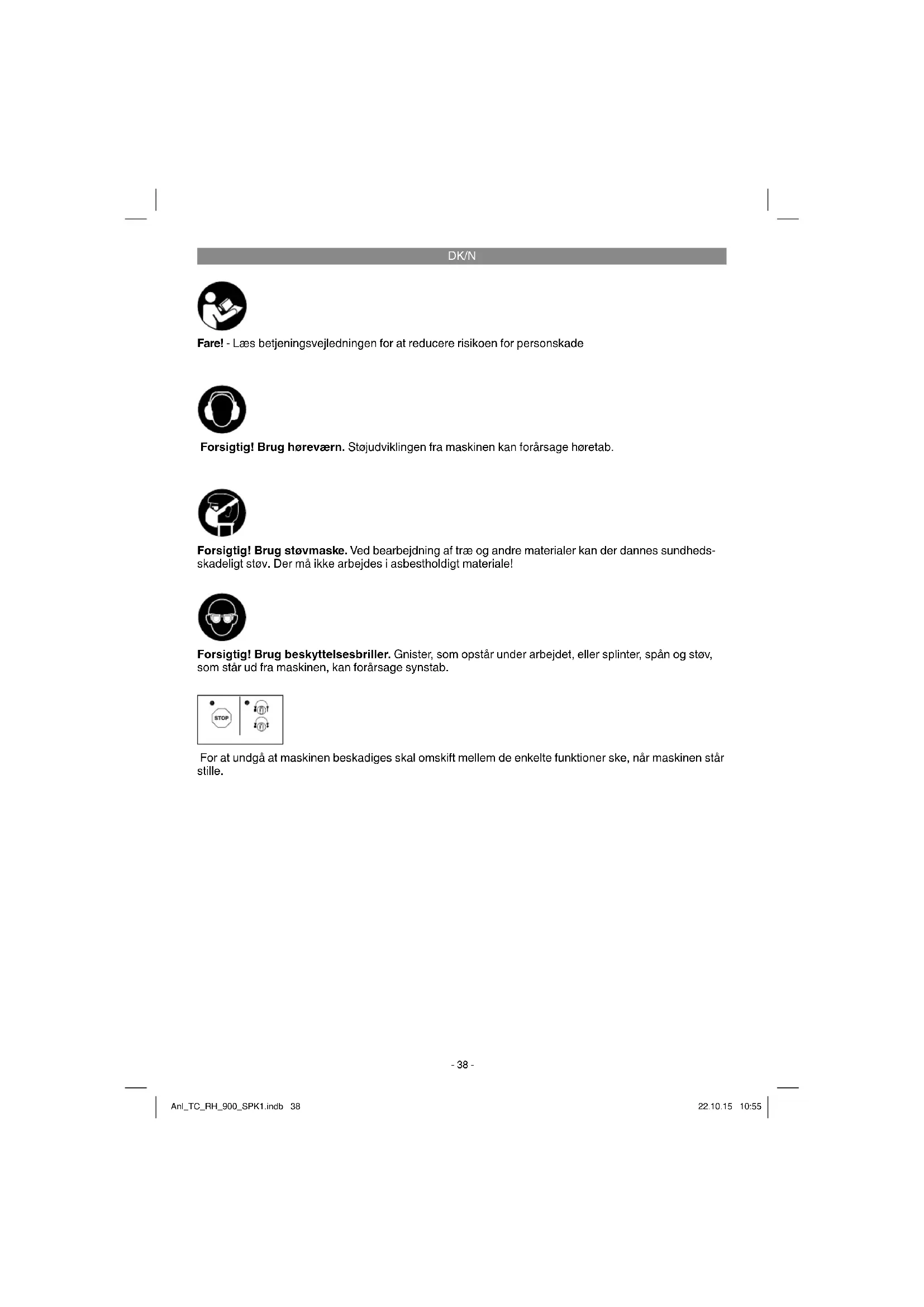

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! For at undgå at maskinen beskadiges skal omskift mellem de enkelte funktioner ske, når maskinen står stille. Anl_TC_RH_900_SPK1.indb 38Anl_TC_RH_900_SPK1.indb 38 22.10.15 10:5522.10.15 10:55DK/N

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Maskinen er beregnet til hammerboring i beton, sten og murværk og til mejselarbejder med an- vendelse af passende bor eller mejsel. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Fare! Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 60745. Lydtryksniveau L

............................................3 dB Borehammeren er ikke beregnet til udendørs anvendelse, jævnfør artikel 3 i direktivet 2000/14/ EC_2005/88/EC. Brug høreværn. Støjudviklingen fra maskinen kan forårsage hø- retab. Samlede svingningstal (vektorsum for tre retnin- ger) beregnet i henhold til EN 60745. Borehamring i beton Svingningsemissionstal a h,HD = 16,943 m/s

Usikkerhed K = 1,5 m/s* Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi. Det angivne svingningsemissionstal kan anven- des til at sammenligne et el-værktøj med et andet. Det angivne svingningsemissionstal kan også an- vendes til en indledende skønsmæssig vurdering af den negative påvirkning. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen. Undersøg arbejdsstedet for skjulte elektriske led- ninger, gas- og vandrør med en kabelsøger.

5.1 Hjælpegreb (fi g. 2 – pos. 6)

Af sikkerhedsgrunde skal hjælpegrebet altid be- nyttes. Hjælpegrebet (6) sikrer et mere stabilt fæste un- der arbejdet med borehammeren. Brug af hjælpe- grebet (6) er påbudt af sikkerhedsgrunde. Hjælpegrebet (6) klemmes fast på borehamme- ren. Fastklemningen frigøres ved at dreje grebet i retning mod uret (set fra grebet). Fastklemning kommer i stand ved at dreje grebet i retning med uret. Frigør først fastklemningen af hjælpegrebet. He- refter kan du dreje hjælpegrebet (6) i den arbejds- position, der passer dig bedst. Drej nu hjælpegre- bet i i den modsatte drejeretning, så hjælpegrebet sidder fast.

den ønskede boredybde.

Spænd låseskruen (a) igen.

Bor nu hullet, indtil dybdestoppet (7) berører arbejdsemnet.

5.3 Indsættelse af værktøj (fi g. 4)

Rengør værktøjet først, og smør værktøjsskaf- tet med lidt borfedt.

Træk låsemuffen (2) tilbage, og hold den fast.

Skub det støvfrie værktøj ind i værktøjshol- deren med en drejende bevægelse, så det klikker fast. Værktøjet låser fast af sig selv.

Træk i værktøjet for at tjekke fastlåsningen.

5.4 Udtagning af værktøj (fi g. 5)

Træk låsemuff en (2) tilbage, hold den fast, og tag værktøjet ud.

5.5 Støvopsamler (fi g. 6)

Ved arbejder med borehammeren, hvor denne holdes i lodret stilling over hovedet, skal støvop- samleren (a) først skubbes hen over boret.

Fare! Af sikkerhedsgrunde skal du altid holde fast i maskinens to håndtag (6 /8)! Ellers er der fare for elektrisk stød ved anboring i nærheden af ledninger!

6.1 Tænde/Slukke (fi g. 1)

Tænde: Tryk på driftskontakten (4) og hold den nede. Slukke: Slip driftskontakten (4).

6.2 Slagstop (fi g. 7)

For at sikre en blød anboring er borehammeren udstyret med slagstop.

For at slå slagværket til igen skal drejekontakt for slagstop (5) drejes tilbage i position (A).

For at mejsle trykkes på knappen (E) på drejekontakten (3), samtidig med at drejekon- takten (3) drejes i position B. I position B er mejslen låst. Vigtigt! Bemærk, at borehammeren ikke kan benyttes med slag- og borestop slået til samtidigt. Bemærk! Bemærk, at borehammeren ikke kan benyttes med slag- og borestop slået til samtidigt.

nettilslutningsledning Fare! Hvis nettilslutningsledningen til dette apparat er beskadiget, skal den erstattes af en særlig tilslutningsledning, der fås hos producenten eller dennes kundeservice.

8. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand. Fare! Udskiftning af kontaktkul skal foretages af en fagmand.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen. Anl_TC_RH_900_SPK1.indb 41Anl_TC_RH_900_SPK1.indb 41 22.10.15 10:5522.10.15 10:55DK/N

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_TC_RH_900_SPK1.indb 42Anl_TC_RH_900_SPK1.indb 42 22.10.15 10:5522.10.15 10:55DK/N

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_TC_RH_900_SPK1.indb 43Anl_TC_RH_900_SPK1.indb 43 22.10.15 10:5522.10.15 10:55DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kontaktkul, borepatron Forbrugsmateriale/ forbrugsdele* Bor, mejsel Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_TC_RH_900_SPK1.indb 44Anl_TC_RH_900_SPK1.indb 44 22.10.15 10:5522.10.15 10:55DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse:

www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TC_RH_900_SPK1.indb 45Anl_TC_RH_900_SPK1.indb 45 22.10.15 10:5522.10.15 10:55S
