BEDIENUNGSANLEITUNG TCRH 900 KIT EINHELL

TC-RH 900 Art.-Nr.: 42.582.53 I.-Nr.: 11015

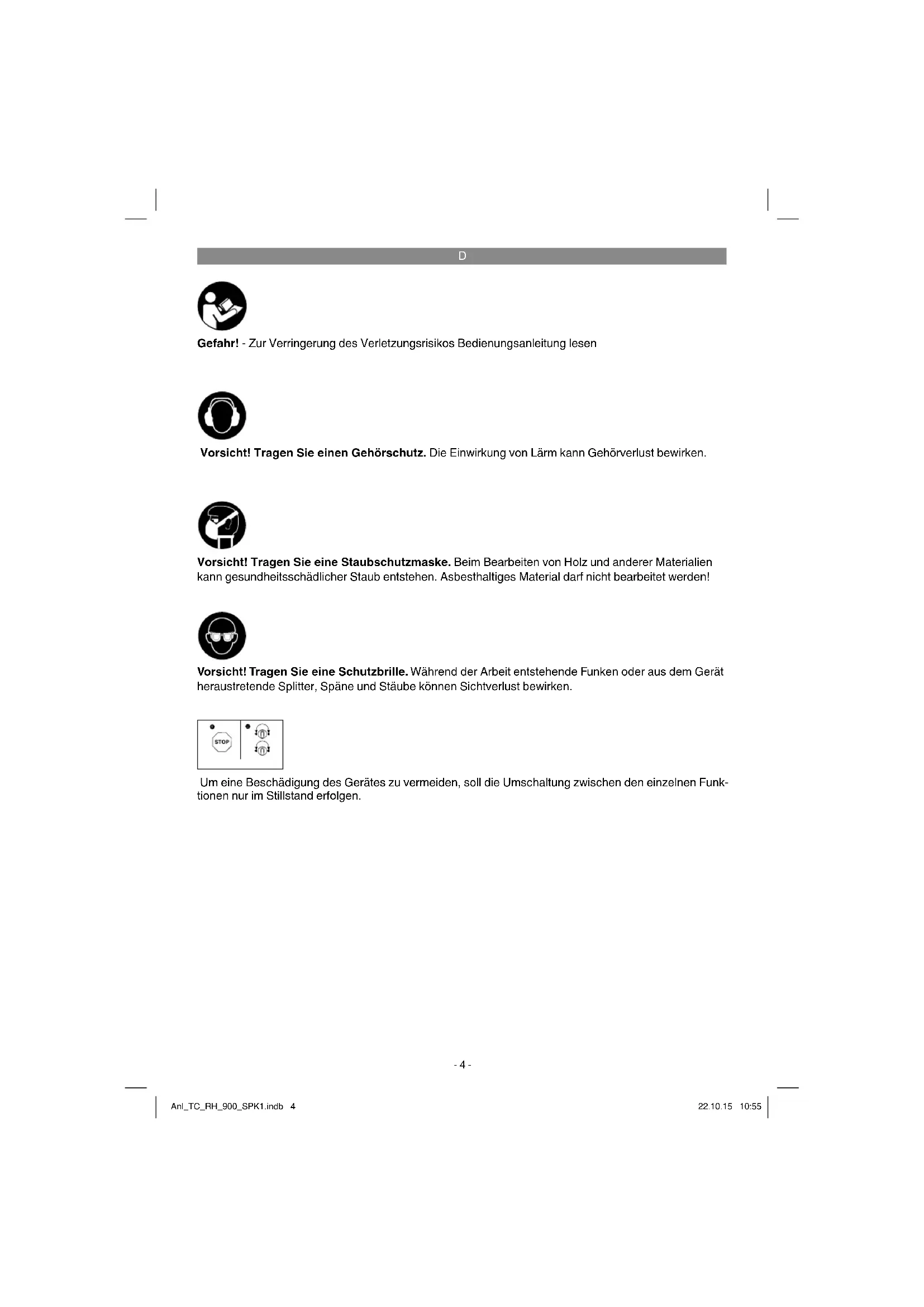

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Um eine Beschädigung des Gerätes zu vermeiden, soll die Umschaltung zwischen den einzelnen Funk- tionen nur im Stillstand erfolgen. Anl_TC_RH_900_SPK1.indb 4Anl_TC_RH_900_SPK1.indb 4 22.10.15 10:5522.10.15 10:55D

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1)

2. Verriegelungshülse

3. Drehschalter für Drehstopp

4. Ein-/ Ausschalter

5. Drehschalter für Schlagstopp

Bitte überprüfen Sie die Vollständigkeit des Arti- kels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Arti- kels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der An- leitung.

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Das Gerät ist bestimmt zum Hammerbohren in Beton, Gestein und Ziegel und für Meißelarbeiten unter Verwendung des entsprechenden Bohrers oder Meißels. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinaus- gehende Verwendung ist nicht bestimmungsge- mäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bedie- ner und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Anl_TC_RH_900_SPK1.indb 5Anl_TC_RH_900_SPK1.indb 5 22.10.15 10:5522.10.15 10:55D

Netzspannung: .......................220-240 V ~ 50 Hz Leistungsaufnahme: .................................. 900 W Leerlauf-Drehzahl: .................................850 min

Gewicht: ...................................................... 4,1 kg Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden ent- sprechend EN 60745 ermittelt. Schalldruckpegel L

........................................... 3 dB Der Bohrhammer ist nicht für die Verwendung im Freien, entsprechend Artikel 3 der Richtlinie 2000/14/EC_2005/88/EC vorgesehen. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust be- wirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Bohrhämmern in Beton Schwingungsemissionswert a h,HD = 16,943 m/s

Unsicherheit K = 1,5 m/s

Meißeln Schwingungsemissionswert a h,Cheq = 18,202 m/s

Unsicherheit K = 1,5 m/s

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä- ßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe. Vorsicht! Restrisiken Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

3. Gesundheitsschäden, die aus Hand-Arm-

Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und ge- wartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Warnung! Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen. Einsatzstelle nach verdeckt liegenden elektri- schen Leitungen, Gas- und Wasserrohren mit einem Leitungssuchgerät untersuchen.

5.1 Zusatzgriff (Abb. 2 – Pos. 6)

Bohrhammer aus Sicherheitsgründen nur mit dem Zusatzgriff verwenden. Der Zusatzhandgriff (6) bietet Ihnen während der Benutzung des Bohrhammers zusätzlichen Halt. Das Gerät darf aus Sicherheitsgründen nicht ohne den Zusatzhandgriff (6) verwendet werden. Befestigt wird der Zusatzhandgriff (6) am Bohr- hammer durch Klemmung. Drehen des Griff es Anl_TC_RH_900_SPK1.indb 6Anl_TC_RH_900_SPK1.indb 6 22.10.15 10:5522.10.15 10:55D

gegen den Uhrzeigersinn (vom Griff aus gese- hen) löst die Klemmung. Drehen des Griff es im Uhrzeigersinn zieht die Klemmung fest. Lösen Sie zuerst die Klemmung des Zusatz- handgriff es. Anschließend können Sie den Zusatzhandgriff (6) in die für Sie angenehmste Arbeitsposition schwenken. Jetzt den Zusatz- handgriff in entgegengesetzter Drehrichtung wie- der zudrehen, bis der Zusatzhandgriff fest sitzt.

5.2 Tiefenanschlag (Abb. 3 – Pos.7)

Der Tiefenanschlag (7) wird mit der Feststell- schraube (a) am Zusatzhandgriff (6) durch Klem- mung gehalten.

Lösen Sie die Feststellschraube (a) und set- zen Sie den Tiefenanschlag (7) ein .

Bringen Sie den Tiefenanschlag (7) auf glei- che Ebene zum Bohrer.

Ziehen Sie den Tiefenanschlag (7) um die gewünschte Bohrtiefe zurück.

Ziehen Sie die Feststelllschraube (a) wieder fest.

Bohren Sie nun das Loch, bis der Tiefenan- schlag (7) das Werkstück berührt.

5.3 Werkzeug einsetzen (Abb. 4)

Werkzeug vor dem Einsetzen reinigen und Werkzeug-Schaft mit Bohrerfett leicht fetten.

Verriegelungshülse (2) zurückziehen und festhalten.

Staubfreies Werkzeug drehend in die Werk- zeugaufnahme bis zum Anschlag einschie- ben. Das Werkzeug verriegelt sich selbst.

Verriegelung durch Ziehen am Werkzeug prüfen.

5.4 Werkzeug entnehmen (Abb. 5)

Verriegelungshülse (2) zurückziehen, festhalten und Werkzeug entnehmen.

5.5 Staubaufnahme-Vorrichtung (Abb. 6)

Vor Bohrhammerarbeiten senkrecht über dem Kopf, Staubaufnahme-Vorrichtung (a) über den Bohrer schieben.

Gefahr! Um eine Gefährdung zu vermeiden, darf die Maschine nur an den beiden Handgriff en (6 /8) gehalten werden! Andernfalls kann beim An- bohren von Leitungen elektrischer Schlag drohen!

6.1 Ein- Ausschalten (Abb. 1)

Einschalten: Ein-/Ausschalter (4) drücken und gedrückt halten. Ausschalten: Ein-/Ausschalter (4) loslassen.

6.2 Schlagstop (Abb. 7)

Zum sanften Anbohren ist der Bohrhammer mit einem Schlagstop ausgestattet.

Drehschalter für Schlagstop (5) in die Posi- tion (B) drehen, um das Schlagwerk auszu- schalten.

Um das Schlagwerk wieder einzuschalten muss der Drehschalter für Schlagstop (5) wieder zurück auf Position (A) gedreht wer- den.

6.3 Umschalter Schlagbohren/Meißeln

Zum Schlagbohren den Knopf (E) am Dreh- schalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung A drehen.

Für Meißelarbeiten den Knopf (E) am Dreh- schalter (3) drücken und gleichzeitig den Drehschalter (3) in die Schalterstellung B dre- hen. In der Stellung B ist der Meißel arretiert. Hinweis! Zum Hammerbohren benötigen Sie nur eine ge- ringe Anpresskraft. Ein zu hoher Anpressdruck belastet unnötig den Motor. Bohrer regelmäßig prüfen. Stumpfen Bohrer nachschleifen oder ersetzen. Achtung! Bitte beachten Sie, dass ein Betrieb des Bohr- hammers bei gleichzeitig eingeschaltetem Schlag- und Drehstop nicht möglich ist. Anl_TC_RH_900_SPK1.indb 7Anl_TC_RH_900_SPK1.indb 7 22.10.15 10:5522.10.15 10:55D

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Her- steller oder seinem Kundendienst erhältlich ist.

8. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutz- frei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

8.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Anl_TC_RH_900_SPK1.indb 8Anl_TC_RH_900_SPK1.indb 8 22.10.15 10:5522.10.15 10:55D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_TC_RH_900_SPK1.indb 9Anl_TC_RH_900_SPK1.indb 9 22.10.15 10:5522.10.15 10:55D

Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Kategorie Beispiel Verschleißteile* Kohlebürsten, Bohrfutter Verbrauchsmaterial/ Verbrauchsteile* Bohrer, Meißel Fehlteile

• nicht zwingend im Lieferumfang enthalten! Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)? Beschreiben Sie diese Fehlfunktion. Anl_TC_RH_900_SPK1.indb 10Anl_TC_RH_900_SPK1.indb 10 22.10.15 10:5522.10.15 10:55D
