BRUGSANVISNING Asia FALMEC

Kåpor med kantsugsfunktion:

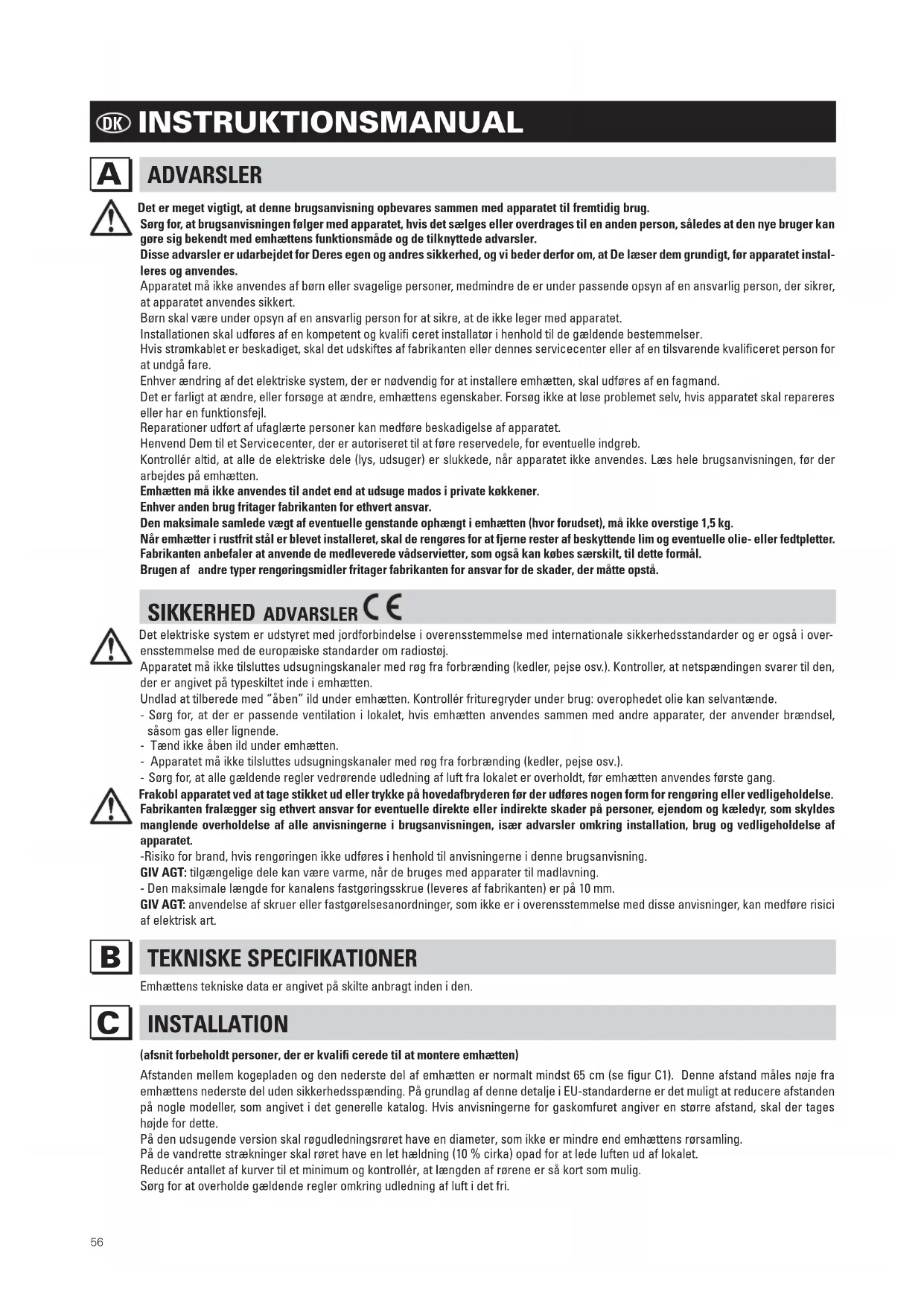

DK INSTRUKTIONSMANUAL ADVARSLER A Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug. Sørg for, at brugsanvisningen følger med apparatet, hvis det sælges eller overdrages til en anden person, således at den nye bruger kan gøre sig bekendt med emhættens funktionsmåde og de tilknyttede advarsler. Disse advarsler er udarbejdet for Deres egen og andres sikkerhed, og vi beder derfor om, at De læser dem grundigt, før apparatet instal- leres og anvendes. Apparatet må ikke anvendes af børn eller svagelige personer, medmindre de er under passende opsyn af en ansvarlig person, der sikrer, at apparatet anvendes sikkert.Børn skal være under opsyn af en ansvarlig person for at sikre, at de ikke leger med apparatet.Installationen skal udføres af en kompetent og kvalifi ceret installatør i henhold til de gældende bestemmelser. Hvis strømkablet er beskadiget, skal det udskiftes af fabrikanten eller dennes servicecenter eller af en tilsvarende kvalifi ceret person for at undgå fare.Enhver ændring af det elektriske system, der er nødvendig for at installere emhætten, skal udføres af en fagmand. Det er farligt at ændre, eller forsøge at ændre, emhættens egenskaber. Forsøg ikke at løse problemet selv, hvis apparatet skal repareres eller har en funktionsfejl.Reparationer udført af ufaglærte personer kan medføre beskadigelse af apparatet.Henvend Dem til et Servicecenter, der er autoriseret til at føre reservedele, for eventuelle indgreb. Kontrollér altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke anvendes. Læs hele brugsanvisningen, før der arbejdes på emhætten.Emhætten må ikke anvendes til andet end at udsuge mados i private køkkener.Enhver anden brug fritager fabrikanten for ethvert ansvar.Den maksimale samlede vægt af eventuelle genstande ophængt i emhætten (hvor forudset), må ikke overstige 1,5 kg. Når emhætter i rustfrit stål er blevet installeret, skal de rengøres for at fjerne rester af beskyttende lim og eventuelle olie- eller fedtpletter. Fabrikanten anbefaler at anvende de medleverede vådservietter, som også kan købes særskilt, til dette formål.Brugen af andre typer rengøringsmidler fritager fabrikanten for ansvar for de skader, der måtte opstå.

SIKKERHED ADVARSLER Det elektriske system er udstyret med jordforbindelse i overensstemmelse med internationale sikkerhedsstandarder og er også i over- ensstemmelse med de europæiske standarder om radiostøj. Apparatet må ikke tilsluttes udsugningskanaler med røg fra forbrænding (kedler, pejse osv.). Kontroller, at netspændingen svarer til den, der er angivet på typeskiltet inde i emhætten. Undlad at tilberede med “åben” ild under emhætten. Kontrollér frituregryder under brug: overophedet olie kan selvantænde.

- Sørg for, at der er passende ventilation i lokalet, hvis emhætten anvendes sammen med andre apparater, der anvender brændsel, såsom gas eller lignende. - Tænd ikke åben ild under emhætten. - Apparatet må ikke tilsluttes udsugningskanaler med røg fra forbrænding (kedler, pejse osv.). - Sørg for, at alle gældende regler vedrørende udledning af luft fra lokalet er overholdt, før emhætten anvendes første gang.

Frakobl apparatet ved at tage stikket ud eller trykke på hovedafbryderen før der udføres nogen form for rengøring eller vedligeholdelse.

Fabrikanten fralægger sig ethvert ansvar for eventuelle direkte eller indirekte skader på personer, ejendom og kæledyr, som skyldes

manglende overholdelse af alle anvisningerne i brugsanvisningen, især advarsler omkring installation, brug og vedligeholdelse af apparatet. -Risiko for brand, hvis rengøringen ikke udføres i henhold til anvisningerne i denne brugsanvisning.GIV AGT: tilgængelige dele kan være varme, når de bruges med apparater til madlavning.- Den maksimale længde for kanalens fastgøringsskrue (leveres af fabrikanten) er på 10 mm. GIV AGT: anvendelse af skruer eller fastgørelsesanordninger, som ikke er i overensstemmelse med disse anvisninger, kan medføre risici af elektrisk art.

TEKNISKE SPECIFIKATIONER B Emhættens tekniske data er angivet på skilte anbragt inden i den.

INSTALLATION C (afsnit forbeholdt personer, der er kvalifi cerede til at montere emhætten) Afstanden mellem kogepladen og den nederste del af emhætten er normalt mindst 65 cm (se figur C1). Denne afstand måles nøje fra

emhættens nederste del uden sikkerhedsspænding. På grundlag af denne detalje i EU-standarderne er det muligt at reducere afstanden

på nogle modeller, som angivet i det generelle katalog. Hvis anvisningerne for gaskomfuret angiver en større afstand, skal der tages højde for dette. På den udsugende version skal røgudledningsrøret have en diameter, som ikke er mindre end emhættens rørsamling. På de vandrette strækninger skal røret have en let hældning (10 % cirka) opad for at lede luften ud af lokalet. Reducér antallet af kurver til et minimum og kontrollér, at længden af rørene er så kort som mulig. Sørg for at overholde gældende regler omkring udledning af luft i det fri.57

Hvis der samtidigt bruges andre apparater (kedler, brændeovne, pejse osv.), som forsynes med gas eller andre brændsler, skal der sørges

for passende ventilation i lokalet, hvor røgudsugningen sker, i henhold til gældende regler.

Installationsvejledning: se sek. “O” i denne vejledning.

(afsnit forbeholdt personer, der er kvalifi cerede til at udføre tilslutningen)

Frakobl apparatet strømforsyningen, før der foretages nogen form for operation inde i emhætten.

Sørg for, at strømkablerne inde i emhætten ikke frakobles eller skæres over. Kontakt det nærmeste servicecenter, hvis dette skulle ske.

Få fagfolk til at udføre den elektriske tilslutning

Tilslutningen skal ske i overensstemmelse med de gældende lovbestemmelser. Kontrollér, at sikkerhedsventilen og det elektriske system

kan modstå apparatets belastning (se skiltet med tekniske specifikationer i punkt B). Nogle typer apparater kan have kabler uden stik. I

så fald skal det stik, der anvendes, være af typen “normaliseret” under hensyntagen til at:

- den gule-grønne ledning skal anvendes til jordforbindelsen,

- den blå ledning skal anvendes til neutral,

- den brune ledning skal anvendes til fasen, kablet må ikke komme i kontakt med varme dele med temperaturer over 70°C.

- montér et stik, der er egnet til belastningen, på strømkablet og tilslut det en egnet sikring.

Hvis et fast apparatet ikke er udstyret med strømkabel og stik, eller en anden anordning, der sikrer adskillelse fra lysnettet, med en

åbningsafstand for kontakterne, der giver mulighed for fuld afbrydelse i henhold til bestemmelserne i overspændingskategori III, skal

brugsanvisningen angive, at sådanne frakoblingsanordninger skal indgå i strømforsyningen i overensstemmelse med reglerne for

Den gule/grønne jordledning må ikke afbrydes af kontakten.

Før apparatet tilsluttes lysnettet, kontrolleres følgende:

- at forsyningsspændingen svarer til den angivet på skiltet med tekniske specifikationer.

- at jordforbindelsen er korrekt og virker.

- at forsyningssystemet har en effektiv jordforbindelse i overensstemmelse med gældende regler.

- at det anvendte stik eller polede afbryder let kan nås, når apparatet er installeret,

Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.

E EMHÆTTE I VERSION MED EKSTERN UDLEDNING (udsugende)

På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør.

Udtrækket, der rager ud fra emhættens øverste del, skal forbindes med et rør, som leder røgen og dampene ind i en ekstern udgang.

På denne version skal de aktive kulfi ltre tages ud, hvis de er installeret. Se vejledningen til at tage dem ud i punkt F. Når emhætten an-

vendes samtidigt med andre apparater, der anvender gas eller andet brændsel, skal lokalet være tilstrækkeligt ventileret i henhold til

Afvigelse for Tyskland:

Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidig, må det negative tryk i lokalet ikke overstige

4 Pa (4 x 10-5 bar).

F EMHÆTTE I VERSION MED INTERN RECIRKULATION (filtrerende)

På denne version føres luften gennem fi ltre med aktivt kul, så den renses og derefter recirkuleres tilbage til køkkenet.

Kontrollér, at fi ltrene med aktivt kul er monterede på motoren, i modsat fald monteres de, som angivet i vejledningens punkt H.

Hvis emhætten indstilles til fi ltrerende version, skal kontraventilen monteret på motorens udløbsfi tting fjernes.

For at opnå den bedste ydelse anbefales at anvende den tredje hastighed ved stærke lugte og damp, den anden hastighed under nor-

male forhold og den første hastighed til at holde luften ren med lavt energiforbrug.

Det anbefales at tænde emhætten, når man begynder at lave mad, og lade den være tændt, indtil lugten forsvinder.

1. BETJENINGSPANEL MED 5 TASTER LYS - Knap

ON/OFF LYS MOTOR - Knap 1, 2, 3, OFF

1: starter motoren ved den mindste hastighed

2: starter motoren ved mellemhastighed

3: starter motoren ved den højeste hastighed

OFF: slukker motoren

2. ELEKTRONISK BETJENINGSPANEL Lysknap

• ON: lys tændt (knap lyser);

Motorhastigheden sænkes ved tryk på knappen.

Hastighed 1, 2 og 3 vises ved antallet af tændte lysdioder, undtaget lys- og timerlysdiode.

Motorhastigheden øges ved tryk på knappen.

Hastighed 1,2 og 3 vises ved antallet af tændte lysdioder, undtaget lys- og timerlysdiode.

(På versionen med 4 hastigheder har tasten + et blinkende lys. Den 4. eller intensive hastighed er tidsindstillet, og motoren slår auto-

matisk over på 3. hastighed efter cirka 15 minutter).

Funktion: tænde og slukke emhættens motor.

Funktionen ønsket hastighed gør det muligt at starte motoren ved den hastighed, der var valgt, da den blev slukket.

Ekstraudstyr: version med fjernbetjening (kun på visse versioner).

ADVARSLER (version med fjernbetjening):

Placér apparatet langt fra kilder til elektromagnetiske bølger, som kan påvirke elektronikken i emhætten.

Maksimal rækkevidde 5 meter. Denne afstand kan blive mindsket som følge af elektromagnetisk interferens fra andre apparater.

Lys-knap på fjernbetjeningen: on/off lys

Knap – og + sænke/øge hastigheden (for at starte motoren trykkes på en hvilken som helst af tasterne + eller -).

Timer knap: se nedenstående anvisning.

Knap for timer eller mætning af filtre

- Denne funktion giver mulighed for, at emhætten slukker automatisk efter 15 minutters drift ved den tidligere indstillede hastighed

- Efter cirka 30 driftstimer foreslår knappen at vaske metalfiltrene (knappen lyser rødt). Alarmen slukkes ved at trykke på timer-knappen

i nogle sekunder, indtil det røde lys slukker. Sluk derefter emhætten og tænd den igen for at kontrollere, at alarmen er væk.

1: Timer/Alarm fi ltre

Når det RØDE lys lyser fast, angiver det, at fedtfilter alarmen er aktiveret (efter 30 timer), hold tasten inde i 3 sekunder for at slukke

alarmen og nulstille tællerne.

Når det røde lys blinker, angiver det, at timerfunktionen er slået til. Denne funktion kan kun aktiveres, hvis motoren er tændt på en

hvilken som helst hastighed, når der trykkes på tasten (længerevarende eller ej). Denne funktion gør, at emhætten slukker automatisk

Emhætten kan under alle omstændigheder slukkes af brugeren, når timerfunktionen er slået til, hvorved funktionen deaktiveres.

Timerfunktionen er tilknyttet én hastighed. Hvis hastigheden ændres, når timerfunktionen er slået til, deaktiveres funktionen.

Hvis lysdioden er slukket, medfører et længerevarende tryk på tasten, at emhætten tænder ved 1. hastighed, og den tilsvarende

lysdiode tænder. Funktionen aktiveres, når tasten slippes.

Hvis lysdioden er slukket, og en anden hastighed er aktiveret, vil tryk på tasten medføre, at 1. hastighed indstilles, den tilsvarende

lysdiode tænder, og lysdioden for den tidligere indstillede hastighed slukker.

Hvis lysdioden er tændt, medfører tryk på tasten, at lysdioden og motoren slukker.

Hvis lysdioden er slukket, vil et længerevarende tryk (mindst 3 sek) på tasten medføre, at recirkuleringsfunktionen aktiveres. Under

recirkuleringsfunktionen (varer 24 timer), blinker lysdioden. Fra denne funktion aktiveres, forbliver emhætten tændt i 1 time ved 1.

hastighed, derefter slukker den i 3 timer og tændes derefter i endnu en time. Disse cyklusser gentager sig indtil timeout.

Når denne funktion er tændt, kan man ikke indstille andre hastigheder. Funktionen slukkes ved at holde tast 2 inde i mindst 3

Hvis lysdioden er slukket, og en anden hastighed slået til , vil et tryk på tasten (længerevarende eller ej) medføre, at 2. hastighed

indstilles, den tilsvarende lysdiode tænder, og lysdioden for den tidligere indstillede hastighed slukker.

Hvis lysdioden er slukket, og der ikke er indstillet nogen hastighed, sker der ikke noget, hvis der trykkes på tasten.

Hvis lysdioden er tændt, sker der ikke noget, hvis der trykkes på tasten 3.

Emhætten slukkes ved først at indstille 1. hastighed og derefter trykke på tasten igen.

Hvis lysdioden er slukket, og en anden hastighed aktiveret, vil et tryk på tasten (længerevarende eller ej) medføre, at 3. hastighed

indstilles, den tilsvarende lysdiode tænder, og lysdioden for den tidligere indstillede hastighed slukker.

Hvis lysdioden er slukket, og der ikke er indstillet nogen hastighed, sker der ikke noget, hvis der trykkes på tasten.

Hvis lysdioden er tændt, sker der ikke noget, hvis der trykkes på tasten 4.

Emhætten slukkes ved først at indstille 1. hastighed og derefter trykke på tasten igen.

Hvis lysdioden er slukket, og en anden hastighed slået til, vil et tryk på tasten (længerevarende eller ej) medføre, at 4. hastighed

indstilles, den tilsvarende lysdiode tænder, og lysdioden for den tidligere indstillede hastighed slukker.

Hvis lysdioden er slukket, og der ikke er indstillet nogen hastighed, sker der ikke noget, hvis der trykkes på tasten.

Hvis lysdioden er tændt, sker der ikke noget, hvis der trykkes på tasten 5.59

Den fjerde hastighed forbliver tændt i højst 14 minutter, hvorefter der skal vendes tilbage til den tredje.

Emhætten slukkes ved først at indstille 1. hastighed og derefter trykke på tasten igen.

6: Lys - Remote Binding

Lys: Lyset tændes og slukkes ved at trykke kort på tasten T6. Tasten T6 lyser, når lyset er tændt.

Remote Binding (ekstraudstyr): Når motoren og lyset er slukkede, aktiverer et længerevarende tryk på tasten T6 parringsmode for

fjernbetjeningen. Tasten T6 blinker i højst 10 sekunder. Mens den blinker, skal der trykkes på mindst en tast på fjernbetjeningen. Funk-

tionen deaktiveres, når de 10 sekunder er gået eller før, hvis der registreres en kompatibel fjernbetjening.

Længerevarende tryk = fi ngeren holdes på tasten i mindst 3 sekunder, funktionen aktiveres, mens der trykkes.

Ikke-længerevarende tryk = fingeren holdes på tasten i mindre end 3 sekunder, funktionen aktiveres, når der slippes.

Fjernbetjening (ekstraudstyr): Placér apparatet langt fra kilder til elektromagnetiske bølger, som kan påvirke elektronikken i emhæt-

Maksimal rækkevidde 4 meter. Denne afstand kan blive mindsket som følge af elektromagnetisk interferens fra andre apparater.

Fjernbetjeningsfunktion BESKRIVELSE Lystast

Et tryk på lystasten tænder/slukker lyset

Et tryk på ‘-’ tasten sænker motorhastigheden. Hvis emhætten står på 1. hastighed, vil et tryk på ‘-’ tasten slukke

Hvis motoren er slukket, vil et tryk på ‘+’ tasten tænde motoren ved 1. hastighed. Hvis motoren er tændt, vil et tryk på

‘+’ tasten øge hastigheden op til den højeste.

Hvis motoren er tændt, vil et tryk på timertasten tænde/slukke timerfunktionen.

kode. Bekræftelse på at den er blevet gemt, signaleres ved tre korte blink fra lysdioden.

For at vende tilbage til default koden trykkes på tasten “-” samtidigt med tasten “+” på fjernbetjeningen i mere end 5

sek. Bekræftelse på at default koden er blevet gemt, signaleres ved tre korte blink fra lysdioden.

Hver gang der genereres en ny kode eller default koden indstilles på fjernbetjeningen, skal man også udføre den

tidligere beskrevne Remote Binding procedure (lystast på betjeningspanelet).

FILTRE ANVISNINGER FOR UDTAGNING OG UDSKIFTNING H

1. METALFILTRE Metal fedtfi lteret tages ud ved at trække i håndtaget A, indtil fi lteret kommer ud af den forreste skinne. Tag det ud af den nederste

skinne ved at vippe det lidt nedad. Det indsættes ved at gentage ovenstående i omvendt rækkefølge.

Emhætte med panel for kantudsugning:

- åbn panelet (se fi g. 1). Metal fedtfi lteret fjernes ved hjælp af håndtaget A.

2. AKTIVE KULFILTRE Filtrene med aktivt kul udskiftes på følgende måde: tag metalfiltrene af, som angivet ovenfor. Nu er det let at komme til de to filtre,

som er koblet på udtrækkets højre og venstre side.

Se figuren for montering/udskiftning.

På emhætter med motorkammer er filteret placeret i den nedre del af kammeret. Se figuren for montering/udskiftning.

1. SPOT Lampen i “Square halogen light” udskiftes på følgende måde:

b) Åbn panelet helt til en vinkel på 90° (se fi gur) ved at trykke på PUSH

d) Luk panelet. Gentag ovenstående fra punkt b, hvis panelet ikke lukker korrekt.

Square halogen light

2. LEDSPOT I dette tilfælde er emhætten udstyret med højeffektive lysdiode-spots med lavt strømforbrug og meget lang holdbarhed under

normale driftsforhold. Udskiftning af lysdiodespots skal foretages af en kvalifi ceret tekniker, der anvender originale reservedele.

3. LYSSTOFRØR Lysstofrøret udskiftes på følgende måde:

a) Frakobl apparatet strømforsyningen;

b) Fjern et eventuelt stålpanel ved at skrue skruerne ud;

c) Tag lysstofrøret ud ved at dreje det 90° og udskift det med et med tilsvarende egenskaber (8W-13W-21W-28W afhængigt af modellen);

d) Kobl apparatet til strømforsyningen igen.

VEDLIGEHOLDELSE OG RENGØRING L Løbende vedligeholdelse sikrer god drift og ydelse i tidens løb. Særlig opmærksomhed skal rettes mod metal fedtfi ltrene og kulfi ltrene.

Hyppig rengøring af fi ltrene og deres holdere vil sikre, at der ikke ophobes fedt i emhætten, hvilket er farligt, da det let antændes.

1. METAL FEDTFILTRE Tjener til at tilbageholde fedtpartiklerne, og det anbefales derfor at vaske dem månedligt i varmt vand med rengøringsmiddel uden at

bøje dem. Vent med at montere dem igen, før de er helt tørre.

Se punkt H1 for afmontering og montering. Rengøringen skal udføres jævnligt.

2. AKTIVE KULFILTRE Har til funktion at tilbageholde lugtene i luftstrømmen, som passerer gennem dem. Luften, som er blevet renset ved passage gennem

fi ltrene, ledes ud i køkkenet igen. Filtrene med aktivt kul kan ikke vaskes og skal udskiftes hver 3.-4. måned i gennemsnit (afhænger af

brugen). Filtrene med aktivt kul skiftes, som beskrevet i punkt H2.

3. UDVENDIG RENGØRING De anbefales at rengøre emhætten udvendigt mindst hver 15. dag for at forhindre, at olie og fedt beskadiger stålfladerne.

Emhætten skal rengøres med en klud fugtet med vand og neutralt rengøringsmiddel eller med denatureret alkohol.

Hvis materialet er behandlet med anti-fingeraftryksmiddel (Fasteel), rengøres kun med vand og neutral sæbe ved hjælp af en blød

klud, skyl og tør grundigt. Undlad at anvende produkter, der indeholder slibemidler, ru klude eller rengøringsklude til stål, som findes

i handlen. Slibemidler og ru klude vil beskadige stålets overfladebehandling uopretteligt.

En direkte konsekvens af den manglende overholdelse af disse anvisninger vil være uoprettelig forringelse af stål.

Disse anvisninger skal opbevares sammen med emhættens brugsanvisning.

Fabrikanten fralægger sig ethvert ansvar, hvis disse anvisninger ikke overholdes.

4. INDVENDIG RENGØRING Det er forbudt at rengøre elektriske dele eller motordele inde i emhætten med væske eller opløsningsmidler;

Undlad at bruge produkter med slibemidler.

Alle disse operationer skal foretages efter, at apparatet er blevet koblet fra lysnettet.

GARANTI M Deres nye apparat er dækket af garanti.

Garantibetingelserne er beskrevet i fuldt ud på sidste side af omslaget af denne vejledning.

Fabrikanten er ikke ansvarlig for eventuelle unøjagtigheder som følge tryk- eller skrivefejl i denne vejledning. Fabrikanten forbeholder

sig ret til at foretage de ændringer på sine produkter, som fi ndes nødvendige eller nyttige, også i brugernes interesse, uden at påvirke

de væsentligste drifts- og sikkerhedsegenskaber.61

N MONTRING AF FRITHÆNGENDE EMHÆTTE MED GITTERVÆRK Fase 1

- Find frem til den ønskede højde (H1=65) for placeringen af emhætten.

- Træk gitterværket (C) og (C1) ud for at få den ønskede højde (H2), fastgør det derefter med de 8 selvskærende skruer (V2) (Fig.1a).

- Fastgør gitterværket (C) til loftet ved hjælp af 4 fischer på Ø 8 og de tilhørende skruer (V1) (Fig.1b).

- Sæt forlængeren på kanalen og fastgør dem til hinanden med malertape (Fig. 2).

- Fastgør kanalen-forlængeren (D+E) til gitterværket (C) med de 4 metriske skruer M4 (V3) i de allerede eksisterende huller uden at

stramme dem endeligt (Fig. 2).

- På udsugende version: find frem til den bedste højde for røgudledningsrøret eller -fleksslangen (F) og forbind det til motorfittingen.

- Løft emhætten og hæng den på de 4 metriske M5 skruer (V4), som er skruet ind i gitterværket (C) (centrér hullerne Ø11 på mellemkam-

merets åbning og bevæg den sidelæns) (Fig. 3a).

- Spænd de 4 M5 skruer (V4) endeligt (Fig. 3b).

- Fjern malertapen (Fig. 3c), tag de 4 metriske M4 skruer (V3) på gitterværket ud (Fig. 3d) og lad kanal-forlænger enheden glide nedad

- Forbind rørledningen til røudlednings-hullets fi tting i loftet (i tilfælde af udsugende version) (Fig. 3f).

- Den elektriske tilslutning må kun udføres, efter at strømforsyningen er blevet frakoblet.

- Fastgør forlængeren til gitterværket (C) med de 4 metriske M4 skruer (V3) uden at stramme dem endeligt (Fig. 3g).

- Fastgør forlængeren på gitterværket (C) ved at stramme de 4 metriske M4 skruer (V3).

- Fastgør kanalen med 2 selvskærende skruer (V5) (Fig. 3i).

- Anvend kun forlænger-holderelementerne (A) (Fig. 2), hvis det øvre gitterværk ikke anvendes, eller til forsænkede lofter.

- jordingsuttaket er korrekt og fungerer.

ikke overstige de 4 Pa (4 x 10-5 bar).

A tent LED, vil trykking på tast 3 ikke ha effekt.

A tent LED, vil trykking på tast 4 ikke ha effekt.

A tent LED, vil trykking på tast 5 ikke ha effekt.

lomkammeret og flytte den lateralt) (Fig. 3a).
