BRUGSANVISNING K 2 CAR Kärcher

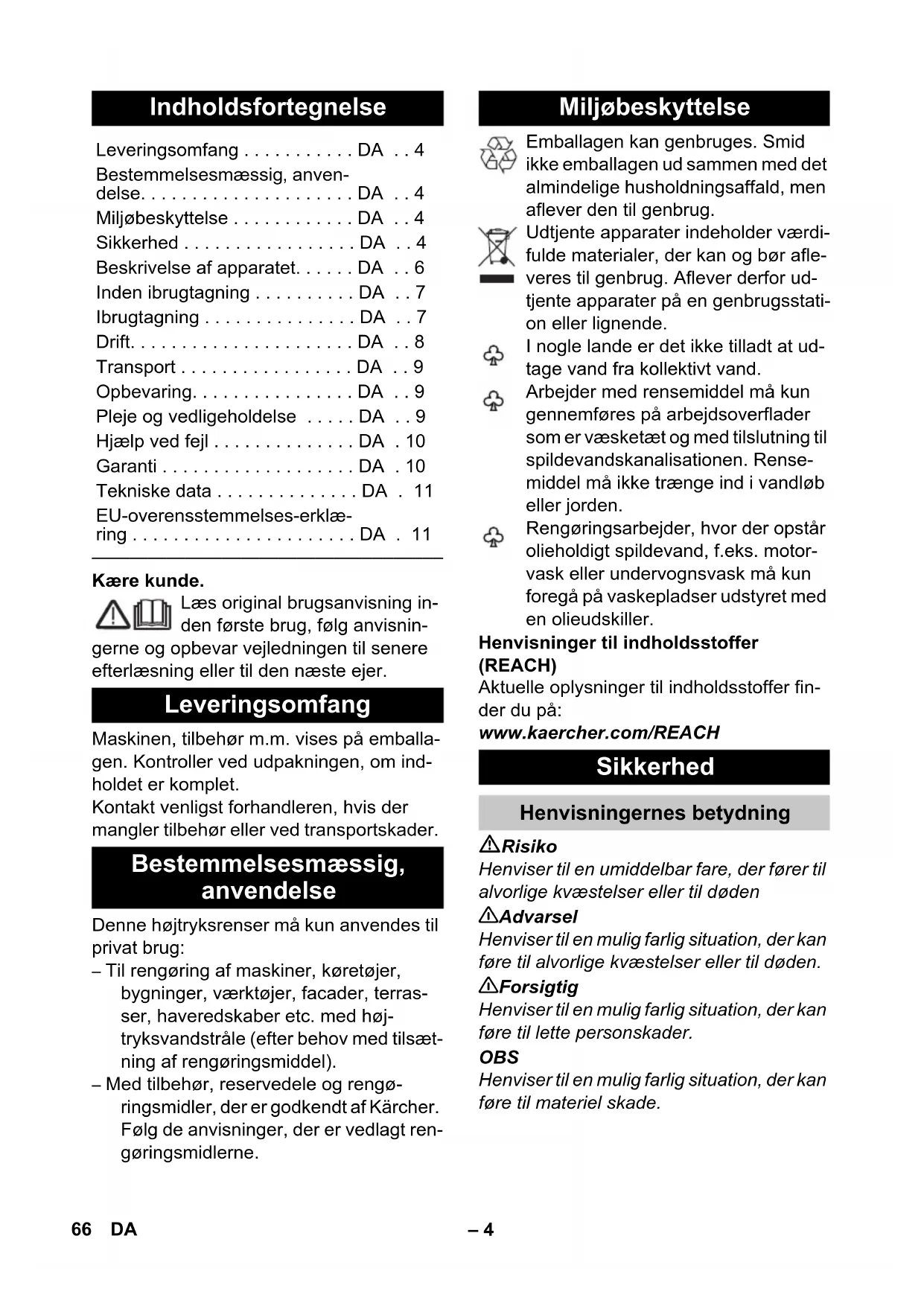

Kære kunde. Læs original brugsanvisning in- den første brug, følg anvisnin- gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer. Maskinen, tilbehør m.m. vises på emballa- gen. Kontroller ved udpakningen, om ind- holdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader. Denne højtryksrenser må kun anvendes til privat brug: – Til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terras- ser, haveredskaber etc. med høj- tryksvandstråle (efter behov med tilsæt- ning af rengøringsmiddel). – Med tilbehør, reservedele og rengø- ringsmidler, der er godkendt af Kärcher. Følg de anvisninger, der er vedlagt ren- gøringsmidlerne. Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug. Udtjente apparater indeholder værdi- fulde materialer, der kan og bør afle- veres til genbrug. Aflever derfor ud- tjente apparater på en genbrugsstati- on eller lignende. I nogle lande er det ikke tilladt at ud- tage vand fra kollektivt vand. Arbejder med rensemiddel må kun gennemføres på arbejdsoverflader som er væsketæt og med tilslutning til spildevandskanalisationen. Rense- middel må ikke trænge ind i vandløb eller jorden. Rengøringsarbejder, hvor der opstår olieholdigt spildevand, f.eks. motor- vask eller undervognsvask må kun foregå på vaskepladser udstyret med en olieudskiller. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger til indholdsstoffer fin- der du på: www.kaercher.com/REACH Risiko Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden 몇 Advarsel Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden. 몇 Forsigtig Henviser til en mulig farlig situation, der kan føre til lette personskader. OBS Henviser til en mulig farlig situation, der kan føre til materiel skade. Indholdsfortegnelse Leveringsomfang . . . . . . . . . . . DA . . 4 Bestemmelsesmæssig‚ anven- delse. . . . . . . . . . . . . . . . . . . . . DA . . 4 Miljøbeskyttelse . . . . . . . . . . . . DA . . 4 Sikkerhed . . . . . . . . . . . . . . . . . DA . . 4 Beskrivelse af apparatet. . . . . . DA . . 6 Inden ibrugtagning . . . . . . . . . . DA . . 7 Ibrugtagning . . . . . . . . . . . . . . . DA . . 7 Drift. . . . . . . . . . . . . . . . . . . . . . DA . . 8 Transport . . . . . . . . . . . . . . . . . DA . . 9 Opbevaring. . . . . . . . . . . . . . . . DA . . 9 Pleje og vedligeholdelse . . . . . DA . . 9 Hjælp ved fejl . . . . . . . . . . . . . . DA . 10 Garanti . . . . . . . . . . . . . . . . . . . DA . 10 Tekniske data . . . . . . . . . . . . . . DA . 11 EU-overensstemmelses-erklæ- ring . . . . . . . . . . . . . . . . . . . . . . DA . 11 Leveringsomfang Bestemmelsesmæssig‚ anvendelse Miljøbeskyttelse Sikkerhed Henvisningernes betydning 66 DA– 5 Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maski- nen. Beskyt maskinen imod frost. Maskinen må ikke tilsluttes umid- delbart til det offentlige drikke- vandsnet. Risiko Rør aldrig ved netstik og stikkontakt med fugtige hænder. Kontroller altid tilslutningsledningen og netstikket for skader, før maskinen ta- ges i brug. En beskadiget tilslutnings- ledning skal omgående udskiftes af en autoriseret kundeserviceafdeling/el-in- stallatør. Anvend ikke maskinen, hvis nettilslutningsledningen er beskadiget. Alle strømførende dele i arbejdsområ- det skal være beskyttet mod strålevand. Stikket og koblingen af forlængerlednin- ger skal være vandtæt og må ikke ligge i vand. Koblingen må ej heller ligge på jorden. Det anbefales at bruge ka- beltromler, der sikrer, at stikkontakterne er mindst 60 mm over jorden. Undgå at køre over, klemme, rive eller lign. i net- eller forlængerledninger, da dette ødelægger eller beskadiger dem. Beskyt netledningerne mod varme, olie og skarpe kanter. 몇 Advarsel Maskinen må kun sluttes til veksel- strøm. Spændingen skal svare til angi- velsen på typeskiltet. Maskinen skal altid tilsluttes et elektrisk stik, der er installeret af en el-installatør iht. IEC 603064. Uegnede el-forlængerledninger kan være farlige. Benyt udelukkende hertil godkendte og mærkede el-forlænger- ledninger med et tilstrækkeligt stort led- ningstværsnit ved udendørs brug:

Træk altid forlængerledningen helt af kabeltromlen. Af sikkerhedsgrunde anbefaler vi princi- pielt at maskinen anvendes over et fejl- strømsrelæ (max. 30 mA). Risiko Kontroller inden enhver ibrugtagning, om vigtige komponenter som højtryks- slange, håndsprøjtepistol og sikker- hedsudstyr evt. er beskadiget. Udskift straks beskadigede komponenter. An- vend ikke maskinen, hvis nogle af kom- ponenterne er beskadiget. Ret ikke strålen mod Dem selv eller an- dre for at rengøre tøj eller skotøj. Spul ikke genstande, der indeholder sund- hedsskadelige stoffer (f.eks. asbest). Dæk/dækventiler kan blive beskadiget og punktere ved brug af højtryksstrålen. Første tegn herpå er, at dækkene æn- drer farve. Beskadigede dæk/dækventi- ler er livsfarlige. Hold mindst 30 cm stråleafstand ved rengøringen! Emballagefolie skal holdes fjern fra børn, kvælningsfare! 몇 Advarsel Højtryksrenseren må ikke anvendes af børn eller af personer, der ikke er blevet instrueret i brugen. Apparatet er ikke beregnet til at blive brugt af personer (inklusive børn), hvis fy- siske, sensoriske eller åndelige evner er indskrænket eller af personer med mang- lende erfaring og/eller kendskab med mindre disse personer overvåges af en person, som er ansvarlig for deres sikker- hed, eller blev trænet i apparatets håndte- ring og de evt. resulterende farer. Børn må ikke lege med apparatet. Børn skal være under opsyn for at sør- ge for, at de ikke leger med maskinen. Brugeren skal anvende højtryksrense- ren iht. dens anvendelsesformål. Han skal tage hensyn til lokale forhold og holde øje med, om der er personer i nærheden, når han arbejder med ag- gregatet. Symboler på maskinen Elektriske Komponenter Sikker brug 67DA– 6 Højtryksslanger, armaturer og tilkoblin- ger er vigtige for aggregatets sikkerhed. Benyt udelukkende de af producenten anbefalede højtryksslanger, armaturer og tilkoblinger. Maskinen må ikke bruges hvis andre personer er i rækkevidde, med mindre de bruger beskyttelsesdragter. Maskinen er udviklet til brug af de ren- gøringsmidler, der leveres og anbefales af producenten. Brug af andre rengø- ringsmidler eller kemikalier kan påvirke maskinens sikkerhed negativt. 몇 Forsigtig Ved længere arbejdspauser sluk maski- nen ved hovedkontakten / maskinens kontakt eller træk netstikket. Hold mindst 30 cm stråleafstand ved rengøring af lakerede overflader for at undgå lakskader. Lad aldrig damprenseren være uden opsyn, mens den er i drift. Apparatet må ikke bruges ved tempera- turer under 0 °C. Risiko Brændbare væsker må ikke sprøjtes. Opsug aldrig opløsningsmiddelholdige væsker eller ufortyndede syrer og op- løsningsmidler! Herunder hører f.eks. benzin, farvefortynder og fyringsolie. Sprøjtetågen er meget let antændelig, eksplosiv og giftig. Undgå brug af ace- tone, ufortyndede syrer og opløsnings- midler, da disse angriber maskinens materialer. Det er forbudt at bruge højtryksrense- ren i områder, hvor der er eksplosions- fare. Overhold de gældende sikkerhedsfor- skrifter ved anvendelse af højtryksren- seren i fareområder (f.eks. tankstatio- ner). Bær passende sikkerhedstøj og beskyttel- sesbriller som værn mod vand eller snavs, der sprøjter bagud. 몇 Forsigtig Inden der arbejdes med eller ved maski- nen, skal det sikres, at maskinen står stabilt for at forhindre ulykker eller beskadigelser/ kvæstelser ved at maskinen vælter. Maskinens stabilitet er garanteret, hvis den sættes på en plan overflade. 몇 Forsigtig Sikkerhedsanordninger skal beskytte mod kvæstelser og må hverken ændres eller omgås. Hovedafbryderen forhindrer et utilsigtet brug af maskinen. Låseanordningen blokerer sprøjtepistolens greb og forhindrer maskinens utilsigtede start. Overstrømsventilen forhindrer, at det mak- simalt tilladte tryk overskrides. Hvis pistolgrebet slippes, frakobles høj- trykspumpen af en trykafbryder, og høj- tryksstrålen stopper. Hvis der trækkes i gre- bet, kobler trykafbryderen pumpen til igen. Se figurerne på side 2 1 Højtrykstilslutning 2 Hovedafbryder „0/OFF“ / „I/ON“ 3 Opbevaringskrog til højtryksslange og strømledning 4 Transportgreb 5 Opbevaring til strålerøret 6 Opbevaring til håndsprøjtepistolen 7 Vandtilslutning med integreret si 8 Sugeslange til rensemiddel (med filter) 9 Tilkoblingsdel til vandforsyning 10 Strømledning med netstik 11 Tranporthjul 12 Håndsprøjtepistol 13 Låseanordning på håndsprøjtepistolen 14 Klemme til højtryksslangen 15 Højtryksslange Andre farer Personligt beskyttelsesudstyr Stabilitet Sikkerhedsanordninger Afbryder Låseanordning på håndsprøjtepistolen Overstrømsventil med trykafbryder Beskrivelse af apparatet 68 DA– 7 16 Strålerør med rotordyse Til svære tilsmudsinger 17 Strålerør med højtryksdyse Til normal rengøring.

Optionalt tilbehør 18 Vaskebørste Egnet til arbejde med rensemidler. 19 Roterende vaskebørste Egnet til arbejde med rensemidler. Særlig egnet til rengøring af biler. 20 Skumdyse med rensemiddelbeholder Rensemiddel suges ind fra beholderen og der opstår et effektivt rensemid- delskum.

Ikke inkluderet i leveringen 21 Vandtilførselsslange Brug en vævforstærket vandslange med en gængs kobling. Diameter mindst 1/2 tomme, hhv. 13 mm; Læng- de mindst 7,5 m. Ekstratilbehøret udvider maskinens anven- delsesmuligheder. Nærmere informationer herom fås hos Deres KÄRCHER-forhandler. Løse komponenter, som er vedlagt maski- nen, skal før brugen monteres. Se figurerne på side 3 Figur Stik transporthjulene i og lad dem gå i hak. Figur Montere transporthåndtaget. Figur Skru den medfølgende koblingsdel på højtryksrenserens vandtilslutning. Figur Træk klemmen til højtryksslangen ud af håndsprøjtepistolen (f.eks. med en kærv-skruetrækker). Figur Stik højtryksslangen ind i håndsprøjte- pistolen. Tryk klemmen ind indtil den går i hak. Kontroller om forbindelsen er sikker ved at trække i højtryksslangen. Se typeskilt/tekniske data for tilslutnings- værdier Læg mærke til vandforsyningsselskabets reglementer. 몇 Advarsel Ifølge de gældende love, må maskinen al- drig anvendes på drikkevandsnettet uden en systemseparator. Der skal anvendes en velegnet systemseparator fra Kärcher eller en alternativ systemseparator ifølge EN 12729 type BA. Vand, som strømmer igennem en system- separator, kan ikke drikkes. OBS Tilslut aldrig en systemadskiller direkte til maskinen, men til drikkevandsforsyningen. OBS Forureninger i vandet kan beskadige høj- trykspumpen og tilbehøret. For at beskytte maskinen anbefales brug af KÄRCHER- vandfilter (specialtilbehør, bestillingsnum- mer 4.730-059). OBS Tørkørsel på mere end 2 minutter fører til skader på højtrykspumpen. Afbryd maski- nen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifølge anvisningerne i kapitel "Hjælp ved fejl". Figur Højtryksslangen kobles til maskinens højtrykstilslutning. Figur Sæt vandtilløbsslangen på vandtillsut- ningens kobling. Bemærk: Tilførselsslangen leveres ikke med. Slut vandslangen til vandforsyningen. Åbn for vandhanen. Sæt netstikket i en stikdåse. Stil hovedafbryderen på "I/ON". Ekstratilbehør Inden ibrugtagning Montering af tilbehør Vandforsyning Ibrugtagning 69DA– 8 Figur Brug håndsprøjtepistolens greb. Højtryksrenseren tændes ved at trække i grebet. Maskinen skal køre (max. 2 minutter), indtil vandet strømmer ud af håndsprøj- tepistolen uden bobler. Slip pistolgrebets håndtag. Bemærk: Hvis der gives slip for grebet, afbrydes maskinen igen. Højtrykket op- retholdes i systemet. Figur Brug håndsprøjtepistolens greb. 몇 Risiko Pga. den vandstråle, der kommer ud af høj- tryksdysen, stødes pistolgrebet bagud. Sørg for at stå godt og hold godt fast i pi- stolgrebet og strålerøret. 몇 Risiko Højttryksstråler kan være farlige, hvis de ikke anvendes korrekt. Strålen må ikke ret- tes mod personer, dyr, tændt elektrisk ud- styr eller mod selve maskinen. OBS Bildæk, lakeringer eller følsomme overfla- der af træ må ikke renses med snavsfræse- ren, fare for beskadigelse. Figur Strålerør sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning. Brug håndsprøjtepistolens greb. Højtryksrenseren tændes ved at trække i grebet. Risiko Brug af forkerte rengøringsmidler eller ke- mikalier kan påvirke maskinens sikkerhed. Brug udelukkende rense- og plejemidler fra KÄRCHER til den pågældende rengørings- dopgave, da disse produkter er specielt ud- viklet til deres maskine. Brugen af andre rense- og plejemidler kan føre til hurtigere slitage og ophør af garantikravene. Infor- mer dig venligst ved din forhandler eller re- kvirer direkte informationer hos KÄRCHER. Risiko Forkert anvendelse af rengøringsmidler kan forårsage alvorlige kvæstelser eller for- giftninger. Ved brug af rensemidler skal der tages hensyn til sikkerhedsdatabladet af rense- middelproducenten, især henvisningerne til personlige værnemidler. Træk rensemiddel-sugeslangen ud af huset i den ønskede længde. Figur Hæng rensemiddel-sugeslangen ned i en beholder med rensemiddelopløs- ning. Tag strålerøret af pistolgrebet. Arbejde kun med håndsprøjtepistolen. Bemærk: På den måde tilsættes der rensemiddelopløsning til vandstrålen under driften. Sprøjt lidt rengøringsmiddel på den tør- re overflade og lad det virke (skal ikke tørre). Vask det løsnede snavs af med høj- tryksstrålen. Optionel Figur Fyld rensemiddelopløsningen ind i skumdysens rensemiddelbeholder (tag højde for doseringsanvisningen på ren- semidlets emballage). Forbind skumdysen med rensemiddel- beholderen. Skumdysen sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning. Slip pistolgrebets håndtag. Brug håndsprøjtepistolens greb. Afbryd endvidere maskinen "0/OFF" ved længere arbejdspauser (mere end 5 minutter). Drift Arbejde med rensemidler Anbefalet rensemetode Skumdyse Afbrydelse af driften 70 DA– 9 몇 Forsigtig Højtryksslangen må kun adskilles fra hånd- sprøjtepistolen eller maskinen, hvis syste- met er uden tryk. Efter arbejde med rensemidler: Tænd maskinen i ca. 1 minut og skyl med klart vand Slip pistolgrebets håndtag. Sluk maskinen "0/OFF“. Luk vandhanen. Tryk på pistolgrebet for at fjerne det tryk, der er i systemet. Brug håndsprøjtepistolens greb. Træk netstikket ud af stikkontakten. Adskil maskinen fra vandforsyningen. 몇 Forsigtig Tag hensyn til maskinens vægt til transpor- ten (se tekniske data) for at undgå ulykker og personskader. Træk maskinen i transportgrebet. Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig. 몇 Forsigtig Tag hensyn til maskinens vægt ved udval- get af opbevaringsstedet (se tekniske data) for at undgå ulykker og personskader. Inden maskinen opbevares over et længe- re tidsrum, f.eks. om vinteren, skal der ta- ges hensyn til anvisningerne i kapitel "Ple- je". Stil fejemaskinen på et plant underlag. Sæt håndsprøjtepistolen i dens holder. Strålerøret skal gå i hak i opbevarings- stedet. Anbring nettilslutningskablet, højtryks- slangen og tilbehøret på højtryksrense- ren. OBS Ikke fuldstændig tømte maskin- eller tilbe- hørsdele kan ødelægges af frost. Tøm ma- skin- og tilbehørsdele fuldstændig og frost- sikre dem. For at undgå skader: Tømme maskinen for vand: Tænd ma- skinen uden tilsluttet højtryksslange og uden tilsluttet vandforsyning (max. 1 min.) og vent, indtil der ikke længere kommer vand ud af højtrykstilslutnin- gen. Sluk for maskinen. Maskinen og alt tilbehør opbevares i et frostfrit rum. Risiko Fare for elektrisk stød. Før alle service- og vedligeholdelsesarbejder skal maskinen af- brydes og stikket trækkes ud. Inden længere tids opbevaring, f.eks. om vinteren: Træk filteret af rensemiddel-sugeslan- gen og rens det under løbende vand. Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand. Højtryksrenseren er vedligeholdelsesfri. Benyt udelukkende originale reservedel fra KÄRCHER. Bag i denne betjeningsvejled- ning finder De en oversigt over reservede- le. Efter brug Transport Manuel transport Transport i køretøjer Opbevaring Opbevaring af damprenseren Frostbeskyttelse Pleje og vedligeholdelse Pleje Vedligeholdelse Reservedele 71DA– 10 Ved hjælp af denne oversigt kan De selv af- hjælpe mindre fejl. Kontakt den autoriserede kundeservice i tvivlstilfælde. Risiko Fare for elektrisk stød. Før alle service- og vedligeholdelsesarbejder skal maskinen af- brydes og stikket trækkes ud. Reparationsarbejder og arbejder på elektri- ske komponenter skal altid udføres af auto- riserede servicefolk. Maskinen tændes ved at trække i hånd- sprøjtepistolens greb. Kontroller, at den angivne spænding på typeskiltet stemmer overens med strømkildens spænding. Kontroller nettilslutningskablet for be- skadigelse. Kontroller vandforsyningen for tilstræk- kelig transportkapacitet. Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand. Maskinen skal afluftes: Tænd maskinen uden tilsluttet højtryksslange og vent (max. 2 minutter), indtil vandet kommer ud af højtrykstilslutningen uden bobler. Sluk for maskinen og tilslut højtryks- slangen igen. Rens højtryksdysen: Fjern snavs fra dy- seborehullet med en nål og skyl ved at spule vand fremad. Kontroller den tilløbende vandmængde. Teknisk betinget er maskinen lidt utæt. Kontakt den autoriserede kundeser- vice, hvis den er meget utæt. Tag strålerøret af pistolgrebet. Arbejde kun med håndsprøjtepistolen. Rens filteret på rensemiddelsugeslan- gen. Kontroller rensemiddel-sugeslangen for knæk. I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gra- tis inden for garantien, såfremt fejlen kan til- skrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet. Adresser finder De under: www.kaercher.com/dealersearch Hjælp ved fejl Maskinen kører ikke Maskinen kommer ikke op på det nødvendige tryk Kraftige trykudsving Maskinen er utæt Rensemiddel bliver ikke indsuget Garanti 72 DA– 11 Hermed erklærer vi, at den nedenfor nævn- te maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed. Undertegnede agerer på vegne af og med fuldmagt fra ledelsen. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Tekniske data El-tilslutning Spænding 220-240 1~50/60

Strømoptagelse 6 A Beskyttelsesniveau IP X5 Beskyttelsesklasse II Netsikring (træg) 10 A Vandtilslutning Forsyningstryk 0,2-1,2 MPa Forsyningstemperatur, maks. 40 °C Forsyningsmængde, min. 7 l/min. Ydelsesdata Arbejdstryk 8 MPa Maks. tilladt tryk 11 MPa Kapacitet, vand 5,5 l/min. Transportmængde max. 6,0 l/min. Kapacitet, rengøringsmiddel 0,3 l/min. Pistolgrebets tilbagestødskraft 10 N Mål og vægt Længde 280 mm Bredde 242 mm Højde 783 mm Vægt, driftsklar med tilbehør 5,6 kg Oplyste værdier ifølge EN 60335-2-79 Hånd-arm vibrationsværdi Usikkerhed K <2,5 0,3 m/s
