BRUGSANVISNING LC-40 ZIBRO

1 Børn bør vare under opsyn, sä det sikres, at de/DDle teger med apparatet.
2 Flyt ALDRIG kaminen, när den brænder eller stadig er varm. I dette tilfælde mä den heller IKKE pafyldes eller vedligeholds.

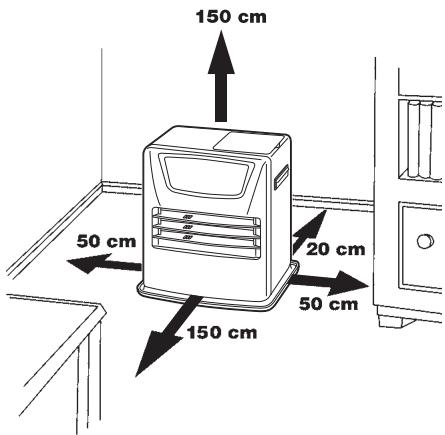

3 Anbring kaminen sö dens forkant er mindst 1,5 meter fra mure, gardiner og møbler.
4 Brug IKKE kaminen i støvede rum, da der så ikke opnås en optimal forbrænding. Brug IKKE kaminen i umiddelbar nærhed af badekar, brusekabiner eller svømmebassiner.
5 Sluk kaminen før De forlader huset eller går i seng. Hvis De er fraværende i længere tid (f.eks. ferie), skal stikket ogss tages ud af stikkontakten.
6 Opbevar og transporter altid brændstoffet i de dertil beregnede tanke og dunke.
7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar ALTID brændstoffet et køligt, tør og mørkt sted (sollys forringer kvaliteten af brændstoffet).
8 Brug ALDRIG kaminen på steder, hvor der kan[vare skadelige gasser eller dampe (f.eks. udstødningsgasser eller malingsdampe).
9 Vær opmærksom på, at kaminens gitter bliver meget varmt. Hvis der anbringes ting oven på kaminen, udgør det en brandfare.
10 Sørg ALTID for tilstrækkelig ventilation.
11 Varmeapparatet må ikke ∀ere placeret umiddelbart under en stikkontakt.
12 Børn under 3år skal holds væk, medminde de lobende overvåges. Børn i alderen fra 3år og under 8år mx kun tænde/slukke for apparatet forudsat at den er anbragt eller installerer i den tilsigte常态 driftsposition, og de har fæt tilsyn eller instruktion om brugen af apparatet på en sikkermxde og forstår de involverede farer. Børn i alderen fra 3år og under 8år mxkke tilslutte, regulere og rengre apparatet eller udføre vedligeholdelse.

FORSIGTIG - Nogle dele af dette produit kan blive meget varme og forarssage forbrandinger. Searlig opmaerksohed skal udvises, hvor børn og udsatte personer er til stede.

13 Børn på ikke lege med apparatet.
14 Rengoring og brugervedligeholdelse må ikke foretages af børn uten vejledning.

Elektrisk affald som defekte elektriske apparater og batterier bør ikke kasseres samaen med husholdningsaffaldet. Indlever det venligst til et genbrugsanlæg. Spørg de lokale myndigheder eller forhandleren til råds angående genbrug.

14 TIPS FOR SIKKER BRUK

Vi takker dig for dit kɒb af dette "TOYOTOMI" produkt!

Toyotomiprodukter bliver brugt af tilfredse kunder over hele verden. For at vi kan vare sikre på, at vores kunder rundt om i verden kan bruge voresprodukter sikkert, imdekommer voresprodukter ikke kun den japaniske standard, men och standarderne i landene, hvor vi sælger voresprodukter.

Hos Toyotomi afstemmer vi voresprodukter til vores kunders behov og imødekommer vores kunders tilfredshed igennem vores virksomhedsfilosofi: "at dele glæde i dagligdagen" Vi vil fortsette med at undersøge, udvikle og producereprodukter, som er lig med en livsstil, som omhandler effektivitet, sikkerhed og komfort. Vi haber, at du i mange År vil nyde godt af dit Toyotomi produit. Inden du tager din nye Transportable ovn i brug, bearer vi dig læse brugsanvisningen omhyggeligt, säledes du kan+vare sikker på en maksimal livstid på din Transportable ovn.

Lær vores andreprodukter at kende.

Besøg os på www.toyotomi.eu for vores alle voresprodukter.

1 LAES FØRST BRUGERVEJLEDNINGEN.

2 DU BEDES KONTAKTE DIN FORHANDLER, HVIS DU ER I TVIVL.

3 SE VENLIGST LISTEN MED VIGTIGE RESERVEDELE PÄ DEN SIDSTE SIDE, INDEN DU BEGYNDER AT LÄSE.

GENERELT OM BRUGEN

Dette er i store traek, hvordan Deres kaminen skal anvendes. For yderligere information henvises der til VEJLEDNINGEN.

1 Fjern alt emballagematerialie (se kap. A, fig. A).
2 Fyld brændstoftanken (se kap. B, fig. C).
3 Sæt stikket i stikkontakten.
4 Tend for kaminen pà ① knappen ⑫ (se kap. E).
5 Hvis De ønsker at ændre temperaturen, brug da indstellingsknapperne (se kap. F).
6 Sluk for kaminen pa knappen 12.

• På grund af brandrisikoen skal tanken fyldes,ningar kaminen er slukket, eller i et andet lokale end kaminen.
• Sørg altid for at lukke tanken ordentligt after papyldning på sikker afstand af alle varmekilder og øben ild (se kap. B).
• Forste gang kaminen tændes, lugter den "ny" i en kortperiode.
• Opbevar alle brændstofbeholderè med deres originale dæksler og forseglinger et koldt og mørkt sted.
• Brændstof kan blive forældet: Start hvver fyringsæson med nyt brændstof.
• Brug kun vandfri paraffin af høj kvalitet, som imødekommer lokale love (TOYOTOMI brændstof).
• Før du skifter brændstofmærke og/eller brændstoftype, skal du sorge for at tomxme den flytbare kamin helt for brændstof.

Læs这部分 brugervejledning grundigt, für du tager apparatet i brug, og gem den til senere brug. Ovnen skal installeres på en sādan mäde, at den overholder lokale og nationale bestemmelse, vedtægter og standarder. Dette produkt er beregnet til brug som en varmer i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, kokkener erler i garager.

Sørg for at der er tilstrækkelig ventilation, sä opvarmningen er behagelig og sikker.

BEMÆRK: For at undgå at varmeapparatet slås fra, anbefaler vi at en dør ell er vindue sættes på klemær varmeapparatet erændt.

Uanset model skal du altid sorge for, at kaminen bruges i et lokale, der er tilstrækkelig stort til, at den kan bruges sikkert uten behov for ekstra ventilation (se kap. Q). Hvis lokalet erindre end pakrævet, skal du altid abne en dør ell er et vindue på klem (sorg for, at abningen er cirka 2,5 cm). Det er vigtigt, at der er tilstrækkeligt luftindtag og effektiv luftudtag i alle lokaler, hvor kaminen bruges (begge abninger skal have et tvænsit på mindst 50~cm^2 ).

Vi anbefaler ogsa at gore dette i velisolerede rum ellr rum uden gennemtraek og/ ell er i hoj hjo de. Brug icke Deres kamin i kaeldre ller andre underjordiske rum.

Du mä ikke foretageændringer af sikkerhedssystemet, da garantien for, at luftmäleren fungerer korrekt, dervedUortfalder. Kontakt forhandleren, hvis du har sporgsmål.

SÄERLIGE OPLYSNINGER FOR BRUGERE I FRANKRIG: Kaminen er fremstillet til kun at blive brugt med brændstof, der er beregnet til flytbare kaminer, som fyrer med flydende brændstof, i henhold til de franske dekreter af 25-06-2010 og 18-07-2002. Det er forbudt at bruge andre former for brændstof.

Denne flytbare kamin, der fyrer med flydende brændstof, er beregnet til brug som en ekstra varmekilde og ikke som en konstant varmekilde.

SÄERLIGE OPLYSNINGER FOR BRUGERE I STORBRITANNIEN: Brug kun Klasse C1 petroleum i henhold til BS2869 Del 2 aller lignende.

Brugeren skal overholde følgende anvisninger om korrekt brug:

UNDLAD AT

• bruge den flytbare kamin, der fyrer med flydende brændstof, i campingvogne, bade og førerhuse.

• bruge den flytbare kamin, der fyrer med flydende brændstof, i lokaler med utilstrækkelig ventilation (se minimummålene for det lokale, der skal opvarmes i skemaet med spekifikationer) somt lokaler, der ligger under jordhøjde og/eller i en højde på over 1900 meter.

-ændre kaminens sikkerhedsfungktoner.

Anvendelse afijke opvarming pa offentlige steder kraver forudgaende tilladelse fra myndighederne. Indhent korrekte oplyninger, før kaminen tages i brug.

DET RIGTIGE BRÄNDSTOF

Kaminen er konstrueret til at anvende vandfrit, rent petroleum af god kvalitet (TOYOTOMI brændstof). Kun dette slags brændstoffer sikrer en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre:

• get risiko for Funktionsejl

• ufuldstændig forbranding

• reduceret levetid for kaminsen

• røg og/eller os

• aflejringer på gitteret eller glodenettet

Det rigtige brandstof er derfor af stor betydning for sikker, effektiv og behagelig.
brug af kaminen.

Skader på kaminen og/eller Funktionsejl som følgge brug af andet end anvendelse af vandfrit, rent petroleum af god kvalitet dækkes ikke af garantien.

Sporg altid den lokale forhandler om den rigtige type brændstof til kaminen (www.toyotomi.eu).

Kun med det rigtige brandstof er De garanteret en ufarlig, effektiv og optimal brug af Deres Kaminen.

Denne transportprop findes lost i kassen. Kun med donne kan kaminen transporteres Eden problemer. Gem den derfor omhyggeligt!

VEJLEDNING

A INSTALLATION AF KAMINEN

1 Tag forsigtigt Deres kaminen ud af kassen og kontrollér indholdet. Udover kaminen skal der vare følgende:

en manuel haevepumpe
- en transportprop
denne brugsanvising

Gem kassen og emballagematerialiet (fig. A) til opbevaring og transport af kaminen.

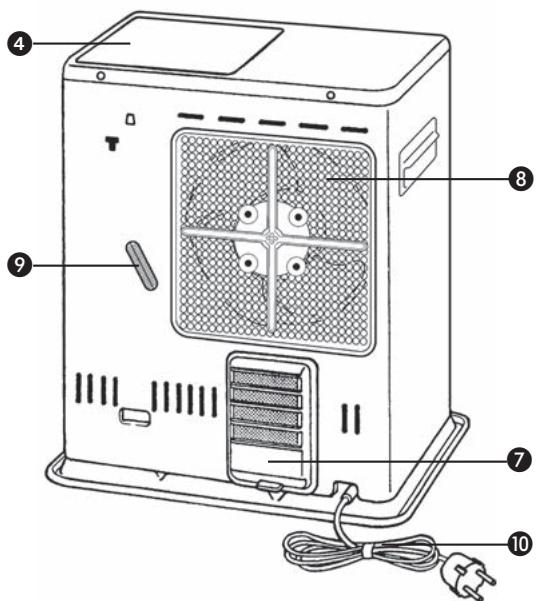

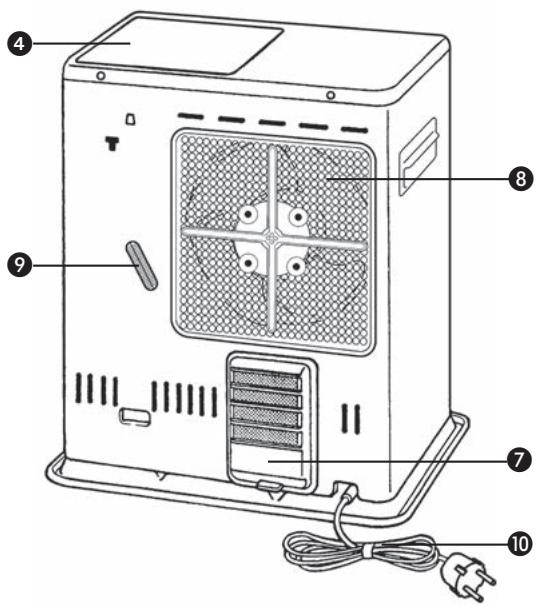

2 Åbn tankrumslåget 4, og fjern det lille stykke karton.
3 Fyld brændstoftanken som det beskrives i kap. B.
4 Gulvet skal vare stabilt og i vater. Flyt kaminen, his den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under kaminen.
5 Sæt stikket 10 i stikkontakten (230 Volt - vekselstrøm 50 Hz), og indstil den korrekte tid med indstellingsknapperne 14 (se kap. C).
6 Deres kaminen er nu klar til brug.

INDSTIL HØJDEN

1 Hvis varmeapparatet bruges i en højde på 800 m til 1300 m, skal du bruge højdetilstand 1. Tryk på højdeknappen med en tynd stang sasom en papirclips ogøyst samtidigt stikket i stikkontakten. Derefter vises "/ Å" på displayet.
2 Hvis varmeapparatet bruges i en højde på 1300 m til 1900 m, skal du bruge hjdetilstand 2. Når du har indstillet hjdetilstand 1, skal du trykke hjdeknappen med en tynd stang og sætte stikket i stikkontakten smtidig. Derefter vises "c" på displayet.
3 Sluk højdetilstanden ved at trykke på hjdeknappen 20 og.]stikket ind i stikkontakten samtidig after indstilling af højdetilstand 2. Derefter vises "O" på displayet, og "A" forskinder.

BEMÄRK: När højdetilstand 1 er indstillet, lyser hjde-markeringen "A" på displayet. När højdetilstand 2 er indstillet, blinker hjde-markeringen "A" under drift.

BEMÄRK: I tilfælde af strømsvigt eller frakoblig af varmeapparatet forbliver højdetilstanden den samme.

Brug/DDkeovnenihjderover1900meter.

SKIP VOLUMEN

Dette varmeapparat kan skifte lydstyrke på buzzeren. Den indledende indstilling er på højtiveau.

Tryk SAVE-tasten 16 og hold den nede i mere end 3 sekunder, og lydstyrken for buzzeren skifter fra høj til lav.
Tryk på SAVE-tasten 16 og hold den nede i mere end 3 sekunderigen, og lydstyrken for buzzeren skifter fra lav til høj.

BEMÆRK: Lydstyrkeniveaulet er kun lav og hj, men alarmen af sikkerhedsenhed lyder i hjtiveau.

BEMAERK: Nár varmeapparatet er taget ud af stikkontakten aller after et strømsvigt, er lydstyrken tilbage til den indledende indstilling - Hoj.

PAFYLDNING AF BRændSTOF

Páfyld brændstof på skiftetanken et passende sted, da der altoit er risiko for at spilde. Følg proceduren nedenfor:

Kontroller at kaminen er slukket.

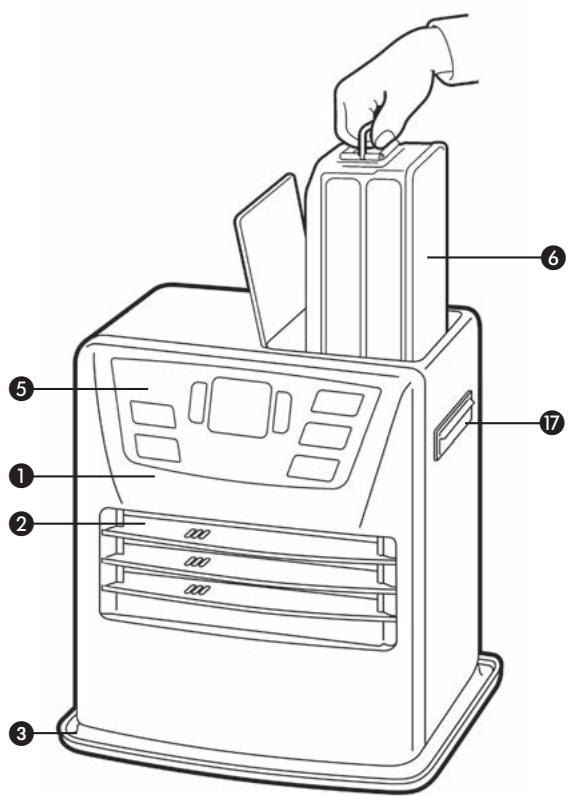

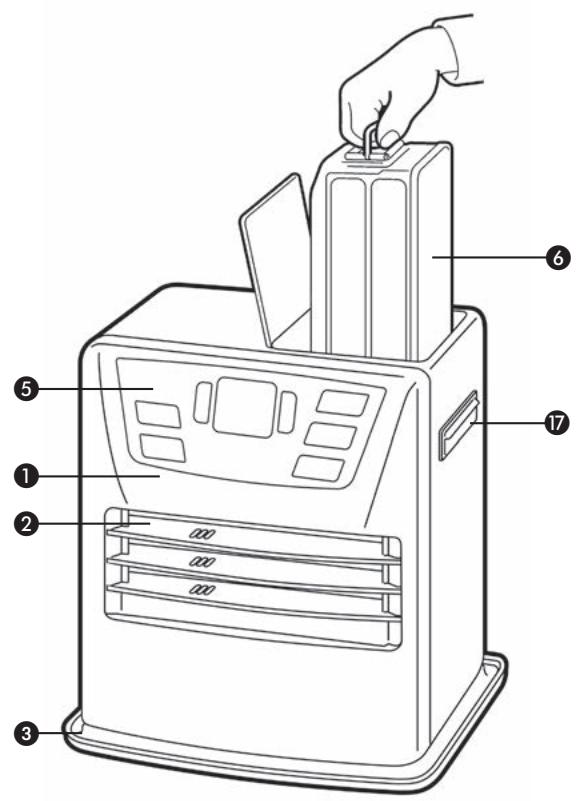

Abn laget på kaminen top, og løft skiftetanken ud af kaminen (fig. B). Sæt skiftetanken ned (med dækslet opad og händtaget på gulvet), og skru brændstofdækslet af (fig. C).

BEMERK: Det kan dryppe lidt fra tanken.

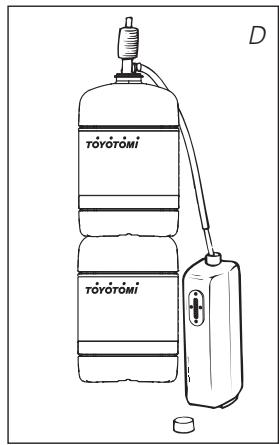

Fyld skiftetanken ved hjælp af en brændstofpumpe (se anvisningerne til brændstofpumpen.) Sørg for, at pumpen er placeret hjøere end skiftetanken (fig. D). Stik den ribbede slange ind i abningen på skiftetanken.

Hold øje med skiftetankens brændstofmål er under pafyldningen (fig. E). Stop pafyldningen, när mäleren angiver, at tanken er fuld. Fyd aldrig for meget brændstof på tanken, især ikke nær brændstoffet er meget koldt (brændstof udvder sig, nær det bliver varmere).

Lad det resterende brændstof i pumpen lobe tilbage i beholderen, og fjern forsigtigt pumpen. Skru tankdækslet godt påigen. Tør eventuelt spildt brændstof op.

Kontroller at tankproppen sidder rigtigt og er skruet fast. Sæt brandstoftanken tilbage i kaminen (med proppen nedad). Luk tankrumslåget.

INDSTILLING AF URET

Uret kan kun indstilles,ningar stikket er i stikkontakten, og kaminen不解 er tændt. Brug indstillingsknapperne 14 til at indstille uret. Tryk forst på en af knapperne for at aktivere这部分 function (Informationssdisplayet ① vil begynde at blinke). Derefter kan timerne indstilles med den venstre knap (▼hour) og minutterne med knappen til hijre (▲min.). Ved at trykke en gang foriges værdien med en. Hvis knappen holdsinde, foriges værdien indtil knappen slippes. Efter ca. 10 sekunder holder informationsdisplay op med at blinke, og indstillingen er fastlagt (fig. F). Hvis kaminen er slukket, vil delve informationsdisplayet ligeledes slukke after 5 minutter. Ved at trykke på en hvilken som helst knap på displayet, vil alle informationer igen ære synlige

Hvis stikket har været ude af stikkontakten eller hvis strømmen på,anden måde har været afbrudt, skal indstillingerne foretages igen.

CLEAN START

Clean start-funktionen reducerer lugt udsendt fra varmeren i taendingen betydeligt. Det tager en uller to minutter mere at starte end i normal tilstand.

Ved at trykke på clean start-knappen ➀ mens varmeren er slæt fra, indikerer ♦ at, den erændt og skifter til ren start-tilstand.

Nár noglen trykkes igen, vil tilstanden slå fra og vende tilbage til normal tændingstilstand.

Tænd altid kaminen med den knappen 12. Brug aldrig taendstikker aller en lighter.

For at tænde for kaminen trykkes blot på ➀ knappen ➁. "Power" lampen beynder at blinke, hvilket betyder, at tændingsprocessen er aktiveret. Denne varer et øjeblik. Når kaminen brænder, vil "power" lampen lyse rødt. Informationsdisplayet ➂ viser to tal. På lampen ved sider af tallene fremgår det, at de vedrører temperaturen (fig. G). Under ROOM er den aktuelle rumtemperatur angivet, og under SET er den indstillede temperatur angivet. Den indstillede temperatur kan ændres med indstellingsknapperne (se kap. F). Kontroller før kaminen tændes, om der er tilstrækkeligt brændstof i tanken.

F: Når
informationsdisplayet stopper med at blinke, er indstillingen lax til den indstillede vardy.

G: Den ønskete temperatur angives til venstre og den aktuelle til højre.

F INDSTALLING AF DEN ØNSKEDE TEMPERATURE

Den indstillede temperatur kan kun ændres, hvis kaminen er tændt. Temperaturen ændres med indstellingsknapperne 14. Tryk først på en af knapperne for at aktivere Funktionerne (°C symbolet ⑪ vil begynde at blinke). Temperaturen kan nu øges med knappen til hjre (▲min.) og sænkes med knappen til venstre (▼hour). Ved at trykke en gang forøges værdien med en. After cirka 10 sekunder vil °C symbolet holde op med at blinke og indstellingen vil være låst (fig. G).

Temperatures kan indstilles til min. 6^ og max. 28^ C. Hvis stikket har varet ude af stikkontakten, længere end 10 min. (eller strømmen har varet afbrudt), genindstilles temperatures til 20^ C.

G BRUG AF TIMEREN

Med timeren kan kaminen tændes automatisk på et forud indstillet tidspunkt.

For at kunne indstille timeren skal uret vare rigtigt indstillet (se kap. C), og kaminen skal vare slukket. Sadan indstilles timeren:

Tryk på ① knappen ② og umiddelbart derefter på TIMER knappen ⑤. TIMER lampen ⑦ og informationsdisplayet ⑪ vil begynde at blinke.
2 Indstil tidspunktet som om at kaminen skal tændes på ved hjælp af indstillingsknapperne 14. Anvend knappen til venstre (▼hour) til at indstille timer og knappen til højre (▲min.) til at indstille minutter (med 5 min. interval).
3 After cirka 10 sekunder vil informationsdisplayet igen vise CLOCK, og TIMER lampen ⑨ vil lyse hvilket indikerer, at timer Funktionen er aktiveret (fig. H).
4 Timeren beregner selv hvornár kaminen skal tænde, for at rummet sá vidt muligt har den rette temperatur på det indstillede tidspunkt.

Hvis De ønsker at slukke kaminen og lade den tænde igen med timeren, behoover De kun at trykke på knappen TIMER (se kap. G).

For at annullere timerindstillingen trykkes en gang pa 心 knappen 12.

H SÄDAN SLUKKES KAMINEN

Kaminsen kan slukkes på to帽子.

Tryk på ① knappen ⑫. Informationsdisplayet skifter til CLOCK, og flammenslukkes i lobot af ca. et minut.
2 Hvis De vil slukke kaminen og næste gang lade timeren tænde den, trykkes på knappen TIMER 15. Foruden at slukke kaminen aktiveres ochå timeren. Det kan ønskede tidspunktændres med indstillingsknapperne 14 (se kapitel F).

H: Kontrollampen TIMER angiver, at TIMER Funktionen er aktiveret.

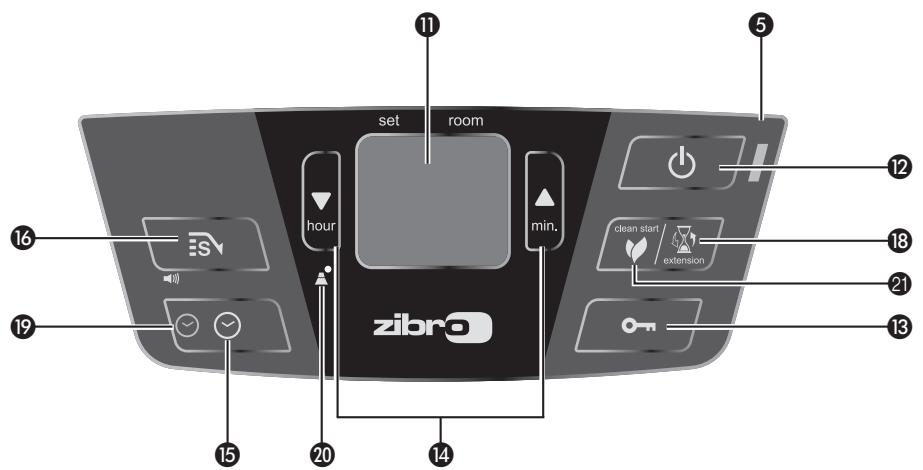

INFORMATIONSDISPLAYET

Informationsdisplayet 1 er/DDke kun beregnet til at vise den indstillede tid og temperatur (kap. C, F og G), men ogsa til at give meddeelse om Funktionsejl.

Koden i informationsdisplayet fortæller Dem, hvad der er galt:

Hvis der opstår nogen
funktionsfejl, fortæller
informationsdisplayet,
hvd der er i vejen.

KODE INFORMATION

E- Temperaturei kaminen er for hoj.

F- 0 Strømafbrydelse.

±b Defekt termostat.

F - I Defekt brändertermistor.

±b - ±b Startproblemer.

E - 23 Genantaend varmeapparatet straks after slukning.

E-5 Vaeltesikring.

snavset brændstofpumpe.

69 Hr Kaminen har kort uafbrudt i 69

timer og har slukket automatisk.

--: -- + Ikke mere brandstof.

---:---+ For lidt ventilation.

HANDLING

Lad kaminen afkole og genstart.

Tænd kaminenigen.

Kontakt forhandleren.

Kontakt forhandleren.

Kontakt forhandleren.

Vent ca. 30 sek. og renantaend after indsættelse af stikket ingen.

Taend kaminenigen.

Kontakt forhandleren.

Hvis nodelvendigt tandes kaminen ingen.

Kontakt forhandleren.

Kontakt altid forhandleren i tilfælde af fejlfunktion, der/DD er angivet ovenfor, og/eller his fejlen bliver ved med at opsta, selvom du bruger de ovennævnte Iøsninger.

AUTOMATISK SLUKNING

Denne Kamin er udstyret med et sikkerhedssystem, der sørger for at kaminen automatisk slukker after 69 timers uafbrudt drift. Displayet viser sa 69H- . Hvis De matte onske det, kan kaminen tændes igen, ved at trykke på knappen (se kapitel E).

AUTOMATISK RENSNING AF BRAENDER

Når kaminen har kørt uafbrudt i 2 timer på højeste brændertrin, pâbegyndes en automatisk renssing af brænderen. Diplayet viser koden for automatisk renssing af brænder, CL:05, der står på CL:01,ningar den automatiske renssing er aflsuttet. Den automatiske renssing varer 5 min., hvor kaminen brænder på lavesto brændertrin. Når brænderen er renset, skifter kaminen automatisk tilbage til højeste brændertrin.

J BØRNESIKRING

Børnesikringen kan bruges til at forbindre, at børnændrer kaminens indstillinger ved et uheld. Nær kaminen er tændt, og børnesikringen slæt til, kan kaminen kun slukkes. Andre Funktioner er spærret. Hvis kaminen allerede er slukket, forbinder børnesikringen och, at kaminenændes ved et uheld. Børnesikringen aktiveres ved at holde den pagældende knap 13 nede i mere end 3 sekunder. KEY-LOCK ⑥ indikatoren vil lyse på informationsdisplayet (fig.l) hvilket betyder, at børnesikringen er aktiveret. Børnesikringen slås fra ved at trykke på knappen 13 og holde den nede imere end 3 sekunder.

K DEN KORREKTE BRUG AF "SAVE"

Med "SAVE" Funktionen kan temperaturen holdes inden for et bestemt område. Når这部分 Funktion er aktiveret, slukkes ovnen automatisk, hvis rumtematuration nigger mere end 3^ C over den indstillede temperatur. Når temperaturen igen når den indstillede temperatur, tændes ovnen automatisk igen. "SAVE" aktiveres ved at trykke den pågældende knap 16 ned. Lampen "SAVE" lyser (fig. J). Ved at trykke på SAVE igen slås funktionen fra.

Også.uden indstillingen "SAVE" sørger ovnen for, at den indstillede temperatur sövidt muligt holdes, ved at dens opvarmningskapacitet tilpasses. "SAVE" er en energisparefuktion, der f.eks. kan bruges, hvis De/DD er til stede i rummet, eller hvis rummet skal holdes frostfrit.

L FUEL INDIKATOR

När kontrollampen FUEL lyser, betyder det, at der kun er brændstof tilbage til 10 minutters brændetid. Den resterende brændetid kan følges i informationsdisplay-et (fig. K). Der er nu mulighed for at gore et af følgende:

• tage tanken op og pafylde den et passende sted (kap. B) eller
• trykke på knappen 'extension' 18. Ved at trykke på这部分 knap vil den resterende brændetid værem 90 min.

Ovnen skifter automatisk tilbage til det laveste brændeniveau. Displayet vil visetallet 90, som vil falde til 10. Når tallet er faldet til 10, høres der et adverselsignal hv er andet minut, hvilket betyder, at tanken skal pafyldes. Hvis der ikke reageres, slukkes ovnen af sig selv. I dette tilfælde høres øgså et adverselsignal. Kontrollampen FUEL blinker, og der vises fire streger (----) på displayet. Stop dette signal ved at trykke på knappen endnu en gang.

När ovnen har brugt alt brændstof og er slukket, varer det et stykke tid inden ovnen ingen kan tændes after pafyldning.

MVENTINDIKATOR

När VENT indicatoren begynder at blinke, er det et tegn på, at rummet/DDke er tilstrækkeligt ventileret (fig. L). Kaminen vil automatisk slukke. Hvis indicatoren bliver ved med at blinke after der er sorget for ekstra ventilation, kontakt da din forhandler.

I: När symbolet lyser pa displayet er børnesikringen aktiveret.

J: Nár lampen SAVE lyser, slukkes eller tændes ovenen automatisk, sādan at temperaturen holder sig inden for et bestemt temperaturområde.

K: När FUEL indicatoren lyser, vil informationsdisplayyet vise hvor mange minutters brændtid der er tilbage i tanken.

L: En blinkende VENT indicator er et tegn på, at ekstra ventilation er nødvendig.

N VEDLIGEHOLDELS

Sluk for kaminen, og lad den kole af, inden De pabegynder nogen form for vedligeholdelse. Træk også stikket ud af stikkontakten. Deres Kaminen kræver æsten ingen vedligeholdelse. Dog skal luftfilterskærmen 8 og ventilatorfilteret 9 rengøres med en støvsuger og frontgitteret 2 med en fugtig klud. Dette gores ugentligt. Fjern af og til luftfilterskærmen (fig. M), og rengør den med sæbevand. Sørg for at luftfilterskærmen er helt tørt, før den sættes på plads. Kontrollér også regelmaessigt brændstofffiltret:

Fjern brændstoftanken 6 fra kaminen, og fjern brændstofffiltret (fig. N). Dette kan dryppe, sä hav en klud parat.
Bank brændstofffiltret tomt mod et fast underlag og med bunden i vegret, sä urenheder fjernes. (Rens aldrig brændstofffiltret med vand!)
3 Sæt brændstoffiltret tilbage i kaminen.

Det anbefales, at stov og pletter fjernes med jævne mellemrum med en fugtig klud, da der ellers let kan opstø pletter, der er svare at fjerne.

Fjern aldrig selv nogen dele fra kaminen. Ved en eventuel reparation, skal De altid kontakte Deres forhandler. Hvis el-ledningen er beskadiget,违法犯罪, den kun udskiftes af en autoriseret installerator, og den skal udskiftes med en ledning af typen HO5 VV-F.

Brændstofffilter

Efter fyringsssoenen skal kaminen opbevares et sted, hvor den ikke bliver støvet, SSEvidt muligt i den originale emballage. Resterende brændstof kan ikke bruges i den næste fyringssæson. Brug derfor altid det—hele. Hvis De alligevel har lidt til overs, mä det ikke smides væk, men skal bortskaffes i henhold til reglerne om kemisk affald, som gælder i DeresCOMMune.

Begynd altid den nye fyringssæsson med nyt brændstof. Nár kaminen på ny tages i drug fjolges vegledningen (fra kapitel A).

P TRANSPORT

For at forbindre at kaminen lækker under transport, skal der tages følgende for-holdsregler:

1 Lad kaminen kole af.
Fjern brændstoftanken ⑥ fra kaminen og tag brændstofffilteret ud (se kap. N fig. N). Det kan dryppe lidt fra dette, hav derfor en klud parat. Opbevar ikke brændstoffiltret og brændstoftanken i kaminen.
3 Tryk transportproppen godt fast på brændstoffiltrets plads (fig. O). Tryk den godt fast. Transportproppen kan i vid udstrækning forhindre lækage fra kaminen under transport.
4 Transporter altid kaminen i lodret stilling.
5 Tøm den faste brændstoftank welt ved hjælp af en brændstofpumpe før transport, eller hvis der er kommet forkert eller snavset brændstof i tanken. Fjern Forst brændstofffilteret, og indsæt derefter brændstofpumpen i den tome faste brændstoftank. Følg samme procedure, hvis der er kommet vand i brændstoftanken.

Transportprop

Tænding	elektrisk	Mål (mm)	bredde	435
Brændstof	petroleum	incl. bundplade	dybde	315
Kapacitet (kW) max.	4,00		højde	437
Kapacitet (kW) min.	1,05	Tilbehør	manuel hævepumpe
Velegnet rum (m3)**	62-170		transportprop
Brændstoffforbrug (l/t)*	0,417	Netspænding	230 V
			vekselstrøm / 50 Hz
Brændstoffforbrug (g/t)*	333	El-forbrug:
Brændetid pr. tank (t)*	18,2	- ved opstart	320 W
Indhold skiftetank (l)	7,6	- under drift	24 W
Vægt (kg)	11,5	Sikringers kapacitet	250V, 5A

• Ved indstilling på højeste stand
  ** De oplyste værdier er vejledende

R

GARANTIBETINGELSER

Der ydes 4 Års garanti på Deres Kamine, hvor garantien løber fra købsdagen. Inden for detteperiode repareres alle materiale- og fremstellingsfejl gratis. Følgende regler gælder for dette garanti:

1 Alle yderligere krav på skadesgodtgorelse, inklusiv afterfolgende skade afvises udtrykkeligt.
2 Alle reparationer eller udskiftning af dele i garantiperioden medforer ikke forlængelse af garantien.
3 Garantien bortfalter, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis kaminen har været repareret af tredjemand.
4 Garantien gælder ikke for reservedele, der udsættes for normal slitage, som brændermåtten, alle pakninger og den manuelle brændstofpumpe.
5 Garantien gælder kun, hvis De kan forevise det originale daterede købsbevis, og hvis der ikke er foretagetændringer på dette.
6 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsommelse eller ved brug af forkert eller forældet brændstof. Forkert brændstof kan endog ∀e farligt*.
7 Fragtomkostninger og risiko ved forsendelse af kaminen eller dele af denne er altid for købers regning.

For at undgå unödvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en lösning i++, indleveres kaminen til reparation hos Deres forhandler.

s

DATABASELAD

(a) Leverandørens navn / varemærke	TOYOTOMI Europe Sales B.V.
(b) Model	LC-40
(c) Energieeffektivitetsklasse	A
(d) Den direkte varmeydelse	4.0kW
(e) Den indirekte varmeydelse	N/A
(f) Energieeffektivitetsindekset	94.7%
(g) Virkningsgrad	100%
(h) Eventuelle specifikke forholdsregler	For montage-, installations- eller ved-ligeholdelsesinstruktioner henvises til betjeningsvejledning.

T
VIGTIGDELE

1 Frontpanel
2 Frontgitter
Bundplade
Tankrumslag
5 Betjeningspanel
6 Brændstoftank
7 Luftfilterskaerm
Ventilatorfilter
9 Termostat
10 230 Volt stik og ledning
1 Informationsdisplay
12 Tænd og sluk knap
Børnesikring
14 Indstellingskninger (tid og temperatur)
15 Timer
SAVE-knap
17 Handtag
18 Knap til forlaenget brændetid
9 Timer-lampe
20 hoge justerings knap
Clean start-knap

Takk for at du kjopte dette "TOYOTOMI"-produktet!

MERK: For Åhindre at varmeovnen slar seg av, anbefaler vi at du lar en dør erler et vindu stå på glott när ovnen er i bruk.

Ved à trykke på clean start-tasten ➀ mens varmeren er slätt av, lyser indikasjonen og bytter til ren startmodus.

F- / Feil på BREnnerens varmeleder.

E - E Startproblemer.

E- 5 Veltebeskyttelse.

E- 6 Varmeren brenner darelig.

E-7 Romtemperatur over 32^

E - B Defekt tenningsmakanisme.

E-B1 Unormal frekvens.

E-9 Skittent luftfilter ell

skitten drivstoffpumper.

I: Nár -symbolet vises, er barnesikringen aktivert.

Vi anbefaler at du med jejne mellomrom fjerner stov og flekker med en fuktig klut. Ellers kan flekkene blv vanskelige Å fjerne.

Iverksett følgende tiltak for Å unngå at det lekker drivstoff nár du transporterer ovnen:

1 La varmeovnen avkjole.
Ta den uttakbare beholderen 6 ut av ovenen og ta ut drivstofffilteret (se avsnitt N, fig. N). Noen draper kan lekke fra filteret; ha en klut tilgengelig. Oppbevar drivstofffilteret og beholderen utenfor varmeovnen.
3 Sett transportdekselet der drivstofffilteret skal sitte (fig. O). Trykk det godt på plass. Transportdekselet vil sä langt det er mulig bidra til Åhindre oljelekkasje fra varmeovnen under transport.
4 Sett alltid varmeovnen i stående stilling.
5 Tøm den stasjonære beholderen med en drivstoffpumper for transport, hvis det er brukt feil type drivstoff erder drivstoffet er skittent. Fjern forst drivstofffilteret og sett deretter drivstoffpumper inn i den tome stasjonære beholderen. Folg samme fremgangsmåte hvis drivstoffbeholderen innehmer vann.

Transportdeksel

Q
SPESIFIKASJONER

Tenning	elektrisk	Mål (mm)	bredde	435
Drivstoff	parafin	inkludert bunnplaten:	dybde	315
Kapasitet (kW) maks	4,00		høyde	437
Kapasitet (kW) min.	1,05	Tilbehør:	- manuell drivstoffpumpe
Egnet plass (m3)**	62-170		- transportdeksel
Drivstofforbruik (l/t)*	0,417	Inngangsstrøm		230 V
			-- AC / 50 Hz
Drivstofforbruik (g/t)*	333	Strømforbruuk:
Forbrenningstid per beholder (t)*18,2		- tenner	320 W
Kapasitet uttakbar beholder (liter)	7,6	- kontinuerlig	24 W
Vekt (kg)	11,5	Sikringsstørrels	250V, 5A

Vi anbefaler at du alltid leser bruksanvisningen nøye først. Da unngår du unødige transportutgifter. Hvis du ikke finner noen løsning der, må du ta ovenen med til forhandleren nrar utbedringer er nødvendig.

s
DATABASELAD
T
HOVEDKOMPONENTER

(a) Leverandørens navn / varemerke	TOYOTOMI Europe Sales B.V.
(b) Modell	LC-40
(c) Energieeffektivetskasse	A
(d) Direkte varmeutgang	4.0kW
(e) Indirekte varmeutgang	N/A
(f) Energieeffektivitsindeksen	94.7%
(g) Nyttig energieffektivitet	100%
(h) Spesielle forholdsregler	Vennligst se bruksanvisingen for monterings-, installasjons- eller vedli-keholdsanvisninger.

1 Frontplate
Gitter
Bunnplate
Lokk til Uttakbar beholder
5 Betjeningspanel
6 Uttakbar beholder
Deksel til luftfilter
Luftfilter
9 Termostat
10 Stopsel og ledning
11 Informasjonsdisplay
12 山 knapp
Barnesikring
14 Innstillingsknapper (tid og temperatur)
15 Timer
16 Spareknapp
17 Händtak
18 KNAPP for forlenget brennetid
Tidtaker-lampe
Knapp for hodydeinnstilling
21 Clean start knapp

Hvis du onsker yderligere information eller, hvis der opstar problemer, som ici behandles i brugsanvisingen, bedes du besoge vores webside www.toyotomi.eu eller kontakt afdelingen Sales Support (adresse og Telefonnummer pa www.toyotomi.eu).
