BRUGSANVISNING TRILOGIC GRACO

EP000041686-0001 ZL03343147.7 ZL03343146.9 Dansk TILLYKKE! Du har købt en 100% godkendt autostol i høj kvalitet. Stolen er godkendt til børn UNDER 18 kg (ca. 4 år eller derunder). Læs brugsvejledningen nøje, indtil du forstår den, og følg monteringsanvisningerne, der følger med brugsvejledningen, da det er den ENESTE måde hvorpå, du kan beskytte barnet mod alvorlig personskade eller dødsfald i tilfælde af en ulykke samt sørge for, at barnet sidder bekvemt i stolen. Opbevar brugsvejledningen et sikkert sted til senere brug og for nem justering af autostolen, efterhånden som barnet vokser og i tilfælde af nødsituationer. Sørg for, at autostolen passer til din bil, og læs nærmere derom i manualen til din bil, hvis du er i tvivl. Sikkerhedsseler kan afvige i design og længde i forhold til fabrikant, fabrikationsdato og biltype. Kun beregnet til brug i biler udstyret med 3-punkts-rulleseler godkendt i henhold til ECE Forordning nr. 16 eller tilsvarende standarder.

læs vejledningen nøje inden montering af autostolen.

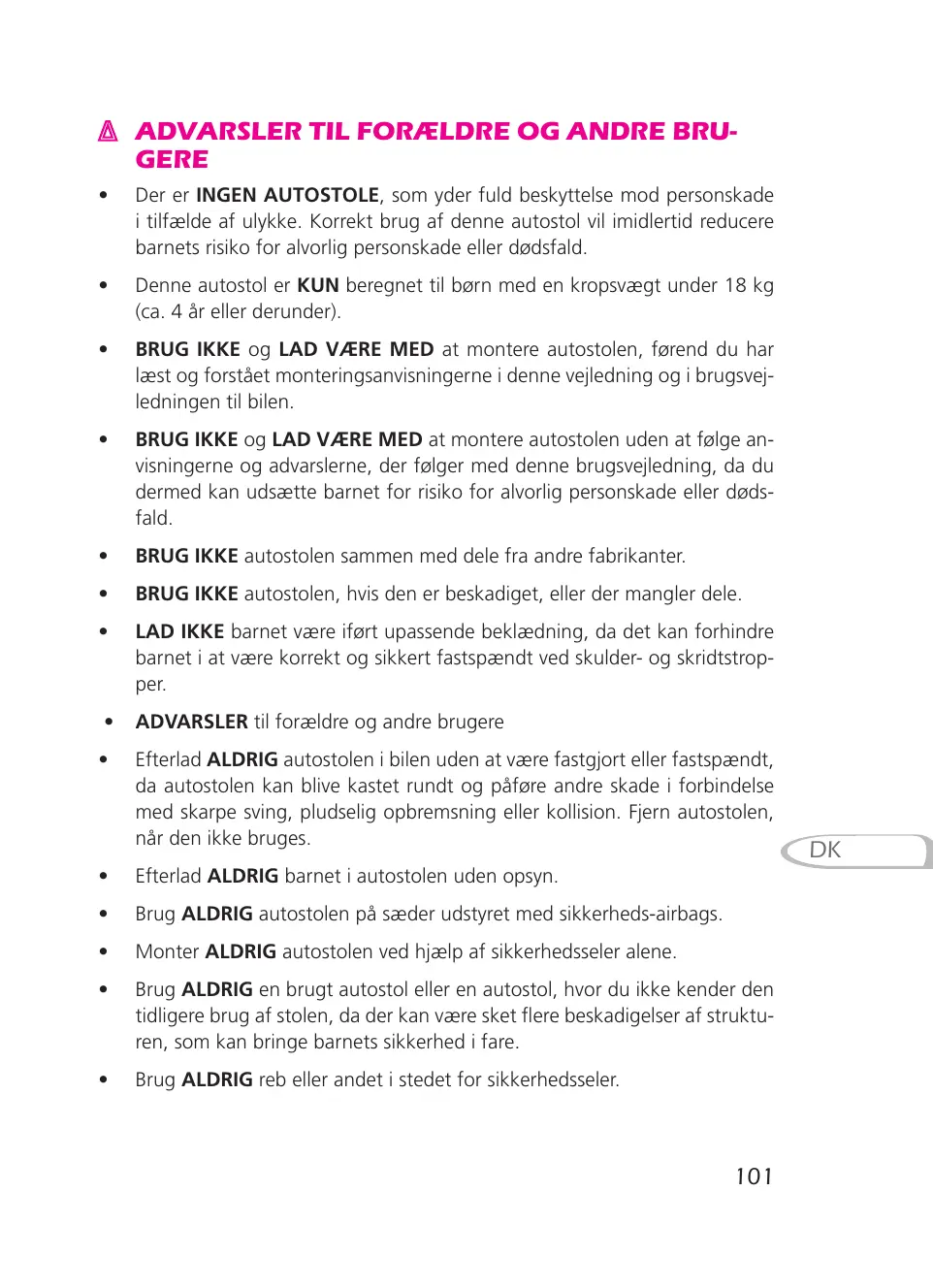

ADVARSLER til forældre og andre brugere

Der er INGEN AUTOSTOLE, som yder fuld beskyttelse mod personskade i tilfælde af ulykke. Korrekt brug af denne autostol vil imidlertid reducere barnets risiko for alvorlig personskade eller dødsfald.

Denne autostol er KUN beregnet til børn med en kropsvægt under 18 kg (ca. 4 år eller derunder).

BRUG IKKE og LAD VÆRE MED at montere autostolen, førend du har læst og forstået monteringsanvisningerne i denne vejledning og i brugsvejledningen til bilen.

BRUG IKKE og LAD VÆRE MED at montere autostolen uden at følge anvisningerne og advarslerne, der følger med denne brugsvejledning, da du dermed kan udsætte barnet for risiko for alvorlig personskade eller dødsfald.

ADVARSLER til forældre og andre brugere

Efterlad ALDRIG autostolen i bilen uden at være fastgjort eller fastspændt, da autostolen kan blive kastet rundt og påføre andre skade i forbindelse med skarpe sving, pludselig opbremsning eller kollision. Fjern autostolen, når den ikke bruges.

Efterlad ALDRIG barnet i autostolen uden opsyn.

Brug ALDRIG autostolen på sæder udstyret med sikkerheds-airbags.

Monter ALDRIG autostolen ved hjælp af sikkerhedsseler alene.

Brug ALDRIG en brugt autostol eller en autostol, hvor du ikke kender den tidligere brug af stolen, da der kan være sket flere beskadigelser af strukturen, som kan bringe barnets sikkerhed i fare.

Brug ALDRIG reb eller andet i stedet for sikkerhedsseler.

Pas på, at barnets fingre ikke kommer i klemme, når sæderyggen justeres til position 5, når sædet er monteret bagudvendt.

Brug IKKE den øverste vandrette overligger som håndtag til at bære autostolen, da det kan beskadige stolens struktur. Ulykker I tilfælde af ulykke eller uheld er det vigtigt, at barnet straks ydes førstehjælp eller medicinsk behandling. Vigtige oplysninger

Sørg for at læse brugsvejledningen nøje, indtil du forstår den, inden du monterer autostolen.

Opbevar brugsvejledningen i rummet bag på autostolens sæderyg.

Autostolen er designet og godkendt til børn med en kropsvægt under 18 kg (ca. 4 år eller derunder).

Sørg altid for, at autostolen er sikkert fastgjort til bilsædet, hvad enten den er i brug eller ej, da dele af autostolen eller stropperne ellers kan komme i klemme i bildøren eller sidde fast under de andre passagerers sæde, så bildøren ikke kan lukke ordentligt.

Efterlad aldrig barnet i bilen uden opsyn.

Udskift autostolen i tilfælde af uheld af enhver art, da nogle beskadigelser på autostolens struktur ikke altid kan ses. Produktoplysninger +/1 Graco Gr 0autostol Produktbeskrivelse: Indstillelig Model: 8H98 Beregnet til: børn med en kropsvægt under 18 kg (eller under 4 år) Gr. 0+/1 Anvendte materialer: plastik, metal, stof Fabrikationssted: Kina Fabrikant: WONDERLAND Graco Children NURSERY Products. GOODS CO., LTD.

Oversigt over dele Fig. 1.1 5-punkts-sikkerhedsspænde Fig. 1.2 Selejustering Fig. 1.3 Positionsjusteringsknap Fig. 1.4 Sekundær holdemekanisme Fig. 1.5 Overliggersammenføjning Fig. 1.6 Selekrog til bagudvendt position Fig. 1.7 Stol Fig. 1.8 Beskyttende skulderstropper Fig. 2.1 Selekrog til bagudvendt position Fig. 2.2 Låsemekanisme til fremadvendt position Fig. 2.3 Selebeklædning – front Fig. 2.4 Base Fig. 2.5 Bagbeklædning Fig. 2.6 Brugsvejledning Fig. 2.7 Knap til justering af strophøjde Fig. 3 Antiglidepude Indstilling af hvileposition Skub autostolen frem og tilbage efter justering for at sikre, at autostolen er sikkert fastspændt til bilsædet. Fremadvendt position (til børn fra 9-18 kg) Der er fire hvilepositioner 1-4 (Fig. 5). Tryk på justeringsknapperne i siderne for at justere autostolens hvileposition (Fig. 4) – Træk op. Bagudvendt position (til børn under 13 kg) Tryk først på den sekundære holdemekanisme og dernæst på justeringsknappen til hvileposition (Fig. 6). Når autostolen er monteret i denne position, SKAL der justeres til position 5 (Fig. 5). Pas på ikke at få fingrene i klemme under justeringen. Højdejustering af skulderstropper Hvis højden på skulderstropperne er forkert, kan det medføre, at barnet glider ud af autostolen i tilfælde af en ulykke. Sørg for, at skulderstropperne er indstillet korrekt (hverken for højt eller for lavt) inden montering af autostolen.

Åbn bagbeklædningen bag sæderyggen (Fig. 7).

Skub udløserhåndtaget op og ned ved at trykke på justeringsknappen til skulderstropperne (Fig. 8). Der er fire indstillingspositioner til justering af skulderhøjde.

Juster skulderstroppen til passende højde ved at sætte tappen fast, efter justeringen er foretaget (Fig. 10).

Skulderstroppen SKAL placeres på tværs af barnets skuldre i forhold til højden (Fig. 9). Skulderstroppen SKAL være indstillet umiddelbart over barnets skuldre. Montering i bilen (Bagudvendt position, til børn under 13 kg) Bemærk, at denne position KUN må anvendes til børn med en kropsvægt under 13 kg (ca. 1 år eller derunder) (Fig. 11). Autostolen må IKKE monteres på bilsæder forsynet med sikkerheds-airbags (Fig. 12). Det anbefales på det kraftigste at montere autostolen på bilens bagsæde. Bemærk: Du SKAL sørge for at justere autostolen til laveste hvileposition, eller position 5, i bagudvendt position. (Læs mere om justering på side 103). Både den øverste vandrette overligger og den inderste pude SKAL monteres i bagudvendt position.

Fastgør den inderste pude til sædet (herunder hovedpude, sædepude og skridtstrop).

Børn under 6 måneder SKAL benytte dette bilsæde med indbygget inderp ude (Fig. 13)

Den inderste pude kan tages ud og vaskes. Fig. 13.1 Skridtstrop Fig. 13.2 Hovedpude Sørg for at justere skulderstroppen til passende højde, når de inderste puder anvendes. (Læs mere om justering på side 103)

Brug af den øverste vandrette overligger (Fig. 14). Bemærk: Påsætning er retningsbestemt. Brug ikke overliggeren som bærehåndtag.

Spænd bilens sikkerhedssele (Fig. 15).

Montering af bilens sikkerhedsseler (Fig. 16).

I. Fastgør hofteselen til de to bagudvendte selebeslag, der befinder sig

nederst på forsiden af sædet. II. Træk skråselen ud til passende længde, så den kan nå bag om sædet, og fastgør skråselen i de bagudvendte selebeslag, der befinder sig øverst på bagsiden af sædet. Fig. 16.1 Skråsele Fig. 16.2 Hoftesele

Fastgør selen til beslagene (Fig. 17).

Pres autostolen ned mod bilsædet. Træk samtidig i sikkerhedsselerne i korrekt retning, for at sikre at autostolen sidder fast og er monteret sikkert og korrekt (Fig. 18).

Tjek, at autostolen er korrekt og sikkert monteret efter at have foretaget ovennævnte monteringer. (Tjekkes ved at trække autostolen frem og tilbage) Sørg for, at hofteselen og skråselen ikke er drejet eller foldet, så sikkerhedsselen ikke fungerer helt optimalt (Fig. 19). Montering i bilen

(Fremadvendt position, til børn fra 9-18 kg) Bemærk: Denne position er KUN beregnet til børn med en kropsvægt mellem 9 og 18 kg (ca. 1-4 år) Det anbefales på det kraftigste at montere autostolen på bilens bagsæde. (Fig. 20)

Træk sikkerhedsselen ud til passende længde, og følg anvisningen nedenfor for sikring af sikkerhedsselen.

Træk sikkerhedsselen gennem den ene side af spændet (Fig. 21)

II. Åbn sædebeklædningen, og træk sikkerhedsselen igennem (Fig. 22).

III. Træk sikkerhedsselen igennem på den anden side (Fig. 23).

IV. Fastgør sikkerhedsselen, til der lyder et ”KLIK” (Fig. 24).

Pres autostolen ned mod bilsædet. Træk samtidig i sikkerhedsselen i den retning, som figuren nedenfor viser, for at sikre at autostolen sidder fast og er monteret sikkert og korrekt (Fig. 25) – Pres ned.

Fastgør bilens skråsele ved hjælp af låsemekanismen (Fig. 26).

Udløs låsemekanismen. II. Træk selen igennem låsemekanismen og stram til.

III. Frigør låsemekanismen.

Tjek, at autostolen er korrekt og sikkert monteret efter at have foretaget ovennævnte. (Tjekkes ved at trække autostolen frem og tilbage) Sørg for, at hofteselen og skråselen ikke er drejet eller foldet, så sikkerhedsselen ikke fungerer helt optimalt. Monter IKKE den øverste vandrette overligger ved fremadvendt position (Fig. 27). Fastspænding af barnet i bilen Fjern IKKE de beskyttende skulderstropper, som er beregnet til, at barnet ikke glider ud.

Tryk på den røde knap for at udløse spændet (Fig. 28).

Løsn stroppen ved at trykke på justeringsmekanismen, og juster skulderstroppen til passende længde (Fig. 29) – Tryk.

Fastgør begge skulderstropper samtidig, og tryk dem dernæst fast i spændet (Fig. 30).

Træk i justeringsmekanismen for at justere skulderbåndene til passende længde, så barnet sidder sikkert fastspændt i autostolen (Fig. 31) – Træk.

Sædepuden kan tages ud. Brug koldt vand, og vask i hånden i henhold til vaskeanvisningen på autostolen. Må IKKE vaskes i maskinen eller renses.

Sørg for at tage skumbeklædningen i den inderste pude ud inden vask.

Autostolen må ikke anvendes uden pudebeklædning. Sædepuden må ikke udskiftes med anden pude end den, der anbefales af fabrikanten, da beklædningen udgør en integreret del af autostolens ydeevne.

Udløs de fastgjorte puder på begge sider af sædepuden for at fjerne den. Træk sædepuderne væk fra stolen.

Fastgør sædepuden igen

Læg sædepuden oven på sædet.

II. Træk stropperne igennem åbningen på sædepuden. Sørg for, at sædepuden sidder korrekt og stramt på sædet (Fig. 32).

III. Stop siderne på sædepuden ind i rygbeklædningen på stolen, og fastgør puderne for at sikre sædepuden (Fig. 33).

Montering af beskyttende skulderstropper.

Åbn bagbeklædningen bag på stoleryggen.

II. Træk den beskyttende skulderstrop igennem fra den ene side til den

anden, så den går tværs igennem stoleryggen (Fig. 34).

III. Monter skulderstroppen på den beskyttende skulderstrop (Fig. 35).

Yderligere oplysninger

Sørg for, at autostolen er sikkert og korrekt fastgjort til bilen, når den ikke er i brug, i tilfælde af at den bliver kastet rundt og påfører andre skade i forbindelse med skarpe sving, pludselig opbremsning eller kollision.

Der må IKKE foretages ændringer på autostolens struktur eller selesystem. SØRG altid for at tjekke eller straks udskifte autostolen i tilfælde af uheld af hensyn til barnets sikkerhed.

Det anbefales på det kraftigste, at enhver form for bagage eller andre genstande, der kan forårsage personskade i forbindelse med en kollision, fastgøres forsvarligt.

I henhold til ulykkesstatistikkerne er børn sikret bedre, når de er korrekt anbragt på bagsædet af bilen sammenlignet med en placering på forsædet. Derfor anbefales det på det kraftigste, at autostolen monteres på bagsædet af bilen.

Autostolen kan blive meget varm, hvis den efterlades i direkte sollys. Hudkontakt med sådanne dele kan forårsage forbrændinger på barnets hud. Sørg altid for at foretage berøring af overfladen på evt. metal- eller plastdele, inden barnet placeres i barnestolen. Vigtige meddelelser

Dette er en ”Universal”-autostol. Den er godkendt i henhold til Forordning nr. 44.04 med ændringer og Kinesisk Standard 11497 til generel anvendelse i køretøjer og vil passe til de fleste, men ikke alle bilsæder. ECE.R44/044 UNIVERSAL 0-18kg

For korrekt montering af autostolen, henvises til bilens håndbog for at sikre, at autostolen er beregnet til den aldersgruppe i bilen.

Denne autostol er blevet klassificeret i kategorien ”Universal” i henhold til strengere betingelser end dem, der gjaldt for tidligere modeller, der ikke er forsynet med denne meddelelse.

I tilfælde af tvivl skal du enten kontakte fabrikanten eller forhandleren af autostolen. Patent nummer:
