Verdrehen des Handgriffs lockern, Zusatzhandgriff in gewünschte Position bringen und Handgriff wieder festdrehen. électiques Atlas Copco vous avec fait le choix qu'il fallait

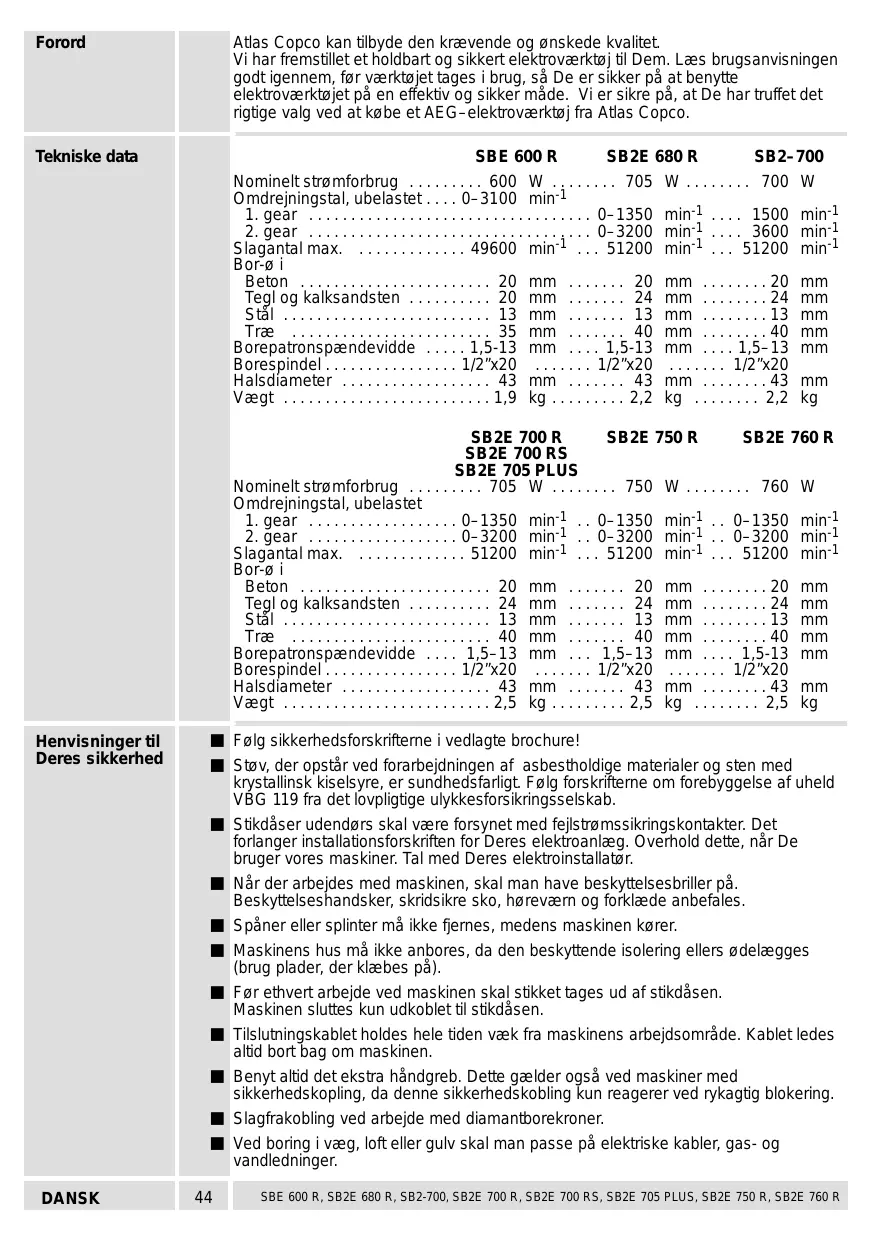

SBE 600 R SB2E 680R SB2-700

Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de vote installation

électrique. Veuillez, d'une part, en tenir compte lors de l'utllsation de notre appareil et d'autre part, en parler à votre électricien.

Toujours porter des lunettes protectices lorsqu'on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Ne pas percer le carter de la machine; ceci pourrait entraîner une détérioration de l'isolation de protection (utiliser des autocollants).

Avant tous travaux sur la machine exvaire la fiche de la prise de courant

Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt

Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine.

Toujours utiliser la poignée supplémentaire, Ceci est égelement valable pour les machines munies d'un accouplement de sécurité car celui-ci est actioné seulement en cas d'un blocage brusque.

Toujours déconnecter le mécanisme de percussion lorsqu'on travaille avec la couronne de perçage diamantée.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

conformément à la norme européenne 50 144.

L'accélération réelle mesurée est 12 m/s2.

Bouton de blocage de l'interrupteur

Boîte de vitesse avant entièrement isolée pour longue durée et protection contre les chocs électriques.

Corps ergonomique avec poignée pratique

Roue de réglage pour préréglage de vitesse

Accouplement de sécurité intégré empêchant l'entraînement de la machine en cas de blocage du foret. (uniquement sur

SB2E 700 R$, SB2E 705 PLUS)

Commutateur marche/arrêt et pour démarrage doux réglable

Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale.

Mandrin de VAN Avant tous travaux sur la machine extraire la fiche de la prise de courant. serrage rapide

(selon equipment SN ment du L: En général, le mandrin de serrage peut être mandrin de dévissé à la main; pour cela maintenir la serrage rapide broche de perçage à l'aide d'une clé à

fourche et dévisser le mandrin de serrage manuellement par une rotation vers là gauche

2. Au cas où le mandrin de serrage serait fixé rigidement sur la broche de percage, placer une deuxième clé à fourche à l'endroit de la tête du mandrin de serrage ou serrer une clé mâle coudée pour vis à six pans creux dans le mandrin de serrage.

[CF Le cas échéant, donner de légers coups sur la tige de la clé à l'aide d'une massette

à embouts plastiques

3. Le montage du mandrin de serrage s'effectue dans l'ordre inverse.

[LP En cas d'une grande sollicitation en rotation à gauche, le mandrin de perçage risque de se détacher. Pour desserrer les vis en rotation à gauche, utiliser donc le porte-embout. (pas sur SB2-700)

Montage de Introduire la tige de l'outil à fond dans le outil mandrin de serrage ouvert.

Maintenir l'anneau de blocage et bien serrer le mandrin de serrage en tournant la douille dans la direction “GRIP”.

[TP Lorsque les mâchoires sont en contact avec la tige de l'outil, il faut continuer à tourner la douille encore 1/4 de tour environ afin de faire encliqueter le blocage de la force de serrage. C'est seulement après cela que l'outil sera réellements serré par rotation de la douille en direction "GRIP". Le bruit de "cliquetis” qu'on entend est dû à ce mécanisme.

Le blocage de la force de serrage est nécessaire surtout pour le perçage à percussion

EF Si on ouvre à fond le mandrin de serrage d'un coup assez fort, il se peut qu'il ne soit plus possible de le resserrer et un “cliquets” est perceptible (comme si on l'avait tourné trop fort). Dans ce cas-Ià, toumer à nouveau la douille à fond en direction

“RELEASE” puis il est possible de resserrer le mandrin de serrage. Celui-ci n'est pas endommagé par ce “cliquetis”.

[LE Pour des travaux de perçage à percussion contrôler, après avoir effectué le premier percage, si le foret est toujours bien serré dans le mandrin. Le cas échéant, resserrer manuellement le mandrin de serrage.

Réglage de la buse te

Etant donné la grande puissance de la perceuse à percussion, il se peut que le mandrin de perçage se coince lorsque la machine est fortement sollicitée; il ne sera alors plus possible d'ouvrir le mandrin à la main.

Dans ce cas-là, maintenir la machine sur la tête du mandrin de perçage à l'aide d'une clé à fourche et, par un mouvement de rotation à gauche, desserrer la douille avant du mandrin de perçage à l'aide d'une pince réglable (voir figure ci-contre). Le mandrin de perçage ne sera pas abimé par l'utilisation de la pince réglable

Avant tous travaux sur la machine extraire la fiche de la prise de courant.

Maintenir l'arbre moteur à l'aide de la clé à fourche.

introduire la clé dans le mandrin et le débloquer en frappant dessus légèrement

{vers la gauche) avec un maillet en caoutchouc.

Le montage du mandrin de serrage s'effectue dans l'ordre inverse.

Il est possible d'introduire des forets ou des embouts de vissage dans le mandrin.

Pour cela, desserrer le mandrin, introduire l'outil etresserrer le mandrin à l'aide de la clé de mandrin.

Afin de pouvoir extraire les outils, il convient d'introduire la clé dans un des trois alésages du mandrin et de le desserrer en tournant vers la gauche.

Afin d'effectuer des perçages d'une profondeur déterminée, introduire la butée de profondeur dans l'alésage se trouvant sur la poignée et la serrer dans la position désirée (par rapport au foret).

Présélection de la vitesse -

Sélection de la rotation: à droite ou à gauche

Mise en marche/arrêt

Le changement de vitesse peut se faire à l'arrêt où au ralenti.

Sélecteur de vitesse en position 1: première

Sélecteur de vitesse en position 2: deuxième

À =nombre de min. minimal

F =nombre de min. maximal

Le régime peut être réglé à volonté en fonction de la pression exercée sur l'interrupteur Marche/Arrét jusqu'à ce que le régime présélectionné est atteint.

En mode de fonctionnement continu avec interrupteur marche/arrêt bloqué, là machine fonctionne à la vitesse de rotation présélectionnée.

Sélectionner le sens de rotation sur le commutateur.

Lorsque le verrouillage de mise en marche est opérant, le commutateur ne peut être actionné que lorsque l'interrupteur

Marche/Arrêt n'est pas appuyé.

Le commutateur ne doit être actionné qu'après arrêt de la machine et immobilisation du moteur.

Mise en marche: appuyer sur l'interrupteur Marche/Arrêt Dans les cas suivants, commuter sur percussion, à savoir: béton, brique dure, pierre, ciment dur et marbre (par contre et pour ce qui est des avants-trous à pratiquer dans du marbre, ne pas brancher le mécanisme de percussion) Commuter sur perçage lorsqu'il s'agit des matériaux suivants: carreaux, plaques de revêtement de sols, briques tendres, mélange de ciment et de chaux, briques de scorie et crépis

Utliser des forets au carbure de tungstène. Ne mettre en place que des forets à queue cylindrique jamaisde forets SDS-PLUS!

Lorsqu'on fait des avants-trous sur des surfaces tout à fait lisses (comme les carreaux par exemple), il convient de coller le point de perçage avec un ruban adhésif, afin d'éviter le glissement du foret.

Faire un repère au pointeau à l'endroit où le perçage doit avoir lieu.

Toujours procéder à la fixation de la tôle. En présence de métal de faible épaisseur, toujours protéger la pièce au moyen d'un morceau de bois pour éviter les déformations. Utiliser des forets HSS (pour la fonte de fer blanche, utiliser des forets dont la pointe est munie de lèvres carbure). Un avant-trou doit être réalisé avec un petit foret avant l'utilisation d'un foret de grand 9. Utilisation de lubrifiant: - Acier: Huile - Aluminium: Térébenthine, paraffine - Laiton, cuivre, fonte de fer: Pas de lubrifiant

(extraire le foret régulièrement hors du trou, afin qu'il puisse se refroidir).

Faire un repère au pointeau ou avec un clou sur l'endroit à percer.

Afin d'éviter l'éclatement lors de la rupture, toujours placer un morceau de bois sous la pièce ou encore, percer des deux côtés de celle-ci.

Mettre en place des bits à visser appropriés, tant au niveau de la forme que de la taille.

Des vis appropriées peuvent être vissées dans le bois tendre sans procéder à des avants-trous préalables.

Un avanttrou doit être réalisé lorsqu'on perce dans le bois dur ou avec des diamètres de vis importants.

Avec les vis à tête conique, toujours fraiser le perçage.

Avec les vis à bois dont le fllet n'est pas courant, faire un avant-trou équivalant approximativement à la demi-longueur de la vis.

En cas d'une grande sollicitation en rotation à gauche, le mandrin de perçage risque de se détacher. Pour desserrer les vis en rotation à gauche, utiliser donc le porte-embout. (pas sur SB2-700).

Il'est recommandée d'utiliser le spray de nettoyage ta Id. 4932 6217 19) sur les mâchoires et les alésages des mâchoires de serrage.

Afin de garantir une disponibilité de service permanente, il est recommandé de faire contrôler une fois par an les balais (charbons) auprès d'un service après-vente

N'utiiser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AËG (voir brochure Garantie/Adresses des stations de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chifres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco

Electric Tools GmbH, B.P. 320, D-71361 Winnenden.

Consulter nos catalogues qui vous renseignent sur notre programme d'accessoires avec leur référence.

acuerdo con la presién ejercida sobre el interruptor de conexién-desconexiôn.

Para abrir o compartimento de "bits” meter o dedo indicador na reenträncia, como mostra à figura, e puxar à tampa no sentido do veio da méquina. No compartimento de "bits” hé espaço para seis "bits” de fenda no méximo.

Ana roro 4ToGbi oTkpbiTs oraenenue

EN 61000-3-3, conforme aux reglementations 98/37/CE, T3IICEE, 89/336/CEE
