Produkttype	Elektrisk hækkeklipper
Mærke	AEG
Model	HS 50
Optaget effekt	500 W
Tomgangshastighed	2600 min⁻¹
Skærelængde	50 cm
Maks. skæretykkelse	20 mm
Tandafstand	26 mm
Vægt	3,7 kg
Strømforsyning	Enfaset 230 V net
Dobbelt isolering	Ja (DIN 57 740 / VDE 0740)
Tohåndsbetjening	Ja, sikkerhed
Hurtig stop	Bremse på under 0,33 s
Beskyttelsesdæksel	Gennemsigtig
Forreste stødbeskyttelse	Ja
Trækaflastning	På bageste håndtag
Blade	Dobbelt modsat bevægelse, udskiftelige
Støjniveau	85 dB(A)
Vibration (hånd-arm)	< 2,5 m/s²
Vedligeholdelse af blade	Rengøring efter brug, indbygget smøreenhed
Anbefalet skæreperiode	Juni og oktober til løvtræ, april og august til nåletræ
Opbevaring	Med beskyttelseskogger
Reparationsmulighed	AEG-dele, autoriseret service

Ofte stillede spørgsmål - HS 50 AEG

Hvordan tænder jeg hækkeklipperen HS 50?

Tryk samtidigt på betjeningsbøjlen og betjeningshåndtaget. Rækkefølgen er ligegyldig, men begge skal trykkes ind for at starte.

Hvad gør jeg, hvis bladene sidder fast?

Tag straks stikket ud, fjern derefter årsagen til blokeringen (store grene osv.). Forsøg ikke at løsne bladene, mens maskinen er tilsluttet.

Hvad er skærelængden på HS 50?

Skærelængden er 50 cm med en maksimal grentykkelse på 20 mm.

Hvordan vedligeholder jeg bladene?

Rengør bladene efter hver brug med en vedligeholdelsesspray. En indbygget smøreenhed sørger for automatisk smøring. Olie eller fedt ikke manuelt.

Kan jeg bruge hækkeklipperen i regnvejr?

Nej, apparatet må ikke bruges i regn eller på våde hække. Risiko for elektrisk stød.

Hvilket sikkerhedsudstyr skal jeg bruge?

Bær altid beskyttelsesbriller, handsker og høreværn. En støvmaske anbefales også.

Hvordan udskifter jeg bladsættet?

Tag stikket ud. Vend den om, skru de seks skruer på geardækslet ud, derefter de to skruer, der holder bladene. Tag bladsættet ud oppefra. Montering sker i omvendt rækkefølge.

Hvilken type forlængerledning skal jeg bruge?

Brug en stænksikker forlængerledning, godkendt til udendørs brug, med trækaflastning for at undgå utilsigtet frakobling.

Hvordan opbevarer jeg hækkeklipperen?

Sæt beskyttelseskoggeret på bladene, og opbevar apparatet tørt og utilgængeligt for børn.

Hvor finder jeg reservedele?

Kontakt autoriserede AEG-serviceværksteder (se brochure). Brug kun originale AEG-dele.

BRUGSANVISNING HS 50 AEG

Vær venlight at læse og opbevare.

S Bruksanvisning

Sikkerheds-tohändskoblingen gør kun driften af hækkesaksen mulig, narr begge hænder er i grepposition.

Ved hjælp af hurtigstoppet bremses skæreakivene på minre end 0,03 sek., nr en af de to koblingselementer eller gives fri.

Den omlobende koblingsbøjle, den lange kontakttrykknap og den softbeklaedte overflade på det bageste bojlegreb muliggør et ubesvær et arbejde i alle grebpositioner.

Den gennemsigtige beskyttelsesskærm beskytter mod beskadigelser gen
nem hække og buskads uden at gore
arbejdsområdetindre synlig.

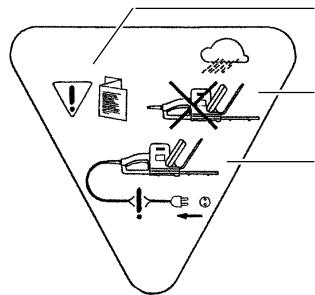

Symboler:

Laes venligst brugsanvisingen omhyggeligt igennem før idrifttagelse

Brug jeg maskinen, nær det regner, eller nær hækken er vad.

Ved beskadigelse aller gennemskaering af tiltslunningskablet traekkes stikket straks ud af stikdosen. Beskadigede tilsslunningskabler mä ikke længere bruges.

Et stødværn fortil på bladsættet forhinder uncbehagelige tilbageslag ved stød mod f. eks. hegnspæle eller husvæg, og skærekvniven undgår at berøre jorden ved lodret smit.

Til sikring af stikkobling er der på det bageste bojlegreb anbragt en traekaflastning til forlaengerledningen.

De to modlobende knife er dobbeltsidige, derved opnas en hjere skareydelse (ingen uudnytet vandring) og et roligt lob for hajsaksen. De nederste skaretender pa skarerekiven er stumpe i enderne, afrundede og nogle millimeter laengere end de overste skaretender. Derved forhindres det i hj grad, at man konner til skade.

Skarebladsættet kan udskiftertes komplet med få greb. Således kan stumpe skareknive, after at de er indsendt til AEG-service, udskiftertes med skarpe, eller forskellige skarebladslaengder kan monteres.

Anderinger: Tekst, billede og data svarer til den teknske udvikling pa trykketidspunktet. Der tages forbeshd for anderinger som flege af videreudvikling af voreproduker.

Nettilslutning		Tilsluttes kun til enfase-vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning er øgså mulig til stikdãser utden jordomskifter, da der foreligger en beskyttelssesisolering i henhold til hvv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014.
		Maskinens stik forbinds med forlængerledningen og stikforbindelsen sikres mod uforvarende udtrækning med trækaflastning i grabet
		Maskinens tilslutningskabel er bevdist holdt SSEKT. Säfrem De trods al mulig forsigtighed engang gennemskærer kablet, er dette kun muligt ved forlængerledningen; dette kan man lettere udskifte eller lade reparere.
Montering af maskinen	1.	Beskyttelsesskærmen skubbes med bærebøjlen, som vist på figuren, hen på maskinen; beskyttelsesskærmen på den forbindelse indføres i udsparingen på gearkassen.
	2.	De to skruer skrues i og strammes.
Afbryderkontakt	Indkoblig: Der trykkes på koblingsbøjle og kontakttrykknap og holdes fast. Det er lige gyldigt i hvilken rækkefolge der trykkes på de to kontakter, men maskinen:går først i gang,;när der er trykket på begge kontakter. En fastlåsning til kontinuereg drift er af sikkerhedsmæssige grunde ikke mulig. Udkoblig: Der gives slip på koblingsbøjle eller kontakttrykknap. Ved hjælp af det indbyggede hurtigstop standses maskinen after ca. 0,03 sek.,fter at der er givet slip på en af de to kontakter.
Arbejds-vejledning	Det anbefales at læse brugsanvisingen grundigt igennem, før maskinen tages i brug Forste gang, og lade sig instruere i den praktiske handtering. Under arbejdet indtages en sikker placering, og maskinen holds altid med begge hænder på de to grab. I arbejsområdet på der ikke opholde sig andre personer – frem for alt ingen bxernEller dyr.Pas på, at der er tilstrækkelig med afstand mullem kniv og krop.For at undgå en beskadigelse af forlængerledningen, begyndes bedst ved klipning af hæk i nærheden af strømkilden (stikdãse, kabeltrommel), og man trækker kablet bag sig under arbejdet.Ved arbeje i nærheden af gulvet skal man passe på, at der ikkekommen jord, stenEller sand i skærebladet.
DANSK	46	HS 40, HS 50, HS 60, HS 70

Hækform	Maskinen fores kontinuierligt langs hækken i en ret vinkel på snitretningen. Ved kraftig tilbagestudning af hækken arbejdes i flere arbejdsgange. Givet fald studses meget tykke grene aller stammer på forhånd med en grensaks til den pagsildende længde. Med nogen øvelse er det øgsa muligt ved en let pendulbevgelse allerede ved skæringen at fjernet det afskåne materiale fra hækken.
Rækkefolge for klipning	En hæk kan naturligvis klippes i enhver form, og i sidste Ende er det Deres personlige smag, der afgør den. Den her affbildede trapezform kan kun give en idé og er konstrueret til optimal vækst og god lysindfald med enkel pleje.
	1. Hækken studses til den ønskede hjde.
	2. Hækkesiderne klippes i trapezform.
	3. De øverste kanter brækkes af.
	4. Nederste hjækdel udtyndes.
DANSK	47 HS 40, HS 50, HS 60, HS 70
Klippetid	Løvhække: juni og oktober Nåletræshække: april og august Hurtigvoksende hække: fra maj ca. hv er 6. uge.
Opbevaring og transport	Opbevar og transporter altid maskinen i opbevaringsyhlyster. Opbevaringsyhlysteret kan fastgøres med to skruer på væggen.
Rengøring	Rengør eller sprøj aldrig maskinen med vand. Ved brug af hækkesaksen i harpiksholdige vækster rengøres knivene med en harpiksopløsende spray.
Udskiftning af skærebladsæt	Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Safremt skæreknivene bliver stumpe eller beskadigede, kan skærebladsættet udskiftes med et regenereret skærebladsæt. I dette forbindelse afmonteres bladsættet, som beskrevet i det følgende, og indsendes til AEG-kundeservice. Før udskiftningen kontrolleres det, om skæreknivene stär symmetrisk i forhold til hinanden (i midten), safremt ditte ikke er tilfældet, indkobles maskinen endnu engang og udkobles iven. Til udskiftning af skærebladsætitet kan opbevarings- hylsteret forblve pãsat. Demed er faren for atkommen til skade mindre, og hænderne bliver mindre snavsede.
	1. Maskinen drejes rundt og opbevares med undersiden opad.
	2. De seks skruer skrues ud, (A) og geardækslet (B) tages af.
	3. De to fastgørelssesskruer (C) skrues ud.
	4. Skærebladsæt (D) trækkes ud foroven.
	5. Monteringen sker i omvendt rækkefolge; pas på, at hjerteprofilere fra ekscenteriske (E) og drevet bøsnig (F) passer til hinanden ved monteringen af skærebladsættet.
Vedligeholdelse	Brug kun Atlas Copco tilbehør og resededele. Lad dekomponenter, hvis udskiftning/DDKundeserviceeadresser).
DANSK	48 HS 40, HS 50, HS 60, HS 70
	Knivene bør om mulitgrengøres after huer klipning. Til hurtig og problelæs pleje af hækkeklippenen anbefaler vi, at man after haver klipning oversprøjter knivene med rengørings- og plejespray. Derved forlåenges knivenes holdbarhed. Ved hjælp af det indbyggede fertddepot smøres skæreknivene på livstid og skal ikke eftersmøres på ydersiden. Skærebladet kontrolleres regelmæssigt for beskadigelser og i givet fald lader man det reparere hos sagkyndig. For at sikre en lang levetid skal maskinen undersøges en gang om Året for slidte kul hos et autorisret AEG-værksted. Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværtkj, Brogrenen 3, DK-2635 Ishøj.
Miljøbeskyttelse	Miljøbeskyttes heramer med til firmafilosofien hos os som betydningsfuld producent af elektroværktøjer. Således bliver f. eks. davon brugsanvisning trykt på genbrugspapir, og onså emballagen producerres miljøvenligt kun af karton (FCKW- og klorfri). Hælp onså De med til, at vort miljø beskyttes bedre: Kast ikke emballagen i husholdningsaffaldet, men lad den blive yderligere udnyttet. Overhold de almindelige hviletider. Arbejd ikke med maskinen ved middagstid, om natten og på søn- og helligdage. Overhold i den forbindelse onsåbekendtgørelser fra kommunen, grundejerforeningen etc. Kast.dkne det afskårne materiale i husholdningsaffaldet. Skåret i små stykker egner de afskårne grene sig meget godt til kompostering. Blandet sammen med andet haveafalld kan De selv kompostere det afskårne materiale. Såfremt De ikke Selv har egen kompostering, står der sikkert en grøn tønde foran Deres hus, eller DeresCOMMUNE har opsamlingssteder for haveafalld. Pas på små dyr og fugle. Såfremt f. eks. fugle har rede i Deres hæk og ruger der, SSE udsæt klipningen af hækken lidd. Smør ikke skæreknivene ekstra med olie eller fedt, det sørger det indbyggede fertddepot for på en pällidelig og langt mere miljøvenligmxde.
DANSK	49 HS 40, HS 50, HS 60, HS 70
Förord	Du ar anspräksfull och köper kvalité - kvalité是从 Atlas Copco. Vi har für Dig byggt att hällbart och ytterst säkert elverktyg. Läs gärna bruksanvisingen, für endast ingaende kunskap om Ditt elverktyg:gört att den ar effektiv och säker i det arbete Du utför med den. Vi vill att Du även i framtiden väljer att AEG-elverktyg—from Atlas Copco.
Tekniska data.	HS 40 HS 50 HS 60 HS 70 Upptagen effekt W W W W W W W W Tøngångsskårtal 2600 min-1 2600 min-1 2600 min-1 2600 min-1 Skårlängd 40 cm 50 cm 60 cm 70 cm Skärkapacitet max Ø 20 mm 20 mm 20 mm 20 mm Tandavständ 26 mm 26 mm 26 mm 26 mm Vikt 3,6 kg 3,7 kg 3,8 kg 3,9 kg
Säkerhets- anvisinger	Beakta säkerhetsanvisingarna i bifogat informationsblad. Drag alltid ur kontakten när du utfor arbeten på maskinen. Anslut alltid verktyget till jordat eluttag vid användning utomhus. Använd alltid skyddsglasögon, skyddshandskar och hörskelskydd. Avlagsna aldrig spân eller flisor när maskinen arå igång. Bryt alltid strömmen vid ombyggnads- och servicearben. Använd endast skyddad förlängningskabel for utomhusbruk. Nätkabeln skall alltid hallas ifràn arbetsområdet. Lagg kabeln bakål i förhällande till arbetsriktningen. Personer som inte fyllt 16år fær ej använda redskapet. Borra inte i maskinhuset,.dk skyddsoleringen kan ta skada (använd kisteretiketter). Tag aldrig i knivbladen och bär erller forvara redskapet med Under drift,greppa alltid redskapet med báda händere avsedd position och stå stadigt. Om knivbladen fastnar t ex genom tjockaGRENAR - drag alltid ur kontakten innan avlagsnandet av foremålet. Redskapet fär endast användas for klippning av häckar och buskar. Använd ej redskapet i regn erller på blöta häckar.
Ljudnivamät- varden	A-vardet av maskinens ljudtrycksnivå ar 85 dB (A). Ljudnivån vid arbete kan överskrida 85 dB (A). Använd hörskelkydd!
Vibrations- mätvarden	Vibration i hand / arm ar ägreän 2.5 m/s2.
Använding	Häcksaxen ar lämplig for klippning av häckar, buskar och kraftiga stjälkväxter samt klippning avGRENAR for kompostering. Den fär endast användas: normalbruk.
SVENSKA	50 HS 40, HS 50, HS 60, HS 70

Kort beskrivning

Vi erklærer under almindeligt ansvar, at dette produit er i overensstemmelse med følgende normer eller norma-tive dokumenter. EN 50144, EN 55104, EN 55014, EN 60555, HD 400 i henhold til bestemmelsene i direktiverne 89/392/EØF, 73/23/EØF, 89/336/EØF

NORGE

CE-ERKL/ERING AV ANSVARSFORHOLD

Vi erklærer at det er under vart ansvar at dette produkt er i overenstemmelse med folgende standarder aller standard-dokumenter. EN 50144, EN 55104, EN 55014, EN 60555, HD 400 i samsvar med reguleringer 89/392/EWG, 73/23/EWG, 89/336/EWG

SVENSKA

CE-FÖRSAKRAN
