BRUGSANVISNING ECCO PRO 2036 EHEIM

Forbindselesledningen til dette apparatet kan ikke erstattes. Dersom ledningen blir skadet, mæ apparatet ikke brukes lengre. Bruk aldri kabelen til ä bare pumpen med; kabelen skal heller ikke boyes.

Produkt er prøvet ifolge de respektive nasjonale forskritter og er i samsvar med EU-normene.

Anvende f.eks. en flerpunktskontakt som plasseres hoyere enn lednings-kobligen pa filteret.

Se omslagsklaffen:

1 Gjenget fatning 2 suge- og trykkoblinger 3 pumpehode 4 sikkerhetslas 5 pakning 6 Forfiltermatte 7 Forfilter 8 Deksel 9 filtermatte med aktiv kull 10 fin filtermatte 11 kurver for filtermedier med filtermaterial 12 slä 13 multifunksjonshändtak 14 filterbeholder 15 gummifotter 16 Pumpekammer 17 rotor 18 kule med kulekammer 19 pumpekammerlokk 20 2 x unionmuttere 21 2 x lukkekraner 22 utlopsalblue 23 innsugsrør med sil 24 sugekopper.

A-D Installasjon

Merk: Alle slangekoblinger må kontrolleres regelmessig for korrekt tilpasning og feste.

E-G Oppstart

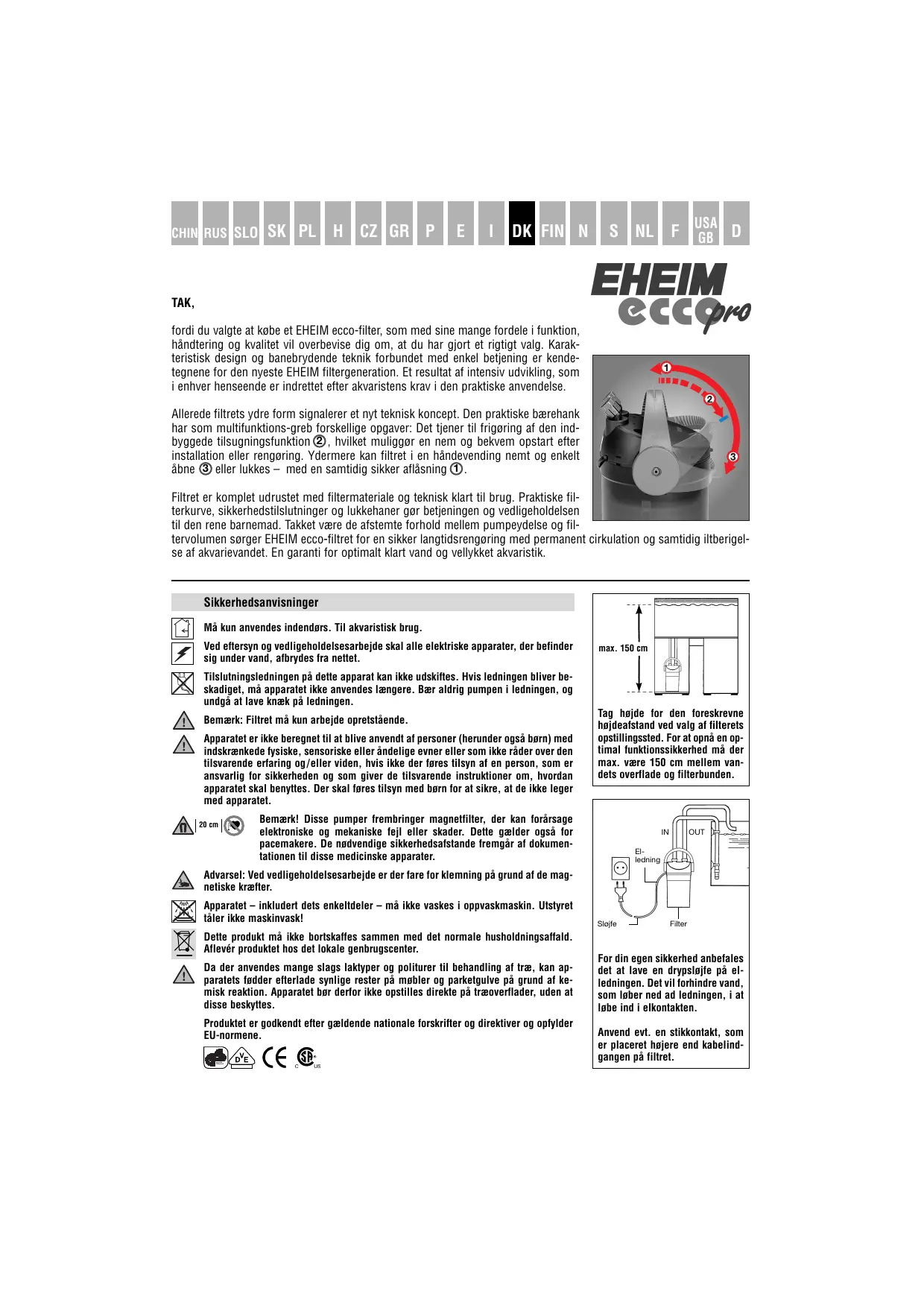

fordi du valgte at kobe et EHEIM ecco-filter, som med sine mange fordele i fonction, handtering og kvalitet vil overbevise dig om, at du har gjort et rigtigt valg. Karakteristisk design og banebrydende teknik forbundet med enkel betjening er kende tegnene for den nyeste EHEIM filtergeneration. Et resultat af intensiv udvikling, som i enhver henseende er indrettet after akvaristens krav i den praciske anvendelse.

Allerede filtrets ydre form signalerer et nyt teknik koncept. Den praktiske barehank har som multifunktions-greb forskellige opgaver: Det tjener til frigoring af den indbyggede tilsugningsfunktion ② , hvilket muliggor en nem og bekvem opstart after installation aller rengoring. Ydermere kan filtret i en handevending nemt og enkelt abne ③ aller lukkes - med en samtidig sikker aflasning ①

Filtret er komplet udrustet med filtermaterialie og tekniisk klart til drug. Praktiske filterkurve, sikkerhedstilslutninger og lukkehaner gør betjingen og vedligeholdelsen til den rene barnemad. Takket vare de afstemte forhold mellem pumpeydelse og filtervolumen sørger EHEIM ecco-filtret for en sikker langtidsrengering med permanent cirkulation og samtidig iltberegelse af akvarievandet. En garanti for optimal klart vand og velkyket akvaristik.

Sikkerhedsanvisninger

Ma kun anvendes indendrs. Til akvaristisk brug.

Ved eftersyn og veglidgeholdelsesarbejde skal alle elektriske apparater, der befinder sig under vand, afbrydes fra nettet.

Tilslutningsledningen på dette apparat kan/DDskiftes. Hvis ledningen bliver beskadiget, ma apparatet ikke anvendes længe. Bærdrig pumpen i ledningen, og undgå at laveknak på ledningen.

Apparatet er ici beregnet til at blive anvendt af personer (herunder ogsa børn) med indskrænkede fysiske, sensoriske eller ándelige evner erlor som ici rader over den tilsvarende erfaring og/eller viden, hvis ici der fores tilsyn af en person, som er ansvarlig for sikkerheden og som giver de tilsvarende instructiomer om, hvordan apparatet skal benyttes. Der skal fores tilsyn med børn for at sikre, at de ici leger med apparatet.

Bemark! Disse pumper frembringer magnetfilter, der kan forarssage elektroniske og mekaniske fejller skader. Dette gelder ogsa for pacemakere. De ndvendige sikserhedsafstande fremgar af dokumentationen til disse medicinspe apparater.

Advarel: Ved vedligeholdesasarbeje der der fare for klemning på grund af de magnetiske kræfter.

Apparatet - inkludert dets enkeltdeler - pågressive vaskes i oppvaskmaskin. Utstyret taler违法犯罪

Dette produkt má upscale bortskaffes sammen med det normale husholdningsaffald.
Aflever produit het hos det lokale genbrugscenter.

Da der anwendes mange slags laktyper og politurer til behandling af tra, kan apparatets foder afterlade synlige rester pa mobler og parketgulve pa grund af ke-misk reaktion. Apparatet bor derfor ikke opstilles direkte pa træoverflader,.uden at disse beskyttes.

Produkt er godkendt after galdende nationale forskritter og direktiver og opfylder EU-normene.

Tag hójde for den foreskrevne hójdeaftstand ved valg af filterets opstellingssted. For at opn an optimal Funktionssikkerhed ma der max. vare 150 cm melmen vandets overflade og filterbunden.

For din egen sikkerhed anbefales det at lave en drypslojfe pa elledningen. Det vil forhindre vand, som Iber ned ad ledningen, i at Ibe ind i elkontakten.

Anvendevt. en stikkontakt, som er placeret hjere end kabelindgangen pa filtret.

Se hefteomslaget:

1 Omlober 2 Suge- og trykstudser 3 Pumpehovede 4 Spaerresikring 5 O-ring 6 Forfilteratte 7 Forfilter 8 Lag 9 Kulfibermatte 10 Finfilter-fernmatte 11 Filterindsats med filtermaterialie 12 Grebforing 13 Multi-funk-tions-greb 14 Filterbeholder 15 Gummifodder 16 Pumpekammer 17 Pumpehjul 18 Kugglehoved med kuggle 19 Pumpekammerdaksel 20 2 x Slangeomlober 21 2 x Lukkehaner 22 Udlobsbojning 23 Tilsugningsrør med filterkurv 24 Sugekop.

A - D Installation

Forst klæbes de 4 gummidupper fast på filterbeholderens bund. På filtrets 2 studser - som kan drejes for at opnä den onskede slangeføring - fastgøres lukkehanene (afb. A) ved hjælp af omløberne ① og mærkes med de selvklæbende etiketter IN/OUT (afb. B).

Derefter monteres udlobsbojningen på akvariet ved hjælp af sugekopen; filterkurven sættes på tilsugningsrøret og fastgøres på akvariets inderside med sugekopen (afb. C).

Slangerne akfortes til den nadvendige langde og skubbnes mindst 1 cm ind over udlobsbogningen og tilsugningsroret. Sorg for, at slangerne icke hanger i en slap bue.

Forbind slangen fra tilsugningsrøret med lukkehanen mækket IN og slangen fra udlobsbjoŋningen med lukkehanen OUT (afb. D). Slangerne på begge haner sikres ved at skrue slangeomløberne fast mod slangerne.

Bemark: Alle slangeforbindelser skal kontrolleres regelmassigt for at sikre korrekt placering.

E-G Ibrugtagning

Undefilteret indeholder allerede det nodvendige standardfiltermateriala af specielle filtermedier, et forfilter med filtersvamp, kulfiltermatte of finfilter-fibermatte. Skyl afterfolgende filtermassen i kurven grundigt under rindende vand, indtil vendet ikke længere er plumret. Efter tilstluting af slangerne er apparatet tekniisk klart til drug.

Tilsugningsfunktionen: Luk op for begge haner ved slangeforbindelsene (afb. E) og tryk multifunktions-grebet langsomi ned til anslag mod spærresikringen til handgrebsstilling 2 (afb. F). Derved skabes overlobet fra vendet i akvariet og filterbeholderen fyldes automatisk.

Sà snart vendet begynder at lobe ind i filterbeholderen, fores multifunkts-grebet igen langsomt op til lodret positi- on, handgrebsstilling ①, til man horer, det gär i indgreb (afb. G). När filtret er halt fyldt tilsluttes elektriciteten.

BEMERK: Ved handgrebsstilling ② opnas ingen mekanisk og biologisk filtering.

H-M Abning og sukning af filtret

Abning:

BEMERK: Hvis hanerne ikke er fjernet fra filtertoppen, kan filtret ikke abnes.

Drej nu multifunktions-grebet langsomnt ned i vandret handgrebsstilling ② og udloes med et kraftigt tryk spaerresikringen (afb. L), sa grebet kan skubbes forbi, til det hviler pa filterbeholderen (afb. M), handgrebsstilling ③.

Pumpehovedet bliver derved automatisk trukket ud af sin pakning og kan aftages.

Lukning:

VIGTIG: Fyld aldrig filterbeholderen helt op med vand. For at kunne paaete pumphevedet skal multifunktions-grebet ligge mod filterbeholderen i handgrebsstilling ③ , og begge sidestyr pa pumphevedet skal hvile i handgrebets foringer.

VIGTIGT. Sorg for ved lukningen, at O-ringen sidder korrekt i rillen hele vejen rundt.

Derefter drejes handgrebet langsomt over spaeresikringen, til det igen star i lodret stilling, handgrebsstilling ①, hvorved overdelen automatisk trykkes pa plads i sin pakning.

Pas pà at handtere filtre korrekt, sá du undgar at fä fingre i klemme.

N-R Rengraringogpleje

Filtermaterialiet rengore regelmaaessigt hhv. udskiftes after 2 - 3 rengøringsintervaller. Tidspunktet er inde,RARYdudlobet fra filtret er mærkbart nedsat.

Ved feste idriffsættelse indeholder filret en kulfibermatte, hvri rester af rengoringsmidler o.a. adsorberes. Kulfibermatten tapes ud af laget after ca. 2 uger, fordi rensningsvenn sa er opbrugt.

Luk først for hanen på sugesiden IN og derefter for hanen på tryksiden OUT, før elstikket trækkes ud (afb. H - J). Hanernes omløbere løns og slangesystemet fjernes. Filtret abnes derefter, som beskrevet, med multifunkts-grebet.

Tag forfilteret (afb. N) ud og herefter filterindsatsene (filterkurve), som er fulldstandig fortandede med hinanden (afb. O). De kan skilles fra hinanden gennem en kort drejebevgelse (afb. P). Forfiltermatten tages ud af forfilteret og skylles i lunkent vand (afb. Q). Den hvide finfilter-fibermatte tages ud af laget og udskiftes ved hvr rengaring (best. nr 2616320).

Finfilterstoffe lægges ind i læget, hvorefter dette skrues på filterindsatsene (filterkurvene). Forfilteret installereres på læget (afb. R).

EHEIM ecco-filtret egner sig specielt til vandbehanding med filterlagsopbyng som iSAMenligning med standardfiltermasser har en 30% hjere virkningsgrad. Dertil anbefaler vi EHEIM filtermasser, som arbejder mekanisk, biologisk, adsorptivt og kemisk.

Opbygningen i filterindsatserne sker principiert som vist i skemaet (se hefteomslaget).

Fra tid til,anden skalpumpekammer,kugleventil og slanger rengores,for at du kan opn upaklagel drift af dit filter.

Pumpekammeret abnes ved at trykke de 2 lasker på pampekammerdakslet mod hinanden og samtidig trakte tappene opad (III. S). Pumpehjul, kammer, daksel og kolekanal rengores med en blod børste (best. nr. 4009560). Pumpehjulet isættes, hvorefter man igen trykker pampekammerdakslet på plads i pumpehovedet, til snaplase ngar indgreb.

När pumpekammeret er Åbent, er kugleventilen tilgængelig. Den virker som automatisk vandlås under vandpafyldningen ved filterstart. Kuglehovedet trækkes ud (III. U), kuglen udtages og delene rengøres med en blød børste. Sørg for ved genplaceringen at kuglen ligger frit og kan bevæge sig.

O-ringen på pumpehovedet er fremstillet af selvsmørende materiale, som sikrer at tingene kan glide mod hinanden. När bevægelsen af multifunktions-grebet med tiden begynder at blive træg, skal O-ringen udskiftes (best. nr. 7314058).

Til rengoring af slangerne anbefaler vi EHEIM universalbørste (best. nr. 4005570).
