BRUGSANVISNING P3P6MT2 BLAUPUNKT

Læs omhyggeligt nedenstående instruktioner, inden du oplader dit elektriske køretøj. Vær opmærksom på de farer, der er forbundet med elektrisk strøm og standardpraksis for at forhindre ulykker.

Dansk

Indholdsfortegnelse

Introduktion til den bærbare EV-oplader ( Mode 2 ) 12
Betydning af betjeningsindikatorer og tekniske parametre 13
Forklaring af symbolet " 1/2 " og symbolet " 1/2 !" 15
Brug 16
Start opladningen 16
Stop opladning 17
Lysstatusvisning 18
Function 19
Ændring af nominal strøm 19
Timer 20

FORSIGTIG

• Brug strømkilden med en ekstern afbryder.
• Sørg for, at opladeren bruges et sikkert sted uden for rækkevidde af små børn eller kæledyr.
• Brug dette produkt i et køligt, tørt og godt ventileret område. Undgå, at der kommer vand ind istikket.
• Åbn ikke kabinettet under opladning, eller när opladeren er tændt.
• Undgå at beskadige produktet.
• Må ikke anvendes med en adapter. Skal kun tilsluttes direkte til en fast/vægkontakt.

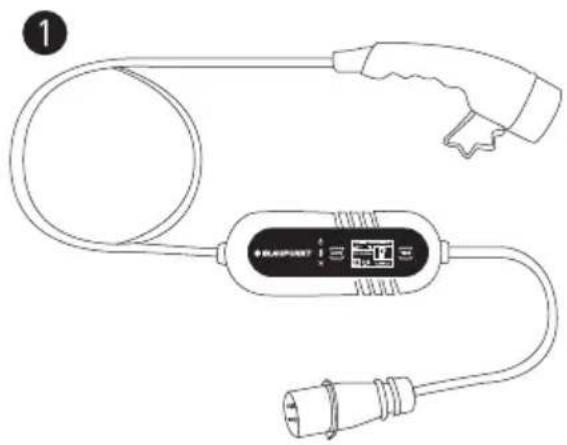

Introduktion til den bærbare EV-oplader (Mode 2)

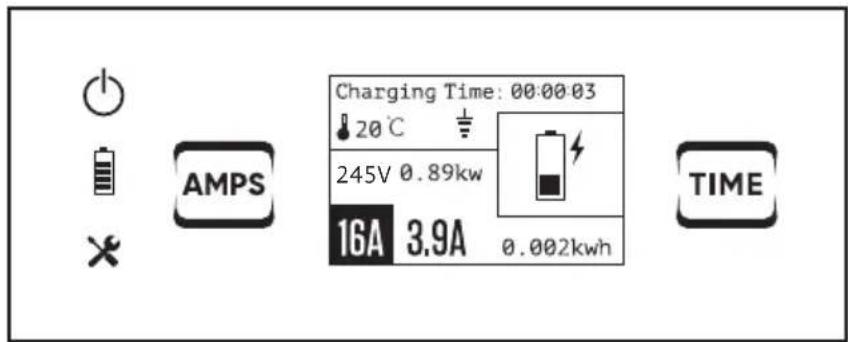

Betydning af betjeningsindikatorer

	Power tænd/sluk	405V	Spænding
	Oplader	0.89kw	Strøm
	Fejlindikator	16A	Nominel strøm
	Nominel strøm ændring-knap	3.9A	Konstant strøm
00:00:03	Opladningstid	0.002kwh	Elforbrug
	Temperatur	TIME	Timerfunktionsknap
	PE-detektion (jordingsdetektion)	1/2!	Opstrøms PE er ikke blevet fundet, og opladningen kan ikke startes.

Control box:

Tekniske parametre

Dimensioner (L × B × H)	260 × 100 × 72.5 mm
Vægt	3-fase: 3.35 kg / 2.9 kg
Beskyttelsesgrad (Control box)	IP65
Driftstemperatur	-30°C til +50°C

1 Model: P1PM2T2 / P1PM2T1 / P1PM2T2C / P1PM2T2BS / P1PM2T1BS P1P6MT2 / P1PM2T2L / P1PM2T2CH / P1PM2T2DK

Betydning af betjeningsindikatorer

	Power tænd/sluk	245V	Spænding
	Oplader	0.89kw	Strøm
	Fejlindikator	16A	Nominel strøm
	Nominel strøm ændring-knap	3.9A	Konstant strøm
	Opladningstid	0.002kwh	Elforbrug
20°C	Temperatur	TIME	Timerfunktionsknap
	PE-detektion (jordingsdetektion)	± !	Opstrøms PE er ikke blevet fundet, og opladningen kan ikke startes.

Control box:

Brugerne skal kontrollere PE-detektionsmærket " 1/2 " på displayet før hver brug. (PE betyder beskyttelsesleder)

1. Hvis mærket " 1/2 " vises på skærmen, angiver det, at opladeren skal kontrollere tilstedeværelsen af opstrøms PE, og opladningsprocessen vil kun begynde, når opstrøms PE er til stede.

OBS: Hvis mærket "½!" vises, betyder det, at opstrøms PE ikke er tilstede, og at opladningen ikke kan startes.

2.Hvis mærket "½" IKKE vises på skærmen, betyder det, at opladeren ikke har nogen funktion til at verificere tilstedeværelsen af opstrøms PE og kan oplades, uanset om PE kan detekteres eller ej.

BEMÆRK: Det anbefales kraftigt, at brugerne oplader under betingelse 1. Betingelse 2 indebærer visse sikkerhedsrisici på grund af fraværet af PE. Så betingelse 2 bør kun anvendes under forudsætning af, at brugerne kan garantere sikkerheden, og under særlige omstændigheder, hvor der ikke findes PE i elsystemet.

Deaktivere PE-detektion: Tryk på "Amps+Time" i 4s sammen. Genaktivere PE-detektion: Tryk på "Amps+Time" i 4 sekunder sammen.

Start opladningen

Trin	Illustration Drift
1.		Sæt stikket i det korrekte strømforsyningsstik.
2.		Fjern beskyttelseshætten og sæt opladningsconnectoren helt ind i EV-opladning-sporten.
3.		Start opladnigen.

FARE

Brug ikke produktet, hvis det ser ud til at være beskadiget, eller kablet er ødelagt.

Du må ikke adskille/samle konnektoren eller udskifte dets indvendige dele.

Undlad at rengøre produkterne med kemikalier eller rengøre EV-bilen under opladning.

Stop opladning

Trin Illustration Drift
1.		Træk stikket ud af stikkontakten.
2.		Frakobl opladningsstikket fra EV-køretøjet.
3.		Luk beskyttelseskappen på EV-opladningsporten, og sæt beskyttelseshætten på opladningsstikket.
4.		Læg den bærbare opladeren i tasken.

Lysstatusvisning

Indikatorlys Indikatorlys Indikatorlys				Status		Status
	Off (Slukket)			Blinker	[SDAG]	On (Tændt)
	Off (Slukket)			Blinker	[SDAG]	On (Tændt)
	Off (Slukket)		[SDAG]	Blinker	[SDAG]	On (Tændt)

Betjening:

1	Sluk	[DZT]	[SC2D]
2	Check
3	Standby
4	Tilsluttet	[SK00]
5	Oplader	[BBWC]	[Y202]
6	Opladning gennemført

Fejlfinding:

1	CP-fejl	[T05Z]
2	Relæfejl		[W720]
3	Overspænding/underspænding			[27DD]
4	Overstrømsbeskyttelse		[DT40]
5	Elektrisk lækagesikring		[A0AC]
6	Ikke jordet
7	Temperaturadvarsel	[22CK]	[XX03]
8	Vedvarende høj temperatur	[324C]	[90WA]

Ændring af nominel strøm:

FORSIGTIG

Ilnden du skifter ladestrøm, skal du sørge for, at strømstikket er sat ordentligt i stikkontakten, og at den anden kabelende er koblet fra EV-køretøjet.

Trin Illustration Status
1. Sæt stikket i det korrek-te strømforsyningsstik.		Klar
2. Hold knappen "Amps" nede i 2 sekunder.		Gå ind i tilstandenAktuelle indstillinger
3. Skift mellem 8, 10, 13 og 16 A-strømme ved at trykke kort på knappen.		Indstillingen af nomi-nel strøm efter brugerens behov
4. Tryk på knappen i 2 sekunder igen.		Indstillingen af nomi-nel strøm er vellykket

Gennemfør indstillingen inden for 4 sekunder ved hvert trin, ellers deaktiveres indstillingstilstanden.

Timer-funktion:

FORSIGTIG

Inden du aktiverer timerfunktionen, skal du sørge for, at strømstikket er sat ordentligt i stikkontakten, og at den anden kabelende er koblet fra EV-køretøjet.

Trin Illustration Status
1. Sæt stikket i det korrek-te strømforsyningsstik.		Klar
2. Hold knappen "Tid" inde i 2 sekunder.		Gå ind i Timer-funk-tionens indstillingstil-stand. Timeren forssinker starten med det valgte antal timer
3. Skift mellem 1, 2, 4, 6, 8 og 10 t gange ved at trykke kort på knappen.		Indstilling af timeren after brugerens behov
4. Tryk på knappen i 2 sekunder igen.		Timerindstillingen blev gennemført

Gennemfør indstillingen inden for 4 sekunder ved hvert trin, ellers deaktiveres indstillingstilstanden.

Bemærk:

Hvis du ønsker at annullere tidsfunktionen, efter nedtællingen er startet, kan du gøre et af følgende trin:
