GA-H81M-DS2V - Základní deska GIGABYTE - Bezplatný návod k obsluze

Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-H81M-DS2V
Patice CPU	LGA1150
Čipová sada	Intel H81
Formát	Micro ATX
Podporovaný typ paměti	DDR3
Počet paměťových slotů	2
Maximální kapacita paměti	16 GB
Rozšiřující sloty	1 x PCI Express x16, 2 x PCI Express x1
SATA konektory	4 x SATA 3Gb/s
Interní USB konektory	2x USB 2.0 (4 porty přes header), 1x USB 3.0 (2 porty přes header)
Zadní USB konektory	2 x USB 3.0, 4 x USB 2.0
Audio konektor	3x jack (linkový vstup, linkový výstup, mikrofon)
Síťový konektor	1 x RJ45 Gigabit Ethernet
Video konektor	1 x VGA, 1 x DVI-D, 1 x HDMI
Požadované napájení	ATX 24pin + 4pin CPU
Rozměry	22.6 cm x 17.4 cm
Hmotnost	Přibližně 0.5 kg
Podporovaný operační systém	Windows 8.1, Windows 8, Windows 7
Hlavní funkce	Podpora procesorů Intel 4. generace, paměť DDR3 dual-channel, technologie GIGABYTE Ultra Durable
Údržba a čištění	Odtříte prach suchým měkkým hadříkem; nepoužívejte rozpouštědla
Bezpečnost	Před manipulací odpojte napájení; vyhněte se elektrostatickým výbojům
Náhradní díly a opravitelnost	Viz manuál; komponenty připájené kromě CPU a RAM

Často kladené otázky - GA-H81M-DS2V GIGABYTE

Jaký typ procesoru je kompatibilní se základní deskou GA-H81M-DS2V?

Základní deska GIGABYTE GA-H81M-DS2V je kompatibilní s procesory Intel Core 4. generace (Haswell) na patici LGA1150. Přesné modely naleznete v seznamu kompatibility CPU na webu GIGABYTE.

Kolik paměťových modulů mohu nainstalovat a jakého typu?

Můžete nainstalovat až 2 moduly paměti DDR3 s maximální kapacitou 16 GB. Paměť musí být typu DDR3 non-ECC, pracující na frekvenci 1333/1600 MHz.

Jak správně nainstalovat procesor na tuto základní desku?

Zvedněte páčku patice, zarovnejte trojúhelník procesoru s trojúhelníkem patice, poté opatrně vložte CPU. Sklopte páčku pro zajištění. Nikdy nevkládejte násilím.

Jaký zdroj je doporučen pro GA-H81M-DS2V?

Doporučuje se kvalitní zdroj o minimálním výkonu 300W s konektorem ATX 24pin a CPU 4pin. Vyšší výkon je vhodný při použití dedikované grafické karty.

Jak zapojit přední panel skříně na základní desku?

Připojte kabely předního panelu (tlačítko napájení, LED, reset atd.) na konektor F_PANEL. Přesné zapojení najdete v manuálu, protože se může lišit podle skříně.

Podporuje základní deska PCI Express 3.0?

Ano, slot PCI Express x16 podporuje standard PCIe 3.0, kompatibilní s moderními grafickými kartami. Sloty PCIe x1 jsou verze 2.0.

Jaké videoporty jsou k dispozici?

Základní deska má na zadním panelu porty VGA, DVI-D a HDMI, které umožňují využití integrované grafiky procesoru Intel.

Jak připojit SATA disk?

Připojte SATA kabel mezi disk a SATA konektor na základní desce (SATA2 0/1/2/3). Připojte také napájecí SATA kabel ze zdroje.

Mohu použít ventilátor CPU s 4pinovým konektorem?

Ano, konektor CPU_FAN přijímá PWM ventilátory se 4 piny. Rychlost bude řízena automaticky, pokud to ventilátor umožňuje.

Kde najít kompletní manuál základní desky?

Kompletní manuál je ke stažení na oficiálních stránkách GIGABYTE. Můžete také naskenovat QR kód přiložený v krabici.

NÁVOD K OBSLUZE GA-H81M-DS2V GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibiln s konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrésy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

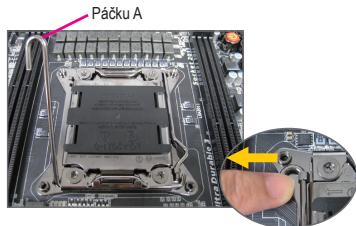

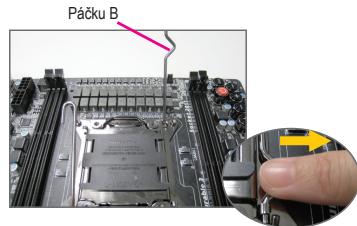

Typ B:

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelnik) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasadte zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasadte zavádeci desku. Potom zajistěte páčku B pod jej zajistovaci jazýček. Během procesu zajistovani páčky může dojít k odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěnín páčky A pod jej zajistovací jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladic procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladic správně fungovat a chránil procesorůpřed přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

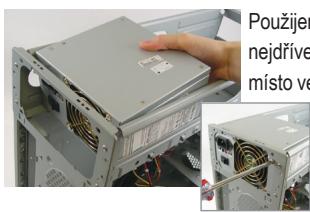

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosta n typu použite skříne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnilje和他的pustěni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožířovaci karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z předníčasti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

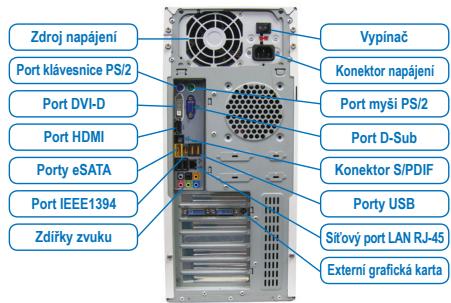

Pripojeni Perifériú

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione moze se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naći ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredeja obvezno isklučite svoje uredeja i svoj kompjter. Izvucite kabl za struju iz štekera da bi sprečili oštećenje uredeja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
