Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-H61N-D2V
Formát	Mini-ITX
Patice CPU	LGA1155
Čipová sada	Intel H61 Express
Podporovaná paměť	DDR3, 2 sloty, max 16 GB
Frekvence paměti	DDR3 1333/1066 MHz
Konektor PCI Express	1 x PCIe x16, 1 x PCIe x1
Úložné konektory	1 x IDE, 2 x SATA 2.0
USB konektory	USB 2.0 (zadní panel a hlavičky)
Audio konektory	Jack 3.5 mm, audio výstup
Síťový konektor	Gigabit Ethernet
Požadované napájení	ATX 24 pin + 4 pin
Rozměry	17 x 17 cm
Hmotnost	~0.5 kg
Hlavní funkce	Podpora procesorů Intel Core, integrovaná grafika, DualBIOS, podpora IDE
Údržba a čištění	Čistěte suchým měkkým hadříkem. Nepoužívejte tekuté nebo abrazivní prostředky.
Bezpečnost	Před manipulací odpojte napájení. Používejte antistatický náramek.
Náhradní díly a opravitelnost	K dispozici u autorizovaných prodejců. Doporučena oprava odborníkem.
Obecné informace	Kompletní návod k dispozici online na notice-facile.com

Často kladené otázky - GA-H61N-D2V GIGABYTE

Jak nainstalovat procesor Intel na základní desku GA-H61N-D2V ?

Zvedněte páčku patice, zarovnejte trojúhelník procesoru s trojúhelníkem patice, jemně vložte procesor a poté páčku sklopte. Podrobnosti naleznete v části A návodu.

Jak nainstalovat RAM paměti ?

Otevřete klipy slotů, zarovnejte výřez modulu s klíčem slotu, pevně zatlačte, dokud klipy nezapadnou. Ujistěte se, že je modul správně vložen.

Jaké typy procesorů jsou kompatibilní ?

Procesory Intel Core 2. a 3. generace (Sandy Bridge a Ivy Bridge) s paticí LGA1155 jsou kompatibilní.

Jak zapojit kabely předního panelu ?

Připojte kabely (Power, Reset, LED atd.) k hlavičce F_PANEL podle polarity uvedené v manuálu. Piny jsou obvykle označeny.

Co dělat, když počítač nenabíhá ?

Zkontrolujte napájecí připojení, znovu osaďte RAM a CPU, ujistěte se, že je tlačítko Power správně zapojeno, a otestujte s funkčním zdrojem.

Jak aktualizovat BIOS ?

Použijte nástroj GIGABYTE @BIOS z Windows nebo nástroj Q-Flash integrovaný v BIOSu. Stáhněte nejnovější verzi z webu GIGABYTE.

Jaký zdroj je doporučen ?

Kvalitní zdroj s konektorem ATX 24 pin a 4 pin, s minimálním výkonem 300 W, je dostačující pro standardní sestavu.

Jak čistit základní desku ?

K odstranění prachu použijte suchý měkký hadřík. Vyhněte se jakékoli kapalině. Pro obtížná místa lze použít antistatický štětec nebo stlačený vzduch.

Kde najít ovladače pro tuto základní desku ?

Stáhněte ovladače z oficiálních stránek GIGABYTE, v sekci Podpora, vyhledáním modelu GA-H61N-D2V.

Podporuje základní deska SSD ?

Ano, SSD SATA lze připojit na porty SATA 2.0 na základní desce. Výkon bude omezen na 3 Gb/s.

NÁVOD K OBSLUZE GA-H61N-D2V GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibiln s konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odpojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrésy.

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímajejte. Během procesu zajistování páčky po vložení procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

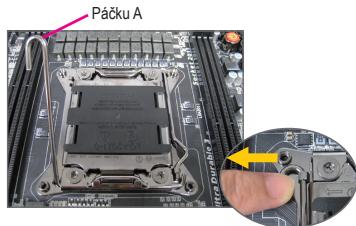

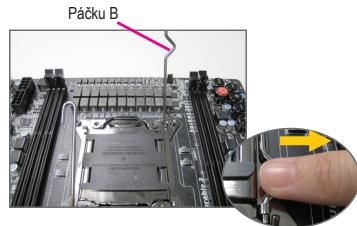

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelník) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasad'te zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasad'te zavádeci desku. Potom zajistěte páčku B pod jej zajistovaci jazýček. Během procesu zajistovani páčky může dojík odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajistěnín páčky A pod jej zajistovaci jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připoje kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesor prěd přehrátm.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăčte modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

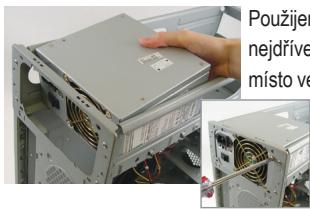

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použíte skříne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Pred zakuponim rozsirovac i karty zkontrolujte jeji delku a ovebre, zd se veje do skrine počităce.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dve zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

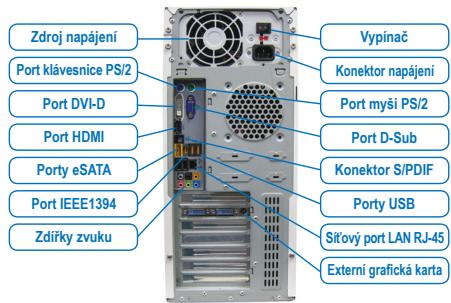

Pripojeni Perifériú

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.

• Redosled koraka prilikom instalacione moze se razlikovati u zavisnosti od slučaja i ureža koji se koriste. Instrukcije za instalaciju koje Čete naci ispod važe za desktop sistemas kompanije GIGABYTE i služe samo kao referentni materijal.
• Pogledajte Uputstvo za korišćenje koje ste dobili za detaljne specifikacja vezane za matićnu ploču.

• Pre instaliranja uredaja, proverite da su vaši uredaji kompatibilni sa konektorima na vašem kompjuteru.
• Pre instaliranja uredaja obvezno isklučite svoje uredaje i svoj kompjuter. Izvucite kabl za struju iz štekera da bi sprečili ošćenje uredaja i komponentiSYSTEMA.
• Postavite kompjuterski systemd na stabilnu povrsinu da bi sprečili nepravlnu instalaciju usled klimanja.
