FSA 30 - Nůžky na živé ploty STIHL - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma FSA 30 STIHL ve formátu PDF.
| Typ produktu | Akumulátorové nůžky na živý plot |
| Značka | Stihl |
| Model | FSA 30 |
| Napětí akumulátoru | 10,8 V (Li-Ion) |
| Kapacita akumulátoru | 2,6 Ah |
| Délka nože | 50 cm |
| Délka střihu | 45 cm |
| Vzdálenost zubů | 25 mm |
| Hmotnost (bez akumulátoru) | 2,6 kg |
| Hmotnost (s akumulátorem) | 3,0 kg |
| Nabíječka | Stihl AL 30 (samostatně) |
| Doba nabíjení | Cca 5 hodin |
| Provozní doba | Až 50 min (dle zátěže) |
| Hladina akustického tlaku | 72 dB(A) |
| Hodnota vibrací | 2,5 m/s² |
| Ochrana rukou | Oblouková rukojeť |
| Mazání nožů | Není vyžadováno (nůž) |
| Pohon | Elektrický (bezkartáčový motor) |
| Typ nože | Dvojitý nůž |
| Záruka | 2 roky |
Často kladené otázky - FSA 30 STIHL
Dotazy uživatelů ohledně FSA 30 STIHL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nůžky na živé ploty ve formátu PDF zdarma! Najděte svůj návod FSA 30 - STIHL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. FSA 30 značky STIHL.
NÁVOD K OBSLUZE FSA 30 STIHL
27 - 52 Návod k použití
1 Úvod....28
2 Informace k tomuto návodu k použití...... 28
3 Přehled....29
4 Bezpečnostní pokyny....30
5 Příprava vyžínače k práci....37
6 Nabíjení akumulátoru a světla LED...... 38
7 Smontování vyžínače....39
česky 1 Úvod
8 Nastavení vyžínače pro uživatele...... 40
9 Vsazení a vyjmutí akumulátoru....41
10 Zapnutí a vypnutí vyžínače.... 42
11 Kontrola vyžínače a akumulátoru....42
12 Práce s vyžínačem....42
13 Po skončení práce.... 43
14 Přeprava.... 43
15 Skladování.... 43
16 Čištění....44
17 Údržba.... 44
18 Oprava.... 44
19 Odstranění poruch.... 45
20 Technická data....46
21 Kombinace z žacích nástrojů a ochranných krytů.... 47
22 Náhradní díly a příslušenství...... 47
23 Likvidace.... 47
24 Prohlášení o konformitě EU.... 48
25 UKCA-Prohlášení o konformitě....48
26 Adresy....49
27 Všeobecné bezpečnostní pokyny pro elektrické stroje....49
1 Úvod
Vážená zákaznice, vážený zákazníku,
těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.
STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajištuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.
STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přirodou. Tento návod k použití Vám má být oporou při bezpečném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.
Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.
Dr. Nikolas Stihl
DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.
2 Informace k tomuto návodu k použití
2.1 Platné dokumenty
Platí lokální bezpečnostní předpisy.
Kromě tohoto návodu k použití je třeba si přečíst níže uvedené dokumenty, porozumět jim a uložit je pro pozdější použití:
– Návod k použití a obal používaného žacího nástroje
- Bezpečnostní informace pro akumulátory STIHL a výrobky s integrovaným akumulátorem:www.stihl.com/safety-data-sheets
2.2 Označení varovných odkazů v textu
VAROVÁNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či usmrcení.
▶ Uvedená opatření mohou zabránit těžkým úrazům či usmrcení.
UPOZORNĚNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám.
▶ Uvedená opatření mohou zabránit věcným škodám.
2.3 Symbol v textu
Tento symbol odkazuje na kapitolu v tomto návodu k použití.
3 Přehled česky
3 Přehled

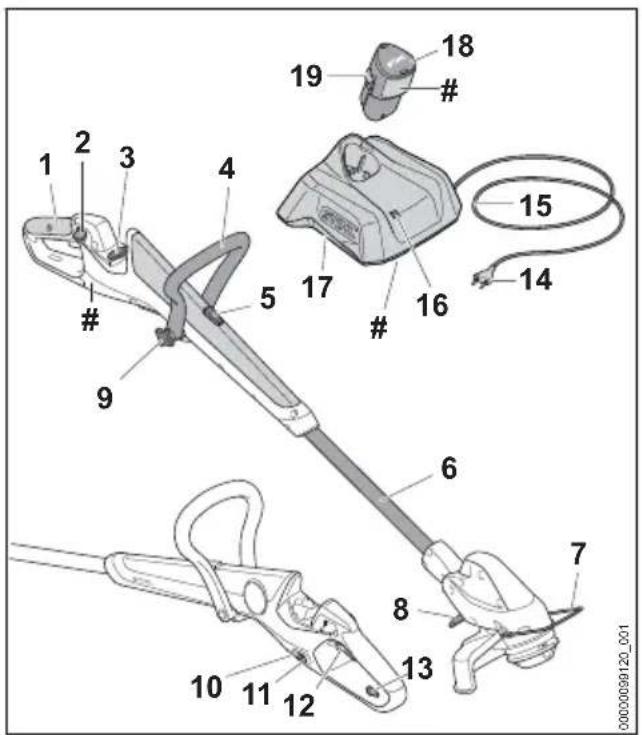

3.1 Vyžínač, akumulátor a nabíječka
Ovládací rukojet' slouží k ovládání, držení a vedení vyžínače.
2 Aretační páčka
Aretační páčka deblokuje spínač.

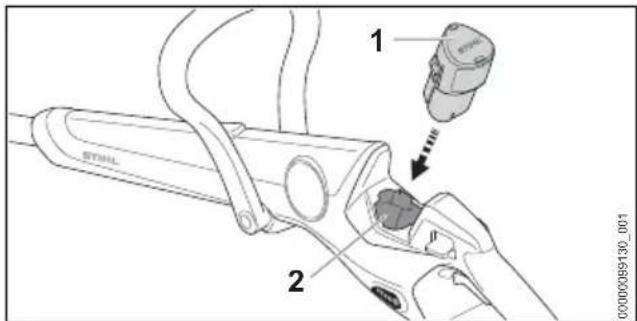

3 Akumulátorová šachta
4 Kruhová trubková rukojeť
Kruhová trubková rukojeť slouží k držení a vedení vyžínače.
5 Blokovací tlačítko

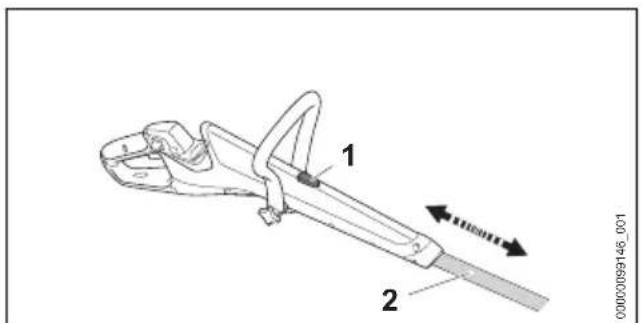

Blokovací tlačítko blokuje přestavování délky tyče.
6 Tyč
Tyč spojuje všechny konstrukční díly.

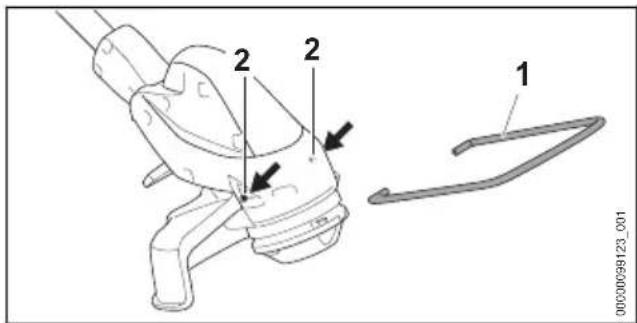

7 Distanční kus
Distanční kus chrání předměty před kontaktem s žacím nástrojem.
8 Páčka

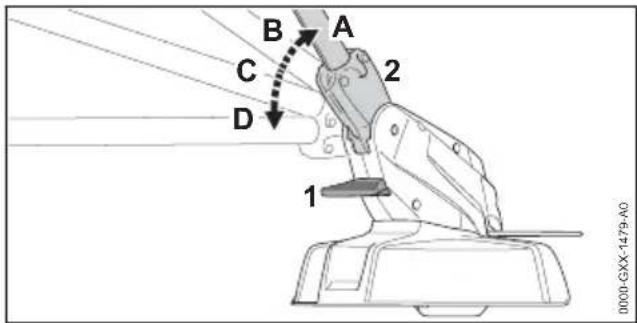

Páčka blokuje přestavení úhlu mezi tyčí a skříní motoru.

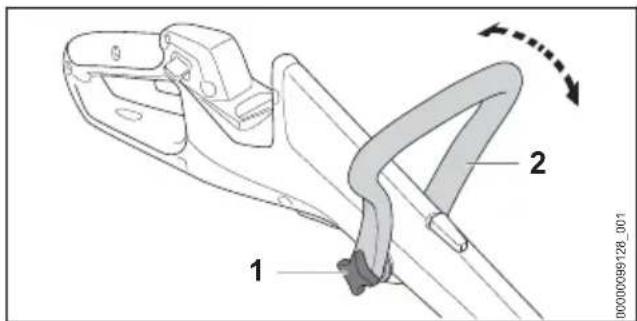

9 Hvězdicová roubíková matice
Hvězdicová roubíková matice pevně upíná kruhovou trubkovou rukojeť na tyči.

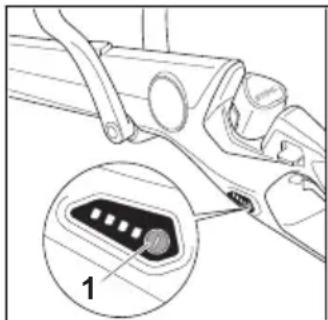

10 Světla LED
Světla LED signalizují stav nabití akumulátoru a poruchy.
11 Tlačítko
Tlačítko aktivuje světla LED na vyžínači.
12 Spínač
Spínač vyžínač zapíná a vypíná.
13 Závěsný držák
Závěsný držák slouží k zavěšení vyžínače.
14 Sít'ový konektor
Elektrická vidlice spojuje připojovací kabel se zásuvkou.
15 Připojovací kabel
Připojovací kabel spojuje nabíječku se sít'ovým konektorem.
16 Světla LED
LED signalizuje stav nabíječky.

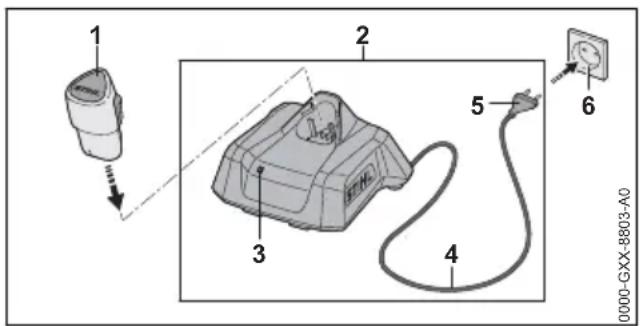

17 Nabíječka
Nabíječka nabíjí akumulátor.
18 Akumulátor
Akumulátor napájí vyžínač energií.
19 Zarážková pojistka
Zarážková pojistka udržuje akumulátor v akumulátorové šachtě.
# Výkonový štítek s výrobním číslem

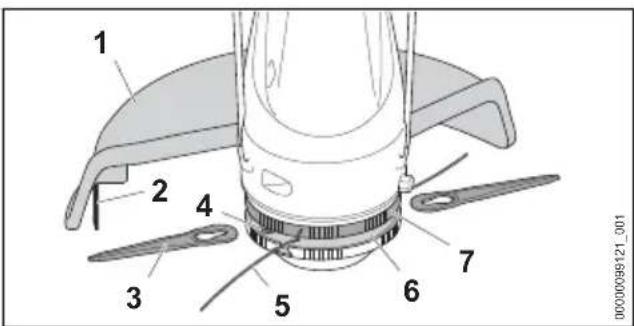

3.2 Ochranný kryt a žací nástroje
Ochranný kryt chrání uživatele před předměty vymršťovanými do výšky a před kontaktem s žacím nástrojem.
2 Odřezávací nůž
Ořezávací nůž zkracuje během práce žací vlákna na správnou délku.

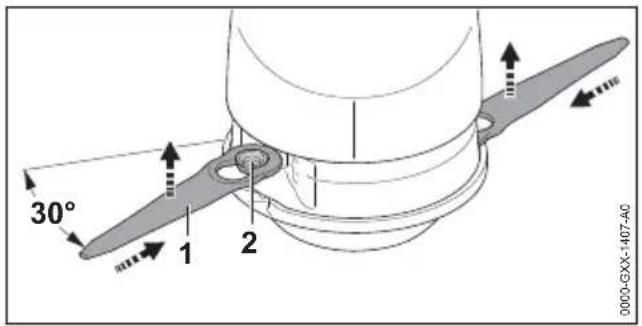

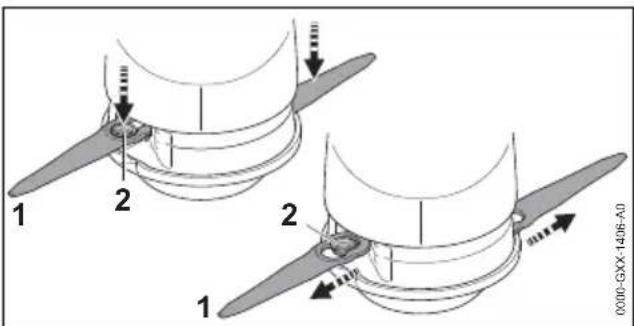

3 Nůž
Nože sečou trávu.
4 upínka
Upínka slouží pro připevnění nože.
5 Žací struny
Žací vlákna sečou trávu.
česky 4 Bezpečnostní pokyny

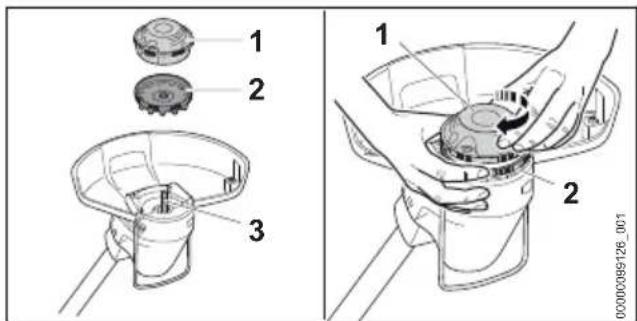

6 Žací hlava
Žací hlava drží žací vlákna a nůž.
7 Kolo ventilátoru
Kolo ventilátoru chladí elektromotor.
3.3 Symboly
Na vyžínači, žacím nástroji, akumulátoru a nabíječce se mohou nacházet symboly, které mají následující význam:
Tento symbol udává, že je možné délku tyče přestavit.
Tento symbol udává, že ovládací rukojeť může být pootočena o 90°.

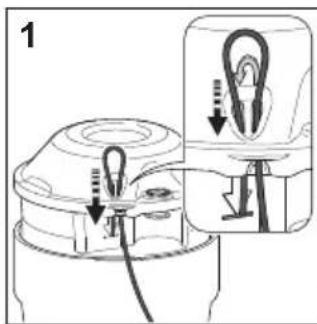

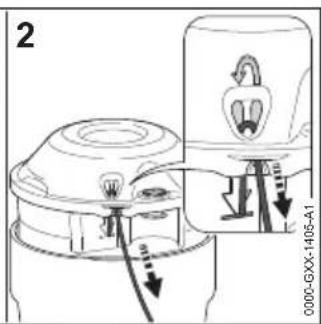

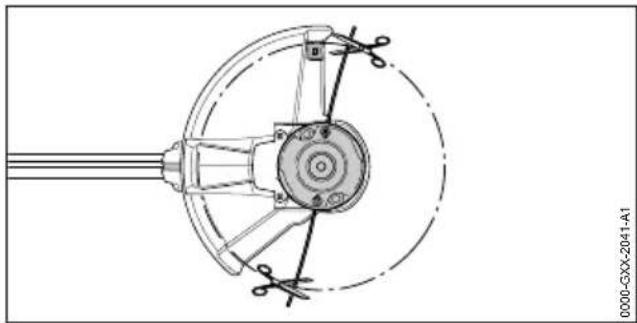

Tento symbol udává, jak daleko má být zasunuta žací struna.
Tento symbol udává, kterým směrem se žací struna zasouvá.

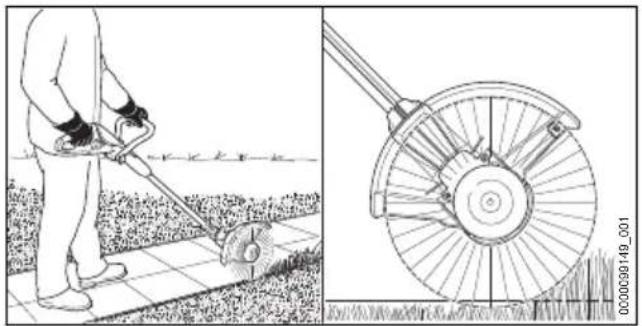

V této poloze je vyžínač přestavený na zarovnávač okrajů.
Tento symbol udává nejvyšší otáčky žacího nástroje.
LED svítí nebo bliká zeleně. Akumulátor se nabíjí.
LED bliká červeně. Mezi akumulátorem a nabíječkou není žádný elektrický kontakt nebo je porucha v akumulátoru či v nabíječce.
LWA
Zaručená hladina akustického výkonu podle směrnice 2000/14/ES v dB(A) za účelem porovnatelnosti akustických emisí výrobků.
Údaj vedle symbolu odkazuje na obsah energie akumulátoru podle specifikace výrobce článků. Obsah energie, který je k dispozici při použití, je menší.
Elektrický výrobek skladujte v uzavřeném a suchém prostoru.
Nelikvidujte výrobek s domácím odpadem.
Návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.
4 Bezpečnostní pokyny
4.1 Varovné symboly
4.1.1 Vyžínač
Varovné symboly na vyžínači mají následující význam:
30 0458-039-9801-A
Dodržujte bezpečnostní pokyny a jejich opatření.
Návod k použití je třeba si přecíst, porozumět mu a uložit ho pro další potřebu.
Noste ochranné brýle.
Vyžínač chraňte před deštěm a vlhkem.
Dbejte na bezpečnostní pokyny týkající se předmětů vymršťovaných do výšky a na bezpečnostní opatření.
Dodržujte bezpečnostní odstup.
Akumulátor během přerušení práce, přepravy, skladování, údržby nebo opravy vždy vyjměte.
4.1.2 Akumulátor
Varovné symboly na akumulátoru mají následující význam:
Dodržujte bezpečnostní pokyny a jejich opatření.
Návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.
Akumulátor chraňte před horkem a ohněm.
Akumulátor neponořujte do kapalin.
4.1.3 Nabíječka
Varovné symboly na nabíječce mají následující význam:
Dodržujte bezpečnostní pokyny a jejich opatření.
Návod k použití je třeba si přecíst, porozumět mu a uložit ho pro další potřebu.
4 Bezpečnostní pokyny česky
Nabíječku chraňte před deštěm a vlhkem.
4.1.4 Ochranný kryt pro žací hlavy
Varovné symboly na ochranném krytu pro žací hlavy mají následující význam:
Tento ochranný kryt používejte pro žací hlavy.
Tento ochranný kryt nepoužívejte pro trojramenné vyžínací nože.
4.2 Řádné používání
Lehký vyžínač na dokončovací práce/zarovnávač travnatých okrajů (vyžínač) STIHL FSA 30.0 slouží k vyžínání suché trávy.
Vyžínač nesmí být používán za deště.
Akumulátor STIHL AS napájí vyžínač energií.
▲ VAROVÁNÍ
■ Akumulátory a nabíječky, které nejsou firmou STIHL pro vyžínač povoleny, mohou způsobit požáry a exploze. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
- Vyžínač používejte s akumulátorem STIHL AS.
■ Pokud vyžínač, akumulátor nebo nabíječka nejsou používány dle svého účelu, může dojít k těžkým úrazům či úmrtí osob a mohou vzniknout věcné škody.
- Vyžínač, akumulátor a nabíječku používejte tak, jak je to popsáno v tomto návodu k použití.
4.3 Požadavky na uživatele
⚠️ VAROVÁNÍ
■ Uživatelé bez instruktáže nemohou rozpoznat nebo dobře odhadnout nebezpečí hrozící z vyžínače, akumulátoru a nabíječky. Uživatel nebo jiné osoby mohou utrpět těžká nebo smrtelná zranění.
▶ Návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.
▶ Pokud se vyžínač, akumulátor nebo nabíječka předávají jiné osobě: předejte i návod k použití.
- Zajistěte, aby uživatel splňoval níže uvedené požadavky:
– Uživatel je odpočatý.
– Uživatel je tělesně, senzoricky a duševně schopen vyžínač, akumulátor a nabíječku obsluhovat a pracovat s nimi. Pokud je uživatel tělesně, senzoricky a duševně způsobilý pouze částečně, smí s výrobkem pracovat pouze pod dohledem nebo po zaškolení odpovědnou osobou.
– Uživatel nemůže rozpoznat a dobre odhadnout nebezpečí hrozící z vyžínače, akumulátoru a nabíječky.
– Uživatel je plnoletý nebo bude podle národních předpisů pod dohledem zaškolován pro výkon povolání.
- Uživatel obdržel instruktáž od odborného prodejce STIHL nebo od osoby znalé odborné tématiky ještě dříve, než začne s vyžínačem poprvé pracovat a poprvé použije nabíječku.
– Uživatel není pod vlivem alkoholu, léků nebo drog.
▶ V případě nejasností: vyhledejte odborného prodejce STIHL.
4.4 Oblečení a vybavení
⚠️ VAROVÁNÍ
■ Během práce mohou být předměty vymrštěny velkou rychlostí nahoru. Uživatel se může zranit.
▶ Noste těsně přiléhající ochranné brýle. Vhodné ochranné brýle byly přezkoušeny podle normy EN 166 nebo podle národních předpisů a na trhu jsou k dostání s patřičným označením.
▶ Noste ochranu obličeje.
▶ Noste dlouhé kalhoty z odolného materiálu.
■ Během práce může dojít k rozvíření prachu. Vdechovaný prach může poškodit zdraví a vyvolat alergické reakce.
- Pokud bude rozvířen prach: noste ochrannou protiprachovou masku.
■ Nevhodné oblečení se může zachytit v dřevnatém porostu, houští a ve vyžínači. Uživatelé bez vhodného oděvu mohou utrpět těžká zranění.
▶ Noste těsně přiléhající oděv.
▶ Šály a ozdoby odložte.
česky 4 Bezpečnostní pokyny
■ Během práce se může uživatel dostat do kontaktu s rotujícím řezným/žacím nástrojem. Uživatel tím může utrpět těžké zranění.
▶ Noste obuv z odolného materiálu.
▶ Noste dlouhé kalhoty z odolného materiálu.
■ Během montáže a demontáže žacího nástroje a během čištění nebo údržby se může uživatel dostat do kontaktu s žacím nástrojem nebo s odřezávacím nožem. Uživatel se může zranit.
- Noste pracovní rukavice z odolného materiálu.
■ Pokud nosí uživatel nevhodnou obuv, může uklouznout. Uživatel se může zranit.
- Noste pevnou uzavřenou obuv s hrubou podrážkou.
4.5 Pracovní pásmo a okolí
4.5.1 Vyžínač
⚠️ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nemohou rozpoznat ani odhadnout nebezpečí hrozící vyžínačem a do výšky vymrštěnými předměty. Nezúčastněné osoby, děti a zvířata mohou utrpět těžká zranění a může dojít k věcným škodám.
- Dbát na to, aby nezúčastněné osoby, děti a zvířata zachovaly odstup 15 m od pracovního okruhu.
- Od predmětů zachovávat odstup 15 m.
▶ Vyžínač nenechávat bez dohledu. - Zajistit, aby si děti s vyžínačem nemohly hrát.
■ Vyžínač není chráněn proti vodě. Pokud by se pracovalo v dešti nebo ve vlhkém prostředí, může dojít k úrazu elektrickým proudem. Uživatel může být zraněn a vyžínač může být poškozen.
- Nikdy nepracovat v dešti ani ve vlhkém okolí.
■ Elektrické komponenty vyžínače mohou vytvářet jiskry. Jiskry mohou ve snadno hořlavém nebo explozivním okolí vyvolat požáry nebo exploze. Může tím dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
- Nikdy nepracovat ve snadno hořlavém nebo explozivním okolí.
4.5.2 Akumulátor
⚠️ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nemohou rozpoznat ani odhadnout nebezpečí akumulá-
toru. Nezúčastněné osoby, děti a zvířata mohou být těžce zraněny.
▶ Nezúčastněné osoby, děti a zvířata nepouštějte do blízkosti stroje.
- Akumulátor nenechávejte bez dozoru.
- Zajistěte, aby si děti nemohly s akumuláto- rem hrát.
■ Akumulátor není chráněn proti všem okolním vlivům. Pokud je akumulátor vystaven určitým okolním vlivům, může začít hořet nebo explodovat, nebo může dojít k jeho neopravitelnému poškození. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Akumulátor chraňte před horkem a ohněm.
- Akumulátor neházet do ohně.
- Akumulátor nenabíjejte, nepoužívejte a neskladuje mimo uvedené teplotní rozsahy, 20.5.
- Akumulátor neponořujte do kapalin.
- Akumulátor nepřibližujte ke kovovým malým předmětům.
- Akumulátor nevystavujte vysokému tlaku.
- Akumulátor nevystavujte mikrovlnám.
- Akumulátor chraňte před chemikáliemi a solemi.
4.5.3 Nabíječka
▲ VAROVÁNÍ
- Nezúčastněné osoby, děti nemohou rozpoznat ani odhadnout nebezpečí nabíječky a elektrického proudu. Nezúčastněné osoby, děti a zvířata mohou být těžce zraněny nebo usmrceny.
- Nezúčastněné osoby, děti a zvířata nepouštějte do blízkosti stroje.
- Zajistěte, aby si děti nemohly s nabíječkou hrát.
■ Nabíječka není chráněna proti vodě. Pokud by se pracovalo v dešti nebo ve vlhkém prostředí, může dojít k úrazu elektrickým proudem. Uživatel může být zraněn a nabíječka se může poškodit.
- Nikdy nepracujte v dešti ani ve vlhkém prostředí.
■ Nabíječka není chráněna před všemi okolními vlivy. Pokud je nabíječka vystavena určitým okolním vlivům, může začít hořet nebo explodovat. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
4 Bezpečnostní pokyny česky
- Skladujte nabíječku v uzavřeném a suchém prostoru.
- Nikdy nabíječku nepoužívejte ve snadno hořlavém a explozivním prostředí.
- Nikdy nabíječku nepoužívejte na snadno hořlavém podkladu.
▶ Nabíječku nepoužívejte a neskladuje mimo uvedené teplotní rozsahy, 20.5.
- Osoby mohou zakopnout o připojovací kabel. Mohlo by dojít k poranění osob a poškození nabíječky.
- Připojovací kabel nainstalujte naplocho na zem.
4.6 Bezpečnosti odpovídající stav
4.6.1 Vyžínač
Vyžínač je ve stavu odpovídajícím bezpečnosti, když jsou splněny níže uvedené podmínky:
– Vyžínač není poškozen.
– Vyžínač je čistý a suchý.
– Ovládací prvky fungují a nejsou změněny.
- Stroj je osazen jednou z kombinací žacího nástroje a ochranného krytu, které jsou uvedeny v tomto návodu k použití.
– Žací nástroj a ochranný kryt jsou správně namontovány.
– Je namontováno pouze originální příslušenství STIHL určené pro tento vyžínač.
– Příslušenství je namontováno správně.
⚠️ VAROVÁNÍ
■ Ve stavu neodpovídajícím bezpečnosti nemohou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Pracujte s nepoškozeným vyžínačem.
▶ Pokud je vyžínač znečištěný nebo mokrý: vyžínač vyčistěte a nechejte uschnout.
Vyžínač nikdy nepozměňujte. Výjimka: montáž kombinace uvedené v tomto návodu k použití sestávající z žacího nástroje a ochranného krytu.
- Pokud ovládací prvky nefungují: s vyžínačem nepracujte.
- Stroj neosazujte žacími nástroji z kovu.
▶ Stroj osazujte originálním příslušenstvím STIHL určeným pro tento vyžínač.
- Žací nástroj a ochranný kryt namontujte tak, jak je to popsáno v tomto návodu k použití.
▶ Příslušenství namontujte tak, jak je to popsáno v tomto návodu k použití nebo v návodu k použití daného příslušenství.
- Do otvorů vyžínače nikdy nestrkejte žádné předměty.
- Opotřebované nebo poškozené informační štítky vyměňte.
▶ V případě nejasností: vyhledejte odborného prodejce STIHL.
4.6.2 Ochranný kryt
Ochranný kryt je v bezpečnosti odpovídajícím stavu, když jsou splněny níže uvedené podmínky:
– Ochranný kryt není poškozen.
– Odřezávací nůž je správně namontován.
▲ VAROVÁNÍ
■ V bezpečnosti neodpovídajícím stavu nemohou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Uživatel tím může utrpět těžké zranění.
- Pracovat s nepoškozeným ochranným krytem.
- Pracovat se správně namontovaným odřezávacím nožem.
▶ V případě stávajících nejasností: vyhledat odborného prodejce výrobků STIHL.
4.6.3 Žací hlava
Žací hlava je ve stavu odpovídajícím bezpečnosti, když jsou splněny níže uvedené podmínky:
– Žací hlava není poškozená.
– Žací hlava není zablokovaná.
– Žací hlava je správně namontována a pevně utažena.
– Žací struny jsou správně namontované.

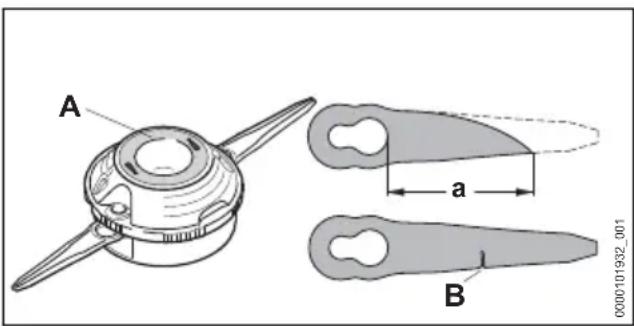

– Pokud bude použita žací hlava PolyCut s plastovými noži:
– Plastové nože musejí být nepoškozené a bez prasklin.
– Plastové nože jsou správně vestavěné.
– Meze opotřebení nejsou překročeny.
▲ VAROVÁNÍ
■ Pokud by části žací hlavy, žacích strun nebo plastových nožů nebyly ve stavu odpovídajícím bezpečnosti, mohly by se uvolnit a být odmrštěny. Osoby mohou utrpět těžká zranění.
- Pracujte s nepoškozenou žací hlavou.
▶ Pokud bude použita žací hlava PolyCut s plastovými noži: pracujte s nepoškozenými plastovými noži. - Žací struny nebo plastové nože nenahra-zujte předměty z kovu.
▶ Dbejte na meze opotřebení a dodržujte je.
▶ V případě nejasností: vyhledejte odborného prodejce výrobků STIHL.
4.6.4 Akumulátor
Akumulátor je v bezpečnosti odpovídajícím stavu, když jsou splněny níže uvedené podmínky:
– Akumulátor není poškozen.
– Akumulátor je čistý a suchý.
– Akumulátor funguje a není pozměněn.
▲ VAROVÁNÍ
■ Ve stavu neodpovídajícím bezpečnosti nemůže akumulátor již bezpečně fungovat. Osoby mohou utrpět těžká zranění.
- Pracujte s nepoškozeným a fungujícím akumulátorem.
▶ Poškozený nebo defektní akumulátor nenabíjejte.
- Pokud je akumulátor znečištený: akumulátor vyčistit a nechat uschnout.
- Pokud je akumulátor mokrý nebo vlhký: akumulátor nechat uschnout, 20.6.
- Do otvorů akumulátoru nestrkejte žádné předměty.
▶ Elektrické kontakty akumulátoru nespojujte a nezkratujte kovovými předměty.
- Opotřebované nebo poškozené informační štítky vyměňte.
■ Z poškozeného akumulátoru může vytékat kapalina. Pokud by se kapalina dostala do styku s pokožkou nebo očima, může dojít k podráždění pokožky či očí.
▶ Zabraňte kontaktu s kapalinou.
▶ Pokud došlo ke kontaktu s pokožkou: dotčená místa pokožky umyjte velkým množstvím vody a mýdlem.
▶ Pokud došlo ke kontaktu s očima: vyplachujte oči nejméně po dobu 15 minut velkým množstvím vody a vyhledejte lékaře.
■ Poškozený nebo defektní akumulátor může být nezvykle cítit, může kouřit nebo hořet. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
▶ Pokud je akumulátor neobvykle cítit nebo kouří: akumulátor nepoužívejte a nepřibližujte ho k hořlavým látkám.
- Pokud akumulátor hoří: pokuste se uhasit akumulátor hasicím přístrojem nebo vodou.
4.6.5 Nabíječka
Nabíječka je ve stavu odpovídajícím bezpečnosti, když jsou splněny níže uvedené podmínky:
– Nabíječka není poškozená.
– Nabíječka je čistá a suchá.
▲ VAROVÁNÍ
■ Ve stavu neodpovídajícím bezpečnostním požadavkům nemohou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
▶ Používejte nepoškozenou nabíječku.
▶ Pokud je nabíječka znečištěná nebo mokrá: nabíječku vyčistěte a nechejte uschnout.
▶ Nabíječku nepozměňujte.
- Do otvorů nabíječky nestrkejte žádné předměty.
▶ Elektrické kontakty nabíječky nespojujte a nezkratujte kovovými předměty.
▶ Nabíječku nikdy neotvírejte.
4.7 Pracovní postup
▲ VAROVÁNÍ
■ Uživatel již v určitých situacích nemůže soustředěně pracovat. Uživatel může zakopnout, upadnout a těžce se zranit.
▶ Pracujte klidně a s rozvahou.
▶ Pokud jsou světelné podmínky a viditelnost špatné: s vyžínačem nepracujte.
▶ Vyžínač obsluhujte sám/sama.
▶ Dávejte pozor na překážky.
- Při práci stůjte na zemi a udržujte rovnováhu.
▶ Pokud se dostaví známky únavy: udělejte si pracovní přestávku.
- Otáčející se řezný/žací nástroj může uživatele pořezat. Uživatel tím může utrpět těžké zra-nění.
- Nikdy se nedotýkat točícího se řezného/žacího nástroje.
▶ Pokud je řezný/žací nástroj blokován nějakým předmětem: vyžínač vypnout a akumulátor vyjmout. Teprve potom předmět odstraňte.
■ Pokud se vyžínač během práce změní nebo se chová nezvyklým způsobem, může být v provozně nebezpečném stavu. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Ukončete práci, vyjměte akumulátor a vyhledejte odborného prodejce STIHL.
■ Během práce může vyžínač způsobit vznik vibrací.
▶ Noste rukavice.
- Práci přerušujte přestávkami.
▶ Pokud se vyskytnou náznaky poruch prokrvení: vyhledejte lékaře.
4 Bezpečnostní pokyny česky
■ Pokud během práce řezný/žací nástroj narazí na nějaký cizí předmět, může být takový předmět (nebo jeho části) velkou rychlostí vymrštěn nahoru. Může dojít k úrazům osob a ke vzniku věcných škod.
- Z pracovního prostoru odstraňte cizí předměty.
■ Pokud narazí točící se řezný nástroj na nějaký tvrdý předmět, mohou vzniknout jiskry a řezný nástroj se může poškodit. Jiskry mohou ve snadno vznětlivém prostředí vyvolat požáry. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
- Nikdy nepracujte ve snadno vznětlivém prostředí.
- Zajistěte, aby byl řezný nástroj ve stavu odpovídajícím bezpečnosti.
■ Když se pustí spínač, točí se řezný/žací nástroj ještě krátkou dobu dále. Může dojít k těžkému zranění osob.
▶ Počkat, až se řezný/žací nástroj dotočí.
4.8 Nabíjení
▲ VAROVÁNÍ
■ Během nabíjení může být poškozená nebo defektní nabíječka nezvykle cítit nebo kouřit. Může dojít k úrazům osob a ke vzniku věcných škod.
▶ Elektrickou vidlici vytáhněte ze zásuvky.
Nabíječka se může při nedostatečném odvodu teploty přehřát a způsobit požár. Může tím dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
▶ Nabíječku ničím nezakrývat.
4.9 Elektrické připojení
Kontakt s konstrukčními díly vedoucími elektrický proud může vzniknout z těchto příčin:
– Je poškozen připojovací kabel nebo prodlužovací kabel.
– Elektrická vidlice připojovacího kabelu nebo prodlužovacího kabelu je poškozená.
– Zásuvka není správně nainstalovaná.
▲ NEBEZPEČÍ
■ Kontakt s konstrukčními díly vedoucími elektrický proud může způsobit úraz elektrickým proudem. Uživatel může utrpět těžké nebo smrtelné zranění.
- Zajistěte, aby připojovací kabel, prodlužovací kabel a jejich elektrické vidlice nebyly poškozeny.
Pokud je připojovací kabel nebo prodlužovací kabel poškozen:
▶ Poškozeného místa se nedotýkejte.
▶ Vytáhněte elektrickou vidlici ze zásuvky.
▶ Připojovacího kabelu, prodlužovacího kabelu a jejich elektrických vidlic se dotý-kejte pouze suchýma rukama.
Zasuňte elektrickou vidlici připojovacího kabelu nebo prodlužovacího kabelu do správně nainstalované a zajištěné zásuvky s ochranným kontaktem.
▶ Připojte nabíječku přes proudový chránič (30 mA, 30 ms).
■ Poškozený nebo nevhodný prodlužovací kabel může vést k zásahu elektrickým proudem. Může dojít k těžkým úrazům nebo usmrcení osob.
- Používejte prodlužovací kabel se správným kabelovým průřezem, 20.4.
▲ VAROVÁNÍ
■ Během nabíjení může nesprávné síťové napětí nebo nesprávná síťová frekvence vést k přepětí v nabíječce. Nabíječka může být poškozena.
Zajistěte, aby síťové napětí a síťová frekvence elektrické sítě souhlasily s údaji na výkonovém štítku nabíječky.
■ Pokud je nabíječka připojena k vícenásobným zásuvkám, může během nabíjení dojít k přetížení elektrických součástí. Elektrické konstrukční díly se mohou zahřát a způsobit požár. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
Ujistěte se, že specifikace napájení na vícenásobné zásuvce nepřekračují specifikace uvedené na typovém štítku nabíječky a všech elektrických spotřebičů připojených k vícenásobné zásuvce.
■ Nesprávně instalovaný připojovací nebo prodlužovací kabel může být poškozen a existuje zde nebezpečí zakopnutí. Osoby mohou být zraněny a připojovací nebo prodlužovací kabel může být poškozen.
- Připojovací kabel a prodlužovací kabel uložte, ved'te a označte tak, aby o ně osoby nemohly zakopnout.
- Připojovací kabel a prodlužovací kabel vedte tak, aby nebyly napnuté nebo smotané.
- Připojovací kabel a prodlužovací kabel veďte tak, aby nemohly být poškozeny, zlo-meny, skřípnuty a neodíraly se.
- Připojovací kabel a prodlužovací kabel chraňte před horkem, olejem a chemikáliemi.
- Připojovací kabel a prodlužovací kabel ved'te po suchém podkladu.
česky 4 Bezpečnostní pokyny
■ Během práce se prodlužovací kabel zahřívá. Pokud teplo nemůže odcházet, může způsobit požár.
▶ V případě použití kabelového bubnu: kabelový buben kompletně odviňte.
■ Pokud jsou zdí vedeny elektrické kabely a trubky, může dojít při montáži nabíječky na zed' k jejich poškození. Kontakt s kabely vedoucími elektrický proud může vést k zásahu elektrickým proudem. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Zajistěte, aby na plánovaném místě nebyly ve zdi vedeny žádné elektrické kabely a trubky.

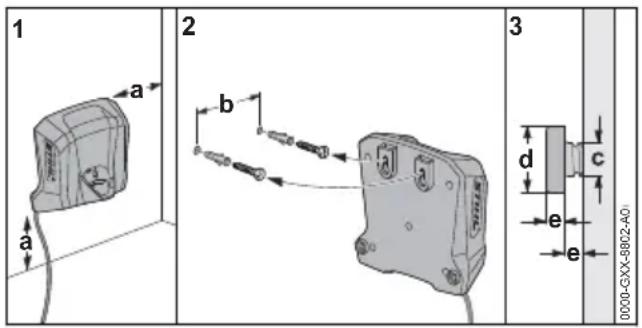

■ Pokud by nabíječka nebyla na zed' namontována tak, jak je to popsáno v tomto návodu k použití, může nabíječka nebo akumulátor spadnout dolů nebo se může nabíječka přespríliš zahřát. Může dojít k úrazům osob a ke vzniku věcných škod.
- Nabíječku namontujte na zed' tak, jak je to popsáno v tomto návodu k použití.
■ Pokud je nabíječka se vsazeným akumuláto- rem montována na zed, může akumulátor z nabíječky vypadnout. Může dojít k úrazům osob a ke vzniku věcných škod.
- Nejdříve na zed' připevněte nabíječku a pak vsad'te akumulátor.
4.10 Přeprava
4.10.1 Vyžínač
▲ VAROVÁNÍ
■ Během přepravy se může vyžínač převrátit nebo se pohybovat. Může dojít k úrazům osob a ke vzniku věcných škod.
- Akumulátor vyjmout.
- Vyžínač zajistit upínacími popruhy, řeme-nem nebo sít'kou tak, aby se nemohl pře-vrátit ani pohnout.
4.10.2 Akumulátor
▲ VAROVÁNÍ
■ Akumulátor není chráněn proti všem okolním vlivům. Pokud je akumulátor vystaven určitým okolním vlivům, může být poškozen a může dojít ke vzniku věcných škod.
▶ Poškozený akumulátor nepřepravujte.
▶ Pokud je součástí dodávky brašna: Akumulátor přepravujte v brašně, která je součástí dodávky.
■ Během přepravy se může akumulátor převrátit nebo pohnout. Může dojít k úrazům osob a ke vzniku věcných škod.
- Akumulátor v balení zabalte tak, aby se nemohl pohybovat.
- Balení zajistěte tak, aby se nemohlo pohybovat.
4.10.3 Nabíječka
▲ VAROVÁNÍ
■ Během přepravy se může nabíječka převrátit nebo pohnout. Může dojít k úrazům osob a ke vzniku věcných škod.
▶ Vytáhněte elektrickou vidlici ze zásuvky.
▶ Vyjměte akumulátor.
▶ Nabíječku přepravujte v brašně, která je součástí dodávky.
▶ Pokud v rozsahu dodávky není žádná brašna, nabíječku zajistěte upínacími popruhy, řemenem nebo sit'kou tak, aby se nemohla převrátit ani pohnout.

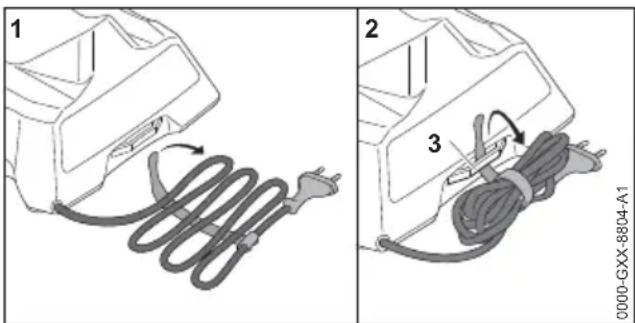

■ Připojovací kabel není určen k tomu, aby se za něj nabíječka nosila. Připojovací kabel a nabíječka tím mohou být poškozeny.
- Připojovací kabel sviňte a připevněte na nabíječku.
4.11 Skladování
4.11.1 Vyžínač
▲ VAROVÁNÍ
■ Děti nemohou rozpoznat ani odhadnout nebezpečí hrozící vyžínačem. Děti mohou utrpět těžké úrazy.
- Akumulátor vyjmout.
▶ Vyžínač skladovat mimo dosah dětí.
■ Elektrické kontakty na vyžínači a kovové konstrukční díly mohou vlivem vlhka korodovat. Vyžínač může být poškozen.
- Akumulátor vyjmout.
- Vyžínač skladovat v čistém a suchém stavu.
4.11.2 Akumulátor
▲ VAROVÁNÍ
■ Děti nemohou rozpoznat ani odhadnout nebezpečí vyplývající z akumulátoru. Děti mohou utrpět těžké úrazy.
5 Příprava vyžínače k práci česky
- Akumulátor skladujte mimo dosah dětí.
■ Akumulátor není chráněn proti všem okolním vlivům. Pokud je akumulátor vystaven určitým okolním vlivům, může dojít k neopravitelnému poškození.
- Akumulátor skladujte v čistém a suchém stavu.
- Skladujte akumulátor v uzavřeném prostoru.
- Akumulátor skladujte odděleně od vyžínače.
▶ Pokud je akumulátor uložen v nabíječce: Odpojte sít'ový konektor a uložte akumulátor se stavem nabití mezi 40 % a 60 % (2 zelená svítící světla LED). - Akumulátor je třeba skladovat v rámci zadaných teplotních mezí, 20.5.
4.11.3 Nabíječka
⚠️ VAROVÁNÍ
■ Děti nemohou rozpoznat ani odhadnout nebezpečí hrozící nabíječkou. Může dojít k těžkým úrazům nebo usmrcení dětí.
▶ Vytáhněte sít'ový konektor sítě.
▶ Skladujte nabíječku mimo dosah dětí.
■ Nabíječka není chráněna před všemi okolními vlivy. Pokud je nabíječka vystavena určitým okolním vlivům, může dojít k jejímu poškození.
▶ Vytáhněte sít'ový konektor sítě.
▶ Pokud je nabíječka příliš zahřátá: nechejte ji vychladnout.
- Skladujte nabíječku v čistém a suchém stavu.
- Skladujte nabíječku v uzavřeném prostoru.
▶ Nabíječku je třeba skladovat v rámci zadaných teplotních mezí, 20.5.
■ Připojovací kabel není určen k tomu, aby se za něj nabíječka nosila či zavěšovala. Připojovací kabel a nabíječka tím mohou být poškozeny.
▶ Nabíječku berte a držte za těleso.
▶ Nabíječku zavěste na závěsný držák na zdi.
4.12 Čištění, údržba a opravy
⚠️ VAROVÁNÍ
■ Pokud je během čištění, údržby nebo opravy vsazený akumulátor, může dojít k nechtěnému zapnutí vyžínače. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
▶ Vyjměte akumulátor.
■ Agresivní čisticí prostředky, čištění proudem vody nebo špičatými předměty mohou vyžínač, ochranný kryt, žací nástroj, akumulátor a nabíječku poškodit. Pokud nejsou vyžínač, ochranný kryt, žací nástroj, akumulátor nebo nabíječka správně vyčištěny, nemohou konstrukční díly již správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Osoby mohou utrpět těžká zranění.
- Čistěte vyžínač, ochranný kryt, žací nástroj, akumulátor a nabíječku tak, jak je to popsáno v tomto návodu k použití.
■ Pokud nejsou na vyžínači, ochranném krytu, žacím nástroji, akumulátoru nebo nabíječce správně prováděny údržbářské úkony nebo opravy, nemohou konstrukční díly již správně fungovat a bezpečnostní zařizení jsou vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Nikdy neopravujte vyžínač, ochranný kryt, žací nástroj, akumulátor a nabíječku sami a neprovádějte na nich údržbářské úkony.
- Pokud musejí být vyžínač, ochranný kryt, žací nástroj, akumulátor nebo nabíječka opravovány nebo na nich musejí být prováděny údržbářské úkony: vyhledejte odborného prodejce výrobků STIHL.
5 Příprava vyžínače k práci
5.1 Příprava vyžínače k práci
Před každým započetím práce se musí provést níže uvedené kroky:
- Zajistěte, aby se níže uvedené konstrukční díly nacházely v bezpečném stavu:
- Vyžínač, 4.6.1.
– Ochranný kryt, 14.6.2. - Žací hlava, 14.6.3.
- Akumulátor, 04.6.4.
– Nabíječka, 04.6.5.
▶ Zkontrolujte akumulátor, 11.3.
- Akumulátor zcela nabijte, 6.2.
▶ Vyčistěte vyžínač, 16.1.
▶ Namontujte ochranný kryt, 07.1.
▶ Namontujte distanční kus, 17.2.
- Namontujte nože nebo žací strunu, 📄.4.1 nebo 📄.5.1.
- Namontujte kruhovou trubkovou rukojet', 7.6.
▶ Nastavte délku tyče, 18.2.
▶ Nastavte kruhovou trubkovou rukojet', 18.3.
▶ Zkontrolujte ovládací prvky, 1.1.
▶ Pokud tyto kroky nelze provést: vyžínač nepoužívejte a vyhledejte odborného prodejce STIHL.
6 Nabíjení akumulátoru a světla LED
6.1 Montáž nabíječky na zed'
Nabíječka může být montována na zed'.
– Je použit vhodný připevňovací materiál.
– Nabíječka je ve vodorovné poloze.
Jsou dodrženy následující rozměry:
- a = nejméně 100 mm
- b = 54 mm
- c = 4,5 mm
- d = 9 mm
- e = 2,5 mm
6.2 Nabíjení akumulátoru
Délka doby nabíjení závisí na různých vlivech, např. na teplotě akumulátoru nebo na teplotě okolí. Aby se dosáhlo optimálního výkonu, dbejte na dodržování doporučených teplotních mezí, 20.6. Skutečná délka doby nabíjení se může odchylovat od uvedené délky doby nabíjení. Délka doby nabíjení je uvedena na adrese www.stihl.com/charging-times.
Když je elektrická vidlice zasunuta do zásuvky a akumulátor je vsazen do nabíječky, proces nabíjení se spustí automaticky. Po úplném nabití akumulátoru se nabíječka automaticky vypne.
Během nabíjení se akumulátor a nabíječka zahřívají.
Nabíječka (2) provede detekční test. LED (3) svítí cca 1 vteřinu zeleně a cca 1 vteřinu červeně.
▶ Uložte připojovací kabel (4).
- Akumulátor (1) vsad'te do vodítek nabíječky (2) a až na doraz ho zamáčkněte. LED (3) svítí nebo bliká zeleně. Akumulátor (1) se nabíjí.
▶ Pokud LED (3) již nesvítí: akumulátor (1) je zcela nabitý a může být z nabíječky (2) vyjmut.
▶ Pokud se nabíječka (2) již nebude používat: síťový konektor (5) vytáhněte ze zásuvky (6).
6.3 Indikace stavu nabití
▶ Vsad'te akumulátor.
▶ Stiskněte tlačítko (1).
Světla LED svítí po dobu cca 5 sekund zeleně a udávají stav nabití.
- Pokud pravé světlo LED bliká zeleně: nabijte akumulátor.
6.4 Světla LED na vyžínači
Světla LED mohou signalizovat stav nabití akumulátoru nebo poruchy. Světla LED mohou svítit nebo blikat zeleně nebo červeně.
Pokud světla LED svítí nebo blikají zeleně, je signalizován stav nabití.
▶ Pokud světla LED svítí nebo blikají červeně: odstraňte závady, 19.1.
Ve vyžínači nebo v akumulátoru je porucha.
6.5 LED na nabíječce
LED signalizuje stav nabíječky nebo její poruchy. LED může svítit zeleně nebo červeně nebo blikat.
Pokud LED svítí nebo bliká zeleně, akumulátor se nabíjí.
▶ Pokud LED svítí nebo bliká červeně: odstraňte závady, 📄 19.1.
V nabíječce nebo v akumulátoru je porucha.
7 Smontování vyžínače česky

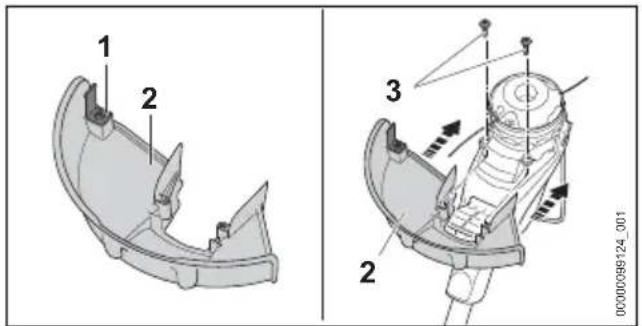

7 Smontování vyžínače
▶ Vypněte vyžínač a vyjměte akumulátor.
Odřezávací nůž (1) je již do ochranného krytu (2) vestavěn a nesmí být demontován.
- Nasuňte ochranný kryt (2) až na doraz do vodítek na tělese.
Ochranný kryt (2) leží v jedné rovině s tělesem.
- Šrouby (3) zašroubujte a utáhněte.
Ochranný kryt (2) nesmí být opětně demontován.
7.2 Montáž distančního kusu
▶ Vypněte vyžínač a vyjměte akumulátor.
Distanční kus (1) se nemusí opět demontovat.
7.3 Montáž a demontáž žací hlavy
7.3.1 Montáž žací hlavy
▶ Vypněte vyžínač a vyjměte akumulátor.
Kolo ventilátoru (2) nasuňte na hřídel (3) tak, aby lopatky kola ventilátoru (2) směřovaly dolů.
Pokud není kolo ventilátoru namontováno, nebude elektromotor dostatečně chlazen a vyžínač se bude během práce vypínat.
▶ Kolo ventilátoru (2) pevně držte rukou.
- Žací hlavu (1) nasadte na hřídel (3) a rukou jí otáčejte ve směru chodu hodinových ručiček a pevně ji utáhněte.

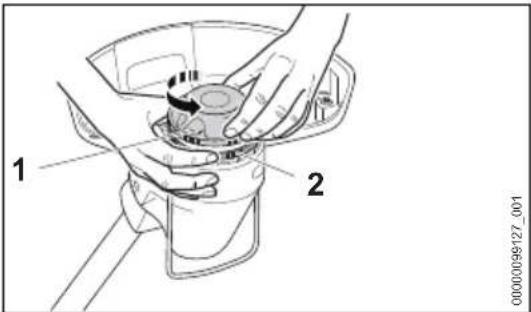

7.3.2 Demontáž žací hlavy
▶ Vypněte vyžínač a vyjměte akumulátor.
▶ Kolo ventilátoru (2) pevně držte rukou.
- Žací hlavu (1) vyšroubujte v protisměru chodu hodinových ručiček.
▶ Kolo ventilátoru sejměte.
7.4 Montáž a demontáž nože
7.4.1 Montáž nože
▶ Vypněte vyžínač a vyjměte akumulátor.
- Nože vložte na dobu mezi 12°hodinami a 24 hodinami do nádrže s vodou.
Nože jsou pak elastické.
▶ Nůž (1) táhněte směrem ven tak, až se objímka (2) zajistí v malém otvoru nože (1).
7.4.2 Demontáž nože
▶ Vypněte vyžínač a vyjměte akumulátor.
česky 8 Nastavení vyžínače pro uživatele
▶ Nůž (1) sejměte směrem nahoru.
7.5 Montáž a demontáž žací struny
7.5.1 Montáž žací struny
▶ Vypněte vyžínač a vyjměte akumulátor.
- Žací struny vložte na dobu mezi 12°hodinami a 24 hodinami do nádrže s vodou.
- Žací struny jsou pak elastické.
- Žací strunu prostrčte shora levým otvorem tak, až konec žací struny skončí u symbolu.
- Krátký konec žací struny pevně držte.
- Za dlouhý konec žací struny zatáhněte tak, až žací struna pevně sedí na žací hlavě.
- Žací struny odřízněte tak, aby dosahovaly k odřezávacímu noži.
7.5.2 Demontáž žací struny
▶ Vypněte vyžínač a vyjměte akumulátor.
- Krátký konec žací struny vysuňte nahoru z žací hlavy.
- Krátký konec žací struny vytáhněte nahoru z žací hlavy.
- Žací strunu vytáhněte z žací hlavy.

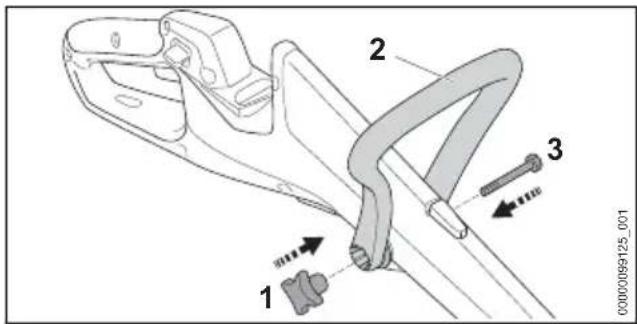

7.6 Montáž kruhové trubkové ruko- jeti
▶ Vypněte vyžínač a vyjměte akumulátor.
Kruhovou trubkovou rukojet' (2) vyrovnejte tak, aby se vybrání pro hvězdicovou roubíkovou matici (1) nacházelo vpravo od ovládací ruko-jeti.
▶ Ramena kruhové trubkové rukojeti (2) roz-tlačte od sebe a kruhovou trubkovou ruko-jeť (2) nasad’te na ovládací rukojeť tak, až se kruhová trubková rukojeť (2) zajistí.
- Šroub (3) prosuňte otvorem.
- Hvězdicovou roubíkovou matici (1) našrou-bujte a utáhněte.
Kruhová trubková rukojeť (2) nemusí být opět demontována.
8 Nastavení vyžínače pro uživatele
8.1 Nastavení úhlu tyče
Tyč může být v závislosti na tělesné výšce uživatele nastavena do různých úhlů.
▶ Vypněte vyžínač a vyjměte akumulátor.
▶ Tyč (2) nakloňte do požadované polohy (A až D) tak, až se zajistí.
▶ Pust'te odjištění (1).
9 Vsazení a vyjmutí akumulátoru česky
8.2 Nastavení délky tyče
Tyč může být v závislosti na tělesné výšce uživatele nastavena na různé délky.
▶ Vypněte vyžínač a vyjměte akumulátor.
- Držte ovládací rukojeť.
- Tyč (2) vytáhněte nebo posuňte do požadované polohy.
▶ Blokovací tlačítko (1) pust'te.
- Tyč (2) mírně posunujte tak, až se zajistí.
8.3 Nastavení kruhové trubkové rukojeti
Kruhová trubková rukojeť může být v závislosti na tělesné výšce uživatele nastavena do různých poloh.
▶ Vypněte vyžínač a vyjměte akumulátor.
▶ Povolte hvězdicovou roubíkovou matici (1).
- Vyklopte kruhovou trubkovou rukojeť (2) do požadované polohy.
- Hvězdicovou roubíkovou matici (1) pevně utáhněte.
8.4 Přestavba vyžínače na zarovnávač okrajů
▶ Vypněte vyžínač a vyjměte akumulátor.
▶ Blokovací tlačítko (1) stiskněte a držte je stisknuté.
▶ Ovládací rukojet' (2) pootočte o 90° tak, až se zajistí.
▶ Blokovací tlačítko (1) pust'te.
▶ Stiskněte odjištění (4) a držte je stisknuté.
▶ Tyč (3) skloňte do nejplošší polohy E tak, až se zajistí.
▶ Pust'te odjištění (4).
9 Vsazení a vyjmutí akumu- látoru
9.1 Vsazení akumulátoru
Akumulátor (1) se s kliknutím zajistí.
Zmáčkněte obě zarážkové pojistky (1). Akumulátor (2) je odjištěný a lze ho vyjmout.
10 Zapnutí a vypnutí vyžínače

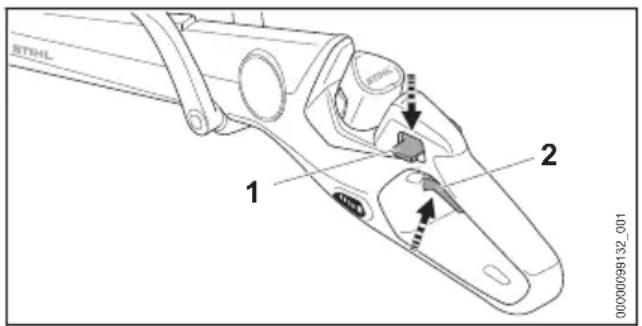

10.1 Zapnutí vyžínače
- Vyžínač držte druhou rukou za kruhovou trubkovou rukojeť tak, aby palec obepínal kruhovou trubkovou rukojeť.
- Stiskněte aretační páčku (1) palcem a držte ji stisknutou.
- Ukazováčkem stiskněte spínač (2) a stisknutý ho držte.
Vyžínač akceleruje a žací nástroj se točí. Are- tační páčka (1) může být puštěna.
10.2 Vypnutí vyžínače
▶ Pust'te spínač.
▶ Počkejte, až se žací nástroj přestane točit.
▶ Pokud se žací nástroj točí dále: vyjměte akumulátor a vyhledejte odborného prodejce výrobků STIHL.
Vyžínač je defektní.
11 Kontrola vyžínače a aku- mulátoru
11.1 Kontrola ovládacích prvků
Blokovací páka a řadicí páka
▶ Vyjměte akumulátor.
- Pokuste se stisknout spínač bez stisknutí are-tační páčky.
▶ Pokud se spínač dá stisknout: vyžínač nepoužívejte dál a vyhledejte odborného prodejce výrobků STIHL.
Aretační páčka je defektní.
- Stiskněte aretační páčku a držte ji stisknutou.
- Stiskněte spínač a opět ho pust'te.
- Pokud se spínač pohybuje těžce nebo se neodpruží do výchozí polohy: vyžínač nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
Spínač je defektní.
Zapnutí vyžínače
▶ Vsad'te akumulátor.
42 0458-039-9801-A
▶ Stiskněte aretační páčku a držte ji stisknutou.
▶ Stiskněte spínač a držte ho stisknutý. Žací nástroj se točí.
▶ Pokud 3 LED blikají červeně: vyjměte akumulátor a vyhledejte odborného prodejce výrobků STIHL.
Ve vyžínači je porucha.
▶ Pust'te spínač.
Žací nástroj se po krátké době již netočí.
▶ Pokud se žací nástroj točí dále: vyjměte akumulátor a vyhledejte odborného prodejce výrobků STIHL.
Vyžínač je defektní.
11.2 Kontrola žacího nástroje
▶ Vypněte vyžínač a vyjměte akumulátor.
▶ Pokud je vzdálenost mezi velkým otvorem na noži a špičkou jednoho nože menší než a = 45 mm: vyměňte oba nože.
▶ Pokud je poškozen jeden nůž (B): vyměňte oba nože.
▶ Vsad'te akumulátor.
▶ Stiskněte tlačítko na vyžínači.
Světla LED svítí nebo blikají.
▶ Pokud světla LED nesvítí nebo neblikají: vyžínač a akumulátor nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
Ve vyžínači nebo v akumulátoru je porucha.
12 Práce s vyžínačem

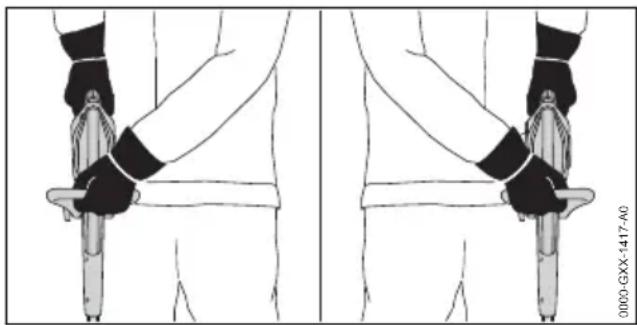

12.1 Jak vyžínač držet a vést
13 Po skončení práce česky
- Vyžínač držet pevně jednou rukou za ovládací rukojet' tak, aby palec obepínal ovládací ruko-jet'.
- Vyžínač držet druhou rukou za kruhovou trubkovou rukojeť tak, aby palec obepínal kruhovou trubkovou rukojeť.
12.2 Zarovnávání okrajů
- Vyžínač přestavte na zarovnávač okrajů.
- Vyžínač ved'te podél travnatého okraje.
- Pokud má být dodržena stejná vzdálenost od země: zcela vyklopte distanční kus.

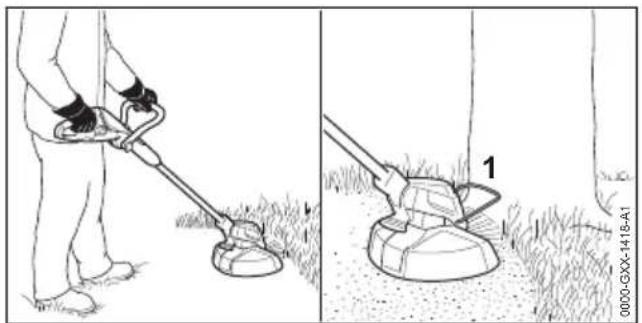

12.3 Vyžínání
Vzdálenost žacího nástroje od země určuje výšku kosení.
▶ Pohybujte vyžínačem pravidelně sem a tam.
▶ Pomalu a kontrolovaně kráčejte vpřed.
▶ Pokud se pracuje s distančním kusem (1): distanční kus (1) zcela vyklopte.
Aby se dosáhlo optimálního výkonu, dbejte na dodržování doporučených teplotních mezí, 20.6.
12.4 Doseřízení žacích strun na žacích hlavách AutoCut
Točící se žací hlavu krátce přitiskněte k zemi. Tím se doseřídí přibližně o 30 mm. Odřezávací nůž v ochranném krytu automaticky odřízne žací struny na správnou délku.
Pokud jsou žací struny kratší než 25 mm, nemohou být automaticky doseřízeny.
▶ Vypněte vyžínač a vyjměte akumulátor.
- Stiskněte a podržte tlačítko na žací hlavě.
- Žací struny vytáhněte rukou.
▶ Pokud žací struny již nemohou být vytaženy: těleso cívky s žacími strunami vyměňte. Těleso cívky je prázdné.
13 Po skončení práce
13.1 Po skončení práce
▶ Vypněte vyžínač a vyjměte akumulátor.
- Pokud je vyžínač mokrý: nechejte vyžínač uschnout.
▶ Pokud je akumulátor mokrý nebo vlhký: akumulátor nechat uschnout, 20.6.
▶ Vyčistěte vyžínač.
▶ Vyčistěte ochranný kryt.
▶ Vyčistěte žací nástroj.
▶ Vyčistěte akumulátor.
14 Přeprava
14.1 Přeprava vyžínače
▶ Vypněte vyžínač a vyjměte akumulátor.
Nošení vyžínače
- Vyžínač noste jednou rukou za tyč tak, aby žací nástroj směřoval dozadu a vyžínač byl vyvážený.
Přeprava vyžínače ve vozidle
- Vyžínač zajistěte tak, aby se nemohl převrátit ani pohnout.
15 Skladování
15.1 Skladování vyžínače
▶ Vypněte vyžínač a vyjměte akumulátor.
▶ Vyžínač skladujte tak, aby byly splněny níže uvedené podmínky:
– Vyžínač se nemůže převrátit nebo pohnout.
– Vyžínač je mimo dosah dětí.
– Vyžínač je čistý a suchý.
▶ Pokud se vyžínač bude skladovat déle než 30 dní: demontujte řezný/žací nástroj.

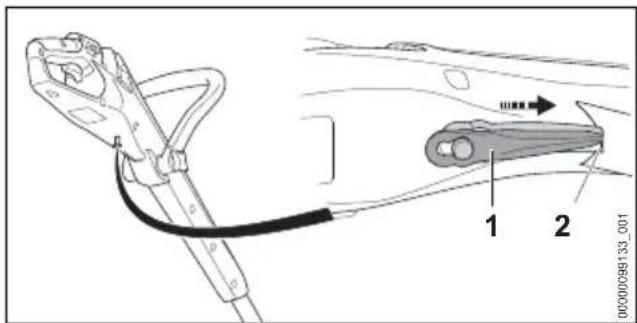

15.2 Skladování nožů
Až 6 nožů může být skladováno přímo na vyžínači.
▶ Nože (1) zavěste na spodní straně vyžínače.
- Špičku nože (1) vsuňte do otvoru (2) ve vyžínači.
▶ Další nůž zavěste nad něj.
15.3 Skladování akumulátoru
STIHL doporučuje skladovat akumulátor ve stavu nabití mezi 40 % a 60 % (2 zeleně svítící LED).
- Akumulátor skladujte tak, aby byly splněny níže uvedené podmínky:
– Akumulátor je mimo dosah dětí.
– Akumulátor je čistý a suchý.
– Akumulátor je v uzavřeném prostoru.
– Akumulátor je oddělen od vyžínače. - Pokud je akumulátor uložen v nabíječce: Odpojte sít'ový konektor a uložte akumulátor se stavem nabití mezi 40 % a 60 % (2 zelená svítící světla LED).
– Akumulátor neskladujte mimo udávané teplotní rozsahy, 📄 20.5.
UPOZORNĚNÍ
■ Pokud se akumulátor neskladuje tak, jak je popsáno v tomto návodu k použití, může dojít k jeho úplnému vybití a nevratnému poškození.
- Před uskladněním vybitý akumulátor nabijte. STIHL doporučuje skladovat akumulátor ve stavu nabití mezi 40 % a 60 % (2 zeleně svítící LED).
- Akumulátor skladujte odděleně od vyžínače.
15.4 Skladování nabíječky
▶ Vytáhněte sít'ový konektor ze zásuvky.
▶ Skladujte nabíječku tak, aby byly splněny níže uvedené podmínky:
– Nabíječka je mimo dosah dětí.
– Nabíječka je čistá a suchá.
– Nabíječka je v uzavřeném prostoru.
– Nabíječka není zavěšená za připojovací kabel nebo za držák (3) pro připojovací kabel.
– Nabíječku neskladujte mimo udávané teplotní rozsahy, 20.5.
16 Čištění
16.1 Čištění vyžínače
▶ Vypněte vyžínač a vyjměte akumulátor.
▶ Vyžínač vyčistěte vlhkým hadrem.
- Odstraňte z akumulátorové šachty cizí předměty a vyčistěte akumulátorovou šachtu vlhkým hadrem.
- Elektrické kontakty v akumulátorové šachtě vyčistěte štětcem nebo měkkým kartáčem.
- Pásmo pod kolem ventilátoru vyčistěte štět-cem nebo měkkým kartáčem.
16.2 Čištění ochranného krytu a žacího nástroje
▶ Vyžínač vypnout a vyjmout akumulátor.
▶ Ochranný kryt a žací nástroj vyčistit vlhkým hadrem nebo měkkým štětcem.
16.3 Čištění akumulátoru
- Akumulátor vyčistit vlhkým hadrem.
16.4 Čištění nabíječky
▶ Vytáhněte elektrickou vidlici ze zásuvky.
▶ Nabíječku vyčistěte vlhkým hadrem.
▶ Elektrické kontakty nabíječky vyčistěte štět-cem nebo měkkým kartáčem.
17 Údržba
17.1 Časové intervaly pro údržbu
Časové intervaly pro údržbu jsou závislé na okolních podmínkách a na pracovních podmínkách. STIHL doporučuje níže uvedené časové intervaly pro údržbu:
Ročně
- Vyžínač nechat zkontrolovat odborným prodejcem STIHL.
18 Oprava
18.1 Oprava vyžínače, žacího nástroje, akumulátoru a nabí-ječky
Uživatel nemůže vyžínač, žací nástroj, akumulátor a nabíječku opravovat sám.
▶ Pokud je vyžínač nebo žací nástroj poškozen: vyžínač nebo žací nástroj nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
▶ Pokud je akumulátor defektní nebo poškozený: akumulátor vyměňte.
19 Odstranění poruch česky
- Pokud je nabíječka defektní nebo poškozená: nabíječku vyměňte.
▶ Pokud je připojovací kabel defektní nebo poškozený: nabíječku nepoužívejte a připojo-
vací kabel nechejte vyměnit u odborného pro- dejce výrobků STIHL.
19 Odstranění poruch
19.1 Odstranění poruch na vyžínači nebo akumulátoru
| Porucha Světla LED na vyžínači | Příčina Odstranění závady | ||
| Vyžínač se při zapnutí nero- zběhne. | 1 LED bliká zeleně. | Stav nabití vyžínače je příliš nízký. | ► Nabijte akumulátor. |
| 1 LED svítí červeně. | Akumulátor je příliš teplý nebo příliš stu- dený. | ► Vyjměte akumulátor.► Nechejte akumulátor vychladnout nebo zahřát. | |
| 3 LED blikají červeně. | Vyžínač je příliš teplý. | ► Vyjměte akumulátor.► Vyžínač nechejte vychladnout. | |
| 4 LED blikají červeně. | V akumulátoru došlo k poruše. | ► Vyjměte akumulátor.► Vyčistěte elektrické kontakty v akumulá- torové šachtě.► Vsad'te akumulátor.► Zapněte vyžínač.► Pokud 4 světla LED i nadále červeně bli- kaji: akumulátor nepoužívejte a vyhle- dejte odborného prodejce výrobků STIHL. | |
| Elektrické spojení mezi vyžínačem a akumulátorem je přerušeno. | ► Vyjměte akumulátor.► Vyčistěte elektrické kontakty v akumulá- torové šachtě.► Vsad'te akumulátor. | ||
| Je vlhký vyžínač nebo | akumulátor. | ► Vyžínač nebo akumulátor nechte uschnout, ☐20.6. | |
| Žací nástroj je zase- | knutý. | ► Vyjměte akumulátor.► Vyčistěte vyžínač, ☐16.1. | |
| Vyžínač se během provozu vypíná. | 3 LED svítí červeně. | Vyžínač je příliš teplý. | ► Vyjměte akumulátor.► Vyžínač nechejte vychladnout. |
| Vyskytla se elektrická porucha. | ► Vyjměte akumulátor a opět ho vsad'te.► Zapněte vyžínač. | ||
| Provozní doba vyžínače je příliš krátká. | Akumulátor není zcela nabitý. | ► Akumulátor zcela nabijte. | |
| Životnost akumulátoru je překročena. | ► Výměna akumulátoru | ||
| Žací hlava se nedá rukou demontovat. | Žací hlava je příliš pevně utažena. | ► Zástrčným trnem zablokujte kolo ventilá- toru.► Žací hlavu rukou vytočte.► Vytáhněte zástrčný trn. | |
19.2 Odstranění poruch nabíječky
| Porucha LED na nabí-ječce | Příčina Odstranění závady | |
| Akumulátor se nenabíjí. | LED svítí červeně. | Akumulátor je příliš teplý nebo příliš studený.► Nechejte akumulátor vsazený v nabí-ječce.Proces nabíjení se spustí automaticky, jakmile je dosaženo přípustné tepelné pásmo. |
| LED bliká červeně. | Elektrické spojení mezi nabíječkou a akumulátorem je přerušeno.► Vyjměte akumulátor.► Vyčistěte elektrické kontakty na nabí-ječce.► Vsadťe akumulátor. | |
| V nabíječce je porucha.► Nabíječku nepoužívejte a vyhledejte odborného prodejce výrobků STIHL. | ||
| V akumulátoru je porucha.► Akumulátor nepoužívejte a vyhledejte odborného prodejce výrobků STIHL. | ||
| Nabíječka neprovádí žádný detekční test. | LED nesvítí po dobu cca 1 vteřiny zeleně a cca 1 vteřiny červeně. | Elektrické spojení k nabíječce bylo krátce přerušeno.► Vytáhněte sít’ový konektor ze zásuvky.► Počkejte 1 minutu.► Zastrčte sít’ový konektor do zásuvky. |
20 Technická data
20.1 Vyžínač STIHL
– Přípustný akumulátor: STIHL AS
– Hmotnost bez akumulátoru, s žacím nástrojem a ochranným krytem: 2,1 kg
– Délka bez žacího nástroje: 1160 mm až 1340 mm
Délka provozní doby je uvedena na adrese www.stihl.com/battery-life.
– Akumulátorová technologie: lithium-ionotový
- napětí: 10,8 V
– kapacita v Ah: viz výkonový štítek
– obsah energie ve Wh: viz výkonový štítek
– hmotnost v kg: viz výkonový štítek
20.3 Nabíječka STIHL AL 1
– Jmenovité napětí: viz výkonový štítek
– Frekvence: viz výkonový štítek
– Jmenovitý výkon: viz výkonový štítek
– Nabíjecí proud: viz výkonový štítek
– Maximální obsah energie připustného akumulátoru STIHL AS: 12,5 Ah
Délky dob nabíjení jsou uvedeny na adrese www.stihl.com/charging-times.
20.4 Prodlužovací kabely
Pokud se používá prodlužovací kabel, musejí mít jeho žíly v závislosti na napětí a na délce prodlužovacího kabelu nejméně níže uvedené průřezy:
Pokud je jmenovité napětí na výkonovém štítku 220 V až 240 V:
– délka kabelu do 20 m: AWG 15 / 1,5 mm ^2
– délka kabelu 20 m až 50 m: AWG 13 / 2,5 mm²
Pokud je jmenovité napětí na výkonovém štítku 100 V až 127 V:
– délka kabelu do 10 m: AWG 14 / 2,0 mm²
– délka kabelu 10 m až 30 m: AWG 12 / 3,5 mm²
20.5 Teplotní rozsahy
VAROVÁNÍ
■ Akumulátor není chráněn proti všem okolním vlivům. Pokud je akumulátor vystaven určitým okolním vlivům, může začít hořet nebo explodovat. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Nenabíjejte akumulátor při teplotě nižší než - 20 °C a vyšší než + 50 °C.
▶ Vyžínač, akumulátor nebo nabíječku nepoužívejte při teplotě nižší než - 20 °C a vyšší než + 50 °C.
- Vyžínač, akumulátor nebo nabíječku neskladujte při teplotě nižší než - 20 °C a vyšší než + 70 °C.
20.6 Doporučené teplotní rozsahy
Aby se dosáhlo optimálního výkonu vyžínače, akumulátoru a nabíječky, dbejte na dodržování doporučených teplotních mezí:
– Nabíjení: 5 °C až 40 °C
21 Kombinace z žacích nástrojů a ochranných krytů česky
- Použití: - 10 °C až + 40 °C
- Skladování: - 20 °C až + 50 °C
Pokud je akumulátor nabíjen, používán nebo skladován mimo doporučené teplotní rozsahy, může dojít ke snížení jeho výkonu.
Pokud je akumulátor mokrý, nebo vlhký, nechejte akumulátor vyschnout minimálně 48 h při teplotě nad + 15 °C a pod + 50 °C, jakož i při vlhkosti nižší než 70 %. Vyšší vlhkost může prodloužit dobu sušení.
20.7 Akustické a vibrační hodnoty
Hodnota K pro hladinu akustického tlaku je 2 dB(A). Hodnota K pro hladinu akustického výkonu je 2 dB(A). Hodnota K pro vibrační hodnoty je 2 m/s².
STIHL doporučuje nosit ochranu sluchu.
– Hladina akustického tlaku L_pA měřená podle IEC 62841-4-4: 76 dB(A)
- Hladina akustického výkonu L wA měřená podle IEC 62841-4-4: 89 dB(A)
– Vibrační hodnota ahv měřená podle IEC 62841-4-4:
– Ovládací rukojet': 4,8 m/s²
– Kruhová trubková rukojet': 3,6 m/s²
Uvedené vibrační hodnoty se měřily podle normovaného zkušebního postupu a mohou se použít pro porovnání s elektrickými stroji. Skutečně vznikající vibrační hodnoty se mohou od uvedených hodnot odchylovat, závisí to na druhu a způsobu použití. Uvedené vibrační hodnoty se mohou použít pro prvotní odhad vibrační zátěže. Skutečná vibrační zátěž se musí odhadnout. Mohou se přitom zohlednit také doby, ve kterých je elektrický stroj vypnutý, a takové doby, ve kterých je sice zapnutý, ale běží bez zátěže.
Údaje ke splnění směrnice 2002/44/ES pro zaměstnavatele o vibracích viz www.stihl.com/vib.
20.8 REACH
REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.
Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach.
21 Kombinace z žacích nástrojů a ochranných krytů
21.1 Vyžínač STIHL FSA 30.0
Níže uvedené žací hlavy mohou být společně s ochranným krytem pro žací hlavy montovány na stroj:
– Žací hlava PolyCut 3-2
- s noži (∅ 230 mm)
– s žací strunou „kulatou, tichou“ o průměru 1,6 mm (∅ 250 mm)
- Žací hlava AutoCut C 3-2 (∅ 250 mm)
– s žací strunou „kulatou, tichou“ o průměru 1,6 mm
Pokud bude použita žací hlava s žací strunou, může se doba provozu akumulátoru zkrátit.
22 Náhradní díly a příslušen- ství
22.1 Náhradní díly a příslušenství
STIHL Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.
Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu firmou STIHL posouzeny ohledně jejich spolehlivosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.
Originální náhradní díly STIHL a originální příslušenství STIHL jsou k dostání u odborného prodejce výrobků STIHL.
23 Likvidace
23.1 Likvidace vyžínače, akumulátoru a nabíječky
Informace týkající se likvidace jsou k dostání u místních úřadů a odborného prodejce výrobků STIHL.
Nesprávná likvidace může být zdraví škodlivá a zatěžovat životní prostředí.
Výrobky STIHL včetně obalů odevzdejte na vhodném sběrném místě k opětovnému zhodnocení v souladu s místními předpisy.
▶ Nelikvidujte s domácím odpadem.
24 Prohlášení o konfor- mitě EU
24.1 Vyžínač STIHL FSA 30.0
na vlastní zodpovědnost prohlašuje, že výrobek
- druh konstrukce / kategorie stroje: akumulátorový lehký vyžínač na dokončovací práce / zarovnávač travnatých okrajů
– výrobní značka: STIHL - typ: STIHL FSA 30.0
– sériová identifikace: FA10
odpovídá příslušným předpisům ve znění směrnic 2011/65/EU, 2006/42/ES, 2014/30/EU a 2000/14/ES a je vyvinut a vyroben podle následujících norem ve verzích platných vždy k datu výroby: EN 55014-1, EN 55014-2, EN 62841-1 a ISO 12100 se zohledněním IEC 62841-4-4, EN 60335-1 a EN 50636-2-91.
Ke zjištění naměřené a zaručené hladiny akustického výkonu bylo postupováno podle směrnice 2000/14/ES, příloha VI.
- Naměřená hladina akustického výkonu: 89 dB(A)
– Zaručená hladina akustického výkonu: 91 dB(A)
Technické podklady jsou uloženy v oddělení homologace výrobků firmy AND-REAS STIHL AG & Co. KG.
Rok výroby stroje a výrobní číslo jsou uvedeny na vyžínači.
25 UKCA-Prohlášení o konfor- mitě
25.1 Vyžínač STIHL FSA 30.0
na vlastní zodpovědnost prohlašuje, že výrobek
– druh konstrukce / kategorie stroje: akumulátorový lehký vyžínač na dokončovací práce / zarovnávač travnatých okrajů
– výrobní značka: STIHL
- typ: STIHL FSA 30.0
– sériová identifikace: FA10
odpovídá příslušným ustanovením nařízení Spojeného království The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 a Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 a byl vyvinut a vyroben ve shodě s verzemi níže uvedených norem platnými k datu výroby: EN 55014-1, EN 55014-2, EN 62841-1 a ISO 12100 se zohledněním IEC 62841-4-4, EN 60335-1 a EN 50636-2-91.
Použitý postup posuzování shody podle nařízení UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 9.
Zúčastněný jmenovaný subjekt: AnP Certification Limited, 2 Parkfield Street, Rusholme, Manchester M 14 4PN
– Naměřená hladina akustického výkonu: 89 dB(A)
– Zaručená hladina akustického výkonu: 91 dB(A)
Technické podklady jsou uloženy ve společnosti ANDREAS STIHL AG & Co. KG.
Rok výroby stroje a výrobní číslo jsou uvedeny na vyžínači.
Hlavní sídlo firmy STIHL
Distribuční společnosti STIHL
ČEŠKA REPUBLIKA
Andreas STIHL, spol. s r.o
Chrlická 753
664 42 Modřice
27 Všeobecné bezpečnostní pokyny pro elektrické stroje
27.1 Úvod
V této kapitole jsou uvedeny předformulované, všeobecně platné bezpečnostní pokyny v normě EN/IEC 62841 pro rukou vedené, motorem poháněné elektrické stroje a nářadí.
STIHL tyto texty musí otisknout.
Bezpečnostní pokyny k zabránění elektrické rány, uvedené pod bodem "Elektrická bezpečnost", nejsou aplikovatelné na akumulátorové výrobky STIHL.
VAROVÁNÍ
■ Přečtěte si všechny bezpečnostní pokyny, návody, ilustrace a technická data, jimiž je tento elektrický stroj opatřen. Zanedbání a nedodržení následujících pokynů mohou způsobit úraz elektrickým proudem, požár a/nebo další těžké úrazy. Všechny bezpečnostní pokyny a návody bezpečně uložit pro další použití.
Pojem „elektrický stroj“, používaný v bezpečnostních pokynech, se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) nebo na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
27.2 Bezpečnost pracoviště
a) Své pracoviště udržujte v čistém stavu a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
b) Nikdy s elektrickým strojem nepracujte v prostředí ohroženém explozemi, ve kterém se nacházejí hořlavé kapaliny, plyny nebo vznětlivý prach jakéhokoli druhu. Elektrické stroje produkují elektrické jiskry, které by mohly vznětlivý prach či vznětlivé výpary zapálit.
c) Během práce s elektrickým strojem nepouštějte děti a jiné osoby do jeho blízkosti. V případě odpoutání pozornosti by mohlo dojít ke ztrátě vaší kontroly nad elektrickým strojem.
27.3 Elektrická bezpečnost
a) Připojovací elektrická vidlice elektrického stroje musí být vhodná pro síťovou zásuvku. Elektrická vidlice se nikdy nesmí žádným způsobem pozměňovat. Nikdy nepoužívejte žádné adaptérové vidlice v kombinaci s elektrickými stroji s ochranným uzemněním. Nezměněné elektrické vidlice a vhodné zásuvky snižují nebezpečí úrazu elektrickým proudem.
b) Vyhněte se tělesným kontaktům s uzemněnými plochami například trubek, topných těles, elektrických sporáků a ledniček. Existuje zde zvýšené riziko úrazu elektrickým proudem v případě, že je vaše tělo uzemněno.
c) Elektrické stroje nikdy nenechávejte na dešti či v mokru. Proniknutí vody do elektrického stroje zvyšuje riziko úrazu elektrickým pro-udem.
d) Připojovací kabel nikdy nepoužívejte k jinému než patřičnému účelu. Nikdy nepoužívejte připojovací kabel k nošení, tažení nebo k vytažení vidlice z elektrického stroje. Připojovací kabel se nikdy nesmí dostat do blízkosti zdrojů vysokých teplot, oleje, ostrých hran nebo jakýchkoli pohyblivých dílů.
Poškozené či zamotané připojovací kabely zvyšují riziko úrazu elektrickým proudem.
e) V případě, že s elektrickým strojem budete pracovat venku, používejte pouze takové prodlužovací kabely, které jsou vhodné také pro venkovní práce. Použití prodlužovacího kabelu vhodného pro venkovní práce snižuje riziko úrazu elektrickým proudem.
f) Pokud se nelze vyhnout provozu elektric-
kého stroje ve vlhkém prostředí, používejte
zásadně vždy ochranný spínač proti nedo-
statečnému proudu. Použití ochranného spí-
nače proti nedostatečnému proudu snižuje
riziko úrazu elektrickým proudem.
27.4 Bezpečnost osob
a) Při práci buděte pozorní, dbejte na to, co děláte, a s elektrickým strojem pracujte vždy s rozmyslem. Nikdy s elektrickým strojem nepracujte, jste-li unaveni nebo pod vlivem drog, alkoholu či léků. Jakákoliv krátká momentální nepozornost během práce s elektrickým strojem může mít za následek vážné úrazy.
b) Noste osobní ochranné vybavení a zásadně vždy ochranné brýle. Použití osobního ochranného vybavení, jako např. ochranné protiprašné masky, bezpečnostních bot s hrubou, neklouzavou podrážkou, ochranné přilby nebo ochrany sluchu, podle druhu a použití elektrického stroje, snižuje riziko úrazů.
c) Zabraňte nechtěnému, samovolnému naskočení stroje. Ještě dříve, než připojíte elektrický stroj na síťové napájení a/nebo na akumulátor, než ho zdvihnete nebo hodláte přenést, se bezpodmínečně přesvědčte o tom, že je vypnutý. Pokud máte při přenášení elektrického stroje prst na spínači nebo elektrický stroj připojujete na síťové napájení v zapnutém stavu, může to vést k úrazům.
d) Před zapnutím elektrického stroje vždy zásadně odstraňte nářadí k jeho seřizování nebo šroubováky. Nářadí či klíče, které by se nacházely v jednom z rotujících dílů stroje, by mohly vést k úrazům.
e) Vyhněte se jakémukoli abnormálnímu držení těla. Zajistěte si pevný postoj a udržujte neustále správnou rovnováhu. Tím můžete elektrický stroj lépe kontrolovat i v neočekávaných situacích.
f) Noste vhodný oděv. Nikdy nenoste široký, volný oděv ani žádné šperky a ozdoby. Vlasy a oděv udržujte ve správné vzdálenosti od pohybujících se částí stroje. Volný oděv, šperky, ozdoby či dlouhé vlasy by se mohly zachytit v pohybujících se částech stroje.
g) Pokud je možné namontovat zařízení odsávající nebo zachycující prach, je třeba je připojit a správně použít. Použití zařízení pro odsávání prachu může snížit ohrožení zdraví vlivem prachu.
h) Nepodléhejte falešnému pocitu bezpečnosti a nezanedbávejte bezpečnostní pravidla pro elektrické stroje, i když jste po mnohanásobném použití s elektrickým strojem dobře obeznámeni. Nepozorné zacházení a jednání
může během zlomků vteřiny vést k těžkým úrazům.
27.5 Použití a zacházení s elektrickým strojem
a) Elektrický stroj nikdy nepřetěžujte. Pro svoji práci používejte elektrický stroj, který je pro ni určen. S vhodným elektrickým strojem pracujete v uvedeném výkonnostním pásmu lépe a bezpečněji.
b) Nikdy nepoužívejte elektrický stroj, jehož spínač je defektní. Elektrický stroj, který se již nedá zapnout či vypnout, je nebezpečný a musí být opraven.
c) Než začnete na stroji provádět seřizovací úkony, výměnu pracovních nástrojů nebo elektrický stroj odložíte, zásadně vždy nejdříve vytáhněte elektrickou vidlici ze zásuvky a/nebo odstraňte vyjímatelný akumulátor. Toto bezpečnostní opatření zabrání jakémukoli nechtěnému naskočení elektrického stroje.
d) Nepoužívané elektrické stroje skladujte mimo dosah dětí. Nikdy nedovolte používat tento elektrický stroj žádným osobám, které nejsou s tímto elektrickým strojem obeznámeny a které si nepřečetly tyto pokyny a návody. Elektrické stroje jsou nebezpečné v případě, že jsou používány nezkušenými osobami.
e) Elektrické stroje a pracovní nástroje pečlivě ošetřujte. Kontrolujte, zda pohyblivé díly stroje dokonale fungují a nezadrhávají se, zda jednotlivé součásti nejsou zlomené či jinak poškozené, že funkce elektrického stroje není negativně ovlivněna. Před zahájením práce s elektrickým strojem nechte poškozené díly opravit. Příčina mnoha úrazů spočívá ve špatné údržbě elektrických strojů.
f) Řezné nástroje udržujte v čistém a správně naostřeném stavu. Pečlivě ošetřované řezné nástroje s ostrými břity mají nižší sklon k zaklesnutí a jejich vedení při práci je snadnější.
g) Elektrický stroj, používané nářadí a pracovní nástroje atd. používejte patřičně podle těchto pokynů a návodů. Zásadně přitom zohledněte také pracovní podmínky a práce naplánované k provedení. Použití elektrických strojů k jinému než k předurčenému použití může vést k nebezpečným situacím.
h) Udržujte rukojeti a plochy k uchopení v suchém, čistém stavu, bez oleje a tuků.
27 Všeobecné bezpečnostní pokyny pro elektrické stroje česky
Kluzké rukojeti a plochy k uchopení nedovolují žádnou bezpečnou obsluhu a kontrolu elektrického stroje v nepředvídatelných situacích.
27.6 Použití a zacházení s akumulá- torovým strojem
a) Nabíjení akumulátorů provádějte pouze výrobcem doporučenými nabíječkami. Nabíječce, která je vhodná pro určitý druh akumulátorů, hrozí v případě použití s jinými akumulátory nebezpečí požáru.
b) V elektrických nástrojích používejte pouze pro ně předurčené akumulátory. Při použití jiných akumulátorů může hrozit nebezpečí úrazu či požáru.
c) Akumulátor, který právě není používán, nepřechovávat v blízkosti kancelářských spínátek, mincí, klíčů, hřebíků, šroubů a jiných kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popálení či požár.
d) Při nesprávném použití může z akumulátoru vytéct kapalina. Vyhněte se kontaktu s ní. Při náhodném kontaktu s kapalinou se ihned opláchnout vodou. Pokud by se kapalina dostala do očí, obraťte se navíc s žádostí o pomoc na lékaře. Z akumulátoru vytékající kapalina může způsobit podráždění pokožky nebo popálení.
e) Nepoužívejte žádný poškozený nebo pozměněný akumulátor. Poškozené nebo pozměněné akumulátory se mohou chovat nepředvídatelně a mohou vést k požáru, explozi nebo úrazům.
f) Nikdy nevystavujte akumulátor ohni nebo vysokým teplotám. Oheň nebo teploty nad 130 °C (265 °F) mohou vyvolat explozi.
g) Dodržujte všechny pokyny a odkazy k nabíjení a nenabíjejte akumulátor nebo akumulátorový stroj nikdy mimo v návodu k použití uvedeného tepelného pásma. Falešné nabíjení nebo nabíjení mimo dovoleného tepelného pásma může akumulátor zničit a zvýšit nebezpečí požáru.
27.7 Servis
a) Elektrický stroj nechávejte opravovat pouze kvalifikovaným odborným personálem a pouze za použití originálních náhradních dílů. Tím je zajištěno, že bezpečnost elekrického stroje zůstane zachována.
b) Neprovádějte nikdy údržbu poškozeného akumulátoru. Veškeré údržbářské úkony na akumulátorech by měly být prováděny pouze výrobcem nebo zplnomocněnými servisními dílnami.
27.8 Bezpečnostní pokyny pro vyžínač trávníku/zarovnávač okrajů trávníku
a) Nepoužívejte zahradní nůžky za špatného počasí, zejména když hrozí bouřky. Tím se snižuje nebezpečí zasažení bleskem.
b) Zkontrolujte, zda se v pracovní oblasti nevy- skytují žádná volně žijící zvířata. Volně žijící zvířata mohou být zraněna běžícím strojem.
c) Důkladně prohlédněte pracovní oblast a odstraňte všechny kameny, klacky, dráty, kosti a jiná cizí tělesa.r. Vymrštěné části mohou způsobit zranění.
d) Před použitím strojů vždy zkontrolujte, zda nejsou žací nástroj a žací jednotka poškozeny. Poškozené díly zvyšují riziko poranění.
e) Před použitím zkontrolujte, zda síťové vedení a případné prodlužovací kabely nevykazují známky poškození nebo stárnutí. Pokud se síťové vedení během provozu poškodí nebo opotřebuje, vypněte stroj a nedotýkejte se kabelu, dokud neodpojíte síťový konektor. Poškozené síťové vedení nebo prodlužovací kabel mohou způsobit úraz elektrickým proudem, požár a/nebo vážné zranění.
f) Ochranné kryty nechávejte na místě. Ochranné kryty musí být funkční a řádně upevněné. Uvolněný, poškozený nebo nesprávně fungující ochranný kryt může způsobit zranění.
g) Udržujte otvory pro přívod vzduchu bez nečistot. Ucpané přívody vzduchu a nečistoty mohou vést k přehřátí nebo nebezpečí požáru.
h) Noste ochranu zraku a sluchu. Vhodné osobní ochranné pomůcky sníží počet úrazů.
i) Během provozu stroje noste vždy protisklu- zovou ochrannou obuv. Nikdy nepracujte naboso či v otevřených sandálech. Tím se snižuje riziko poranění nohou při kontaktu s rotujícím žacím prvkem.
j) Při práci se strojem vždy noste oděv, například kalhoty, které zakrývají nohy uživatele. Kontakt s rotujícím žacím prvkem nebo strunou mohou způsobit vážná poranění.
magyar
k) Při práci se strojem se nepřibližujte k osobám stojícím okolo. Vymrštěné části mohou způsobit vážná zranění.
1) Se strojem nikdy nepracujte ve výšce nad pasem. To pomáhá zabránit neúmyslnému kontaktu s žacím prvkem a umožňuje lepší ovládání stroje v neočekávaných situacích.
m) Se strojem nikdy nepracujte v mokré trávě. Přitom se normálně pohybujte, nikdy neběhejte. Tímto snižujete riziko uklouznutí a pádu, což by mohlo vést ke zranění.
n) Stroj nepoužívejte na příliš strmých svazích. Snižuje se tak riziko ztráty kontroly, uklou-znutí a pádu, což by mohlo vést ke zranění.
o) Při práci na svazích se ujistěte, že stojíte bezpečně; pracujte vždy příčně ke svahu, nikdy ne směrem nahoru nebo dolů, a bud'te velmi opatrní při změně směru práce. Snižuje se tak riziko ztráty kontroly, uklouznutí a pádu, což by mohlo vést ke zranění.
p) Zajistěte, aby pásmo postřihu bylo bez všech sít'ových vedení. V živých plotech a keřích se mohou skrývat sít'ová vedení a být pak nedopatřením strunou nebo žacím prvkem poškozeny nebo naříznuty.
q) Zachovávejte patřičný odstup všech částí těla od rotujících žacích prvků nebo strun. Neodstraňujte ze stroje žádný materiál, dokud nebude odpojen od napájení. Rotující žací prvek nebo struna mohou způsobit vážná poranění.
r) Noste stroj vypnutý a odvráceným směrem od těla. Správná manipulace se strojem snižuje pravděpodobnost náhodného kontaktu s rotujícím žacím prvkem nebo strunou.
s) Náhradní žací hlavy a žací struny a prvky z umělé hmoty používejte pouze podle údajů výrobce. Chybné náhradní díly mohou vést ke ztrátě kontroly, rozbití a zranění.
t) Nenahrazujte plastové struny nebo nože kovovými dráty nebo noži. Použití nedoporučených žacích prvků může způsobit zranění.
Tartalomjegyzék
- Akkumulátor, 4.6.4.
