NÁVOD K OBSLUZE FS 410 ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôklad ne prečitajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k pristroju.
• Bitte lesen Sie vor der Inbetriebnahme des Produktes diese Anleitung und die darin enthaltenen Sicherheitshinweise aufmerksam durch. Die Bedienungsanleitung muss dem Gerät immer beigelegt sein.
  ■ Always read the safety&use instructions carefully before using your appliance for the first time. The user's manual must be always included

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení. Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

1. Ujistěte se, že napětí ve vaší zásuvce odpovídá napětí uvedenému na štítku zařízení a že je zásuvka řádně uzemněná. Zásuvka musí být instalována podle platné elektrotechnické normy ČSN.
2. Nikdy přistroj nepoužívejte, pokud je přívodní kabel poškozen, pokud spotřebič upadl na zem nebo nepracuje správně. Veškeré opravy včetně výměny napájecího přívodu svěřte odbornému servisu! Nedemontujte ochranné kryty zařízení, hrozí nebezpečí úrazu elektrickým proudem!
3. Chraňte přístroj před přímým kontaktem s vodou a jinými tekutinami, aby nedošlo k případnému úrazu elektrickým proudem.
4. Nepoužívejte spotřebič venku nebo ve vlhkém prostředí ani se nedotýkejte přívodního kabelu nebo spotřebiče mokrýma rukama. Hrozí nebezpečí úrazu elektrickým proudem.

Zapnutý spotřebič nepoužívejte rovněž:

- v blízkosti vany, sprchového koutu nebo bazénu - nebezpečí úrazu elektrickým proudem,

• v bezprostřední blízkosti míst, kde se shromažďuje teplo (sporák, topení), nebo v blízkosti otevřeného ohně - nebezpečí požáru,
• v místnostech, kde se skladují hořlavé nebo výbušné chemikálie – nebezpečí požáru,

• v průmyslovém prostředí,

• přímo pod elektrickou zásuvkou,

• na prímém slunci.

CZ

1. Dbejte zvýšené pozornosti, pokud používáte ventilátor v blízkosti dětí!
2. Ventilátor umístěte mimo dosah ostatních předmětů tak, aby byla zajištěna volná cirkulace vzduchu potřebná k jeho správné činnosti. Otvory ventilátoru nikdy nezakrývejte!
3. Nepoužívejte tento ventilátor s programátorem, časovým spínačem, samostatným systémem dálkového ovládání nebo s jakýmkoliv jiným zařízením, které automaticky spíná ventilátor, protože existuje nebezpečí vzniku požáru, pokud je ventilátor zakrytý nebo nesprávně umístěný.
4. Nepoužívejte spotřebič v bezprostřední blízkosti míst, kde se shromažďuje teplo (poblíž sporáku, topení apod.).
5. Ventilátor nikdy nepokládejte na měkké plochy, jako je postel, pohovka apod. Musí být umístěn na stabilním a rovném povrchu.
6. Pokud se ze spotřebiče line neobvyklý zápach nebo kouř, okamžitě jej odpojte a navštivte se spotřebičem servisní středisko.
7. Spotřebič nezapínejte a nevypínejte zasunutím nebo vytažením vidlice napájecího přívodu. Vždy nejprve vypněte ventilátor hlavním vypínačem, poté můžete přívodní kabel vytáhnout ze síťové zásuvky!
8. Doporučujeme nenechávat ventilátor se zasunutým přívodním kabelem v zásuvce bez dozoru. Před údržbou vytáhněte přívodní kabel ze síťové zásuvky. Vidlici nevytahujte ze zásuvky taháním za kabel. Kabel odpojte ze zásuvky uchopením za vidlici.

V následujících případech odpojte vždy od síťové zásuvky:

• při sestavování či rozebírání,
• před přemístováním,

• před čištěním.

• Přívodní kabel se nesmí dotýkat horkých částí ani vést přes ostré hrany.

• Do otvorů ventilátoru nestrkejte prsty nebo jiné předměty.

• Používejte ventilátor pouze v souladu s pokyny uvedenými v tomto návodu. Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto zařízení.

• Spotřebič je určen výhradně pro domácí a vnitřní použití.
• Tento spotřebič mohou používat děti ve veku 8 let a starší a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti bez dozoru.

Zajistěte, aby přívodní kabel nebo prodlužovací šňůra nemohly být během provozu omylem vytrženy ze zásuvky.

Spotřebič prénášejte výhradně uchopením za tělo ventilátoru.

Přístroj nesmí být používán bez řádně nainstalovaného podstavce.

NEBEZPEČÍ PRO DĚTI: Děti si nesmějí hrát s obalovým materiálem. Nenechte děti hrát si s plastovými sáčky. Nebezpečí udušení.

VLASTNOSTI VENTILÁTORU

• Dvojí varianta použití:

samostatně stojící ventilátor stolní ventilátor

• Funkce časovače: 1, 2, 4, 8 hodin
• Dálkový ovladač
- Tři nastavení rychlosti: nízká, střední, vysoká
- Nastavení režimu: normální, NATURAL a SLEEP
- Ovládací panel s tlačitky a LED kontrolkami
- Nastavení otáčení: 360° oscilace, nastavitelné omezení rozsahu otáčení na 60, 90, 180 a 360.
- Ručně nastavitelný náklon do 90°.
• Zvuková výstraha při vypnutí a zapnutí.

POPIS (str. 2)

A Ventilátor

1. Hlava ventilátoru
2. Přední mřížka
3. Pojistná matka vrtule
4. Spojovací rám mřížky se svorkou

5. Vrtule ventilátoru

6. Pojistná matka zadní mřížky

7. Zadní mřížka
8. Motor s kloubem pro horizontální náklon
9. Tělo s ovládacím panelem

10. Pojistný šroub těla ventilátoru

11. Sloupek pro variantu stojacího ventilátoru

12. Základna

B Ovládací panel a dálkový ovladač

TLAČÍTKA (na panelu jsou shodná s tlačítky na dálkovém ovladači s výjimkou tlačítka MODE)

1. MODE – nastavení režimu ventilace (pouze na ovladači)

2. TIME – časovač

3. L-šroub základny s maticí (ze spodní strany základny)

4. ANGLE – horizontální oscilace

5. SPEED – zapnutí ventilátoru a nastavení rychlosti ventilace
6. ON/OFF – zapnutí/vypnutí ventilátoru

SESTAVENÍ

Upozornění: Ventilátor smí být používán pouze tehdy, je-li řádně a kompletně sestaven, včetně opěrné základny a ochranné mřížky.

1. Otevřete balení a vytáhněte z něj veškeré součásti – ventilátor, návod k obsluze, dálkový ovladač a ostatní příslušenství. Ujistěte se, že balení je úplné a nepoškozené.

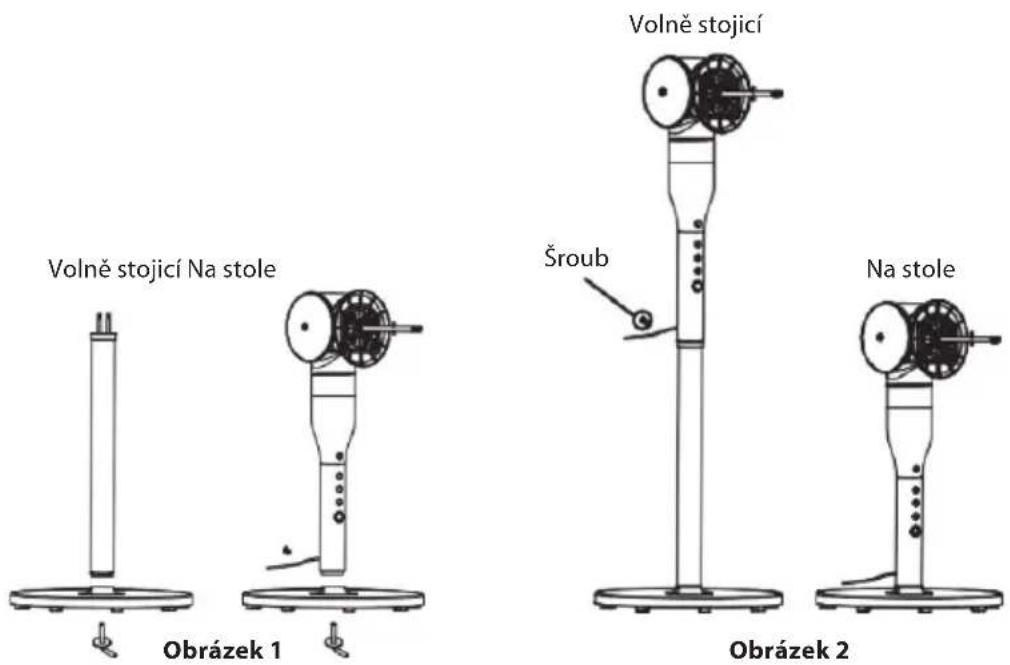

2. Ventilátor je možné používat jako samostatně stojící nebo na stole. Pokud chcete ventilátor používat jako stolní, při montáži namontujte na základnu pouze tělo s ovládacím panelem bez sloupku. Bližší informace a pokyny k sestavení jsou uvedeny níže.

- Varianta volně stojacího ventilátoru:

Sloupek zasuňte do základny a utáhněte jej pomocí L-šroubu (viz obrázek 1 vlevo). Na sloupek nasadťe tělo s motorem a upevněte jej pojistným šroubem (viz obrázek 2 vlevo).

- Varianta stolního ventilátoru:

Tělo s motorem zasuňte přímo do základny stojanu a utáhněte pomocí L-šroubu (viz obrázek 1 vpravo).

Volně stojící Na stole Obrázek 1 Volně stojící Šroub Na stole Obrázek 2

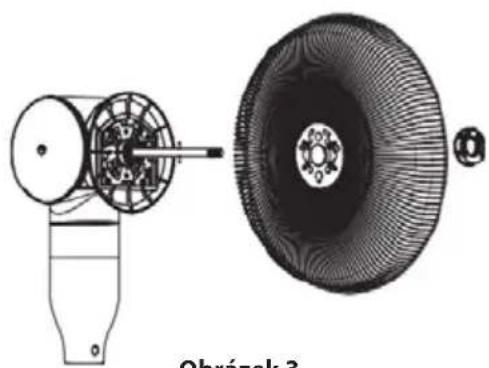

1. Nasad'te na hlavici motoru zadní mřížku. Otvory v mřížce musí zapadnout do čepů v motorové jednotce. Upevněte ji pomocí pojistné matky zadní mřížky (viz obrázek 3 a 4).

Povolení Utažení Obrázek 4

Obrázek 4

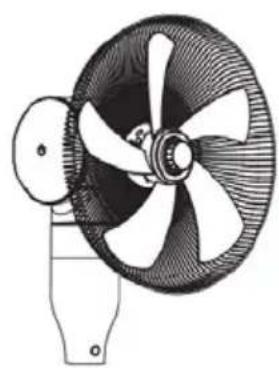

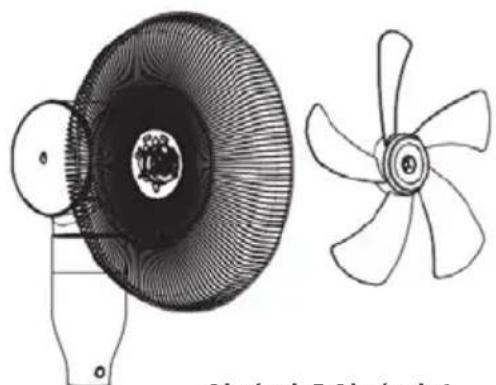

1. Nasadte na hřídel vrtuli a pevně ji utáhněte pomocí pojistné matky vrtule (viz obrázek 5 a 6).

Utažení Povolení LOSEN

1. Z pojistky na spojovacím rámu odšroubujte zajištovací šroubek a svorku uvolněte. Přední a zadní mřížku spojte k sobě pomocí rámu. Zacvakněte svorku tak, aby packy zapadly mezi drátky mřížek a pojistěte ji přiloženým šroubkem (viz obrázek 7 a 8).
2. Po končení sestavení můžete ventilátor zapojit do zásuvky a postupovat dle návodu k obsluze (viz obrázek 9).

Obrázek 90obrázek 7 Obrázek 8

POUŽITÍ

Zapnutí/ vypnutí ventilátoru a tlačítko ON/OFF

CZ

Po připojení ventilátoru do elektrické sítě se ozve zvukový signál (dvojí pípnuti). Přístroj je nyní v pohotovostním režimu. Stisknutím tlačítka ON/OFF uvedete přístroj do provozu. Stisknutím tohoto tlačítka během provozu ventilátor vypnete.

Poznámka: V pohotovostním režimu lze prednastavit časovač.

Jestliže ventilátor zapnete poprvé, bude spuštěn ve výchozím režimu a s nízkým nastavením rychlosti. Rozsvítí se příslušný indikátor. Díky paměťové funkci bude při každém dalším použití ventilátor spuštěn v takovém režimu, ve kterém byl vypnut. Totéž platí o nastavení rychlosti. Ventilátor bude vždy spuštěn na středním rychlostním stupni, po 3 vteřinách dojde k přechodu do předchozího nastavení. Tato funkce se nevztahuje k režimu NATURAL, SLEEP a režimu časovače.

Tlačítko SPEED

Toto tlačítko slouží k nastavení rychlosti otáčení vrtule. Každé stisknutí tlačítka přepne rychlost o jeden stupeň, a to v následujícím pořadí: nízká → střední → vysoká. Rozsvítí se také příslušný indikátor.

Tlačítko TIME

Tlačítko TIME slouží k výběru jednoho ze 4 nastavení časovače, a to v následujícím pořadí: 1 hod. → 2 hod. → 4 hod. → 8 hod. → vyp. Rozsvítí se také příslušný indikátor.

Po uplynutí nastaveného času se ventilátor automaticky vypne. Vypnutí spotřebiče nebude ohlášeno žádným zvukovým signálem.

Při opětovném zapnutí bude ventilátor spuštěn ve stejném režimu, ve kterém byl nastaven před vypnutím (vyjma režimů NATURAL a SLEEP).

Poznámka: Časovač lze přednastavit, je-li ventilátor v pohotovostním režimu (pouze zapojen do elektrické sítě). Odpočítávání začne po spuštění pomocí tlačítka ON/OFF.

Nastavení oscilace a horizontálního náklonu

Nastavení oscilace pomocí tlačítka ANGLE

Toto tlačítko slouží k nastavení horizontální oscilace. Otáčení ventilátoru je možné postupným tisknutím tlačítka nastavit na 60, 90, 180 nebo 360 stupňů. Další stisknutí tlačítka otáčení vypne. Nastavený režim horizontální oscilace bude znázorněn příslušným indikátorem LED.

Otáčení lze rovněž v jakémkoliv nastavení vypnout stisknutím a podržením tlačítka ANGLE alespoň 3 vteřiny.

Manuální nastavení sklonu ventilátoru

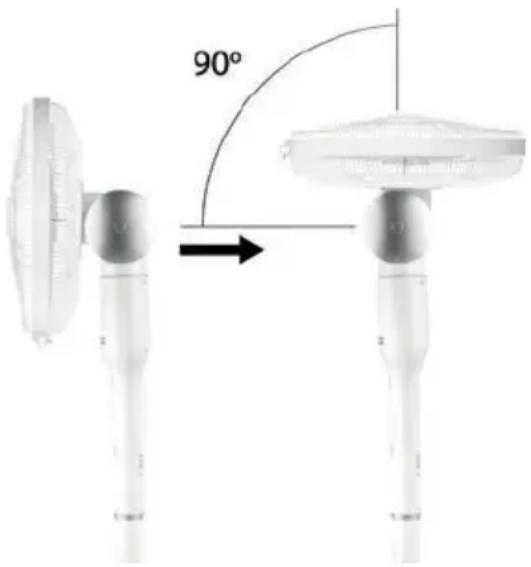

Ventilátor lze manuálně naklopit až o 90°, viz obrázek napravo. Uchopte hlavu ventilátoru a opatrně ji nakloňte do požadovaného úhlu. Směr sklápění je vyznačen na kloubu motoru.

Tlačítko MODE

Toto tlačitko slouží k nastavení režimu ventilace a je k dispozici pouze na dálkovém ovladači.

Pomocí tlačítka nastavení režimu lze volit mezi jednotlivými režimy ventilace, a to normální, NATURAL a SLEEP.

Nastavení režimů je indikováno rozsvícením kontrolek nad jednotlivými ikonami na kontrolním panelu.

V normálním režimu přístroj běží podle aktuálního nastavení a s konstantními otáčkami ventilátoru.

90°

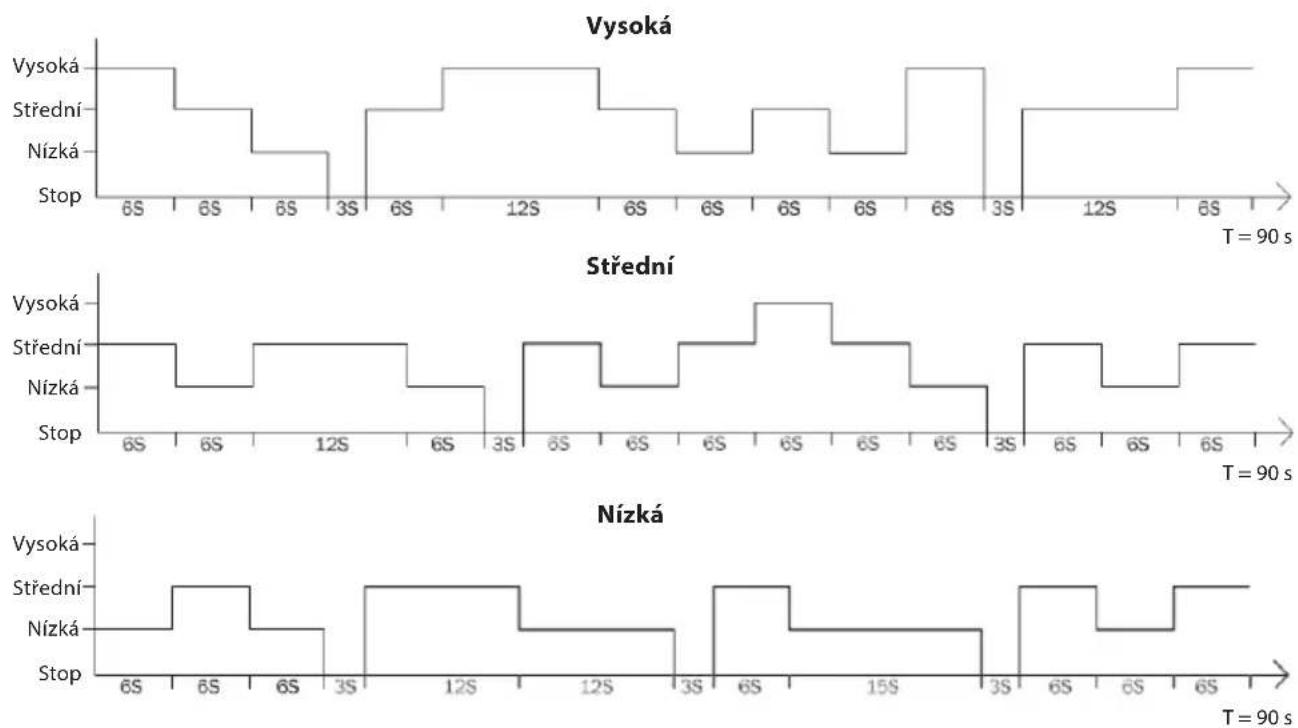

V režimu NATURAL se střídají rychlosti otáček dle následujícího diagramu:

Program SLEEP je kombinací režimu NATURAL a postupného snižování rychlosti ventilátoru.

1. Při nastavení vysoké rychlosti bude ventilátor pracovat prvních 30 minut v režimu NATURAL ve vysoké rychlosti. Po 30 minutách se sníží na střední rychlost a za dalších 30 minut přejde ventilátor do nízkých otáček režimu NATURAL v nichž setrvá až do vypnutí.
2. Při nastavení střední rychlosti bude ventilátor pracovat prvních 30 minut v režimu NATURAL ve střední rychlosti. Za dalších 30 minut se přepne do nízkých otáček režimu NATURAL v nichž setrvá až do vypnutí.
3. Při nastavení nízké rychlosti je režim SLEEP shodný s režimem NATURAL v nízkých otáčkách.

Poznámka: V režimu NATURAL a SLEEP nebude rychlostní stupeň pomocí příslušné kontrolky nijak signalizován.

Dálkový ovladač

Před použitím je třeba do dálkového ovladače vložit knoflíkovou baterii (CR2032, 3 V), která je součástí balení. Otevřete kryt a baterii vložte do ovladače viz obrázek. Dbejte na správnou polaritu baterie. Pokud nebudete spotřebič delší dobu používat, vyjměte z dálkového ovladače baterii.

Pokud je baterie vybitá, vyměňte ji za novou stejného typu.

CR2032 3V PULL PRESS Battery Installation

Poznámka: Při použití ovladače miřte na senzor umístěný na přístroji.

Pokud jsou mezi dálkovým ovladačem a senzorem umístěny překážky, nemusí k přenosu signálu dojít.

ČISTĚNÍ A ÚDRŽBA

• Pred čištěním ventilátoru vytáhněte vidlici napájecího přívodu ze zásuvky!
• K čištění použijte měkkou suchou utěrku. Nepoužívejte ředidlo, benzín a jiné agresivní čisticí prostředky obsahující rozpouštědla.

• Dbejte na to, aby do přístroje nevnikla žádná tekutina.

• Spotřebič chraňte před vodou a vysokou vlhkostí!

• Ventilátor nikdy neponořujte do vody.
• V případě nefunkčnosti nebo neobvyklého zápachu odpojte spotřebič od napájení a nechejte zkontrolovat v autorizovaném servisu.
• Na čištění mřížek lze použít vysavač s prachovou hubicí.
• Jednou týdně zkontrolujte a pomocí vysavače očistěte zadní mřížku ventilátoru.
• Doporučujeme uschovat obal pro případnou přepravu ventilátoru či jeho skladování.

Skladování ventilátoru

• Pokud nebude ventilátor delší dobu používán, je třeba jej chránit před prachem a vlhkostí. Doporučujeme jej uložit v originálním obalu.
• Po zabalení přístroj uložte na suché, chladné místo.

Opravy ventilátoru

V případě nefunkčnosti nebo neobvyklého zápachu odpojte spotřebič od napájení a nechejte zkontrolovat v autorizovaném servisu.

TECHNICKÉ PARAMETRY

Průměr ventilátoru 40 cm
Jmenovité napětí 220–2	40 V~ 50/60 Hz
Jmenovitý příkon 65 W
Ovladač Knoflíková baterie (CR2032 -3V, součástí balení)
Hlučnost 62 dB

ZÁRUKA: Následující situace způsobí zrušení záruky:

Nesprávná nebo nevhodná manipulace s přístrojem, nedodržení bezpečnostních opatření, která se na přístroj vztahují, použití síly, úpravy nebo opravy provedené jinou stranou než schváleným servisem.

Součásti, které podléhají normálnímu opotřebení nejsou kryty zárukou.

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Návod k obsluze je k dispozici na webových stránkách www.ecg-electro.eu Změna textu a technických parametrů vyhrazena.

08/05

BEZPEČNOSTNÉ POKYNY

Zapnutý spotrebič nepoužívajte takisto:

Spotrebič prenášajte výhradne uchopením za telo ventilátora.

• Dvojitý variant použitia:

samostatne stojaci ventilátor stolný ventilátor

B Ovládací panel a dialkový ovládač

Poznámka: V pohotovostnom režime je možné prednastavit časovač.

Poznámka: Časovač je možné prednastavit, ak je ventilátor v pohotovostnom režime (iba zapojený do elektrickej siete). Odpočítavanie začne po spustení pomocou tlačidla ON/OFF.

Otáčanie je tiež možné v akomkol'vek nastavení vypnúť stlačením a podržaním tlačidla ANGLE aspoň 3 sekundy.

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg-electro.eu

Zmena textu a technických parametrov vyhradená.

08/05

SICHERHEITSHINWEISE

■ Výrobce neručí za tiskové chyby obsažené v návodu k použití výrobku.
■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
■ Der Importeur haftet nicht für Druckfehler in der Bedienungsanleitung des Produkts.
- The manufacturer takes no responsibility for printing errors contained in the product's user's manual.
