CM5 S2 - Reproduktor B&W - Bezplatný návod k obsluze

Typ produktu	Dvoupásmový regálový reproduktor
Značka	B&W (Bowers & Wilkins)
Model	CM5 S2
Rozměry (V x Š x H)	350 x 200 x 280 mm
Hmotnost	8,1 kg
Napájení	Pasivní (vyžaduje externí zesilovač)
Jmenovitá impedance	8 ohmů
Citlivost	88 dB (2,83 V/1 m)
Frekvenční rozsah	45 Hz – 50 kHz (±3 dB)
Doporučený výkon	30 – 150 W na kanál
Reproduktory	Výškový reproduktor s hliníkovou kopulkou 25 mm, středobasový reproduktor 165 mm s kompozitní membránou
Povrchová úprava	Černý lak, bílá matná nebo pravá ořech
Hlavní funkce	Reprodukce zvuku s vysokou věrností, kompatibilní se všemi Hi-Fi zesilovači
Údržba a čištění	Odprašujte měkkým suchým hadříkem; vyhněte se chemikáliím a vlhkosti
Bezpečnost	Nevystavujte nárazům, vodě nebo extrémním teplotám; umístěte na stabilní povrch
Náhradní díly a opravitelnost	Výškový reproduktor, basový reproduktor a přední mřížka jsou k dispozici; opravu provádějte autorizovaným technikem
Obecné informace	Reproduktor určený pro kritický poslech; ideální pro stereo nebo jako surround

Často kladené otázky - CM5 S2 B&W

Jaký je doporučený výkon zesilovače pro CM5 S2?

Doporučený výkon je 30 až 150 wattů na kanál pro optimální provoz.

Mohu použít CM5 S2 se zesilovačem 4 ohmy?

Ano, ale jmenovitá impedance je 8 ohmů. Zkontrolujte, zda váš zesilovač tuto impedanci podporuje. Zesilovač 4 ohmy dodá více výkonu, ale dodržujte doporučené výkonové limity.

Jak čistit reproduktory CM5 S2?

Použijte měkký suchý hadřík k odprašování. Nikdy nepoužívejte chemikálie nebo vodu přímo na reproduktory nebo lakovanou povrchovou úpravu.

Jaký je průměr reproduktorů CM5 S2?

Výškový reproduktor má průměr 25 mm (hliníková kopulka) a středobasový reproduktor 165 mm (kompozitní membrána).

Je CM5 S2 vhodná pro použití v domácím kině?

Ano, může být použita jako přední nebo surround reproduktor v systému domácího kina, ale vyniká zejména v Hi-Fi stereo.

Jaká je frekvenční odezva CM5 S2?

Frekvenční odezva je 45 Hz až 50 kHz (±3 dB), poskytující hluboké basy a detailní výšky.

Jak připojit reproduktorové kabely k CM5 S2?

Použijte šroubové svorky na zadní straně. Odizolujte kabely asi na 1 cm, zasuňte je a utáhněte. Dodržujte polaritu (+/-) pro dobrou stereo reprodukci.

Potřebuje CM5 S2 subwoofer?

Ne, její basy jsou již dobré pro regálový reproduktor (45 Hz). Přidání subwooferu však může posílit nižší frekvence pro domácí kino.

Jaké jsou dostupné povrchové úpravy?

Nabízené povrchové úpravy jsou: černý lak, bílá matná a pravý ořech.

Jak umístit reproduktory CM5 S2 pro optimální poslech?

Umístěte je do výšky uší, asi 1 metr od zadní stěny a ve stejné vzdálenosti od poslechového místa. V případě potřeby je mírně natočte směrem k poslechovému místu.

NÁVOD K OBSLUZE CM5 S2 B&W

Vítejte u Bowers & Wilkins. Děkujeme Vám, že jste si zvolili značku Bowers & Wilkins. Když John Bowers zakládal naší firmu věřil, že nápadité provedení, novátorský přístup a pokročilé technologie jsou klíčem otevírajícím dveře kvalitní reprodukci. Touto filozofií se dodnes inspirujeme, kdykoli tvoříme nový produkt.

Pro docílení co nejlepšího přednesu těchto reprosoustav je velmi důležitá jejich správná instalace. Dříve nežli začnete, věnujte prosím trochu času přečtení tohoto manuálu. Pokračujte na stranu 50 →

Zkontrolujte, zda balení obsahuje:

2 pěnové záslepky
8 samolepících pryžových podložek

Informace k životnímu prostředí

Tento produkt je konstruován s ohledem na nejen tyto mezinárodní předpisy:

i. RoHS (Restriction of Hazardous Substances), jenž se týká omezení nebezpečných látek v elektrických a elektronických zařízeních
ii. REACH (Registration, Evaluation, Authorisation and restriction of CHemicals), jenž se týká registrace, evaluace, autorizace a restrikce chemických látek
iii. WEEE (Waste Electrical and Electronic Equipment), jenž se týká likvidací elektrického a elektronického zařízení.

Více informací o tom, jak správně recyklovat nebo likvidovat tento výrobek, získáte od příslušného orgánu, který se zabývá likvidací odpadu.

Instalace reprosoustav

Tyto reprosoustavy jsou určeny pro montáž na příslušné stojany (FS-CM S2), nicméně mohou být umístěny také na regál. Pokud z nějakého důvodu zvolíte umístění na polici či regál, doporučujeme pro optimalizaci zvuku použit dodávané pěnové vložky do basreflexu (viz. kapitola 4: Finální doladění).

V každém případě se snažte, aby se výškový reproduktor nacházel co nejblíže výšce uší sedícího posluchače.

Poznámka: Instalujete-li reprosoustavy na regál, ujistěte se, že unese jejich hmotnost a použijte pod reprosoustavy čtyři dodávané samolepící prýžové nožičky.

1. Umístění


Umístění reprosoustav

Doladění pozice reprosoustav podle následujících základních pravidel obvykle pomůže docílit ještě lepší reprodukce.

Ať již se jedná o stereo či domácí kino, snažte se vždy, aby všechny reprosoustavy měly stejné akustické podmínky. Je-li například jedna reprosoustava umístěna blíže k holé zdi, zatímco druhá je blíže čalouněnému nábytku či závěsu, dojde pravděpodobně ke špatnému stereofonnímu zobrazení.

Klasické Stereo

Pro začátek zkuste reprosoustavy umístit 1,5m až 3m od sebe tak, aby tvořily s místem poslechu rovnostranný trojúhelník. Reprosoustavy by se přítom měly nacházet zhruba 0,5m od stěny která je za nimi a minimálně 0,5m od bočních zdí (viz obrázek nahoře).

5 kanálů 7 kanálů

Mají-li být reprosoustavy použity pro přední kanály domácího kina, lze je instalovat v sevřenějším úhlu než u dvoukanálového audia, protože prostorovost reprodukce rozšíří surroundové kanály. Umístěte reprosoustavy zhruba do vzdálenosti 0,5m od stran zobrazovače, aby šíře zvuku dobře korespondovala s rozměrem obrazu. Stejně jako při stereofonní aplikaci, je i v tomto případě ideální, pokud se reprosoustavy nacházejí zhruba 0,5m od stěny za nimi a zhruba 0,5m od bočních zdí. Pokud potřebujete reprosoustavy instalovat blíže stěně, která je za nimi, což může způsobit zdůraznění basů, přečtěte si kapitolu Finální doladění, kde je popisováno použití pěnových zátek do basreflexu.

Rozptyl magnetického pole

Jednotlivé reproduktory produkují stálé magnetické pole, které přesahuje rozměr reprosoustavy. Doporučujeme tedy umistovat předměty citlivé na magnetizmus (CRT televizory a počítačové monitory s klasickou obrazovkou, počítačové diskety, audio a video kazety atd.) do vzdálenosti více než 0.5m od reprosoustavy, aby se zabránilo jejich poškození magnetickým polem. LCD, OLED a plazmové zobrazovače nejsou na toto vyzařování citlivé.

3. Připojení

Veškerá zapojení provádějte pouze tehdy, jsou-li všechna zařízení v systému vypnuta.

Na zadní straně reprosoustavy jsou dva páry terminálů, spojené propojkami. Pří klasickém způsobu zapojení, nechte propojky na svém místě (jak jsou při dodání) a pouze jeden z párů připojte kabelem k terminálům zesilovače. Pro bi-wire zapojení nebo bi-map (obrázek vpravo nahoře) je třeba propojky terminálů odstranit a každý pár terminálů připojit k zesilovači samostatně. Zapojení bi-wire napomáhá lepší reprodukci slabých detailů.

Dbejte, aby kladný kontakt reprosoustavy (označený červeně a znaménkem +) byl připojen ke kladnému kontaktu zesilovače a záporný kontakt (označený černě a znaménkem-) k zápornému. Nesprávné zapojení může mít za následek špatný stereofonní obraz a úbytek basů. Matice terminálů vždy pevně dotáhněte, aby nedocházelo k rezonancím.

Ohledně vhodného kabelu se prosím obraťte na svého prodejce.

1. Finální doladění


Před konečným doladováním znovu zkontrolujte, zda je veškeré zapojení provedeno správně a pevně.

Posunutím reprosoustav od zdí můžete redukovat celkovou úroveň basů. Prostor za reprosoustavami také pomáhá správnému podání hloubky zvukového obrazu. Obráceně, posunete-li reprosoustavy blíže ke zdí, zvýšíte úroveň basů. Pro redukci úrovně basů bez posunování reprosoustav od zdí, můžete použít pěnové zátky do basreflexových otvorů (viz obrázek nahoře).

Nepříjemné zdůraznění basů může být také způsobeno rezonančními mody místnosti. V takovém případě zkuste měnit pozici obou reprosoustav, můžete vyzkoušet i jejich umístění podél jiné stěny či změnit místo poslechu. Vliv může mít také přemístění větších kusů nábytku.

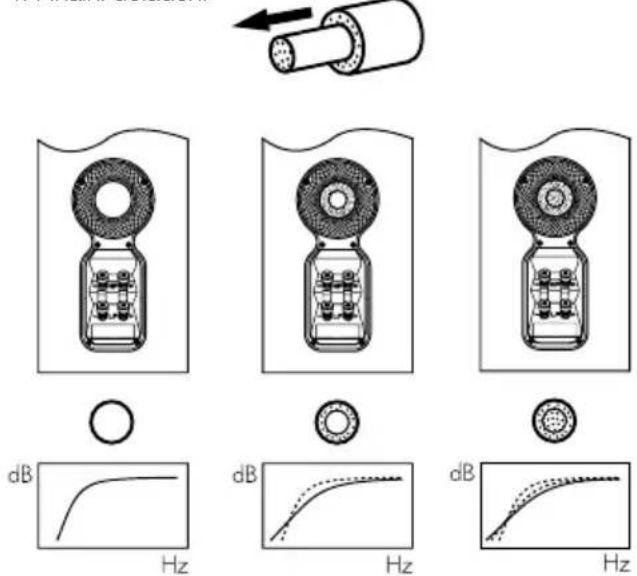

Není-li možná jiná alternativa, můžete reprodukci basů doladit použitím dodávaných pěnových zátek do basreflexového otvoru. Zátka je rozdělena na dvě části a umožňuje postupné zatlumení basreflexu. Použitím pouze vnějšího kroužku docílíte menšího potlačení basů, než při použití celé zátky.

Používáte-li pod reprosoustavy podlahové stojany, zajistěte, aby stály na zemi pevně. Pokud je potřeba, použijte hroty, které projdou kobercem až k pevnému povrchu podlahy. Používáte-li naše stojany FS-CM S2, doporučujeme zvýšit jejich hmotnost výplní, což přispěje k lepší stabilitě i reprodukci. Stojany lze totiž vyplnit nějakým vhodným materiálem, například suchým pískem.

1. Rozehrávání reprosoustav 6. Údržba

Zvuk reprosoustav se během určité doby používání mírně mění. Zvláště pokud byly reprosoustavy skladovány v chladném prostředí, nabývají tlumící závěsy a některé materiály v reproduktorech teprve během provozu své správné mechanické vlastnosti. Během prvních hodin provozu se jednotlivé části reproduktoru navzájem ideálně přizpůsobují. Délka tohoto procesu, během kterého reprosoustava postupně zvukově „vyzrává“ je velmi závislá na způsobu předchozího skladování a způsobu používání. Bývá pravidlem, že po zhruba týdnu teplotní stabilizace a asi 15 hodinách běžného provozu dosáhnou použité mechanické díly svých optimálních charakteristik.

Povrch kabinetu vyžaduje obvykle pouze občasné setření prachu. Používáte-li čisticí prostředek ve spreji, nastřikejte jej napřed na utěrku, ne přimo na ozvučnici a vyzkoušejte jej napřed na malé ploše, zda nepoškozuje povrch. Vyvarujte se čistidel obsahujících abraziva, kyseliny, chemikálie či antibakteriální složky. Případné usazené nečistoty mohou být z ozvučnice odstraněny pomocí slabého mydlového roztoku (bez parfémovacích složek), ve kterém navlhčíte utěrku. Čisticí prostředky nikdy nepoužívejte na membrány reproduktorů. Tyto membrány mohou být snadno poškozeny, proto se jich raději vůbec nedotýkejte.

Reprosoustavy Bowers & Wilkins potažené pravou dřevěnou dýhou jsou opatřeny UV rezistentním lakem, což minimalizuje změny jejího zabarvení vlivem světla. Nicméně jako každý přírodní materiál, podléhá i tato dýha vlivu okolního prostředí. Případné rozdíly v zabarvení jednotlivých ploch mohou být srovnány vystavením celého povrchu rovnoměrnému působení slunečního světla tak dlouho, dokud rozdíl nezmizí. Tento proces může trvat několik dnů či týdnů, lze jej však urychlit opatrným použitím UV lampy. Výrobky opatřené dřevěnou dýhou by se také neměly nacházet v bezprostřední blízkosti zdrojů tepla, jako jsou např. radiátory či horkovzdušné ventilátory, zabráníte tak možnému popraskání dýhy.
