NÁVOD K OBSLUZE EGT6242NVK ELECTROLUX

Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej tak používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux. Navštivte naše stránky ohledně: Rady ohledně používání, brožury, poradce při potížích, servisních informací: www.electrolux.com Registrace vašeho spotřebiče, kterou získáte lepší servis: www.electrolux.com/productregistration Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič: www.electrolux.com/shop PÉČE O ZÁKAZNÍKY A SERVIS Doporučujeme používat originální náhradní díly. Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje. Tyto informace jsou uvedeny na typovém štítku. Model, výrobní číslo (PNC), sériové číslo. Upozornění / Důležité bezpečnostní informace. Všeobecné informace a rady Upozornění k ochraně životního prostředí Zmĕny vyhrazeny. 16 www.electrolux.com

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a je‐ ho prvním použitím. Výrobce nezodpovídá za škody a zranění způ‐ sobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

UPOZORNĚNÍ Hrozí nebezpečí udušení, úrazu nebo jiných trvalých násled‐ ků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bez‐ pečnost.
• Nenechte děti hrát si se spotřebičem.
• Všechny obaly uschovejte z dosahu dětí.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, do‐ poručuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.
• Spotřebič nepoužívejte spolu s externím časovačem nebo sa‐ mostatným dálkovým ovládáním.
• Příprava jídel s tuky či oleji na varné desce bez dozoru může být nebezpečná a způsobit požár. ČESKY

• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.
• Nepokládejte věci na varnou desku.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Na varnou desku nepokládejte žádné kovové předměty jako no‐ že, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.
• Je-li sklokeramický povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem.

Tento spotřebič je vhodný pro následující trhy: HR CZ FR TR

UPOZORNĚNÍ Tento spotřebič smí instalovat jen kvali‐ fikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepouží‐ vejte.
• Řiďte se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Při přemisťování spotřebiče buďte vždy opatr‐ ní, protože je těžký. Vždy noste ochranné ru‐ kavice.
• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvodu vlhkosti.
• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nád‐ obí ze spotřebiče při otevírání dveří či okna.
• Pokud je spotřebič instalován nad zásuvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou zajišťuje dostatečnou cirkulaci vzduchu.
• Spodek spotřebiče se může silně zahřát. Do‐ poručujeme proto instalovat nehořlavý samo‐ statný panel pod spotřebičem, který bude za‐ krývat spodek spotřebiče. Připojení k elektrické síti UPOZORNĚNÍ Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.
• Veškerá elektrická připojení musí být provede‐ na kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Použijte správný typ napájecího kabelu.
• Elektrické kabely nesmí být zamotané.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedo‐ týkaly horkého spotřebiče nebo horkého nád‐ obí, když spotřebič připojujete do blízké zá‐ suvky.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napáje‐ cího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.
• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.
• Použijte svorku k odlehčení kabelu od tahu.
• Dbejte na to, abyste nepoškodili napájecí ka‐ bel nebo síťovou zástrčku (je-li součástí výba‐ vy). Pro výměnu napájecího kabelu se obraťte na servisní středisko nebo elektrikáře.
• Je nutné instalovat vhodný vypínač nebo izo‐ lační zařízení k řádnému odpojení všech na‐ pájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty ale‐ spoň 3 mm širokou. 18 www.electrolux.com

• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače. Připojení plynu
• Veškerá plynová připojení by měla být prove‐ dena kvalifikovanou osobou.
• Zkontrolujte, zda kolem spotřebiče může ob‐ íhat chladný vzduch.
• Informace ohledně přívodu plynu naleznete na typovém štítku.
• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.2 Použití spotřebiče

UPOZORNĚNÍ Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Tento spotřebič používejte výhradně v domác‐ nosti.
• Neměňte technické parametry tohoto spotřebi‐ če.
• Spotřebič nepoužívejte spolu s externím časo‐ vačem nebo samostatným dálkovým ovládá‐ ním.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Na varné zóny nepokládejte příbory nebo po‐ kličky. Byly by horké.
• Po použití nastavte varnou zónu do polohy „vypnuto“.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Pokud je povrch spotřebiče prasklý, okamžitě jej odpojte ze sítě. Zabráníte tak úrazu elek‐ trickým proudem. UPOZORNĚNÍ Hrozí nebezpečí požáru nebo výbuchu.
• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich do‐ sah.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.

• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumísťujte hořlavé předměty nebo předměty obsahující hořlavé látky.
• Nepokoušejte se hasit oheň vodou. Odpojte spotřebiče a plameny přikryjte víkem nebo ha‐ sicí rouškou. UPOZORNĚNÍ Hrozí nebezpečí poškození spotřebiče.
• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Dbejte na to, aby na spotřebič nespadly varné nádoby či jiné předměty. Mohl by se poškodit jeho povrch.
• Nezapínejte varné zóny s prázdnými nádoba‐ mi nebo zcela bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii.
• Nádoby vyrobené z litiny či hliníku nebo nád‐ oby s poškozeným dnem mohou způsobit po‐ škrábání sklokeramiky. Tyto předměty při přesouvání na varné desce vždy zdvihněte.
• V místě instalace spotřebiče zařiďte dobrou ventilaci.
• Ujistěte se, že nejsou ventilační otvory zakry‐ té.
• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí spotřebiče).
• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.
• Ujistěte se, že jsou nádoby umístěny na středu plotýnek a nepřečnívají přes okraje var‐ né desky.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Na hořáky neinstalujte rozptylovač plamene.

2.3 Čištění a údržba

UPOZORNĚNÍ Hrozí nebezpečí poškození spotřebiče.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Hořáky nemyjte v myčce nádobí. ČESKY

• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předmě‐ ty.

• Pro informace ohledně správné likvidace spotřebiče se obraťte na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhoďte síťový kabel.
• Vnější plynové potrubí slisujte.

UPOZORNĚNÍ Hrozí nebezpečí úrazu či udušení.

3.1 Uspořádání varné desky

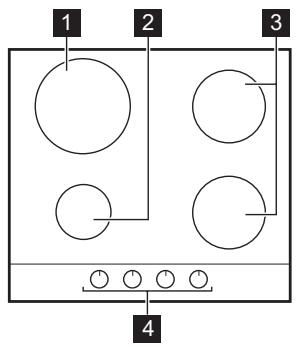

1 Rychlý hořák 2 Pomocný hořák 3 Středně rychlý hořák 4 Ovladače

Symbol Symbol Popis minimální přívod ply‐

Popis bez přívodu plynu / poloha vypnuto poloha pro zapálení / maximální přívod plynu

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

UPOZORNĚNÍ Při používání otevřeného ohně v kuchy‐ ni buďte velmi opatrní. Výrobce odmítá jakoukoli odpovědnost za chybné použi‐ tí plamene. Hořák vždy zapalte před tím, než na něj postavíte nádobu. Zapálení hořáku: Zatlačte na ovladač a otočte jím proti směru hodinových ručiček do krajní polohy

Držte ovladač zatlačený asi 5 sekund, aby se termočlánek zahřál. V opačném případě bude přívod plynu přerušen. Když se plamen ustálí, nastavte jeho inten‐ zitu. Jestliže se hořák ani po několika poku‐ sech nezapálí, zkontrolujte, zda je ko‐ runka a její víčko ve správné poloze.

Při přerušení dodávky elektrického pro‐ udu můžete hořák zapálit i bez elektric‐ kého zařízení. V takovém případě přiložte k hořáku plamen, zatlačte na příslušný ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu. Jestliže plamen z nějakého důvodu zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se po‐ kuste hořák znovu zapálit. Generátor jisker se může spustit auto‐ maticky při zapnutí elektrické sítě, po in‐ stalaci nebo výpadku proudu. Je to nor‐ mální jev.

Chcete-li plamen zavřít, otočte ovladačem na symbol UPOZORNĚNÍ Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen. Víčko hořáku Korunka hořáku Zapalovací svíčka Termočlánek UPOZORNĚNÍ Ovladač stiskněte na maximálně 15 vteřin. Jestliže se hořák nezapálí ani po 15 vteřinách, uvolněte ovladač, otočte ho do polohy vypnuto a po 1 minutě ho zkuste znovu zapálit.

5. UŽITEČNÉ RADY A TIPY

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

• Je-li to možné, vždy zakrývejte nádoby poklič‐ kami.
• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo. Používejte nádoby na vaření s průměrem vhod‐ ným pro rozměry hořáků. Hořák Průměry nádobí Rychlý

Hořák Průměry nádobí Přední středně ry‐ chlý

Zadní středně rychlý

UPOZORNĚNÍ Na plynových hořácích nepoužívejte liti‐ nové, mastkové, grilovací nebo opékací pláty. ČESKY UPOZORNĚNÍ Ujistěte se, že dna varných nádob ne‐ stojí nad ovladači. Pokud jsou ovladače pode dny varných nádob, plameny je budou zahřívat. Nedávejte stejnou pánev na dva hořáky.

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořáky nestabilní nebo poškoze‐ né nádoby. UPOZORNĚNÍ Nepoužívejte rozptylovač plamene. UPOZORNĚNÍ Tekutiny rozlité během vaření mohou způsobit prasknutí skla. UPOZORNĚNÍ Ujistěte se, že držadla hrnců nepřeční‐ vají nad předním okrajem varné desky. Ujistěte se, že jsou hrnce umístěné na středu hořáků, čímž získají maximální stabilitu a sníží se spotřeba plynu.

UPOZORNĚNÍ Viz kapitoly o bezpečnosti.

• Mají-li hořáky správně fungovat, musí být ra‐ mena mřížek pod nádoby ve středu hořáků. UPOZORNĚNÍ Před čištěním spotřebič vypněte a ne‐ chte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napáje‐ ní.

• Při snímání mřížek pod nádoby buďte velmi opatrní, aby nedošlo k poškození varné des‐ ky. Po vyčištění spotřebič osušte měkkým hadrem. Škrábance nebo tmavé skvrny na po‐ vrchu nemají vliv na funkci spotřebiče.
• Mřížky pod nádoby lze pro pohodlnější čištění vyjmout.
• Smaltované části, kryt a korunku hořáků umyj‐ te vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.
• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.
• Mřížky pod nádoby nejsou vhodné pro mytí v myčce nádobí. Musí se mýt ručně.
• Při ručním mytí mřížek pod nádoby buďte opatrní při jejich osušování, protože smaltová‐ ní někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pa‐ stového čisticího prostředku.
• Po vyčistění mřížky pod nádoby správně umí‐ stěte. Odstranění nečistot:

1. – Okamžitě odstraňte: roztavený plast, pla‐

stovou folii nebo jídlo obsahující cukr. – Spotřebič vypněte a nechte jej vychlad‐ nout před čištěním: skvrn od vodního ka‐ mene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek vhodný na po‐ vrch varné desky.

2. Vyčistěte spotřebič vlhkým hadrem s malým

množstvím čisticího prostředku.

3. Nakonec spotřebič vytřete čistým hadrem

do sucha. UPOZORNĚNÍ K čištění povrchu skla nebo prostoru mezi okrajem hořáků a rámem (je-li součástí spotřebiče) nepoužívejte nože, škrabky či podobné nástroje. 22 www.electrolux.com UPOZORNĚNÍ Nádobí neposouvejte po skle, protože by mohlo dojít k poškrábání povrchu. Také dbejte na to, aby na sklo nebo na okraje varné desky nespadly tvrdé či ostré předměty.

6.1 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí kera‐ mické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v koruně hořáků.

6.2 Pravidelná údržba

Pravidelně si v servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavo‐ vače tlaku, je-li instalován.

7. ODSTRAŇOVÁNÍ ZÁVAD

Problém Možná příčina Při zapalování plynu nevzniká • Je přerušena dodávka jiskra. elektrického proudu. Řešení

• Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.
• Zkontrolujte pojistku. Jestli‐ že pojistka vypadne více‐ krát, obraťte se na kvalifi‐ kovaného elektrikáře.

• Víčko hořáku a rozdělovač plamene jsou nasazeny nesymetricky.

• Zkontrolujte, zda jsou víčko hořáku a rozdělovač pla‐ mene správně nasazeny. Plamen zhasíná ihned po za‐ pálení.

• Termočlánek není zahřátý na dostatečnou teplotu.

• Po zapálení plamene pod‐ ržte ovladač stisknutý ještě asi 5 sekund. Plynový kroužek hoří nerov‐ noměrně.

• Rozdělovač plamene je ucpaný zbytky jídla.

• Zkontrolujte, zda není hlav‐ ní tryska zanesená a zda na rozdělovači plamene nejsou zbytky jídel. Pokud dojde k poruše, pokuste se nejprve záva‐ du odstranit sami. Pokud problém nemůžete vyřešit sami, obraťte se prosím na svého prodej‐ ce nebo místní servisní středisko. V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset ná‐ vštěvu servisního technika nebo prodej‐ ce zaplatit, i když je spotřebič ještě v záruce. K rychlé a účinné pomoci jsou nezbytné tyto úda‐ je. Tyto údaje jsou k dispozici na typovém štítku.
• Označení modelu ............

• Výrobní číslo (PNC) ............
• Sériové číslo (S.N.) ............ Používejte pouze originální náhradní díly. Může‐ te je zakoupit pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly.

7.1 Štítky dodávané v sáčku s

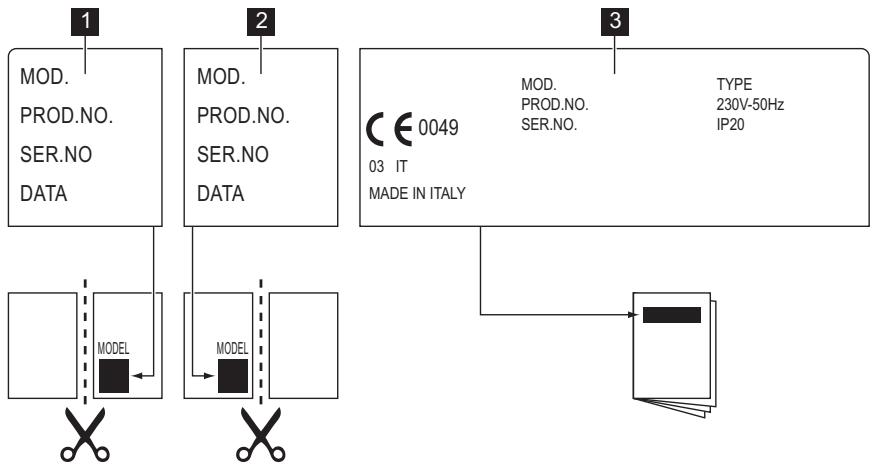

příslušenstvím Nalepte samolepící štítky následujícím způso‐ bem: ČESKY

TYPE 230V-50Hz IP20 MODEL 1 Nalepte jej na záruční list a odešlete tuto část 2 Nalepte jej na záruční list a uschovejte si tu‐ to část 3 Nalepte jej na návod k použití

UPOZORNĚNÍ Viz kapitoly o bezpečnosti. UPOZORNĚNÍ Následující pokyny k instalaci a údržbě smí provádět pouze kvalifikovaní pra‐ covníci v souladu s platnými předpisy.

Zvolte pevné přípojky nebo použijte ohebnou ha‐ dici z nerezové oceli v souladu s platnými předpi‐ sy. Pokud použijete ohebné kovové hadice, dbej‐ te na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dávejte pozor, když je varná deska nainstalovaná spo‐ lečně s troubou. Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hod‐ notám. Nastavitelná přípojka je připev‐ něna k úplné rampě pomocí matice se závitem G 1/2". Volně našroubujte sou‐ části, nastavte připojení do požadova‐ ného směru a vše utáhněte.

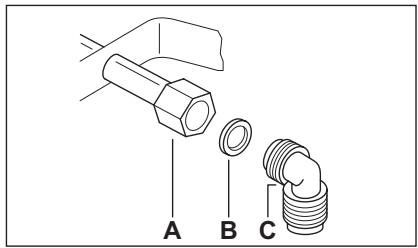

B C A) Konec hřídele s maticí B) Pračka C) Potrubní koleno Zkapalněný plyn U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu. Pružnou hadici lze použít za těchto podmínek: – nesmí se zahřát na vyšší než pokojovou teplo‐ tu, vyšší než 30 °C; – nesmí být delší než 1500 mm; – nesmí být přiškrcena; – nesmí být vystavena tahu nebo zkroucení; – nesmí být v kontaktu s ostrými kraji nebo rohy; 24 www.electrolux.com – musí být snadno přístupná, aby mohl být kon‐ trolován její stav. Při kontrole stavu pružné hadice se zjišťuje, zda: – nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření; – materiál není ztvrdlý, ale má svou normální pružnost; – spojovací svorky nejsou rezavé; – doba její životnosti není prošlá. Zjistíte-li jakoukoli z uvedených závad, hadici ne‐ opravujte, ale vyměňte ji. Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

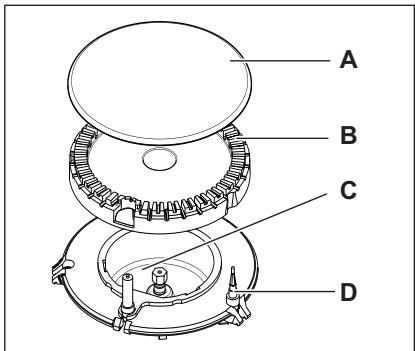

Sundejte mřížky určené pod nádoby. Odstraňte víčka a korunky hořáku. Pomocí nástrčného klíče 7 odšroubujte vstřikovací trysky a nahraďte je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).

4. Stejným postupem v opačném pořadí zase

jednotlivé části smontujte.

5. Vyměňte typový štítek (nachází se v blíz‐

kosti přívodního plynového potrubí) za tako‐ vý, který odpovídá novému druhu dodáva‐ ného plynu. Tento štítek můžete najít v ba‐ líčku dodávaném se spotřebičem. Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné in‐ stalovat na přívodní plynové potrubí nastavovač tlaku.

8.3 Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

2. Otočte ovladač do minimální polohy.

3. Odmontujte regulační kohout.

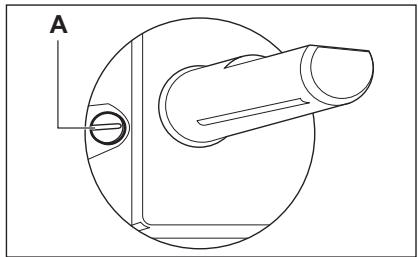

4. Úzkým šroubovákem nastavte polohu obto‐

• Jestliže přejdete ze zemního plynu G20 20 mbar (nebo na zemní plyn G20 13 mbar 2)) na zkapalněný plyn obtokový šroub zcela zašrou‐ bujte a utáhněte.
• Při přechodu ze zkapalnělého plynu na zemní plyn G20 20 mbar povolte obtokový šroub asi o 1/4 otáčky.
• Při přechodu ze zemního plynu G20 20 mbar na zemní plyn G20 13 mbar2) povolte obtoko‐ vý šroub asi o 1/4 otáčky.
• Při přechodu ze zkapalnělého plynu na zemní plyn G20 13 mbar2) povolte obtokový šroub asi o 1/2 otáčky.
• Při přechodu ze zemního plynu G20 13 mbar2) na zemní plyn G20 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky. UPOZORNĚNÍ Zkontrolujte, zda plamen nezhasne, ot‐ očíte-li ovladačem rychle z maximální do minimální polohy.

8.4 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ na‐ pájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na ty‐ povém štítku. Ujistěte se, že je zástrčka zapo‐ jena do správné zásuvky.
• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Po instalaci musí zůstat síťová zástrčka nad‐ ále dostupná.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Při připojení spotřebiče pomocí prodlužovací‐ ho kabelu, rozdvojky nebo vícenásobného ČESKY připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.
• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C. Ujistěte se, že jste připojili modře zbarvený nulo‐ vý vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič připojte ke svorce označené písmenem „L“. Fá‐ zový vodič musí být vždy připojen.

8.5 Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní typ. Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně mu‐ sí být přibližně o 2 cm delší než hnědý (nebo čer‐ ný) fázový vodič.

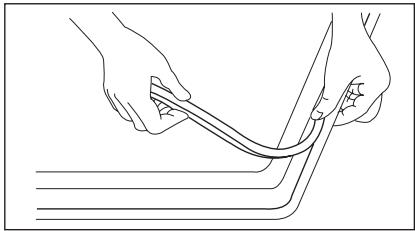

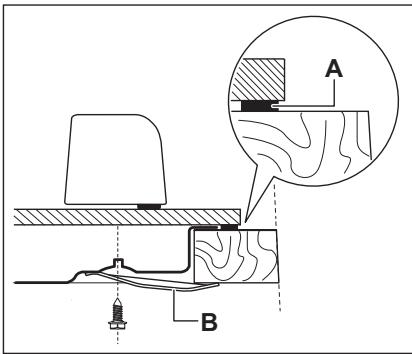

A) dodávané těsnivo B) dodávané konzole POZOR Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

8.7 Možnosti zapuštění

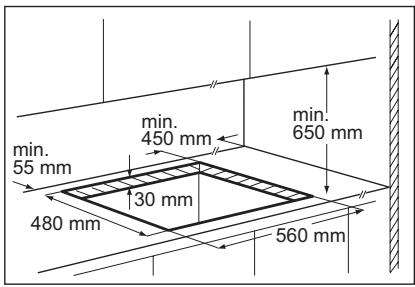

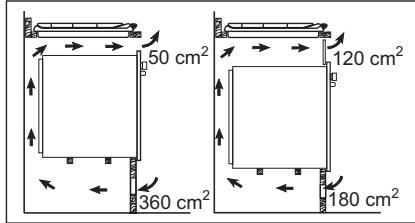

Kuchyňská skříňka s dvířky min. 55 mm 480 mm min. 450 mm min. 650 mm Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah. 30 mm 30 mm 560 mm

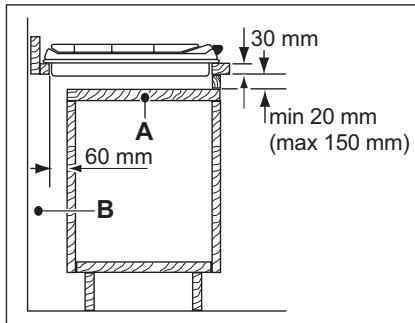

A) Odnímatelný panel B) Prostor pro přípojky min 20 mm (max 150 mm) 26 www.electrolux.com Kuchyňská skříňka s troubou Rozměry výřezu pro varnou desku musí odpoví‐ dat uvedeným hodnotám a kuchyňská linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno oddě‐ leně a umožňovat snadné vyjmutí trouby z linky. 50 cm2 120 cm2 360 cm2 180 cm2

9. TECHNICKÉ INFORMACE

Rozměry varné desky Rozměry výřezu pro varnou desku Šířka: 590 mm Šířka: 560 mm Délka: 520 mm Délka: 480 mm Tepelný výkon Rychlý hořák

Středně rychlý hořák:

CELKOVÝ VÝKON: G20 (2H) 20 mbar = 7.7 kW G30/G31 (3B/P) 30 mbar = 545 g/h G20 (2H) 13 mbar = 5.5 kW pouze pro Rusko Elektrické napájení: 230 V ~ 50 Hz Kategorie: II2H3B/P Připojení plynu: G 1/2" Přívod plynu: G20 (2H) 20 mbar Třída spotřebiče:

Průměry ventilů Hořák Ø trysek v 1/100 mm Hořák Ø trysek v 1/100 mm Pomocný

Průměry ventilů Hořák Ø trysek v 1/100 mm Pomocný

Hořák Ø trysek v 1/100 mm Středně rychlý

Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar HOŘÁK NORMÁLNÍ VÝKON kW vstřikování 1/100 mm Pomocný

vstřikování 1/100 mm g/h Pomocný

Recyklujte materiály označené symbolem Obaly vyhoďte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické

spotřebiče určené k likvidaci. Spotřebiče označené příslušným symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad. 28 www.electrolux.com SOMMAIRE
