RE 90 - Vysokotlaký čistič STIHL - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma RE 90 STIHL ve formátu PDF.
| Typ výrobku | Vysokotlaký čistič |
| Značka | STIHL |
| Model | RE 90 |
| Maximální tlak | 110 bar |
| Průtok | 400 l/h |
| Výkon motoru | 1,4 kW |
| Hmotnost | 6 kg |
| Rozměry (D x Š x V) | 380 x 280 x 280 mm |
| Napájení | 230 V / 50 Hz |
| Délka vysokotlaké hadice | 8 m |
| Povolená teplota vody | do 40 °C |
| Třída ochrany | IPX5 |
| Hladina akustického tlaku (LpA) | 78 dB(A) |
| Záruka | 2 roky |
| Použití | Čištění vozidel, teras, zahradního nářadí |
| Hlavní funkce | Regulace tlaku, kompatibilní s plošným čističem |
| Údržba | Pravidelné čištění filtru, odvápnění |
| Bezpečnostní pokyny | Nosit ochranné brýle, nemířit na lidi nebo zvířata |
| Náhradní díly | Dostupné trysky, hadice, filtry |
Často kladené otázky - RE 90 STIHL
Dotazy uživatelů ohledně RE 90 STIHL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysokotlaký čistič ve formátu PDF zdarma! Najděte svůj návod RE 90 - STIHL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RE 90 značky STIHL.
NÁVOD K OBSLUZE RE 90 STIHL
150 - 170 Návod k použití
1 Úvod....150
2 Informace k tomuto návodu k použití..... 150
3 Přehled....151
4 Bezpečnostní pokyny....152
5 Připrava vysokotlakého čističe k práci.... 158
6 Smontování vysokotlakého čističe...... 159

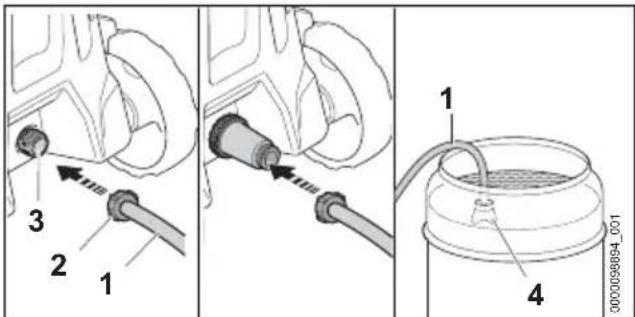

7 Připojení na vodní zdroj.... 161

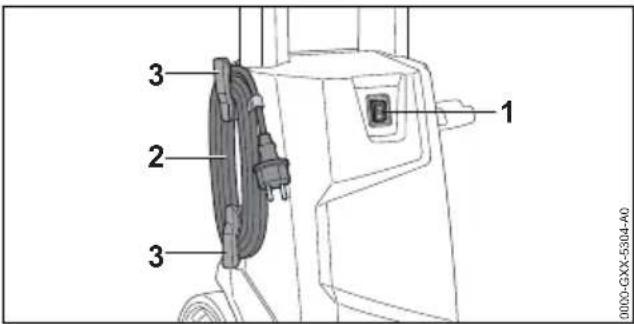

8 Elektrické připojení vysokotlakého čističe 162

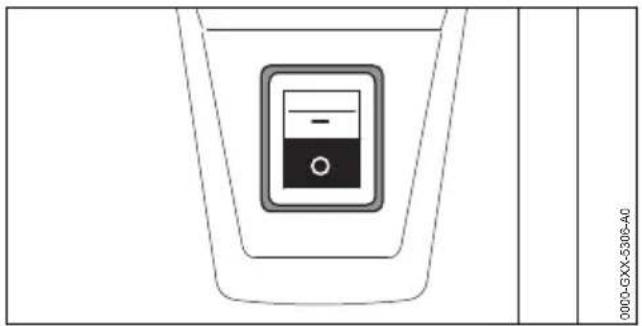

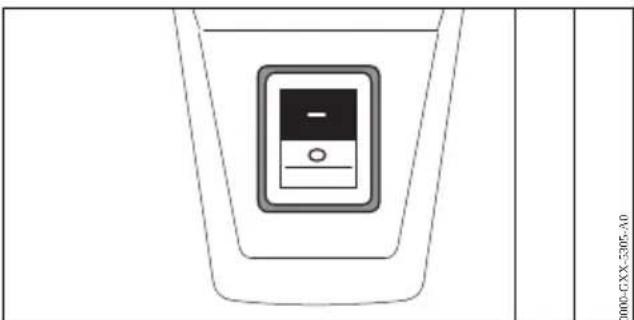

9 Zapínání a vypínaní vysokotlakého čističe 162
10 Práce s vysokotlakým čističem.... 163

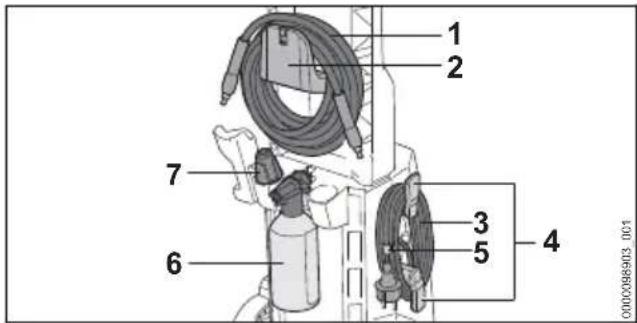

11 Po skončení práce.... 164
12 Přeprava.... 165
13 Skladování.... 165

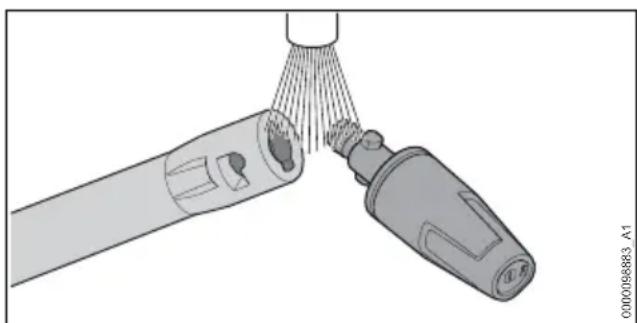

14 Čištění....165
15 Údržba.... 166
16 Oprava.... 166
17 Odstranění poruch.... 166
18 Technická data....168
19 Náhradní díly a příslušenství...... 169
20 Likvidace.... 169
21 Prohlášení o konformitě EU.... 170
22 Adresy....170
1 Úvod
Vážená zákaznice, vážený zákazníku,
těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.
STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajištuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.
STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpečném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.
Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.
Dr. Nikolas Stihl
DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.
2 Informace k tomuto návodu k použití
2.1 Platné dokumenty
Platí lokální bezpečnostní předpisy.
Navíc k tomuto návodu k použití si přečíst, porozumět jim a uložit pro další potřebu níže uvedené dokumenty:
– návod k použití a obal používaného příslušenství
– návod k použití a obal používaného čisticího prostředku
2.2 Označení varovných odkazů v textu
NEBEZPEČÍ
■ Odkaz upozorňuje na nebezpečí, která vedou k těžkým úrazům či úmrtí.
▶ Uvedená opatření mohou zabránit těžkým úrazům či úmrtí.
VAROVÁNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či úmrtí.
▶ Uvedená opatření mohou zabránit těžkým úrazům či úmrtí.
UPOZORNĚNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám.
▶ Uvedená opatření mohou zabránit věcným škodám.
2.3 Symbol v textu
Tento symbol odkazuje na kapitolu v tomto návodu k použití.
3 Přehled česky
3 Přehled

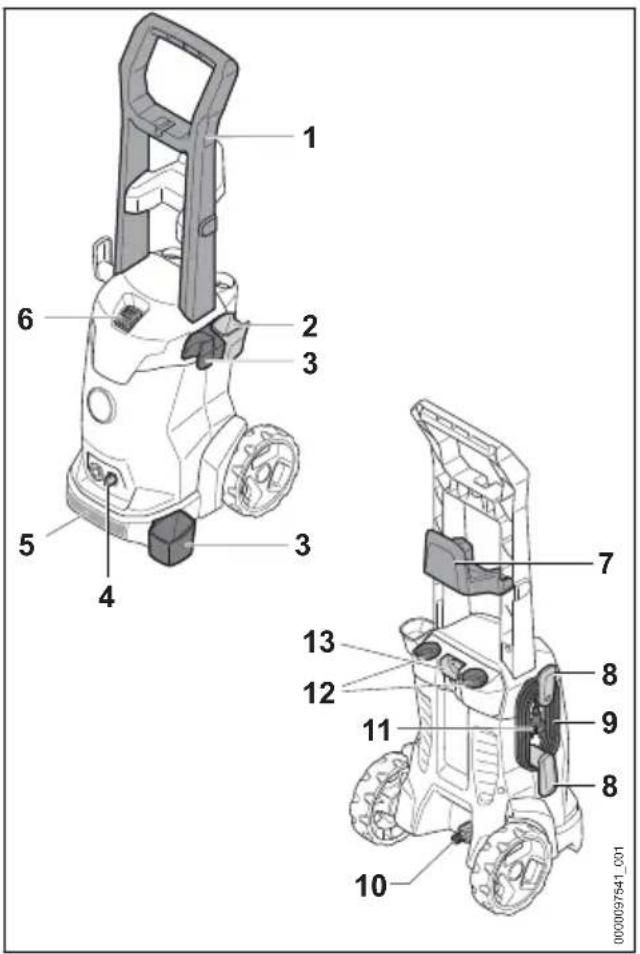

3.1 Vysokotlaký čistič
Rukojeť slouží k prénášení vysokotlakého čističe.
2 Držák
Držák slouží k uložení stříkací pistole.
3 Držák
Držák slouží k uložení stříkacího zařízení.
4 Aretační páčka
Aretační páčka drží nátrubek ve vysokotlakém čističi.
5 Přepravní držadlo
Přepravní držadlo slouží k prénášení vysokotlakého čističe.
6 Kolébkový spínač
Kolébkový spínač slouží k zapínání a vypínání vysokotlakého čističe.
7 Držák
Držák slouží k uložení vysokotlaké hadice.
8 Držák
Držák slouží k uložení připojovacího kabelu.
9 Připojovací kabel
Připojovací kabel spojuje vysokotlaký čistič se sít'ovou zástrčkou.
10 Nátrubek
Nátrubek slouží k připojení vodovodní hadice.
11 Sít'ová zástrčka
Sít'ová zástrčka spojuje připojovací kabel se zásuvkou.

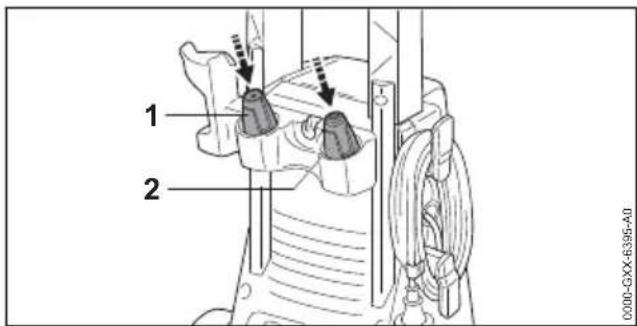

12 Přihrádky
Přihrádky slouží k uložení dodaných trysek.
13 Držák
Držák slouží k uložení stříkací soupravy.
# Výkonový štítek s výrobním číslem

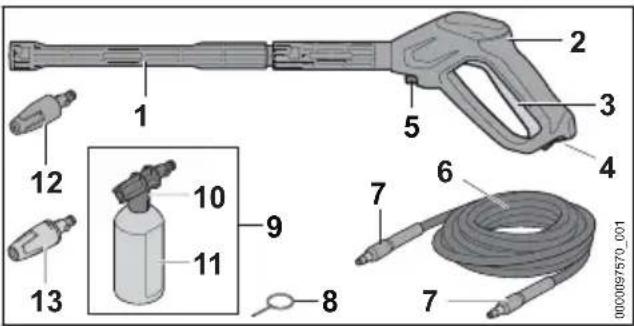

3.2 Stříkací zařízení
Stříkací trubka spojuje stříkací pistoli s try- skou.
2 Stříkací pistole
Stříkací pistole slouží k držení a vedení stříkacího zařízení.

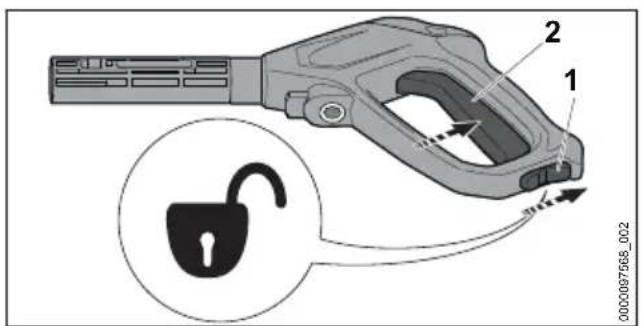

3 Spoušt'
Spoušť otevírá a zavírá ventil ve stříkací pistoli. Páčka spouští a zastavuje proud vody.
4 Zarážková páčka
Zarážková páčka odjišťuje spoušt'.
5 Aretační páčka
Aretační páčka drží nátrubek ve stříkací pistoli.

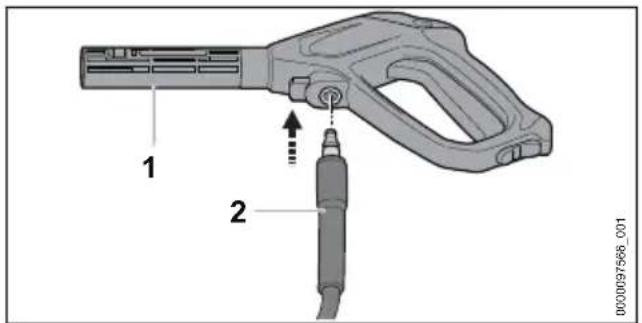

6 Vysokotlaká hadice
Vysokotlaká hadice vede vodu z vysokotlakého čerpadla do stříkací pistole.

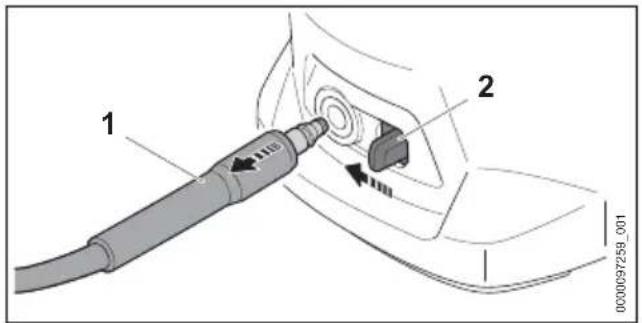

7 Nátrubek
Nátrubek spojuje vysokotlakou hadici s vyso- kotlakým čerpadlem a se stříkací pistolí.

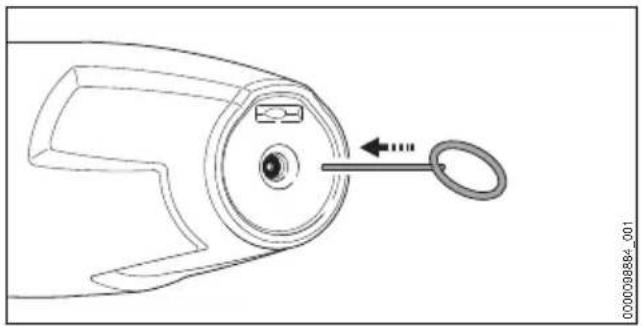

8 Čisticí jehla
Čisticí jehla slouží k čištění trysek.
česky 4 Bezpečnostní pokyny

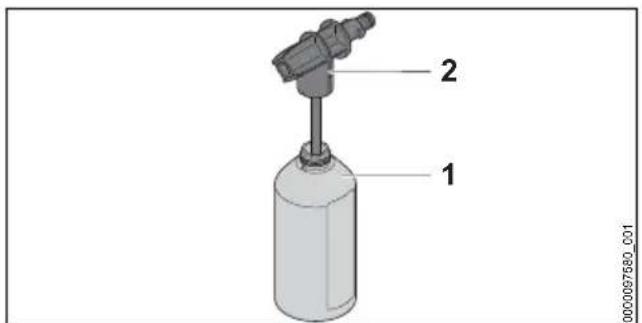

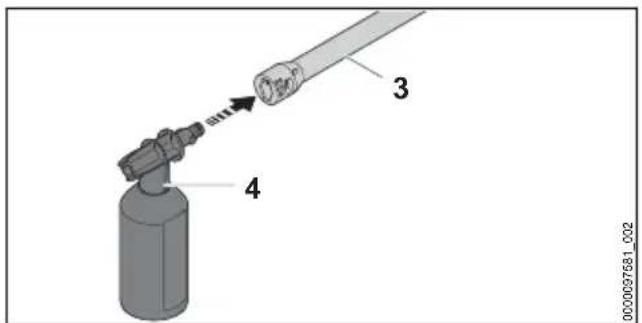

9 Stříkací souprava ^8
Stříkací souprava slouží k čištění čisticími prostředky.
10 Stříkací tryska
Stříkací tryska směšuje vodu s čisticím prostředkem.
11 Láhev
Láhev obsahuje čisticí prostředek.
12 Rotační tryska
Rotační tryska vytváří tvrdý rotační proud vody.
13 Plochá tryska
Plochá tryska vytváří plochý proud vody.
3.3 Symboly
Na vysokotlakém čističi, stříkacím zařízení a stříkací soupravě se mohou nacházet symboly s následujícím významem:
Zarážková páčka deblokuje v této poloze páčku.
Zarážková páčka blokuje v této poloze páčku.
Stříkací soupravu zajistit tak, aby se nemohla převrátit a nemohla se pohnout.
Výrobek nelikvidovat s domácím odpadem.
LWA
Zaručená hladina akustického výkonu podle směrnice 2000/14/EG v dB(A) za účelem porovnatelnosti akustických emisí výrobků.
STIHL ^
Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
4 Bezpečnostní pokyny
4.1 Varovné symboly
Varovné symboly na vysokotlakém čističi mají následující význam:
Dodržujte bezpečnostní pokyny a jejich opatření.
Návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.
Noste ochranné brýle.
– Nemířte proudem vody na osoby a zvířata.
– Nemířte proudem vody na elektrická zařízení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud.
– Nemířte proudem vody na elektrické přístroje a vysokotlaký čistič.
Pokud je připojovací nebo prodlužovací kabel poškozen: vytáhněte síťovou zástrčku ze zásuvky.
Nepřipojujte vysokotlaký čistič přímo k síti pitné vody.
Během přerušení práce, přepravy, skladování, údržby nebo opravy vysokotlaký čistič vypněte.
Nepoužívejte, nepřepravujte a neskladujte vysokotlaký čistič při teplotách pod 0 °C.
4.2 Řádné používání
Vysokotlaký čistič STIHL RE 90.0 slouží k čištění např. vozidel, přívěsů, teras, cest a fasád.
Vysokotlaký čistič není vhodný pro komerční použití.
Vysokotlaký čistič se nesmí používat za deště.
▲ VAROVÁNÍ
■ V případě použití vysokotlakého čističe v rozporu s určením může dojít k závažnému poranění nebo usmrcení osob a ke vzniku věcných škod.
- Používejte vysokotlaký čistič tak, jak je to popsáno v tomto návodu k použití.
Vysokotlaký čistič STIHL RE 90.0 neslouží pro níže uvedená použití:
– čištění azbestového cementu a podobných povrchů
– čištění povrchů, které jsou natřeny nebo nalakovány olovnatou barvou
– čištění povrchů, které přicházejí do kontaktu s potravinami
– čištění samotného vysokotlakého čističe
4.3 Požadavky na uživatele
▲ VAROVÁNÍ
■ Uživatelé bez instruktáže nemohou rozpoznat nebo dobře odhadnout nebezpečí hrozící vysokotlakým čističem. Uživatel nebo jiné osoby mohou utrpět těžká nebo smrtelná zranění.
Je třeba si přečíst návod k použití, porozumět mu a uschovat jej.
- Pokud bude vysokotlaký čistič předáván další osobě: zároveň s ním předejte i návod k použití.
- Zajistěte, aby uživatel splňoval níže uvedené požadavky:
– Uživatel je odpočatý.
– Tento stroj nesmí používat osoby (včetně dětí) se sníženými psychickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí.
- Uživatel je schopen rozpoznat a posoudit nebezpečí hrozící vysokotlakým čističem.
–Uživatel je plnoletý nebo je v souladu s národními předpisy pod dohledem zaškolován pro výkon povolání.
–Před prvním použitím vysokotlakého čističe obdržel uživatel instruktáž od specializovaného pro-dejce STIHL nebo jiného specialisty.
– Uživatel není pod vlivem alkoholu, léků nebo drog.
▶ V případě nejasností: vyhledejte specializovaného prodejce STIHL.
4.4 Oblečení a vybavení
▲ VAROVÁNÍ
■ Během práce mohou být předměty velkou rychlostí vymrštěny nahoru. Uživatel může být zraněn.
- Nosit těsně přiléhající ochranné brýle. Vhodné ochranné brýle byly přezkoušeny podle normy EN 166 nebo podle národních předpisů a jsou s patřičným označením k dostání na trhu.
- Nosit těsně přiléhající bundu, košili s dlouhým rukávem a dlouhé kalhoty.
■ Při práci může dojít k tvorbě aerosolů. Vdechované aerosoly mohou škodit zdraví a vyvolat alergické reakce.
- Provést odhad rizik v závislosti na k čištění určenému povrchu a jeho okolí.
▶ Pokud z odhadu rizik vyjde najevo, že se budou vytvářet aerosoly: nosit ochrannou dýchací masku ochranné kategorie FFP2 nebo jiné srovnatelné ochranné kategorie.
■ Pokud nosí uživatel nevhodnou obuv, může uklouznout. Uživatel může být zraněn.
- Nosit pevnou, uzavřenou obuv s hrubou podrážkou.
4.5 Pracovní pásmo a okolí
⚠️ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nemohou rozpoznat ani odhadnout nebezpečí hrozící vysokotlakým čističem a do výšky vymrštěnými předměty. Nezúčastněné osoby, děti a zvířata mohou utrpět těžká zranění a může dojít k věcným škodám.
▶Nepouštějte nezúčastněné osoby, děti a zvířata do pracovního pásma.
▶Vysokotlaký čistič nenechá-vejte bez dohledu.
▶Zajistěte, aby si děti s vysokotlakým čističem nemohly hrát.
■ Pokud by se pracovalo v dešti nebo ve vlhkém prostředí, může dojít k úrazu elektrickým proudem. Uživatel se může těžce zranit nebo být usmrcen a vysokotlaký čistič se může poškodit.
▶ Nepracujte v dešti.
česky 4 Bezpečnostní pokyny
- Vysokotlaký čistič postavte tak, aby na něj nekapala voda a on se nenamočil.
- Vysokotlaký čistič postavte mimo vlhké pracovní místo.
■ Elektrické součástky vysokotlakého čističe mohou vytvářet jiskry. Jiskry mohou ve snadno hořlavém nebo explozivním okolí vyvolat požáry nebo exploze. Může tím dojít k těžkým úrazům či úmrtí a ke vzniku věcných škod.
- Nikdy nepracujte ve snadno hořlavém nebo explozivním okolí.
4.6 Stav odpovídající bezpečnosti
Vysokotlaký čistič je ve stavu odpovídajícím bezpečnosti, když jsou splněny níže uvedené podmínky:
– Vysokotlaký čistič je nepoškozený.
– Vysokotlaká hadice, rukojeť, spojky a stříkací zařízení jsou nepoškozené.
– Vysokotlaká hadice, rukojeť a stříkací zařízení jsou správně namontované.
– Připojovací kabel, prodlužovací kabel a jejich sít'ové zátrčky jsou nepoškozené.
– Vysokotlaký čistič je čistý a suchý.
– Stříkací zařízení je čisté.
– Ovládací prvky fungují a nejsou změněny.
– Je namontováno pouze originální příslušenství STIHL určené pro tento vysokotlaký čistič.
– Příslušenství je namontováno správně.
▲ VAROVÁNÍ
■ Ve stavu neodpovídajícím bezpečnosti nemohou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Pracujte s nepoškozeným vysokotlakým čističem.
- Pracujte s vysokotlakou hadicí, rukojetí, spojkami a stříkacím zařízením jen tehdy, pokud nejsou poškozené.
- Montujte vysokotlakou hadici, rukojeť a stříkací zařízení tak, jak je to popsáno v tomto návodu k použití.
- Pracujte s připojovacím kabelem, prodlužovacím kabelem a se síťovou zástrčkou jen tehdy, pokud nejsou poškozené.
▶ Pokud je vysokotlaký čistič znečištěný nebo mokrý: vyčistěte vysokotlaký čistič a nechte jej uschnout. - Pokud je stříkací zařízení znečištěné: vyčistěte stříkací zařízení.
▶ Nepozměňujte vysokotlaký čistič. - Pokud nefungují ovládací prvky: nepracujte s vysokotlakým čističem.
▶ Montujte pouze originální příslušenství STIHL určené pro tento vysokotlaký čistič.
- Příslušenství montujte tak, jak je to popsáno v tomto návodu k použití nebo v návodu k použití daného příslušenství.
- Nestrkejte do otvorů vysokotlakého čističe žádné předměty.
- Opotřebované nebo poškozené informační štítky vyměňte.
▶ V případě nejasností: vyhledejte specializovaného prodejce STIHL.
4.7 Pracovní postup
▲ VAROVÁNÍ
■ Uživatel již v určitých situacích nemůže soustředěně pracovat. Uživatel může zakopnout, upadnout a těžce se zranit.
▶ Pracujte klidně a s rozvahou.
- Pokud jsou světelné poměry a viditelnost špatné: nepracujte s vysokotlakým čističem.
▶ Obsluhujte vysokotlaký čistič sami.
▶ Dávejte pozor na překážky.
▶ Při práci stůjte na zemi a udržujte rovno-váhu. Pokud je nutné pracovat ve výškách: používejte vysokozdvižnou pracovní plošinu nebo bezpečné lešení.
- Pokud se dostaví známky únavy: udělejte si pracovní přestávku.
■ Pokud se vysokotlaký čistič během práce změní nebo se chová nezvyklým způsobem, může být v provozně nebezpečném stavu. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Ukončete práci, vytáhněte síťovou zástrčku ze zásuvky a vyhledejte specializovaného prodejce STIHL.
▶ Používejte vysokotlaký čistič vestoje. - Nezakrývejte vysokotlaký čistič, jinak nebude zajištěna dostatečná výměna chladicího vzduchu.
- Při puštění spouště stříkací pistole se vysokotlaké čerpadlo automaticky vypne a z trysky přestane proudit voda. Vysokotlaký čistič je v pohotovostním režimu a zůstává nadále zapnutý. Při stisknutí spouště stříkací pistole se vysokotlaké čerpadlo automaticky opět zapne a z trysky začne proudit voda. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.

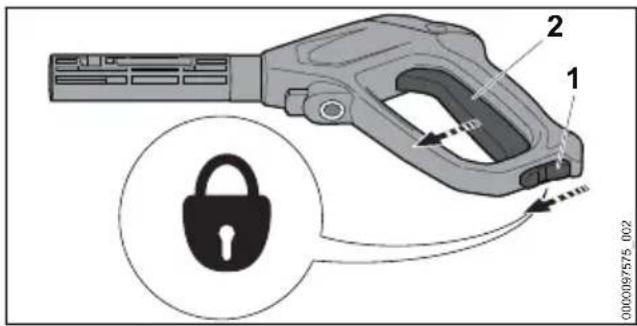

- Pokud se nepracuje: zamkněte spoušt' stříkací pistole.
▶ Vypněte vysokotlaký čistič.
4 Bezpečnostní pokyny česky
- Vytáhněte síťovou zástrčku vysokotlakého čističe ze zásuvky.
■ Při teplotách pod 0 °C může na čištěných površích a v konstrukčních dílech vysokotlakého čističe zamrznout voda. Uživatel může uklouznout, upadnout a těžce se zranit. Mohou vzniknout věcné škody.
- Při teplotách pod 0 °C vysokotlaký čistič nepoužívejte.
■ Pokud se tahá za vysokotlakou hadici, vodovodní hadici nebo připojovací kabel, může se vysokotlaký čistič pohnout a převrátit. Mohou vzniknout věcné škody.
▶ Netahejte za vysokotlakou hadici, vodovodní hadici ani připojovací kabel.
■ Pokud vysokotlaký čistič stojí na šikmé, nerovné nebo nezpevněné ploše, může se pohnout a převrátit. Mohou vzniknout věcné škody.
▶ Stavte vysokotlaký čistič na vodorovnou plochou zpevněnou plochu.
■ Pokud se pracuje ve výšce, může vysokotlaký čistič nebo stříkací zařízení spadnout dolů. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Používejte vysokozdvižnou pracovní plošinu nebo bezpečné lešení.
- Vysokotlaký čistič na vysokozdvižnou pracovní plošinu ani lešení nestavte.
▶ Pokud není dosah vysokotlaké hadice dostatečný: prodlužte vysokotlakou hadici prodlužovací vysokotlakou hadicí.
- Zajistěte stříkací zařízení proti pádu dolů.
■ Proud vody může z povrchů uvolnit azbestová vlákna. Azbestová vlákna se po uschnutí mohou dostat do vzduchu a mohou pak být vdechnuta. Vdechovaná azbestová vlákna mohou poškodit zdraví.
▶ Nečistěte azbestové povrchy.
■ Proud vody může z vozidel nebo strojů uvolnit olej. Olejnatá voda se může dostat do země, vody nebo kanalizace. Je tak ohroženo životní prostředí.
Čistěte vozidla nebo stroje jen na místech, kde je v odtoku vody nainstalován odlučovač oleje.
■ Proud vody může spolu s olovnatou barvou vytvářet olovnaté aerosoly a vodu. Olovnaté aerosoly a olovnatá voda se mohou dostat do země, vody nebo kanalizace. Vdechované aerosoly mohou poškodit zdraví a vyvolat alergické reakce. Je tak ohroženo životní prostředí.
▶ Nečistěte povrchy, které jsou natřeny nebo nalakovány olovnatou barvou.
■ Proud vody může poškodit choulostivé povrchy. Mohou vzniknout věcné škody.
▶ Nečistěte choulostivé povrchy rotační try-skou.
▶ Choulostivé povrchy z gumy, látky, ze dřeva nebo z podobných materiálů čistěte se sníženým pracovním tlakem a s větším odstupem.
■ Pokud se rotační tryska během práce ponoří do znečištěné vody nebo se v ní používá, může se poškodit.
▶ Nepoužívejte rotační trysku ve znečištěné vodě.
▶ Při čištění nádob: vyprázdněte nádobu a během čištění nechte odtékat vodu.
■ Nasáté snadno hořlavé nebo explozivní kapaliny mohou vyvolat požáry a exploze. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
▶ Nenasávejte snadno hořlavé nebo explozivní kapaliny a nepostřikujte je.
■ Nasáté dráždivé, žíravé a jedovaté kapaliny mohou ohrozit zdraví a poškodit konstrukční díly vysokotlakého čističe. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
▶ Nenasávejte dráždivé, žíravé a jedovaté kapaliny a nepostřikujte je.
■ Silný proud vody může způsobit závažná poranění osob a zvířat nebo věcné škody.
▶ Nemířte proudem vody na osoby a zvířata.
▶ Nemířte proudem vody do míst, kam není dobře vidět.
▶ Nečistěte oblečené oblečení.
▶ Nečistěte nazuté boty.
■ Pokud se elektrická zařízení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud dostanou do kontaktu s vodou, může dojít k úrazu elektrickým proudem. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
▶ Nemířte proudem vody na elektrická zařizení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud.
- Nemiřte proudem vody na připojovací nebo na prodlužovací kabel.
■ Pokud se elektrická zařízení nebo vysokotlaký čistič dostanou do kontaktu s vodou, může dojít k úrazu elektrickým proudem. Uživatel může utrpět těžká nebo smrtelná zranění a mohou vzniknout věcné škody.
▶ Nemiřte proudem vody na elektrické přístroje a vysokotlaký čistič.
- Zajistěte, aby elektrická zařízení a vysokotlaký čistič byly daleko od čištěného povrchu.
■ Nesprávně uložená vysokotlaká hadice se může poškodit. V důsledku poškození může do okolí nekontrolovaně pod vysokým tlakem unikat voda. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
▶ Nemířte proudem vody na vysokotlakou hadici.
▶ Uložte vysokotlakou hadici tak, aby nebyla napnutá nebo zamotaná.
▶ Uložte vysokotlakou hadici tak, aby nebyla poškozená, zalomená nebo stlačená a nikde se neodírala.
- Chraňte vysokotlakou hadici před horkem, olejem a chemikáliemi.
■ Nesprávně uložená vodovodní hadice se může poškodit a osoby o ni mohou zakopnout. Osoby se mohou poranit a vodovodní hadice se může poškodit.
▶ Nemířte proudem vody na vodovodní hadici.
▶ Uložte a označte vodovodní hadici tak, aby o ni osoby nemohly zakopnout.
▶ Uložte vodovodní hadici tak, aby nebyla napnutá nebo zamotaná.
▶ Uložte vodovodní hadici tak, aby nebyla poškozená, zalomená nebo stlačená a nikde se neodírala.
▶ Chraňte vodovodní hadici před horkem, olejem a chemikáliemi.
- Silný proud vody způsobuje reakční síly. V důsledku vzniklých reakčních sil může uživatel ztratit kontrolu nad stříkacím zařízením. Uživatel může utrpět těžká zranění a mohou vzniknout věcné škody.
- Držte stříkací pistoli pevně oběma rukama.
- Pracujte tak, jak je to popsáno v tomto návodu k použití.
4.8 Čisticí prostředky
⚠️ VAROVÁNÍ
■ Pokud by se čisticí prostředky dostaly do styku s pokožkou nebo očima, může dojít k podráždění pokožky či očí.
- Dbejte na návod k použití čisticího prostředku.
- Vyhněte se kontaktu s čisticími prostředky.
▶ Pokud došlo ke kontaktu s pokožkou: dotčená místa pokožky umyjte velkým množstvím vody a mýdlem.
▶ Pokud došlo ke kontaktu s očima: vyplachujte oči nejméně po dobu 15 minut velkým množstvím vody a vyhledejte lékaře.
■ Nesprávné nebo nevhodné čisticí prostředky mohou poškodit vysokotlaký čistič nebo povrch čištěného předmětu nebo uškodit životnímu prostředí.
▶ STIHL doporučuje používat originální čisticí prostředky STIHL.
▶ Dbejte na návod k použití čisticího prostředku.
▶ V případě nejasností: vyhledejte specializovaného prodejce STIHL.
4.9 Připojení vody
⚠️ VAROVÁNÍ
■ Při puštění spouště stříkací pistole vznikne ve vodovodní hadici zpětný ráz. V důsledku zpětného rázu může dojít ke vtlacení znečištěné vody zpět do sítě pitné vody. Může dojít ke znečištění pitné vody.
▶ Nepřipojujte vysokotlaký čistič přímo k síti pitné vody.
▶ Dodržujte předpisy vodáren. Pokud je to vyžadováno, použijte pro připojení k síti pitné vody systémové oddělovací zařízení odpovídající předpisům (např. zábranu proti zpětnému průtoku).
■ Znečištěná voda nebo voda obsahující písek mohou poškodit konstrukční díly vysokotlakého čističe.
▶ Používejte čistou vodu.
▶ Pokud se používá znečištěná voda nebo voda obsahující písek: používejte spolu s vysokotlakým čističem vodní filtr.
■ Pokud je do vysokotlakého čističe príváděno príliš málo vody, mohou se jeho konstrukční díly poškodit.
Zcela otevřete vodní kohoutek.
Zajistěte, aby bylo do vysokotlakého čističe přiváděno dostatek vody, 8.1.
4.10 Elektrické připojení
Kontakt s konstrukčními díly vedoucími elektrický proud může vzniknout z těchto přičin:
– Je poškozen připojovací kabel nebo prodlužovací kabel.
– Elektrická vidlice připojovacího kabelu nebo prodlužovacího kabelu je poškozená.
– Zásuvka není správně nainstalovaná.
▲ NEBEZPEČÍ
■ Kontakt s konstrukčními díly vedoucími elektrický proud může způsobit úraz elektrickým proudem. Uživatel může utrpět těžké nebo smrtelné zranění.
- Zajistěte, aby připojovací kabel, prodlužovací kabel a jejich elektrické vidlice nebyly poškozeny.
Pokud je připojovací kabel nebo prodlužovací kabel poškozen:
▶ Poškozeného místa se nedotýkejte.
- Vytáhněte elektrickou vidlici ze zásuvky.
- Připojovacího kabelu, prodlužovacího kabelu a jejich elektrických vidlic se dotý- kejte pouze suchýma rukama.
Zasuňte sít'ovou zástrčku připojovacího nebo prodlužovacího kabelu do správně nainstalované a jištěné zásuvky s ochranným kontaktem.
Sít'ové připojení musí provést kvalifikovaný elektrikář v souladu s požadavky normy IEC 60364-1. Doporučujeme připojit elektrické napájení k tomuto stroji bud' přes proudový chránič, který při překročení 30mA svodového proudu unikajícího do země po dobu 30 ms přeruší přívod energie, nebo přes zemnicí jistič.
■ Poškozený nebo nevhodný prodlužovací kabel může vést k zásahu elektrickým proudem. Může dojít k těžkým úrazům nebo usmrcení osob.
- Používejte prodlužovací kabel se správným kabelovým průřezem, 18.2.
- Používejte prodlužovací kabel chráněný proti stříkající vodě, který je schválený pro použití venku.
- Používejte prodlužovací kabel, který má stejné vlastnosti jako připojovací kabel vysokotlakého čističe, 18.2.
▶ Doporučujeme k tomu používat kabelový buben, který zajistí, aby zásuvka byla minimálně 60 mm nad úrovní země.
⚠️ VAROVÁNÍ
■ Během práce může nesprávné sít'ové napětí nebo nesprávná sít'ová frekvence vést k přepětí ve vysokotlakém čističi. Vysokotlaký čistič se může poškodit.
- Zajistěte, aby síťové napětí a síťová frekvence elektrické sítě souhlasily s údaji na výkonnostním štítku vysokotlakého čističe.
■ Pokud je na vícenásobnou zásuvku připojeno více elektrických spotřebičů, může během práce dojít k přetížení elektrických konstrukč-
ních dílů. Elektrické konstrukční díly se mohou zahřát a způsobit požár. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
- Připojujte do zásuvky jen samotný vysokotlaký čistič.
▶ Nepřipojujte vysokotlaký čistič do vícená- sobných zásuvek.
■ Nesprávně vedený připojovací nebo prodlužovací kabel může být poškozen a osoby o něj mohou zakopnout. Osoby se mohou zranit a připojovací nebo prodlužovací kabel se může poškodit.
▶ Uložte připojovací i prodlužovací kabel tak, aby nemohly přijít do kontaktu s proudem vody.
▶ Uložte a označte připojovací i prodlužovací kabel tak, aby o ně osoby nemohly zakopnout.
- Připojovací kabel a prodlužovací kabel veďte tak, aby nebyly napnuté nebo smotané.
- Připojovací kabel a prodlužovací kabel veďte tak, aby nemohly být poškozeny, zlo- meny, skřípnuty a neodíraly se.
- Připojovací kabel a prodlužovací kabel chraňte před horkem, olejem a chemikáliemi.
- Připojovací kabel a prodlužovací kabel veďte po suchém podkladu.
■ Během práce se prodlužovací kabel zahřívá. Pokud teplo nemůže odcházet, může způsobit požár.
- Pokud se používá kabelový buben: kabelový buben kompletně odviňte.
4.11 Přeprava
▲ VAROVÁNÍ
■ Během přepravy se může vysokotlaký čistič převrátit nebo se pohnout. Může dojít k úrazům osob a ke vzniku věcných škod.
▶ Zablokování páčky stříkací pistole.
▶ Vysokotlaký čistič vypnout.
- Sít'ovou vidlici vysokotlakého čističe vytáhnout ze zásuvky.
- Stříkací soupravu zajistit tak, aby se nemohla převrátit a nemohla se pohnout.
▶ Vysokotlaký čistič zajistit upínacími pásy, řemeny nebo sítí tak, aby se nemohl převrátit a nemohl se pohnout.
česky 5 Připrava vysokotlakého čističe k práci
■ Voda může při teplotách pod 0°C v konstrukčních dílech zmrznout. Vysokotlaký čistič může být poškozen.
- Vysokotlakou hadici a stříkací zařízení vyprázdnit.
- Pokud nemůže být vysokotlaký čistič přepravován v proti mrazu zajištěném stavu: vysokotlaký čistič chránit mrazuvzdorným prostředkem na bázi glykolu.
4.12 Skladování
▲ VAROVÁNÍ
■ Děti nemohou rozpoznat ani odhadnout nebezpečí vysokotlakého čističe. Děti mohou utrpět těžké úrazy.
- Zajistěte páku stříkací pistole.
▶ Vypněte vysokotlaký čistič.
▶ Vysokotlaký čistič vytáhněte ze zásuvky.
- Vysokotlaký čistič skladujte mimo dosah dětí.
■ Elektrické kontakty na vysokotlakém čističi a kovové konstrukční díly mohou vlivem vlhka korodovat. Vysokotlaký čistič se může poškodit.
- Vysokotlaký čistič skladujte v čistém a suchém stavu.
■ Voda může při teplotách pod 0 °C v součástkách vysokotlakého čističe zamrznout. Vysokotlaký čistič se může poškodit.
- Vyprázdněte vysokotlakou hadici a stříkací zařízení.
- Pokud nelze vysokotlaký čistič skladovat se zajištěním proti mrazu: vysokotlaký čistič je nutno chránit mrazuvzdorným prostředkem na základě glykolu.
4.13 Čištění, údržba a opravy
⚠️ VAROVÁNÍ
■ Pokud je během čištění, údržby či opravy zasunutá síťová zástrčka do zásuvky, může se vysokotlaký čistič nechtěně zapnout. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
Zamkněte spoušt' stříkací pistole.
▶ Vypněte vysokotlaký čistič.
- Vytáhněte sít'ovou zástrčku vysokotlakého čističe ze zásuvky.
■ Ostré čisticí pomůcky, čištění proudem vody nebo špičatými předměty mohou vysokotlaký
čistič poškodit. Pokud se vysokotlaký čistič nečistí správně, nemohou již konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Osoby mohou utrpět těžká zranění.
- Čistěte vysokotlaký čistič tak, jak je to popsáno v tomto návodu k použití.
■ Pokud vysokotlaký čistič není správně udržován nebo opravován, nemohou již konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Nikdy na vysokotlakém čističi neprovádějte opravy ani údržbářské úkony sami.
▶ Pokud je připojovací kabel defektní nebo poškozený: nechte připojovací kabel vyměnit specializovaným prodejcem STIHL.
▶ Pokud musí být provedena údržba či oprava vysokotlakého čističe: vyhledejte specializovaného prodejce STIHL.
5 Připrava vysokotlakého čističe k práci
5.1 Příprava vysokotlakého čističe k použití
Před každým započetím práce se musí provést níže uvedené kroky:
Zajistěte, aby se vysokotlaký čistič, vysokotlaká hadice, hadicová spojka a připojovací kabel nacházely ve stavu bezpečném pro použití, 14.6.
▶ Vyčistěte vysokotlaký čistič, 📄 14.
Vysokotlaký čistič pokládejte výhradně na stabilní a rovný podklad tak, aby se nemohl převrátit či uklouznout.
▶ Namontujte vysokotlakou hadici, 6.2.1.
▶ Namontujte stříkací pistoli, 06.3.1.
▶ Namontujte stříkací trubku, 06.4.1.
▶ Namontujte hubici, 16.5.1.
- Pokud se používá čisticí prostředek: pracujte s čistícími prostředky, 10.4.
▶ Připojte vysokotlaký čistič na vodní zdroj, 17.
▶ Elektrické připojení vysokotlakého čističe, 8.1.
▶ Pokud tyto kroky nemohou být provedeny: vysokotlaký čistič nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
6 Smontování vysokotlakého čističe česky
6 Smontování vysokotlakého čističe
6.1 Smontování vysokotlakého čističe

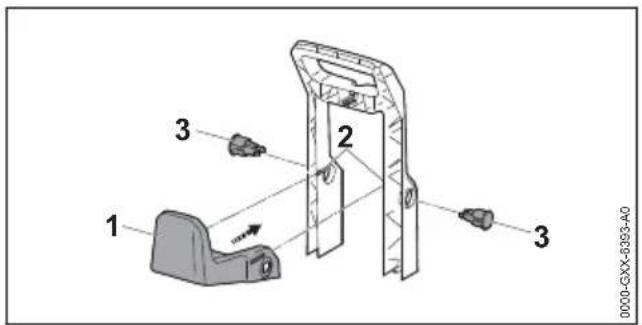

Montáž držáku
▶ Vsuňte zátky (3) do úchytů. Zátky (3) slyšitelně zacvaknou.

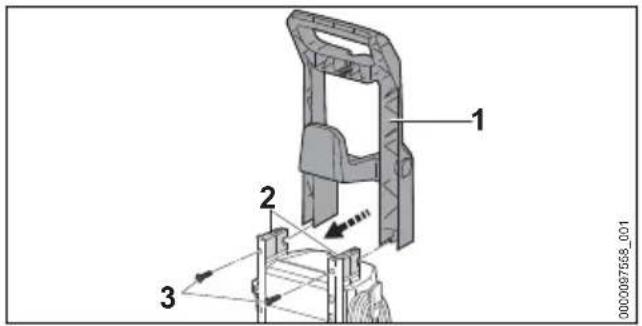

Montáž rukojeti
▶ Nasuňte rukojeť (1) na držáky (2).
- Zašroubujte šrouby (3) a pevně je utáhněte.

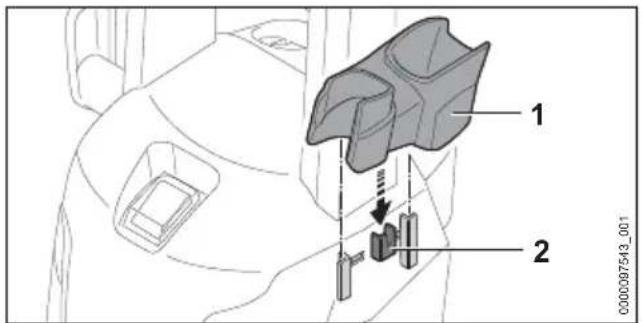

Montáž držáku
- Zasuňte držák (1) do vodítek (2). Držák (1) slyšitelně zacvakne.
Vložení trysek
Montáž stříkací soupravy


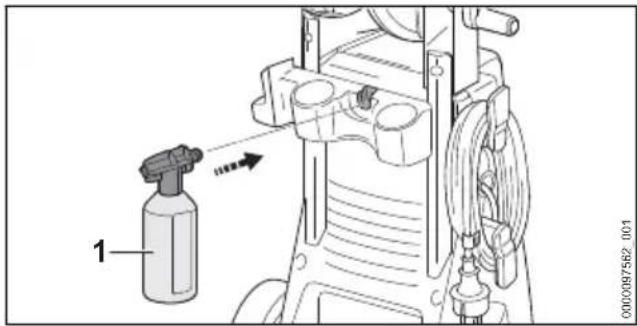

1 0000097562 001▶ Vložte stříkací soupravu (1).
6.2 Montáž a demontáž vysokotlaké hadice
6.2.1 Montáž vysokotlaké hadice


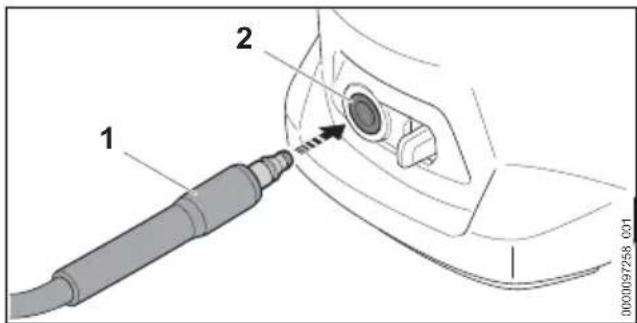

1 2 0000097258 001Zasuňte nátrubek (1) do vysokotlakého čističe (2).
Nátrubek (1) slyšitelně zacvakne.

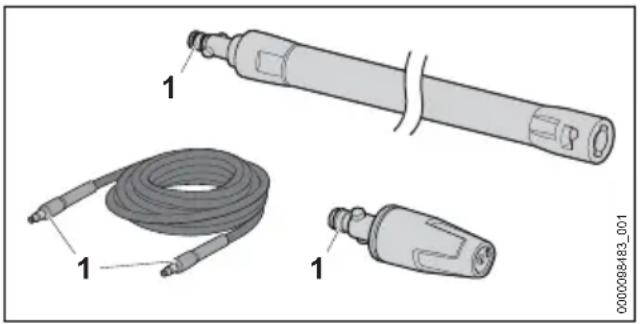

▶ Pokud lze nátrubek (1) zasunout do vysokotlakého čističe těžko: namažte nátrubek (1) mazivem na armatury.
česky 6 Smontování vysokotlakého čističe
6.2.2 Demontáž vysokotlaké hadice
▶ Vytáhněte nátrubek (2).
6.3 Montáž a demontáž stříkací pistole
6.3.1 Montáž stříkací pistole
- Vsuňte nátrubek (2) do stříkací pistole (1). Nátrubek (2) slyšitelně zacvakne.
- Pokud lze nátrubek (2) zasunout do stříkací pistole (1) těžko: namažte těsnění nátrubku (2) mazivem na armatury.
6.3.2 Demontáž stříkací pistole
▶ Vytáhněte nátrubek (2).
6.4 Montáž a demontáž stříkací trubky
6.4.1 Montáž stříkací trubky


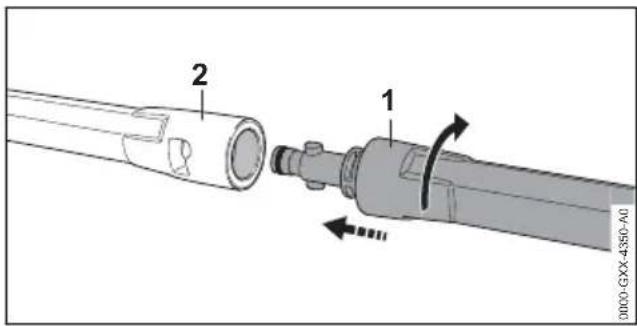

2 1 0000-GXX-4350-A0- Stříkací trubku (1) vsunout do stříkací pistole (2).
- Stříkací trubkou (1) tak dlouho otáčet, až se zaaretuje.
▶ Pokud se dá stříkací trubka (1) jen těžce zasunout do stříkací pistole (2): těsnění na stříkací trubce (1) namazat tukem na armatury.
6.4.2 Demontáž stříkací trubky


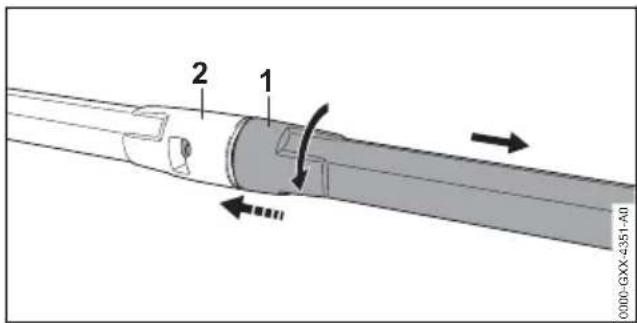

2 1 0000-GXX-4351-A0- Stříkací trubku (1) a stříkací pistoli (2) stlačit dohromady a až na doraz jimi otočit.
- Stříkací trubku (1) a stříkací pistoli (2) vzájemným odtažením rozpojit.

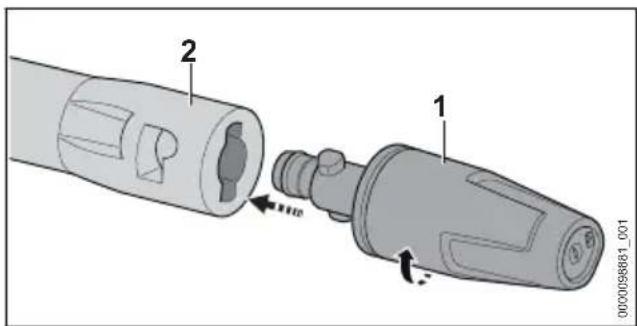

6.5 Montáž a demontáž trysky
6.5.1 Montáž trysky
▶ Nasuňte trysku (1) do stříkací trubky (2).
- Otáčejte tryskou (1) tak dlouho, dokud nezac-vakne.
▶ Pokud lze trysku (1) zasunout do stříkací trubky (2) těžko: promažte těsnění trysky (1) mazivem na armatury.
©
česky 8 Elektrické připojení vysokotlakého čističe
zdrojem překročit maximální sací výšku (a), 18.1.
Je nutné použít správnou odsávací sadu STIHL. K odsávací sadě je přiložena vodovodní hadice se speciální spojkou.
Správná odsávací sada STIHL může být v závislosti na trhu přiložena k vysokotlakému čističi.

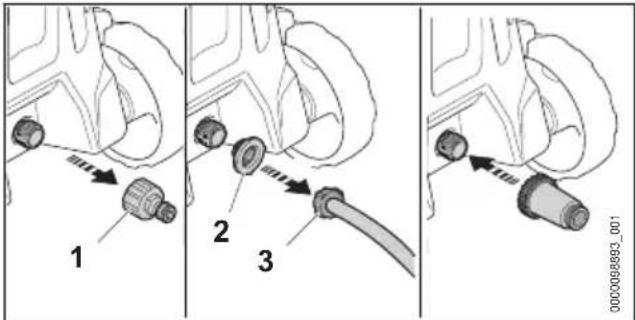

Připojení vodního filtru
Pokud se vysokotlaký čistič požívá s vodou z barelů na dešťovou vodu, cisteren nebo z tekoucích či stojatých vod obsahující písek, musí být k vysokotlakému čističi připojený vodní filtr.
Vodní filtr může být v závislosti na trhu přiložen k vysokotlakému čističi.
- Sítko pro přívodní vodu (2) vsad'te do spojky vodovodní hadice (3).
Připojení vodovodní hadice
▶ Naplňte vodovodní hadici (1) vodou tak, aby v ní nezbyl žádný vzduch.
▶ Našroubujte na připojovací nátrubek vysokotlakého čističe (3) spojku (2) a rukou ji utáhněte.
Zavěste sací zvon (4) do vodního zdroje tak, aby se sací zvon (4) nedotýkal dna.
▶ Pokud je na vysokotlaké hadici namontována stříkací pistole: demontujte stříkací pistoli.
▶ Podržte vysokotlakou hadici dolů.
- Pust'te vysokotlaký čistič na tak dlouho, dokud z vysokotlaké hadice nebude vystupovat rovnoměrný proud vody.
UPOZORNĚNÍ
■ Pokud vysokotlaký čistič nenasává vodu, může čerpadlo běžet nasucho a vysokotlaký čistič se může poškodit. ▶ Pokud po dvou minutách nevytéká z vysokotlakého čističe žádná voda: vypněte vysokotlaký čistič a zkontrolujte přívod vody.
▶ Vypněte vysokotlaký čistič.
- Namontujte stříkací pistoli na vysokotlakou hadici.
- Stiskněte a podržte spoušt' stříkací pistole.
▶ Zapněte vysokotlaký čistič.
8 Elektrické připojení vysokotlakého čističe
8.1 Elektrické připojení vysokotlakého čističe
▶ Připojovací kabel (2) sejmout z držáků (3).
▶ Elektrickou vidlici připojovacího kabelu (2) zasunout do správně nainstalované zásuvky.
9 Zapínání a vypínaní vyso- kotlakého čističe
9.1 Zapněte vysokotlaký čistič
Při zapnutí vysokotlakého čističe může při nepříznivých poměrech v elektrické síti docházet ke kolísání napětí. Kolísání napětí může mít negativní vliv na jiné připojené spotřebiče.
10 Práce s vysokotlakým čističem česky
9.2 Vysokotlaký čistič vypnout.
10 Práce s vysokotlakým čisti- čem
10.1 Držení a vedení stříkací pistole
- Držte stříkací pistoli pevně jednou rukou za rukojeť tak, aby palec obepínal rukojeť.
- Držte stříkací trubku pevně druhou rukou tak, aby palec obepínal stříkací trubku.
▶ Nasměrujte trysku k zemi.
10.2 Stisknutí a zamknutí spouště stříkací pistole
Stisknutí spouště stříkací pistole
Posuňte zarážkovou páčku (1) do polohy 📋.
▶ Stiskněte a podržte spoušt' (2).
Vysokotlaké čerpadlo se automaticky zapne a z trysky proudí voda.
Zamknutí spouště stříkací pistole
▶ Pust'te spoušt' (2).
Vysokotlaké čerpadlo se automaticky vypne a z trysky už neproudí voda. Vysokotlaký čistič je nadále zapnutý.
▶ Posuňte zarážkovou páčku (1) do polohy Ⓗ.

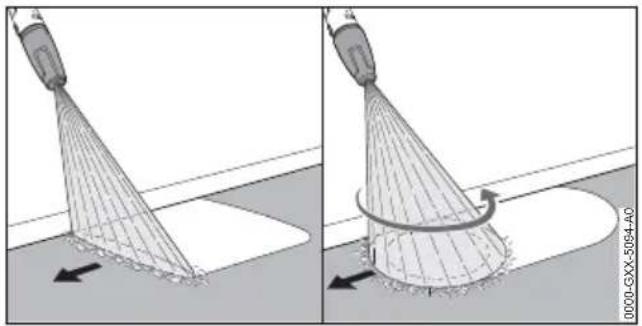

10.3 Čištění
V závislosti na použití je možno pracovat s níže uvedenými tryskami:
– Plochá tryska: Plochá tryska je vhodná pro čištění velkých ploch.
- Rotační tryska: Rotační tyska je vhodná pro odstraňování tvrdošíjně ulpívajících nečistot.
S malým odstupem se může pracovat, když mají být odstraněny tvrdošíjné nečistoty.
S velkým odstupem se může pracovat, když mají být čištěny níže uvedené povrchy:
- lakované povrchy
- povrchy ze dřeva
- povrchy z pryže


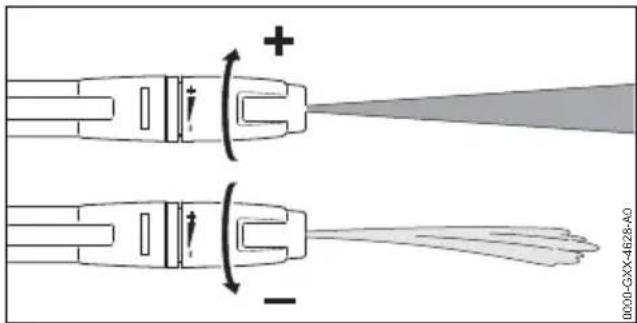

0000-GX4628-A0Plochá tryska může být seřizována.
Otočí-li se plochou tryskou směrem +, pracovní tlak stoupne.
Otočí-li se plochou tryskou směrem –, pracovní tlak klesne.
▶ Vodní proud před čištěním nasměrovat na nenápadné místo a přezkoušet, nebude-li povrch poškozen.
- Vzdálenost trysky k čištění určenému povrchu zvolit tak, aby k čištění určený povrch nebyl poškozen.
▶ Plochou trysku nastavit tak, aby k čištění určený povrch nebyl poškozen.
- Stříkací zařízení pohybovat stejnoměrně podél k čištění určeného povrchu.
▶ Pomalu a kontrolovaně kráčet vpřed.
10.4 Práce s čisticími prostředky
Čisticí prostředky mohou zesílit čisticí účinek vody. Pro práce s čisticím prostředkem je nutné použít stříkací soupravu STIHL. Stříkací souprava STIHL je součástí dodávky podle provedení a v závislosti na trhu.
- Dávkujte a používejte čisticí prostředek podle popisu v návodu k použití čisticího prostředku.
▶ Naplňte láhev (1) maximálně 500 ml čisticího prostředku.
▶ Našroubujte stříkací trysku (2) na láhev (1) a rukou ji pevně utáhněte.
- Namontujte stříkací soupravu (4) na stříkací trubku (3).
- Silně znečištěné povrchy namočte před čištěním vodou.
- Stiskněte spoušť stříkací pistole a nastříkejte na čištěný povrch čisticí prostředek.
- Naneste čisticí prostředek zespodu nahoru a nenechávejte jej zaschnout.
▶ Demontujte stříkací soupravu.
▶ Namontujte trysku.
▶ Vyčistěte povrch.
11 Po skončení práce
11.1 Po skončení práce
▶ Vypněte vysokotlaký čistič a vytáhněte síťovou zástrčku ze zásuvky.
▶ Pokud je vysokotlaký čistič připojen k vodovodní síti: zavřete vodovodní kohoutek.
▶ Stiskněte spoušt' stříkací pistole.
Tlak vody se odbourá.
Zamkněte spoušt' stříkací pistole.
▶ Odpojte vysokotlaký čistič od vodního zdroje.
▶ Demontujte vodovodní hadici.
▶ Demontujte vysokotlakou hadici a nechte z ní vytéct zbylou vodu.
- Demontujte a vyčistěte trysku a stříkací trubku.
- Demontujte stříkací pistoli a nechte z ní vytéct zbylou vodu.
▶ Vyčistěte vysokotlaký čistič.
▶ Naviňte připojovací kabel (3) na držáky (4).
▶ Připevněte připojovací kabel (3) klipem (5).
▶ Vložte stříkací soupravu (6).
▶ Vložte trysku (7).


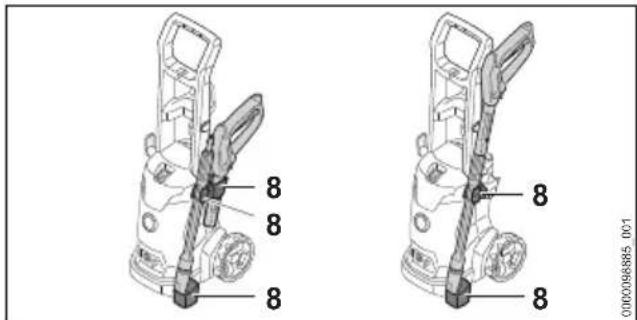

8 8 8 8 000208885 001▶ Uložte stříkací zařízení do držáků (8) na vysokotlakém čističi.
11.2 Vysokotlaký čistič chránit mrazuvzdorným prostředkem.
Pokud nemůže být přepravován nebo skladován způsobem zajištěným proti mrazu, musí být
12 Přeprava česky
vysokotlaký čistič chráněn mrazuvzdorným prostředkem na bázi glykolu. Mrazuvzdorný prostředek zabraňuje zmrznutí vody ve vysokotlakém čističi a poškození vysokotlakého čističe.
▶ Demontovat stříkací trubku.
- Na vysokotlaký čistič namontovat co možná nejkratší vodní hadici.
Čím kratší je vodní hadice, tím menšího množství mrazuvzdorného prostředku je zapotřebí.
▶ Mrazuvzdorný prostředek namíchat tak, jak je to popsáno v návodu k použití mrazuvzdorného prostředku.
- Mrazuvzdorný prostředek nalít do čisté nádoby.
- Vodní hadici ponořit do nádoby s mrazuvzdorným prostředkem.
- Páčku stříkací pistole stisknout a stisknutou ji držet.
▶ Vysokotlaký čistič zapnout.
Páčku stříkací pistole tak dlouho držet stisknutou, až ze stříkací pistole vytéká stejnoměrný proud mrazuvzdorného prostředku a stříkací pistoli nasměrovat do nádoby.
- Páčku stříkací pistole několikrát za sebou stisknout a zase pustit.
- Vysokotlaký čistič vypnout a síťovou vidlici vytáhnout ze zásuvky.
▶ Stříkací pistoli, vysokotlakou hadici a vodní hadici demontovat a mrazuvzdorný prostředek nechat téct do nádoby.
- Mrazuvzdorný prostředek předpisově a s ohledem na životní prostředí skladovat nebo zlikvidovat.
12 Přeprava
12.1 Přeprava vysokotlakého čističe
▶ Vypněte vysokotlaký čistič a vytáhněte sít'ovou zástrčku ze zásuvky.
- Vyprázdněte nebo zajistěte nádržku na čisticí prostředek tak, aby se nemohla převrátit, spadnout ani pohnout.

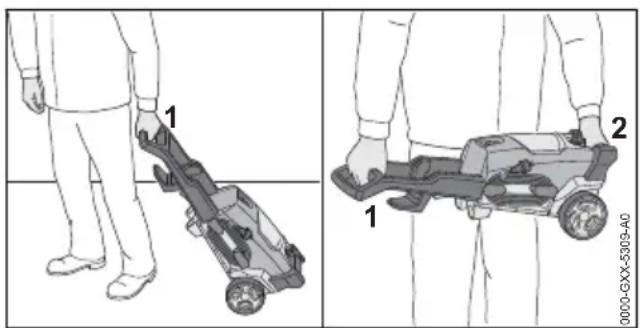

Tažení nebo nošení vysokotlakého čističe
▶ Táhněte vysokotlaký čistič za rukojeť (1).
▶ Noste vysokotlaký čistič za rukojeť (1) a přepravní držadlo (2).
Přeprava vysokotlakého čističe ve vozidle
- Zajistěte vysokotlaký čistič tak, aby se nemohl převrátit ani pohnout.
▶ Pokud nelze vysokotlaký čistič přepravovat tak, aby byl zabezpečený proti mrazu: chraňte vysokotlaký čistič nemrznoucí směsí.
13 Skladování
13.1 Skaldování vysokotlakého čističe
- Vysokotlaký čistič vypnout a sít'ovou vidlici vytáhnout ze zásuvky.
▶ Vysokotlaký čistič skladovat tak, aby byly splněny níže uvedené podmínky:
– Vysokotlaký čistič je mimo dosah dětí.
– Vysokotlaký čistič je čistý a suchý.
– Vysokotlaký čistič je v uzavřeném prostoru.
- Vysokotlaký čistič se nachází v tepelném pásmu nad 0 °C.
- Pokud nemůže být vysokotlaký čistič skladován v proti mrazu zajištěném stavu: vysokotlaký čistič chránit mrazuvzdorným prostředkem.
14 Čištění
14.1 Čištění vysokotlakého čističe a příslušenství
▶ Vypněte vysokotlaký čistič a vytáhněte sít'ovou zástrčku ze zásuvky.
- Vyčistěte vysokotlaký čistič, vysokotlakou hadici, stříkací pistoli a příslušenství vlhkou utěrkou.
Vyčistěte nátrubky a spojky vysokotlakého čističe, vysokotlaké hadice a stříkací pistole vlhkou utěrkou.
▶ Vyčistěte větrací štěrbiny štětcem.
14.2 Čištění trysky a stříkací trubky
- Opláchněte trysku a stříkací trubku pod tekoucí vodou a osušte je utěrkou.
- Pokud je tryska ucpaná: vyčistěte trysku čisticí jehlou.

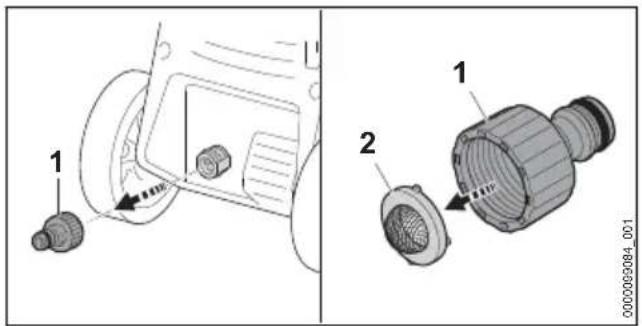

14.3 Čistění sítka přívodní vody
- Demontujte nátrubek (1) vodní přípojky.
- Sejměte sítko pro přívodní vodu (2) z nátrubku.
- Sítko přívodní vody (2) vypláchněte pod tekoucí vodou.
- Vsad'te sítko pro přívodní vodu °(2) do nátrubku.
▶ Nátrubek (1) našroubovat a rukou utáhnout.

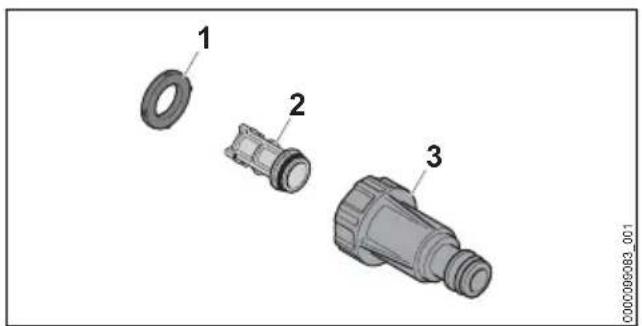

14.4 Čištění vodního filtru
Vodní filtr musí být k čištění rozmontován.
▶ Vyjměte těsnění (1) ze skříně filtru (3).
▶ Vyjměte filtr (2) ze skříně filtru (3).
▶ Těsnění (1) a filtr (2) vypláchněte pod tekoucí vodou.
▶ Promažte těsnění (1) mazivem na armatury.
▶ Vodní filtr opět smontujte.
15 Údržba
15.1 Časové intervaly pro údržbu
Časové intervaly pro údržbu jsou závislé na okolních podmínkách a na pracovních podmínkách. STIHL doporučuje níže uvedené časové intervaly pro údržbu:
Měsíčně
- Čištění sítka přívodní vody.
16 Oprava
16.1 Oprava vysokotlakého čističe
Uživatel nemůže vysokotlaký čistič a příslušenství opravovat sám.
- Pokud jsou vysokotlaký čistič nebo příslušenství poškozeny: vysokotlaký čistič nebo příslušenství nepoužívat a vyhledat odborného prodejce výrobků STIHL.
17 Odstranění poruch
17.1 Odstranění poruch vysokotlakého čističe
| Porucha Příčina Odstranění poruchy | ||
| Vysokotlaký čistič se nerozběhne, ačkoliv byla stisknuta spoušt' stříkací pistole. | Není zastrčená zástrčka připojovacího nebo prodlužovacího kabelu. | |
| ► Zastrčte zástrčku připojovacího nebo prodlužovacího kabelu. | ||
| Zareagoval jistič vedení (pojistka)nebo proudový chránič. Elektrický obvod je elektricky přetížený nebo defektní. | ► Zjistěte a odstraňte příčinu zareago-vání. Zapněte jistič vedení (pojistku) nebo proudový chránič.► Vypněte další elektrické spotřebiče zapojené ve stejném elektrickém obvodu. | |
| Zásuvka je zajištěna na příliš nízkou hodnotu.► Zasuňte zástrčku připojovacího kabelu do správně zajištěné zásuvky, 18.1. | ||
| Prodlužovací kabel má nesprávný průřez.► Použijte prodlužovací kabel s dosta-tečným průřezem, 18.2. | ||
| Prodlužovací kabel je příliš dlouhý.► Použijte prodlužovací kabel se správnou délkou, 18.2. | ||
| Elektromotor je příliš teplý.► Nechte vysokotlaký čistič 5 minut ochlazovat.► Vyčistěte trysku. | ||
| Vysokotlaký čistič se při zapnutí neroze-běhne. Elektromotor bzučí. | Sít’ové napětí je příliš nízké.► Stiskněte a podržte spoušť stříkací pistole a zapněte vysokotlaký čistič.► Vypněte další elektrické spotřebiče zapojené ve stejném elektrickém obvodu. | |
| Prodlužovací kabel má nesprávný průřez.► Použijte prodlužovací kabel s dosta-tečným průřezem, 18.2. | ||
| Prodlužovací kabel je příliš dlouhý.► Použijte prodlužovací kabel s správnou délkou, 18.2. | ||
| Vysokotlaký čistič se za provozu vypnul. | Zástrčka připojovacího nebo prodlužo-vacího kabelu byla vytažena ze zásuvky.► Zastrčte zástrčku připojovacího nebo prodlužovacího kabelu. | |
| Zareagoval jistič vedení (pojistka) nebo proudový chránič. Elektrický obvod je elektricky přetížený nebo defektní.► Zjistěte a odstraňte příčinu zareago-vání. Zapněte jistič vedení (pojistku) nebo proudový chránič.► Vypněte další elektrické spotřebiče zapojené ve stejném elektrickém obvodu. | ||
| Zásuvka je zajištěna na příлиš nízkou hodnotu.► Zasuňte zástrčku připojovacího kabelu do správně zajištěné zásuvky, 18.1. | ||
| Elektromotor je příliš teplý.► Nechte vysokotlaký čistič 5 minut ochlazovat.► Vyčistěte trysku. | ||
| Vysokotlaké čerpadlo se opakovaně zapíná a vypíná, aniž by byla stisknuta spoušť stříkací pistole. | Je netěsné vysokotlaké čerpadlo, vysokotlaká hadice nebo stříkací zařízení.► Nechte vysokotlaký čistič zkontrolo-vat specializovaným prodejcem STIHL. | |
| Pracovní tlak kolísá nebo opadá. | Není dostatek vody.► Zcela otevřete vodní kohoutek.► Zajistěte, aby bylo k dispozici dostatečné množství vody. | |
| Tryska je ucpaná.► Vyčistěte trysku. | ||
| Je ucpané sítko přívodní vody nebo vodní filtr.► Vyčistěte sítko přívodní vody a vodní filtr. | ||
| Je netěsné nebo poškozené vysokot-laké čerpadlo, vysokotlaká hadice nebo stříkací zařízení.► Nechte vysokotlaký čistič zkontrolo-vat specializovaným prodejcem STIHL. | ||
| Proud vody má změ-něný tvar. | Tryska je ucpaná.► Vyčistěte trysku. | |
| Tryska je opotřebovaná. ▶ Vyměňte trysku. | ||
| Nenasává se doplňkový čisticíprostředek. | Láhev je prázdná. ▶ Naplňte láhev čisticím prostředkem. | |
| Tryska stříkací soupravy je ucpaná. ▶ Vyčistěte trysku stříkací soupravy. | ||
| Přípojky vysokotlakého čističe, vysokotlaké hadice, stříkací pistole nebo stříkacítrubky lze spolu těžkopropojit. | Těsnění přípojek nejsou promazaná. ▶ | Promažte těsnění. 📞17.2 |
17.2 Mazání těsnění
▶ Promažte těsnění (1) mazivem na armatury.
18 Technická data
18.1 Vysokotlaký čistič STIHL RE 90.0
Provedení 100 V / 50 – 60 Hz
– elektrický jistič (typu C nebo K): 15 A
– příkon: 1,4 kW
– elektrická třída ochrany: II
– elektrický druh krytí: IPX5
– pracovní tlak (p): 6,7 MPa (67 barů)
– maximálně přípustný tlak (p max.): 10 MPa (100 barů)
– maximální tlak přívodu vody (p in max.): 1 MPa (10 barů)
– maximální průtok vody (Q max.): 7,5 l/min (450 l/h)
– minimální průtok vody (Q min.): 5,4 l/min (320 l/h)
– maximální sací výška: 0,5 m
– maximální teplota vody v tlakovém režimu (t in max): 40 °C
– maximální teplota vody v režimu sání: 20 °C
- rozměry
- délka: 340 mm
- šířka: 320 mm
- výška: 880 mm
– délka vysokotlaké hadice: 6 m
- hmotnost (m) s namontovaným příslušenstvím: 8 kg
Provedení 127 V / 60 Hz
– elektrický jistič (typu C nebo K): 15 A
- príkon: 1,5 kW
– elektrická třída ochrany: II
– elektrický druh krytí: IPX5
– pracovní tlak (p): 7,2 MPa (72 barů)
– maximálně přípustný tlak (p max.): 10 MPa (100 barů)
– maximální tlak přívodu vody (p in max.): 1 MPa (10 barů)
– maximální průtok vody (Q max.): 7,5 l/min (450 l/h)
– minimální průtok vody (Q min.): 5,5 l/min (330 l/h)
– maximální sací výška: 0,5 m
– maximální teplota vody v tlakovém režimu (t in max): 40 °C
– maximální teplota vody v režimu sání: 20 °C
- rozměry
– délka: 340 mm
- šířka: 320 mm
– výška: 880 mm
– délka vysokotlaké hadice: 6 m
– hmotnost (m) s namontovaným příslušenstvím: 8 kg
Provedení 120 V – 127 V / 60 Hz
– elektrický jistič (typu C nebo K): 15 A
– příkon: 1,5 kW
– elektrická třída ochrany: II
– elektrický druh krytí: IPX5
– pracovní tlak (p): 7,2 MPa (72 barů)
– maximálně přípustný tlak (p max.): 10 MPa (100 barů)
– maximální tlak přívodu vody (p in max.): 1 MPa (10 barů)
– maximální průtok vody (Q max.): 7,2 l/min (430 l/h)
– minimální průtok vody (Q min.): 5,5 l/min (330 l/h)
– maximální sací výška: 0,5 m
– maximální teplota vody v tlakovém režimu (t in max): 40 °C
19 Náhradní díly a příslušenství česky
– maximální teplota vody v režimu sání: 20 °C
- rozměry
- délka: 340 mm
– šířka: 320 mm
– výška: 880 mm
– délka vysokotlaké hadice: 6 m
- hmotnost (m) s namontovaným příslušenstvím: 8 kg
Provedení od 220 V do 240 V / od 50 do 60 Hz
– elektrický jistič (typu C nebo K): 10 A
– příkon: 2,1 kW
– maximálně přípustná impedance sítě: 0,21 ohmů
– elektrická třída ochrany: II
– elektrický druh krytí: IPX5
– pracovní tlak (p): 10 MPa (100 barů)
– maximálně přípustný tlak (p max.): 13 MPa (130 barů)
– maximální tlak přívodu vody (p in max.): 1 MPa (10 barů)
– maximální průtok vody (Q max.): 7,4 l/min (440 l/h)
– minimální průtok vody (Q min.): 5,8 l/min (350 l/h)
– maximální sací výška: 0,5 m
– maximální teplota vody v tlakovém režimu (t in max): 40 °C
– maximální teplota vody v režimu sání: 20 °C
- rozměry
- délka: 340 mm
– šířka: 320 mm
- výška: 880 mm
– délka vysokotlaké hadice: 6 m
- hmotnost (m) s namontovaným příslušenstvím: 8 kg
Údaje závislé na tlaku byly naměřeny při přívodním tlaku 0,3 MPa (3 bary).
18.2 Prodlužovací kabely
Pokud se používá prodlužovací kabel, musí mít ochranný vodič a žily prodlužovacího kabelu musí mít v závislosti na napětí a na délce prodlužovacího kabelu nejméně níže uvedené průřezy:
Pokud je jmenovité napětí na výkonovém štítku 220 V až 240 V:
– délka kabelu do 20 m: AWG 15 / 1,5 mm ^2
– délka kabelu do 20 m: AWG 15 / 1,5 mm ^2
– délka kabelu 20 m až 50 m: AWG 13 / 2,5 mm²
Pokud je jmenovité napětí na výkonovém štítku 100 V až 127 V:
– délka kabelu do 10 m: AWG 14 / 2,0 mm ^2
– délka kabelu 10 m až 30 m: AWG 12 / 3,5 mm²
18.3 Akustické a vibrační hodnoty
Hodnota K pro hladinu akustického tlaku je 2 dB(A). Hodnota K pro hladinu akustického výkonu je 2 dB(A). Hodnota K pro vibrační hodnoty je 2 m/s².
– hladina akustického tlaku L pA měřená podle normy EN 60335-2-79: 80 dB(A)
– hladina akustického výkonu L wA měřená podle normy EN 60335-2-79: 89 dB(A)
– vibrační hodnota a_h měřená podle normy EN 60335-2-79, plochá tryska: ≤ 2,5 m/s ^2
Údaje ke splnění směrnice 2002/44/ES pro zaměstnavatele o vibracích viz www.stihl.com/vib.
18.4 REACH
REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.
Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach.
19 Náhradní díly a příslušen- ství
19.1 Náhradní díly a příslušenství
STIHL Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.
Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu firmou STIHL posouzeny ohledně jejich spolehlivosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.
Originální náhradní díly STIHL a originální příslušenství STIHL jsou k dostání u odborného prodejce výrobků STIHL.
20 Likvidace
20.1 Likvidace vysokotlakého čističe
Informace týkající se likvidace jsou k dostání u místních úřadů a odborného prodejce výrobků STIHL.
Nesprávná likvidace může být zdraví škodlivá a zatěžovat životní prostředí.
Výrobky STIHL včetně obalů odevzdejte na vhodném sběrném místě k opětovnému zhodnocení v souladu s místními předpisy.
▶ Nelikvidujte s domácím odpadem.
21 Prohlášení o konfor- mitě EU
21.1 Vysokotlaký čistič STIHL RE 90.0
na vlastní zodpovědnost prohlašuje, že výrobek
– konstrukce: vysokotlaký čistič
– výrobní značka: STIHL
- typ: RE 90.0
– sériová identifikace: RE02
odpovídá relevantním ustanovením směrnic 2011/65/EU, 2006/42/ES, 2014/30/EU a byl vyvinut a vyroben v souladu s následujícími normami ve verzích platných k datu výroby: EN 55014-1, EN 55014-2, EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-3, EN 62233.
Ke zjištění naměřené a zaručené hladiny akustického výkonu se postupovalo podle směrnice 2000/14/ES, příloha V, za aplikace normy ISO 3744.
- naměřená hladina akustického výkonu: 89 dB(A)
- zaručená hladina akustického výkonu: 91 dB(A)
Technické podklady jsou uloženy v oddělení homologace výrobků firmy AND-REAS STIHL AG & Co. KG.
Rok výroby, země výroby a výrobní číslo jsou uvedeny na vysokotlakém čističi.
Waiblingen, 15.7.2021
Dr. Jürgen Hoffmann, Vedoucí oddělení schvalování výrobku, regulace
