NÁVOD K OBSLUZE RC-800 PANASONIC

Děkujeme, že jste si zakoupil tento výrobek.

Před použitím tohoto produktu si pečlivě přečtěte tyto pokyny a celý návod si uložte pro pozdější použití.

Informace o popisech v tomto návodu k obsluze

- Stránky, na které je odkazováno, jsou označovány následujícím způsobem:

Obsah

Bezpečnostní opatření ...... 59

Ovládací prvky 60

Záložní baterie pro pamět' (nejsou součástí dodávky).... 61

Příprava antény.... 61

Zdroje napájení 61

Zařízení zapnuté/Pohotovostní režim..... 62

Poslech FM rádia 62

Nastavení času a budíku 63

Časovač spánku.... 64

Jas displeje.... 64

Odstraňování závad.... 64

Údržba.... 65

Technické údaje 65

Označení identifikace výrobku je umístěno ve spodní části jednotky.

Symboly na tomto produktu reprezentují následující:

AC

DC

Zařízení třídy II (Zařízení má dvojitou izolaci.)

I Zapnuto

Pohotovostní režim

Pouze pro použití v interiéru

Deklarace shody (DoC)

"Panasonic Corporation" tímto prohlašuje, že tento výrobek splňuje základní požadavky a další relevantní ustanovení Směrnice 2014/53/EU.

Zákazníci si mohou stáhnout kopii originálu deklarace shody (DoC) pro naše výrobky

RE z našeho serveru DoC:

http://www.ptc.panasonic.eu

Kontakt na Autorizovaného obchodního zástupce:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Německo

Likvidace použitých zařízení

Jen pro státy Evropské unie a země s fungujícím systémem recyklace a zpracování odpadu.

Tento symbol na výrobcích, jejich obalech a v doprovodné dokumentaci upozorňuje na to, že se použitá elektrická a elektronická zařízení, nesmějí likvidovat jako běžný komunální odpad.

Aby byla zajištěna správná likvidace a recyklace použitých výrobků, odevzdávejte je v souladu s národní legislativou na příslušných sběrných místech.

Správnou likvidací přispějete k úspoře cenných přírodních zdrojů a předejdete možným negativním dopadům na lidské zdraví a životní prostředí.

O další podrobnosti o sběru a recyklaci odpadu požádejte místní úřady.

Při nesprávné likvidaci tohoto druhu odpadu se vystavujete postihu podle národní legislativy.

Bezpečnostní opatření

VAROVÁNÍ

Zařízení

- Za účelem snížení rizika požáru, zásahu elektrickým proudem nebo poškození výrobku,

– Chraňte zařízení před deštěm, vlhkostí, kapající a stříkající vodou.
– Nepokládejte na zařízení předměty naplněné tekutinou, např. vázy.
– Používejte doporučené příslušenství.
– Nesundávejte kryty.
– Neopravujte sami zařízení – opravy přenechejte kvalifikovaným pracovníkům servisu.

UPOZORNĚNÍ

Zařízení

- Zařízení může být rušeno rádiovými vlnami např. z mobilního telefonu. V případě takových interferencí lépe oddělte zařízení od mobilního telefonu.

Nepoužívejte v následujících podmínkách:

• Mimořádně vysoké nebo nízké teploty při používání, skladování nebo přepravě.
  • Náhradní baterie nesprávného typu.
• Likvidace baterie v ohni nebo horké peci nebo mechanické drcení a řezání baterie, které by mohlo vést k výbuchu.
• Mimořádně vysoké teploty a/nebo mimořádně nízký atmosférický tlak, který by mohl vést k výbuchu nebo prosakování hořlavé kapaliny nebo plynu.

Baterie

• Nepoužívejte dobíjecí baterie.
• V případě nesprávné výměny baterie hrozí nebezpečí výbuchu. K výměně používejte pouze typ baterií doporučený výrobcem.

Adaptér střídavého proudu.

• Za účelem snížení rizika požáru, zásahu elektrickým proudem nebo poškození výrobku,
  – Dobře zasuňte zástrčku do zásuvky.
  – Neohýbejte kabel, netahejte za něj a nepokládejte na něj těžké předměty.
  – Nesahejte na zástrčku mokrýma rukama.
  – Při vypojování zástrčky jí držte za plastové tělo.
  – Nepoužívejte poškozenou zástrčku či zásuvku.
• Rozpojovacím zařízením je síťová zásuvka. Nainstalujte toto zařízení tak, aby bylo možno síťovou zásuvku okamžitě odpojit ze sítě.

- Nesprávným zacházením s bateriemi může dojít k vytečení elektrolytu a k požáru.

– Pokud nebudete zařízení delší dobu používat, nebo pokud bude zařízení napájeno výlučně z adaptéru střídavého proudu, vyjměte z něj baterie. Uskladněte ji na chladném tmavém místě.
– Baterie nevystavujte horku ani ohni.
– Nenechávejte baterii (baterie) dlouhou dobu v automobilu vystaveném přímému slunci se zavřenými dveřmi a okny.
– Baterie nerozebírejte a nezkratujte je.
– Alkalické a manganové baterie znovu nenabíjejte.
– Nepoužívejte baterie s odloupnutým obalem.

• Nekombinujte staré a nové baterie.
• Nepoužívejte současně různé druhy baterií.
• Při likvidaci baterií se obraťte na místní úřady nebo prodejce a zeptejte se na správný způsob likvidace.

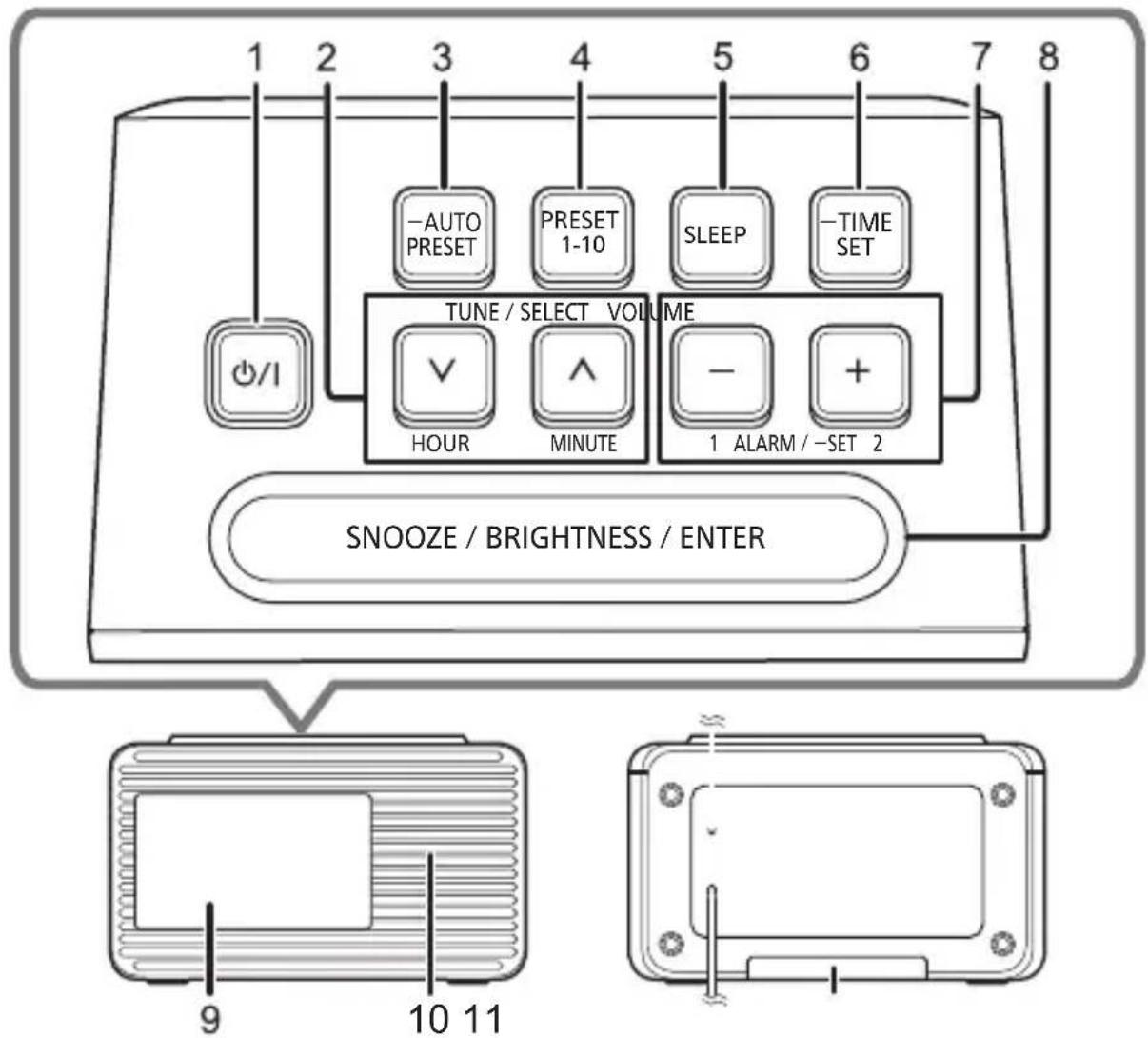

Ovládací prvky

1 Tlačítko pohotovostního režimu/ zapnutí (⏻/I)
2 Výběr frekvence rádia Vybere nastavení (Během pohotovostního režimu) Nastavte hodiny a minuty
3 Automatické přednastavení rozhlasových FM stanic provedete stisknutím a podržením.
4 Dojde k uložení či zvolení přednastavené rozhlasové stanice
5 Dojde k nastavení časovače spánku
6 (Během pohotovostního režimu) Stisknutím a podržením spust' te režim nastavení času.

7 Nastavení hlasitosti (0 (minimum) až 16 (maximum))
(Během pohotovostního režimu) Zkontrolujte nastavení budíku Zapnutí/vypnutí budíku
- Stisknutím a podržením zahájíte režim nastavení budíku.
8 Odložení budíku Změní se jas displeje Potvrdí nastavení
9 Displej
10 Reproduktor Reproduktor nemá magnetické stínění. Neumistujte toto zařízení poblíž PC nebo jiných magnetických zařízení.
11 Prostor pro baterii

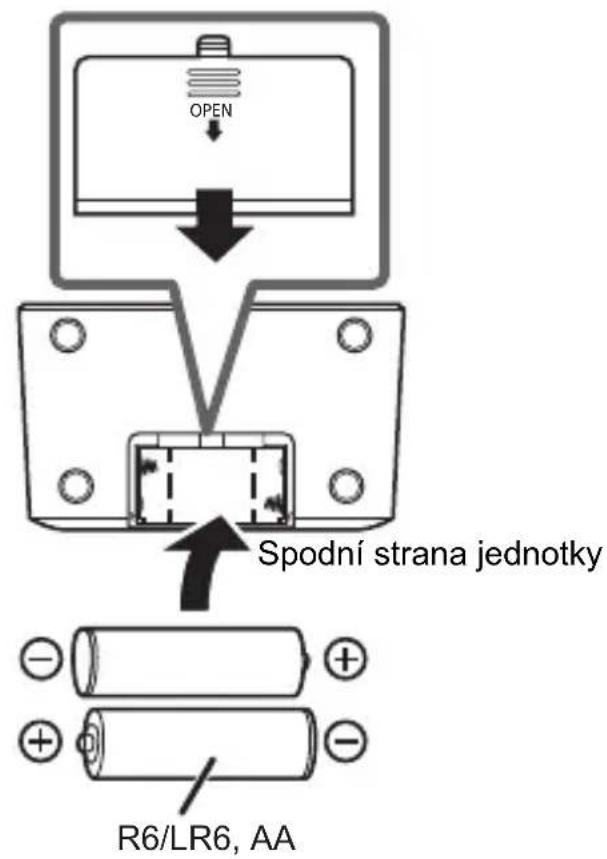

Záložní baterie pro pamět' (nejsou součástí dodávky)

Záložní baterie pro paměť zachovávají nastavení hodin během výpadků dodávek elektrického proudu. (Tyto baterie jednotku nenapájí.) Používejte alkalické nebo manganové baterie. Vložte baterie tak, aby póly (+ a —) odpovídaly pólům na přístroji.

OPEN Spodní strana jednotky R6/LR6, AA

- Pokud není vložena žádná baterie, nebo pokud je úroveň nabití baterie pod minimem na displeji se rozsvítí " [icon]".

- Pokud jsou baterie slabé, zabliká na displeji “ výměňte baterie za nové. - Při výměně baterií neodpojujte jednotku od zdroje napájení.

Příprava antény

Přilepte anténu lepicí páskou na zed' nebo na sloupek v takové poloze, která zajistí přijem signálu s nejmenším rušením.

Lepicí páska (není součástí dodávky) Anténa

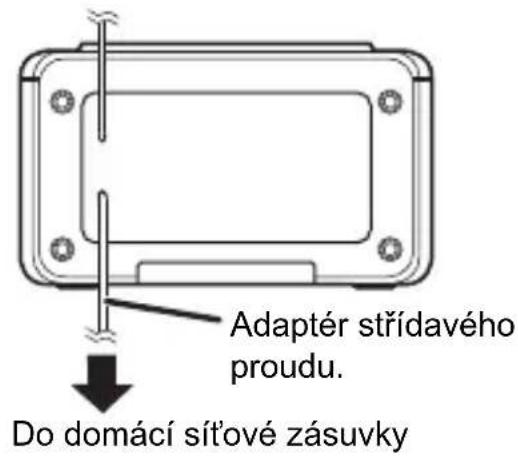

Zdroje napájení

Připojte adaptér střídavého proudu pevně k domácí síť ové zásuvce.

Adaptér střídavého proudu. Do domácí síťové zásuvky

- Když je připojen adaptér střídavého proudu, zařízení je v pohotovostním režimu. Primární okruh je “pod napětím” vždy, když je adaptér střídavého proudu připojen do elektrické zásuvky.

Zařízení zapnuté/ Pohotovostní režim

Stisknutím [⏻/l] zapněte zařízení.

• Jednotka vstoupí do režimu FM. (Zobrazí se aktuální frekvence FM.) Pokud do 10 sekund nedojde k žádné aktivitě, na displeji se zobrazí čas.
• Opětovným stisknutím tlačítka [☐/I] přepněte zařízení do pohotovostního režimu.

• Přístroj není zcela vypnut ani v pohotovostním stavu. V zájmu úspory energie, pokud nebudete přístroj po delší dobu používat, doporučujeme odpojit síťovou zástrčku ze zásuvky nebo vyjmout baterie. Přístroj spotřebovává malé množství energie i v pohotovostním stavu. (→ 65)
• Cas je zobrazen v pohotovostním režimu. (→ 63)

Poslech FM rádia

Můžete předvolit až 10 FM kanálů.

Příprava

- Zapnutí přístroje.

Automatické přednastavení stanic

Na nejméně 2 sekundy stiskněte a podržte tlačítko [– AUTO PRESET].

• Automatické přednastavení začíná na nejnižší frekvenci.
• Tuner zahájí nastavování všech stanic, které lze přijmout, do kanálů ve vzestupném pořadí.
• Stisknutím tlačítka [TUNE / SELECT v, ∧] provedete storno.

Poslech předvolených stanic

Opakovaným stisknutím tlačítka [PRESET 1-10] vyberte požadované číslo kanálu.

■ Naladění stanice

Stiskněte a držte tlačítko [TUNE / SELECT ∨, ∧], dokud se nezačne rychle měnit frekvence.

- Zařízení zastaví ladění, když nalezne stanici.

- Opakovaným stisknutím tlačítka [TUNE / SELECT ∨, ∧] budete vyhledávat požadovanou stanici ručně.

■ Manuální prednastavení stanic

1 Při poslechu rozhlasového vysílání:
Na nejméně 2 sekundy stiskněte a podržte tlačítko [PRESET 1-10].

2 Tlačítky [TUNE / SELECT ∨, ∧] vyberte požadovaný kanál a poté stiskněte [SNOOZE / BRIGHTNESS / ENTER].

- Při uložení nové stanice dojde k vymazání předchozí uložené stanice.

Nastavení času a budíku

Čas

Hodiny fungují v režimu zobrazení 24 hodin. (Pouze pokud je jednotka v pohotovostním režimu)

1 Na nejméně 2 sekundy stiskněte a podržte tlačítko [—TIME SET].
2 Nastavte čas. (Hodiny a minuty)

- Opakovaným stisknutím tlačítka [HOUR] nastavíte hodiny.

- Opakovaným stisknutím tlačítka [MINUTE] nastavíte minuty.

3 Stiskněte [SNOOZE / BRIGHTNESS / ENTER].

- Pro zachování přesného času pravidelně kontrolujte přesnost času.

Budík

Můžete nastavit dva budíky s různým nastavením.

Příprava

• Ujistěte se, že je nastaven čas.
• Pokud chcete nastavit FM jako zdroj budíku, ujistěte se, že jste mezi kanály FM předem přidali své požadované stanice.

(Pouze pokud je jednotka v pohotovostním režimu)

1 Na nejméně 2 sekundy stiskněte a podržte tlačítko [ALARM/—SET, 1] nebo [ALARM/—SET, 2].
2 Nastavte čas budíku.

- Opakovaným stisknutím tlačítka [HOUR] nastavíte hodiny.

- Opakovaným stisknutím tlačítka [MINUTE] nastavíte minuty.

3 Stisknutím tlačítka [SNOOZE / BRIGHTNESS / ENTER] potvrdíte čas budíku.

4 Stisknutím [TUNE / SELECT ∨, ∧] vyberte požadovanou položku nebo nastavení a stiskněte [SNOOZE / BRIGHTNESS / ENTER].

• Nastavte zdroj zvuku. Zdroj: BUZZ, FM
Pokud je vybráno FM, zvolte jako zdroj zvuku přednastavenou stanici.
- Nastavte hlasitost (8 (minimum) až 16 (maximum))
Budík začne znít s nízkou hlasitostí a postupně ji zvyšuje na předem nastavenou úroveň.
(Nastavení hlasitosti pomocí [VOLUME –, +] neovlivní hlasitost budíku.)
Po dokončení nastavení budíku bude zapnut příslušný budík.

Kontrola nastavení budíku

Stiskněte [ALARM/—SET, 1] nebo [ALARM/—SET, 2], když je jednotka v pohotovostním režimu. (Zobrazí se čas a zdroj budíku spolu s hlasitostí budíku.)

■ Zapnutí/vypnutí budíku

Budík bude znít v nastaveném čase každý den po dobu 59 minut.

Budík můžete podle potřeby zapnout/vypnout.

(Pouze pokud je jednotka v pohotovostním režimu)

Stisknutím [ALARM/—SET, 1] nebo [ALARM/—SET, 2] zapnete/vypnete příslušný budík.

- Kontrolka příslušného budíku ("1 nebo "2 bude zobrazena při jeho zapnutí.

(Pokračování na další straně)

Vypnutí znějícího budíku

Stiskněte tlačítko [☐/I] nebo stiskněte tlačítko příslušného budíku ([ALARM/—SET, 1] nebo [ALARM/—SET, 2]).

Přepnutí znějícího budíku do režimu odložení

Stisknutím tlačítka [SNOOZE / BRIGHTNESS / ENTER] přepnete budík do režimu odložení.

• Jednotka se přepne do pohotovostního režimu a kontrolka příslušného budíku (“ nebo ”) bude pomalu blikat.

• Interval odložení je 5 minut.

- Zapnutí zařízení stisknutím [⏻/l] také vypne režim odložení.

- Budík funguje, když je zařízení zapnuto nebo v pohotovostním režimu.

Časovač spánku

Časovač spánku zařízení po uplynutí nastavené doby vypne.

Opakovaným stisknutím tlačítka [SLEEP] vyberete nastavení (v minutách).

• Když je časovač spánku nastaven, zobrazí se "Zz".
• Zrušíte výběrem možnosti "OFF".
• Když je časovač spánku nastaven, stisknutím [SLEEP] můžete zkontrolovat zbývající čas.

Jas displeje

Opakovaným stisknutím tlačítka [SNOOZE / BRIGHTNESS / ENTER] zvolíte požadovaný jas displeje (nízká, střední, vysoká).

• Jas displeje můžete měnit, když je jednotka zapnutá nebo v pohotovostním režimu.
• Nastavení jasu nemůžete měnit v režimu nastavení nebo pokud budík probíhá.

Odstraňování závad

Než se obrátíte na servisní službu, proved'te následující kontroly. Pokud si nejste jistí s některými kontrolními body nebo když navržené řešení neodstraní problém, obrať te se na vašeho prodejce s žádostí o pokyny.

Obnovení všech nastavení na tovární nastavení

Na nejméně 10 sekund stiskněte a podržte tlačítko [⏻/I].

“-- --” se zobrazí na cca 2 sekundy.

- Nastavení se vrátí na výchozí nastavení od výrobce. Je nutné provést nastavení znovu.

Obecné

Zvuk je zkreslený nebo není produkován žádný zvuk.

• Nastavte hlasitost.
- Pokud je blízko kabelů adaptér střídavého proudu nebo zářivka, nesmí být v jejich blízkosti jiné spotřebiče ani kabely.

Přístroj nefunguje.

- Mohlo být aktivováno jedno z bezpečnostních zařízení přístroje.

① Stisknutím tlačítka [⏻/l] přepněte zařízení do pohotovostního režimu.

- Pokud se jednotka nevypne, odpojte přívodní kabel od elektrické zásuvky. Po asi 30 sekundách znovu připojte kabel do elektrické zásuvky. Pak počkejte přibližně 10 sekund.

② Zapnutí proved'te stisknutím tlačítka [⏻/l]. Pokud jednotku stále nejde používat, porad'te se s prodejcem.

Rádio

Při poslechu rádiového vysílání je slyšet rušivé zvuky nebo šum.

• Zkontrolujte a nastavte anténu.
• Zkuste zachovat určitou vzdálenost mezi anténou a adaptérem střídavého proudu.
• Vypněte televizi nebo jiné audio přehrávače nebo je umístěte dále od tohoto zařízení.
• V případě rušení nenechávejte v blízkosti tohoto zařízení mobilní telefony.

Údržba

Před údržbou odpojte adaptér střídavého proudu.

■ Očistěte zařízení měkkou, suchou látkou

• V případě velkého znečištění vyždímejte vlhký hadřík a utřete nečistoty a poté přejedťe otřená místa suchým hadříkem.
• K čištění zařízení nikdy nepoužívejte alkohol, ředidlo nebo benzín.
• Před použitím vlhčených ubrousků si pečlivě prostudujte pokyny k tomuto čisticímu prostředku.

■ Likvidace zařízení nebo jeho postoupení jinému majiteli

V zařízení mohou být uchovány informace uživatelského nastavení. Při vyřazení, likvidaci nebo postoupení zařízení jinému majiteli provedte postup pro nastavení prednastavených hodnot z výrobního závodu za účelem vymazání uživatelských nastavení. (→ 64, “Obnovení všech nastavení na tovární nastavení”)

Technické údaje

■ OBECNÉ ÚDAJE

Zdroj napájení

Adaptér střídavého proudu.

Vstup AC 100 V až 240 V, 50/60 Hz, 0,3 A

Výstup DC 5,0 V, 1,0 A, 5,0 W

Hlavní zařízení

Zdroj napájení

DC IN DC 5 V, 1 A

Spotřeba energie 3 W

Spotřeba energie v pohotovostním režimu

(S nastavením jasu na střední úrovni)

Přibl. 0,8 W

Záložní baterie pro pamět'

3 V (2R6/LR6)

Rozměry (š×v×h) 150 mm×89 mm×90 mm (včetně výčnělků)

Hmotnost

Bez baterií Přibl. 0,42 kg

S bateriemi Přibl. 0,47 kg

Rozsah provozních teplot

0 °C až +40 °C

Provozní vlhkost

20% až 80% r.v. (bez kondenzace)

■ ZESILOVAČ

Výstupní výkon

Výstupní výkon RMS

Přední kanál

Kapacita paměti 10 stanic FM

Frekvenční modulace (FM)

Frekvenční rozsah

87,50 MHz do 108,00 MHz (po 50 kHz)

■ ČÁST TÝKAJÍCÍ SE REPROSOUSTAVY

Reproduktory

• Technické údaje mohou být změněny bez předchozího upozornění.
• Hmotnost a rozměry jsou pouze přibližné.
• Celkové harmonické zkreslení je měřeno analyzérem digitálního spektra.
