Bravia KDL-40HX803 - Televize SONY - Bezplatný návod k obsluze

Typ výrobku	Televizor LCD barevný
Značka	Sony
Model	Bravia KDL-40HX803
Úhlopříčka obrazovky	101,6 cm (40 palců)
Rozlišení obrazovky	1920 × 1080 (Full HD)
Televizní systém	Analogový: B/G/H, D/K, L, I; Digitální: DVB-T2 (pouze tento model), DVB-T, DVB-C
Barevný systém	Analogový: PAL, PAL60, SECAM, NTSC; Digitální: MPEG-2, H.264/MPEG-4 AVC
Výkon reproduktorů	10 W + 10 W
Spotřeba energie (standardní režim)	88 W
Spotřeba energie (pohotovostní režim)	0,2 W (14 W při zapnutém Rychlém startu)
Roční spotřeba energie	128 kWh
Napájení	220–240 V AC, 50 Hz
Rozměry se stojanem (š × v × h)	95,2 × 61,3 × 25,0 cm
Rozměry bez stojanu (š × v × h)	95,2 × 58,1 × 7,4 cm
Hmotnost se stojanem	16,4 kg
Hmotnost bez stojanu	14,2 kg
Konektory	HDMI (4), SCART (2), Component, USB, LAN, optický audio výstup, sluchátka, CAM
Doplňkové funkce	BRAVIA Sync, i-Manual, digitální programový průvodce (EPG), podpora 3D (kompatibilní brýle)
Přiložené příslušenství	Dálkové ovládání, baterie, napájecí kabel, stojan, držák kabelů, šrouby
Provozní prostředí	Vlhkost 20–80%, teplota 0–40°C
Dostupnost náhradních dílů	Elektronické náhradní díly dostupné po dobu 7 let
Montáž na stěnu	Držák SU-WL500 (volitelný)

Často kladené otázky - Bravia KDL-40HX803 SONY

Jak zapnout televizor Sony Bravia KDL-40HX803?

Je třeba nastavit přepínač ENERGY SAVING SWITCH do zapnuté polohy (●) a poté stisknout tlačítko ⏻ na televizoru nebo na dálkovém ovladači.

Co dělat, když televizor nezobrazuje obraz?

Zkontroluj připojení antény/kabelu, ujisti se, že je zástrčka v zásuvce a televizor je zapnutý. Pokud indikátor pohotovostního režimu nesvítí, stiskni tlačítko ⏻.

Jak naprogramovat kanály?

Při prvním zapnutí se objeví nabídka jazyka. Postupuj podle pokynů na obrazovce, vyber digitální režim a proveď automatické programování. Můžeš zvolit možnost rychlého nebo úplného vyhledávání v závislosti na typu signálu (pozemní nebo kabelový).

Podporuje televizor 3D?

Ano, model KDL-40HX803 podporuje 3D. Jsou vyžadovány 3D brýle (např. TDG-BR100/TDG-BR50) a volitelný vysílač synchronizace 3D (TMR-BR100).

Jak vyčistit obrazovku televizoru?

Před čištěním vypni televizor a odpoj napájecí kabel. Použij měkký, suchý hadřík. V případě potřeby ho lehce navlhč zředěným jemným detergentem. Nestříkej přímo vodou ani detergentem.

Co znamená blikající červený indikátor?

Blikající indikátor (pohotovostní režim) označuje aktivaci autodiagnostiky. Spočítej počet bliknutí a nahlas jej servisu Sony. Odpoj televizor od napájení a kontaktuj servisní středisko.

Jak demontovat stojan televizoru?

Před odšroubováním stojanu je třeba odpojit zadní kryt stojanu. Odšroubuj šrouby označené šipkami a poté jemně nadzvedni televizor. Při přenášení nedrž zadní kryt.

Jaká je spotřeba energie v pohotovostním režimu?

Spotřeba energie v pohotovostním režimu je 0,2 W. Pokud je zapnuta funkce 'Rychlý start', spotřeba stoupne na 14 W.

Mohu namontovat televizor na stěnu?

Ano, televizor je kompatibilní s nástěnným držákem SU-WL500 (prodávaným samostatně). Montáž by měla být provedena kvalifikovaným instalatérem. Použij šrouby přiložené k držáku.

Jak používat příručku i-Manual?

Stiskni tlačítko i-MANUAL na dálkovém ovladači. Na obrazovce se objeví nabídka s kategoriemi jako 'Funkce televizorů BRAVIA', 'Sledování televize', 'Používání hlavní nabídky' atd. Pomocí navigačních tlačítek vyber požadovanou sekci.

NÁVOD K OBSLUZE Bravia KDL-40HX803 SONY

Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.

Výrobcem tohoto výrobku je Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Zplnomocněným zástupcem pro požadavky ohledně elektromagnetické kompability EMC a bezpečnosti výrobku je Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, SRN. Pro záležitosti servisu a záruky se obracejte na adresy uváděné v servisních a záručních dokumentech.

Poznámky k funkcím digitální televize

•Všechny funkce související s digitální televizí (DVBdou fungovat pouze v zemích nebo oblastech, ve kterých jsou šířený signály digitálního pozemního vysílání DVB-T (MPEG-2 a H.264/MPEG-4 AVC) nebo ve kterých je přístup ke kompatibilní kabelové službě DVB-C (MPEG-2 a H.264/MPEG-4 AVC). Ověřte si laskavě u svého místního prodejce, zda v místě, kde žijete, lze přijímat signál DVB-T, nebo se zeptejte svého poskytovatele kabelového vysílání, zda je jeho kabelová služba DVB-C vhodná k použití s tímto televizorem.
- Poskytovatel kabelového vysílání může za takové služby vyžadovat dodatečné poplatky nebo souhlas se svými smluvními podmínkami.
- Přestože televizor splňuje specifikace DVB-T a DVB-C, nelze zaručit kompatibilitu s budoucím pozemním DVB-T a kabelovým DVB-C digitálním vysíláním.
•Některé funkce digitální televize nemusí být v některých zemích/oblastech k dispozici a kabelový režim DVB-C nemusí s některými poskytovateli fungovat správně.

Seznam vhodných poskytovatelů kabelových služeb najdete na webových stránkách technické podpory:

• Pokyny k „Instalaci nástěnného montážního rámu“ jsou uvedeny v tomto návodu k obsluze televizoru.
• Ilustrace dálkového ovladače použité v této příručce jsou k sérii RM-ED034, pokud není uvedeno jinak.
• Ilustrace použité v této příručce se mohou lišit od vašcho modelu televizoru.
• Písmeno „x“, které se objevuje v názvu modelu, odpovídá číslu vztahujícímu se ke vzhledu, barvě nebo systému televizoru.

Informace o obchodních značkách

DV3 je registrovaná obchodní značka projektu DVB.

HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích.

DLNA®, logo DLNA a DLNA CERTIFIED® jsou obchodní značky, servisní značky nebo certifikační značky organizace Digital Living Network Alliance.

DivX® je technologie komprimace video souborů vyvinutá společností DivX, Inc.

DivX, DivX Certified a prídružená loga jsou obchodními značkami společnosti DivX, Inc. a lze je používat pouze s licencí.

DIVX VIDEO: DivX® je digitální video formát vytvořený spolčností DivX, Inc. Toto je oficiální DivX Certified zařízení pro přehrávání video formátu DivX. Více informací a softwarových nástrojů ke konvertování vašich souborů na DivX video naleznete na adrese www.divx.com.

DIVX VIDEO-ON-DEMAND: Toto zařízení DivX Certified® musí být registrované pro přehrávání obsahu DivX Video-on-Demand (VOD). Registrační kód vygenerujete v sekci DivX VOD v nabídce nastavení zařízení. Pomocí tohoto kódu pokračujte v registraci na vod.divx.com, kde také zjistíte více o DivX VOD.

Vyrobeno v licenci Dolby Laboratories. „Dolby“ a symbol dvojitého D jsou obchodní značky společnosti Dolby Laboratories.

„BRAVIA“ a jsouobchodní značky Sony Corporation.

„XMB™“ a „XrossMediaBar“ jsou ochranné značky společnosti Sony Corporation a Sony Computer Entertainment Inc.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

CERTIFIED

Umístění identifikačního štítku

Číslo modelu a značení zdroje napájení (v souladu s bezpečnostními směrnicemi) je na nálepce umístěné na zadní části televizoru.

Obsah

Kontrola příslušenství 3

Vložení baterií do dálkového ovladače 3

Nastavení

Připojení stolního stojanu....4

Připojení antény/zařízení Set Top Box/rekordéru (např. DVD rekordér)......5

Zabezpečení televizoru před převrácením....6

Spojování kabelů 6

Provedení počátečního nastavení....7

Odmontování stolního stojanu z televizoru....7

Sledování TV

Sledování programů 8

Použití funkcí televizoru....8

Použití příručky i-Manual 9

Doplňkové informace

Řešení problémů....10

Specifikace 11

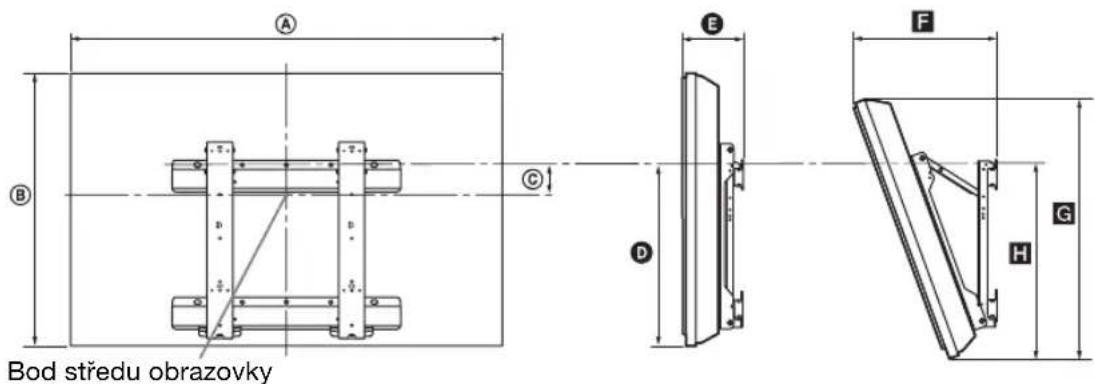

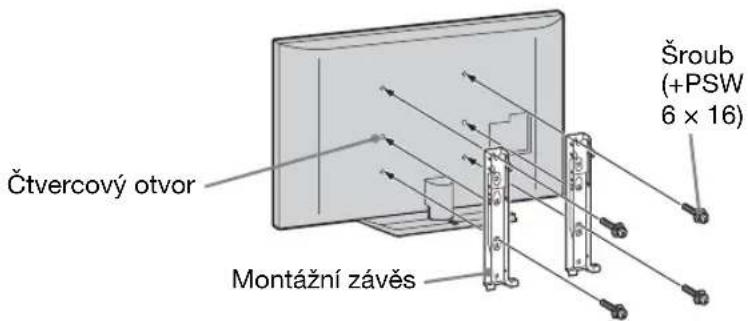

Instalace příslušenství (nástěnný montážní rám) 13

Bezpečnostní informace....16

Upozornění 17

• Návod k použití byl nainstalován do vašeho televizoru BRAVIA. Informace naleznete v části „Použití příručky i-Manual“ (strana 9).
• Před použiváním televizoru si přečtěte část „Bezpečnostní informace“ (strana 16). Uchovejte tento návod pro budoucí použití.

Kontrola příslušenství

Napájecí kabel (sítový kabel) (1)

Držák kabelu (1)

Dálkový ovladač (1)

Baterie velikosti AAA (typ R3) (2)

Stolní stojan (1)* ^1

Upevňovací šrouby pro stolní stojan

(M5 × 16) (4)

Montážní šrouby pro stolní stojan

(M5 × 16) (4)

(pouze KDL-40HX80x)

Zadní kryt stojanu (1)*2

*1 Model KDL-40HX80x: Sestavte stolní stojan pomocí dodaných montážních šroubů.
Informace o sestavení stojanu naleznete v dodaném letáku ke stolnímu stojanu.

*2 Model KDL-46HX80x: Zadní kryt je upevněn ke stolnímu stojanu už z výroby.

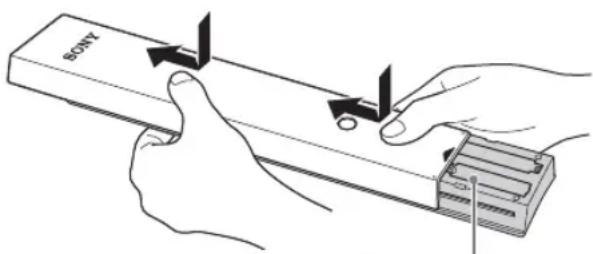

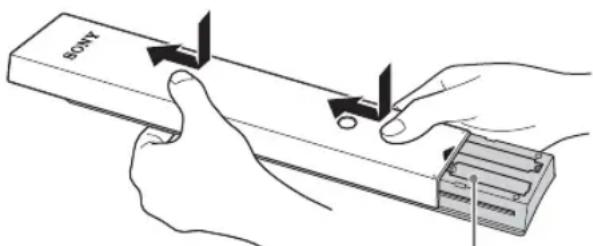

Vložení baterií do dálkového ovladače

① Odstraňte ochrannou fólii.
②Zatlačte a posuňte kryt směrem nahoru.

Připojení stolního stojanu

A

•Pro co nejlepší kvalitu obrazu nevystavujte obrazovku prímému světlu nebo slunečnímu světlu.
- Pokud televizor prěnesete z chladného prostředí prímo do tepla, umístíte jej do velmi vlhké místnosti nebo jej umístíte do místnosti, kde bylo právě spuštěno topení, může na povrchu nebo uvnitř televizoru kondenzovat vlhkost. Pokud k tomu dojde, televizor vypněte a nepoužívejte jej, dokud se vlhkost nevypaří. Potom můžete televizor opčt používat. Pokud si všimnete kondenzace vlhkosti mezi skleněným panelem a LCD, zapněte televizor. Kondenzace se vypaří, jakmile se televizor zahřeje.

1 Informace o správném připojení stolního stojanu televizoru k některým modelům televizorů naleznete v dodané příručce stojanu.

2Umístěte televizor na stolní stojan.

3 Pomocí dodaných šroubů připevněte televizor ke stolnímu stojanu podle šipek ♠které označují otvory šroubů.

- Jestliže použijete elektrický šroubovák, nastavte točivý moment na přibližně 1,5 N·m {15 kgf·cm}.

4Pro modely KDL-52/46HX90x a KDL-40HX80x: Po utažení všech šroubů upevněte dodaný zadní kryt k stolnímu stojanu.

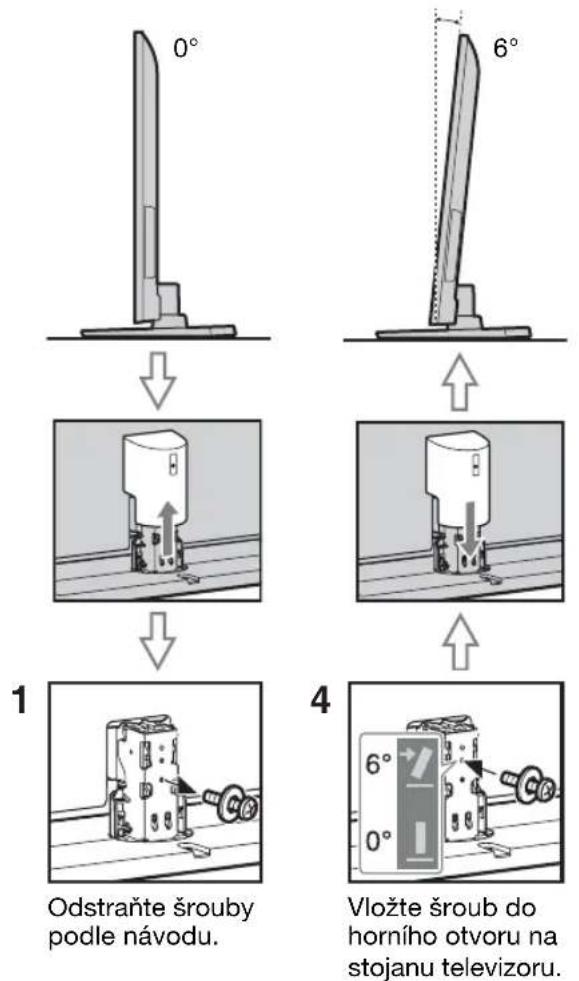

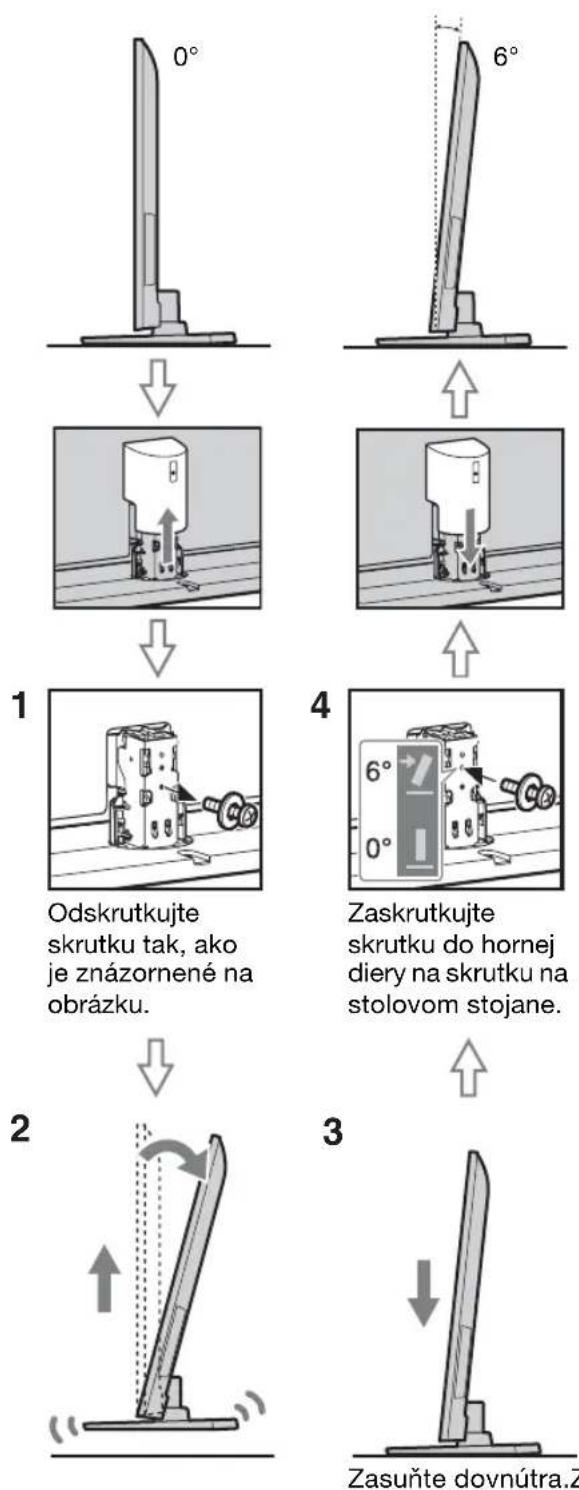

Nastavení úhlu televizoru (pouze modely KDL-52/46HX90x)

Tento televizor lze nastavit podle ilustrací níže.

Vložte šroub do horního otvoru na stojanu televizoru.
Odstraňte šrouby podle návodu.

2

Zasuňte. Nadzvedněte a nakloňte.
[NO TEXT]
•Pro návrat na 0° provedte výše uvedený postup pozpátku.

Připojení antény/zařízení Set Top Box/rekordéru (např. DVD rekordér)

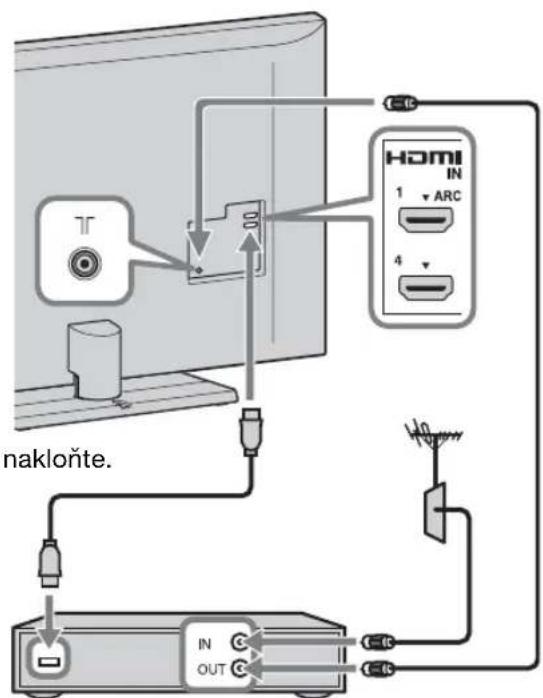

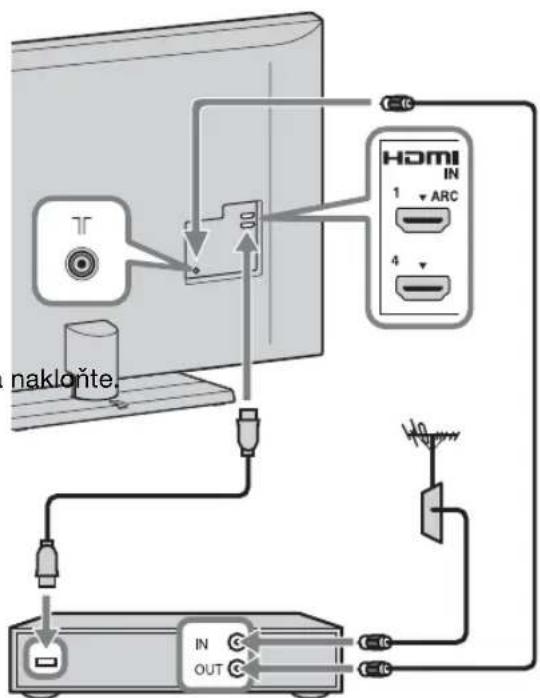

Připojení zařízení Set Top Box/rekordéru (např. DVD rekordéru) pomocí SCART

Set Top Box/rekordér (např. DVD rekordér)

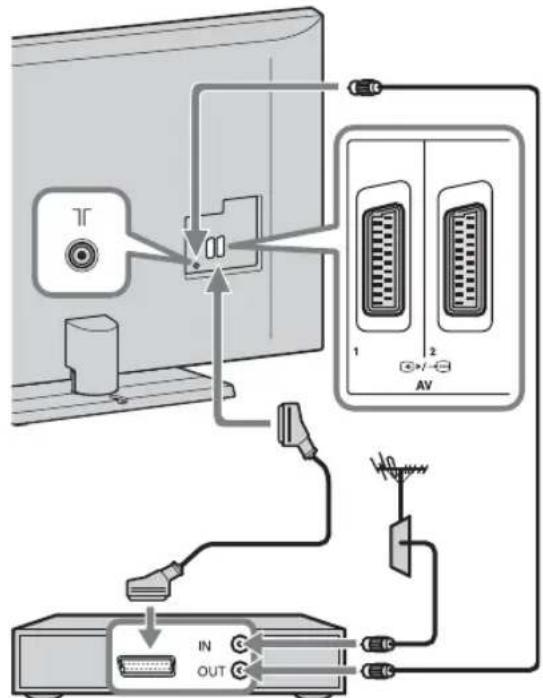

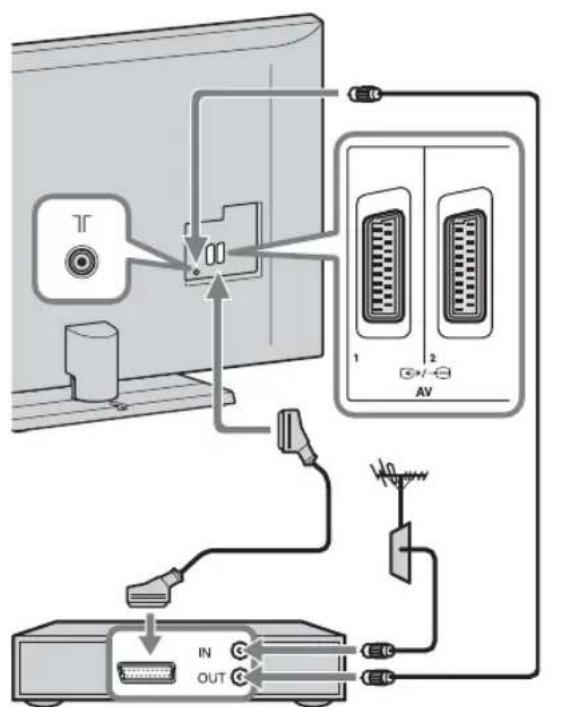

Připojení zařízení Set Top Box/rekordéru (např. DVD rekordéru) pomocí HDMI

Set Top Box/rekordér (např. DVD rekordér)

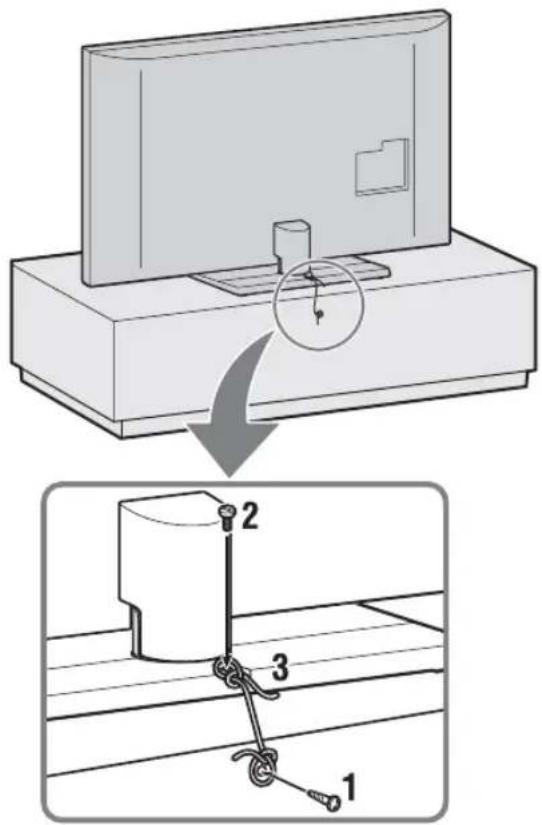

Zabezpečení televizoru před převrácením

1 Do televizního stojanu zašroubujte šroub do dřeva (průměr 4 mm, není součástí dodávky).
2Do otvoru na šroub u televizoru zašroubujte šroub do kovu (M4 × 16, není součástí dodávky).
3Šroub do dřeva a šroub do kovu svažte silnou šňůrou (není součástí dodávky).

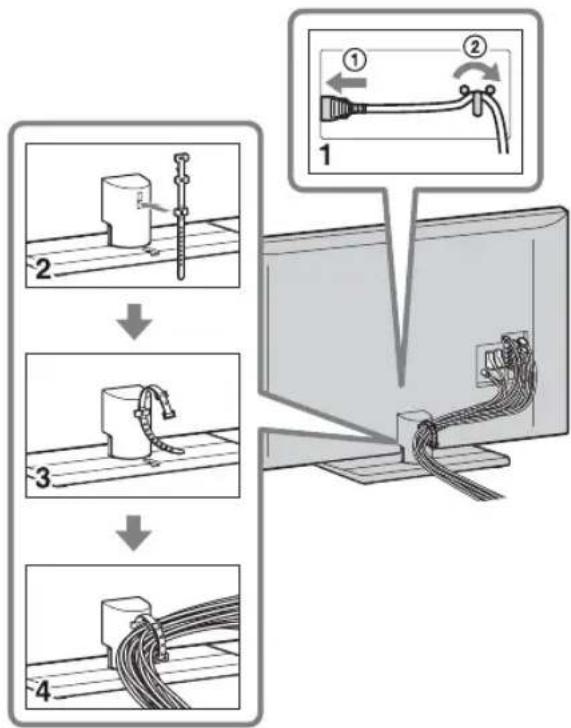

Spojování kabelů

[NO TEXT]
•Napájecí kabel nespojujte s ostatními kabely.

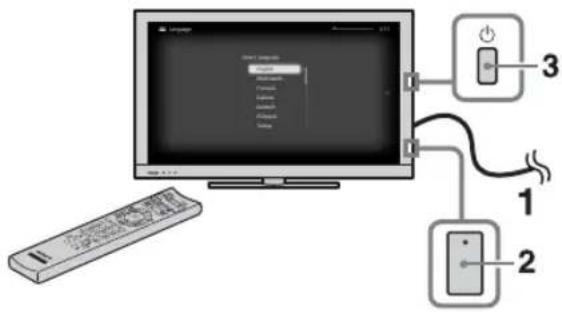

Provedení počátečního nastavení

1 Připojte televizor k elektrické zásuvce.
2Zkontrolujte, zda je zapnuté nastavení ENERGY SAVING SWITCH (●).
3Stiskněte ⏻ na televizoru. Při prvním zapnutí televizoru se na obrazovce objeví nabídka volby jazyka.

4

Řidte se pokyny na obrazovce.

Automatické digitální ladění: Pokud zvolíte „Kabelové“, doporučujeme vám zvolit „Rychlé ladění“ pro rychlejší ladění. Nastavte „Kmitočet“ a „ID sítě“ podle pokynů vašeho poskytovatele kabelového připojení. Pokud pomocí funkce „Rychlé ladění“ nenajdete žádný kanál, zkuste „Úplné ladění“ (tato funkce může zabrat více času).

[NO TEXT]

- „Uplné ladění“ nemusí být dostupné ve vaší zemi/regionu.

Seznam kompatibilních poskytovatelů kabelového připojení naleznete na internetové adrese podpory: http://support.sony-europe.com/TV/DVBC/

Třídění programů: Mění pořadí analogových kanálů uložených ve vašem televizoru.

1 Stiskněte ♗/▽ k výběru kanálu, který chcete přesunut do nové pozice, pak stiskněte ⊕.
2 Stiskněte ♗/▽ k výběru nové pozice pro kanál, pak stiskněte ⊕

[NO TEXT]

•Kanály lze naladit ručně.

Odmontování stolního stojanu z televizoru

[NO TEXT]

•Pro modely KDL-52/46HX90x a KDL-40HX80x: před odpojením stolního stojanu odstraňte zadní kryt stojanu.
- Odstraňte šrouby označené šipkami televizoru.
- Stolní stojan televizoru neodpojujte z jiného důvodu, než je instalace nutného příslušenství k televizoru.

- Při prénášení stolního stojanu nedržte stojan za zadní kryt, aby nedošlo k pádu stojanu. V takovém prípadě by mohlo dojít ke zranění a škodě na majetku.

- Tlačítka 5, ▶, PROG + a AUDIO na dálkovém ovladači mají hmatové tečky. Při obsluze televizoru použijte hmatové tečky jako výchozí místa.

1 Zapněte televizor.

① Zapněte spínač ENERGY SAVING SWITCH (●).
② Zapněte televizor stisknutím ⏻ na televizoru.

2 Zvolte režim.

3 Zvolte televizní kanál.

PROG

Použití elektronického průvodce digitálními programy

Stisknutím GUIDE v digitálním režimu zobrazíte průvodce programy.

Použití funkcí televizoru

Tlačítko HOME

Stisknutím zobrazíte rozlišné obrazovky funkci a nastavení.

Stisknutím zobrazíte vhodné funkce na základě aktuálního vstupu a obsahu.

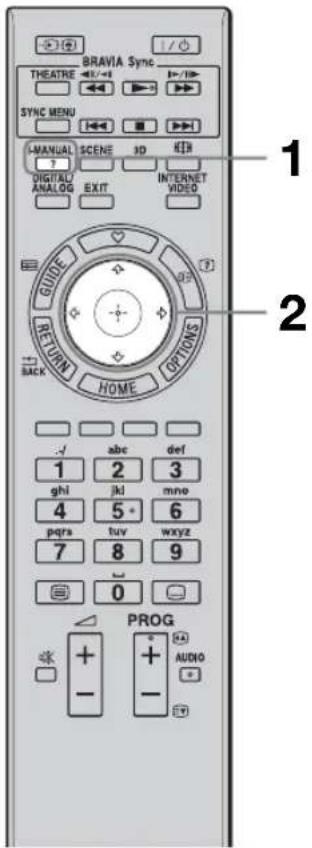

Použití příručky i-Manual

Návod k použití byl nainstalován do vašeho televizoru BRAVIA a lze jej zobrazit na obrazovce.

Více informací o funkcích televizoru je k dispozici v příručce i-Manual, kterou můžete otevřít stisknutím tlačítka.

1 Stiskněte i-MANUAL.

2 Stiskněte ⇌/⇒/♠/♣/⊕ k výběru položek.

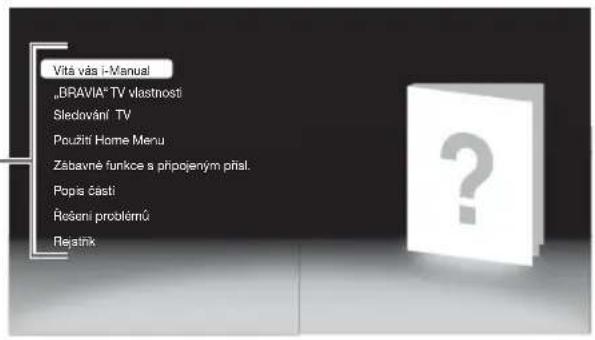

Vítá vás i-Manual

„BRAVIA“ TV vlastnosti

Sledování TV

Uvádí praktické funkce jako je průvodce EPG, Oblíbené atd.

Použití Home Menu

Osobní nastavení televizoru atd.

[NO TEXT]

- Ilustrace a obrázky se mohou lišit od zobrazených na obrazovce.

Zábavné funkce s připojeným přísl.

Uvádí způsoby připojení dodatečného zařízení.

■Popis částí

Řešení problémů

Poskytuje řešení problémů.

Rejstřík

Řešení problémů

Zkontrolujte, zda indikátor ⏻ (pohotovostní režim) bliká červeně.

Když bliká indikátor ⏻ (pohotovostní režim)

Autodiagnostické funkce jsou aktivovány.

1 Spočítejte, kolikrát indikátor ⏻ (pohotovostní režim) zabliká mezi každým třísekundovým přerušením.

Například, indikátor může bliknout třikrát, poté zhasnout na tři sekundy a znovu bliknout třikrát.

2 Stiskněte ⏻ na televizoru a vypněte jej, odpojte síťový kabel a informujte svého prodejce nebo servisní centrum Sony o tom, jak indikátor bliká (počet bliknutí).

Když nebliká indikátor ⏻ (pohotovostní režim)

1 Zkontrolujte položky v níže uvedené tabulce. (Také viz „Řešení problémů“ v příručce i-Manual.)

2Pokud problémy stále přetrvávají, nechte si televizor prohlédnout odborníkem.

Podmínka Vysvětlení/Řešení

Obraz
Žádný obraz (tmavá obrazovka) a žádný zvuk.	Zkontrolujte anténní/kabelové připojení.Připojte televizor k elektrické zásuvce a stiskněte ⏻ na televizoru.Pokud se indikátor ⏻ (pohotovostní režim) rozsvítí červeně, stiskněte I/⏻ nebo TV I/⏻ (název tlačítka se u různých dálkových ovladačů liší).
Na obrazovce se objevují malé černé a/nebo světlé body.	Obrazovka se skládá z pixelů. Malé černé a/nebo světlé body (pixely) na obrazovce neznamenají špatnou funkci.

Obecně

Televizor nelze zapnout.	• Zkontrolujte, zda je zapnutý spínač ENERGY SAVING SWITCH (●).
Televizor se automaticky vypne (televizor přechází do pohotovostního režimu).	•Zkontrolujte, zda je aktivována funkce „Časovač vypnutí“ nebo potvrďte nastavení „Doba trvání“ funkce „Časovač zapnutí“. •Zkontrolujte, zda je aktivována funkce „Vypnutí nečinného televizoru“.
Dálkové ovládání nefunguje.	•Vyměňte baterie. •Váš televizor může být v režimu SYNC. Stiskněte SYNC MENU, zvolte „Ovládání televizoru“ a poté zvolte „Home (Menu)“ nebo „Možnosti“ pro ovládání televizoru.
Zapomněli jste heslo „Rodičovský zámek“.	•Zadejte 9999 jako kód PIN. (Kód PIN s hodnotou 9999 je vždy přijat.)
Panely televizoru se zahřejí.	•Když je televizor používán delší dobu, panely se zahřejí. Když se jich dotknete, mohli byste se spálit.

Specifikace

Systém
Systém panelu	Panel LCD (displej s kapalnými krystaly)
Televizní systém	Analogový: V závislosti na volbě zemč/oblasti: B/G/H, D/K, L, IDigitální: DVB-T2 (pouze modely KDL-52HX903/46HX903/46HX803/40HX803)DVB-T/DVB-C
Systém barev/video	Analogový: PAL, PAL60 (pouze vstupní video), SECAM, NTSC3.58, NTSC4.43 (pouze vstupní video)Digitální: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L4
Výběr kanálů	Analogový: VHF: E2-E12/UHF: E21-E69/CATV: S1-S20/HYPER: S21-S41D/K: R1-R12, R21-R69/L: F2-F10, B-Q, F21-F69/I: UHF B21-B69Digitální: VHF/UHF
Zvukový výstup	10 W + 10 W
Vstupní/výstupní konektory
Kabel venkovní antény	75 ohmová externí zásuvka pro VHF/UHF
A V 1	21-pňový konektor typu scart (standard CENELEC) včetně audio/video vstupu, vstupu RGB a televizního audio/video výstupu.
COMPONENT IN	Podporované formáty: 1080p, 1080i, 720p, 576p, 576i, 480p, 480i
COMPONENT IN	Audio vstup (konektory phono)
HDMI IN1, 2, 3, 4	Video: 1080/24p, 1080p, 1080i, 720/24p, 720p, 576p, 576i, 480p, 480iAudio: dvoukanálové lineární PCM: 32, 44,1 a 48 kHz, 16, 20 a 24 bitů, Dolby DigitalAnalogový audio vstup (mini konektor) (pouze HDMI IN4)PC vstup
AV3	Video vstup (konektor phono)
AV3	Audio vstup (konektory phono)
DIGITAL AUDIO OUT (OPTICAL)	Digitální optický konektor (dvoukanálový lineární PCM, Dolby Digital)
(VAR/FIX)	Audio výstup (konektory phono)
PC IN	PC vstup (15 pinový konektor Mini D-sub)Audio vstup PC (minikonektor)
ψ	Port USB
Ω	Zdířka sluchátek
	Štěrbina CAM (modul podmíněného přístupu)
LAN	Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sitě se rychlost připojení může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento televizor zaručena.)* Pro připojení LAN použijte kabel kategorie 7 10BASE-T/100BASE-TX (není součástí dodávky).
3D SYNC	Terminál 3D Sync pro volitelný vysílač

Název modelu KDL- 52HX90x 46HX90x 46HX80x 40HX80x
Napájení a jiné
Požadavky na napájení		220 V – 240 V AC, 50 Hz
Vclikost obrazovky(úhlopříčka)		Přibl. 132,2 cm/52 palců	Přibl. 116,8 cm/46 palců Přibl. 101,6 cm/	40 palců
Rozlišení obrazu		1 920 bodů (vodorovně) × 1 080 linek (svisle)
Spotřeba baterií	v režimu„Domov“/„Standardní“	136 W 130 W 102 W 88,0 W
	v režimu„Obchod“/„Živý“	201 W 184 W 149 W 132 W
Spotřeba energie v pohotovostním režimu*1		0,2 W (14 W když je možnost „Rychlé spuštění“ nastavena na hodnotu „Zap“)
Průměrná roční spotřeba energie*2		199 kWh 190 kWh 149 kWh 128 kWh
Rozměry (přibl.) (š × v × h)
se stolním stojanem		126,3 × 80,7 × 40,0 cm	112,4 × 72,7 × 40,0 cm	108,5 × 68,8 × 26,0 cm
bez stolního stojanu		126,3 × 77,5 × 6,7 cm	112,4 × 69,5 × 6,7 cm	108,5 × 65,6 × 7,4 cm
Hmotnost (přibl.)
se stolním stojancm		42,9 kg 36,2 kg 19,2 kg	6,4 kg
bez stolního stojanu		36,9 kg 30,2 kg 16,9 kg	4,2 kg
Dodané příslušenství		Viz „Kontrola příslušenství“ (strana 3).
Volitelné příslušenství		Konzola pro upevnění na zed: SU-WL500Televizní stojan: SU-52HX1 (KDL-52HX90x)SU-46HX1 (KDL-46HX90x)3D brýle: TDG-BR100/TDG-BR503D Synchronizační vysílač: TMR-BR100

*1 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru.
^*2 4 hodiny denně a 365 dnů v týdnu

[NO TEXT]

•Úspora energie

– když snížíte podsvícení (jas obrazovky), sníží se spotřeba energie.
- nastavení „Ekologické“ (např. „Spořič energie“, „Vypnutí nečinného televizoru“) vám umožnuje snížit spotřebu energie a šetří vaše peníze.
– pokud televizor vypnete pomocí spínače ENERGY SAVING SWITCH, je spotřeba energie téměř nulová.

Design a specifikace mohou být změněny bez předchozího upozornění.

Instalace příslušenství (nástěnný montážní rám)

Sdělení zákazníkům:

Kvůli ochraně výrobku a z bezpečnostních důvodů společnost Sony důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se instalovat jej sami.

Sdělení prodejcům Sony a autorizovaným dodavatelům:

Důsledně dbejte na bezpečnost během instalace, pravidelnou údržbu a prohlídku výrobku.

Váš televizor lze nainstalovat pomocí konzoly pro upevnění na zed SU-WL500 (prodávána samostatně).

• Aby byla instalace provedena správně, sledujte pokyny dodané s konzolou pro montáz na zed.
• Viz „Odmontování stolního stojanu z televizoru“ (strana 7).

4

- Umístěte televizor na stolní stojan a zajistěte montážní závěs.

K instalování výrobku je zapotřebí dostatečná zkušenost, zejména k určení pevnosti zdi potřebné k udržení váhy televizoru. Připevnění výrobku na zed byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací či instalací.

Tabulka rozměrů k instalaci televizoru

Jednotky: cm

Název modelu KDL-	Rozměry obrazovky		Rozměr středu obrazovky	Délka jednotlivých montážních úhlů
				Úhel (0°)		Úhel (20°)
	A	B	C		D	E	F	G
52HX90x	126,3 77,5	7,7 48,2 12,0	34,8 73,5 50,6
46HX90x	112,4 69,5	11,8 48,2 12,0	32,0 65,9 50,6
46HX80x	108,5 65,6	9,5 43,1 12,1	32,3 61,6 45,4
40HX80x	95,2 58,1	13,3 43,1 12,0	29,7 54,6 45,4

Obrázky ve výše uvedené tabulce se mohou mírně lišit v závislosti na instalaci.

UPOZORNĚNÍ

Zed, na kterou bude televizor nainstalován, by měla unést nejméně čtyřnásobek váhy televizoru. Informace o jeho hmotnosti naleznete v části „Specifikace“ (strana 12).

Nákres/tabulka umístění šroubů a závěsů

Název modelu Umístění šroubů Umístění závěsů
KDL-52HX90xKDL-46HX90x/46HX80xKDL-40HX80x	e, j b

Umístění šroubů

Instalace závěsu televizoru.

Umístění závěsů

Instalace televizoru na základní konzolu.

* Umístění závěsů „a“ a „c“ nelze pro tyto modely použít.

Bezpečnostní informace

Instalace/Nastavení

Televizor instalujte a používejte podle dále uvedených pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• Televizor musí být instalován v blízkosti snadnó přístupné zásuvky.
• Televizor umístěte na stabilní rovný povrch.
• Instalaci na stěnu smí provést jen kvalifikovaný servisní technik.
  •Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně:

-Nástěnného montážního rámu SU-WL500

-Televizní stojan:SU-52HX1 (KDL-52HX90x) SU-46HX1 (KDL-46HX90x)

- Při připevňování montážních háků k televizoru je nutné použít šrouby dodávané spolu s nástěnným montážním rámem. Tyto šrouby jsou vyrobeny tak, aby měly délku 8 mm až 12 mm, měřeno od připevňovací plochy montážního háku. Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu. Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod.

8 mm - 12 mm

Šroub (dodávaný spolu s nástěnným montážním rámem)

Montážní hák Připevnění háku k zadní straně televizoru

Přeprava

•Před přemístěním televizoru odpojte všechny kabely.

•K prěnosu velkého televizoru jsou nutné dvě nebo tři osoby. •Přenášíte-li televizor v rukou, držte jej jako na obrázku vpravo. Netlačte na LCD panel a rám okolo obrazovky.

- Při zvedání nebo prénášení televizoru jej pevně držte za spodní část.

- Při prěnášení televizoru dbejte na to, aby do ničeho nenarazil nebo nadměrné nevibroval.

Pro model KDL-52/46HX90x

- Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně televizoru.
• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.
• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišt’uje dostatečnou cirkulaci vzduchu.

Instalace na stěně

Instalace se stojanem

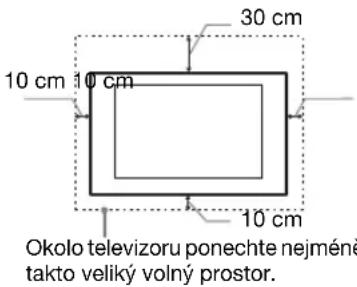

Okolo televizoru ponechte nejméně takto veliký volný prostor.

• K zajištění správného větrání a zabránění usazování nečistot a prachu:
-Nepokládejte televizor na plocho neinstalujte ho obráceně, zadní částí dopředu nebo z boku.
-Neumíst'ujte televizor na polici, kobereček, postel nebo do skřině.
-Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami.

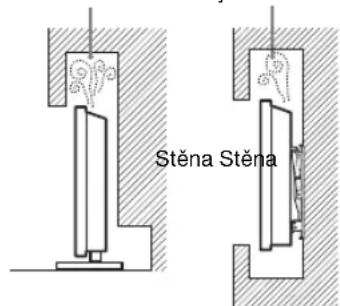

-Neinstalujte televizor tak, jak je uvedeno na obrázku.

Cirkulace vzduchu je zablokovaná.

Sít'ový kabel

Se sit'ovým kabelem a zásuvkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.

– Používejte pouze sít'ové kabely Sony, nikoli kabely jiných dodavatelů.
– Zasuňte zástrčku úplně do sít'ové zásuvky.
– Televizor používejte pouze v elektrické síti 220-240 V stř.

– Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů sít'ový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama.
– Před prací na televizoru nebo před jeho stěhováním vytáhněte sít'ový kabel ze zásuvky.
– Sít'ový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů.
– Sít'ový kabel pravidelně vytáhněte ze zástrčky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár.

Poznámky

• Dodávaný sít'ový kabel nepoužívejte pro žádné jiné zařízení.
• Sit'ový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.
• Sít'ový kabel žádným způsobem neupravujte.
• Na sít'ový kabel nestavte nic těžkého.
• Při odpojování sít'ového kabelu ze zásuvky netahejte za sít'ový kabel.
  •K jedné přívodní zásuvce nepřipojujte príliš mnoho spotřebičů.
  •Nepoužívejte uvolněné elektrické zásuvky.

Zakázané použití

Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranční.

Umístění:

Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři.

Prostředí:

Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplnčné tekutinami, jako např. vázy.

Situace:

Televizor nepoužívejte, máte-li vlhké ruce, je-li odstraněna skřín televizoru, nebo s příslušenstvím, které výrobce nedoporučil. Během bourky s blesky odpojte TV od sit'ové zásuvky a antény.

Poškozené díly:

• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.
• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.
• Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.
• Některé televizory jsou však vybaveny funkcemi, které ke správnému fungování vyžadují ponechání v klídovém stavu.

Pro děti

• Nedovolte dětem, aby na televizor lezly.
• Príslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout.

Pokud dojde k následujícímu problému ...

Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky.

Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem.

Když:

– Přívodní kabel je poškozený.
– Sít'ová zásuvka je uvolněná.
– Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo.
– Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina.

Varování

Z důvodu zamezení rizika požáru uchovávejte tento produkt vždy z dosahu svíček nebo jiných zdrojů otevřeného ohně.

Upozornění

Sledování televizoru

•Někteří lidé se mohou při sledování 3D obrazu nebo hraní stereoskopických 3D her cítit nepříjemně (napětí v očích, únava nebo nevolnost). Spolcěnost Sony doporučuje všem uživatelům dělat při sledování 3D obrazu nebo hraní stereoskopických 3D her pravidelné přestávky. Délka a frekvence potřebných přestávek je u různých osob odlišná. Musíte zjistit, jaké řešení je nejlepší. Pokud se cítíte nepříjemně, prestaňte sledovat 3D obraz nebo hrát stereoskopické 3D hry, dokud se váš stav nezlepší. Přečtěte si také (i) příručky k ostatním zařízením a médím, která s tímto televizorem používáte, (ii) naše webové stránky (http://www.sony-europe.com/myproduct), kdc naleznete nejnovější informace. Zrak

malých dětí (obzvlástě těch mladších šestí let) se stále vyvíjí. Předtím, než dovolíte malým dětem sledovat 3D obraz nebo hrát stereoskopické 3D hry, poradte se s lékařem (s pediatrem nebo očním lékařem). Dospělí musí dohlízet na malé děti a zajistit, aby dodržovaly výše uvedená doporučení.

• Upozorňujeme, že při použití funkce simulace 3D je obraz upraven z originálu z důvodu konverze prováděné tímto televizorem.
• Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.
• Použiváte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl príliš silný, protože byste si mohli poškodit sluch.

LCD obrazovka

• I když je LCD obrazovka vyrobena vysoce presnou technologií a 99,99 % nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré ncbo zelené). Je to způsobeno strukturálními vlastnostmi LCD obrazovky a nejedná se o závadu.
- Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se LCD obrazovka mohla poškodit.
•Budete-li televizor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu televizoru. Tento jev po zvýšení okolní teploty zmizí.
- Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.
- Během provozu televizoru se obrazovka i skříň přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.
•LCD obrazovka obsahuje malé množství tekutých krystalů. Některé zářivkové trubice použité v tomto televizoru obsahují rovněž rtut'. Při její likvidaci se řídte místními nařízeními a předpisy.

Zacházení s povrchem obrazovky/skřínky televizoru a jeho čištění

Před čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky.

Abyste predešli zhoršení stavu materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.

• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.
  • Vodu ani čisticí prostředek nestříkejte přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí a způsobit poruchu.
  •Nikdy nepoužívejte jakýkoli typ drsné houbičky, zásadité/kyselé čisticí prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s prýžovými nebo vinylovými materiály může dojít k poškození povrchu obrazovky a materiálu skřínky.

•K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.
- Je-li třeba seřidit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo nesklouzl ze stojanu.

Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte príliš blízko televizoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.
• Tento produkt byl testován a shledán vhodným limitům stanoveným direktivou EMC pro použití připojovacích kabelů kratších než 3 metry.

Baterie

• Při vkládání baterií dodržte správnou polaritu.
  •Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.
• Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.
  •S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.
• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení prímého slunečního svitu, nebo do vlhké místnosti.

Likvidace televizoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a

dalších evropských státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete zachovat přírodní zdroje. Podrobnčjší informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, podniku pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských

státech využívajících systém odděleného sběru)

Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterii opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterii může být použit v kombinaci s chemickou značkou. Značky pro rtuť (Hg) nebo olovo (Pb) jsou přidány, pokud baterie obsahuje více než 0,0005% rtuti nebo 0,004% olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případč, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personal. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnčjší informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, firmu zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili.

Bevezetés

DV3 je registrovaná ochranná známka projektu DVB.

Vloženie batérií do dial'kového ovládača 3

Inštalácia

Montáž stolového stojana....4

Pripojenie antény/káblového prijímača/rekordéra (napr. DVD rekordéra) ....5

Technické parametre....11

Dial'kový ovládač (1)

Batérie vel'kosti AAA (typ R3) (2)

Stolový stojan (1)* ^1

Vloženie batérií do dial'kového ovládača

Montáž stolového stojana

A

Zasuňte dovnútra.Zdvihnite a
4
- Ak chcete znova nastavif 0^ , postupujte v opačnom poradí.

Pripojenie antény/ káblového prijímača/ rekordéra (napr. DVD rekordéra)

Pripojenie ku káblovému prijímaču/rekordéru (napr. DVD rekordéru) pomocou rozhrania SCART

Káblový prijímač/rekordér (napr. DVD rekordér)

Pripojenie ku káblovému prijímaču/rekordéru (napr. DVD rekordéru) pomocou rozhrania HDMI

Káblový prijímač/rekordér (napr. DVD rekordér)

Riadte sa pokynmi zobrazenými na displeji.

Ak chcete zobrazif programového sprievodcu, v digitálnom režime stlačte tlačidlo GUIDE.

Stlačením tohto tlačidla možno zobrazit obrazovky rôznych funkcií a nastavení.

Tlačidlo OPTIONS

Skontrolujte, či kontrolka ⏻ (pohotovostný režim) bliká načerveno.

Ked' kontrolka ⏻ (pohotovostný režim) bliká

Ked' kontrolka ⏻ (pohotovostný režim) nebliká

• Ak znížite úroveň nastavenia podsvietenia (jas obrazovky), spotreba energie sa zníži.
  – „Eko“ nastavenia (napr. „Šetrič energie“, „Pohotovostný režim TV“) vám pomôžu znížit spotrebu energie, a usporif tak peniaze znížením účtu za elektrickú energiu.
• Ked' televízny prijímač vypnete pomocou spínača ENERGY SAVING SWITCH (iba nicktoré modely), spotreba energie bude takmer nulová.

Jednotky: cm

Názov modelu KDL-	Rozmery displeja		Stredový rozmer obrazovky	Dížka pre každý montážny uhol
				Uhol (0°)		Uhol (20°)
	A	B	C		D	E	F	G
52HX90x	126,3 77,5	7,7 48,2 12,0	34,8 73,5 50,6
46HX90x	112,4 69,5	11,8 48,2 12,0	32,0 65,9 50,6
46HX80x	108,5 65,6	9,5 43,1 12,1	32,3 61,6 45,4
40HX80x	95,2 58,1	13,3 43,1 12,0	29,7 54,6 45,4

Skrutka (dodávaná s konzolou na montáz na stenu)

– Používajte iba siet'ové káble dodávané spoločnost'ou Sony, nie od iných dodávatel'ov.

– Vidlicu zasuňte úplne do siet'ovej zásuvky.

- Pri zapájaní káblov sa pre vlastnú bezpečnost' presvedčite, že napájací kábel je odpojený. Nedotýkajte sa káblových konektorov.

– Napájací kábel nepribližujte k zdrojom tepla.

•Napájací kábel neupravujte.

- Pri odpojovaní vidlice net'ahajte za napájací kábel.

Sony poskytuje na tento LCD televizor minimálně 2letou záruku a 7 let existuje možnost výměny elektronických dílů.

Užitečné informace o výrobcích Sony
