NÁVOD K OBSLUZE TMG170 Tryton

CS Návod na obsluhu PŘÍMÁ BRUSKA 37

LV Lietošanas instrukcija TAISNĀ SLĪPMAŠĪNA 44

Uchovávejte návod pro případné další použití.

POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem ⚠a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝSTRAHA! Všeobecné v ýstrahy týkající se bezpečného používání nářadí. Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení. Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad elektronářadím.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí. Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižujíriziko zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka. Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kabely se nesmí žádným způsobem namáhat. Nikdy nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým proudem.

e) V případě, že se elektronářadí používá venků, je třeba prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti vybavené proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.
b) Při používání elektronářadí je třeba být předvídavý, pozorovat, co se děje, a používat zdravý rozum. Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím může způsobit závažné osobní úrazy.
c) Je třeba používat osobní ochranné prostředky. Je třeba vždy používat ochranné brýle. Používání v příslušných podmínkách takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.
d) Je třeba se vyhnout neplánovaného spuštění. Před připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem na vypínači nebo připojení elektronářadí do sítě se zapojeným vypínačem může být příčinou nehody.
e) Pred spuštěním elektronářadí je třeba odstranit všechny klíče. Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.
f) Je zakázáno príliš se naklánět. Po celou dobu musíte stát pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat elektronářadí při nepředvídatelných situacích.
g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí. Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.
h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete omezit nebezpečí závislé na prašnosti.
i) Nedovolte, aby vaše znalosti získané častým používáním elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) Elektronářadí se nesmí přetěžovat. Je třeba používat elektronářadí s výkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

b) Elektronářadí, u kterého nefunguje spínač, se nesmí používat. Každé elektronářadí, které nelze zapínat nebo vypínat spínačem, je nebezpečné a je třeba je opravit.
c) Před provedením každého seřízení, výměny součástky nebo před skladováním odpojte zástrčku elektronářadí od zdroje elektrického proudu a/nebo odpojte baterií. Takový bezpečnostní postup omezuje riziko náhodného spuštění elektronářadí.
d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a nedovolte přístup osobám, které nejsou obeznámené s elektronářadím nebo s tímto návodem na používání elektronářadí. Elektronářadí může být nebezpečné v rukách nevyškolených uživatelů.
e) Elektronářadí je třeba udržovat. Je třeba kontrolovat souosost nebo zaseknutí pohyblivých částí, praskliny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je neodborná údržba elektronářadí.
f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran Řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.
g) Elektronářadí, vybavení, pracovní nástroje apod. používejte v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem, pro který není elektronářadí určeno, může způsobit nebezpečné situace.
h) V nízkých teplotách, nebo pokud se nářadí po delší dobu nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.
i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý) hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.
j) Elektronářadí je třeba skladovat / dopravovat až potom, co se ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.
k) Elektronářadí skladujte na suchém místě chráněném proti prachu a průniku vlhkosti.
1) Doprava elektronářadí by měla probíhat v původním obalu tak, aby bylo chráněné proti mechanickému použití.
m) Držáky a plochy uchopení udržujte čisté, nezamaštěné olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝSTRAHA! Všeobecné výstrahy týkající se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí Servis PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.
b) Pokud by byl pevný přívodní kabel zařízení poškozený, je třeba jej nechat vyměnit u výrobce nebo v odborné opravně, nebo kvalifikovanou osobou, abyste tak zamezili ohrožení.

VÝSTRAHA!

Při práci s elektronářadím vždy dodržujte základní pravidla bezpečnosti práce, abyste zamezili výbuchu požáru, zásahu elektrickým proudem nebo mechanickému úrazu.

PŘÍMÁ BRUSKA

Bezpečnostní pokyny týkající se broušení, gravírování, vyhlazení, kartáčování, leštění nebo řezání brusným kotoučem:

a) Toto elektronářadí lze používat jako obyčejnou brusku, brusku k broušení brusným papírem, k leštění drátěnými kartáči a jako zařízení na rozbrušování brusným kotoučem.
Je nezbytné řídit se všemi bezpečnostními pokyny, návody, popisy a údaji dodávanými spolu s elektronářadím.
Nepřizpůsobení se všem níže uvedeným doporučením a návodům může způsobit nebezpečí úrazu elektrickým proudem, požáru a/nebo závažných úrazů.
b) Nepoužívejte vybavení, které není projektováno, určeno a doporučeno výrobcem pro toto elektronářadí. Skutečnost, že se vybavení dá namontovat na elektronářadí, ještě nezaručuje bezpečnost používání a obsluhování.
c) Jmenovitá rychlost otáček pracovního nástroje by měla být minimálně stejná, jako maximální rychlost otáček elektronářadí. Přípustná rychlost otáček používaného nástroje nemůže být menší, než je maximální rychlost otáček uvedená na elektronářadí. Pracovní nástroje, otáčející se rychleji, než je jejich přípustná rychlost, se mohou zlámat a jejich částí mou být odmrštěny.
d) Vnější průměr a hrubka pracovního nástroje se musí vejít do rozsahu přípustného pro toto elektronářadí. Pracovní nástroje s nesprávnými rozměry nemohou být dostatečně zakryté nebo kontrolované.
e) Průměr brusných ploch, brusných kotoučů, límců, upevňujících kotoučů a jiného vybavení musí přesně odpovídat vřetenu elektronářadí. Pokud by se použily koncovky, které nejsou přesně určené pro vřeteno brusného kotouče elektronářadí, otáčí se nerovnoměrně, hodně silně vibrují a mohou způsobit ztrátu kontroly nad elektronářadím.
f) V žádném případě se nesmí používat poškozené pracovní nástroje. Před každým použitím je třeba zkontrolovat vybavení, např. brusné plochy z hlediska úlomků a prasklin, brusné kotouče z hlediska prasklin, sedření nebo silného opotřebování, drátěné kartáče z hlediska uvolněných nebo zlomených drátů. Pokud elektronářadí nebo pracovní nástroj upadne, je třeba zkontrolovat, zda se nepoškodil, případně použít jiný, nepoškozený nástroj. Po zkontrolování a upevnění pracovního nástroje se postavte v jiné rovině, než je rovina otáček nástroje a ujistěte se, že poblíž v této rovině nejsou ani postranní osoby. Elektronářadí zapněte na minutu na nejvyšší otáčky, věnujte při tom pozornost tomu, aby obsluha i postranní osoby, které jsou poblíž, byly mimo zónu dosahu otáčejícího se nástroje. Poškozené nástroje se lámou nejčastěji během této zkoušky.
g) Je potřeba zabezpečit obráběný předmět. Zajištění obráběného předmětu v zvěráku nebo jiným tohto typu stroje je beypěčnější než držení ho v ruce.

h) Používejte osobní ochranné prostředky. V závislosti na druhu práce je třeba používat ochranný štít zakrývající celý obličej, ochranu očí nebo ochranné brýle. V některých připadech je třeba použít protiprašnou masku, ochranu sluchu, ochranné rukavice, zástěru, chránící před malými částicemi brusného nebo zpracovávaného materiálu. Prostředky ochrany očí musí být schopné zadržet letící úlomky vznikající během provádění různých operací. Protiprašné masky a prostředky na ochranu dýchacích cest by měly filtrovat částečky prachu vytvářené během práce. Dlouhodobé vystavení hluku s vysokou intenzitou může způsobit ztrátu sluchu.

i) Věnujte pozornost tomu, aby postranní osoby byly v bezpečné vzdálenosti od místa používání i zóny dosahu elektronářadí. Každý, kdo je poblíž pracujícího elektronářadí, musí používat osobní ochranné vybavení. Kousičky obráběného předmětu nebo prasklého pracovního nástroje mohou odprýsknout a způsobit úraz také mimo přímou zónu zásahu.

j) Během provádění prací, při nichž by se mohlo elektronářadí dotknout skrytých vodičů elektrického proudu nebo vlastního kabelu, držte elektronářadí za izolované plochy. Vlivem kontaktu s vodiči, které jsou pod napětím, budou pod napětím také veškeré kovové části elektronářadí a tím může dojít k zásahu obsluhy elektrickým proudem.

k) Sítový vodič držte v bezpečné vzdálenosti od rotujících pracovních nástrojů. V případě ztráty kontroly nad nástrojem může dojít k přeřezání sítového vodiče a zranění ruky otáčející se koncovkou.

1) Nikdy nepokládejte nářadí před tím, než se pracovní nástroj zcela zastaví. Otáčející se nástroj by se mohl dotknout plochy, na kterou je nářadí položeno, což by mohlo způsobit ztrátu kontroly nad nářadím.

m) Je zakázáno prénášet elektronářadí za chodu. Náhodný kontakt oblečení s otáčejícím se nástrojem může způsobit vtažení oděvu a přiblížení pracovního nástroje k tělu obsluhy.

n) Je třeba pravidelně čistit ventilační štěrbiny elektronářadí. Ventilátor motoru může vtáhnout prach do krytu, nadměrné nashromáždění kovového prachu může způsobit ohrožení elektrickým proudem.

o) Elektronářadí se nepoužívá poblíž hořlavých materiálů. Jiskry mohou způsobit jejich zapálení.

p) Nepoužívejte nástroje, které vyžadují tekuté chladící prostředky. Použití vody nebo jiných tekutých chladících prostředků může způsobit úraz elektrickým proudem.

q) Nepoužívejte příliš velké archy brusného papíru. Při volbě velikosti brusného papíru, je třeba postupovat v souladu s doporučeními výrobce. Velký brusný papír vyčnívající mimo brusný talíř může způsobit úraz, zablokování nebo roztržení papíru, anebo zpětný odraz.

s) V případě přerušení dodávky elektrického proudu, např. způsobené poruchou nebo vytažení zástrčky ze zásuvky, je třeba nastavit vypínač/zapínač do vypnuté polohy. Tím způsobem zabráníte neplánovanému zapnutí elektronářadí.

t) Je zakázáno používat elektronářadí s poškozeným kabelem. Je zakázáno dotýkat se poškozeného kabelu; v případě poškození kabelu během práce je třeba vytáhnout zástrčku ze zásuvky. Poškozené kabely zvyšují riziko zásahu elektrickým proudem.

BEZPEČNOSTNÍ NÁVOD PRO VŠECHNY ÚKONY: Zpětný ráz a výstrahy, které se k němu vztahují:

Zpětný ráz je prudká reakce elektronářadí na zablokování nebo zaseknutí rotujícího nástroje (brusný kotouč, brusný talíř, drátěný kartáč).

Zaseknutí nebo zablokování způsobí náhle zastavení rotujícího nástroje, což vede ke ztrátě kontroly nad elektronářadím. Nekontrolované elektronářadí v takové situaci provede prudké trhnutí opačným směrem, než je směr otáček pracovního nástroje.

Například, pokud se brusný kotouč vzpříčí nebo zasekne v obráběné věci, může se ponořený do materiálu okraj kotouče zablokovat tak, že způsobí jeho vypadnutí nebo odhození. Kotouč může odletět směrem k obsluze v závislosti na směru otáček kotouče v místě zablokování. Kromě toho může dojit i ke zlomení kotouče.

Zpětný ráz to je výsledek nesprávného nebo chybného použití elektronářadí. Lze mu předcházet použitím následujících bezpečnostních postupů.

a) Držte elektronářadí pevně a udržujte tělo a ruce v poloze umožňující oslabení zpětného rázu. Vždy používejte pomocný držák, pokud je součásti standardního vybavení, abyste tak získali co největší kontrolu nad silou zpětného rázu nebo nad krouticím momentem při spouštění. Obsluha může zvládnout trhání a zpětný ráz, pokud dodrží příslušné bezpečnostní postupy.
b) Nikdy nepřibližujte ruce k rotujícímu pracovnímu nástroji. Pracovní nástroj může zpětným rázem poranit ruku.
c) Nestavějte se do oblasti, směrem do níž může elektronářadí odskočit v případě zpětného rázu. V důsledku zpětného rázu se elektronářadí pohybuje směrem opačným směru pohybu brusného kotouče v místě jeho zablokování.
d) Obzvlášť opatrně postupujte při práci na rozích, ostrých hranách atd. Je třeba zabránit tomu, aby pracovní nástroje během práce poskakovaly, odrážely se anebo byly blokovány. Rotující pracovní nástroj se spíše vzpříčí při obrábění rohů, ostrých hran, nebo když se odrazí. Toto může způsobit ztrátu kontroly nebo odraz.

VÝSTRAHA! Nezpracovávejte materiály obsahující azbest. Azbest je kancerogenní.

DALŠÍ BEZPEČNOSTNÍ POKYNY BĚHEM ÚKONŮ BROUŠENÍ A ROZBRUŠOVÁNÍ:

Bezpečnostní pravidla během broušení brusným kotoučem:

a) Používejte výhradně kotouče, které jsou doporučené pro elektronářadí, a zvláštní kryty určené pro konkrétní kotouč. Kotouče, pro jejichž použití není stroj projektovaný, nelze dostatečně zakrýt a jsou nebezpečné.
b) Kotouče je možné používat výhradně v souladu s jejich určením. Nelze např. brousit boční plochou brusného kotouče určeného k rozbrušování. Rozbrušovací brusné kotouče jsou určené k odstraňování materiálu hranou kotouče. Boční síly působící na tyto kotouče mohou způsobit vibrace a mohou je zlomit.
c) Vždy používejte nepoškozené upevňující manžety správné velikosti a tvaru pro zvolený kotouč. Manžety drží kotouč, a tím snižují možnost jeho poškození. Manžety k rozbrušovacím kotoučům se mohou lišit od manžet k brusným kotoučům.

d) Nepoužívejte opotřebované kotouče z větších strojů. Brusné kotouče určené do větších strojů nejsou vhodné pro vyšší rychlosti, které jsou typické pro menší elektronářadí, a proto by se mohly zlomit.

Další bezpečnostní pokyny pro řezání:

a) Netlačte na rozbrušovací kotouč ani nepoužívejte príliš velkou sílu. Neprovádějte príliš

hluboký řez. Přetížení rozbrušovacího kotouče zvyšuje jeho zátěž a náchylnost ke zkroucení nebo prohnutí při rozbrušování a tím zvyšuje nebezpečí zpětného rázu nebo zničení, zlomení kotouče.

b) Nikdy se nestavějte v jedné linii s otáčejícím se kotoučem. Oddalování robrušujícího kotouče směrem od sebe může způsobit, že případný zpětný ráz může postrčit kotouč a elektronářadí směrem k obsluze.
c) V případě, že se rozbrušující kotouč zasekne, nebo pokud děláte pracovní přestávku, vypněte elektronářadí a vyčkejte, až se kotouč zcela zastaví. Nikdy nezkoušejte vytáhnout kotouč, který se pohybuje z místa rozbrušování, protože by to mohlo způsobit zpětný ráz. Je třeba zjistit a odstranit příčinu zaseknutí kotouče.
d) Nespouštějte elektronářadí, pokud je ještě nástroj v materiálu. Před pokračováním v řezání by měl kotouč dosáhnout plných obrátek. V opačném případě se brusný kotouč může zachytit, vyskočit z obráběné věci nebo způsobit zpětný ráz.
e) Desky nebo velké předměty je třeba před zahájením zpracování řádně podepřít, za účelem minimalizace rizika vzpříčení kotouče a zpětného rázu. Velké předměty se mohou prohnout vlastní váhou. Podpěry musíte umístit na obou stranách – jak poblíž linie řezu, tak u hrany.
f) Dodržujte zvláštní opatrnost při provádění zapichovacích řezů v zdech nebo při práci v málo viditelných místech. Kotouč zahlubující se do materiálu se může setkat s vodovodními nebo plynovými trubkami, elektrickým vedením nebo jinými předměty, které mohou způsobit zpětný ráz.

DALŠÍ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S POUŽITÍM DRÁTĚNÝCH KARTÁČŮ:

Bezpečnostní pravidla pro čištění povrchu drátěným kartáčem:

a) Pamatujte, že i při normálním používání dochází ke ztrátě kousků drátu z kartáče. Nepřetěžujte dráty příliš silným tlakem na kartáč. Létající vzduchem kousky drátů mnohou snadno prorazit tenké oblečení a/nebo kůži.
b) Pokud je doporučeno použití krytu, je třeba zabránit kontaktu kartáče s krytem. Průměr kartáčů se může zvětšit z důvodu zátěže a odstředivé síly.
c) Během kartáčování se nesmí překročit 15000 ot./min.

URČENÍ A KONSTRUKCE ZAŘÍZENÍ:

Přímá bruska (dále jen bruska) je manuální elektronářadí s pohonem jednofázovým komutátorovým motorem. Zařízení má druhou ochrannou třídu (má dvojí izolací).

Bruska je určená k provádění různorodých a komplikovaných prací v domácích podmínkách.

S použitím vhodného příslušenství lze s použitím brusky provádět následující operace: čištění, gravírování, frézování, broušení, leštění, hloubení, rozbrušování, vrtání otvorů. Široký sortiment vybavení brusky

umožňuje obrábění dřevěných a kovových materiálů, umělé hmoty, minerálů, skla a keramických výrobků.

Nástroj není určený k obrábění sádrových nebo obdobných silně prašných povrchů. Jemný prach pronikající do vnitřku přístroje spůsobí blokování větrání prostoru, což vede k přehrívaní a spálení motoru.

Toto elektronářadí je určené pro práce střední intenzity. Není určeno pro dlouhodobou práci v těžkých podmínkách. Není dovoleno používat toto nářadí k práci, která vyžaduje použití profesionálního nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zakázané, způsobuje ztrátu záruky a osvobozuje výrobce od odpovědnosti za takto způsobené škody.

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí.

Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav.

Elektronářadí mohou opravovat pouze servisní opravny určené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny.

ZÜSTATKOVÉ RIZIKO:

I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

• zachycení a vtažení oděvu pohyblivou součástkou;
• dotek nechráněnou dlaní otáčejícího se nástroje;
• Popáleniny při výměně pracovního nástroje (některé nástroje se mohou během práce přehřívat, za účelem zamezení popálenin je třeba používat ochranné rukavice);
• prasknutí/zlomení pracovního nástroje;
• poškození sluchu v případě dlouhodobé práce bez chráničů;
• poranění zraku a obličeje odmrštěnými kousky obráběného materiálu;
• odmrštění obráběného materiálu nebo jeho části.

KOMPLETACE:

• Bruská ks.
• Ohebný hřídel ks.
• UpízadízkBěstížynmks.
• Brušnýměp- 1 ks.
• Brulsnánpáska4 ks.
  • Vrták - 2k\$(2.3/3.2 mm)
• Upínací stopka ks.
• Rezný kotouč- 8 ks.
• Brusný papír(Φ19mm) -3ks.
• Čep upevňující plstěné leštící kotouče(3.2mm) - 1ks.
  • Plstěné leštící kotouče (22 mm) kΩ
• Plstěné leštící kotouče (13 mm) - 2ks.
  • Diamantová fréza(Φ3.2mm) - 2ks.
• Brusné tělísko z oxidu hlinitéhd(Φ3.2mm) - 10ks.
• Kámen na broušení- 1ks.
• Kličk upínání ks.
  • L-klíč -1ks.
• Přepravní kufr - 1 ks.
• áMod na obsluhu – 1 ks.
  • Záruční list - 1 ks.

SOUČÁSTI ZAŘÍZENÍ:

Číslování součásti zařízení se vztahuje ke grafickému znázornění umístěnému na stránkách 2-4 návodu na obsluhu:

Obr. Al. Matice upínacích kleštin

1. Matice krytu
2. Tlačítko zajištění vřetena
3. Držáky kartáčů
4. Knoflík nastavení rychlosti otáček
5. Vodič napájení
6. Přepínač Vyp./Zap
7. Ohebná hřídel

8. Matice ohebné hřídele

9. Matice upínacích kleštin

10. Držák

11. L-klíč
12. Klíč k upínání

Obr. B 4. Upínací kleštiny

1. Vřeteno

Obr. F16. Teleskopický stojan*

Obr. JPfēpravní kufr

* Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky.

TECHNICKÉ ÚDAJE:

Jmenovité napětí	220-240 V
Jmenovitý kmitočet	50 Hz
Odebíraný výkon	170 W
Rychlost otáček	8000-35000/min
Průměr upínacích kleštin	2.3 mm, 3.2 mm
Třída ochrany	II/☐
Délka napájecího kabelu	2 m
Hmotnost	2,0 kg

Měření HLUKU/VIBRACÍ provedeno podle normy EN60745.

Úroveň akustického tlaku (LpA) nástroje je 73 dB(A) a úroveň akustického hluku (LwA) 84 dB(A) (tolerance měření KpA/KwA=3dB(A)). Úroveň vibrací 3,74 m/s² (metoda dlaň-ruka) (tolerance měření - K=1,5m/s).

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce.

Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů.

Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím.

Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu.

Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

1. Ujistěte se, že zdroj napájení má parametry, které odpovídají parametrům zařízení, uvedeným na firemním štítku.
2. Ujistěte se, že vypínač zařízení (7) je v poloze vypnuto.
3. V případě práce s prodlužovačem se doporučuje používání co nejkratších prodlužovačů, vhodných na proud 5 A. Prodlužovač by měl být zcela rozvinutý.

NAMONTOVÁNÍ BRUSNÝCH NÁSTROJŮ:

POZOR!

Před sundáváním a nasazováním brusných nástrojů se ujistěte, zda je zařízení vypnuté a odpojené od napájení.

Před namontováním očistěte vřeteno brusky a všechny upevňující prvky.

Příslušenství pro nářadí může mít různé rozměry stopky. K dostání dva rozměry upínacích kleštin vhodné pro rozměry stopky 2,3 mm a 3,2 mm (viz obr. B, str. 3).

Vždy používejte kleštiny, které jsou vhodné pro stopku nástroje, který chceme používat. Nesmí se násilně vtlacit stopka s větším průměrem do menších kleštin.

■ Výměna upínacích kleštin

1. Zmáčkněte tlačítko zajištění vřetena (3), přidržte je a ručně otáčejte maticí kleštin (1), až pojistka zacvakne do vřetena.

POZOR!

Nepouštějte tlačítko zajištění vřetena (3) během práce zařízení. Hrozí to poškozením nářadí.

1. Se zapnutým tlačítkem zajištění vřetena (3) povolte ve směru šipky P a sundejte matici kleštin (1). V případě nutnosti použijte klíč (13) (viz obr. C, str. 3).
2. Rozmontujte kleštiny (14) stažením z vřetena.
3. Namontujte na vřeteno kleštiny příslušného rozměru a opět ručně utáhněte matici upínacích kleštin (1) ve směru šipky D. maticineutahujte až nadoraz, pokud do kleštin nebyla vložena příslušná koncovka nebo nástroj.

■ Výměna nástroje

POZOR!

Při práci se nástroje velmi zahřívají, abyste zamezili popáleninám při jeho výměně, používejte ochranné rukavice.

1. Stlačte tlačitko zajištění vřetena (3), přidržte je a ručně otáčejte matici kleštin (1), až zajištění zaskočí do vřetena.
2. Se stlačeným zajištěním vřetena povolte (nesundávejte) matici kleštin (1). V případě nutnosti použijte klíč (13).
3. Vložte stopku zvoleného nástroje až nadoraz do kleštin.
4. Se stlačeným tlačítkem zajištění vřetena utáhněte ručně matici upínacích kleštin, až bude stopka nástroje zachycená kleštinami. Utáhněte vidlicovým klíčem (13) snepříliš velkou siloumatici kleštin (obr. C).
5. Zkontrolujte presnost upevnění nástrojů tak, že popotáhnete pracovní nástroj.

■ Namontování ohebné hřídele

K provedení přesné činnosti je určená ohebná hřídel (8) s držákem (11). Ergonomický tvar držáku umožňuje, aby jej uživateli pohodlně uchopil palcem a ukazovákem, a poskytuje ideální prostor pro sledování obráběného materiálu během provádění broušení, gravírování a rytí prvku, které vyžadují preciznost.

Pro namontování ohebné hřídele je třeba:

1. Odšroubovat matici krytu (2) v prední části zařízení (viz obr. D, str. 4).

2. Povolit matici upínacích kleštin (1).

3. Osu ohebné hřídele (8) zasunou do kleštin (14).

4. Držte tlačitko zajištění vřetena stlačené a při tom utahujte prsty matici kleštin, až bude osa ohebné hřídele upnutá v kleštinách (viz obr. E1, str. 3). Utáhněte vidlicovým klíčem nepříliš velkou silou matici kleštin.
5. Utáhněte matici ohebné hřídele (9) do brusky (obr. E2).

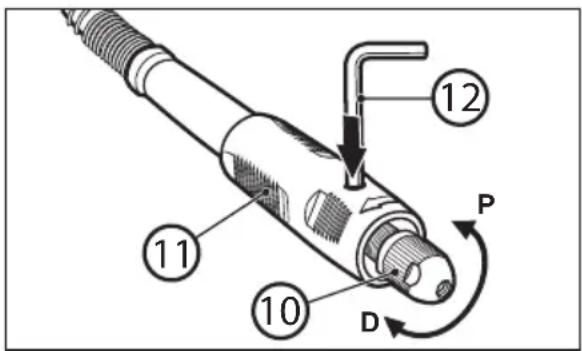

■ Výměna nástrojů při používání ohebné hřídele

Výměna nástrojů s použitím ohebné hřídele probíhá s použitím L-klíče (12):

1. Otáčejte ručně matici kleštin (10) až do přířazení k sobě otvorů v držáku (11) a ve vřetenu tak, abyste mohli vložit L-klíč (12) do obou otvorů a zajistit tak vřeteno.
2. Povolte ve směru šipky P a sundejte matici upínacích kleštin (10). V případě nutnosti použijte klíč (13).
3. Namontujte na vřetenu kleštiny s příslušným rozměrem a opět zašroubujte v prstech matici kleštin (10) ve směru šipky D. Matici neutahujte až nadoraz, pokud nebyl do kleštin upnutý nástroj.

1. Zvolený nástroj zasuňte až nadoraz do kleštiny, utáhněte prsty matici (10), až bude stopka nástroje upnutá v kleštinách. Utáhněte vidlicovým klíčem (13) s nepříliš velkou silou matici kleštin.
2. Zkontrolujte, zda je nástroj řádně upevněný tak, že popotáhnete pracovní nástroj a následně odstraňte L-klíč.

■ Zavěšení brusky (viz obr. F, str. 3):

Při používání ohebné hřídele by bruska měla být zavěšená ve svislé poloze.

K tomuto účelu lze použit hák namontovaný na zdi, nebo teleskopický stojan (16). Zajistí to správný chod brusky.

POZOR! Během práce kontrolujte, aby ohebná hřídel nebyla nadměrně stočená, jelikož to může vést k poškození elektronářadí.

PRÁCE:

Po zapojení napájení se bruska vypíná a zapíná s použitím kolébkového přepínače Zap./Vyp.

1. Pro zapnutí nářadí přepněte přepínač (7) do polohy I.
2. Pro vypnutí nářadí přepněte přepínač (7) do polohy 0.

POZOR: Nikdy neodkládejte zapnutou brusku. Pokud elektrozařízení nepoužíváte, vytáhněte zástrčku vodiče napájení ze zásuvky.

■ Nastavení počtu otáček

Zařízení je vybaveno elektronickým řízením, které umožňuje vybrat frekvenci otáčekběhem práce.

Knoflíkem nastavování rychlosti otáček (5) lze nastavit požadovanou rychlost otáček mezi 8000 a 35000 ot./min. Vhodný počet otáček závisí na použitém nástroji a obráběném materiálu.

■ Pokyny týkající se nastavení počtu otáček

Pro zvolení rychlosti vhodné pro určitou práci použijte ke zkoušce nepotřebný kousek materiálu.

Většinu prací lze provést s použitím nářadí s nastavením nejvyšším rychlosti otáček. Avšak některé materiály, např. umělá hmota a některé kovy, mohou být poškozené teplem, vznikajícím v důsledku vysokých otáček a je třeba na jejich zpracování využívat relativně nízké otáčky.

Práce s nízkou rychlostí (15000 ot./min. nebo méně) je obyčejně nejlepší pro leštění s použitím plstěných nástrojů na leštění.

Všechny práce spojené s kartáčováním vyžadují nižší rychlostí, aby se zamezilo vypadávání drátů z držáků.

V případě používání nastavení nižší rychlosti, umožněte, aby zřízení pracovalo za vás.

Větší rychlosti jsou vhodnější pro tvrdé dřevo, kovy a sklo a k vrtání, řezbě, řezání, hloubení, tvarování a vyřezávání vpustí nebo prohlubní ve dřevu.

POKYNY TÝKAJÍCÍ SE PRÁCE:

• Je třeba upevnit obráběný předmět s použitím truhlářského upínáku nebo svěráku, Pokud neleží dostatečně bezpečně a prvně vlastní váhou.
• První krok při používání nářadí je dobře ho cítit. Je třeba zařízení držet v ruce a vycítit jeho hmotnost a rovnováhu.
• Je třeba se vyhnout prílišnému tlačení na obráběný předmět. Broušení provádějte s využitím vlastní hmotnosti brusky.
• Při řezání používejte výhradně mírný tlak. Příliš silný tlak na kotouč nezrychlí postup práce, ale povede k zbrzdění, případně zastavení pohonu a tím k přetížení a poškození motoru.

POZOR! Vždy držte elektronářadí daleko od obličeje. Během práce může dojít k poškození vybavení, může také při dosažení větší rychlosti vzniknout nebezpečný úlomek.

■ Držení nářadí

POZOR! Když držíte elektronářadí, nezakrývejte ventilační otvory. Ucpání ventilačních otvorů by mohlo způsobit přehřátí motoru.

Pro získání maximální kontroly při přesných činnostech, je třeba uchopit univerzální nářadí tak, jako tužku mezi palec a ukazovák viz (G, str. 4).

Během obtížnějších postupů, jako je broušení nebo řezání, držte nářadí jako topůrko kladiva (viz obr. H, str. 4).

■ Nástroje (viz obr. I, str. 4)

1. Brusná tělíška z oxidu hlinitého – určené pro obrábění kovů, odlitků, svařovaných spojů, nýtů a k odstraňování reze. Ideální na ostření, odstraňování otřepů, třísek a ke všeobecnému broušení většiny materiálů.
2. Diamantové frézy určené pro přesné práce: řezání, gravírování, řezbu a konečné úpravy. Tyto koncovky se používají k obrábění dřeva, keramiky, skla, kalené oceli, polodrahokamu a jiných tvrdých materiálů. Brusné koncovky jsou pokryté částečkami diamantu.
3. Stopka kupevňování plstěných leštících kotoučů Φ13 mm.
4. Stopka k upínání řezných kotoučů a plstěných leštících kotoučů Φ22 mm.
5. Sada přesných vrtáků (2.3/3.2 mm) – obsahuje dva vrtáky k vrtání ve dřevu, plastu nebo měkkém kovu.

6. Brusná páska a stopka na broušení 13 mm, (zrnitost 60) – na hrubé řezání a hlazení dřeva a skleněného vlákna, odstraňování reze z kovových povrchů, seřezávání prýžových povrchů.

7. Brusná páska (zrnitost 60) – na hrubé řezání a hlazení dřeva a skleněného vlákna, odstraňování reze z kovových povrchů, seřezávání prýžových povrchů.

8. Plstěné leštící kotouče (Φ13 mm i Φ22 mm) – určené k leštění kovových povrchů a umělé hmoty. Použití pasty k leštění s kotouči zajišťuje ziskání vysokého lesku.
9. Řezný kotouč – určený k broušení a řezání kovů, dřeva a plastu. Řezné kotouče provádějí ořezávání nebo nařezávání vrutů, šroubů, plechu, tenkého dřeva a plastu. Řezné kotouče řežou pouze hranou. Nelze je používat k vyřezávání nebo vyhlazení profilovaných otvorů. Používejte řezné kotouče se stopkou 4. Maximální průměr kotoučů by neměl převyšovat 35 mm.
10. Brusný papír (Φ19 mm) – je určen k broušení dřeva, kovu, umělé hmoty a nasazuje se na plstěný kotouč Φ22 mm.
11. Ostřící kámen.

SKLADOVANI A ÚDRŽBA:

Zařízení v zásadě nevyžaduje žádnou zvláštní úrdžbu.

Nářadí a příslušenství uchovávejte v transportním kufru (17) (viz obr. J, str. 4), na dětem nedostupném místě, udržujte je čisté a chraňte proti vlhkosti a prachu. Skladovací podmínky by měli vyloučit možnost mechanického poškození a povětrnostým podmínkam.

Čištění

VÝSTRAHA!

Abyste se vyhnuli nehodám, musíte vždy před čištění odpojit nářadí od zdroje napájení!

Pro zajištění bezpečné a efektivní práce je nutné, aby byl kryt brusky a ventilační šterbiny zbaven prachu a znečištění. Doporučuje se očistit stroj bezprostředně po každém použití.

Brusku utřete čistým vlhkým hadříkem s malým množstvím mýdla. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit součásti zařízení z umělé hmoty. Dávejte pozor, aby se dovnitř zařízení nedostala voda.

Doporučuje se po práci přefoukat stlačeným vzduchem s nízkym tlakem ventilační otvory. Chrání to proti předčasnému opotřebování ložisek a odstraňuje prach blokující přisun vzduchu chladícího motor.

POZOR!

Během čištění stlačeným vzduchem používejte vždy ochranné brýle.

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

Elektronářadí se nezapíná nebo pracuje přerušovaně:

• zjistěte, zda je elektrický kabel (6) správně zapojen a zda je v zásuvce proud;
• zkontrolujte stav uhlíkových kartáčů a v případě potřeby je nechte vyměnit elektrikářem.

POZOR! Výměnu uhlíkových kartáčků může provádět pouze oprávněný elektrikár.

- pokud elektronářadí i nadále nefunguje, i když má správný přívod elektrické energie a neopotřebované uhlíkové kartáčky, třeba je odeslat do servisní opravny na adresu uvedenou v záručním listu.

DOPRAVA:

Elektronářadí dopravujte a skladujte v transportním kufříku, který chrání před vlhkem, prachem a drobnými objekty, zvláště je třeba zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor.

VÝROBCE:

PROFIX Sp. z o.o.,

ul. Marywilska 34,

03-228 Warszawa, Polsko

POZOR! Toto zařízení vyhovuje vnitrostátním i evropským normám a bezpečnostním požadavkům. Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím původních náhradních dílů.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

- « »Vždy používejte ochranné brýle!

— «Používejte ochranné masky proti prachu!»

- « »Používejte prostředky na ochranu sluchu!

— «Zařízení s II. ochrannou třídou s dvojí izolaci»

— «Zařízení v souladu s ES»

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení.

Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

PIRMS DARBA SÄKUMA NEPIECIEŠAMS IEPAZITIES AR ŠO INSTRUKCIJU.

(LT) Asmuo įgaliotas parengti techninę dokumentacija:
(CS) Osoba oprávněna připravit technickou dokumentacji:
(HU) Müszaki dokumentáció elkészítésére meghatalmazott személy:
