NÁVOD K OBSLUZE IDV4530 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Poděkování

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Vaření s indukcí

Tipy k vaření

Rady a tipy k úspoře energie

Návod k obsluze

Pokročilé funkce spotřebiče

Čistění a údržba

Instalace spotřebiče

Řešení potíží

Chybové hlášení

Ochrana životního prostředí

TECHNICKÉ PARAMETRY
Napěti 220–240 V ~ 50/60 Hz
Max. příkon 3 500 W
Průměr a příkon přední varné zóny ø 180 mm, 1 800 / 2 000 W (B)
Průměr a příkon zadní varné zóny ø 180 mm, 1 800 / 2 000 W (B)
Rozměr a příkon flexibilní varné zóny 386 x 180 mm, 3 000 / 3 500 W (B)
Vnější rozměry (s x h x v) 288 x 520 x 59 mm
Rozměry pro instalaci (s x h x v) 268 x 500 x 50 mm
Hmotnost 5,2 kg
Hladina akustického výkonu ventilátoru < 60 dB(A)

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchoziho upozornění.

concept

concept

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání indukční desky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo rádně zlikvidujte.
• Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
• Těsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání kapalin pod varnou desku.
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Pří instalaci musí být spotřebič odpojen od elektrické sítě.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štitku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
• Spotřebiče používané v zemědělství.

• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

• Spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Přívodní kabelý jiných elektrospotřebičů se nesmějí dotýkat horkých varných zón. Může se poškodit jak izolace kabelů, tak i samotná varná deska.
• Nedotýkejte se horkých varných zón. Nebezpečí popálení!
• Ukazatel zbytkového tepla „H“ zobrazuje, že jsou varné zóny ještě horké. Ke spotřebiči nepouštějte děti. Hrozí nebezpečí popálení!
• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.
• Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.
• Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.
• Pokud se pod spotřebičem nachází zásuvka, nesmějí se v ní uchovávat žádné hliníkové fólie, vznětlivé, nebo hořlavé předměty (např. spreje). Hrozí nebezpečí požáru nebo výbuchu!
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
  • V případě poruchy vypněte spotřebič a příslušný jistič.
• Neponořujte prívodní kabel do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič používán, dbejte na to, aby všechny jeho ovládací prvky byly vypnuté.
• Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snížovala by se tím tak účinnost vaření.

CZ

concept

concept

CZ

- Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry a varná nádoba by mohla tlakem páry nadskočit do výšky. POZÓR! Hrozí nebezpečí poranění!

- VAROVANI: Vaření na varné desce s tukem nebo olejem bez dozoru může být nebezpečné a může vést k požáru. NIKDY se nepokoušejte uhasit oheň vodou, ale vypněte spotřebič a poté plamen zakryjte např. pokličkou nebo protipožární dekou.

- Dbejte na to, aby varné zóny a dna nádob byly suché.

- Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bodově ohřívá varnou desku. Hrozí poškození varné desky!

- Na proces vaření je třeba dohlížet. Krátkodobý proces vaření musí být pod neustálým dohledem.

- Něstavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojít k jeho poškození.

- Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.

- Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!

- Na spotřebič neodkládejte žádné kovové předměty. V případě, že by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahřát a způsobit popálení!

- Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!

- VAROVÁNÍ: Pokud je povrch poškozen, u varných desek se sklokeramickým povrchem nebo podobným materiálem, který chrání části pod napětím, vypněte spotřebič, abyste zabránili možnosti úrazu elektrickým proudem.

- Udržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!

- Kovové předměty, jako jsou nože, vidličky, Ižíce a pokličky, by se neměly pokládat na povrch varné desky, protože se mohou zahřát.

- V průběhu vaření se mohou pokrmy, jako polévky, omáčky nebo nápoje zahřát velmi rychle a přetéci. Proto doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.

• Při fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Spotřebič není určen k ovládání pomocí externího časovače nebo samostatného systému dálkového ovládání.
• Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!
• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotrebované, případně má jiné defekty.
• Na čištění nepoužívejte korozivní čistící prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

POZOR!

• Tento spotřebič odpovídá směrnici o bezpečnosti a elektromagnetické kompatibilitě, přesto by se neměly v dosahu spotřebiče pohybovat osoby s kardiostimulátorem. K nesprávné funkci by mohlo docházet také u dalších přístrojů, jako jsou např. naslouchátka.
• Pokud je spotřebič zapnutý, nepřibližujte k němu magneticky citlivé předměty (kreditní karty, USB flešky, pevné disky apod.).

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte příslušný jistič.
• Pokud dojde k poškození prívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako zaruční.

concept

concept

POPIS VÝROBKU

1 Horní varná zóna
2 Spodni varnă zóna
3 Flexi zóna
4 Skleněná deska
5 Ovládaci panel

1 3 2 4 5

POPIS OVLÁDACÍHO PANELU

1 Tlačitko zapnuti/vypnuti
2 Tlacitko nastavení časovače
3. Tlačitko funkce POWERBOOST
4 Regulace výkonu/času
5 Tlačitko pro výběr varné zóny
6 Pozastavit
7 Tlačitka aktivace/deaktivace detského zamku
8 Nastaveni flexi zöny

8 8.8 88 - + B L 12

VAŘENÍ S INDUKCÍ

Co znamená vaření s indukcí?

Vaření s indukci je založené na zcela odlišném principu než obvyklé způsoby ohřevu. Teplo se indukci vytváří přímo ve varné nádobě, přičemž varná zóna zůstává studená. Ve srovnání s jinými metodami ohřevu má tento způsob řadu výhod:

1. Úspora času při vaření a pečení
   Neohřivá se sklokeramická deska, ale přímo varná nádoba. Nedocházi k velkým tepelným ztrátám a účinnost je tedy vyšší než při jlných metodách ohřevu.
2. Úspora energie
   Je prokázano, že pri varení s indukci se spotřebuje méně elektrické energie než pri jiných metodách varení.
3. Kontrolovaný prívod tepla a více bezpečnosti

Varná deska předává teplo nebo přerušuje jeho přívod bezprostředně po nastavení výkonu. Jakmile vamou nádobu sejmeže z varné desky, ohřev se přeruší, aniž byste varnou zónu předem vypinali. Po ukončení vaření je na sklokeramické desce jen zbytkové teplo vycházejici z varné nádoby. Přesto nedoporučujeme ponechávat na desce jakékoliv predměty bez dozoru.

Poznámka:

Aby se zamezilo nechtěnému ohřevu, např. při položení kovových nástrojů na varnou desku, systém se aktivuje až při určité velikosti dna nádobí.

TIPY K VAŘENÍ

Nastavení výkonových stupňů, které jsou popsány niže, jsou pouze přiklady. Presně nastavení výkonových stupňů pro vaření závisí na několika faktorech včetně použitěho nádobí a množství potravin, které vaříte. S indukční deskou experimentujte a postupně zjistěte, které nastavení výkonových stupňů Vám vyhovuji nejvice.

Příklady nastavení výkonových stupňů:

• Udržování kapalin v mimém varu,
- Mirný a pomalý ohřev bez nebezpečí připálení,
- Rozpuštění másla, čokolády atd.,
- Rozmrazováni,
• Vareni malého množství kapaliny.

• Intenzivni vařeni.
  • Udržováni varu většího množství kapaliny.
• Dušení pokrmů.

• Připravu pokrmů vyžadující rychly ohřev a vysokou teplotu (např. bifteky, řizky, smažení brambor apod.),
• Privedení vody, nebo polévky k bodu varu,
• Rozehráti pokrmů před přepnutím na nižší stupeň.

CZ

concept

concept

CZ

RADY A TIPY K ÚSPOŘE ENERGIE

Vaření indukcí využívá magnetické vlastnosti materiálu ke generování tepla. Nádoby proto musí obsahovat železo. Na dně hrnců, nebo pánviček vyhledejte symbol pro indukční vaření (Obr. 1), případně přiložením magnetu zkontrolujte, zda je nádoba magnetická (Obr. 2).

Obr.1 Obr.2

Pokud nemáte možnost zkontrolovat dna hmců a pánviček magnetem:

1. Do nádoby, kterou chcete zkontrolovat, nalijte trochu vody.
2. V pripadě, že na ovládacím panelu u příslusně varné zóny nebliká symbol „U“ a voda v nádobě je ohrívána, je nádoba pro indukční vaření vhodná.

Nádoby, které jsou vyrobené z následujících materiálů, nejsou pro indukční vaření vhodné:

• čistá nerezová ocel,
• hliník nebo měd,
• bez magnetického podkladu,

• sklo, dřevo, kamenina,
  • porcelán, keramika atd.

• Nepouživejte vamé nádobí s prohnutým dnem (Obr. 3), snižuje se tim účinnost a prodlužuje se doba vaření.

• Některé hrnce a pánve na trhu nejsou vhodné pro indukční varení, protože maji pouze část dna z

feromagnetického materiálu a část z jiného materiálu. Tyto oblasti se mohou zahřívat na různých úrovních nebo s nižším výkonem. V některých připadech, kdy je dno vyrobeno převážné z neferomagnetických materiálů, nemusí varná deska pánev rozpoznat, a proto nemusi zapnout varnou zónu.

Obr. 3

- Na každou varnou zónu použivejte správnou velikost varné nádoby. Průměr dna hmců a pánvi by měl odpovídat velikosti varné zóny (Obr. 4).

Obr. 4

• Na malé množství pokrnu používejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.
• Hrnce i pânve zakrývejte vždy vhodnou pokličkou. Při vaření bez pokličky spotřebujete mnohem více energie.
• Vafte pokrmy s malým množstvím vody nebo tuku. Ušetříte tak energii. Pří vaření zeleniny zůstanou uchovány vitamíny a minerální látky.
• Na začátku vaření nastavte varnou zónu na nejvyšší stupeň výkonu a po zahrátí výkon varné zóny snižte.

Příklady možných poškození

- Drsná dna hrnců a pánví mohou varnou desku poškrábat. Kontrolujte proto dna varných nádob. Hrnce nebo pánve, které mají drsná dna, na varné desce nepřesouvejte, ale nadzvedněte je a následně umistěte na nové místo (Obr. 5). Zabráníte tím poškrábání varné desky.

Obr. 5

• Súl, cukr a zrna pisku (např. od čištění zeleniny) mohou varnou desku poškrábat. Nepouživejte varnou desku jako pracovní plochu nebo odkládací prostor!
• Cukr a pokrmy s vysokým obsahem cukru poškozuji pí kontaktu varnou desku. Překypělě pokrmy tohoto druhu ihned odstraňujte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a můze dojit k poraněnil
- Následujici poškození neovlivňují funkčnost ani výkon varné desky.

Skvrny

Připecené zbytky cukru nebo pokrmů s vysokým obsahem cukru.

Zbarvení

Kovově lesklá zbarveni vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Škrábance

Škrábance způsobeně zrnky soli, cukru nebo písku, případně drsnými dny nádob.

Opotřebení dekoru

Opotrebeni způsobená použitim nevhodných čisticích prostředků.

• Tato poškozeni vznikla nevhodnou udržbou varné desky, a tudíz se na né nevztahuje záruka. Nejedná se o technické problémy spotřebíce.
• Varné zóny se do určité míry automaticky prízpůsobuji průměru pánve. Dno této pánve však musí mit minimální průměr podle príslušné varné zóny. Abyste dosáhlí nejlepší účinnosti varné desky, umistěte pánev do středu varné zóny.

concept

concept

NÁVOD K OBSLUZE

• Na varné desce jsou vyznačena místa – elektrické varné zóny, která jsou určená pouze pro vaření. Průměry varných zón jsou odvozeny z obvyklých rozměrů varných nádob.
• Vyhřivaná je jen plocha uvnitr vyznačeného průměru varných zón, ostatní plochy zůstávají relativné chladné a mohou se využit jako odstavné plochy.
• Přehráti varné zóny pod sklokeramickou deskou zamezuje teplotni senzor.
• Svitici symbol „H“, který se může objevit na pozíci ukazatele nastaveného výkonu varné zóny, signalizuje zvyšenou teplotu povrchu varné zóny po vypnutí (zbytkové teplo). Symbol zhasne jakmile dojde k ochlazení varné zóny, kdy již nehrozi nebezpečí popálení.
• Příkony varných zón je možné regulovat v rozsahu 9-ti stupňů, které jsou nastlavovány příslušnými dotykovými tlačitky na ovládacim panelu. Při každém stisknutí tlačitka se ozve pípnutí. Reakce na stisknutí tlačitka je 1 vteřina. Po tuto dobu je nutné mit prst na příslušném tlačitku.

Poznámka:

• Dotykové ovládání je aktivováno přiložením prstu na příslušné tlačítko na sklokeramické desce.
• Pro ovládání dotykových tlačitek použijte celé bríško prstu, ne pouze jeho špičku (Obr. 6).
• Ovládací panel udržujte v čistotě a suchu. I malé množství vody na ovládacím panelu může způsobit obtíznější ovládání tlacitek. Žádně předměty nepokládejte na ovládací panel varné desky.
• Dotykové ovládání nereaguje na tmavé matné barvy (pro ovládání nepouživejte černé rukavice).
• Dbejte na to, aby nedoslo k nechtěnému zapnutí spotřebiče. Hrozí nebezpeči popálenil

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít vlhkým hadřikem.

Zapnutí varné desky

Stisknutím a podržením tlačitka pro zapnutí/vypnutí (1) po dobu 3 sekund varnou desku zapnete.

Zapnutí varné zóny

1. Stiskem symbolu pro výběr varné zóny (5) na ovl. panelu ji aktivujete. Na displeji varných zón bliká „-“ u zvolené varné zóny.
2. Nastavte požadovaný výkonový stupeň stiskem tlačitka pro regulaci výkonu (4) na hodnotu 1 až 9.

Poznámka:

• Požadovaný stupeň výkonu varné zóny můžete měnit kdykoli během průběhu vaření.
• Nenastavite-li žadný požadovaný stupeň vykonu do 1 minuty od zapnutí indukční desky, indukční deska se automaticky vypne.
• V případě, že na displeji ovládacího panelu (4) svítí symbol „U“ znamená to, že je průměr dna nádoby příliš malý, nebo nádoba, kterou používáte není vhodná pro indukční vaření. Zkontrolujte dno nádoby, zda je nádoba vhodná pro indukční vaření.
  • Pro vaření použijte menší varnou zónu, nebo varnou nádobu s větším průměrem dna, příp. použijte nádobu, která je vhodná pro indukční vaření.

Obr. 6

Vypnutí varné zóny

1. Stiskem symbolu pro výběr varné zóny (5) ji aktivujete (bliká číslice zvolené zóny).
2. Stiskem tlačitka pro regulaci výkonu postupné nastavte výkon na hodnotu 0.

Poznámka:

• Po vypnuti varné zóny se může na displeji zobrazit symbol „H“, který upozomuje na to, že je použitá zóna jesté horká a hrozí nebezpečí popálení.
• Symbol „H“ zmizí, jakmile se povrch použité varné zóny ochladi na bezpečnou teplotu (není horká na dotvky).
  • V pripadě, že na displeji sviti symbol „H“, je možné toto zbytkové teplo využit napi. k ohrátí další nádoby na vaření.

Vypnutí varné desky

• Stisknutim tlačitka pro zapnuti/vypnuti (1) indukční desku vypnete. Všechna nastaveni budou vynulována.
• Po vypnuti indukční desky se může na displeji zobrazit symbol „H“, který upozorňuje na to, že jsou ještě některé varné zóny horké a hrozí nebezpečí popálení! Nedotýkejte se těchto varných zón!

Poznámka:

• Pokud budou všechny varné zóny vypnuté a do 1 minuty nedojde kžadněmu dotyku na ovládacim panelu, indukční deska se automaticky vypne.
• Automatické vypnuti (doba vaření) na jednotlivých varnych zónách je z bezpečnostních důvodů omezena na 8 hodin (při nastaveném stupní výkonu 1-3), 4 hodiny (při nastaveném stupní výkonu 4-6) nebo 2 hodiny (při nastaveném stupní výkonu 7-9).
• K automatickému vypnuti indukčni desky dojde i v připadě, kdy jakákoliv varná zôna ani po 2 minutách nedetekuje žádnou varnou nádobu.

POKROČILÉ FUNKCE SPOTŘEBIČE

Funkce POWERBOOST

1. Stisknutim a podržením tlačitka pro zapnuti/vypnuti po dobu 3 sekund varnou desku zapnete.
2. Stiskem symbolu pro výběr varné zóny (5) ji aktivujete (bliká čislice zvolené zóny).
3. Stisknutím tlačítka (3) aktivujete funkci pro zvyšení výkonu (POWERBOOST) a na displeji na ovládacím panelu bude zobrazen symbol „P.“, který signalizuje, že zvolená varná zóna je aktivována na maximální výkon.
4. Pro zrušení funkce POWERBOOST stiskněte tlačitko (5), čimž zvolite zonu u které chcete vypnout tuto funkci. Poté stiskněte tlačitko (3). Varná zona bude nastavena na výkonový stupeň, na který byla nastavena před aktivací funkce POWERBOOST.
5. Na displeji zmizi ikona pismene ,b'. Funkce POWERBOOSTER je tak deaktivována.

Poznámka:

• Funkci POWERBOOST je možné použit na jakékoliv varné zóně.
• Pokud do 5 minut od aktivace funkce POWERBOOST nedojde k žádné změně výkonu zvolené vámé zóny, varná zóna bude nastavena na výkonový stupení, na kterém byla nastavena před aktivaci funkce POWERBOOST.
  V případě, že byla před aktivací funkce POWERBOOST hodnota výkonového stupně zvolené varné zóny nastavena na „0“, dojde po 5 minutách nečinnosti k nastavení výkonu varné zóny na „9“.

Funkce dětský zámek

Tato funkce zabraňuje neúmyslnému zapnuti varných zón.

1. Pro uzamknuti ovládaciho panelu stiskněte a podržte tlačitko (2 a 3) po dobu několika sekund.
2. Na displeji se zobrazi symbol „Lo" (Lock = zamknuto), který označuje uzamknutí ovládacího panelu. Ovládací panel je uzamčen kromé tlačitka zapnutí/vypnutí (1), které je cleaktivováno.
3. Pro odemknuti ovladaciho panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (2 a 3) dokud se neozve zvukový signal.
4. Z displeje zmizí symbol „Lo“ a ovládací panel je opět funkční.

CZ

concept

concept

CZ

Poznámka:

- Pokud dojde k vypnutí indukční desky během doby, kdy je funkce dětského zámku aktivována, uzamknutí ovládacího panelu je aktivní i po vypnutí indukční desky. V tomto případě je po zapnutí indukční desky dětský zámek aktivován a na displeji je zobrazen symbol „Lo“ (Lock = zamknuto).

Nastavení času vaření (funkce minutky)

Tuto funkci lze nastavit pouze v případě, kdy nebyla pro vaření vybrána varná zóna.
1. Během vaření stiskněte tlačitko pro nastavení časovače (2). Na displeji nad tlačitky se zobrazí hodnota „10“, která začne blikat.
2. Nastavte čas stiskem tlačitka"-"nebo,+". Tip: stiskem na tlačitko, "-" nebo,+ "casovače jednou, snižite nebo zvyšite čas o 1 minutu. Stiskem a podrženim tlačitka, "-" nebo,+ "casovače snižite nebo zvyšite čas o 10 minut.
3. Po nastavení času vaření, bude na displejí nastavený čas blíkat po dobu 5 sekund. Po této době se začne nastavený čas vaření odpočitávat.
4. Po uplynuti nastaveného času vařeni se na displeji nad tlačitky pro nastavení časovače zobrazi symbol „--“ a po dobu 30 sekund se bude ozývat zvukový signál.

Funkce opožděného vypnutí jedné varné zóny

Funkci opozděného vypnuti, je možné použit pro jednu varnou zónu indukční desky.
1. Nastavte čas dotykem na ovládací prvek „-” nebo „+“ časovače.
2. Tip: Dotkněte se ovládacího pryku „-” nebo „-
3. jednou snížite nebo zvýšite o 1 minutu.
4. Dotkněte se a podržte ovládaci prvek „-” nebo „+” časovače.
5. snížíte nebo zvýšite čas o 10 minut.

ČIŠTĚNÍ A ÚDRŽBA

Sklo varné desky se mimo varných zón nezahřívá, tudíž by se na těchto místech nemély připálit žádné zbytky pokrmů. S čistěním varné desky tedy nemusíte čekat až na její úplné vychladnutí.

K čistění varné desky v žádném připadě nepoužívejte vysokotlaké, nebo parni čističe, může dojit k poskozenil

• Varnou desku ošetruite pouze prostředkem, který je určen pro sklokeramický povrch.
V případě větších nečistot naneste na varnou desku čistící prostředek odpuzující nečistoty, díky němuž dojde k usnadnění čistění povrchu varně desky.
- Pri čistění používejte pouze čistici prostředky, které jsou vhodné pro sklokeramický povrch.
- Při čistění v žádném případě nepoužívejte: drsné houbičky, abrazivní prostředky nebo agresivní čistící prostředky (spreje na čistění pečicích trub) a odstraňovače skvrn.
- Udržujte ovládací panel v čistotě! Dbejte na to, aby byl ovládací panel vždy čistý a suchý.
• Zbytky pokrmů a vody negativně ovlivňuji funkci ovládacího panelu a ovládací panel nemusi být plně funkční.
- Varnou desku čistěte po každém vaření, aby se zbytky pokímů při dalším vaření nepřípekly.
Vlažnou vamou desku vyčistěte čisticím prostředkem a papírovou utěrkou. Následně otřete vamou desku vlhkým hadříkem a měkkým hadříkem vytřete do sucha.
- Pokud by byla varná deska příliš horká, mohly by se na ní objevit skvrny.
- Nikdy na varné desce nenechávejte zbytky čisticiho prostředku, které by mohly sklo zbarvit.
• Kovově lesklá zbarvení se objevuji po použití nevhodných čisticích prostředků, nebo oděrem dna varných nádob.
- Toto zbarvení se odstraňuje velmi těžko. Pro čistění používejte pouze čisticí prostředky, které jsou vhodné pro sklokeramický povrch.
- Prípadné připečené zbytky pokrimů, nebo vrstvu mastnoty odstraňte škrabkou na sklo.
• Varnou desku čistěte pouze ostrím škrabky. Držákem škrabky byste mohli její povrch poškrábat.
POZORI Škrabka je velmi ostrá! Hrozí nebezpeči poranění! Poškozené ostří ihned vyměňte.
- Po čištění škrabku zajistěte a uschovejte mimo dosah dětí.

INSTALACE SPOTŘEBIČE

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovednost za instalaci spotřebíce má kupujiči, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za skody způsobené na osobách, zviřatech a věcech v důsledku nesprávné instalace.
• Umistění spotřebiče do vhodného nábytku zajiisti jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebice, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 7.
• Kuchyňský nábytek musí byt vyroben z tepelné odolného materiálu odolávajícím teplotám nejméně 120 °C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normé ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepít.

250 500 min.50 min.50

Obr.7

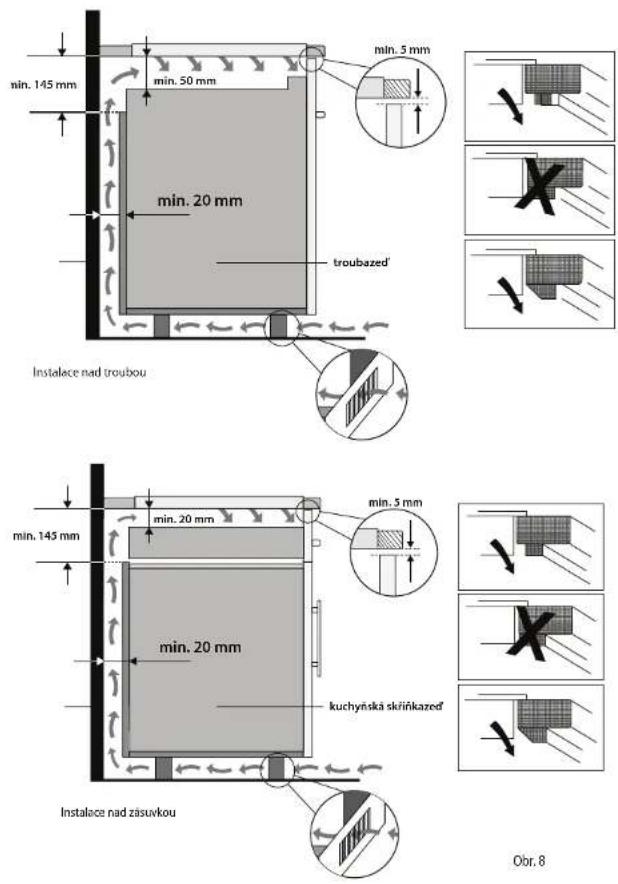

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry pro výřez v pracovní desce o minimální tlouštce 38 – 40mm, která musí být z tepelné odolného materiálu, jsou vyobrazeny na Obr. 7.
3. Po stranách varné desky nechte minimálné 50 mm mezeru od okolních předmětů a skříněk. Za varnou deskou ponechte také minimálné 50 mm mezeru.
4. Nad varnou desku doporučujeme instalovat odsavač par. Minimální vzdálenost odsavače par nad varnou deskou by měla být 550 mm – podle typu odsavače.
5. V připadě, že nad varnou deskou bude pouze samostatná skriňka bez odsavače par, minimální vzdálenost skriňky nad varnou deskou by měla být 760 mm.
6. Z důvodu účinné cirkulace vzduchu musi byt spotrebič umistěn podle rozměrů na Obr. 8 a skrinka musi byt konstruována tak, aby do její spodní části mohl proudit vzduch, doporučujeme do spodního soklu umistit odvetřávací mizruk. Pod varnou deskou musi byt mezera minimalné 50 mm, za zadní stěnou skínky musi byt mezera minimalné 20 mm a pod pracovní deskou musi byt odvetřávací mezera min. 5mm, v idealní případě, pokud to konstrukce skínky umožňuje, i více IObr. 8).
7. Pokud je pod varnou deskou umistěn spotřebič, musi být mezi těmito dvěna spotřebiči mezera alespoň 50 mm.
8. Pokud je varná deska umístěna nad kuchyňskou zásuvkou, musi být mezi obsahem kuchyňské zásuvky a varnou deskou dodržena minimální vzdálenost 50 mm.
9. Varnou desku nasuňte na kraj pracovní desky a prostrčte přivodní kabel skrz pracovní desku skřínky tak, aby byla po instalaci přístupná její svorkovnice.
10. Opatrné umistěte varnou desku do výřezu v pracovní desce. Dbejte, aby nedoslo ke skripnutí přívodního kabelu.
11. Ve spodní části sklokeramické desky je těsnění protizatekání kapalin. Po umistění varné desky do výřezu v pracovní desce, by neměla být mezera mezi hranou pracovní desky a varnou deskou menší než 3 mm (Obr. 9).
12. V požadované poloze zajistěte zespodu varnou desku k pracovní desce přichytkami (Obr. 10), které jsou součástí balení.
13. Připojte prívodní kabel do svorkovnice a následné zapněte príslušný jistič.

concept

concept

min. 145 mm min. 50 mm min. 5 mm min. 20 mm troubazed' Instalace nad troubou min. 145 mm min. 20 mm min. 5 mm min. 20 mm kuchyříská skiříkazed' Instalace nad zásuvkou Obr. 8

Varná deska Pracovní deska Přichytka Obr. 10

Demontáz

Pokud demontujete spotřebič, je důležité dodržet správné pořadi úkonů:

1. Vypněte jistič a odpojte přívodní kabel od svorkovnice.
2. Uvolněte upevnovaci prichytky.
3. Vyjměte varnou desku a opatmě vytáhněte přívodní kabel.

Připojení do elektrické sítě

• Připojení spotřebiče může provádět pouze kvalifikovaný odborník!
• Pokud je spotřebič prípojen přímo do elektrické sité, musi být jistěný jističem, který odpovídá proudovému jistění na typovém štítku spotřebiče.
• Ověřte, zda připojované napěti a proudové jištění odpovídá výkonovým hodnotám na typovém štítku spotřebiče. Zejměna u jednofázoveho připojení (230 V) by mohlo dojit k přetižení instalovaného elektrického obvodu.
• V případě připojení varné desky do elektrické sitě jednofázové (viz Zapojení svorkovnice spotřebiče) nelze využit všechny varné zóny na maximální výkon. Varná deska automaticky snížuje příkon jednotlivých varných zón, aby nedošlo k výkonovému přetížení příslušného jističe.
  • Pro pripojeni do elektrické sitě doporučujeme použit samostatné jistěný elektricky obvod.
• Používejte pouze rozvody elektrického napětí s ochranným vodičem PE.
• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí požáru z přehráti.
• Svorkovnice přívodního kabelu nebo příslušný jistič spotřebiče musí být volné přístupný i po jeho instalaci.
• Elektrická bezpečnost spotřebíče může být garantována pouze tehdy, pokud je ochranná svorka spotřebíče spojena s ochranným vodičem elektrické rozvodné sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojeni.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částml spotřebiče a aby nebyl deformovan a nadměrné ohybán.
• V případě odpojení varně desky od elektrické sítě dojde k vynulování všech nastavených parametrů a k uzamčení ovládání varně desky.

Zapojení svorkovnice spotřebiče

• Varná deska je již z výroby opatřena přivodním kabelem. V případě, že by byla z důvodu poškození přivodního kabelu nutná jeho výměna, na Obr. 11 nebo na Obr. 12 je vyobrazené zapojení svorkovnice.
• Privodni kabel musi být vyměněn za kabel stejného typu s odpovidajícim průřezem vodičů.
• Po připojení nového privodního kabelu do svorkovnice, zajistěte kabel proti vytrhnutí ze svorkovnice.
• Pro instalaci spotřebiče do výřezu v pracovní desce a následnému připojení do elektrické sítě, postupujte stejným způsobem, jak je popsáno výše.

concept

concept

Jednofázové zapojení svorkovnice varné desky 3-žilovým přívodním kabelem (230 V)

Pro připojení použijte kabel, který bude mít minimální průřez vodičů 4 mm ^2 .

ZELENO/ŽLUTÁ L1 4 HNĚDÁ L2 3 N1 2 MODRÁ N2 1 220-240V~ Obr.11

ŘEŠENÍ POTÍŽÍ

Popis závady Možná přičina Řešení
Pří zapnutí varné desky zareaguje jistění domácí elektroinstalace	Proudové zatižení je pro domácí elektroinstalaci prilis vysoké.	Zkontrolujte, zda přikon všech zapnutých spotřebičů neprekračuje maximální zatižení domácí elektroinstalace. Oveřte, zda připojované a proudové jistění odpovlá dýkonovým hodnotám na typovem stitku spotřebice.
Po stisknutí tlačitka pro zapnutí/vypnutí varné desky se varná deska zapne, ale displej u jednotlivých varných zón nefunguje	Nefunkční elektronika napájení	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
	Nefunkční elektronika ovládání	Nutná výměna elektroniky ovládání. Obratte se na autorizovaný servis.
Po nastavení výkonového stupné varné zóny, varná zóna nehreje	Prehrátí varné zóny	Teplota varné zóny je prilis vysoká. Zkontrolujte, zda je funkční ochlazovací ventilátor, který je umistěny ve spodní časti varné desky. Pokud je ventilátor funkční, obratte se na servis.
	Nefunkční ochlazovací ventilátor	Nutná výměna ochlazovacího ventilátoru. Obratte se na autorizovaný servis.
	Nefunkční elektronika napájení	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
Varná zóna hřeje, ale displej nefunguje	Nefunkční elektronika ovládání, nebo elektronika napájení	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.

Popis závady Možná příčina Řešení
Během vaření se varná deska vypne	Došlo k neúmyslnému stisknutí tlačitka pro zapnutí/vypnutí.	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Po postavení varné nádoby na varnou zónu, ukazuje displej příslušné varné zóny symbol „U“ (varná zóna nehřejle)	Použité nádobí není vhodné pro indukční vaření	Ověřte, zda použité nádobí je vhodné pro indukční vaření - příložením magnetu ke dnu nádobí.
	Menší průměr dna nádoby, než je varná zóna	Zkontrolujte, zda dno nádoby nemá menší průměr než varná zóna.
	Prehřátí nádoby	Nechte nádobu vychladnout. Poté položte nádobu na varnou zónu a pokračujte ve vaření. V pripade, že ani po dalšim zapnutí a vypnutí varné zóny stále u varné zóny svítí na displeji symbol „U“, varnou desku zcela vypněte, vyčkejte 20 sekund a desku znovu zapněte.
	Nefunkční hlavní elektronika	Nutná výměna hlavní elektroniky. Obratte se na autorizovaný servis.
Praskliny, nebo trhliny na sklokeramické desce	Na varnou desku byla upuštěna varná nádoba, která sklokeramickou varnou desku poškodila	Varnou desku iňned vypněte stiskem tlačitka pro zapnutí/vypnutí, nebo příslušným jističem, odpojte varnou desku od elektrické sitě. Obratte se na autorizovaný servis.

Provozní zvuky spotřebiče

Technologie indukčního ohřevu je založena na určitých vlastnostech kovových materiálů, když se ocitnou pod vlivem vysokofrekvenčního vinění. Za určitých okolností se mohou tyto vibrace projevovat slabými zvuky, které nesignalizují závadu. Jsou to např.:

Hluboké bručení jako u transformátoru	Tento zvuk se objevuje při vaření na vysoky stupeň výkonu. Jeho pričinou je velké množství energie, které se přenáší z varné desky na varnou nádobu. Tento zvuk zmízi nebo zeslábne, jakmile přepnete varnou zónu na nižší výkon.
Piskání	Tento zvuk se objevuje většinou u prazdné varné nádoby. Zmizi, jakmile nalijete do nádoby vodu, nebo do ni vložite potraviny.
Vysoké piskavé tóny	Tyto zvuky se objevuju hlavně u varných nádob, které se skládaji z vice vrstev různých materiálů, ve chvilí, kdy jsou v provozu na maximální topný výkon. Tento efekt nemá vliv na výsledek vaření. Toto piskání zmízi nebo zeslábne, jakmile se sniží výkon.
Praskání	Tento zvuk se objevuje u varných nádob, které se skládaji z několíka vrstev různých materiálů. Zvuk vyvolávají vibrace na spojovacích plochach různých vrstev. Tento zvuk závisi na varné nádobě. Může se měnit podle množství a druhu potravin, které se v nádobě vaří.
Zvuk ventilátoru	Pro správný chod elektroniky je nezbytné, aby fungovala při trvale kontrolované teplotě. Proto je varná deska vybavena ventilátorem, který se podle naměřené teploty může nastavit na různé stupný výkonu. Ventilátor může byt v provozu i po vypnutí varné desky, pokud je naměřená teplota stále ještě přilíš vysoká.

CZ

concept

concept

CZ

CHYBOVÉ HLÁŠENÍ

Kód Popis chyby Možná příčina
E1	Porucha snímače teploty keramické desky - rozpojený obvod.	Zkontrolujte připojení nebo vyměňte čidlo teploty keramické desky.
E2	Porucha snímače teploty keramické desky - zkrat.
E7 Porucha snímače teploty keramické desky
C1 Vysoká teplota keramického deskového senzoru.		Vyčkejte, až se teplota keramické desky vrátí na normální hodnotu. Dotykem tlačitka „ON/OFF“ přístroj vypněte a zapněte
E3 Porucha teplotního čidla IGBT - rozpojený obvod.		Vyjměte napájecí desku.
E4 Porucha teplotního čidla IGBT - zkrat
C2 Vysoká teplota IGBT.		Počkejte, až se teplota IGBT vrátí na normální hodnotu. Dotykem tlačitka „ON/OFF“ jednotku restartujte. Zkontrolujte, zda ventilátor běži plynule. Pokud ne, vyměňte ventilátor
EL Napájecí napětí je nizší než jmenovité napětí.		Zkontrolujte, zda je napájení normální. Zapnutí po napájení je normální.
EH Napájecí napětí je vyšší než jmenovité napětí.
EU Chyba komunikace.		Znovu zapojte spoj mezi deskou displeje a deskou napájení. Vyměňte desku napájení nebo desku displeje.

Produktové informace dle směrnice EU 66/2014 pro domáci trh v rámci EU

Označení modelu		IDV4530
Typ varné desky		Vestavná varná deska
Počet varných zón		2
Technologie ohřevu		Indukce
Průměr kruhových varných zón (∅)	HORNÍ	18 cm
	SPODNÍ	18 cm
Pro nekruhové varné zóny ploch:Délka a šířka, pokud se jedná o užitnou plochu na varnou zónu nebo plochu s elektrickým ohřivačem, zaokrouhleno na nejbližší 5 mm.		38,5 x 18 cm
Spotřeba energie varných zón(EC electric cooking)		191,1 Wh/kg
Spotřeba energie varné desky(EC electric hob)		191,1 Wh/kg

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferuite recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebíce může být dána do sběru tríděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sbéru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrickych zařizenich (WEEE). Symbol na výrobku nebo jeho balení udáva, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařizení. Jazštěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidsk zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku jzistite u příslušného místního úradu, služby pro likvidací domovního odpadu nebo v obchodé, kde jste výrobek zakouplii.

SK

concept

concept

SK

Podakovanie

Popis ovládacleho panela

Varenie s indukciou

Tipy na varenie

Rady a tipy na úsporu energie

Návod na obsluhu

Pokročilé funkcie spotrebiča

Cistenie a údržba

Výrobca si vyhradzuje právo na pripadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazeni bez predoslého upozornenia.

DÔLEŽITÉ UPOZORNENIA

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

• Špotrebiče používané v polnohospodárstve.
• Spotrebiče použivané hostami v hoteloch, moteloch a iných oblastiach.
• Spotrebiče používané v podnikoch zaistujúcich noclah s raňajkami.

SK

concept

concept

SK

1 Horná varná zóna
2 Spodná varná zóna
3 Flexi zóna
4 Sklenená varná doska
5 Ovládací panel

POPIS OVLÁDACIEHO PANELU

1. Do nádoby, ktorů chcete skontrolovať, nalejte trochu vody.
2. Ak na ovládacom paneli u prislušnej varnej zóny nebliká symbol „U“ a voda v nádobe sa ohrieva, nádoba je vhodna na indukčně varenie.

Priklady možných poškodení

Ak pristroj demontuiete, treba dodržat' správne poradie ukonov:
1. Vypnite istič a odpojte prívodný kábel od svorkovnice.
2. Uvolnite upevnovacie prichytky
3. Vyberte varnú dosku a opatrne vytiahnite privodný kábel.

Pripojenie do elektrickej siete

Recyklácia pristroja na konci jeho životnosti:

Tento spotrebič je označený podla európskjej smernice 2012/19/EU o elektrickom odpade a elektrických zariadeniach (WEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatri do domáceho odpadu Treba ho odovzdat na zberne miesto na recykláciu elektrických a elektronických zariadení. Zaistenim správnej likvidácie tohto výrobku zabránite negativnym dósledkom na životné prostredie a lušské zdravie. Likvidácia musi byt vykonana v súlade s predpismi na likvidáciu odpadu. Podrobnějsie informacie o recyklácií tohto výrobku zistite na prislusnom miestnom úrade, u služby na likvidáciu domového odpadu alebo o bochode, kde ste výrobok kúplii.

Podziękowanie

cz Seznam servisních míst

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomýtská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
