IDV4530 - Sporák Concept - Bezplatný návod na obsluhu

Typ produktu	Voľne stojaci elektrický sporák
Model	IDV4530
Značka	Concept
Rozmery (V x Š x H)	85 cm x 60 cm x 60 cm
Hmotnosť	55 kg
Napájanie	230 V ~ 50 Hz, 13 A alebo celkovo 10,8 kW
Objem rúry	70 l
Funkcie rúry	Konvenčné, Ventilátor, Gril, Spodný ohrev
Typ varnej dosky	Keramická varná doska so 4 varnými zónami
Ovládanie varnej dosky	Otočné gombíky
Časovač	Mechanický alebo digitálny časovač
Vnútorné osvetlenie	Áno
Čistenie	Ľahko čistiteľný smaltovaný interiér; odnímateľné dvierka rúry
Bezpečnostné prvky	Detská poistka, dvierka s chladným dotykom, automatické vypnutie
Dostupnosť náhradných dielov	Vyhrievacie telesá rúry, gombíky, ovládacie prvky sú k dispozícii v servisných strediskách Concept
Opraviteľnosť	Modulárny dizajn; zoznam náhradných dielov v príručke
Záruka	5 rokov (platia podmienky)
Energetická trieda	A (typická)
Farba	Biela alebo nehrdzavejúca oceľ (líši sa podľa regiónu)

Často kladené otázky - IDV4530 Concept

Aké sú rozmery sporáka Concept IDV4530?

Rozmery sú 85 cm výška, 60 cm šírka a 60 cm hĺbka.

Aký typ varnej dosky má tento sporák?

Má keramickú varnú dosku so štyrmi varnými zónami.

Má rúra funkciu grilu?

Áno, rúra obsahuje funkciu grilu okrem konvenčného pečenia a pečenia s ventilátorom.

Ako čistím rúru?

Vnútro rúry má ľahko čistiteľný smaltovaný povrch. Dvierka je možné odstrániť na dôkladné čistenie. Vyhnite sa abrazívnym čistiacim prostriedkom.

Čo mám robiť, ak sa varná doska nezohrieva?

Skontrolujte, či je sporák správne zapojený a či je zapnutý istič. Uistite sa, že je vybratá správna zóna a gombík je otočený na nastavenie teploty. Ak problém pretrváva, kontaktujte servis.

Je k dispozícii detská poistka?

Áno, sporák má funkciu detskej poistky na zabránenie náhodnej obsluhe.

Kde nájdem náhradné diely?

Náhradné diely sú k dispozícii v autorizovaných servisných strediskách Concept. Pozrite si zoznam náhradných dielov v používateľskej príručke.

Aká je požiadavka na napájanie?

Sporák vyžaduje napájanie 230 V ~ 50 Hz a 13 A poistku alebo vhodný istič (celkové zaťaženie približne 10,8 kW). Odporúča sa odborná inštalácia.

Ako nastavím časovač?

Otočte gombíkom časovača na požadovaný čas varenia. Rúra sa automaticky vypne, keď časovač dosiahne nulu. Podrobné pokyny nájdete v príručke.

Čo mám robiť, ak sa rúra nezohrieva?

Uistite sa, že volič funkcií rúry a gombíky termostatu sú nastavené správne. Skontrolujte, či časovač nie je v polohe 'vypnuté'. Ak sa stále nezohrieva, vyhrievacie teleso môže vyžadovať výmenu.

NÁVOD NA OBSLUHU IDV4530 Concept

Indukčná doska vstavaná

a) Stupeň 1–2 je určen pro:

b) Stupeň 3–4 je určen pro:

c) Stupeň 5–6 je určen pro:

• Palačinky.

d) Stupeň 7–8 je určen pro:

• Vaření těstovin.

e) Stupeň 9 je určen pro:

Đakujeme vám, že ste sa rozhodli kupit si výrobok značky Concept, a prajeme vám, aby ste boli s našim výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím si prosim pozorne preštuđujte celý návod na obsluhu a potom ho dobre odložte. Zabezpečte, aby všetci, ktorí budú tento výrobak používať, boli oboznámení s týmto návodom..

OBSAH

Podakovanie

Technické parametre

Dôležité upozornenia

Popis výrobku

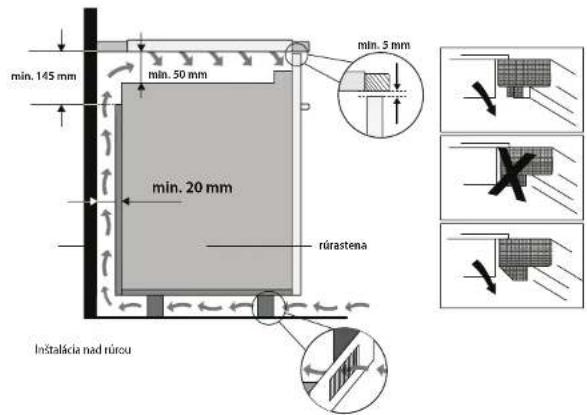

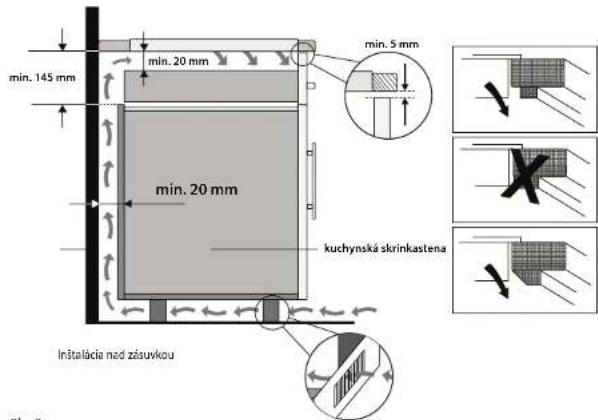

Inštalácia spotrebiča

Riešenie problémov

Hlásenia porúch

Ochrana životného prostredia

TECHNICKÉ PARAMETRE
Napätie 220-240 V ~ 50/60 Hz
Max. prikon 3 500 W
Priemer a prikon prednej varnej zóny ø 180 mm, 1 800 / 2 000 W (B)
Priemer a prikon zadnej varnej zóny ø 180 mm, 1 800 / 2 000 W (B)
Rozmer a spotreba energie flexibilnej varnej zóny 386 x 180 mm, 3 000 / 3 500 W (B)
Vonkajšie rozmery (s x h x v) 288 x 520 x 59 mm
Rozmery pre instaláciu (s x h x v) 268 x 500 x 50 mm
Hmotnosť 5,2 kg
Hladina akustického vykonu ventilátora < 60 dB(A)

Pri dodaní indukčnej dosky

• Ihned' po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránilj poraneniu!
• Ak je prístroj poškodený, nezačnite ho používať. Čo najskôr sa obrátte na dodávatela.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.
• Tento spotrebič musí byť inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšta len v dobre vetranom priestore. Pred inštalovaním a používaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

• Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.
• Tesnénie, ktoré je nalepené na okrajoch varnej dosky, zabraňuje zatekaniu kvapaliny pod varnú dosku.
• Nepoužívajte prístroj inak, než je uvedené v tomto návode.
• Pri'instalácii musí byť spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča. Používajte iba prívod elektrického napátia s uzemnením.
• Tento spotrebič sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Prívodné káble iných elektrospotrebičov sa nesmú dotýkať horúcich varných zón. Mohla by sa poskodit izolácia káblov, aj samotná varná doska.
• Nedotýkajte sa horúcich varných zón. Nebezpečenstvo popálenia!
• Ukazovatel' zvyškového tepla „H" zobrazuje, že varné zóny sú stále horúce. K spotrebiču nepúštajte deti. Hrozí nebezpečenstvo popálenia.
• Nedotýkajte sa horúceho povrchu počas používania alebo tesne po použití spotrebiča.
  • Nesiahajte na spotrebič vlhkými alebo mokrými rukami.
• Nepoužívajte spotrebič, ak príde do kontaktu s vodou.
• Ak sa pod spotrebičom nachádza zásuvka, nesmú sa v nej uchovávať žiadne hliníkové fólie, zápalné alebo horľavé materiály (napr. spreje). Hrozí nebezpečenstvo požiaru alebo výbuchu!
• Nedovolte detom a nesvojprávnym osobám so spotrebičom manipulovat, používajte ho mimo ich dosahu.
  • Deti sa nesmú's prístrojom hrat.
• Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.
• Nedovolte, aby sa prístroj používal ako hráčka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo bez príslušných skúseností a znalostí, ak sú pod dohľadom alebo bolí oboznámené s pokynmi o používaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
  • V pripadě poruchy vypnite spotrebič a príslušný istič.
• Privodný kábel neponárajte do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj privodný kábel, či nie sú poškodené.
• Poškodený spotrebič nezapínajte.
• Ak sa spotrebič nepouživá, dbájte na to, aby všetky jeho ovládacie prvky boli vypnuté.
• Nepouživajte varné nádoby s prehnutým dnom alebo s menším priemerom dna, než sa odporúča. Znížíli by ste účinnost varenia.
• Ák sa medzi dnom nádobý a varnou zónou nachádza voda, môže vzniknúť tlak pary a varná nádoba by mohla tlakom pary nadskočit do výšky. POZOR! Hrozí nebezpečenstvo poranenia!
• Dbajte na to, aby varné zóny a dná nádob boli suché.

• VAROVANIE: Varenie na varnej doske s tukom alebo olejom bez dozoru može byt nebezpečné a može viest k požiaru. NIKDY sa nepokúšajte uhasit ohen vodou, ale vypnite spotrebič a potom plameň zakryte napríklad pokrievkou alebo protipožiarnou dekou.
- Nepouživajte riad s poškodeným smaltom. Na mieste poškodenia smaltu vzniká vysoká teplota, ktorá bodovo ohrieva varnú dosku. Hrozí poškodenie varnej dosky!
- Horúce varné nádoby nepokľadajte na ovládací panel ani na okraj spotrebiča. Spotrebič by sa mohol poškodit.
- Na proces varenia je potrebné dohliadať. Krátkodobý proces varenia musí byť pod stálym dohladom.
- Na spótrebiči nikdy nepoužívajte varné nádoby z plastu ani z hliníkovej fólie.
- Na spotrebíč nepokladajte horľavé predmety. Hrozí nebezpečenstvo požiaru!
- Na spotrebič nepokladajte žiadne kovové predmety. Ak by došlo k nechcenému zapnutíu spotrebiča, tieto predmety by sa mohli velmi rýchlo zahriat a spôsobit popálenie!
- Nepoužívajte spotrebič ako pracovní plochu ani ako odkladací priestor!
- VAROVANIE: Ak je povrch poškodený, v prípade varných dosiek so sklokeramickým povrchom alebo podobným materiálom, ktorý chrání časti pod napátím, spotrebič vypnite, aby ste zabránili možnosti úrazu elektrickým prudom.
- Spotrebič udržujte v čístote. Zvyšky jedla by sa počas činnosti spotrebiča mohli vznietit a spôsobit požiar!
- Pokrmy ako polievky, omáčky a nápoje sa počas varenia môžu zahriat velmi rýchlo a pretiect. Preto sa odporuča varit tieto pokrmy opatrne, zvolit pre ne správne nastavenie a počas varenia ich stále miešat.
- Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!
- Tuk a olej nikdy nezahrievajte bez dozoru. Prehriaty olej a tuk sa môže rýchlo vznietit. Hrozí nebezpečenstvo požiaru!
- Spotrebič nie je určený na ovládanie pomocou externého časovača alebo samostatného systému dialkového ovládania.
- Kovové predmety, ako sú nože, vidlicky, lyžice a pokrievky, by sa nemali umiestňovať na povrch varnej dosky, pretože sa môžu zahriat.

• Ked' sa olej vznieti, nikdy ho nehaste vodou. Nádobu ihned' prikryte pokrievkou alebo tanierom. Spotrebič vypnite a nádobu na ñom nechajte vychladnút'.
• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.
• Nepouživajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.
• Na čistenie nepoužívajte korozívne čistiace prostriedky. Pravidelnou údržbou a čistením predlžite životnost' spotrebiča.
• Čistenie a údržbu něsmú robit' deti, ak ñedosiahli 8 rokov a nemajú nad sebou dozor.

POZOR!

• Tento spotrebič splňa smernicu o bezpečnosti a elektromagnetickej kompatibilite, napriek tomu by sa v dosahu spotrebiča nemali pohybovat osoby s kardiostimulátorom. K nesprávnemu fungovaniu by mohlo dôjst aj u d'alších prístrojov, ako sú napr. načúvacie prístroje.
• Ak je spotrebič zapnutý, nepribližujte k nemu magneticky citlivé predmety (kreditné karty, USB kl'úče, pevné disky a pod.).

Prípadné poruchy

• Spotrebič môže opravovat' a robit' v čnom zásahy iba kvali kovaný odborník.
• Pri opravách a zásahoch musí byt' spotrebič odpojený z elektrickej siete. Vypnite príslušný istič.
• Ak sa poškodí prívodný kábel, obrát'te sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nemôže byť uznaná ako záručná.

POPIS VÝROBKU

1 Tlačidlo zapnutia/vypnuti
2 Tlačidlo nastavenia časovača
3 Tlačidlo funkcie POWERBOOST
4 Ovládanie výkonu/času
5 Tlačidlo výberu varnej zúny
6 Pozastavenie
7 Tlačidlá aktivácie/deaktivácie detskej poistky
8 Nastavenie exi zóny

SK

concept

concept

SK

VARENIE S INDUKCIOU

Čo znamená varenie s indukciou?

Varenie s indukciou je založené na úplne inom principe než obvyklé spôsoby ohrevu. Teplo sa indukciou vytvára priamo vo varnej nádobe, pričom varná zóna zostáva studená. V porovnani s inými metódami ohrevu má tento spôsob mnoho výhod:

1. Úspora času pri vareni a pečeni

Neohrieva sa sklokeramická doska, ale priamo varná nádoba. Nedochádza k veľkým tepelným stratám a účinnosť je tak vyššla než pri iných metódach ohrevu.

2. Úspora energie

Je dokázané, že pri varení s indukciou sa spotrebuje menej elektrickej energie než pri iných metodach varenia.

3. Kontrolovaný prívod tepla a vyššia bezpečnost'

Varná doska odovzdáva teplo alebo preruši jeho privod hneď po nastavení výkonu. Len čo varnů nádobu vezmete z varnej dosky, ohrev sa preruši bez toho, aby ste varnů zónu vopred vypinali. Po ukončení varenia je na sklokeramickej doske iba zvyškové teplo vychádzajúce z varnej nádoby. Napriek tomu neodporúčame nechávať na doske žiadne predmety bez dozoru.

Poznámka:

Aby sa zamedzilo nechcenému ohrevu, napr. pri položení kovových nástrojov na varnů dosku, systém sa aktivuje až pri určitej veľkosti dna riadu.

TIPY NA VARENIE

Nastavenia vykonových stupňov, ktoré sú opísané nižšie, sú len príklady. Presné nastavenie vykonových stupňov pri varení závisi od niekolkých faktorov vrátane použitěho riadu a množstva potravin, ktoré sa vari. S indukčnou doskou experimentujte a postupne zistite, ktoré nastavenie vykonových stupňov vám vyhovuje najviac.

Priklady nastavenia výkonových stupňov:

a) Stupeň 1–2 je určený na:

• Udržiavanie kvapalín v miemom vare,
• Mierny a pomalý ohrev bez nebezpečenstva pripalenia,
• Rozpustenie masla, čokolády atd.,
• Rozmrazovanie,
  • Varenie malého množstva kvapaliny.

b) Stupeň 3–4 je určený na:

• Intenzivne varenie,
• Udržiavanie varu väčšieho množstva kvapaliny,
  • Dusenie pokrmov.

c) Stupeň 5–6 je určený na:

• Palacinky.

d) Stupeň 7–8 je určený na:

• Varenie cestovín.

e) Stupeň 9 je určený na:

• Pripravu pokrmov vyžadujću rýchly ohrev a vysokú teplotu (napr. bifteky, rezne, smaženie zemiakov a pod.),
• Privedenie vody alebo polievky k bodu varu,
• Rozohriatie pokrmov pred prepnutim na nižši stupeň.

RADY A TIPY NA ÚSPORU ENERGIE

Varenie indukciou využiva magnetické vlastnosti materiálu na generovanie tepla. Nádoby preto musla obsahovať železo. Na dne hrncov alebo panvic vyhládajte symbol pre indukčné varenie (Obr. 1), prípadne priložením magnetu skontrolujte, či je nádoba magnetická (Obr. 2).

Obr. 1

Obr. 2

Ak nemáte možnost skontrolovať dná hmcov a panvic magnetom:

Nádoby vyrobené z nasledujúcich materiálov nie sú vhodné na indukčné varenie:

• čistá nerezová ocel,
• hliník alebo med,
• bez magnetického podkladu,

• sklo, drevo, kamenina,
  • porcelán, keramika atd.

• Nepouživajte vamý riad s prehnutým dnom (Obr. 3), znižuje sa tým účinnosť a predlžuje čas varenia.

• Niektoré hrnce a panvice na trhu nie sú vhodně na indukčné varenie, pretože majů len čast dna z feromagnetického materiálu a čast z iného materiálu. Tieto oblasti sa môžu zahrievať na rôznych úrovnich alebo s nižším výkonom. V niektorých prípadoch, keď je dno vyrobené prevažne z neferomagnetických materiálov, varná doska nemusi rozpoznát panvicu, a preto nemusi zapnút varnú zónu.

Obr. 3

- Na każdů varnu zónu použivajte varnu nádobu vhodnej veľkosti. Priemer dna hrncov a panvic by mal zodpovedať velkosti varnej zony (Obr. 4).

Obr.4

28

SK

concept

concept

SK

• Na malé množstvo pokrnu použite malý hrniec. Veľký a iba člastočne naplnený hmiec vyžaduje veľa energie.
• Hrnce aj panvice zakrývajte vždy vhodnou pokrievkou. Pri varení bez pokrievky sa spotrebujete ovela viac energie.
• Varte pokrmy s malým množstvom vody alebo tuku. Ušetríte tak energiu. Prí varení zeleníny sa zachovajú vitamíny a minerálne látky.
• Na začiatku varenia nastavte varnu zónu na najvyšší stupeň výkonu a po zahriatí výkon varnej zóny znížte.

- Drsné dná hrncov a panvic môžu poškriabať varnú dosku. Preto kontrolujte dná varných nádob. Hrnce a panvice, ktoré majú drsné dno, na varnej doske nepresůvajte, ale ich nadvihnite a premiestnite na iné miesto (Obr. 5). Zabránite tak poškriabanlu varnej dosky.

Obt. 5

• Sol, cukor a zrná piesku (napr. od čistenia zeleniny) možu varnu dosku poškriabať. Nepouživajte varnu dosku ako pracovnu plochu alebo odkladaci priestor!
• Cukor a pokrmy s vysokým obsahom cukru poškodzujú pri kontakte varnú dosku. Vykypené pokrmy tohto druhu ihneď odstráňte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a môže dôjst k poraneniul

- Nasledovné poškodenia neovplyvnia funkčnost ani výkon varnej dosky.

Škvrny
Pripečené zvyšky cukru alebo pokrmov s vysokým obsahom cukru.

Sfarbenie
Kovovolesklé sfarbenie vzniká použitím nevhodných čistiacích prostriedkov alebo odretím dnom varných nádob.

Škrabance
Škrabance spôsobené zrnkami soli, cukru alebo piesku, pripadne drsným dnom nádob.

Opotrebenie dekoru
Opotrebenie spôsobené použitím nevhodných čistiacich prostriedkov.

• Tieto poškodenia vznikli nevhodnou údržbou varnej dosky, preto sa na ne nevztahuje záruka. Nejde o technické problémy spotrebiča.
• Varné zóny sa do určitej miery automaticky prispósobia priemeru panvice. Dno tejto panvice však musí mat minimalny priemer podla prislušnej varnej zóny. Na dosiahnutie čo najvýšsej účinnosti varnej dosky umiestnite panvicu do stredu varnej zóny.

NÁVOD NA OBSLUHU

• Na varnej doske sú vyznačené miesta – elektrické varné zóny, ktoré sú určené iba na varenie. Priemery varných zón sú odvodené z obvyklých rozmerov varných nádob.
• Vyhrievaná je iba plocha vnútri vyznačeného priemeru varných zón, ostatné plochy zostávajů relativne chladné a možno ich využit ako odstavné plochy.
• Prehriatiu varnej zóny pod sklokeramickou doskou zabraňuje teplotný senzor.
• Svietiaci symbol „H“, ktorý sa môže objaviť na pozicii ukazovatela nastaveného vykonu varnej zóny, signalizuje zvýšenú teplotu povrchu vamej zóny po vypnutí (zvyškové teplo). Symbol zhasne, ak sa varná zóna ochladí, ked už nehrozí nebezpečenstvo popálenia.
• Prikony varných zón možno reguloval' v rozsahu 9 stupňov, ktoré sa nastavujú príslušnymi dotykovými tlačidlami na ovládacom paneli. Pri každom stlačení tlačidla zaznie pípnutie. Reakciou na stlačenie tlačidla je 1 sekunda. Po túto dobu treba mať prst na príslušnom tlačidle.

Poznámka:

• Dotykové ovládanie je aktivované priložením prsta na príslušné tlačídlo na sklokeramickej doske.
• Na ovládanie dotykových tlačidiel použite celé bruško prsta, nielen jeho špičku (Obr. 6).
• Ovládaci panel udržujte v čistote a suchu. Aj malé množstvo vody na ovládacom paneli môže spôsobit tlažšie ovládanie tlačidiel. Na ovládaci panel vamej dosky nepokladajte žiadne predmety.
• Dotykové ovládanie nereaguje na tmavé matné farby (na ovládanie nepouživajte čierne rukavice).
• Dbajte na to, aby nedušlo k nechcenému zapnutiu spotrebiča. Hrozi nebezpečenstvo popálenia.

Pred prvým použitím

Než uvediete nový spotrebić do činnosti, mali by ste ho z hygienických dôvodov pretrič vlhkou handrickou.

Zapnutie varnej dosky

Stlačením a podržaním tlačidla na zapnutie/vypnutie (5) na 3 sekundy zapnete varnú dosku.

Zapnutie varnej zóny

1. Stlačením symbolu vol'by varnej zóny (5) na ovládacom paneli ju aktivujete. Na displeji varnej zóny bliká „-” pre zvolenú varnú zónu.
2. Stlačením tlačidla regulácie výkonu (4) nastavte požadovaný stupeň výkonu na 1 až 9.

Poznámka:

• Požadovaný stupeň výkonu varnej zóny môžete menit'kedykolvek počas varenia.
• Ak nenastavíte žiadny požadovaný stupeň výkonu do 1 minúty od zapnutla indukčnej dosky, indukčná doska sa automaticky vypne.
• Ak na displeji ovladacieho panela (4) svieti symbol „U“ znamená to, že priemer dna nádoby je príliš malý, alebo že nádoba, ktorů použivate, nie je vhodná na indukčné varenie. Skontrolujte dno nádoby, či je nádoba vhodná na indukčné varenie.
• Na varenie použite menšiu varnu zónu alebo varnu nádobu s väčšim priemerom dna, príp. použite nádobu, ktorá je vhodná na indukčné varenie.

Vypnutie varnej zóny

1. Stlačenim symbolu výberu varnej zóny (5) ju aktivujete (číslo vybranej zóny bliká).
2. Stlačením tlačidla regulácie výkonu postupne nastavte výkon na 0.

SK

concept

concept

SK

Poznámka:

• Po vypnutí varnej zóny sa môže na displeji zobrazit symbol „H“, ktorý upozorňuje na to, že použitá zóna je stále horúca a hrozí nebezpečenstvo popálenia.
• Symbol „H“ zmizne, ked sa povrch použitej varnej zóny ochladi na bezpečnú teplotu (nie je horúca na dotyk).
• Ak na displeji svieti symbol „H“, možno toto zvyskové teplo využit napr. na ohriatie dalšej nádoby na varenie.

Vypnutie varnej dosky

• Stlačenim tlačidla na zapnutie/vypnutie (5) indukčnú dosku vypnete. Vsetky nastavenia sa vynuluju.
• Po vypnutí indukčnej dosky sa môže na displeji zobrazit symbol „H”, ktorý upozorňuje na to, že niektoré vamé zóny sú stále horúce a hrozi nebezpečenstvo popálenial Nedotýkajte sa týchto varných zón!

Poznámka:

• Ak budů všetky varné zóny vypnuté a do 1 minúty nedôjde k žiadnemu dotyku na ovládacom paneli, indukčná doska sa automaticky vypne.
• Automatické vypnutie (doba varenia) na jednotlivých varných zónach je z bezpečnostných dôvudov obmedzená na 8 hodin (pri nastavenom stupni výkonu 1-3), 4 hodiny (pri nastavenom stupni výkonu 4-6) alebo 2 hodiny (pri nastavenom stupni výkonu 7-9).
• K automatickému vypnutiu indukčnej dosky dôjde aj v pripade, ak akákolvek varná zóna ani po 2 minútach nedeteguje žiadnu varnú nádobu.

POKROČILÉ FUNKCIE SPOTREBIČA

Funkcia POWERBOOST

1. Stlačením a podržaním tlačidla na zapnutie/vypnutie na 3 sekundy zapnete varnú dosku.
2. Stlačením symbolu pre výber varnej zóny (5) ju aktivujete (bliká číslica zvolenej zóny).
3. Stlačenim tlačidla (3) aktivujete funkciu na zvýšenie výkonu (POWERBOOST) a na displeji na ovládacom paneli sa zobrazí symbol „P.“, ktorý signalizuje, že zvolená varná zóna je aktivovaná na maximálny výkon.
4. Pre zrušenie funkcie POWERBOOST stlačte tlačidlo (5) vyberte zónu, pre ktorů chcete túto funkciu vypnuť. Potom stlačte tlačidlo (3). Varná zóna bude nastavená na výkonový stupeň, na ktorý bola nastavená pred aktiváciou funkcie POWERBOOST.
5. Ikona „b“ zmizne z displeja. Funkcia POWERBOOSTER je tak deaktivovana.

Poznámka:

• Funkciu POWERBOOST možno použit na akejkolvek varnej zone.
• Ak do 5 minút od aktivácie funkcie POWERBOOST nedôjde k žiadnej zmene výkonu zvolenej varnej zóny, varná zóna bude nastavená na výkonový stupeň, na ktorom bola nastavená pred aktiváciou funkcie POWERBOOST.
• Ak bola pred aktiváciou funkcie POWERBOOST hodnota výkonového stupňa zvolenej varnej zóny nastavená na „0“, po 5 minútach nečinnosti dôjde k nastaveniu výkonu varnej zóny na „9“.

Funkcia detskej zámky

Tato funkcia zabraňuje neúmyselnému zapnutiu vamých zón.

1. Ak chcete uzamknúť ovládaci panel, stlačte a niekolko sekünd podržte tlačidlo (2 a 3).
2. Na displeji sa zobrazí symbol „Lo“ (Lock = zamknuté), ktorý označuje uzamknutie ovládacieho panela. Ovládací panel je uzamknutý okrem tlačidla zapnutia/vypnutia (1), ktoré je deaktivované.
3. Na odomknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (2 a 3) dokym sa neozve zvukový signál.
4. Z displeja zmizne symbol „Lo“ a ovládací panel je opát funkčný.

Poznámka:

- Ak dôjde k vypnutiu indukčnej dosky, keď je aktivovaná funkcia detskej zámky, uzamknutie ovládacieho panela je aktivne aj po vypnutí indukčnej dosky. V tomto prípade je po zapnutí indukčnej dosky detská zámka aktivovaná a na displeji sa zobrazi symbol „Lo“ (Lock = zamknuté).

Nastavenie času varenia (funkcia minútky)

Túto funkciu možno nastavit' iba v prípade, ak na varenie nebola vybraná varná zóna.

1. Počas varenia stlačte tlačidlo pre nastavenie časovača (2). Na displeji nad tlačidlami sa zobrazi hodnota „10“, ktorá začne blikat.
2. Čas nastavite stlačením tlačidla „” alebo „+”. Tip: stlačením tlačidla „” alebo „+” na časováči raz znížite alebo zvýšite čas o 1 minútu. Stlačením a podržaním tlačidla časovača „” alebo „+” znížite alebo zvýšite čas o 10 minú
3. Po nastavení času varenia bude na displeji nastavený čas 5 sekúnd blikat. Po tejto dobe sa začne nastavený čas varenia odpočítavat.
4. Po uplynuti nastaveného času varenia sa na displeji nad tlačidlami na nastavenie časovača zobrazí symbol „-“ a 30 sekúnd sa bude ozývať zvukový signál.

Funkcia oneskoreného vypnutia jednej varnej zóny

Funkciu oneskoreného vypnutia možno použit pre jednu varnou zónu indukčnej dosky.

Nastavte čas dotykom ovládača časovača „” alebo „+”. Tip: Dotkníte sa ovládacieho prvku „-” alebo „+“. Raz znížte alebo zvýšte čas o 1 minútu. Dotkníte sa ovládacieho prvku časovača „” alebo „+” a podržte ho. Čas znížite alebo zvýšite o 10 minút.

ČISTENIE A ÚDRŽBA

Sklo varnej dosky sa mimo varných zón nezahrieva, także na týchto miestach by sa nemali pripáliť žiadne zvyšky pokrmov. S čistením varnej dosky tak nemusite čakať až na jej úplné vychladnutie. Na čistenie varnej dosky v žiadnom prípade nepoužívajte vysokotlakové ani pamě čističe, môže dôjst k poškodeniu!

• Varnú dosku čistite iba prostriedkom, ktorý je určený na sklokeramický povrch.
• V pripade väcsich nečistót naneste na varnú dosku čistiaci prostriedok odpudzujúci nečistoty, vdaka čomu sa povrch varnej dosky lahko vycisti.
• Pri čistení používajte iba čistíace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pri čistení v žiadnom pripade nepouživajte drsné špongie, abrazivne prostriedky ani agresivne čistiace prostriedky (soreje na čistenje rúr na pečenje) ani odstraňovače škyín.
• Ovládaci panel udržujte v čistote! Dbajte na to, aby ovládaci panel bol vždy čistý a suchý.
• Zvyšky pokrmov a vody negativne ovplyvňujú funkciu ovládacieho panela a ovládaci panel nemusi byť plne funkčný.
• Varnů dosku vyčistite po každom vareni, aby sa zvysky pokrmov pri dalšom vareni nepripiekli.
  Vlažnú varnu dosku čistite čistiacim prostriedkom a papierovým obrúskom. Potom varnu dosku otrite vlhkou handričkou a mäkkou handričkou ju vytriete do sucha.
• Ak by varná doska bola príliš horúca, mohli by sa na nej objaviť škvrny.
• Na varnel doske nikdy nenechávalte zvyšky člstiaceho prostriedku, ktoré by mohli zafarbit sklo.
• Kovovolesklé sfarbenie spôsobí použitie nevhodných čistiacich prostriedkov alebo odretie dnom varnych nádob.
• Toto sfarbenie sa odstraňuje velmi třažko. Na čistenie používajte iba čistlace prostriedky, ktoré sú vhodné na sklokeramicky povrch.
• Pripadné pripečené zvyšky pokrmov alebo vrstvu mastnoty odstráňte škrabkou na sklo.
• Varnů dosku čistite iba ostrím škrabky. Držiakom škrabky by ste mohli poškriabať povrch.
  POZORI Škrabka je veľmi ostrá! Hrozí nebezpečenstvo poranenia! Poškodené ostrie ihned vymeňte.
• Po čistení škrabku zaistite a uložte mimo dosahu detí.

SK

concept

concept

SK

INŠTALÁCIA SPOTREBIČA

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednost za inštaláciu prístroja má kupujúci, nie výrobca.
• Výrobca nenesie žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Umiestnenie prístroja do vhodného nábytku zaistí jeho správne fungovanie.
• Spotrebič sa instaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče, alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 7.
• Kuchynský nábytok musi byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám minimálne 120 °C. Materiály a použité lepidlá musia odolať teplu z prístrojov podľa normy ČSN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajů uvedenej norme, sa môžu zdeformovať alebo odlepiť.

Pri inštalácii pristroja dodržujte nasledovný postup:

1. Pred prvým použitim odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery pre výrez v pracovnej doske s minimálnou hrúbkou 38 – 40 mm, ktorá musí byť z tepelne odolného materiálu, sú vyobrazené na Obr. 7.
3. Po bokoch varnej dosky nechajte minimálne 50 mm medzeru od okolitých predmetov a skriniek. Aj za varnou doskou nechaite minimálne 50 mm medzeru.
4. Nad varnú dosku odporúčame inštalovať odsávač pár. Minimalna vzdialenosť odsávača pár nad varnou doskou by mala byť 600 mm -- podľa typu odsávača.
5. Ak nad varnou doskou bude iba samostatná skrinka bez odsávača pár, minimálna vzdialenost skrinky nad varnou doskou by mala byt 760 mm.
6. Z dovoudu učinnej cirkulacie vzdchu musi byt spotrebič umiestnený podla rozmerov na Obr. 8 a skrinka musi byt konštruvanať tak, aby do jej spodnej časti mohlo prúdíl vzduch, odporučame do spodného sokla umiestníť odvetrăvaciu miežku. Pod varnou doskou musi byt medzera minimálne 50 mm, zadnou stenou skrinky medzera minimálne 20 mm a pod pracovnou doskou musi byt odvetrăvacia medzera min. 5mm, v idealnom pripade, ak to konštrukcia skrinky umožňuje, aj viac (Ibr. 8).
7. Ak je pod varnou doskou umiestnený spotrebić, musi byt medzi týmito spotrebičmi medzera aspoň 50 mm.
8. Ak je varná doska umiestnená nad kuchynskou zásuvkou, musí byt' medzi obsahom kuchynskej zásuvky a varnou doskou dodržaná minimálna vzdialenost 50 mm.
9. Varnú dosku nasuňte na okraj pracovnej dosky a privodný kábel prestrčte cez pracovnú dosku skrinky tak, aby po instalácii bola pristupná jej svorkovnica.
10. Varnú dosku opatrne umiestnite do výrezu v pracovnej doske. Dbajte, aby sa nepricvikol privodný kabel.
11. V spodnej časti sklokeramickej dosky je tesnenie proti zatekaniu kvapalin. Po umiestnení varnej dosky do výrezu v pracovnej doske by nemala byť medzera medzi hranou pracovnej dosky a varnou doskou mensia než 3 mm (Obr. 9).
12. V požadovanej polohe zaistite zospodu varnu dosku k pracovnej doske prichytkami (Obr. 10), ktoré sù súčastou balenia.
13. Privodný kábel pripojte do svorkovnice a potom zapnite príslušný istič.

Obr.8

34

SK

concept

concept

SK

Demontáz

- Spotrebič môže pripojit'iba kvalifikovaný odborník!

- Používajte iba rozvody elektrického napätia s ochranným vodičom PE.

• Ak je spotrebič pripojený priamo do elektrickej siete, musi byť istený isticom, ktorý zodpovedá prúdovému isteniu na typovom štítku spotrebiča.
• Overte, či pripojené napätie a prúdové istenie zodpovedá výkonovým hodnotám na typovom štitku spotrebiča. Hlavne pri jednofázovom pripojení (230 V) by mohlo dôjst k preťaženiu inštalovaného elektrického obvodu,
• V prípade pripojenia varnej dosky do elektrickej siete jednofázovo (pozri Zapojenie svorkovnice spotrebiča) nemožno využit všetky varné zóny na maximálny výkon. Varná doska automaticky znižuje prikon jednotlivých varných zón, aby nedošlo k výkonovému pretaženiu príslušného ističa.
• Na pripojenie do elektrickej siete odporúčame použit samostatne istený elektricky obvod.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobit požiar z prehriatia.
• Svorkovnica privodného kabla alebo prislušný istič spotrebiča musia byť volne pristupné aj po instalácii.
• Elektrickú bezpečnosť spotrebiča možno garantovať iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávného ochranného spojenia.
• Privodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi časťami spotrebiča a nebol deformovaný a nadmerne ohýbaný.
• V pripade odpojenia varnej dosky od elektrickej siete dôjde k vynulovaniu všetkých nastavených parametrov a k uzamknutiu ovládania varnej dosky.

• Varná doska je už z výroby opatrená privodným káblom. Ak by bola z dôvodu poškodenia privodného kábla nutná jeho výmena, na Obr. 11 alebo na Obr. 12 je vyobrazené zapojenie svorkovnice.
• Privodný kabel treba nahradit' káblom rovnakého typu s príslušným prierezom vodičov.
• Po pripojení nového privodného kábla do svorkovnice kábel zaistite proti vytrhnutiu zo svorkovnice.
• Pri inštalácii spotrebiča do výrezu v pracovnej doske a následnému pripojeniu do elektrickej siete postupujte rovnakym spôsobom, ako je opisané vyššie.

Jednofázové zapojenie svorkovnice varnej dosky 3-žilovým prívodným káblom (230 V)

Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 4 mm ^2 .

RIEŠENIE PROBLÉMOV

Popis poruchy Možná pričina Riešenie
Pri zapnuti varnej dosky zareaguje istenie domácej elektroinštalácie	Prúdové zaťaženie je pre domácu elektroinštaláciu príliš vysoké.	Skontrolujte, či príkon všetkých zapnutých spotrebičov neprekračuje maximáline zaťaženie domácej elektroinštalácie. Overte, či pripojené a prúdové istenie zodpovedá vykonovým hodnotám na typovom štitku spotrebica.
Po stlačení tlačidla na zapnutitv/vypnutitiv varnej dosky sa varná doska zapne, ale displej pri jednotlivých varných zónach nefunguje	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika ovladania	Nutná výmena elektroniky ovladania. Obrátte sa na autorizovaný servis.
Po nastlavení výkunového stupňa varnej zóny varná zóna nehreje	Prehriatie varnej zóny	Teplota varnej zóny je príliš vysoká. Skontrolujte, či funguje ochladzovaci ventilátor, który je umiestnený v spodnej časti varnej dosky. Ak je ventilátor funkčný, obrátte sa na servis.
	Nefunkčný ochladzovací ventilátor	Nutná výmena ochladzovacieho ventilátora. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
Varná zóna hreje, ale displej nefunguje	Nefunkčná elektronika ovladania alebo elektronika napájania	Znova stlačte tlačidlo na zapnutitie a vypnutitie varnej dosky a znova nastavte jednotlivé varné zóny.

SK

concept

concept

SK

Popis poruchy Možná pričina Riešenie
Počas varenia sa varná doska vypne	Došlo k neúmyselnému stlačeniu tlačidla na zapnutle/vypnutie	Znova stlačte tlačidlo na zapnutle a vypnutle varnej dosky a znova nastavte jednotlivé varné zóny.
Po postavení varnej nádoby na varnú zónu displej príslušnej varnej zóny ukazuje symbol „U“ (varná zóna nehreje)	Použity riad nie je vhodný na indukčné varenie	Overte, či použitý riad je vhodný na indukčné varenie - priložením magnetu k dna riadu.
	Menší priemer dna nádoby než je varná zóna	Skontrolujte, či dno nádoby nemá menší priemer než varná zóna.
	Prehriatie nádoby	Nádobu nechajte vychladnút. Potom položte nádobu na varnú zónu a pokračujte vo varení. Ak aj po dašom zapnutí a vypnutí varnej zóny pri varnej zone stale svieti na displeji symbol „U“, varnú dosku úplne vypnite, 20 sekůnd počkajte a dosku znova zapnite.
	Nefunkčná hlavná elektronika	Nutná výmena hlavnéj elektroniky. Obrátte sa na autorizovaný servis.
Praskliny alebo trhliny na sklokeramickej doske	Na varnú dosku padla varná nádoba, ktorá poškodila sklokeramicků varnú dosku	Varnú dosku Ihned’vypnite stlačením tlačidla na zapnutie/vypnutie, alebo príslušným ističom, varnú dosku odpojte od elektrickej siete. Obrátte sa na autorizovaný servis.

Prevádzkové zvuky spotrebiča

Technológia indukčného ohrevu je založená na určitých vlastnostiach kovových materiálov, keď sa ocitnú pod vplyvom vysokofrekvenčného vlnenia. Za určitých okolností sa tieto vibrácie môžu prejaviť slabými zvukmí, ktoré nesignalizujú poruchu. Sú to napr.:

Hlboke brucanie ako pri transformátore	Tento zvuk sa objavuje pri varení na vysokom stupní výkonu. Jeho pričinou je veľké množstvo energie, ktoré sa prenáša z varnej dosky na varnú nádobu. Tento zvuk zmizne alebo zoslabne, ak varnú zónu prepnete na nižší výkon.
Piskanie	Tento zvuk sa objavuje vácšinou pri prázdnej varnej nádobe. Zmizne, keď do nádoby nalejete vodu alebo do nej vložite potraviny.
Vysoké piskavé tóny	Tieto zvuky sa objavujú hlavne pri varných nádobách, ktoré sa skladajú z viacerých vrstiev rôznych materiálov, pri maximálnom vyhrevnom vykone. Tento efekt nemá vplyv na vysledok varenia. Toto piskanie zmizne alebo zoslabne, ak sa zníži výkon.
Praskanie	Tento zvuk sa objavuje pri varných nádobách, ktoré sa skladajú z niekolkých vrstiev rôznych materiálov. Zvuk vyvolávajú vibrácie na spojovacích plochách rôznych vrstiev. Tento zvuk závisí od varnej nádoby. Může sa meníť podľa množstva a druhu potravin, ktoré sa v nádobe varia.
Zvuk ventilátora	Pre správny chod elektroniky je nevyhnutné, aby fungovala pri trvale kontrolovanej teplote. Preto je varná doska vybavená ventilátorom, ktorý sa podľa nameranej teploty može nastavit na rôzne stupne výkonu. Ventilátor može byť v činnosti aj po vypnuti varnej dosky, ak je nameraná teplota stále príliš vysoká.

HLÁSENIA PORÚCH

Kód Popis chyby Možná príčina
E1	Porucha keramického snímača teploty doska - rozpojený obvod.	Skontrolujte pripojenie alebo vymeňte snímač teploty keramickej dosky.
E2	Zlyhanie snímača teploty keramickej dosky - skrat
E7 Zlyhanie snímača teploty keramickej dosky
C1 Senzor s vysokoteplotnou keramickou doskou.		Počkajte, kým sa teplota keramickej dosky vráti na normalnu hodnotu. Dotknite sa tlačidla „ON/OFF“, aby ste spotrebič vypli a zapli
E3 Porucha snímača teploty IGBT - rozpojený obvod.		Odstránte napájaciu dosku.
E4 Porucha snímača teploty IGBT - skrat
C2 Vysokoteplotný IGBT.		Počkajte, kým sa teplota IGBT vráti na normalnu hodnotu. Dotknite sa tlačidla „ON/OFF“, aby ste jednotku reštartovali. Skontrolujte, či ventilátor beží bez problémov. Ak nie, vymeňte ventilátor
EL Napájacie napátie je vyššie ako menovité napátie.		Skontrolujte, či je napájanie normalne. Zapnutie napájania po zapnutí je normalne.
EH Napájacie napátie je vyššie ako menovité napátie.
EU Chyba komunikácie.		Znovu zapojte spoj mezi deskou displeje a deskou napájení. Vymeňte desku napájení nebo desku displeje.

SK

concept

concept

PL

Produktové informácie podla smernice EU 66/2014 pre domáci trh v rámci EU

Označenie modelu IDV4530
Typ varnej dosky		Vstavaná varná doska
Počet varných zón 2
Technológia ohrevu indukcia
Priemer kruhových varných zón (∅) HORNÁ 18 cm
	SPODNÁ 18 cm
V prípade nekruhových povrchov varných zón: Dĺžka a širka, ak ide o využitelnú plochu na varnů zónu alebo plochu s elektrickým ohrievaćom, zaokrúhlená na najbližích 5 mm.		38,5 x 18 cm
Spotreba energie varných zón (EC electric cooking)		191,1 Wh/kg
Spotreba energie varnej dosky (EC electric hob)		191,1 Wh/kg

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materialov a starych spotrebičov,
• Skatulu od pristroja môžete dať do zberu triedeného odpadu.
• Plastové vrecuška z polyetylénu (PE) odovzdajte do zberu na recykláciu.

SK Zoznam servisných stredisiek

Názov Ulica PSC Mesto Telefón E-mail

CONCEPT Hurbanova 911 01 Trenčin [phone] [e-mail] Slovensko s.r.o. 1563/23

Polska
