INSTRUKCJA OBSŁUGI IDV4530 Concept

Płyta indukcyjna do zabudowy

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały czas jego użytkowania.

Przed pierwszym uzyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz następne zachowanie jej. Prosimy zadbać o to, aby również inne osoby, które będą obchodziły się z produktem, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Podziękowanie

Parametry techniczne

Ważne przestrogi

Opis produktu

Opis panelu sterowania

Gotowanie na indukcji

Pożyteczne wskazówki dotyczące gotowania

Rady i wskazówki dotyczące oszczędności energii

Instrukcja obsługi

Zaawansowane funkcje urządzenia

Czyszczenie i konserwacja

Instalacja urządzenia

Rozwiązywanie problemów

Komunikaty o błędzie

Ochrona środowiska

PARAMETRY TECHNICZNE
Napięcie 220–240 V – 50/60 Hz
Maks. pobór mocy 3 500 W
Średnica i pobór mocy przedniej strefy gotowania o 180 mm, 1 800 / 2 000 W (B)
Średnica i pobór mocy tylnej strefy gotowania o 180 mm, 1 800 / 2 000 W (B)
Wymiary i pobór mocy elastycznej strefy gotowania 386 x 180 mm, 3 000 / 3 500 W (B)
Wymiary zewnętrzne (szer. x gl. x wys.) 288 x 520 x 59 mm
Wymiary montażowe (szer. x gl. x wys.)	268 x 500 x 50 mm
Masa	5,2 kg
Poziom mocy akustycznej wentylatora	< 60 dB(A)

Producent zastrzega sobie prawo do ewentualnych zmian technicznych, błędów typograficznych oraz odmienności obrazów bez uprzedniego powiadomienia.

40

41

PL

concept

concept

PL

WAŻNE PRZESTROGI

Po dostarczeniu płyty indukcyjnej

• Natychmiast po dostarczeniu prosimy o sprawdzenie, czy opakowanie i urządzenie nie zostały uszkodzone w czasie transportu.
• UWAGA! Niektóre rogi i krawędzie urządzenia, które po instalacji zostaną ukryte, mogą być ostre! Należy zachować ostrożność, aby uniknąć obrażeń!
• Nie wolno uruchamiać urządzenia, jeżeli jest ono uszkodzone. Należy jak najszybciej skontaktować się z dostawcą.
• Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
• Materiały opakowaniowe należy przechowywać poza zasięgiem dzieci lub zutylizować.
• Urządzenie to musi być zainstalowane zgodnie z obowiązującymi przepisami, może być używane tylko w dobrze wentylowanym pomieszczeniu. Przed instalacją i użyciem urządzenia należy zapoznać się z instrukcją obsługi.

Podczas instalacji

• Urządzenie jest przeznaczone do zabudowy w wycięciu w blacie mebla kuchennego.
• Uszczelka zamontowana na brzegach płyty grzejnej zapobiega przenikaniu płynów pod płytę grzejną.
• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej.
• Należy upewnić się, że parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego zgadzają się z wartościami podanymi na tablicze znamionowej urządzenia. Należy używać dopływu napięcia elektrycznego tylko z uziemieniem.
• Urządzenie jest przeznaczone do użytku domowego oraz w miejscach takich jak:
• Aneksy kuchenne w sklepach, biurach i innych miejscach pracy.

• Jako urządzenia używane w rolnictwie.

• Jako urządzenia używane przez gości w hotelach, motelach i innych miejscach.

• Jako urządzenia używane w przedsiębiorstwach świadczących nocleg ze śniadaniem.
• Przewody zasilające innych urządzeń elektrycznych nie mogą dotykać gorących pół grzejnych. Może to prowadzić do uszkodzenia izolacji kabli, jak też samej płyty grzejnej.
• Nie wolno dotykać gorących pół grzejnych. Ryzyko oparzeń!
• Wskaźnik ciepła resztkowego „H” informuje, czy pola grzejne są nadal gorące. Nie wolno dopuszczac dzieci do urządzenia. Istnieje ryzyko oparzeń!
• Nie wolno dotykać gorących powierzchni podczas używania, jak również wkrótce po użyciu urządzenia.
• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.
• Nie wolno używać urządzenia, które weszło w kontakt z woda.
• Jeżeli pod urządzeniem znajduje się szuflada, nie wolno w niej przechowywać żadnych folii aluminiowych czy też przedmiotów łatwopalnych lub wybuchowych (np. środków w sprayu). Istnieje ryzyko pożaru lub wybuchu!
• Nie wolno dopuszczac dzieci ani osób ubezwłasnowolnionych do obsługi urządzenia. Urządzenie należy używać poza ich zasięgiem.
  • Dzieciom nie wolno bawić się z urządzeniem.
• Używając urządzenia w pobliżu dzieci, należy zachować szczególnie ostrożność.
• Nie wolno używać urządzenia jako zabawki.
• Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonej sprawności ruchowej, zmysłowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, jeżeli są one nadzorowane lub zapoznały się z instrukcją bezpiecznej obsługi urządzenia i rozumieją zagrożenia.
• W przypadku usterki należy wyłączyć urządzenie oraz odpowiedni wyłącznik instalacyjny.
• Nie wolno zanurzać przewodu zasilającego w wodzie lub innej cieczy.
• Należy regularnie sprawdzać urządzenie oraz przewód zasilający pod kątem uszkodzeń.
• Nie wolno włącać uszkodzonego urządzenia.

PL

concept

concept

PL

• Jeżeli urządzenie nie jest używane, należy zadbać o to, aby wszystkie jego elementy sterujące były wyłączone.
• Nie wolno używać naczyń do gotowania z wygiętym dnem, czy też o mniejszej średnicy dna od zalecanej. Prowadziłoby to do obniżenia sprawności gotowania.
• Jeżeli pomiędzy dnem naczynia i polem grzejnym znajduje się woda, może to prowadzić do powstania pary, a naczynie mogłoby podskoczyć w wyniku działania ciśnienia pary. UWAGA! Istnieje ryzyko obrażeń!
• Należy zadbać o to, aby pola grzejne i dna naczyń były suche.
• OSTRŻEŻENIE: Gotowanie bez nadzoru na płycie grzewczej z użyciem tłuszczu lub oleju może być niebezpieczne i prowadzić do pożaru. NIGDY nie próbuj gasić ognia wodą, lecz wyłącz urządzenie, a następnie przykryj płomień np. pokrywką lub kocem gaśniczym.
• Nie wolno używać naczyń z ubytkami emailii. W miejscu uszkodzenia emailii powstaje wysoka temperatura, która ogrzewa punktowo płytę grzejną. Grozi to uszkodzeniem płyty grzejnej!
• Nie wolno ustawiać naczyń do gotowania na panelu sterowania czy też na brzegu urządzenia. Mogłoby to spowodować jego uszkodzenie.
• Proces gotowania musi być nadzorowany. Krótkotrwały proces gotowania musi być stale nadzorowany.
• Na urządzeniu nigdy nie wolno używać naczyń do gotowania z tworzyw sztucznych czy też z folii aluminiowej.
• Nie wolno klaść na urządzeniu przedmiotów palnych. Istnieje ryzyko pożaru!
• Nie wolno kłaść na urządzeniu jakichkolwiek przedmiotów z metalu. W przypadku niezamierzonego włączenia urządzenia, takie przedmioty mogłyby ogrzać się bardzo szybko, powodując oparzenia!
• OŚTRZEŻENIE: Jeśli powierzchnia jest uszkodzona, w przypadku płyt z powierzchnią ceramiczną lub podobnym materiałem chroniącym części pod napięciem, należy wyłączyć urządzenie, aby uniknąć porażenia prądem.

• Nie wolno używać urządzenia jako blatu roboczego czy też jako powierzchni do odkładania przedmiotów!

• Należy utrzymywać urządzenie w czystości. Resztki jedzenia mogłyby zapalić się na włączonym urządzeniu i spowodować pożar!

• Metalowe przedmioty, takie jak noże, widelce, łyżki i pokrywki, nie powinny być umieszczane na powierzchni płyty, ponieważ mogą się rozgrzać.
• W trakcie gotowania mogą takie dania jak zupy, sosy lub napoje bardzo szybko ogrzać się i wyciec. Z tego względu zalecamy gotowanie takich dań ostrożnie, wybranie właściwych dla nich ustawień oraz mieszanie przez cały czas ich gotowania.
• Podczas frytowania lub smażenia dań należy ich cały czas pilnować. W przypadku przegrzania oleju istnieje ryzyko pożaru!
• Tłuszczy i olejów nigdy nie wolno ogrzewać bez nadzoru. Przegrzany olej lub tłuszcz może się bardzo szybko zapalić. Istnieje ryzyko pożaru!
• Urządzenie nie jest przeznaczone do sterowania za pomocą zewnętrznego wyłącznika czasowego lub oddzielnego systemu zdalnego sterowania.
• W przypadku zapalenia się oleju nigdy nie wolno gasić go wodą. Naczynie należy natychmiast przykryć pokrywką lub talerzem. Urządzenie należy wyłączyć, a odczekać na ostygnięcie naczynia na nim.
• Nie wolno używać akcesoriów innych niż zalecanych przez producenta.
• Nie wolno używać akcesoriów o uszkodzonym wykończeniu powierzchni, zużytych lub z innymi wadami.
• Do czyszczenia nie wolno używać środków czyszczących wywołujących korozję. Regularna konserwacja i czyszczenie przedłużają żywotność urządzenia.
• Ćzyszczenie i konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem.

PL

concept

concept

PL

UWAGAI

• Urządzenie spełnia wymagania dyrektywy dotyczącej bezpieczeństwa i kompatybilności elektromagnetycznej, mimo to w zasięgu urządzenia nie powinny znajdować się osoby z rozrusznikiem serca. Nieprawidłowe działanie mogłoby wystąpić także u innych urządzeń, takich jak np. aparaty słuchowe.
• Do włączonego urządzenia nie wolno zbliżać przedmiotów wrażliwych na działanie pola magnetycznego (kart płatniczych, pamięci USB, dysków twardych itp.).

Ewentualne usterki

• Napraw urządzenia i ingerencji w niego może dokonywać tylko specjalista posiadający odpowiednie kwalifikacje.
• Podczas napraw i ingerencji urządzenie musi być odłączone od sieci elektrycznej. Należy wyłączyć odpowiedni wyłącznik instalacyjny.
• Jeżeli przewód zasilający zostanie uszkodzony, należy skontaktować się z autoryzowanym serwisem.

Nieprzestrzeganie wskazówek producenta może prowadzić do nieobjęcia gwarancją ewentualnej naprawy.

OPIS PRODUKTU

1 Góma strefa gotowania
2 Dolna strefa gotowania
3 Strefa Flexi
4 Szklana płyta grzewcza
5 Panel sterowania

OPIS PANELU STEROWANIA

1 Przycisk włączania/wyłączania
2 Przycisk ustawiania timera
3 Przycisk funkcji POWERBOOST
4 Regulacja mocy/czasu
5 Przycisk wyboru strefy gotowania
6 Zawieszenie
7 Przyciski aktywacji/dezaktywacji zabezpieczenia przed dziećmi
8 Ustawienie strefy Flexi

PL

concept

concept

PL

GOTOWANIE NA INDUKCJI

Co oznacza gotowanie na indukcji?

Gotowanie na indukcji opiera się na zupełnie innej zasadzie niż zwykle sposoby ogrzewania. Ciepło jest wytwarzane przez indukcję bezpośrednio w naczyniu, przy czym pole grzejne pozostaje zimne. W porównaniu do innych metod ogrzewania, ten sposób ma szereg zalet:

1. Oszczędność czasu podczas gotowania i pieczenia

Ogrzewa się nie płyta szklano-ceramiczna, ale bezpośrednio naczynie. Brak jest dużych strat cieplnych, wobec czego sprawność jest wyższa niż w innych metodach ogrzewania.

2. Oszczedność energii

Udowodniono, że w przypadku gotowania na indukcji zużywa się mniej energii elektrycznej niż w innych metodach gotowania.

3. Kontrolowany dopływ ciepla i większe bezpieczeństwo

Płyta grzejna przekazuje ciepło albo przerywa jego dopływ bezpośrednio po ustawieniu mocy. Gdy tylko zdejmiemy naczynie z płyty grzejnej, ogrzewanie zostaje wstrzymane, bez konieczności uprzednego wyłączania pola grzejnego. Po skończeniu gotowania, na płycie szkłano-ceramicznej pozostaje tylko ciepło resztkowe pochodzące od nacznia. Mimo to nie zalecamy pozostawianie na płycie jakichkolwiek przedmiotów bez nadzoru.

Uwaga:

Aby zapobiec niezamierzonemu ogrzewaniu, np. po polożeniu metalowych narzędzi na płycie grzejnej, system uaktywnia się dopiero od określonej wielkości dna naczynia.

POŻYTECZNE WSKAZÓWKI DOTYCZĄCE GOTOWANIA

Ustawienia stopni mocy opisanych poniżej są tylko przykładowe. Dokładne ustawienie stopni mocy do gotowania jest uzależnione od kilku czynników, poczynając od użytego naczynia oraz ilości przygotowywanych potraw. Warto wypróbować płytę indukcyjną, aby stopniowo wykryć, które ustawienia stopni mocy najbardziej nam odpowiadają.

Przykładowe ustawienia stopni mocy:

a) Stopień 1–2 jest przeznaczony do:

• Utrzymywania płynów w stanie umiarkowanego wrzenia.
• Wolnego ogrzewania bez ryzyka przypadenia,
• Rozpuszczania masła, czekolady itd..
• Rozmrażania,
• Gotowania małej ilości płynu.

b) Stopień 3–4 jest przeznaczony do:

• Intensywnego gotowania,
• Utrzymywania wrzenia większej ilości płynu.
  • Duszenia potraw.

c) Stopień 5–6 jest przeznaczony do:

• Naleśników.

d) Stopień 7–8 jest przeznaczony do:

• Gotowania makaronu.

e) Stopień 9 jest przeznaczony do:

• Przygotowywania potraw wymagających szybkiego podgrzania i wysokiej temperatury (np. befsztyki, kotlety, smażone ziemniaki itp.),
  • Doprowadzania wody lub zupy do wrzenia,
• Rozgrzewania potraw przed przełączeniem na niższy stopień,

48

Gotowanie metodą indukcji odbywa się przy wykorzystaniu magnetycznych właściwości materiału do generowania ciepła. Z tego powodu materiał naczyń musi zawierać żelazo. Na dnie gamków lub patelní należy odszukać symbol indukcji (Rys. 1), ewentualnie sprawdzić, przykładając magnes, czy naczynie jest magnetyczne (Rys. 2).

Rys. 1 Rys. 2

Jeśli nie mamy możliwości sprawdzenia dna garnków i patelni magnesem:

1. Do naczynia, które chcemy sprawdzić, wlewamy troche wody.
2. W przypadku, gdy na panelu sterowania przy odpowiednim polu grzejnym nie miga symbol „U”, a woda w naczyniu jest ogrzewana, naczynie nadaje się do gotowania na indukcji.

Do gotowania na indukcji nie nadają się naczynia wykonane z wymienionych niżej materiałów:

• czysta stal nierdzewna.
• aluminium lub miedź.
• bez podłoża magnetycznego,

• szkło, drewno, kamionka.
  • porcelana, ceramika itd.

• Nie wolno używać naczyń z wygiętym dnem (Rys. 3), powoduje to zmniejszenie sprawności i wydłużenie czasu gotowania.

• Nektóre garnki i patelnie dostępne na rynku nie nadają się do gotowania indukcyjnego, ponieważ mają tylko część dna wykonaną z materiału ferromagnetycznego i część z innego materiału. Obszary te mogą nagrzuwać się na różnych poziomach lub z mniejszą mocą. W niktorych przypadkach, gdy dno jest wykonane głównie z materiałów nieferromagnetycznych, płyta może nie rozpoznąć patelnii i dlatego może nie włączyć strefy gotowania.

Rys. 3

- Na każdym polu grzejnym należy używać naczyn właściwej wielkości. Średnica dna garnka lub patelni winna odpowiadać wielkości pola grzejnego (Rys. 4).

Rys. 4

- Do małej ilości potrawy użyjemy małego garnka. Duży i tylko częściowo napelniony garnek wymaga dużo energii. - Garnki i patelnie zawsze przykrywamy odpowiednią pokrywką. Gotując bez pokrywki, zużywamy dużo więcej energii.

PL

concept

concept

PL

• Gotujemy potrawy przy małej Iłości wody lub tłuszczu. Dzięki temu oszczędzamy energię. Podczas gotowania warzyw zostają zachowane witaminy i składniki mineralne.
• Na początku gotowania ustawlamy najwyższy stopień mocy pola grzejnego, a po nagrzaniu moc pola grzejnego zmniejszamy.

Przykłady możliwych uszkodzeń

- Szorstkle dna gamków i patelni mogą porysować płytę grzejną. Dlatego należy sprawdzać dna naczyń. Garnków lub patelni z szorstkim dnem nie przesuwamy na płycie grzejnej, ale podnosimy i następnie umieszczamy w nowym miejscu (Rys. 5). W ten sposób unikamy porysowania płyty grzejnej.

Rys. 5

• Sól, cukier i ziarnka piasku (np. po czyszczeniu warzyw) mogą porysować płytę grzejną. Nie wolno używać płyty grzejnej jako blatu roboczego lub powierzchni do odkładania przedmiotów!
• Cukier i potrawy o wysokiej zawartości cukru w kontakcie z płytą grzejną powodują jej uszkodzenie. Wykipiałe potrawy tego rodzaju natychmiast usuwamy skrobakiem do szyb.

UWAGA! Skrobak do szyb jest ostry i może spowodować poranienia!

- Następne uszkodzenia nie wpływają na działanie ani moc płyty grzejnej.

Plamy
Przypieczone resztki cukru lub potraw o wysokiej zawartości cukru.

Zabarwienie
Zabarwienia w kolorze połysku metalowego powstające po użyciu nieodpowiednich środków czyszczących, albo w wyniku ścierania dna naczyń.

Rysy
Rysy spowodowane przez ziarenka soli, cukru lub piasku, ewentualnie przez szorstkie dna naczyn.

Uszkodzenie wzoru
Uszkodzenie powstające w następstwie użycia nieodpowiednich środków czyszczących.

- Poniższe uszkodzenia powstały w wyniku nieodpowiedniej konserwacji płyty grzejnej, a więc nie są objęte gwarancją. Nie chodzi o problemy techniczne urządzenia.

INSTRUKCJA OBSŁUGI

• Na płycie grzejnej są oznaczone miejsca – elektryczne pola grzejne, które są przeznaczone tylko do gotowania. Średnice pół grzejnych wywodza się z najczęściej występujących wymiarów naczyń.
• Ogrzewana jest tylko powierzchnia wewnątrz oznaczonej średnicy pół grzejnych, inne części powierzchni płyty pozostają względnie chłodne i można je wykorzystać do odstawiania naczyń.
• Przegrzaniu pola grzejnego pod płyta szklano-ceramiczną zapobiega czujnik temperatury.
• Palący się symbol „H”, który może pojawic się w pozycji wskaznika ustawionej mocy pola grzejnego, sygnalizuje podwyższoną temperaturą pola grzejnego po wyłączeniu (ciepło resztkowe). Symbol zqaśnie, gdy tylko nastąpi schłodzenie pola grzejnego i już nie ma ryzyka oparzenia.
• Wartości mocy poboru pół grzejnych można ustawiać w zakresie 9 stopni, które są włączane odpowiednimi przyciskami dotykowymi na panelu sterowania. Po każdym naciśnięciu przycisku zabrzmi piknięcie. Reakcja na naciśnięcie przycisku wynosi 1 sekundę. Przez ten czas należy trzymać palec na odpowiednim przycisku.

Uwaga:

• Sterowanie dotykowe uaktywnia się po przyłożeniu palca do odpowiedniego przycisku na płycie szklano-ceramicznej.
• Do obsługi przycisków dotykowych należy użyć całej opuszki palca, a nie tylko jego koniuszka (Rys. 6),
• Panel sterowania należy utrzymywać w czystości i suchy. Nawet niewielka ilość wody na panelu sterowania może spowodować trudności w obsłudze przycisków. Nie wolno kłaść żadnych przedmiotów na panelu sterowania pola grzejnego.
• Sterowanie dotykowe nie reaguje na ciemne, matowe kolory (do obsługi przycisków nie należy używać czarnych rękawic).
• Należy dopilnować, aby nie doszło do niechcianego włączenia urządzenia. Istnieje ryzyko oparzeń!

Rys. 6

Przed pierwszym użyciem

Przed rozpoczęciem używania nowego urządzenia należy go, ze względów higienicznych, przetrzeć wilgotną szmatką.

Włączenie płyty grzejnej

Naciskając i przytrzymując przez 3 sekundy przycisk do włączenia/wyłączenia (5), włączamy płytę grzejną.

Włączenie pola grzejnego

1. Naciśnij symbol wyboru strefy gotowania (5) na panelu sterowania, aby ją aktywować. Na wyswietlaczu pola grzejnego miga „-” dla wybranego pola grzejnego.
2. Ustaw żądany poziom mocy, naciskając przycisk regulacji mocy (4) w zakresie od 1 do 9.

Uwaga:

• Potrzebny stopień mocy pola orzełnego można zmieniać w dowolnej chwili w trakcie gotowania.
• Jeżeli w ciągu 1 minuty od włączenia płyty indukcyjnej nie ustawimy żadnego potrzebnego stopnia mocy, wtedy płyta indukcyjna automatycznie wyłączy się.
• W przypadku, gdy na wyświetlaczu panelu sterowania (4) pali się symbol „U”, oznacza to, że średnica dna naczynia jest zbyt mała, albo użyte przez nas naczynie nie nadaje się do gotowania na indukcji. Należy zobaczyć dno naczynia, aby sprawdzić, czy naczynie nadaje się do gotowania na indukcji.
• Do gotowania użyjemy mniejszego pola grzejnego, albo naczynia o większej średnicy dna, ew. użyjemy naczynia nadającego się do gotowania na indukcji.

PL

concept

concept

PL

Wyłączenie pola grzejnego

1. Naciśnij symbol wyboru strefy gotowania (5), aby ją aktywować (numer wybranej strefy miqa).

2. Naciśnij przycisk regulacji mocy, aby stopniowo ustawić moc na 0,

Uwada:

- Po wyłączeniu pola grzejnego na wyświetlaczu może pojawić się symbol „H” ostrzegający przed jeszcze gorącym użytym polem grzejnym, które może spowodować oparzenia.

- Symbol „H” znika, gdy tylko powierzchnia użytego pola grzejnego schłodzi się do bezpiecznej temperatury (nie jest gorąca w dotyku).

- W przypadku, gdy na wyswietlaczu pali się symbol „H”, można wykorzystać ciepło resztkowe np. do podgrzania innego naczynia do gotowania.

Wyłączenie płyty grzejnej

- Naciśnięcie przycisku do włączenia/wyłączenia (5) spowoduje wyłączenie płyty indukcyjnej. Wszystkie ustawienia zostaną wyzerowane.

- Po wyłączeniu płyty indukcyjnej na wyświetlaczu może pojawić się symbol „H“, ostrzegający przed jeszcze gorącymi niektórychi polami grzejnymi, które mogą spowodować oparzenia! Nie wolno dotykać tych pół grzejnych!

Uwaga:

- W przypadku, gdy wszystkie pola grzejne są wyłączone, a w ciągu 1 minuty nie nastąpi żaden dotyk na panelu sterowania, wtedy płyta indukcyjna automatycznie wyłącza się.

- Automatyczne wyłączenie (ograniczenie czasu gotowania) poszczególnych pół grzejnych jest ustawione ze względów bezpieczeństwa na: 8 godzin (przy ustawionym stopniu mocy 1-3), 4 godziny (przy ustawionym stopniu mocy 4-6) lub 2 godziny (przy ustawionym stopniu mocy 7-9).

- Automatyczne wyłączenie płyty indukcyjnej nastąpi także w przypadku, gdy jakiekołwiek pole grzejne nawet po 2 minutach nie wykryje żadnego naczynia do gotowania.

ZAAWANSOWANE FUNKCJE URZĄDZENIA

Funkcja POWERBOOST

1. Naciskając i przytrzymując przez 3 sekundy przycisk do włączenia/wyłączenia, włączamy płyte orzejna.

2. Poprzez wciśnięcie symbolu pola grzewczego (5) zostaje ono zaktywizowane (miga cyfra wybranego pola)

3. Naciśnięcie przycisku (3) spowoduje uaktywnienie funkcji do zwiększenia mocy (POWERBOOST), a na wyświetlaczu panelu sterowania będzie widniał symbol „P.“ sygnalizujący, że wybrane pole grzejne jest aktywowane przy maksymalnej mocy.

4. Aby wyłączyć funkcję POWERBOOST, należy nacisnąć przycisk (5), aby wybrać strefę, dla której chcesz wyłączyć tę funkcję, a następnie naciśnij przycisk (3). Pole grzejne przejdzie do takiego stopnia mocy, jaki ustawiono przy nim przed uaktywnieniem funkcji POWERBOOST.

5. Ikona „b” zniknie z wyświetlacza. Funkcja POWERBOOSTER jest tym samym wyłączona.

Uwaga:

- Z funkcji POWERBOOST można korzystać przy dowolnym polu grzejnym.

- Jeśli w ciągu 5 minut od uaktywnienia funkcji POWERBOOST nie nastąpi żadna zmiana mocy wybranego pola grzejnego, to pole grzejne przejdzie do takiego stopnia mocy, jaki ustawiono przy nim przed uaktywnieniem funkcji POWERBOOST.

- W przypadku, gdy przed uaktywnieniem funkcji POWERBOOST wartość stopnia mocy przy wybranym polu grzejnym ustawiono na „0”, to po 5 minutach braku czynności nastąpi przełączenie mocy pola grzejnego na „9”.

Funkcja Blokady dostępu dzieci

Funkcja zapobiega przypadkowemu włączeniu pół grzejnych.

1. Aby zablokować panel sterowania, naciśnij i przytrzymaj przycisk (2 i 3) przez kilka sekund.
2. Na wyświetlaczu pojawi się symbol „Lo” (Lock=zablokowane) oznaczający zablokowanie panelu sterowania. Panel sterowania jest zablokowany za wyjątkiem przycisku do włączenia/wyłączenia (1), który jest dezaktywowany.
3. Aby odblokować panel sterowania, należy nacisnąć przycisk do aktywacji/dezaktywacji blokady dostępu dzieci (2 i 3) i przytrzymać go, dopuki nie zabrzmi sygnał akustyczny.
4. Symbol „Lo” znika z wyświetlacza, a panel sterowania jest znowu gotowy do pracy.

Uwaga:

- Jeżeli w czasie aktywnej funkcji blokady dostępu dzieci nastąpi wyłączenie płyty indukcyjnej, wtedy zablokowanie panelu sterowania jest aktywne także po wyłączeniu płyty indukcyjnej. W takim przypadku po włączeniu płyty indukcyjnej blokada dostępu dzieci jest aktywowana, a na wyświetlaczu pojawia się symbol „Lo” (Lock = zablokowane).

Ustawienie czasu gotowania (funkcja minutnika)

Funkcję można ustawić tylko w sytuacji, gdy nie wybrano pola grzejnego do gotowania.

1. W czasie gotowania naciskamy przycisk do ustawienia regulatora czasowego (2). Na wyświetlaczu nad przyciskami pojawi się wartość „10“, która zaczyna migać.
2. Ustaw czas, naciskając przycisk, "lub +". Wskazówka: naciśnij przycisk, "lub +" timera jeden raz, aby zmniejszyć lub zwiększyć czas o 1 minutę. Naciśnij i przytrzymaj przycisk timera, "lub +", aby zmniejszyć lub zwiększyć czas o 10 minut.
3. Po ustawieniu czasu gotowania, ustawiony czas będzie migał na wyświetlaczu przez 5 sekund. Po upływie tego czasu ustawiony czas gotowania zacznie być odliczany.
4. Po upływie ustawionego czasu gotowania, na wyświetlaczu nad przyciskami do ustawienia regulatora czasowego pojawi się „-”, a przez 30 sekund będzie rozbrzmiewał sygnał akustyczny.

Funkcja opóźnionego wyłączenia jednego pola grzejnego

Funkcji opożnionego wyłączenia można użyć do jedna strefa gotowania płyty indukcyjnej.

Ustaw czas, dotykając elementu sterującego timerem „-” lub „+”. Wskazówka: Dotknij przycisku „-” lub „+”. jeden raz, aby zmniejszyć lub zwiększyć czas o 1 minutę. Dotknij i przytrzymaj przycisk „-” lub „+”. aby zmniejszyć lub zwiększyć czas o 10 minut.

CZYSZCZENIE I KONSERWACJA

Szyba płyty indukcyjnej poza polami grzejnymi nie ogrzewa się, wobec czego w tych miejscach nie powinny się przypalać żadne resztki potraw. Oznacza to, że nie trzeba czekać na całkowite schłodzenie się płyty grzejnej, aby ją wyczyścić.

Do czyszczenia płyty grzejnej nie wolno w żadnym wypadku używać urządzeń wysokociśnieniowych lub parowych, może to spowodować uszkodzenia!

• Płyte grzejną należy pielęqnować wyłącznie środkiem przeznaczonym do powierzchni szklano-ceramicznych.
• W przypadku większych zanieczyszczeń należy nanieść na płytę grzejną środek czyszczący odpychający zanieczyszczenia, który ułatwi czyszczenie powierzchni płyty grzejnej.
• Do czyszczenia należy używać tylko środków czyszczących nadających się do powierzchni szklano-ceramicznych.
• W żadnym wypadku nie wolno używać do czyszczenia: szorstkich gąbek, środków ściernych lub agresywnych środków czyszczących (środki w sprayu do czyszczenia piecyków) oraz środków do usuwania plam.
• Należy utrzymywać panel sterowania w czystości! Trzeba dbać na to, aby panel sterowania był zawsze czysty i suchy.
• Resztki potraw i wody wpływają niekorzystnie na funkcje panelu sterowania, a panel sterowania wtedy nie musi działać w pełni poprawnie.
• Płyte grzejną należy czyścić po każdym gotowaniu, aby resztki potraw nie przypiekły się podczas następnego przyrządzania potraw.
• Płyte grzejną schłodzoną do letniej temperatury oczyszczamy środkiem czyszczącym i ręcznikiem papierowym. Następnie przecieramy płyte grzejną wilgotną szmatką, a miękka szmatką wycieramy do sucha.
• Jeżeli płyta grzejna byłaby zbyt gorąca, mogłyby pojawić się na niej plamy.

52

PL

concept

concept

PL

• Na płycie grzejnej nigdy nie zostawiamy resztek środka czyszczącego, gdyż mogłyby one zabarwić szybę.
• Zabarwienia w kolorze połysku metalowego pojawiają się po użyciu nieodpowiednich środków czyszczących, albo w wyniku ścierania dna naczyń.
• Takie zabarwienia jest bardzo trudno usunąć. Do czyszczenia należy używać tylko środków czyszczących nadających się do powierzchni szklano-ceramicznych.
• Ewentualnie przypieczone resztki potraw albo warstwę tłuszczu należy usunąć skrobakiem do szyb.
• Płyte grzejną należy czyścić tylko ostrzem skrobaka. Czyszczenie uchwytem skrobaka mogłoby uszkodzić jej powierzchnię.
• UWAGA! Skrobak jest bardzo ostryl Istnieje ryzyko obrażeń Uszkodzone ostrze należy natychmiast wymienić.
• Po zakończeniu czyszczenia należy zabezpieczyć skrobak, przechowując go poza zasięgiem dzieci.

INSTALACJA URZĄDZENIA

• Uszkodzenia spowodowane nieprawidłową instalacją nie są objęte gwarancją.
• Odpowiedzialność za instalację urządzenia ponosi kupujący, a nie producent.
• Producent nie ponosi żadnej odpowiedzialności za szkody wyrządzone osobom lub zwierzętom ani za uszkodzenie rzeczy wynikające z nieprawidłowej instalacji.
• Aby zapewnić prawidłowe działanie urządzenia, należy umieścić go w odpowiednim meblu.
• Urządzenie jest przeznaczone do zainstalowania w typowej zabudowie kuchennej przeznaczonej do urządzeń zabudowywanych albo w odpowiednio dostosowanych meblach o wymiarach pokazanych na Rys. 7.
• Mebel kuchenny musi być wykonany z odpornych termicznie materiałów wytrzymujących temperatury co najmniej do 120°C. Materiały i zastosowane kleje muszą być odporne na ogrzewanie się urządzenia, zgodnie z normą ČSN EN 60335-2-6. Materiały i kleje niespelniające wymagań powyższej normy mogą ulec odksztalceniu lub odklejenu.

Instalację urządzenia należy przeprowadzić w poniższych krokach:

1. Przed pierwszym użyciem należy usunąć z urządzenia wszystkie materiały opakowaniowe i marketingowe.
2. Wymagane wymiary do wykonania wycięcia o minimalnej grubości 38 – 40 mm w blacie, który musi być wyprodukowany z odpornych termicznie materiałów, są przedstawione na Rys. 7.
3. Po bokach płyty grzejnej należy pozostawić odstęp co najmniej 50 mm od przedmiotów i szafek w otoczeniu. Za płytą grzejna należy również pozostawić odstęp co najmniej 50 mm.
4. Zalecamy zainstalowanie okapu kuchennego nad płytą grzejną. Minimalna odległość okapukuchennego nad płytą grzejną powinna wynosić 600 mm - w zależności od typu wyciągu.
5. W przypadku, gdy nad płytą grzejną będzie się znajdowała tylko pojedyncza szafka bez okapukuchennego, wtedy minimalna odległość szafki nad płytą grzejną powinna wynosić 760 mm.
6. W celu zapewnienia skutecznej cyrkulacji powietrza, urządzenie należy umieścić zgodnie z wymiarami

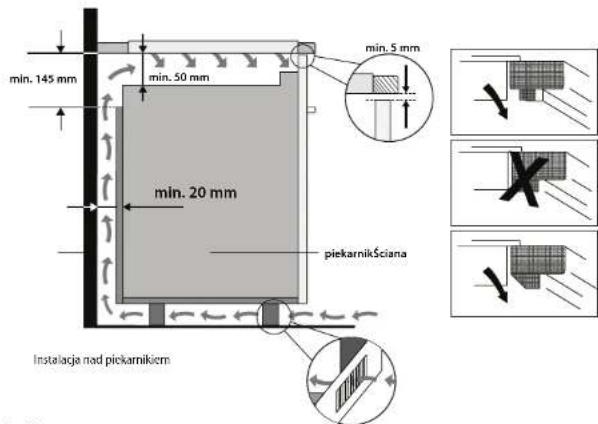

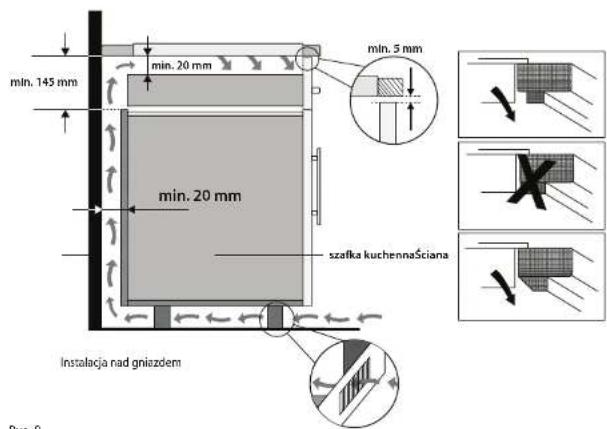

przedstawionymi na Rys. 8, a szafka musi być tak zbudowana, aby do jej dolnej części mogło płynąć powietrze, zalecamy umieszczenie kratki wentylacyjnej w dolnym cokole. Pod płytą grzejną musi być odstep co najmniej 50 mm, za tylną ścianą szafka musi być doch do najmniej 20 mm a szczelina wentylacyjna min. Smm, najlepiej więcej jeśli konstrukcja szafka ni ta pozwala (rys. 8).

1. W przypadku, gdy pod płytą grzejną umieszczono urządzenie elektryczne, należy zapewnić odstęp pomiędzy tymi dwoma urządzeniami co najmniej 50 mm.
2. Jeżeli płyta grzejna jest umieszczona nad szufladą kuchenną, wtedy pomiędzy zawartością szuflady kuchennej i płyta grzejną musi być zachowana minimalna odległość 50 mm.
3. Płyte grzejną należy nasunąć na brzeg blatu oraz przewlec przewód zasilający poprzez blat szafki w taki sposób, aby po zainstalowaniu został zachowany dostęp do jej listwy zaciskowej.
4. Ostrożnie umieszczamy płytę grzejną w wycięciu blatu. Należy uważać, aby nie ścisnąć przewodu zasilającego.
5. W dolnej części płyty szkłano-ceramicznej znajduje się uszczelka zapobiegająca przenikaniu cieczy. Po umieszczeniu płyty grzejnej w wycięciu blatu, szczelina pomiędzy krawędzią blatu i płytą grzejną nie powinna być mniejsza niż 3 mm (Rys. 9).
6. W potrzebnej pozycji należy przymocować płytę grzejną do blatu od spodu za pomocą uchwytów (Rys. 10), które wchodzą w skład dostawy.
7. Podłączamy przewód zasilający do listwy zaciskowej, a następnie włączamy odpowiedni wyłącznik instalacyjny.

Rys. 8

PL

concept

concept

PL

Rys. 10

Demontaż

W razie demontażu urządzenia ważne jest, aby zachować właściwa kolejność kroków:

1. Wyłączyć wyłącznik instalacyjny i odłączyć przewód zasilający od listwy zaciskowej.
2. Poluzować uchwyty mocujące.
3. Wyjąć płytę grzejną, i ostrożnie wyjąć przewód zasilający.

Podłączenie do sieci elektrycznej

• Podłączenie urządzenia może być wykonane tylko przez specjalistę posiadającego odpowiednie kwalifikacje!
• Jeżeli urządzenie jest podłączone bezpośrednio do sieci elektrycznej, musi być zabezpieczone wyłącznikiem instalacyjnym odpowiednim do parametrów zabezpieczenia nadmiarowo-prądowego podanych na tabliczce znamionowej urządzenia.

• Należy sprawdzić, czy parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego są zgodne z wartościami podanymi na tabliczce znamionowej urządzenia. Szczególnie w przypadku podłączenia jednofazowego (230 V) mogłoby wystąpić przeciążenie zainstalowanego obwodu elektrycznego.

• W przypadku jednofazowego podłączenia płyty grzejnej do sieci elektrycznej (zob. Połączenia listwy zaciskowej urządzenia) nie można korzystać z wszystkich pół grzejnych przy maksymalnej mocy. Płyta grzejna automatycznie zmniejsza pobór mocy przez poszczególne pola grzejne tak, aby zapobiec przeciążeniu mocy odpowiedniego wyłącznika instalacyjnego.

• Do podłączenia do sieci elektrycznej zalecamy użycie oddzielnie zabezpieczonego obwodu elektrycznego.
• Należy używać tylko instalacji elektrycznych wyposażonych w przewód ochronny PE.
• Nie wolno używać rozdzielaczy, złączy ani przedłużaczy. Mogłyby one spowodować pożar wynikający z przegrzania.
• Listwa zaciskowa przewodu zasilającego lub odpowiedni wyłącznik instalacyjny urządzenia muszą być łatwo dostępne także po ich zainstalowaniu.
• Bezpieczeństwo elektryczne urządzenia można zagwarantować tylko wtedy, gdy zacisk ochronny urządzenia jest połączony z przewodem ochronnym sieci elektroenergetycznej rozdzielczej.
• Producent nie ponosi odpowiedzialności za szkody na osobach lub mieniu wskutek brakującego czy nieprawidłowego wykonania połączenia ochronnego.
• Przewód zasilający należy umieścić tak, aby nie stykał się on z gorącymi częściami urządzenia i nie był zniekształcany lub nadmiernie zginany.
• Odlączenie płyty grzejnej od sieci elektrycznej powoduje wyzerowanie wszystkich ustawionych parametrów oraz zablokowanie układu sterowania płytą grzejną.

Połączenia listwy zaciskowej urządzenia

• Płyta grzejna jest już fabrycznie wyposażona w przewód zasilający. W przypadku uszkodzenia przewodu zasilającego powodującego konieczność jego wymiany, na Rys. 11 lub na Rys. 12 są pokazane połączenia listwy zaciskowej.
• Przewód zasilający należy wymienić na przewód tego samego typu, o odpowiednim przekroju przewodów.
• W celu podłączenia nowego przewodu zasilającego do listwy zaciskowej należy zabezpieczyć przewód przed wyrwaniem z listwy zaciskowej.
• W celu zainstalowania urządzenia w wycięciu w blacie i następnego podłączenia do sieci elektrycznej należy postępować w taki sam sposób, jak opisano wyżej.

Jednofazowe połączenie listwy zaciskowej płyty grzejnej za pomocą 3-żyłowego przewodu zasilającego (230 V)

Do podłączenia należy użyć kabla o minimalnym przekroju przewodów 4 mm ^2 .

56

PL

concept

concept

PL

ROZWIĄZYWANIE PROBLEMÓW

Opis usterki Możliwa	przyczyna Rozwiązanie
Po włączeniu płyty grzejnej reaguje system zabezpieczenia instalacji elektrycznej domu	Obciążenie prądowe jest za duże dla instalacji elektrycznej domu.	Należy sprawdzić, czy pobór mocy przez wszystkie włączone urządzenia nie przekracza maksymalnego obciążenia instalacji elektrycznej domu. Należy sprawdzić, czy parametry podłączanego napięcia i zabezpieczenia nadmiarowo-prądowego są zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.
Po naciśnięciu przycisku do włączenia/wyłączenia płyty grzejnej, płyta grzejna się włączy, ale nie działa wyświetiacz przy poszczególnych polach grzejnych	Awaria układu elektronicznego zasilania	Konieczna wymiana układu elektronicznego zasilania. Należy skontaktować się z autoryzowanym centrum serwisowym.
	Awaria elektronicznego układu sterowania	Konieczna wymiana elektronicznego układu sterowania. Należy skontaktować się z autoryzowanym centrum serwisowym.
Po ustawieniu stopnia mocy pola grzejnego, pole grzejne nie ogrzewa	Przegrzanie pola grzejnego	Temperatura pola grzejnego jest za wysoka. Należy sprawdzić, czy działa wentylator chłodzący umieszczony w dolnej części płyty grzejnej. Jeżeli wentylator działa, należy zwrócić się do serwisu.
	Awaria wentylatora chłodzącego	Konieczna wymiana wentylatora chłodzącego. Należy skontaktować się z autoryzowanym centrum serwisowym.
	Awaria układu elektronicznego zasilania	Konieczna wymiana układu elektronicznego zasilania. Należy skontaktować się z autoryzowanym centrum serwisowym.
Pole grzejne ogrzewa, ale wyświetlacz nie działa	Awaria elektronicznego układu sterowania, albo układu elektronicznego zasilania	Należy ponownie nacisnąć przyciski do włączenia i wyłączenia płyty grzejnej, i jeszcze raz wykonać ustawienia poszczególnych pół grzejnych.
Płyta grzejna wyłącza się w trakcie gotowania	Nastapilo przypadkowe naciśnięcie przycisku do włączenia/wyłączenia	Należy ponownie nacisnąć przyciski do włączenia i wyłączenia płyty grzejnej, i jeszcze raz wykonać ustawienia poszczególnych pół grzejnych.

Opis usterki Możliwa	przyczyna Rozwiązanie
Po postawieniu naczynia na polu grzejnym, wyświetlacz danego pola grzejnego pokazuje symbol, „U“ (pole grzejne nie ogrzewa)	Użyte naczynie nie nadaje się do gotowania na indukcji	Należy sprawdzić, czy użyte naczynie nadaje się do gotowania na indukcji – sprawdzamy przykładając magnes do dna naczynia.
	Mniejsza średnica dna naczynia od pola grzejnego	Należy sprawdzić, czy średnica dna naczynia nie jest mniejsza od pola grzejnego.
	Przegrzanie naczynia	Należy pozostawić naczynie do ostygnięcia. Następnie kładziemy naczynie na polu grzejnym i kontynuujemy gotowanie. Jeśli po kołejnym włączeniu i wyłączeniu pola grzejnego nadal pokazuje się na wyświetlaczu przy polu grzejnym symbol, „U“, to należy całkowicie wyłączyć płytę grzejną, odczekać przez 20 sekund i ponownie włączyć płytę.
	Awaria głównego układu elektronicznego	Konieczna wymiana głównego układu elektronicznego. Należy skontaktować się z autoryzowanym centrum serwisowym.
Pęknięcia lub szczeliny na płycie szkłano-ceramicznej	Na płytę grzejną upadło naczynie, powodując uszkodzenie szkłano-ceramicznej płyty grzejnej	Należy natychmiast wyłączyć płytę grzejną naciśnięcie przycisku do włączenia/wyłączenia albo odpowiednim wyłącznikiem instalacyjnym, oraz odlączyć płytę grzejną od sieci elektrycznej. Należy skontaktować się z autoryzowanym centrum serwisowym.

Odgłosy robocze urządzenia

Technologia ogrzewania indukcyjnego opiera się o określone właściwości materiałów z metalu, które znajdą się w zasięgu wpływu fał o wysokiej częstotliwości. W pewnych sytuacjach takie wibracje mogą przejawłać się w postaci słabych odglosów, które nie sygnalizują usterki. Chodzi np. o:

Głębokie burczenie podobne do odgłośów transformatora	Taki odgłoś może mieć miejsce podczas gotowania przy wysokim stopniu mocy. Jego przyczyną jest duża ilości energii przenoszonej z płyty grzejnej do naczynia. Taki odgłoś zanika lub osłabi się, gdy tylko przełączymy pole grzejne na niższą moc.
Piszczenie	Taki odgłoś ma miejsce najczęściej przy pustym naczyniu. Zanika, gdy tylko wlejemy do naczynia wodę albo włożymy do niego żywność.
Wysokie dźwięki piszczenia	Takie dźwięki mają miejsce przede wszystkim w przypadku naczyń składających się z wielu warstw różnych materiałów, w wchili, gdy włączono maksymalną moc grzewczą. Opisany efekt nie ma wpływu na wynik gotowania. Piszczenie zaniknie lub osłabi się, gdy tylko zmniejszymy moc.
Pękanie	Taki odgłoś ma miejsce w przypadku naczyń składających się z kilku warstw różnych materiałów. Odgłoś jest wywoływany przez wibracje na powierzchniach połączeń różnych warstw. Jego pojawienie się jest uzależnione od rodzaju naczynia. Może się zmieniać zależnie od ilości i rodzaju żywności gotowanej w naczyniu.
Odgłoś wentylatora	Prawidłowe działanie układu elektronicznego wymaga funkcjonowania w stałe nadzorowanej temperaturze. Do tego celu płyta grzejna jest wyposażona w wentylator, który może przełącając się w zakresie kilku stopni mocy zależnie od zmierzonej temperatury. Wentylator może pracować także po wyłączeniu płyty grzejnej, jeżeli zmierzona temperatura pozostaje nadal zbyt wysoka.

58

PL

concept

concept

PL

KOMUNIKATY O BŁĘDZIE

Kod Opis błędu Prawdopodobna przyczyna
E1	Awaria ceramicznego czujnika temperatury płyta - rozłączony obwód.	Sprawdź połączenie lub wymień czujnik temperatury płyty ceramicznej.E2
	Awaria czujnika temperatury płyty ceramicznej - zwarcie
E7 Awaria czujnika temperatury płyty ceramicznej
C1	Czujnik z wysokotemperaturową płytką ceramiczną.	Poczekaj, az temperatura płyty ceramicznej powróci do normalnego poziomu. Dotknij przycisku „ON/OFF”, aby wylączyć i włączyć urządzenie.
E3	Awaria czujnika temperatury IGBT - rozłączony obwód.	Wymijnj płytę zasilania.
E4 Awaria czujnika temperatury IGBT - zwarcie
C2 Wysokotemperaturowe tranzystory IGBT.		Poczekaj, az temperatura IGBT powróci do normalnego poziomu. Dotknij przycisku „ON/OFF”, aby ponownie uruchomic urządzenie. Sprawdź, czy wentylator działa płynnie. Jeśli nie, wymień wentylator
EL	Napięcie zasilania jest wyższe niż napięcie znamionowe.	Sprawdź, czy zasilanie jest prawidłowe.Zasilanie po włączeniu jest normalne.
EH	Napięcie zasilania jest wyższe niż napięcie znamionowe.
EU Błąd komunikacji.		Ponownie podłącz połączenie między płytą wyświetlacza a płytą zasilacza. Wymien płytę zasilacza lub płytę wyświetlacza.

EFEKTYWNOŚĆ ENERGETYCZNA

Informacje o produkcie zgodnie z Dyrektywą UE 66/2014 dla rynku krajowego w UE

Oznaczenie modelu IDV4530
Rodzaj płyty		Wbudowana płyta grzewcza
Liczba stref grzewczych 2
Technologia grzewcza		ogrzewanie indukcyjne
Średnica okrągłych pół grzewczych (R) GÓRA 18 cm
	DÓŁ	18 cm
W przypadku nieokrągłych powierzchni strefy gotowania: długość i szerokość, jeśli jest to powierzchnia użytkowa na strefę gotowania lub powierzchnia z grzałką elektryczną, zaokraglone do najbliższych 5 mm.		38,5 x 18 cm
Zuzycie energii przez strefy grzejne (gotowanie elektryczne EC)		191,1 Wh/kg
Zuzycie energii przez płytę grzejną (płyta elektryczna EC)		191,1 Wh/kg

OCHRONA ŚRODOWISKA

• Preferujemy recykling materiałów opakowaniowych oraz starych urządzeń elektrycznych.
• Karton od urządzenia można odłożyć w punkcie zbiórki odpadów sortowanych.
• Plastikowe worki z polietylenu (PE) oddajemy w punkcie zbiórki materiałów do recyklingu.

Recykling urządzenia pod skończeniu się jego żywotności:

Uzradzenie jest oznakowane zgodnie z dyrektywą europejska 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że produktu tego nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktus zióriki do recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji produktu zapobiega negatywnym wpływom na środowisko naturalne oraz żorówie ludzi, jakie mogłyby wyniknąć z niewłaściwej utylizacji produktu. Utylicację należy wykonać zgodnie z przepisami w sprawie postępowania z odpadami. W celu uzyskania bdsczegółowych informacji na temat recyklingu produktu należy zwrócić się do lokalnego urzędu, firmy zajmującej się utylizacją odpadów z gospodarstw domowych lub sklepu, w którym zakupiono produkt.

LV

concept

concept

LV

Pateicība

PL Wykaz punktów servisovych

Česká republika

Nazwa Ulica Kod Miasto Telefon E-mail

CONCEPT Ostrowskiego 53-238 Wrocław [phone] [e-mail] POLSKA sp. z o.o. 30

concept

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

Tel.: [phone]

www.my-concept.cz

CONCEPT Slovensko s.r.o.

Hurbanova 1563/23, 911 01 Trenčín

Tel.: [phone]

www.my-concept.sk

Ostrowskiego 30, 53-238 Wrocław

Tel.: [phone]

www.my-concept.pl

Verners VT Ltd.

Piedrujas iela 5a, Riga, Latvia

Tel.: [phone]

e-pasts: [e-mail], www.verners.lv
