SDV 3560 - Sporák Concept - Bezplatný návod k obsluze

Typ produktu	Volně stojící elektrický sporák
Značka	Concept
Model	SDV 3560
Rozměry (V x Š x H)	85 cm x 60 cm x 60 cm
Hmotnost	Přibl. 50 kg
Napájení	230 V, 50 Hz, 16 A
Celkový příkon	Přibl. 10,5 kW
Typ varné desky	Elektrická sklokeramická varná deska
Počet varných zón	4
Typ trouby	Elektrická multifunkční trouba
Objem trouby	65 l
Funkce trouby	Konvekce, Gril, Rozmrazování, Spodní ohřev
Energetická třída	A
Typ ovládání	Otočné knoflíky a elektronický displej
Bezpečnostní prvky	Dětská pojistka, automatické vypnutí, ochrana proti přehřátí
Čištění	Snadno čistitelný smaltovaný vnitřek trouby, odnímatelná skleněná dvířka
Dostupnost náhradních dílů	Topná tělesa, termostaty, knoflíky, těsnění dvířek
Index opravitelnosti	7,5 / 10
Součástí balení	Grilovací pánev, pečicí plech, rošt trouby
Jazyky návodu	CS, EN, PL, SK

Často kladené otázky - SDV 3560 Concept

Jak nainstalovat sporák Concept SDV 3560?

Ujistěte se, že je sporák umístěn na rovném povrchu s dostatečným větráním. Připojte k napájení 230V, 16A. Podrobné kroky naleznete v části o instalaci v návodu.

Jak čistit sklokeramickou varnou desku?

Použijte měkký hadřík a jemný čistič na sklokeramické desky. Vyhněte se abrazivním houbičkám. Rozlité tekutiny ihned otřete, aby nedošlo k zabarvení.

Co dělat, když trouba nehřeje?

Zkontrolujte napájení a ujistěte se, že je vybrána funkce trouby. Pokud problém přetrvává, může být třeba vyměnit topné těleso nebo termostat. Kontaktujte kvalifikovaného technika.

Jak aktivovat dětskou pojistku?

Stiskněte a podržte tlačítko dětské pojistky (pokud je jím vybaven) po dobu 3 sekund. Přesné pokyny naleznete v návodu, ovládání se může lišit.

Jaký je objem trouby?

Objem trouby je přibližně 65 litrů, vhodný pro velké pokrmy.

Mohu v troubě grilovat?

Ano, trouba má funkci grilu. Použijte přiloženou grilovací pánev a během grilování nechte dvířka trouby mírně pootevřená (pokud to návod doporučuje).

Jak vyměnit žárovku v troubě?

Odpojte napájení, sejměte skleněný kryt a vyměňte za kompatibilní žárovku (obvykle 25W, odolná do 300°C). Konkrétní typ naleznete v návodu.

Proč bliká zóna varné desky?

Blikání signalizuje, že zóna je horká i po vypnutí. Nedotýkejte se. Po vychladnutí zhasne. Pokud přetrvává, zkontrolujte chybové kódy.

Je sporák energeticky úsporný?

Sporák SDV 3560 má energetickou třídu A, což znamená, že splňuje účinné energetické standardy. Používání trouby s konvekcí může ušetřit energii.

Kde najdu náhradní díly?

Náhradní díly, jako jsou topná tělesa, knoflíky a těsnění dvířek, jsou k dispozici v autorizovaných servisních střediscích Concept nebo u online prodejců.

NÁVOD K OBSLUZE SDV 3560 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

POZOR!

Nedívejte se přímo do varných zón, když se nahřívají, tzn. jsou rozžhavené!!!

OBSAH

Technické parametry .....1

Důležitá upozornění....2

Popis výrobku 5

Popis ovládacího panelu....5

Návod k obsluze 5

Tipy k vaření....7

Tipy k úspoře energie....7

Čištění a údržba....8

Instalace spotřebiče 9

Řešení potíží....1 2

Servis 12

Ochrana životního prostředí ..... 1 2

Technické parametry
Napětí 220-240/400 V 2N ~ 50/60 Hz
Max. příkon 6000-7200 W
Průměr a příkon levé přední varné zóny 165 x 270 mm, 1100/2000 W
Průměr a příkon levé zadní varné zóny ∅ 165 mm, 1200 W
Průměr a příkon pravé zadní varné zóny ∅ 140/230 mm, 1000/2200 W
Průměr a příkon pravé přední varné zóny ∅ 165 mm, 1200 W
Vnější rozměry (š x h x v) 590 x 520 x 60 mm
Rozměry pro instalaci (š x h x v)	560 x 490 x 50 mm
Hmotnost	10 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ:

Při dodání spotřebiče

• Ihned po dodání zkontrolujte obal a spotřebič, zda nevznikly škody při přepravě.
• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se spojte s dodavatelem.
• Pred prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
  • Obalový materiál řádně zlikvidujte.

Při instalaci

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
  • Těsnící pryž nalepená na okraj varné desky zabraňuje zatékání kapalin pod varnou desku.
• Při instalaci a připojení se řidte montážním návodem.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Před prvním uvedením spotřebiče do provozu se přesvědčte, zda je vaše domácí elektroinstalace uzemněna a zda odpovídá všem platným bezpečnostním předpisům.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Po instalaci musí být volně přístupná jeho elektrická zástrčka nebo jistič spotřebiče.
  • Váš spotřebič musí instalovat a připojovat technik s příslušným oprávněním.
• V případě, že spotřebič nebude správně připojen nebo bude uveden do provozu bez odborné instalace, může se vyskytnout nebezpečí těžkých zranění nebo usmrcení osob.
• Výrobce nepřebírá záruku za škody, které vzniknou neodborným používáním spotřebiče nebo n elektrickým připojením.

V běžném provozu

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k ohřevu a k přípravě pokrmů.
• Nedotýkejte se horkých povrchů během použití nebo krátce po použití spotřebiče.
  • Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
  • V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí nel příslušný jistič.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození. Nezapínejte poškozený spotřebič.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně defekty.

Jsou-li v domácnosti děti

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
- Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené osoby.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
- Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.

Při vaření

• V průběhu vaření se mohou pokrmy jako polévky, omáčky nebo nápoje zahřát a velmi rychle doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.
• Přehřátý olej nebo tuk se může rychle vznítit. Nebezpečí požáru!
  • Tuk nebo olej nikdy nezahřívejte bez dozoru!
  • Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem.
• Spotřebič vypněte a nádobu na něm nechte vychladnout.

Horké varné zóny

• Nedotýkejte se horkých varných zón. Nebezpečí popálení!
- Ukazatel zbytkového tepla „H“ zobrazuje, že jsou varné zóny ještě horké. Ke spotřebiči nepouštějte děti. Nebezpečí popálení!
- Neodkládejte na varnou desku hořlavé předměty. Nebezpečí požáru!
- Pokud se pod varnou deskou nachází zásuvka, nesmíte v ní uchovávat žádné hořlavé předměty nebo spreje. Nebezpečí požáru!
- Přívodní kabely elektrospotřebičů se nesmějí dotýkat horkých varných zón. Mohou se poškodit izolace kabelů i varná deska.

• Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry. Varná nádoba by mohla tlakem páry nadskočit do výšky. Nebezpečí poranění!
  • Dbejte na to, aby varné zóny a dna nádob byly suché.

Praskliny ve sklokeramické desce

• Pokud se na sklokeramické desce objeví nějaké praskliny, trhliny nebo zlomy, hrozí zasa: proudem.
• Spotřebič ihned vypněte. Vypnutím příslušného jističe odpojte spotřebič z elektrické sítě.
• Kontaktuje autorizovaný servis.

Varná zóna hřeje, ale nefunguje ukazatel

• Pokud varná zóna hřeje, ale nefunguje její ukazatel, varnou zónu vypněte. Hrozí nebezpečí popálení!
• Kontaktuje autorizovaný servis.

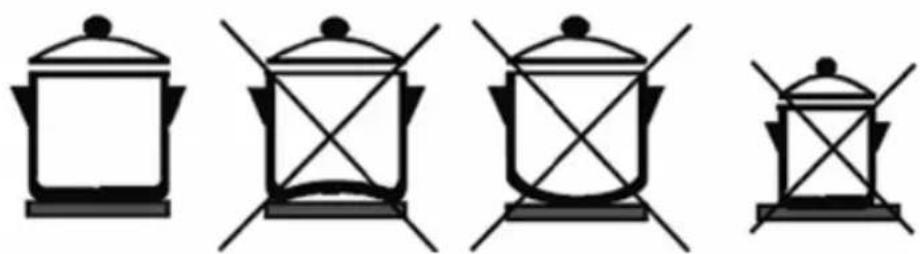

Dna hrnců a pánví

• Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bod ohřívá varnou desku. Hrozí poškození varné desky!
• Nepoužívejte varné nádobí s prohnutým dnem (Obr. 1) nebo s menším průměrem dna, snižovala by se účinnost vaření.

Obr. 1

• Drsná dna hrnců a pánví mohou sklokeramickou varnou desku poškrábat. Kontrolujte proto varné nádoby.
- Varné nádoby na zapnuté varné desce musí obsahovat tekutinu nebo jídlo. Varná deska je vybavena vnitřním bezpečnostním systémem proti přehřátí. Prázdné nádobí se ale může zahřát tak rychle, že automatické vypínání nestihne zareagovat a nádobí může dosáhnou velmi vysokých teplot. Mohou se tak poškodit dna nádob i sklokeramická deska. Pokud se tak stane, nedotýkejte se nádob a vypněte varnou desku. Pokud spotřebič po vychladnutí nehřeje, kontaktujte autorizovaný servis.

Horké varné nádoby

- Nestavte horké hrnce nebo pánve na ovládací panel ani na rám nebo okraj varné desky. Mohlo by dojít k jejímu poškození.

Sül, cukr a písek

- Sůl, cukr a zrna písku (např. od čištění zeleniny) mohou varnou desku poškrábat. Nepoužívejte varnou desku jako pracovní plochu nebo odkládací prostor!

Tvrdé a ostré předměty

- Pokud na varnou desku spadnou tvrdé nebo ostré předměty, může se poškodit. Neumistujte takové předměty nad varnou desku.

Překypělé pokrmy

- Cukr a pokrmy s vysokým obsahem cukru poškozují při kontaktu varnou desku. Překypělé pokrmy tohoto druhu ihned odstraňuite škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá.

Fólie a plasty

• Hliníkové fólie a plastové nádoby se na horkých varných zónách taví.
• Ochranná fólie na sporák není na varnou desku vhodná.

Příklady možných poškození

Následující poškození neovlivňují negativně funkčnost ani výkon varné desky.

Skvrny

Připečené zbytky cukru nebo pokrmů s vysokým obsahem cukru.

Zbarvení

Kovově lesklá zbarvení vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Škrábance

Škrábance způsobené zrnky soli, cukru nebo písku, případně drsnými dny nádob.

Opotřebení dekoru

Opotřebení způsobená použitím nevhodných čisticích prostředků.

Tato poškození vznikla nevhodnou údržbou varné desky a nevztahuje na ně se záruka. Nejedná se o technické problémy spotřebiče.

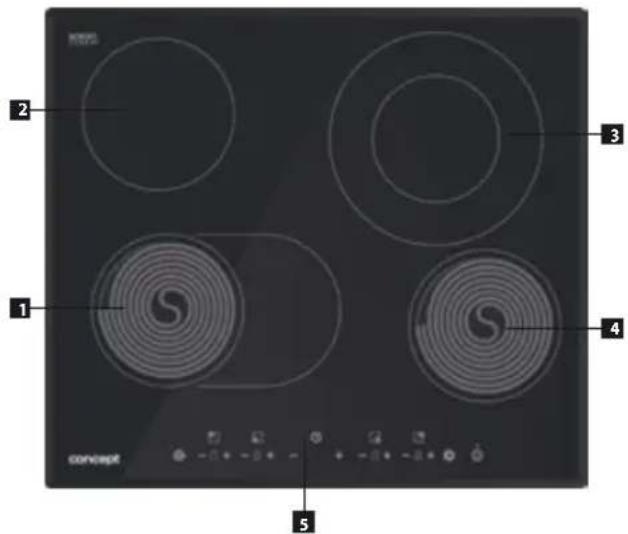

POPIS VÝROBKU

1. Levá prední varná duozóna (165 x 270 mm)
2. Levá zadní varná zóna ( 165 mm)
3. Pravá zadní varná duozóna ( 140/230 mm)
4. Pravá přední varná zóna ( 165 mm)
5. Ovládací panel

1. Symbol ZAPNUTÍ/VYPNUTÍ
2. Symbol pro aktivaci/deaktivaci dětského zámku
3. Symbol nastavení časovače
4. Zobrazení nastaveného času
5. Symboly nastavení stupně výkonu varných zón
6. Symbol pro přepínání velikosti duozóny
7. Zobrazení nastaveného stupně výkonu

NÁVOD K OBSLUZE

• Na varné desce jsou vyznačena místa – elektrické varné zóny - určená jen pro vaření. Průměry varných zón jsou odvozeny z obvyklých rozměrů varných nádob.
• Přehřátí varné zóny pod sklokeramickou deskou zamezuje omezovač teploty.
• Svítící symboly "H" na pozicích ukazatelů přikonových stupňů signalizují zvýšenou teplotu povrchu varné zóny po vypnutí. Horké varné místo může být energeticky využito. Symbol zhasne po takovém ochlazení varného místa, kdy již nehrozí nebezpečí popálení.
• Příkony varných zón jsou regulovány v rozsahu 9-ti stupňů volitelných dotykovými symboly s příslušnými ukazateli na ovládacím panelu. Při každém stisku symbolu se ozve pípnutí. Reakce na stisknutí symbolů je 1 vteřina, po tuto dobu je nutné mít prst na příslušném symbolu.

POZOR!

• Dotykové ovládání je aktivováno přiložením prstu na příslušný symbol na sklokeramické desce. Ovládací panel udržujte proto v čistotě a suchu.
• Senzory nereagují na tmavé matné barvy (nepoužívejte černé rukavice). Nepokládejte nic na ovládací panel varné desky.
• Pozor na nežádoucí zapnutí spotřebiče, např. domácími zvířaty!

- Při odpojení varné desky od elektrické sítě dojde k vynulování nastavených parametrů a k uzamčení ovládání varné desky.

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej otrít vlhkým hadříkem.

Zapnutí varné desky

Stiskem symbolu ZAPNUTÍ/VYPNUTÍ (1) varnou desku zapněte. Neprovedete-li další volbu do 2 m k automatickému vypnutí varné desky.

Zapnutí varné zóny

1. Nastavte požadovaný výkonový stupeň opakovaným stiskem symbolu „+“ nebo „-“ (5) u zvolené varné zóny na hodnotu 1 až 9.

Vypnutí varné zóny

1. Opakovaným stiskem symbolu „-“ (5) postupně nastavte výkonový stupeň na „0“ a varná zóna se vypne.

2. Po vypnutí varné zóny bude displej příslušné zóny zobrazovat symbol „H“ (hot), který upozorňuje na to, že tato zóna je horká a že hrozí nebezpečí popálení. Toto zbytkové teplo je možné využít.

Duální varné zóny (duozóny)

Levá přední a pravá zadní varná zóna jsou rozděleny na menší a na větší část. Umožňují tak přizpůsobit svou velikost varné nádobě.

a) Zvětšení varné zóny

1. Zapněte požadovanou malou část varné duozóny a nastavte požadovaný výkonový stupeň 1-9 (viz výše).
2. Stiskem symbolu pro přepínání velikosti duozóny (6) zapnete druhou část duozóny na stejný výkonový stupeň, jako je nastavená malá část. Tím zvětšíte velikost varné zóny.

b) Zmenšení varné zóny

1. Nastavte požadovaný výkonový stupeň 1-9 (viz výše) u zvolené duozóny.
2. Stiskem symbolu pro přepínání velikosti duozón (6) vypnete druhou část duozóny. Zůstane zapnutá jen malá část.

Funkce dětského zámku

a) Uzamknutí

Stiskněte a držte symbol pro aktivaci/deaktivaci dětského zámku (2), dokud se neozve pípnutí. U symbolu (2) se rozsvítí kontrolka. Ovládací panel varné desky je uzamčen kromě symbolu ZAPNUTÍ/VYPNUTÍ (1).

b) Odemknutí

Stiskněte a držte symbol pro aktivaci/deaktivaci dětského zámku (2), dokud se neozve pípnutí kontrolka zhasne.

Funkce zpožděného vypnutí varné desky

1. Stiskněte symbol nastavení časovače zpožděného vypnutí (3). Stiskem symbolů „+“ a „-“ nasta zpožděného vypnutí příslušné varné zóny (1-99 minut).
2. Funkce zpožděného vypnutí se po několika vteřinách spustí (na displeji časovače svítí zbývající čas).
3. Po uplynutí nastavené doby se ozve zvukový signál a varná deska se vypne.

Pozn.: Vypnete-li varnou desku ručně před uplynutím doby zpožděného vypnutí, vynuluje se nastavení časovače zpožděného vypnutí. Funkci zpožděného vypnutí deaktivujete ručně stiskem symbolu časovače (3).

Vypnutí varné desky

a) Ruční vypnutí

Stiskněte symbol ZAPNUTÍ/VYPNUTÍ (1). Celá varná deska se vypne a její nastavení bude vynulováno. Po vypnutí varné desky budou displeje u horkých varných zón zobrazovat symboly „H“ (hot). Nedotýkejte se horkých varných zón, hrozí nebezpečí popálení!

b) Automatické vypnutí

Vypnete-li všechny varné zóny, celá varná deska se do 2 minut automaticky vypne.

c) Bezpečnostní vypnutí

Celá varná deska se vypne v případě, že stisknete jeden symbol nebo více symbolů na dobu delší než 5 vteřin (např. položíte utěrku nebo varnou nádobu na ovládací symboly). Na displeji se zobrazí nápis „Er03“, varná deska se vypne a pípání signalizuje chybný stav.

Indikátory zbytkového tepla

Po vypnutí varné zóny, má-li tato zóna teplotu vyšší než 60°C, se na displeji zobrazí symbol „H“ (hot), který signalizuje zvýšenou teplotu povrchu varné zóny.

Tato signalizace omezuje možnost popálení u vypnuté zóny. Horké varné místo může být energeticky využito.

Tipy k vaření

Některé příklady nastavení příkonových stupňů:

• k udržování kapalin v mírném varu,
- k mírnému a pomalému ohřevu bez nebezpečí připálení,
- k rozpuštění másla, čokolády,
- k rozmrazování,
• k vaření malého množství kapaliny.

b) Stupeň 4-6 lze použít

• k intenzivnímu vaření,
- k udržování varu většího množství kapaliny,
• k dušení.

c) Stupeň 7-9 lze použít

• k přípravě pokrmů, vyžadující rychlý ohřev a vysokou teplotu (bifteky, řízky, smažení brambor apod.),
• k rozehřátí pokrmů před přepnutím na nižší stupeň.

Tipy k úspoře energie

• Rovné dno nádob

Používejte hrnce a pánve se silnými, rovnými dny. Nerovná dna prodlužují dobu vaření.

• Správná velikost nádoby

Na každou varnou zónu používejte správnou velikost varné nádoby. Průměr dna hrnců a pánví by měl odpovídat velikosti varné zóny.

Pozn.: Nezapomínejte na to, že výrobci uvádějí často horní průměr varných nádob, který je zpravidla větší než je průměr dna nádoby.

• Přiměřená velikost nádoby

Na malé množství pokrmu používejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.

• Zakrytí pokličkou

Hrnce i pánve zakrývejte vždy vhodnou pokličkou. Při vaření bez pokličky spotřebujete mnohem více energie.

• Vaření s malým množstvím vody

Vařte pokrmy s malým množstvím vody. Ušetříte tak energii. Při vaření zeleniny zůstanou uchovány a minerální látky.

• Přepnutí na nižší výkonový stupeň

Přepínejte včas na nižší výkonový stupeň.

ČIŠTĚNÍ A ÚDRŽBA

S čištěním varné desky nemusíte čekat až na její vychladnutí. Hrubé připáleniny odstraňte škrabkou ještě za tepla, aby se ještě více nepřipékaly. Jemné čištění a ošetřování provádějte již na vychladlé varné desce.

V žádném případě nepoužívejte k čištění varné desky vysokotlaké nebo parní čističe!

Ošetřování

Ošetřujte varnou desku ochranným a ošetřovacím prostředkem určeným na sklokeramický povrch. Pokryje varnou desku ochrannou vrstvou odpuzující nečistoty a usnadní její čištění.

Čištění varné desky

Varnou desku čistěte po každém vaření. Zbytky po vaření se tak při dalším vaření nepřipečou.

Zbytky pokrmů a vrstvu mastnoty odstraňte škrabkou na sklo.

Vlažnou varnou desku vyčistěte čisticím prostředkem a papírovou utěrkou. Pokud by byla deska příliš horká, mohly by se na ní objevit skvrny.

Potom varnou desku otřete vlhkým hadrem a měkkým hadrem ji vytřete dosucha.

Čisticí prostředky

Používejte čistící prostředky, které jsou vhodné na sklokeramický povrch, např. CERA CLEN, Cera-fix, Sidol na ceran+ocel.

Skvrny od vody můžete odstranit také citronem nebo octem.

Nevhodné čisticí prostředky

V žádném případě nepoužívejte:

Drsné houbičky, abrazivní prostředky nebo agresivní čisticí prostředky jako sprej na čištění pečicí trouby a odstraňovač skvrn.

Škrabka na sklo

Houževnaté nečistoty odstraňujte nejlépe škrabkou na sklo.

Odjistěte škrabku.

Varnou desku čistěte jen vlastním ostřím.

Držákem škrabky byste ji mohli poškrábat.

POZOR!

Škrabka je velmi ostrá. Nebezpečí poranění! Po čištění škrabku opět zajistěte.

Poškozené ostří ihned vyměňte.

Kovově lesklá zbarvení

Kovově lesklá zbarvení se objevují po použití nevhodných čisticích prostředků nebo oděrem dna varných nádob. Odstraňují se jen velmi těžko. Používejte prostředky Stahl-Fix nebo Sidol na ceran + ocel. Naše servisy odstraňují zbarvení pouze za úhradu.

Ovládací panel

Dbejte na to, aby ovládací panel byl vždy čistý a suchý. Zbytky pokrmů a překypělé pokrmy negativně ovlivňují jeho funkci.

INSTALACE SPOTŘEBIČE

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce. Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech nesprávné instalace.
• Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 1 a 2.
• Kuchyňský nábytek musí být vyroben z materiálu dostatečně tepelně odolného. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které uvedené normě, se mohou zdeformovat nebo odlepit.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály. Varnou desku instalujte do výřezu v pracovní desce min. tloušťky 30 – 40 mm, povrchově kryté tepelně odolným materiálem. Pracovní deska musí být instalována ve vodorovné poloze a musí být na straně u zdi utěsněna proti zatékání kapalin. Pod varnou desku nelze instalovat bez zvláštního opatření pečící trouby, u kterých mohou spaliny z pečící trouby proudit směrem nahoru pod varnou desku.

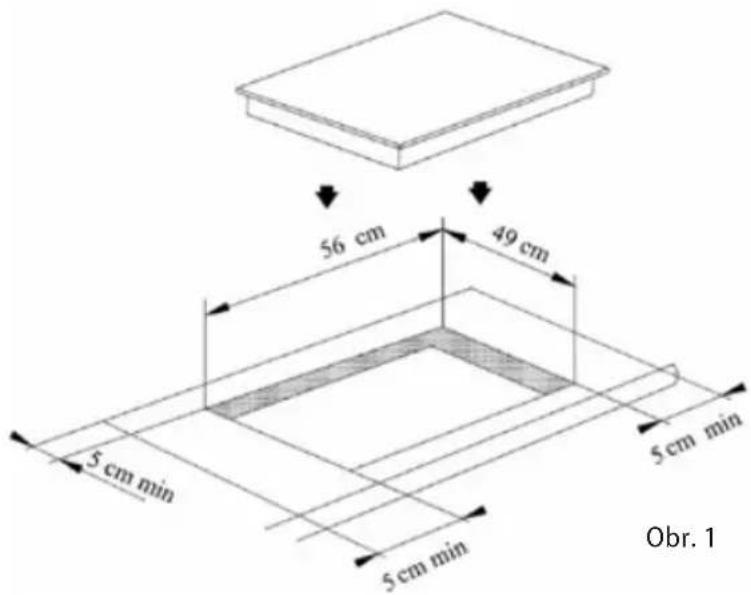

2. Požadované rozměry otvoru v pracovní desce pro vestavbu jsou na Obr. 1. Po stranách varné desky nechte min. 50 mm odstup od okolních předmětů a skříněk. Za varnou deskou ponechte volných min. 50 mm.

1. Nad varnou desku doporučujeme instalovat odsavač par, nad něj lze umístit horní skříňku. Minimální vzdálenost odsavače par nad varnou deskou je 600 mm. Samostatnou skříňku bez odsavače par instalujte min. 760 mm nad varnou desku.

2. Pro instalaci použijte pracovní desku o tlouštce 30 - 40 mm.

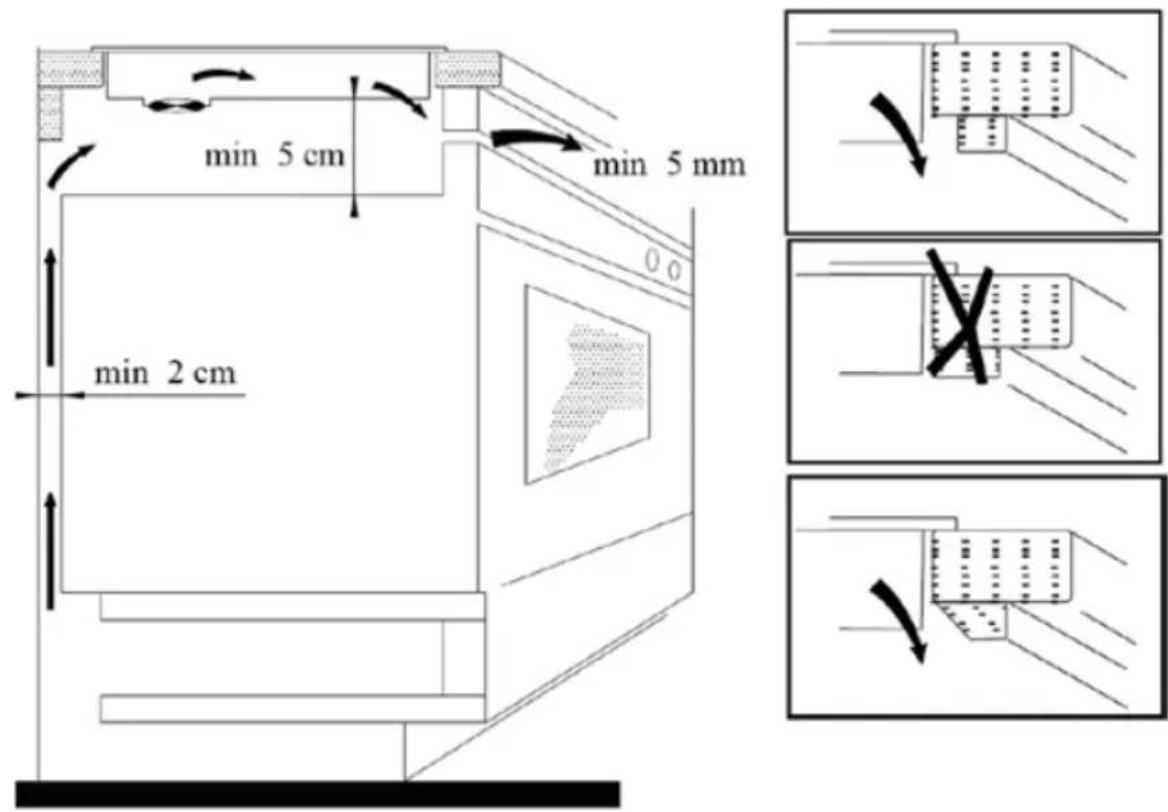

3. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na Obr. 2. Skříňka konstruována tak, aby do její spodní části mohl proudit vzduch. Pod varnou deskou musí být mezera minimálně 20 mm a za zadní stěnou skříňky musí být mezera minimálně 50mm.

Obr. 2

1. Před instalací spotřebiče do výřezu v pracovní desce nalepte po obvodu spodní části sklokeramické desky těsnění proti zatékání kapalin (přiloženo podle typu).
2. Spotřebič nasuňte na kraj pracovní desky a prostrčte přívodní kabel skrz pracovní desku skřínky tak, aby byla po instalaci přístupná jeho zástrčka nebo svorkovnice.
3. Opatrně zasuňte spotřebič na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu. Zajistěte ho v požadované poloze 4 příchytkami (součást balení).
4. Připojte přívodní kabel do zásuvky elektrického napětí nebo do svorkovnice.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevňovací šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

Připojení do elektrické sítě

• Připojení spotřebiče musí provádět jen kvalifikovaný odborník!
• Ověřte, zda připojované napětí a proudové jištění odpovídá výkonovým hodnotám na typovém štítku spotřebiče. Zvlášť u jednofázového připojení (230 V) by mohlo dojít k přetížení instalované obvodu. Doporučujeme použít samostatně jištěný elektrický obvod.
• Používejte pouze rozvody elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebe: z přehřátí.
  • Zástrčka prívodního kabelu nebo príslušný jistič spotřebiče musí být musí být volně přístupné i po její instalaci.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svo spojena s ochranným vodičem elektrické rozvodné sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče, a aby nebyl deformován a nadměrně ohýbán.

Zapojení svorkovnice spotřebiče

POZOR!

Připojení spotřebiče musí provádět jen kvalifikovaný odborník!

Do rozvodu před spotřebičem musí být zabudován spínač nebo jistič pro odpojení spotřebiče od elektrické sítě, u něhož je vzdálenost rozpojených kontaktů všech pólů min. 3 mm.

Spotřebič lze připojit dvěma způsoby:

a) 3-žilovým prívodním kabelem (230 V)

Použijte kabel s vodiči o průřezu min. 2,5 mm, např. typu H05V2V2-F3x2,5, jehož konce upravte proti roztřepení nalisovanými koncovkami. Připojení je na Obr. 3.

b) 5-ti žilovým přívodním kabelem (400 V 2N)

Použijte např. kabel s vodiči o průřezu min. 2,5 mm, např. typu H05V2V2-F5x2,5 jehož konce upravte proti roztřepení nalisovanými koncovkami. Připojení je na Obr. 4.

Po upevnění konců vodičů pod hlavy šroubů ve svorkovnici založte kabel do svorkovnice a zajistěte proti vytržení sponou.

Po připojení spotřebič otočte do pracovní polohy, vložte do výřezu a zkontrolujte polohu přívodního kabelu.

ŘEŠENÍ POTÍŽÍ

Problém Příčina, řešení
Při zapnutí varné desky zareaguje jištění domácí elektroinstalace.	Zkontrolujte, zda příkon všech zapnutých spotřebičů nepřekračuje maximální zatížení domácí elektroinstalace. Zjistěte, zda jištění nevypadne také při zapnutí jiné varné zóny.
Varná deska se vypnula.	Někdo se neúmyslně dotkl hlavního vypínače. Znovu varnou desku zapněte. Ještě jednou provedte nastavení.
Když na varnou zónu postavíte nádobu, začne její displej blikat (a varná zóna nehřeje).	Pokud se varná nádoba při použití příliš zahřála, nechte ji vychladnout.V případě, že ani po dalším vypnutí a zapnutí ukazatel stále ještě nesvítí, odpojte varnou desku ze sítě. Počkejte 20 sekund a znovu ji připojte.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tříděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci

tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Technické parametre 13

Dôležité upozornenie ....1 4

Popis výrobku 17

Popis ovládacieho panela....17

Návod na obsluhu....17

Tipy pre varenie....19

Tipy pre úsporu energie 19

Varná zóna hreje, ale nefunguje ukazovatel'

• Pokial'varná zóna hreje, ale nefunguje jej ukazovatel', varnú zónu vypnite. Hrozí nebezpečenstvo popálenia!
• Kontaktujte autorizovaný servis.

Dná hrncov a panvíc

Príklady možných poškodení

Tieto poškodenia vznikli nevhodnou údržbou varnej dosky a nevztahuje sa na nich záruka. Nejedná sa o technické problémy spotrebiča.

POPIS VÝROBKU

1. L'avá predná varná duozóna (165 x 270 mm)
2. L'avá zadná varná zóna (∅ 165 mm)
3. Pravá zadná varná duozóna (ø 140/230 mm)
4. Pravá predná varná zóna (∅ 165 mm)
5. Ovládací panel

- Dotykové ovládanie je aktivované priložením prsta na príslušný symbol na sklokeramickej doske. Ovládací panel preto udržujte v čistote a v suchu.

Pozn.: Ak vypnete varnú zónu ručne pred uplynutím doby oneskoreného vypnutia, vynuluje sa nastavenie časovača oneskoreného vypnutia. Funkciu oneskoreného vypnutia deaktivujete ručne stlačením symbolu časovača (3).

Indikátory zvyškového tepla

• Správna velkost nádoby

• Primeraná velkost nádoby

Čistiace prostriedky

Poškodené ostrie ihned'vymeňte.

Kovovo lesklé sfarbenie

Dbajte na to, aby bol ovládací panel vždy čistý a suchý.

Pokial'demontujete spotrebič, je dôležité dodržat' správne poradie úkonov:

Po upevnení koncov vodičov pod hlavy skrutiek v svorkovnici založte kábel do svorkovnice a zaistite ho proti vytrhnutiu sponou.

Recyklácia spotrebiča na konci jeho životnosti:
