NÁVOD NA OBSLUHU SDV 3560 Concept

Mokrá dna nádob a varné zóny

a) Stupeň 1-3 je určen

Đakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím si preštuđujte pozorne celý návod na obsluhu a potom ho uschovajte. Zaistite, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.

POZOR!

Nepozerajte sa priamo do varných zón, ked'sa nahrievaju, tzn. sú rozžeravené!!!

OBSAH

Inštalácia spotrebiča 21

Riešenie tažkostí 24

Servis 24

Ochrana životného prostredia....24

Technické parametre
Napätie 220-240/400 V 2N ~ 50/60 Hz
Max. príkon 6000-7200 W
Priemer a príkon l'avej prednej varnej zóny 165 mm, 1100/2000 W	x 270 mm, 1100/2000 W
Priemer a príkon l'avej zadnej varnej zóny ∅ 165 mm, 1200 W
Priemer a príkon pravej zadnej varnej zóny ∅ 140/230 mm, 1000/2200 W
Priemer a príkon pravej prednej varnej zóny ∅ 165 mm, 1200 W
Vonkajšie rozmery (š x h x v) 590 x 520 x 60 mm

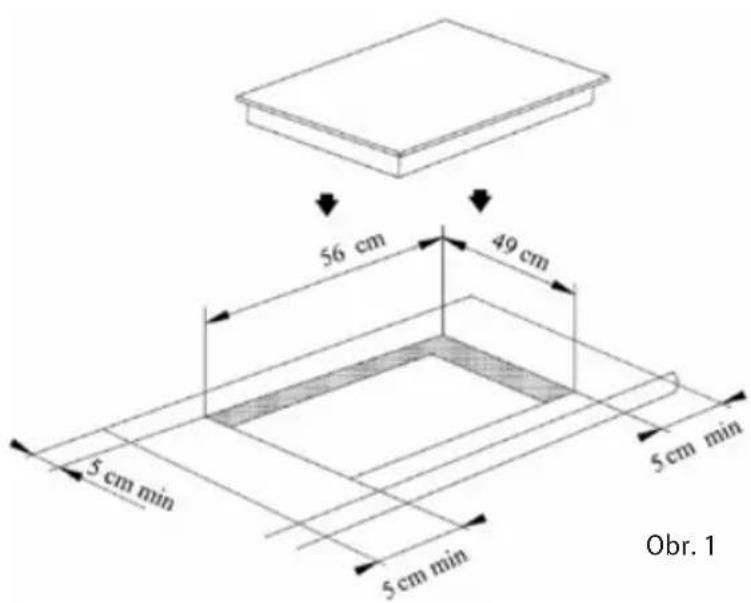

Rozmery pre inštaláciu (š x h x v) 560 x 490 x 50 mm
Hmotnosť	10 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia.

DÔLEŽITÉ UPOZORNENIA:

Pri dodaní spotrebiča

• Ihned' po dodaní skontrolujte obal a spotrebič, či nevznikli škody pri preprave.
• Pokial'je spotrebič poškodený, nesnažte sa ho zapínat'. Čo najskôr sa spojte s dodávatelom.
  • Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
  • Obalový materiál riadne zlikvidujte.

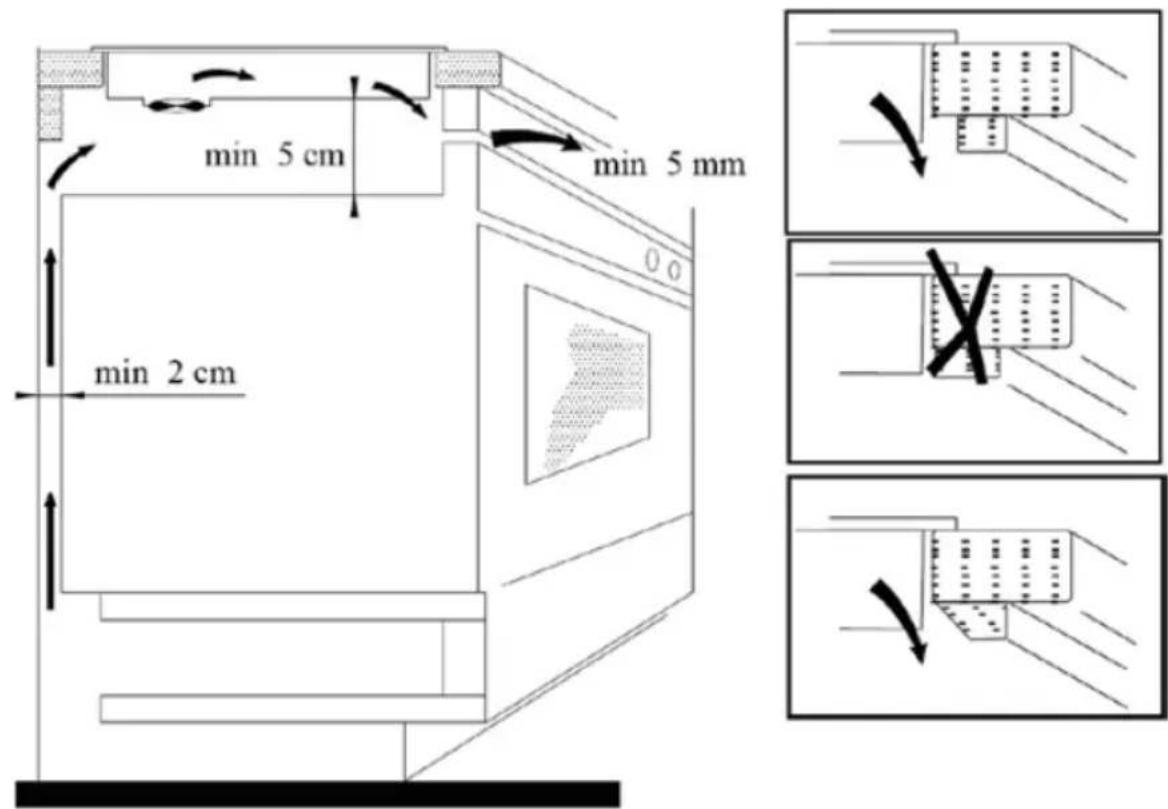

Pri inštalácii

• Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.
• Tesniaca guma nalepená na okraj varnej dosky zabraňuje zatekaniu kvapalín pod varnú dosku.
• Pri inštalácii a pripojení sa riadte montážnym návodom.
  • Pri inštalácii musí byť spotrebič odpojený od elektrickej siete.
• Pred prvým uvedením spotrebiča do prevádzky sa presvedčite, či je vaša domáca elektroinštalácia uzemnená a či zodpovedá všetkým platným bezpečnostným predpisom.
• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča. Používajte iba prívod elektrického napätia s uzemnením.

- Po inštalácii musí byť voľne prístupná jeho elektrická zástrčka alebo istič spotrebiča.

• Váš spotrebič musí inštalovať a pripájať technik s príslušným oprávnením.

- V prípade, že spotrebič nebude správne pripojený alebo bude uvedený do prevádzky bez odbornej inštalácie, môže sa vyskytnúť nebezpečenstvo tažkých zranení alebo usmrtenia osób.

- Výrobca nepreberá záruku za škody, ktoré vzniknú neodborným používaním spotrebiča alebo ně elektrickým pripojením.

V bežnej prevádzke

• Nepoužívajte spotrebič inak, ako je opísané v tomto návode.
• Spotrebič používajte iba v domácnosti a iba na ohrev a prípravu pokrmov.
• Nedotýkajte sa horúcich povrchov počas použitia alebo krátko po použití spotrebiča.
• Nedotýkajte sa spotrebiča vlhkými alebo mokrými rukami.
  • V prípade poruchy vypnite spotrebič a vytiahnite zástrčku zo zásuvky elektrického napätia príslušný istič.
• Pri vypájaní spotrebiča zo zásuvky elektrického napätia nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a t’ahom ju vypojte.
• Pravidelne kontrolujte spotrebič aj prívodný kábel z dôvodu poškodenia. Nezapínajte poškodený spotrebič.
• Neponárajte prívodný kábel alebo zástrčku do vody ani do inej kvapaliny.
• Ak nie je spotrebič v prevádzke, dbajte na to, aby boli všetky jeho ovládacie prvky vo vypnutej polohe.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované, prípadne m defekty.

Ak sú v domácnosti deti

• Nedovol'te detom a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
• Osoby so zníženou pohybovou schopnosťou, so zníženým zmyslovým vnímaním, s nedostatočnou duševnou spôsobilosťou alebo osoby neoboznámené s obsluhou musia používať spotrebič iba pod dozorom zodpovednej oboznámenej osoby.
  • Dbajte na zvýšenú opatrnost, pokial'je spotrebič používaný v blízkosti detí.
  • Nedovol'te, aby bol spotrebič používaný ako hračka.
• Nepoužívajte iné príslušenstvo, ako je odporúčané výrobcom.

Pri varení

• V priebehu varenia sa môžu pokrmy, ako polievky, omáčky alebo nápoje zahriat' a velmi rýchlo pretiect'. Preto odporúčame varit tieto druhy jedál opatrne, zvolit' pre nich správne nastavenie a miešat' ich v priebehu celej doby varenia.
  • Prehriaty olej alebo tuk sa môže rýchlo vznietit. Nebezpečenstvo požiaru!
  • Tuk alebo olej nikdy nezohrievaite bez dozoru!
• Keby došlo ku vznieteniu oleja, nikdy ho nehaste vodou. Nádobu ihned' prikryte pokrievkou alebo tanierom.
• Spotrebič vypnite a nádobu na čnom nechajte vychladnút.

Horúce varné zóny

• Nedotýkajte sa horúcich varných zón. Nebezpečenstvo popálenia!
- Ukazovatel' zvyškového tepla „H" zobrazuje, že sú varné zóny ešte horúce. K spotrebiču nep Nebezpečenstvo popálenia!
- Neodkladaite na varnú dosku horľavé predmety. Nebezpečenstvo požiaru!
- Pokial' sa pod varnou doskou nachádza zásuvka, nesmiete v nej uchovávať žiadne horľavé p spreje. Nebezpečenstvo požiaru!
- Prívodné káble elektrospotrebičov sa nesmú dotýkat' horúcich varných zón. Môžu sa poškodit' izolácie káblov aj varná doska.

Mokré dná riadu a varné zóny

• Pokial'sa medzi dnom nádoby a varnou zónou nachádza voda, môže vzniknút tlak pary. Varná nádoba by mohla tlakom pary nadskočit do výšky. Nebezpečenstvo poranenia!
  • Dbajte na to, aby varné zóny a dná nádob boli suché.

Praskliny v sklokeramickej doske

• Pokial' sa na sklokeramickej doske objavia nejaké praskliny, trhliny alebo nalomenia, hrozí zasiahnutie elektrickým prúdom.
• Spotrebič ihned'vypnite. Vypnutím príslušného ističa odpojte spotrebič od elektrickej siete.
• Kontaktujte autorizovaný servis.

• Nepoužívajte riad s otlčeným smaltom. V mieste poškodenia smaltu vzniká vysoká teplota, ktorá bodovo ohrieva varnú dosku. Hrozí poškodenie varnej dosky!

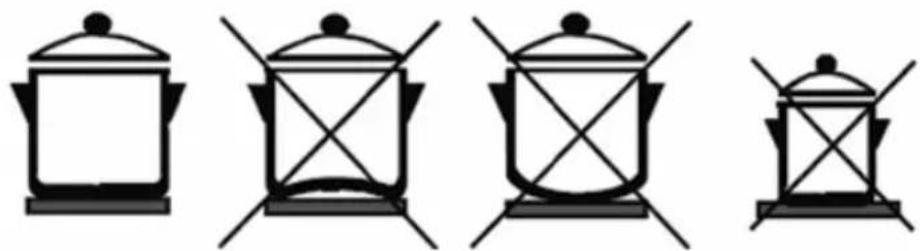

• Nepoužívajte varný riad s prehnutým dnom (Obr. 1) alebo s menším priemerom dna, znižovala by sa účinnost varenja.

Obr. 1

• Drsné dná hrncov a panvíc môžu sklokeramickú varnú dosku poškrabať. Kontrolujte preto varné nádoby.
• Varné nádoby na zapnutej varnej doske musia obsahovať tekutinu alebo jedlo. Varná doska vnútorným bezpečnostným systémom proti prehriatiu. Prázdny riad sa ale môže zahriat tak rý automatické vypínanie nestihne zareagovať a riad môže dosiahnuť velmi vysoké teploty. Môžu sa tak poškodit dná nádob aj sklokeramická doska. Pokial' sa tak stane, nedotýkajte sa nádob a vypnite varnú dosku. Pokial' spotrebič po vychladnutí nehreje, kontaktujte autorizovaný servis.

Horúce varné nádoby

- Nekladte horúce hrnce alebo panvice na ovládací panel ani na rám alebo okraj varnej dosky. Mohlo by dôjst k jej poškodeniu.

Sol', cukor a piesok

- Sol', cukor a zrnká piesku (napr. od čistenia zeleniny) môžu varnú dosku poškrabat. Nepoužívajte varnú dosku ako pracovnú plochu alebo odkladací priestor!

Tvrdé a ostré predmety

- Pokial'na varnú dosku spadnú tvrdé alebo ostré predmety, môže sa poškodit. Neumiestňujte takéto predmety nad varnú dosku.

Vykypené pokrmy

- Cukor a pokrmy s vysokým obsahom cukru poškodzujú pri kontakte varnú dosku. Vykypené pokrmy tohto druhu ihned' odstraňujte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá.

Fólie a plasty

• Hliníkové fólie a plastové nádoby sa na horúcich varných zónach tavia.
- Ochranná fólia na sporák nie je na varnú dosku vhodná.

Nasledujúce poškodenia neovplyvňujú negativne funkčnost ani výkon varnej dosky.

Škvrny

Pripečené zvyšky cukru alebo pokrmov s vysokým obsahom cukru.

Sfarbenie

Kovovo lesklé sfarbenia vzniknuté použitím nevhodných čistiacich prostriedkov alebo odrením dna varných nádob.

Škrabance

Škrabance spôsobené zrnkami soli, cukru alebo piesku, prípadne drsnými dnami nádob.

Opotrebenie dekóru

Opotrebenia spôsobené použitím nevhodných čistiacich prostriedkov

1. Symbol ZAPNUTIA/VYPNUTIA
2. Symbol pre aktiváciu/deaktiváciu detskej zámky
3. Symbol nastavenia časovača
4. Zobrazenie nastaveného času
5. Symboly nastavenia stupňa výkonu varných zón
6. Symbol pre prepínanie velkosti duozóny
7. Zobrazenie nastaveného stupňa výkonu

NÁVOD NA OBSLUHU

• Na varnej doske sú vyznačené miesta – elektrické varné zóny – určené iba na varenie. Priemery varných zón sú odvodené od obvyklých rozmerov varných nádob.
  • Prehriatiu varnej zóny pod sklokeramickou doskou zamedzuje obmedzovač teploty.
• Svietiace symboly "H" na pozíciách ukazovatel'ov príkonových stupňov signalizujú zvýšenú teplotu povrchu varnej zóny po vypnutí. Horúce varné miesto môže byť energeticky využité. Symbol zhasne po takom ochladení varného miesta, kedy už nehrozí nebezpečenstvo popálenia.
• Príkony varných zón sú regulované v rozsahu deviatich stupňov voliteľných dotykovými symbolmi s príslušnými ukazovatel’mi na ovládacom paneli. Pri každom stlačení symbolu sa ozve pípnutie. Reakcia na stlačenie symbolov je

1 sekunda, počas tejto doby je nutné mať prst na príslušnom symbole.

POZOR!

• Senzory nereagujú na tmavé matné farby (nepoužívajte čierne rukavice). Nekladte nič na ovládací panel varnej dosky.
• Pozor na nežiaduce zapnutie spotrebiča, napr. domácimi zvieratami!
• Pri odpojení varnej dosky od elektrickej siete dôjde k vynulovaniu nastavených parametrov a k uzamknutiu ovládania varnej dosky.

Pred prvým použitím

Než uvediete nový spotrebič do prevádzky, mali by ste ho utriet vlhkou handričkou.

Zapnutie varnej dosky

Stlačením symbolu ZAPNUTIE/VYPNUTIE varnú dosku zapnite. Ak nevykonáte d'alšiu vol'bu do 2 m k automatickému vypnutiu varnej dosky.

Zapnutie varnej zóny

1. Nastavte požadovaný výkonový stupeň opakovaným stlačením symbolu „+“ alebo „-” (5) pri zvolenej varnej zóne na hodnotu 1 až 9.

Vypnutie varnej zóny

1. Stlačením symbolu „+“ pri zvolenej varnej zóne (2) ju aktivujete (svieti bodka pri zvolenej zóne).
2. Opakovaným stlačením symbolu „-“ postupne nastavíme výkonový stupeň na „0“ alebo súčasným stlačením oboch symbolov „+“ a „-“ varnú zónu vypneme.
3. Po vypnutí varnej zóny bude displej príslušnej zóny (3) zobrazovat' symbol „H“, ktorý upozorňuje na to, že táto zóna je horúca a že hrozí nebezpečenstvo popálenia. Toto zvyškové teplo je možné využit'.

Duálne varné zóny (duozóny)

Lavá predná a pravá zadná varná zóna sú rozdelené na menšiu a na väčšiu časť. Umožňujú tak prispôsobit svoju vel'kosť varnej nádobe.

a) Zväčšenie varnej zóny

1. Zapnite požadovanú malú časť varnej duozóny a nastavte požadovaný výkonový stupeň 1-9 (vid'vyššie).
2. Stlačením symbolu pre prepínanie vel'kosti duozóny (6) zapnite druhú časť duozóny na rovnaký výkonový stupeň, ako je nastavená malá časť. Tým zväčšíte vel'kosť varnej zóny.

b) Zmenšenie varnej zóny

1. Nastavte požadovaný výkonový stupeň 1-9 (pozri vyššie) pri zvolenej varnej zóně.
2. Stlačením symbolu pre prepínanie vel'kosti duozón (6) vypnite druhú časť duozóny. Zostane zapnutá iba malá časť. Bodka pri symbole príslušnej duozóny zhasne.

Funkcia detskej zámky

Táto funkcia zabráni nechcenej prevádzke varnej dosky. Postupujte nasledovne:

a) Uzamknutie

Stlačte a držte symbol pre aktiváciu/deaktiváciu detskej zámky (2), pokial'sa neozve pípnutie. Pri symbole (2) sa rozsvieti signalizátor. Ovládací panel varnej dosky je uzamknutý okrem symbolu ZAPNUTIE/VYPNUTIE (1).

b) Odomknutie

Stlačte a držte symbol pre aktiváciu/deaktiváciu detskej zámky (2), pokial' sa neozve pípnutie a signalizátor zhasne.

Funkcia oneskoreného vypnutia varnej dosky

1. Stlačte symbol nastavenia časovača oneskoreného vypnutia (3). Stlačením symbolov „+“ a „-“ nastavte dobu oneskoreného vypnutia príslušnej varnej zóny (1-99 minút).

2. Funkcia oneskoreného vypnutia sa po niekolkých sekundách spustí (na displeji časovača svieti zvyšný čas).

3. Po uplynutí nastavenej doby sa ozve sa zvukový signál a varná doska sa vypne.

Vypnutie varnej dosky

a) Ručné vypnutie

Stlačte symbol ZAPNUTIE/VYPNUTIE (1). Celá varná doska sa vypne a jej nastavenie bude vynulované. Po vypnutí varnej dosky budú displeje pri horúcich varných zónach zobrazovať symboly „H“ (hot). Nedotýkajte sa horúcich varných zón, hrozí nebezpečenstvo popálenia!

b) Automatické vypnutie

Ak vypnete všetky varné zóny, celá varná doska sa do 2 minút automaticky vypne.

c) Bezpečnostné vypnutie

Doba varenia na jednotlivých varných zónach je z bezpečnostných dôvodov obmedzená na 8 hodín (pri nastavenom stupni výkonu 1-3), 4 hodiny (pri nastavenom stupni výkonu 4-6) alebo 2 hodiny (pri nastavenom stupni výkonu 7-9).

Po vypnutí varnej zóny, ak má táto zóna teplotu vyššiu než 60°C, sa na displeji zobrazí symbol „H“ (hot), ktorý signalizuje zvýšenú teplotu povrchu varnej zóny.

Táto signalizácia obmedzuje možnosť popálenia pri vypnutej zóne. Horúce varné miesto môže byť energeticky využité.

Tipy pre varenie

Niektoré príklady nastavenia príkonových stupňov:

a) Stupeň 1-3 je určený

• na udržiavanie kvapalín v miernom vare,
• na mierny a pomalý ohrev bez nebezpečenstva pripálenia,
• na rozpustenie masla, čokolády,
• na rozmrazovanie,
• na varenie malého množstva kvapaliny.

b) Stupeň 4-6 je možné použit'

• na intenzívne varenie,
• na udržiavanie varu väčšieho množstva kvapaliny,
• na dusenie.

c) Stupeň 7-9 je možné použit'

• na prípravu pokrmov vyžadujúcich rýchly ohrev a vysokú teplotu (bifteky, rezne, smaženie zemiakov, a pod.),
• na rozohriatie pokrmov pred prepnutím na nižší stupeň.

Tipy pre úsporu energie

• Rovné dno nádob

Používajte hrnce a panvice s hrubými, rovnými dnami. Nerovné dná predlžujú dobu varenia.

Na každú varnú zónu používajte správnu velkost'varnej nádoby. Priemer dna hrncov a panvíć by mal zodpovedat'velkosti varnej zóny.

Pozn.: Nezabúdajte na to, že výrobcovia uvádzajú často horný priemer varných nádob, ktorý je spravidla väčší než je priemer dna nádoby.

Na malé množstvo pokrmu používajte malý hrniec. Veľký a iba sčasti naplnený hrniec vyžaduje veľa energie.

• Zakrytie pokrievkou

Hrnce aj panvice zakrývajte vždy vhodnou pokrievkou. Pri varení bez pokrievky spotrebujete ovela viac energie.

• Varenie s malým množstvom vody

Varte pokrmy s malým množstvom vody. Ušetríte tak energiu. Pri varení zeleniny zostanú uchované vitamíny a minerálne látky.

• Prepnutie na nižší výkonový stupeň

Prepínajte včas na nižší výkonový stupeň.

ČISTENIE A ÚDRŽBA

S čistením varnej dosky nemusíte čakať až na jej vychladnutie. Hrubé pripáleniny odstráňte škrabkou ešte za tepla, aby sa ešte viac nepripekali. Jemné čistenie a ošetrovanie vykonávajte už na vychladnutej varnej doske.

V žiadnom prípade nepoužívajte na čistenie varnej dosky vysokotlakové alebo parné čističe!

Ošetrovanie

Varnú dosku ošetrujte ochranným a ošetrovacím prostriedkom určeným na sklokeramický povrch. Pokryje varnú dosku ochrannou vrstvou odpudzujúcou nečistoty a ul'ahčí jej čistenie.

Čistenie varnej dosky

Varnú dosku čistite po každom varení. Zvyšky po varení sa tak pri dálšom varení nepripečú.

Zvyšky pokrmov a vrstvu mastnoty odstráňte škrabkou na sklo.

Vlažnú varnú dosku vyčistite čistiacim prostriedkom a papierovou utierkou. Pokial' by bola doska príliš horúca, mohli by sa na nej objaviť škvrny.

Potom varnú dosku utrite vlhkou handričkou a mäkkou handričkou ju vytrite dosucha.

Používajte čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch, napr. CERA CLEN, Cera-fix, Sidol na ceran+ocel'.

Škvrny od vody môžete odstrániť tiež citrónom alebo octom.

Nevhodné čistiace prostriedky

V žiadnom prípade nepoužívajte:

Drsné špongie, abrazívne prostriedky alebo agresívne čistiace prostriedky ako sprej na čistenie rúry na pečenie a odstraňovač škvín.

Škrabka na sklo

Húževnaté nečistoty odstraňujte najlepšie škrabkou na sklo.

Odistite škrabku.

Varnú dosku čistite iba vlastným ostrím.

Držiakom škrabky by ste ju mohli poškrabať.

POZOR!

Škrabka je veľmi ostrá. Nebezpečenstvo poranenia! Po čistení škrabku opät zaistite.

Kovovo lesklé sfarbenia sa objavujú po použití nevhodných čistiacich prostriedkov alebo odretím dna varných nádob.

Odstraňujú sa len velmi t'ažko. Používajte prostriedky Stahl-Fix alebo Sidol na ceran + ocel'. Naše servisy odstraňujú sfarbenie iba za úhradu.

Ovládací panel

Zvyšky jedál a vykypené pokrmy negatívne ovplyvňujú jeho funkciu.

INŠTALÁCIA SPOTREBIČA

• Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca. Na chyby spôsobené nesprávnou inštaláciou sa záruka nevztahuje.
• Výrobca nenesie žiadnu zodpovednosť za škody spôsobené na osobách, zvieratách a veciach v dôsledku nesprávnej inštalácie.
• Umiestnenie spotrebiča do vhodného nábytku zaistí jeho správnu funkciu.
• Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 1 a 2.
• Kuchynský nábytok musí byť vyrobený z dostatočne tepelne odolného materiálu. Materiály a použité lepidlá musia odolávať ohriatiu spotrebiča zodpovedajúcemu norme ČSN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepiť.

Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály. Varnú dosku inštalujte do výrezu v pracovnej doske min. hrúbky 30 – 40 mm, povrchovo krytej tepelne odolným materiálom. Pracovná doska musí byť inštalovaná vo vodorovnej polohe a musí byť na strane pri stene utesnená proti zatekaniu kvapalín. Pod varnou dosku nie je možné inštalovať bez zvláštneho opatrenia rúry na pečenie, u których môžu spaliny z rúry na pečenie prúdiť smerom nahor pod varnú dosku.

2. Požadované rozmery otvoru v pracovnej doske pre vstavanie sú na Obr. 1. Po stranách varnej dosky nechajte min. 50 mm odstup od okolitých predmetov a skriniek. Za varnou doskou ponechajte volných min. 50 mm.

1. Nad varnú dosku odporúčame inštalovať odsávač pár, nad neho je možné umiestnit’ hornú skrinku. Minimálna vzdialenost’ odsávača pár nad varnou doskou je 600 mm. Samostatnú skrinku bez odsávača pár inštalujte min. 760 mm nad varnou doskou

2. Pri inštalácii použite pracovní dosku s hrůbkou 30 – 40 mm.

3. Z dôvodu účinnej cirkulácie vzduchu musí byť spotrebič umiestnený podľa rozmerov na Obr. 2. Skrinka musí byť konštruovaná tak, aby do jej spodnej časti mohol prúdit’vzduch. Pod varnou doskou musí minimálne 20 mm a za zadnou stenou skrinky musí byť medzera minimálne 50 mm.

Obr. 2

1. Pred inštaláciou spotrebiča do výrezu v pracovnej doske nalepte po obvode spodnej časti sklokeramickej dosky tesnenie proti zatekaniu kvapalín (priložené podľa typu).

2. Spotrebič nasuňte na kraj pracovnej dosky a prestrčte prívodný kábel cez pracovnú dosku skrinky tak, aby bola po inštalácii prístupná jeho zástrčka alebo svorkovnica.

3. Opatrne zasuňte spotrebič na zvolené miesto. Dbajte na to, aby nedošlo k priškripnutiu prívodného kábla. Zaistite ho v požadovanej polohe 4 príchytkami (súčasť balenia).

4. Pripojte prívodný kábel do zásuvky elektrického napätia alebo do svorkovnice.

Demontáž

1. Najskôr odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uvolnite upevňovacie príchytky.
3. Vysuňte spotrebič a pritom opatrne vytiahnite prívodný kábel.

Pripojenie do elektrickej siete

• Pripojenie spotrebiča musí vykonávať iba kvalifikovaný odborník!
• Overte, či pripájané napätie a prúdové istenie zodpovedá výkonovým hodnotám na typovom štítku spotrebiča. Obzvlášť u jednofázového pripojenia (230 V) by mohlo dôjst k preťaženiu inštalovaného elektrického obvodu. Odporúčame použit samostatne istený elektrický obvod.
• Používajte iba rozvody elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zástrčky, konektory ani predlžovacie káble. Mohli by spôsobit' nebez požiaru z prehriatia.
• Zástrčka prívodného kábla alebo príslušný istič spotrebiča musia byť vol’ne prístupné aj po ich inštalácii.
• Elektrická bezpečnost spotrebiča môže byt garantovaná iba vtedy, pokial'je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodnej siete.
• Výrobca nenesie zodpovednosť za poškodenie osôb alebo vecí v dôsledku chýbajúceho alebo ochranného spojenia.
• Prívodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi častami spotrebiča, a aby nebol deformovaný a nadmerne ohýbaný.

Pripojenie spotrebiča musí vykonávať iba kvalifikovaný odborník!

Do rozvodu pred spotrebičom musí byť zabudovaný spínač alebo istič pre odpojenie spotrebiča od elektrickej siete, u ktorého je vzdialenost rozpojených kontaktov všetkých pólov min. 3 mm.

Spotrebič je možné pripojit dvoma spôsobmi:

a) 3-žilovým prívodným káblom (230 V)

Použite kábel s vodičmi s prierezom min. 2,5 mm, napr. typu H05V2V2-F3x2,5, ktorého konce upravte proti rozstrapkaniu nalisovanými koncovkami. Pripojenie je na Obr. 3.

b) 5- žilovým prívodným káblom (400 V 2N)

Použite napr. kábel s vodičmi s priemerom min. 2,5 mm, napr. typu H05V2V2-F5x2,5, ktorého konce upravte proti rozstrapkaniu nalisovanými koncovkami. Pripojenie je na Obr. 4.

Po pripojení spotrebič otočte do pracovnej polohy, vložte do výrezu a skontrolujte polohu prívodného kábla.

RIEŠENIE ŤAŽKOSTÍ

Problém Pričina, riešenie
Pri zapnutí varnej dosky zareaguje istenie domácej elektroinštalácie.	Skontrolujte, či príkon všetkých zapnutých spotrebičov neprekračuje maximálne zaťaženie domácej elektroinštalácie. Zistite, či istenie nevypadne tiež pri zapnutí inej varnej zóny.
Varná doska sa vypla.	Niekto sa neúmyselne dotkol hlavného vypínača. Znova varnú dosku zapnite. Ešte raz vykonajte nastavenie.
Ked' na indukčnú varnú zónu postavíte nádobu, začne jej displej blikať (a varná zóna nehreje).	Pokiaľ sa varná nádoba pri použití príliš zohriala, nechajte ju vychladnút. V prípade, že ani po ďalšom vypnutí a zapnutí ukazovatel'ešte stále nesvieti, odpojte varnú dosku zo siete. Počkajte 20 sekúnd a znovu ju pripojte.

SERVIS

Údržbu rozsiahlejšieho charakteru alebo opravu, ktorá vyžaduje zásah do vnútorných častí výrobku, musí vykonať odborný servis.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
- Škatuľa od spotrebiča môže byť daná do zberu triedeného odpadu.
- Plastové vrecká z polyetylénu (PE) odovzdajte do zberu materiálu na recykláciu.

Symbol na výrobku alebo jeho balení udáva, že tento výrobok nepatrí do domáceho odpadu. Je nutné odniest' ho do zberného miesta pre recykláciu elektrického a elektronického zariadenia. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť negatívnym dôsledkom pre životné prostredie

zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, služby pre likvidáciu domáceho odpadu alebo v obchode, kde ste výrobok zakúpili.

PODZIĘKOWANIE
