NÁVOD K OBSLUZE PDV7060 Concept

Plynová doska vstavaná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Rady a tipy k úspoře energie

Návod k obsluze

Výměna trysek a seřízení minimální výšky plamene

Čištění a údržba

Instalace spotřebiče

Řešení potíží

TECHNICKÉ PARAMETRY

Napětí 230 V ~ 50 Hz
Typ zemního plynu G20, 20 mbar
Typ propan-butanu (po výměně trysek) G30/G31, 28-30 mbar
Typ a rozměr plynové přípojky G 1/2"
Malý hořák	Tepelný výkon 1,0 kW
	Označení trysek ∅ 0,72 ∅ 0,50
	Spotřeba plynu 73 g/h (LPG)
Středně velký hořák	Tepelný výkon 1,75 kW
	Označení trysek ∅ 0,97 ∅ 0,65
	Spotřeba plynu 127 g/h (LPG)
Velký hořák	Tepelný výkon 3,0 kW
	Označení trysek ∅ 1,30 ∅ 0,85
	Spotřeba plynu 218 g/h (LPG)
Max. celkový tepelný výkon 7,5 kW
Vnější rozměry (š x h x v) 600 x 515 x 90
Rozměry pro instalaci (š x h x v)		560 x 490 x 45
Hmotnost		14,1 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozoméní.

CZ

concept

concept

CZ

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání plynové desky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožnujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
• Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobre větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
• Těsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání kapalin pod varnou desku.
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Při instalaci musí být spotřebič odpojen od elektrické sítě a hlavní uzávěr plynu musí být uzavřený.
• Ověřte, zda připojované napětí a přívod plynu odpovídá hodnotám na typovém štitku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.

- Po instalaci musí být volně přístupná elektrická zástrčka, nebo jistič a uzávěr přívodu plynu.

- Tento spotřebič může být použiván v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Při používání varného spotřebiče na plynná paliva v místnosti, kde je spotřebič instalován, vzniká teplo, vlhkost a spaliny. Zajistěte dostatečné větrání kuchyně (místnosti), zejména, je-li spotřebič v činnosti; udržujte otvory pro přirozené větrání otevřeny nebo nainstalujte mechanické provětrávací zařízení (odtahovou digestoř s mechanickým odsáváním)
• Dlouhodobé intenzivní používání spotřebiče může vyžadovat dodatečné větrání, např. zvýšené mechanické větrání, pokud je přítomno, dodatečné větrání pro bezpečné odstranění produktů spalování na venkovní (externí) vzduch a zároveň zajišťuje výměnu vzduchu v místnosti s dodatečným větráním
• Přívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých mřížek hořáků. Může se poškodit jak izolace kabelů, tak i samotný spotřebič.
• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.
• Přívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých mřížek hořáků. Může se poškodit jak izolace kabelů, tak i samotný spotřebič.
• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.
• Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.
• Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.
• Pokud se pod spotřebičem nachází zásuvka, nesmíte v ní uchovávat žádné hořlavé předměty nebo spreje. Nebezpečí požáru!
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• V případě poruchy vypněte spotřebič, vytáhněte zástrčku ze zásuvky elektrického napětí a uzavřete přívod plynu ke spotřebiči.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

4

5

CZ

concept

concept

CZ

• Neponořujte přívodní kabel, nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapinejte poškozený spotřebič.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Hořáky používejte pouze v případě, když je na nich varná nádoba. Nezahřívejte prázdné varné nádoby.
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob s menším průměrem než které je doporučeno, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.
• Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snižovala by se tím tak účinnost vaření.
• Varné nádoby musí stát na mřížkách hořáků, nesmí stát přímo na hořácích!
• Varné nádoby stavte nad střed hořáků, jinak hrozí nebezpečí převrhnutí.
• Nestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojít k jeho poškození.
• Pokud sundáte varnou nádobu z plynového hořáku, snižte jeho plamen na minimum, nebo hořák úplně vypněte!
• Nedoporučujeme zahřívat nádobí současně na více hořácích, protože následná akumulace tepla pod nádobím by mohla vést k poškození spotřebiče.
• Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.
• Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!
• Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!
• Udržujte spotřebič v čistotě. Zbytky jídla by se mohly pri provozu vznítit a způsobit požár!
• Nastavení tohoto spotřebiče je uvedeno na štítku (nebo na výrobním štítku)

- Při fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!

• Tento spotřebič je určen pouze pro přípravu pokrmů. Nesmí se používat pro jiné účely, např. pro vytápění místnosti!
• Tuk, nebo olej nikdy nezahrívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!
• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.

- Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotrebované, případně má jiné defekty.
• Na čištění nepouživejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

concept

concept

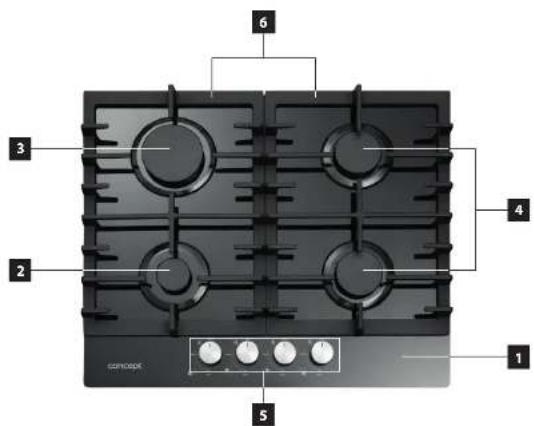

POPIS VÝROBKU

1 Skleněná deska
2 Malý hořák
3 Velký hořák
4 Stíedně velký hořák
5 Ovládání jednotlivých hořáků
6 Litinové mřížky hořáků

Průměr dna nádobí musí odpovídat průměru hořáku.

Typ hořaku	Průměr dna nádobí
	Min. Max.
Velký hořák 200 mm 240 mm
Středně velký hořák 160 mm 180 mm
Malý hořák 120 mm 160 mm

Poznámka:

- Nepoužívejte nádobí přesahující okraj hořáku nebo nádobí, které je menší než daný hořák.

	Vždy používejte nádobí, které je pro daný hořák vhodné, abyste zabránili zbytečné spotřebč plynu a ožehnutí nádobí.	Na velkých hořácích nepoužívejte nádobí malého průměru. Plameny nesmi dosahovat na boky nádobí.
	Aby byla ztráta energie co nejmenší, zakryjte nádobí poklíčkou.	Nevařte bez poklíčky nebo se zpola odkrytou poklíčkou - vede to ke ztrátám energie.
	Používejte pouze nádobí s plochým dnem.	Nepoužívejte nádobí s vypouklým, nebo s prohnutým dnem.
	Nádobí vždy postavte přesně nad střed hořáku, nikoli k jedně straně.	Nestavějte nádobí na okraj hořáku, mohlo by dojit k jeho převrácení.
		Na mřížky hořáků v blizkosti ovladačů nestavějte nádobí s velkým průměrem, které by se v připadě postavení nad střed hořáku dotýkalo ovladačů, nebo bylo v jejich bezprostřední blizkostí, čímž by docházelo ke zvyšení teploty v místě ovladačů a mohlo by dojit k jejich poškození.
	Nádobí vždy postavte na mřížku hořáku.	Nádobí nikdy nestavte primo na kryt hořáku.
		Nic nepokládejte mezi nádobí a mřížku hořáku (omezovač plamene, azbestovou desku atd.). Mohlo by dojit k závažnému poškození spotřebiče.
	Pokud je nádobí umistěné na mřížce hořáku, manipulujte s ním opatrně.	Spotřebič (desku) nadměmě nezatežujte. Vyvarujte se úderům těžkými předměty.

CZ

concept

concept

CZ

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít vlhkým hadříkem. Všechny hořáky pečlivě sestavte dle Obr. 1, aby všechny díly dosedly správně a plamen byl pak rovnoměrný.

1 Kryt hořáku
2 Rozdělovač plamene
3 Télo hořáku

1. Rozdělovač plamene (2) umistěte na tělo hořáku (3) tak, aby zapalovaci elektroda a termoelektrický článek procházely příslušnými otvory v rozdělovači plamene (2).
2. Kryt hořáku (1) umístěte na rozdělovač plamene (2).

Zapálení hořáku

Každý hořák je vybaven bezpečnostním zařízením, které je určeno k uzavření přivodu plynu v případč, pokud dojde k zhasnuti plamene.

Symbol vedle jednotlivých ovladačů hořáku ukazuje, který hořák je príslušným ovladačem ovládán.
1. Stiskněte a otočte příslušný ovladač hořáku proti směru hodinových ručiček do maximální polohy (MAX).
2. K automatickému zapálení hořáku dojde pouze v případě, pokud přidržíte ovladač hořáku v maximální poloze.
3. Po zapálení hořáku podržte stisknutý ovladać hořáku přiblížně 15 sekund. Následné stisknuti uvolněte.
4. Po uvolnění stisknutého ovladače hořáku upravte plamen otáčením ovladače na požadovanou úroven. Provozní poloha musí být v rozmezi mezi maximální (MAX) a minimální polohou (MIN).
5. K vypnutí hořáku otočte ovladačem po směru hodinových ručlček do polohy OFF (vypnuto).

Poznámka:

1. Nikdy nedržte stisknutý ovladač hořáku déle než 15 sekund. Pokud nedojde k zapálení hořáku do 15-ti sekund, uvolněte stisknutí ovladače hořáku a otočte ovladač do polohy OFF (vypnuto), vyčkejte 1 minutu a pak pokus o zapálení hořáku zopakujte.
2. V případě výpadku elektriny lze opatrně zapálit hořák sirkou.

Bezpečnostní pojistka proti úniku plynu při zhasnutí plamene

Jedná se termoelektrický článek umístěný v blízkosti hořák, který na základě vyzařování tepla hídá plamen a v připadě náhodného zhasnutí uzavíe přívod plynu ke konkrétnímu hořák. Pokud dojde k náhodnému zhasnutí plamene, otočte příslušným ovladačem po směru hodinových ručiček do polohy OFF (vypnuto). Vyčkejte jednu minutu a znovu zapalte hořák.

VÝMĚNA TRYSEK A SEŘÍZENÍ MINIMÁLNÍ VÝŠKY PLAMENE

Výměnu trysek hořáků a seřízení minimální výšky plamene může provádět pouze kvalifikovaný odborník nebo autorizovaný servis!

Výměna trysek hořáků

1. Uzavíte přívod plynu a vytáhněte zástrčku ze zásuvky elektrického napětl.
2. Vyjměte rošt hořáku, kryt hořáku a rozdělovač plamene.
3. Trysku vyšroubujte pomoci 7 mm nástrčného kliče a vyměňte za trysku pro jiný typ plynu. Trysku pevně dotáhněte.
4. Provedte zpětnou montáz všech částí hořáku (rozdělovač plamene, kryt a rošt).

CZ

concept

concept

CZ

Seřízení minimální výšky plamene

1. Zapalte príslušný hořák a otočte ovladač hořáku do minimální polohy (MIN).
2. Tahem vzhúru sejměte ovladač hořáku.
3. Šroubovákem nastavte minimální výšku plamene. V závislosti na modelu spotřebiče se sežizovací šroub nachází v hřídeli plynového ventilu nebo vedle plynového ventilu (viz Obr. 2).
4. Ideální minimální výška plamene by měla být 3 - 4 mm. Pří použití propan-butanu seřizovací šroub téměř zašroubujte.
5. Nasadte ovladač hořáku.
6. Zkontrolujte, zda při přepinání z maximálního na minimální plamen se plamen nezmenšuje příllš rychle. Pokud ano, tahem vzhůru sejměte ovladač hořáku, znovu upravte minimální výšku plamene a provedte další kontrolu.
7. Seřízení minimální výšky plamene provedte u všech hořáků.

Poznámka:

1. Nerozebírejte hřídel ventilu. V případě závady vyměňte celý ventil.
2. Před nasazením všech části hořáku se ujistěte, že nejsou ucpané trysky.
3. Po výměně trysek hořáků na jlný druh plynu, je nutné provést úplnou provozní zkoušku a zkoušku těsnosti.

Obr. 2

ČIŠTĚNÍ A ÚDRŽBA

• Pred údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Čištění spotřebiče provádějte až po úplném vychladnutí.
• Povrch spotřebiče čistěte vlhkým hadříkem, měkkým kartáčkem nebo měkkou houblíčkou, následně vytřete do sucha.
• Na čistění nepouživejte hrubé abrazivní čistici prostředky nebo ostré kovové škrabky, může dojít k poškrábání povrchu spotřebiče.
  • K čištění spotřebiče nepoužívejte parní čistlč ani jlné vysokotlaké čistící zařizení!
• Čištění spotřebiče provádějte pravidelné, nejlépe po každém použití.

Čištění roštů hořáků

• Vyjměte rošty hořáků.
- Rošty očistěte měkkým kartáčkem nebo měkkou houbičkou v teplé vodě s prostředkem na mytí nádobí. V případě usazených nečistot nechte odmočit.
• Rošty osušte čistou utěrkou.
• Rošty nelze mýt v myčce nádobí.

Čištění skleněné desky

• Skleněnou desku pravidelně otírejte měkkou houbičkou namočenou v teplé vodě s malým množstvím prostředku na mytí nádobí.
  • Po očistění důkladně osušte.
• Slané pokrmy nebo tekutiny co nejdříve odstraňte.
• V průběhu času se může u nerezových dílů spotřebiče objevit změna zbarvení. Jedná se o normalní jev, který má za následek působení vysokých teplot. Po každém použiti spotřebiče doporučujeme tyto části vyčistit vhodným prostředkem na čištění nerezové oceli.

Čištění hořáků

• Vyjméte kryty hořáků a rozdělovače plamene.
- Namočte do horké vody s malým množstvím prostředku na mytí nádobí.
- Po očistění a omyti, důkladně otřete do sucha, nebo nechte oschnout. Ujistěte se, že otvory rozdělovačú plamene jsou čistě a suché.
- Těla hořáků očistěte navlhčenou houbičkou a osušte. Vyždimanou houbičkou otřete zapalovací elektrodu a termoelektrický článek, následné čistou utěrkou vytřete do sucha.
- Pred nasazenim dilů hořáků zpět na skleněnou desku se ujistěte, že nejsou ucpané trysky.

CZ

concept

concept

CZ

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického napětí.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.

- Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodné upraveného nábytku, který má rozměry dle Obr. 3.

• Okraje varné desky musí být minimálně 60 mm od zadní stěny
• Mezi nejvyším bodem varné desky (včetně hořáků) a spodní stranou vodorovné plochy umístěné přímo nad vamou deskou (kromě digestoře), musí být mezera alespoň 700 mm.
  • V připadě, že je boční hrana horní vodorovné desky v jedné rovině s boční hranou varné desky, musí být minimální vzdálenost mezl boční hranou varné desky a spodní plochou vodorovné desky nad varnou deskou 400 mm.

- Pokud je spodní plocha vodorovné desky nad boční hranou varné desky niže než 400 mm, musí její boční hrana být alespoň 50 mm od svislé roviny boční hrany varné desky.

Obr.3

• Kuchyňský nábytek musí být vyroben z tepelné odolného materiálu odolávajícim teplotám nejméně 120°C. Materiály a pouzitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335 2-6. Materiály a lepidla, které neodpovidají uvedené normě, se mohou zdeformovat nebo odlepit.
• Spotřebič nesmí být instalován v těsně blízkosti kuchyňské skřínky z hořlavého materiálu, která přesahuje nad povrch pracovní desky.
• Pokud je pod varnou deskou umístén spotřebič, musi být mezi těmito dvěma spotřebiči mezera nejméně 25 mm (viz Obr. 4).

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napěti s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
  • Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován nebo nadmérně ohýbán.
• Pokud je spotřebič připojován do svorkovnice nebo do rozvodné krabice elektrické instalace, dodržujte barevné značení příp. popis jednotlivých vodičů.

Připojení přívodu plynu

• Připojení spotřebiče může provádět pouze kvalifikovaný odborník!
• Tento spotřebič smí být nainstalován a připojen v souladu s předpisy dle ČSN 38 6441 a ČSN 38 6460.
  • V připadě použití propan-butanu (LPG) nebo propan-butanu v lahvích je nutné respektovat ustanovení ČSN 38 6460.
• Ověřte, zda připojovaný rozvod plynu odpovídá hodnotám na typovém štítku spotřebiče.
• Tento spotřebič je určen k provozu na LPG nebo zemní plyn (NG). Úpravu pro použití na LPG nebo zemní plyn (NG) může provádět pouze kvallifikovaný odborník.
• V připadě připojení spotřebiče k zemnímu plynu (NG) použijte závitovou párovací redukci GJ 1/2" (viz Obr. 5).
  • V případě připojení spotřebiče k LPG použijte nasouvací párovací redukci (viz Obr. 6).
• Přívod plynu musí být umístěn takovým způsobem, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl jinak deformován nebo ohýbán.
• Pokud je pod plynovou varnou deskou umistěna trouba, umistěte přívodní trubku nebo plynovou hadici tak, aby nepřišla do kontaktu s povrchem trouby.

Obr. 5 Obr. 6

CZ

concept

concept

CZ

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Otočte spotřebič horni stranou dolů a položte jej na měkkou podložku. Dávejte pozor, abyste při otáčení nepoškodili zapalovací elektrody a termoelektrické články.

3. Po obvodu ve spodní části spotřebiče nalepte těsnění. Těsnění se nesmí v rozích překrývat a ani nesmí být mezl spojl mezera.

4. Ke spotřebiči přilpevněte svorky, aby bylo možné upravit jejich polohu.

5. Položte spotřebič na okraj pracovní desky a prostrčte přívodní kabel skrz pracovní desku tak, aby po instalaci zůstala zástrčka nebo svorkovnice přístupná.

6. Opatmě vložte spotřebič do připraveného výřezu v pracovní desce. Dbejte, aby nedošlo ke skřípnutí přivodního kabelu.

7. Připojte přivodní trubku nebo plynovou hadici ke spotřebiči (viz odstavec Připojení přivodu plynu).

8. Na spodní straně spotřebiče upravte svorky, aby správně dosedly na hranu pracovní desky (viz Obr. 7) a svorky dotáhněte.

9. Připojte přívodní kabel do zásuvky elektrického napětí nebo do svorkovnice (viz odstavec Připojení do elektrické sitě).

Obr.7

Poznámka:

K utěsnění spotřebíče k pracovní desce nepoužívejte silikony, nebo jakékoliv lepidla. Ztížilo by se tím případné vyjmutí spotřebíče při opravě (servlsu).

Demontáž

Pokud demontujete spotřebić, je důležité dodržet správné pořadi úkonů:

1. Nejdrive odpojte privodni kabel od elektrické sitě (vytáhněte zástrčku nebo vypněte jistič).
2. Uzavřete přívod plynu ke spotřebiči. Odpojte přívodní trubku nebo plynovou hadici.
3. Povolte upevnovaci svorky a vyjměte spotřebič z pracovní desky.

ŘEŠENÍ POTÍŽÍ

Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník, nebo autorizovaný servis. Neodborné opravy a zásahy do spotřebiče mohou představovat vážné riziko pro Vás i pro vaše okolí. Některé drobné závady, které se při používání plynové desky objeví, jste schopni odstranit sami pomocí následujícího přehledu.

Popis závady Možná přičina řešení
Hořák nehoří	Zapalovací elektroda nedává jiskru	Zkontrolujte, zda je přívodní kabel správně zapojený.
	Nesprávně nasazený kryt hořáku	Překontrolujte správně nasazení krytu hořáku na rozdělovači plamene.
	Uzavřený přívod plynu	Otevřete přívod plynu, nebo překontrolujte plynovou trubku (hadici), zda není zdeformovaná.
Hořák špatně hoří	Přívod plynu není zcela otevřený Úpň ne otevřete přívod plynu.
	Nesprávně nasazený kryt hořáku	Překontrolujte správně nasazení krytu hořáku na rozdělovači plamene.
	Znečištěná zapalovací elektroda Zapalovací elektrodu očistěte měkkou houbičkou.
	Kryty hořáků jsou mokré Osušte kryty hořáků.
	Zanesené otvory v rozdělovači plamene	Vyčistěte rozdělovač plamene.
Hořák jde zapálit, ale hned zhasne	Nedrželi jste dostatečně dlouho stisknutý ovladač příslušného hořáku	K zapálení hořáku dojde pouze v případě, pokud přídříte ovladač hořáku v maximální poloze. Po zapálení hořáku podržte stisknutý ovladač hořáku přibližně 15 sekund. Následně stisknutí uvolněte.
Hluk při zapálení a hoření hořáku	Nesprávně nasazený kryt hořáku	Překontrolujte správně nasazení krytu hořáku na rozdělovači plamene.
Při používání hořák zhasiná	Znečištěný termoelektrický článek	Termoelektrický článek očistěte měkkou houbičkou.
	Vafený pokrím přetekl a uhasil plamen	Otočte ovladačem hořáku do polohy OFF. Vyčkejte jednu minutu a hořák znovu zapalte.
	V místnosti je přilíš velký průvan	Otočte ovladačem hořáku do polohy OFF. Zkontrolujte, zda v místnosti není přilíš velký průvan. Vyčkejte jednu minutu a hořák znovu zapalte.
Žlutý plamen při hoření	Zanesené otvory v rozdělovači plamene	Vyčistěte rozdělovač plamene.
	Použitý jiný typ plynu	Zkontrolujte, zda připojený typ plynu odpovídá hodnotám na typovém štitku.
Nerovnoměrný plamen	Zanesené otvory v rozdělovači plamene	Vyčlistěte rozdělovač plamene.
	Nesprávně nasazený kryt hořáku	Překontrolujte správně nasazení krytu hořáku na rozdělovači plamene.
V místností je citit plyn	Únik plynu - selhání funkce některého termoelektrického článku	Přestaňte spotřebič použivat. Uzavřete přívod plynu, vyvětrejte místnost a nechte překontrolovat těsnost přípojení spotřebiče, příp. nechte opravit spotřebič kvalifikovaným odbornikem nebo autorizovaným servisem.

concept

concept

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnící 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatriž do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklac elektrického a elektronického zařízení. Zajštičním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by Jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklací tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Napätle 230 V ~ 50 Hz
Typ zemného plynu G20, 20 mbar
Typ propán-butánu (po výmene dýz)		G30/G31, 28 - 30 mbar
Typ a rozmer plynovej prípojky G 1/2"
Malý horák	Tepelný vykon 1,0 kW
	Označenie dýz ∅ 0,72 ∅ 0,50
	Spotreba plynu 73 g/h (LPG)
Stredne velký horák	Tepelný vykon 1,75 kW
	Označenie dýz ∅ 0,97 ∅ 0,65
	Spotreba plynu 127 g/h (LPG)
Velký horák	Tepelný vykon 3,0 kW
	Označenie dýz ∅ 1,30 ∅ 0,85
	Spotreba plynu 218 g/h (LPG)
Max. celkový tepelný vykon 7,5 kW
Vonkajšle rozmery (s × h × v)		600 × 515 × 90
Rozmery na instaláciu (s × h × v)		560 × 490 × 45
Hmotnost		14,1 kg

- Dbajte na zvýšenú opatrnost, pokial' je spotrebič používaný v blízkosti detí.

1 Sklenená doska
2 Malý horák
3 Velký horák
4 Stredne velký horák
5 Ovládanie jednotlivých horákov
6 Liatinové mriežky horákov

Typ horáka	Priemer dna riadu
	Min. Max.
Velký horák 200 mm 240 mm
Stredne velký horák 160 mm 180 mm
Malý horák 120 mm 160 mm

Poznámka:

Bezpečnostná poistka proti úniku plynu pri zhasnutí plameňa

- Pred údržbou a čistením vypojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.

- Povrch spotrebiča čistite vlhkou handričkou, mäkkou kefkou alebo mäkkou hubkou, následne vytrite do sucha.

- Na čistenie spotrebiča nepouživajte pamý čistič ani iné vysokotlakové čistiace zariadenia!

Hrozí nebezpečenstvo úrazu elektrickým průdom! Pred inštaláciou spotrebiča odpojte prívodný kábel zo zásuvky elektrického napätia.

Pokial' demontujete spotrebič, je dôležité dodržat' správne poradie úkonov:

• Preferuite recykláciu obalových materiálov a starých spotrebičov.
- Škatula od spotrebiča sa može dať do zberu triedeného odpadu.
- Plastové vrecúška z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Recyklácia spotrebiča na konci jeho životnosti:
