NÁVOD K OBSLUZE ETV8360bcN Concept

Elektrická multifunkční trouba vestavná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho použivání.

Pred prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte.

Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Kondenzace vody

Popis výrobku

Popis ovládacího panelu

Jednotlivé funkce pečení

Tipy k pečení

Návod k obsluze

Základní funkce spotřebiče

Pokročilé funkce spotřebiče

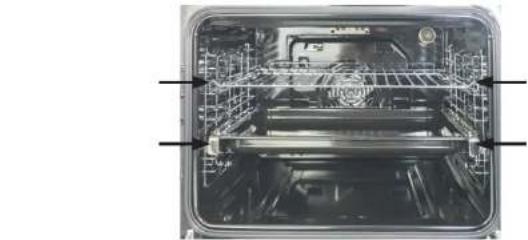

Správné umístění roštu nebo plechu do spotřebiče

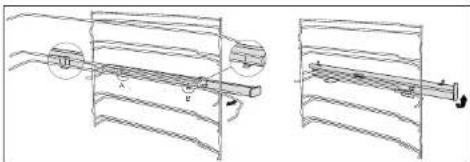

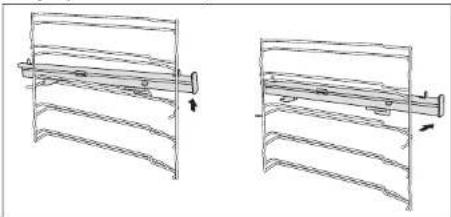

Teleskopické výsuvy

Čistění a údržba

Instalace spotřebiče

Servis

Ochrana životního prostředí

Technické parametry
Napětí 220–240 V - 50 - 60 Hz
Max. příkon 3 200 W
Příkon horního topného tělesa 900 W
Příkon dolního topného tělesa 1 000 W
Příkon kruhového tělesa 1 800 W
Příkon grilovacího tělesa 1 300 W
Rozsah nastavení teploty 30–250 °C
Rozměry pro instalaci (š x h x v) 560 x 550 x 600 mm
Vnější rozměry (š x h x v) 595 x 566 x 596 mm
Vnitřní rozměry (š x h x v) 497 x 393 x 361 mm
Vnitřní objem 72 l
Hmotnost 42 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

concept

concept

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání elektrické trouby

- Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.

- POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!

- Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se obratte na dodavatele.

- Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.

- Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

- Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

- Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

- Kuchyňské kouty v obchodech, kancelářich a ostatních pracovištích.

- Spotřebiče používané v zemědělství.

- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

- Spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Nepoužívejte spotřebič, jste-li bosí.

- Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

- Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.

• Ve vnitřním prostoru spotřebiče nic neskladujte.
• Nesedejte a nestoupejte na otevřená dvířka spotřebiče.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být použiván dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout omastek. Dbejte zvýšené opatnosti. Nebezpečí opaření!
• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebíče.
  • V prípadě poruchy vypněte spotřebič a vytáhněte zástrčku ze zasuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchoyou úpravu, je opotřebované, případně má jiné defekty.
• Cištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

ETV8360bcN

ETV8360bcN

concept

concept

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřit (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.

Kondenzace vody

Při pečení pokrmů s větším obsahem vody, dbejte opatnosti při otevírání dvířek spotřebiče. Docházi ke střetu horkého vzduchu se studeným a na dvířkách může zkondenzovat pára, která se přemění na vodu a následně může stékat do spodní části spotřebiče. Tento jev omezíte méně častým otevíráním dvířek spotřebiče. Případnou zkondenzovanou vodu je potřeba otřít hadříkem nebo papírovou utěrkou, aby nedošlo k poškození nábytku pod spotřebičem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrické ho napěti.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Ovládaci panel
2 Držadlo dvířek
3 Dviřka
4 Okno dvířek s trojitým sklem

1 2 3 4

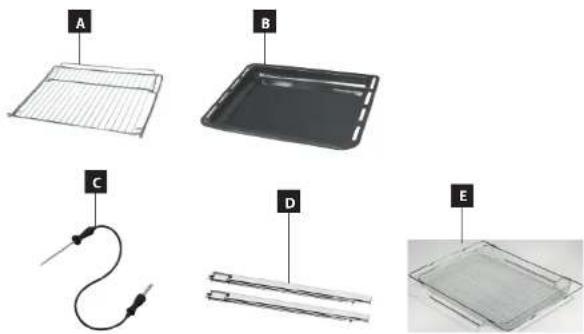

Přislušenstvi

A Rost
B Hluboký pečicí plech
C Pečící sonda
D 1x Teleskopické výsuvy
E Fritovací koš

ETV8360bcN

ETV8360bcN

concept

concept

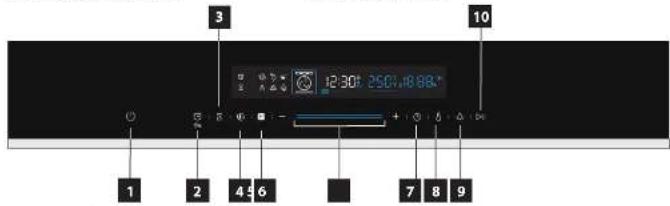

POPIS OVLÁDACÍHO PANELU

1 Tlačitko vypnutí a zapnutí spotřebiče 2 Tlačitko časovače a dětského zámku
3 Tlačitko nastavení koncového času pečení
4 Tlačitko pro rychly predehřev
5 Tlačitko pro změnu funkci

6 Slider pro plynulé nastavení času a stupně teploty
7 Tlačitko nastavení času
8 Tlačitko pro nastavení teploty
9 Zapnutí/vypnutí osvětlení
10 Tlačitko Start/Pause

1 2 3 4 6 7 8 9 10 12:30: 250V,18.88V

JEDNOTLIVÉ FUNKCE PEČENÍ

Symbol Popis funkce
	Světlo:Umožňuje uživateli sledovat průběh pečení bez nutnosti otevření dveří. Světlo je aktivováno při volbě jakékoliv funkce (kromě funkce ECO).
	Rozmrazování:Cirkulace vzduchu umožňuje rychlejší rozmrazování jídla. Jedná se o šetrný, ale rychlý způsob rozmrazování potravin.Vzduch o pokojové teplotě se vhání do vnitřního prostoru spotřebiče.Pozn.: Tato funkce je vhodná k rozmrazování pokrmů čl polotovanů před finální přípravou.
	Spodní ohřev:Spodní topné těleso umistěné ve spodní části spotřebiče poskytuje koncentrovanější rozvod tepla po spotřebiči.Teplotu lze nastavit v rozsahu od 30 °C do 220 °C (po 5 °C).Pozn.: Tato funkce je vhodná pro pomalé pečení pokrmů, jako je dušené maso, pečivo, pizza, kde je důležité mit křupavý základ.
	Spodní a horní ohřev:Pro konvenční pečení je zapnuté zároveň spodní i horní těleso.Teplotu lze nastavit v rozsahu od 30 °C - 250 °C (po 5 °C).
	Pečící sonda:Měří teplotu ve středu pokrmu.Vhodná hlavně pro přípravu masa.Teplotu lze nastavit v rozmezí od 40 °C do 99 °C.

ETV8360bcN

Symbol Popis funkce
[zww2]	Horni a spodní ohřev s ventilátorem:Kombinace horního a spodního topného tělesa společně s ventilátorem umožňuje rovnoměrnější pečení.Tato funkce pečení ušetří 30–40 % energie.Pokrmy jsou lehce opečené na vnější straně, ale stále vláčné uvnitř.Teplotu lze nastavit v rozsahu od 50 °C do 250 °C (po 5 °C).Pozn.: Tato funkce je vhodná pro grilování nebo pečení velkých kusů masa při vysokě teplotě.
	ECO funkce:Energeticky úsporné pečení.Při zvolení této funkce se na displeji zobrazí symbol E.Teplotu lze nastavit v rozsahu od 140 °C do 240°CPozn.: Tato funkce je speciálně určena pro určitý typ pečení, kdy se pokrm peče při nižší teplotě, ale po delší dobu, než tomu je u použití funkce horního a spodního ohřevu společně s ventilátorem.
	Grill ohřev:Grilovací topné těleso je zapínáno a vypínáno dle potřeby, pro udržování teploty uvnitř spotřebiče.Teplota je přednastavena na 180 °CTeplotu lze nastavit v rozsahu od 150 °C do 250 °C (po 30 °C).
	Grill ohřev a horní ohřev:Horní a grilovací topné těleso je zapnuté zároveň.Teplota je přednastavena na 180 °CTeplotu lze nastavit v rozsahu od 150 °C do 250 °C (po 30 °C).
	Grill ohřev s ventilátorem a horní ohřev:Při této funkcí se využívá horní a grilovací topné těleso společně s ventilátorem.Teplota je přednastavena na 180 °CTeplotu lze nastavit v rozsahu od 50 °C do 250 °C (po 30 °C).
	Kruhový ohřev s ventilátorem:Kruhové topné těleso společně s ventilátorem zlepšuje cirkulaci vzduchu uvnitř spotřebiče a vytváří rovnoměrný rozvod tepla po spotřebiči.Teplota je přednastavena na 160 °CTeplotu lze nastavit v rozsahu od 50 °C do 250 °C (po 5 °C).
	Pizza program:Tento program je vhodný pro pečení pizzy.Teplota je nastavitelná od 50 °C do 250 °CV rámci programu je aktivován spodní ohřev v kombinaci s ohřevem kruhovým.
	Kynutí těsta:Poskytuje optimální podmínky pro kynutí těsta a výrobu jogurtů.Teplotu lze nastavit v rozmezi od 30 °C do 45 °C.Pro tuto funkcí není možné nastavit rychlý předehřev.
	Pyrolytické samočištění:Teplota programu až 450 °C., délka čištění 2 hodlny.Diky zahřati na vysokou teplotu dojde k odstranění nečlstot uvnitř spotřebiče

ETV8360bcN

concept

concept

TIPY K PEČENÍ

• Píesnou hodnotu teplot je nutné pro každý druh pokmu a zpúsob pečení vyzkoušet.
• Dvirka spotřebiče v průběhu pečení otvírejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrm by se mohl připalovat.
• Marinované maso a maso bez kostí se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např. vidličkou). Pokud nepoušti štávu, je dobre upečené.
• Pokud je maso prošpikované nebo pokryté slaninou, nesmi být pečeno při vysoké teplotě, aby nedocházelo k prskání omastku.
• Při pečení velkých kusů masa docházi k vypařování tekutin a jejich kondenzování na dvířkách spotřebiče. Tento stav je přirozený a nevzniká žádné nebezpečí při používání spotřebiče. Dviřka spotřebiče a přilehlý prostor spotřebiče po ukončení pečení utřete do sucha.
• Pečivo nabyde až po 2/3 pečićí doby. Doba pečení závisí na druhu použité náplně (ovoce, marmeláda).
• Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.
• Nepokládejte nádoby přímo na dno spotřebiče, protože by zabránily šíření tepla a mohly by tím způsobit poškození smaltu z důvodu přehřátí.
• Pří pečení na více plechách najednou nemusí být současně vsunuté pokmy hotové ve stejnou dobu.
• Pečící plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.
• Při pečení bez ventilátoru doporučujeme předehřivat spotřebič po dobu asi 10 – 15-ti minut. Dvířka spotřebiče během pečení zbytečně neotvírejte.
• Pred grilováním předehřejte gril na 5 minut (dokud není těleso grilu červeně). Grilovací rošt s pokrmem umístěte co nejblíže k tělesu grilu. Plech s trochou vody umístěte pod rošt k zachycení odkapávající šťavy. Pomocí grilování můžte vytvořit na upečeném mase hnědý a křupavý povrch. POZOR! Pří použivání grilu se mohou přistupné části spotřebiče nadměrně ohřát. Zabraňte dětem v přístupu k horkým částem spotřebiče.
• Při pečení s ventilátorem není nutné spotřebič předehňivat, s výjimkou pečení pokrům s velmi krátkou dobou pečení nebo při pečení pokrům s velkým obsahem vody (např. ovocné koláče), aby nedošlo ke kondenzaci vodních par. Ve spotřebiči lze připravovat rúzné pokrmy s blízkou teplotou pečení společně na dvou plechách zároveň, i když doba pečení je rozdílná. Vůně a chut pokrům se vzájemné neovlivní. Při vkládání nebo výjímání pokrům ze spotřebiče nedochází k velkým ztrátám tepla. Teplota je rychle vyrovnána prostřednictvím ventilátoru. Teploty pečení jsou nižší než teploty použivané při klasickém režimu pečení (o 20 – 30 °C pro pečivo a o 30 – 40 °C pro maso), doba pečení je delší (cca o 5 – 10 minut). Při pečení drobného pečiva na dvou plechách zároveň doporučujeme vyměnit vzájemnou výšku obou plechů po 2/3 doby pečení, příp. výjumtí úve upećeného plechu dříve.
• Při rozmrazování zmrazené potraviny položte do obalu na misku, umístěte do středu spotřebiče na rošt a zapněte spotřebiče v režimu Rozmrazování. Dvířka spotřebiče musí být zavřená.
• Gril ohřev s ventilátorem a horní ohřev není nutné spotřebič předehřívat. Grilujeme se zavřenými dvířky. Při tomto způsobu grilování nastavujeme temostat dle potřeby v rozmezi od 50 do 200 °C. Vzdálenost mezi pokrmem a topným tělesem grilu musí být úměrná požadovaným výsledkům:
  menší vzdálenost pro hnědý povrch a krvavý vnitřek,
  větší vzdálenost pro dokonalé propečení pokrmu.

Pro zachycení odkapávající štávy umistěte pod pokrm plech s trochou vody.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít i uvnitř vlhkým hadříkem. Všechny odnímatelné části umyjte v teplé vodě s přídavkem sapanátu nebo v myčce nádobí.

Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou (250°C) na dobu 30 minut. Nastavení teploty a doby ohřevu naleznete v odstavci Základní funkce spotřebiče (str. 11).

Je možné, že spotřebič bude během této doby vydávat mírný zápach a kouř, který po krátké době zmizí. Během tohoto procesu dobře větrejte místnost.

Po vychladnuti spotřebiče omyjte všechny hladké povrchy a dveře vodou se saponátem a osušte. Poté nainstalujte boční rošty (viz. Príslušenství).

Nastavení denního času

1. Po zapojení spotřebiče do elektrické sítě se na displeji rozsvití 0:00.

2. Stisknutím tlačítka (7) aktivujte režim nastavení denního času (číslice hodin začne blikat).

3. Pomocií slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačítek PLUS a MÍNUS nastavíte čas v hodinách (v rozmezi od 0 do 23).

4. Stisknutím tlačítka (7) začnou čislice minut blikat.

5. Pomoci slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačítek PLUS a MÍNUS nastavlte čas v minutách (v rozmeží od 0 do 59).

6. Stisknutím tlačitka (7) ukončite režim nastavení denního času.

Tím je čas aktivován a nastavený čas je zobrazen na displeji.

Změna nastavení denního času

1. V pohotovostním režimu stiskněte tlačitko (7), aktivujete režim nastavení denního času (číslice hodin začne blikat).
2. Pomoci slideru pro plynulé nastaveni času a stupně teploty (6) nebo tlačítek PLUS a MÍNUS nastavíte čas v hodinách (v rozmezi od 0 do 23).
3. Stisknutím tlačítka (7) začnou číslice minut blikat.
4. Pomoci slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačitek PLUS a MÍNUS nastavite čas v minutách (v rozmezí od 0 do 59).
5. Stisknutím tlačítka (7) ukončíte režim nastavení denního času.
   Tím je čas aktivován a nastavený čas je zobrazen na displeji.

Poznámka:

Pokud není nastaven čas, spotřebič nebude funkční, přestože je připojen k napájení.

ZÁKLADNÍ FUNKCE SPOTŘEBIČE

1. Umístěte pečicí plech s pokrmem do zvolené výšky.
2. Stiskem tlačítka pro výběr funkcí (5) vyberte požadovanou funkcí pečení.
3. Pomocí slideru pro plymulé nastavení času a stupné teploty (6) nebo tlačitek PLUS a MÍNUS nastavíte požadovanou teplotu.
4. Stisknutím tlačítka Start/Pause (10) potvrdíte začátek pečení.
5. Stisknutím tlačítka pro vypnutí a zapnutí spotřebiče (1) můžete kdykoliv během pečení zvolený program ukončit.

Poznámka:

Pro tuto základní funkci není nutné mit nastavený denní čas.

concept

concept

Pyrolytické čištění

Tato trouba je vybavena funkci pyrolytické samočistění. Tuto funkci můžete využit k vyčistění varného prostoru bez námahy.

Varný prostor je rozpálen na velmi vysokou teplotu (až 450 °C) a zbytky z pečení a grilování jsou tímto způsobem spáleny. Následně stači pouze provést úklid těchto zbytků. Pro Vaši bezpečnost nelze nastavovat teplotu a čas během tohoto programu.

Poznámka:

Pro Vaši bezpečnost má varný prostor automaticky uzamčené dveře. Dveře nemohou být odemčeny, dokud teplota neklesne na takovou míru, která je relativně bezpečná. Vnitřní osvětlení zůstává vypnuté po celou dobu čistění.

UPOZORNĚNÍ

Riziko popálení!

1. Varný prostor je během pyrolytického programu extrémně horký. Nikdy neotvírejte dveře spotřebiče, dokud spotřebič opět nevychladne.

2. Spotřebič je během čistícího programu I z venku velmi horký, Nikdy se nedotýkejte dveří. Nechte spotřebič nejprve vychladnout.

Riziko poškození zdraví!

Při procesu pyrolyzy se uvolňují výpary, které mohou dráždit sliznice. Zatímco čistící funkce běží, je potřeba v kuchyni dostatečně větrat. Nezůstávejte v místnosti po dlouhou dobu. Udržujte děti a domácí mazlíčky dále a vždy postupujte podle návodu nebo instrukcí od odborníka.

Než spustíte program pyrolýza

POZOR!

1. Vždy vyjměte z trouby všechno příslušenství včetně nádobí a vyjímatelných výsuvů, než spustíte program pyrolyza. Uvnitř varného prostoru by neměla zůstat nadměrně rozlítá tekutina. Tímto způsobem dosáhnete toho, že zajistíte dobré vyčištění celého varného prostoru a také delší životnost příslušenství.

2. Než spustite čistící funkci, odstraňte nejhorší zbytky jídla manuálně.

3. Očistěte vnitřní dveře spotřebiče podél okrajů trouby a těsnění.

4. Zatímco takto pracujete, ujistěte se, že je trouba vypnutá.

VAROVÁNÍ

Riziko požáru!

1. Velké množství zbytků z jídla, tuků a šťáv z masa může při pyrolytickém programu vzplanout. Než spustíte tento program, vždy odstraňte nejhorší kousky jídla a zbytky z varného prostoru. Nepoužívejte pyrolytické čištění na příslušenství.

2. Spotřebič může být z vnější strany velmi horký při pyrolytickém čistění. Nikdy nevéste na madlo žadné hořlavé materiály, např. kuchyňské utěrky. Neumístujte nic v blízkém okolí spotřebiče. Držte děti dál od spotřebiče.

3. Pokud je těsnění dveří poškozeno, bude v okolí trouby produkováno velké množství tepla. Těsnění netrhejte ani neodstraňujte! Nikdy neobsluhujte spotřebič, který má poškozené nebo chybějící těsnění

Nastavení programu pyrolytické samo-čištění

1. Zapněte troubu pomocí tlačitka č. 1

ETV8360bcN

1. Vyberte „Pyrolyza“ program stisknutim tlačitka č. 5, když se funkce změni na ikonu funkci pyrolyza

, znamená to

1. Ujistěte se, že všechno příslušenství a jídlo je vyjmuté z trouby a že jsou dveře dobře uzavřeny
2. Stiskněte tlačitko Start/Pause (č. 10), tim spustite čistici proces

Větrejte dostatečně kuchyn, během čisticího programu. Krátce po spuštění jsou dveře spotřebiče uzamčeny. Varný prostor nemůže být otevřen dříve, než teplota klesne na relativně bezpečnou míru.

Jakmile zapnete čištění, není možné změnit nastavení ani tento proces pozastavit.

Signál ukončení programu pyrolyza

Jakmile skončí čistící program, zazní nepřetržitý zvukový signál a trouba přestane ohřívat. Můžete stisknout tlačítko č. 10 a tím zvuk vypnete nebo se vypne sám později.

Na displeji se rozsviti napis End, pro zhasnuti napisu je potreba na 3 s podržet tlačitko č. 3 a tento napis zmizi.

Jakmile spotřebič vychladne, setřete vlhkým hadříkem zbytky popele z vnitřku trouby a okolo dveří. Po čištění vraťte vše na své místo, podle instrukcí v manuálu.

Poznámka

Během pyrolytického čistění může rám uvnitř spotřebiče vyblednout. Tento jev je normalní a neovlivňuje výkon spotřebiče. Vyblodnutí může být odstraněno pomocí čistícího prostředku na nerez.

Silné znečištění může způsobít, že zůstanou bílé skvrny na povrchu smaltu. To jsou usazeniny z jídla a jsou neškodné – nemají vliv na výkon spotřebiče. Tyto usazeniny můžete odstranit pomocí citronové štávy nebo jiným druhem čističe.

POKROČILÉ FUNKCE SPOTŘEBIČE

Pokročilé funkce rozšiřují možnosti pečení a nabízejí tak komfortnější používání spotřebiče.

Rychly predehřev

1. Tuto funkcí aktivujete stisknutim tlačitka pro rychlý předehřev (4).

2. Rychlý předehřev nelze nastavit v kombinacl s programem Rozmrazování a Kynutí těsta. Pokud zvolite jeden z těchto dvou programů ozve se pípnutí.

Funkce Start/Pause/Storno

1. Po výběru funkce pečení (5) a nastavení požadované teploty pro pečení pomocí slideru (6) nebo PLUS a MÍNUS, stískněte tlačítko (10) pro začátek pečení.

2. Pro přerušení pečení stiskněte tlačitko tlačitko Start/Pause (10) Jednou.

3. Pro zrušení pečení stiskněte tlačitko tlačitko Start/Pause (10) dvakrát.

Rozsvícení světla ve spotřebiči

Stiskem tlačitka pro zapnutí/vypnutí osvětlení (9) zapnete nebo vypneme světlo uvnitř spotřebiče.

Funkce opožděný začátek pečení

Pro nastavení této funkce musí být nastaven denní čas. Pro nastavení funkce opožděného startu pečení postupujte následovné:

1. Stiskněte tlačitko nastavení koncového času pečení (3).

2. Pomocí slideru (6) nebo tlačítek PLUS a MINUS nastavte koncový čas pečení.

ETV8360bcN

CZ

concept

concept

CZ

1. Pomocií slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačitek PLUS a MÍNUS nastavíte čas v hodinách. Potvrdte tlačitkem (3).
2. Pomoci slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačitek PLUS a MINUS nastavite čas v hodinách. Potvrdte tlačitkem (3).
3. Nyní nastavte dobu samotného pečení. Stiskněte tlačitko nastavení časovače (2) a pomoci slideru (6) nebo tlačitek PLUS a MÍNUS nastavte zvolený čas pečení.

Příklad:

Pokud nastavíte naplánovaný konec pečení za deset hodin a doba samotného pečení bude nastavena na jednu hodinu, spotřebiče automaticky zahájí program po devíti hodinách od nastavení času.

Funkce připomenutí

Diky funkci minutky můžete nastavit požadovaný čas připomenutí. Jakmile nastavíte zvolený čas, začne se odpočítávat a na konci se ozve připomenutí v podobě pípnutí.

1. Stiskněte tlačítko časovače a dětského zámku (2).
2. Pomoci slideru pro plynulé nastaveni času a stupně teploty (6) nebo tlačítek PLUS a MÍNUS nastavíte čas v hodinách.
3. Znovu stiskněte tlačitko časovače a dětského zámku (2).
4. Pomocí slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačitek PLUS a MÍNUS nastavíte čas v minutách.
5. Stiskněte tlačítko (2) pro potvrzení nastaveného času. Čas se bude odpočítávat.

Poznámka:

1. Po dokončení odpočtu nastaveného času dojde k deseti-násobnému pipnutí.
2. Při nastavování funkce připomenutí můžete tuto funkci zrušit stisknutím tlačítka (2).
3. Pro zrušení nastaveného času funkce připomenutí stiskněte tlačitko (2) dvakrát.

Funkce dětský zámek

1. Pro uzamknutí spotřebiče stiskněte tlačítko (2) po dobu 3 sekund.
2. Po této době se ozve zvukový signál a na displeji se zobrazí ikona 📋, která označuje uzamknutí spotřebiče.
3. Pro odemknutí spotřebiče stiskněte tlačitko (2) po dobu 3 sekund.
4. Po této době se ozve zvukový signál a z displeje zmlzí ikona

Sonda na pečení

1. Jakmile pečicí sondu připojite a zapichnete do pokrmu, na displejl se rozsvitl ikona pečicí sondy .
2. Na displeji se místo hodin zobrazí nastavení teploty pečící sondy.
3. Stiskem tlačítka pro výběr funkci (5) vyberte požadovanou funkci pečení.
4. Pomocií slideru (6) a tlačitek PLUS a MÍNUS nastavite teplotu.
5. Stiskem tlačitka Start/Pause (10) potvrdite začátek pečení.

Měkké zavírání dveří (Soft closing doors)

1. Pokud jsou otevřeny dveře spotřebiče v úhlu >30°, dveře drži v každé pozici.
2. Pokud jsou otevřeny dveře spotřebiče v úhlu <30°, za pomoci tlumiče se dveře pomalu zavirají.

Upozornění: Nezavirejte dveře spotřebiče příliš prudce, může dojít k poškození spotřebiče.

Správné umístění roštu nebo plechu do spotřebiče

Rošt nebo plech musi být správné umistěn (ve stejné výšce) v bočních roštech.

14

ETV8360bcN

Zajištuje rychlou a rovnoměrnou distribuci tepla a herkého vzduchu, také odvádí vlhkost z povrchu jídla, což vytváří křupavou kůrku na povrchu.

1. K funkci air fry využijte horní a spodní ohřev s ventilátorem.
2. Poté nastavte teplotu, sliskněte tlačitko (7) a nastavte čas. Stiskněte tlačitko (10) a spust'te program.
3. K této funkci využijte Air fry koš, který umístěte do středu trouby.

Číslo Potravina Váha Čas Teplota Symbol Předhrátí
1	Hranolky 350 g/750 g 19/23 min 200°/23			30° ANO
2	Kureci stripsy	180 g	11 min	250°		ANO
3	Obalovaný syr	120 g	10 min	250°		ANO
4	Cibulové kroužky	160g	11,5 min	220°		ANO
5	Obalované houby	125/150 g	13/13 min	230°		ANO

ETV8360bcN

15

concept

concept

TELESKOPICKÉ VÝSUVY

Teleskopické výsuvy umožnuji vysunuti pečicích plechů, a tim usnadňují přístup při vkládání a vyjimání pečicích plechů nebo při kontrole pokrmů během pečení.

POZOR!

Během provozu spotřebiče se teleskopické výsuvy ohřejí na vysokou teplotu. Nebezpečí popálení! Při vkládání nasadte pečici plechy na výstupky na koncích teleskopických výsuvů.

Při vkládání nebo vyjimání pečicích plechů z teleskopických výsuvů dbejte opatrnosti, aby nedošlo ke sklouznutí pečicích plechů z teleskopických výsuvů. Teleskopické výsuvy je možné použít ve všech zásuvných výškách. Pro změnu výsky teleskopických výsuvů postupujte následovně:

1. Vyjměte pečící plechy a rošt z vnitřku spotřebiče.
2. Silou nadzvedněte jeden konec teleskopického výsuvu obr. č. 1
3. Vyjměte teleskopické výsuvy ven z bočních mřížek, směrem dozadu

1. Položte body A a B teleskopických výsuvů vodorovně na vnější drát boční mřížky obr. 2
2. Otáčejte výsuvem proti směru hodinových ručiček (pro levou stranu) a po směru hodinových ručiček (pro pravou stranu) o 90°
3. Zatlačte, aby bod C zapadl na spodní drát a bod D se vzepřel o homí drát obr. 3

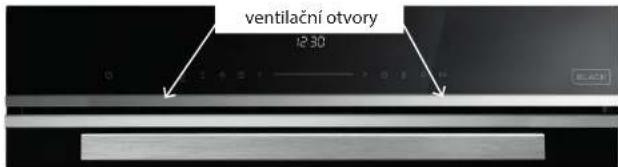

Ochlazovací ventilátor

Ventilátor je umistěn na horní stěné spotřebiče a vytváří cirkulaci chladného vzduchu uvnitř nábytku. Ventilátor se zapiná automaticky se zapnutím spotřebiče. Pokud je program pečení dokončen, nebo přerušen ochlazovací ventilátor je stále aktivní do té doby, než teplota spotřebiče klesne pod bezpečnou mez.

ventilační otvory 12:30

ČISTĚNÍ A ÚDRŽBA

Pro zachováni dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče. Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum. Části spotřebiče, které přicházejí do styku s potravinami, je potřeba pravidelně čistit.

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Vyčkejte, až vnitřek spotřebiče nebude horký, ale bude mit vlažnou teplotu – čištění jde lépe než ve studeném stavu.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a potom vytřete do sucha.
• Dno a strop spotřebiče můžete otřit vlhkým hadříkem, měkkým kartáčkem nebo houbíčkou. Při silném znečištění použilje teplou vodu s neagreslním saponátem.
• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění skel dvířek spotřebiče, protože mohou poškrábat povrch nebo může dojít k rozbití skla.
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na smaltovaných, lakovaných nebo nerezových částech.
  • K čistění spotřebiče nepoužívejte parní čistič!
• Plechy na pečení je možné umývat v myčce nádobí.

ETV8360bcN
ETV8360bcN

concept

concept

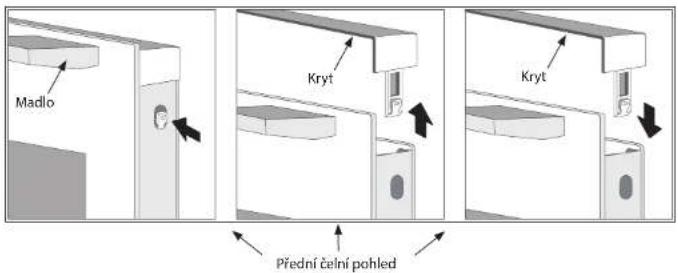

Čištění skel

V prípadě, že budete potřebovat vyčistit skla ve dvírkách, postupujte dle následujicích instrukci:

1. Otevřete dvířka trouby do maximální možné polohy.
2. Stiskněte pravou a levou stranu krytu na „tlačitkách“ a vyjměte kryt směrem ven
3. Při vyjmuti, přizvedněte a následně vytáhněte sklo směrem k sobě. Pokud zvednete sklo přiliš vysoko, může dojit k prasknuti některé plastové části horního plastového krytu.
4. Po očistění vložte skla zpět opačným způsobem, než jakým proběhlo vyjmuti.
5. Skla musí být správně umístěna do výřezů v horním plastovém krytu.
6. Po umístění skel nasadte zpět horní kryt a zacvakněte

Madlo Kryt Kryt Přední čelní pohled

POZOR!

Při čistění dejte pozor na zavíráni dveří. Panty jsou přizpůsobeny na váhu všech 3 skel. V případě, že vyjmete jedno nebo obě skla, dojde ke snížení váhy a po puštění dveří může dojit k nechtěnému zavření dveří a tím I k případnému poškození dveří nebo skel.

Poznámka:

1. Pro myti skel použljte jemnou houbičku a saponát proti mastnotám, následné opláchněte pod tekoucí vodou. Nikdy nemyjte skla v myčce nádobí!
2. Prostřední sklo má ú pantů v rozích nasazeny gumové podložky. Pří vyjmutí dbejte na to, aby nedošlo k jejich ztrátě. Tyto gumové podložky zabraňují nepříjemným vibracím (rezonanci) při zapnutě funkci pečení s ventilátorem.

INSTALACE SPOTŘEBIČE

• Nezvedejte spotřebič za držadlo dvířek!
• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a vécech v důsledku nesprávné instalace.
• Umistění spotřebiče do vhodného nábytku zajisti jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 5.
• Spotřebič může být umístěn jak pod kuchyňskou linkou, tak i ve stojaté skřiňce (Obr. 5).
• Kuchyňský nábytek musí být vyroben z tepelné odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídaií uvedené normě, se mohou zdeformovat nebo odlepit.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadi.
• Zadní deska kuchyňské linky musí být odstraněna, aby byla zajlštěna vhodná clirkulace vzduchu kolem spotřebiče.
• Pokud je umístěna nad spotřebičem varná deska, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.

596 18 20 595 576 546 20 590 min- 550 560 50 600 min- 550 560

SET 8x60ds + MTV6925bc

389 595 596 595 600 303 580 min 570 560

Obr.5

ETV8360bcN

ETV8360bcN

CZ

concept

concept

CZ

Připojení do elektrické sítě

• Ověrte, zda připojované napětí a proudové jistění odpovídá hodnotám na typovém štitku spotřebíče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehřátí.
• Zástrčka přívodního kabelu spotřebiče musi být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skřínky pro vestavbu jsou na Obr. 5. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na obrázcích a skřínka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálně 50 mm.
3. Spotřebič zasuňte na kraj skřínky a prostrčte přívodní kabel skrz zadní stěnu skřínky tak, aby byla po instalaci přístupná jeho zástrčka.
4. Opatmě zasuňte spotřebič do skříňky na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu.
5. Upevněte spotřebič ke skříňce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření dvířek.
6. Připojte přívodní kabel do zásuvky elektrického napětí.

Demontáz

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sitě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevnovací šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

SERVIS

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita halogenová žárovka
s vysokou tepelnou odolností (25 W/230 V, T300 °C).

Při výměně žárovky postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr. 6 a nahradte žárovku stejného typu a hodnot.
3. Při montování nové žárovky použijte hadřík nebo papírovou utěrku pro uchycení žárovky
4. Našroubujte zpátky skleněný kryt.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materialů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Obr.6

Tento spotřebič je označen v souladu s Evropsku směrníci 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepafíti do domáčího odpadu. Je nutné odvést ho do sběrného místa pro recyklací elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakladání s odpady. Podrobnější informace o recyklací tohoto výrobku zjistíte u příslušněho místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

20

ETV8360bcN

ETV8360bcN

SK

concept

concept

SK

PODĚKOVÁNÍ

Opis ovládacieho panela

- Nepoužívajte spotrebič inak, než je opísané v tomto návode.

- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

- Špotrebiče používané v polnohospodárstve.

- Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

- Dbajte na zvýšenú opatrnost, ak je spotrebič používaný v blízkosti detí.

- Pri vypăjaní zo zásuvky elektrického napätia spotrebič nikdy netahajte za prívodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.

- Nezapínajte poškodený spotrebič.

- Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a tahom ju vypojte.

1 Ovládaci panel
2 Držadlo dvierok
3 Dvierka
4 Okno dvierok s trojitým sklom

A Rost
B Hluboky pečici plech
C Sonda na pečenie
D 1x Teleskopicke vysuvy
E Fritovací kôš

OPIS OVLÁDACIEHO PANELA

Pyrolytické čistenie

Prv než spustíte program pyrolýza

POZOR!

Signál ukončenia programu pyrolýza

1. Položte body A a B teleskopických výsuvov vodorovne na vonkajšej drôt bočnej mriežky obr. 2
2. Otáčajte výsuvo proti smeru hodinových ručíčlek (pre lavú stranu) a po smere hodinových ručíčlek (pre pravů stranu) o 90°
3. Zatlačte, aby bod C zapadol na spodnej drôt a bod D sa vzoprel o hornú drôt obr. 3

Ochladzovací ventilátor

Madlo Kryt Kryt Predné čelný pohlad

POZOR!

Recyklácia spotrebiča na konci jeho životnosti:

Seznam servisních míst

SK

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomýtská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
