NÁVOD NA OBSLUHU ETV8360bcN Concept

Elektrická multifunkčná rúra vstavaná

Đakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s našim výrobkom spokojní po celú dobu jeho používania.

Pred prvým použitím si pozorne preštuđujte celý návod na obsluhu a potom si ho uschovajte. Zaistíte, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenie

Kondenzacia vody

Opis výrabku

Jednotlivé funkcie pečenia

Tipy na pečenie

Návod na obsluhu

Základné funkcie spotrebiča

Pokročilé funkcie spotrebiča

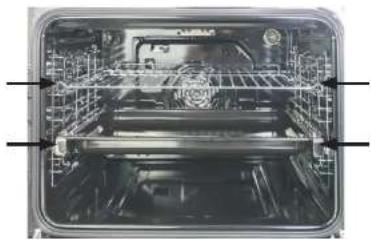

Správne umiestnenie roštu alebo plechu do spotrebiča

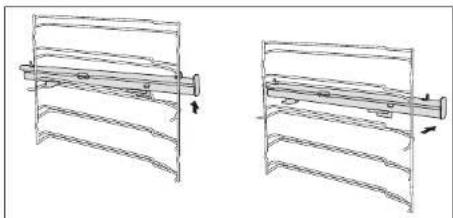

Teleskopické výsuvy

Cistenie a údržba

Inštalácia spotrebiča

Servis

Ochrana životného prostredla

Technické parametre
Napatie 220-240 V - 50 - 60Hz
Max. príkon 3 200 W
Prikon horného výhrevného telesa 900 W
Prikon dolného výhrevného telesa 1 000 W
Prikon kruhového telesa 1 800 W
Prikon grilovacieho telesa 1 300 W
Rozsah nastavenia teploty 30-250°C
Rozmery pre inštaláciu (š x h x v) 560 x 550 x 600 mm
Vonkajšie rozmery (š x h x v) 595 x 566 x 596 mm
Vnútorné rozmery (š x h x v) 497 x 393 x 361 mm
Vnútorný objem 72 l
Hmotnosť 42 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia.

22

ETV8360bcN

DÔLEŽITÉ UPOZORNENIE

Pri dodaní elektrickej rúry

- Ihned' po dodaní skontrolujte obal a spotrebič, či nedošlo počas prepravy k poškodeniu.

- POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnost, aby ste zabránili poraneniu!

- Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Čo najskôr sa obrátte na dodávatela.

- Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.

- Obalový materiál uchovajte mimo dosahu detí alebo riadne zlikvidujte.

- Tento spotrebič musí byť inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšta len v dobre vetranom priestore. Pred inštalovaním a používaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

- Tento spotrebič môže byť používaný v domácnostiach a podobných priestoroch, ako sú:

- Spotrebiče používané v podnikoch zabezpečujúcich noclah s raňajkami.

• Nepoužívajte spotrebič, ak ste bosí.

• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.

- Do vnútorného priestoru spotrebiča nevkladajte nadmerne velké potraviny alebo kovové predmety. Mohli by spôsobit požiar.

• Vo vnútornom priestore spotrebiča nič neskladujte.

ETV8360bcN

23

SK

concept

concept

SK

- Nesadajte a nestúpajte na otvorené dvierka spotrebiča.

- Nedovolte detom a nesvojprávnym osobám so spotrebičom manipulovat, používajte ho mimo ich dosahu.

- Deti sa nesmú hrat so spotrebičom.

• Nedovol'te, aby bol spotrebič používaný ako hračka.

- Tento spotrebič môže byť používaný detmi vo veku od 8 rokov a staršími a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez potrebných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi na použitie spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.

- POZOR! Pri otváraní dvierok sa môže uvolníť velké množstvo pary alebo môže vystreknút šťava. Dbajte na zvýšenú opatrnost. Nebezpečenstvo oparenia!

- Nedotýkajte sa horúcich povrchov a vykurovacích telies počas použitia alebo krátko po použití spotrebiča.

• V prípade poruchy vypnite spotrebič a vytiahnite zástrčku zo zasuvky elektrického napätia.

- Neponárajte prívodný kábel alebo zástrčku do vody ani do inej kvapaliny.

- Pravidelne kontrolujte spotrebič aj prívodný kábel z dôvodu poškodenia.

- Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Nechajte ich opravit v autorizovanom servise.

- Nepoužívajte iné príslušenstvo, než ktoré je odporúčané výrobcom.

- Népoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované, prípadne má iné defekty.

- Čistenie a údržbu vykonávanů používatelom nesmú vykonávať deti, ak nie sú staršie ako 8 rokov a pod dozorom.

POZOR!

Spotrebič otvárajte iba krátkodobo na vloženie alebo vybratie pokrmov, aby nedošlo k zraneniu, napríklad zakopnutiu. Deti by sa mohli do spotrebiča zatvorit (nebezpečenstvo udusenia) alebo byt vystavené inému nebezpečenstvu.

Kondenzácia vody

Pri pečení pokrmov s väčším obsahom vody, dávajte pozor pri otváraní dvierok spotrebiča. Dochádza k stretu horúceho vzduchu so studeným a na dvierkach môže skondenzovať para, ktorá sa premení na vodu a následne môže stekať do spodnej časti spotrebiča. Tento jav obmedzíte menej častým otváraním dvierok spotrebiča. Prípadnú skondenzovanú vodu je potrebné utriet handričkou alebo papierovou utierkou, aby nedošlo k poškodeniu nábytku pod spotrebičom.

Prípadné poruchy

- Spotrebič môže opravovat a zásahy v čnom vykonávat len kvalifikovaný odborník.

- Pri opravách a zásahoch musí byť spotrebič odpojený od elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.

Ak pokyny výrobcu nedodržíte, nemôže byť prípadná oprava uznaná ako záručná.

SK

concept

concept

SK

OPIS VÝROBKU

1 Tlačidlo vypnutie a zapnutie spotrebiča
2 Tlačidlo časovača a detského zámku
3 Tlačidlo nastavenie koncového času pečenia
4 Tlačidlo pre rýchle predhriatie 5 Tlačitdlo pre výber funkcií

6 Slider pre plynulé nastavenie času a stupňa teploty
7 Tlačidlo nastavenie času
8 Tlačidlo pre nastavenie teploty
9 Zapnutie / vypnutie osvetlenia
10 Tlacidlo Start / Pause

Jednotlivé funkcie pečenia

Symbol Opis	funkcie
	Svetlo:Umožňuje použivateľovi sledovať priebeh pečenia bez nutnosti otvorenia dverí.Svetlo je aktivované pri volíbe akejkoľvek funkcie (okrem funkcie ECO).
	Rozmrazovanie:Cirkulácia vzduchu umožňuje rýchlejšie rozmrazovanie jedla. Ide o šetmý, ale rýchly spôsab rozmrazovania potravin.Vzduch s izbovou teplotou sa vháňa do vnútorného priestoru spotrebiča.Pozn.: Táto funkcia je vhodná na rozmrazovanie pokrmov alebo polotovarov pred finálnou připravou.
	Spodný ohrev:Spodné výhrevné teleso umiestnené v spodnej časti spotrebiča poskytuje koncentrovanejší rozvod tepla po spotrebiči.Teplotu je možné nastaviť v rozsahu od 30 do 220 °C (s krokom 5 °C).Pozn.: Táto funkcia je vhodná pre pomalé pečenie pokrmov, ako je dusené mäso, pečlvo, pizza, kde je dôležité mať chrumkavy základ.
	Spodný a horný ohrev:Pre konvenčně pečenie je zapnuté zároveň spodné aj horné teleso.Teplotu je možné nastaviť v rozsahu od 30 - 250 °C (s krokom 5 °C).
	Horný a spodný ohrev s ventilátorom:Kombinácia horného a spodného vykurovacieho telesa spolu s ventilátorom umožňuje rovnomernejšle pečenie.Táto funkcla pečenia ušetri 30 - 40 % energie.Pokrmy sú z vonkajšej strany zľahka opečené, ale vnútri stále vláčne.Teplotu je možné nastaviť v rozsahu od 50 do 250 °C (s krokom 5 °C).Pozn.: Táto funkcia je vhodná na grilovanie alebo pečenie velkých kusov mása pri vysokej teplote.

ETV8360bcNETV8360bcN

26

concept

concept

Symbol Opis funkcie
	ECO funkcia:Energeticky úsporné pečenie.Pri zvolení tejto funkcie sa na displeji zobrazí symbol E.Pozn.: Táto funkcia je špecialne určená pre určitý typ pečenie, kedy sa pokrm pečie pri nižšej teplote, ale po dlhšiu dobu, než tomu je u použitie funkcie horného a spodného ohrevu spolu s ventilátorom. Teplotu lze nastavit v rozsahu od 140 °C do 240°C
	Gril ohrev:Grilovacie výhrevné teleso sa zapína a vypína podľla potreby na udřižavanie teploty vo vnútri spotrebiča.Teplota je prednastavená na 180 °CTeplotu je možné nastavit v rozsahu od 150 do 250 °C (s krokom 30 °C).
	Gril ohrev a horný ohrev:Horné a grilovacie vykurovacie teleso sú zapnuté zároveň.Teplota je prednastavená na 180 °CTeplotu je možné nastavit v rozsahu od 150 do 250 °C (s krokom 30 °C).
	Gril ohrev s ventilátorom a horný ohrev:Pri tejto funkcii sa využíva horné a grilovacie vykurovacie teleso spolu s ventilátorom.Teplota je prednastavená na 180 °CTeplotu je možné nastavit v rozsahu od 150 do 250 °C (s krokom 30 °C).
	Kruhový ohrev s ventilátorom:Kruhové výhrevné teleso spolu s ventilátorom zlepšuje cirkuláciu vzduchu vnútri spotrebiča a vytvára rovnomerný rozvod tepla po spotrebiči.Teplota je prednastavená na 160 °CTeplotu je možné nastavit v rozsahu od 50 do 250 °C (s krokom 5 °C).
	Pizza program:Tento program je vhodný na pečenie pizze.Teplota je nastavitelná od 50 °C do 250 °CV rámcl programu je aktivovaný spodný ohrev v komblnácií s kruhovým ohrevom.
	Kysnutie cesta:Poskytuje optimálne podmienky na kysnutie cesta a výrobu jogurtov.Teplotu možno nastavit v rozmedzí od 30 °C do 45 °CPre túto funkciu nie je možné nastavit rýchle predhrlevanje.
	Pyrolytické samočištění:Teplota programu až 450 °C., Dĺžka čistenia 2 hodiny.Vdaka zahlati na vysoků teplotu dôjde k odstránenlu nečlstôt vo vnútril spotrebiča
	Sonda na pečenie:Meria teplotu v strede pokrmu.Vhodná hlavne pre pripravu măsa.Teplotu možno nastavit v rozmedzi od od 40 °C do 99 °C.

TIPY NA PEČENIE

• Presnú hodnotu teplot je vhodné pre každý druh jedla a spôsob pečenia vyskušat.
• Dvierka spotrebiča v príbeheu pečenia otvárajte čo najmenej. Narušil by sa tým tepelný režim pečenia, predlžila by sa doba pečenia a pokrm by sa mohol pripalovat.
• Marinované mäso a mäso bez kostí sa pečie rýchlejšie než neupravené. Prepečenie mäsa je možné skontrolovať stlačením mäsa (napr. vidličkou). Ak nepúšta šťavu, je dobre upečené.
• Ak je mäso prešpikované alebo pokryté slaninou, nesmie byť pečené pri vysokej teplote, aby nedochádzalo k prskaniu šťavy.
• Pri pečení velkých kusov mäsa dochádza k vyparovaniu tekutin a ich kondenzovaniu na dvierkach spotrebiča. Tento stav je prirodzený a nevzniká žiadne nebezpečenstvo pri použivani spotrebiča. Dvierka spotrebiča a prilahlý priestor spotrebiča po ukončení pečenia utrite do sucha.
• Pečivo sa zvačší až po 2/3 doby pečenia. Čas pečenia závisí od druhu použitej náplne (ovocie, marmeláda).
• Šlahané cestá by nemali obsahovať privel’a vody, predlžuje to čas pečenia.
• Nekladte nádoby priamo na dno spotrebiča, pretože by zabránili šireniu tepla a mohli by tým spósobit poškodenie smaltu z dôvodu prehriatia.
• Pri pečení na vlacerých plechoch naraz nemusia byť súčasne vsunuté pokrmy hotové v rovnakom čase.
• Plechy na pečenie a pekáče nie sú určené na dlhodobé skladovanie potravin (dlhšie ako 48 hodin). Na dlhšie skladovanie pokrm premiestnite do vhodnej nádoby.
• Pri pečení bez ventilátora odporúčame predhrievať spotrebič po dobu asi 10 – 15 minút. Dvierka spotrebiča počas pečenia zbytočne neotvárajte.
• Pred grilovanim predhrejte gril na 5 minút (kým nie je teleso grilu červeně). Grilovaci rošt s pokrmom umiestnite čo najbližšie k telesu grilu. Plech s troškou vody umiestnite pod rošt na zachytenie odkvapkáva-júcej čtavy. Pomocou grilovania môžete vytvorit na upečenom mäse hnedý a chrumkavý povrch. POZOR! Pri používani grilu sa môžu prístupné časti spotrebiča nadmerne ohriat. Zabránte deťom v pristupe k horú-cím častiam spotrebiča.
• Pri pečení s ventilátorom nie je nutné spotrebič predhrievať, s výnímkou pečenia pokrmov s veľmi krátkou dobou pečenia alebo pri pečení pokrmov s velýkím obsahom vody (napr. ovocné koláče), aby nedošlo ku kondenzácii vodných pár. V spotrebiči je možně pripravovať rôzne pokrmy s blízkou teplotou pečenia spoločne na dvoch plechoch zároveň, aj keď doba pečenia je rozdielna. Vôňa a chuť pokrmov sa vzájomne neovplyvnia. Pri vkladani alebo vyberani pokrmov zo spotrebiča nedochádza k velýkím stratám tepla. Teplota sa rýchlo vyrovná prostredníctvom ventilátora. Teploty pečenia sú nižíse ako teploty používané pri klasickom režime pečenia (o 20 – 30 °C pre pečivo o a 30 – 40 °C pre mäso), doba pečenia je dlňsia (cca o 5 – 10 minúít). Pri pečení drobného pečiva na dvoch plechoch zároveň odporúčarne vemeníť vzájomnú výšku oboch plechov po 2/3 doby pečenia, prípadne vybráť vlač upečený plech skór.
• Pri rozmrazovaní položte zmrazené potraviny do obalu na misku, umiestnite do stredu spotrebiča na rošt a zapnite spotrebiča v režime Rozmrazovanie. Dvierka spotrebiča musia byť zatvorené.
• Gril ohrev s ventilátorom a horný ohrev nie je nutné spotrebič predhrievat. Grilujeme so zatvorenými virderkami. Pri tomto spôsobe grilovana nastavujeme termostat podla potreby v rozmedzi od 50 do 200 °C. Vzdialenost medi pokrnom a vykurovacim telesom grilu musi byt úmerná požadovaným vysledkom: - menšla vzdialenos' pre hnedý povrch a krvavé vnútro,
• väčšia vzdialenost pre dokonalé prepečenie pokrmu.

Na zachytenie odkvapkávajúcej šťavy umiestnite pod pokrm plech s malým množstvom vody.

SK

concept

concept

SK

NÁVOD NA OBSLUHU

Pred prvým použitím

Predtým, ako uvediete nový spotrebič do prevádzky, mali by ste ho z hygienických dôvodov utrief aj vo vnútri vlhkou handričkou. Všetky odnímatelné časti umyte v teplej vode s prídavkom saponátu alebo v umývačke riadu.

Potom uvedte spotrebič do prevádzky bez vložených potravín s maximálnou nastavenou teplotou (250 °C) na dobu 30 minút. Nastavenie teploty a doby ohrevu najdete v odseku Žäkladné funkcie spotrebiča (str. 31). Je možné, ne spotrebič bude počas tejto doby vydávať mierny zápach a dym, ktorý po krátkej dobe zmizne. Počas tohto procesu miestnost' dobre vetrajte.

Po vychladnutí spotrebiča umyte všetky hladké povrchy a dvere vodou so saponátom a osušte. Potom nain- štalujte bočné rošty (pozri Prislušenstvo).

Nastavenie denného času

1. Po zapojení spotrebiča do elektrickej siete sa na displeji rozsvietí 0:00.
2. Stlačenim tlačidla (7) aktivujte režim nastavenia denného času (číslica hodín začne blikat).
3. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v hodinách (v rozmedzi od 0 do 23).
4. Stlačenim tlačidla (7) začnú číslice minút blikat.
5. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavite čas v minútach (v rozmedzí od 0 do 59).
6. Stlačením tlačidla (7) ukončíte režim nastavenia denného času. Tým je čas aktivovaný a nastavený čas je zobrazený na displeji.

Zmena nastavenia denného času

1. V pohotovostnom režime stlačením tlačidla nastavenia času (7), aktivujete režim nastavenia denného času (čislica hodín začne blikat).
2. Pomocou silderu pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavite čas v hodinách (v rozmedzi od 0 do 23).
3. Stlačením tlačidla (7) začnú číslice minút blikat.
4. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v minútach (v rozmedzí od 0 do 59).
5. Stlačením tlačidla (7) ukončite režim nastavenia denného času. Tým je čas aktivovaný a nastavený čas sa zobrazi na displeji.

Poznámka:

Ak čas nie je nastavený, spotreblč nebude fungovať, aj keď je pripojený k napájanlu.

ZÁKLADNÉ FUNKCIE SPOTREBIČA

1. Umiestnite plech s pokrmom do zvolenej výšky.
2. Stlačením tlačidla pre výber funkcií (5) vyberte požadovanú funkciu pečenia.
3. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MINUS nastavíte požadovanú teplotu.
4. Stlačenim tlačidla Start/Pause (10) potvrdte začiatok pečenia.
5. Stlačením tlačidla vypnutia a zapnutia spotrebiča (1) môžete zvolený program kedykolvek ukončit počas pečenia.

Poznámka:

Pre túto základnú funkciu nie je nutné mať nastavený denný čas.

Táto rúra je vybavená funkclou pyrolytlckého samočistenla. Túto funkclu môžete použít na vyčistenie varného priestoru bez námahy.

Varný priestor je rozpálený na veľmi vysokú teplotu a zvyšky z pečenia a grilovania sa takýmto spôsobom spália. Potom stačí iba odstránif tieto zvyšky. Z dôvodu bezpečnosti nemožno nastaviť teplotu a čas počas tohto programu.

Poznámka

Z dôvodu bezpečnosti má varný priestor automaticky uzamknuté dvere. Dvere nemožno odomknút, dokým teplota neklesne na takú mieru, ktorá je relativne bezpečná. Vnútorné osvetlenie zostáva vypnuté počas celého čistenia.

UPOZORNENIE

Riziko popálenial

1. Varný priestor je pri pyrolytickom programe extrémne horúci. Nikdy neotvárajte dvere spotrebiča, dokým spotrebič opat nevychladne.
2. Spotrebič je počas čistiaceho programu veľmi horúci aj zvonka, nikdy sa nedotýkajte dverí. Najprv nechajte spotrebič vychladnút.

Riziko poškodenia zdravial

Pri procese pyrolýzy sa uvolňujú výpary, ktoré môžu podráždiť sliznicu. Počas používania čistlacej funkcie treba v kuchyni dobre vetrať. Nezostávajte v miestnosti dlhší čas. Deti a domáce zvieratá udržujte mimo a vždy postupujte podľa návodu alebo inštrukcíí odborníka.

30

ETV8360bcNETV8360bcN

SK

concept

concept

SK

1. Z rúry najprv vyberte všetko príslušenstvo vrátane riadu a vyberateľných výsuvov, prv než spustite program pyrolýza. Vnútri varného priestoru by nemalo zostat veľa rozliatej tekutiny. Týmto spôsobom dobre vyčistíte celý varný priestor a zvýšite životnosť príslušenstva.
2. Než spustíte čistiacu funkciu, najväčšie zvyšky jedla odstránte ručne.
3. Vyčistite vnútorné dvere spotrebiča pozdlž okrajov rúry a tesnenia.
4. Počas práce sa ubezpečte, že rúra je vypnutá.

VAROVANIE

Riziko požiaru!

1. Velké množstvo zvyškov z jedla, tukov a štavy z mäsa može pri pyrolytickom programe vzplanúť. Prv než spustíte tento program, z varného priestoru odstráňte najväčšie kúsky jedla a zvyšky. Pyrolytické čistenie nepoužívajte na príslušenstvo.
2. Spotrebič môže byt pri pyrolytickém čistení z vonkajšej strany veřmi horúci. Níkdy nevešajte na držadlo žiadne horľavé materiály, napr. kuchynské utierky. Neumiestňujte nič blízko spotrebiča. Deti udržujte mimo spotrebiča.
3. Ak je tesnenie dverí poškodené, v okoli rúry sa bude vytvárať veľké množstvo tepla. Tesnenie netrhajte ani neodstraňujtel Nikdy neobsluhujte spotrebič, ktorý má poškodené alebo chýbajúce tesnenie

Riziko vážneho poškodenia zdravia!

Spotrebič je počas procesu pyrolyzy velmi horúci. Nikdy nečistite plechy ani formy na pečenie pomocou pyrolytického čistenia, ich povrch by sa vplyvom veľkého tepla mohol narušič, pričom by sa uvolnili nebezpečné plyny. Všeobecne nepoužívajte toto čistenie na príslušenstvo.

Nastavenie programu pyrolytické samočistenie

1. Zapnite rúru pomocou tlačidla č. 1
2. Vyberte program „Pyrolyza“ stlačením tlačidla č. 5, ked sa funkcia zmení na ikonu 📄, znamená to funkclu pyrolyza
3. Ubezpečte sa, že všetko prislušenstvo a jedlo je vybraté z rúry a dvere sú dobre zavreté
4. Stlačte tlačidlo Start/Pause (č. 10), čím spustite čistiaci proces. Kuchyňu počas čistiaceho programu dobre vetrajte. Krátko po spustení sa dvere spotrebiča uzamknú. Varný priestor nemožno otvorit skôr, než teplota klesne na relativne bezpečnú mieru.

Po zapnut čistenia nie je možné zmenit nastavenie, ani tento proces pozastavit.

Po skončení čistiaceho programu zaznie nepretržitý zvukový signál a rúra prestane ohrievať. Môžete stlačit tlačidlo č. 10, čím vypnete zvuk alebo sa neskôr vypne sám.

Na displeji sa rozsvieti nápis End, pre zhasnutie nápisu treba na 3 s podržať tlačidlo č. 3 a nápis zmizne. Po vychladnutí spotrebiča zotrite vlhkou handričkou zvyšky popola zvnútra rúry a z okolia dverí.

Po vycistení všetko vrátte na svoje miesto, podľa instrukcii v manuálí.

Poznámka

Pri pyrolytickom čistení môže rám vnútri spotrebiča vyblednút. Tento jav je normálny a neovplyvnuje výkon spotrebiča. Vyblednutie možno odstráníí pomocou čistiaceho prípravku na hrdzu.

Silné znečistenie može spôsobil, že na povrchu smaltu zostanú biele škrvny. To sú usadeniny z jedla a sú neškodné – nemajú vplyv na výkon spotrebiča. Tieto usadeniny môžete odstránit citrónovou šťavou alebo

iným čistiacím prípravkom.

POKROČILÉ FUNKCIE SPOTREBIČA

Pokročilé funkcie rozširujú možnosti pečenia a ponúkajú tak komfortnejšie používanie spotrebiča.

Rýchle predhrievanie

1. Túto funkciu aktivujete stlačením tlačidla rýchleho predhrlevanla (4).
2. Rýchle predhrievanie nemožno nastaviť v kombinácii s programom Rozmrazovanie a Kysnutie cesta. Ak zvolíte jeden z týchto dvoch programov, ozve sa pípnutie.

Funkcia Štart/Pause/Zrušit'

1. Po výbere funkcie pečenia (5) a nastavenie požadovanej teploty na pečenie pomocou slideru (6) alebo PLUS a MÍNUS, stlačte tlačidlo (10) pre začlatok pečenie.
2. Pečenie prerušite stlačením tlačidla Start/Pause (10) raz.
3. Pečenie zrušite stlačenim tlačidla Start/Pause (10) dvakrát.

Rozsvietenie svetla v spotrebiči

Stlačením tlačidla zapnutia/vypnutla osvetlenia (9) zapnete alebo vypnete svetlo vnútri spotreblča.

Funkcia oneskorený začiatok pečenia

Ak chcete nastavit túto funkciu, musí byť nastavený denný čas. Ak chcete nastavit funkciu oneskoreného štartu pečenia, postupujte takto:

1. Stlačte tlačidlo nastavenia koncového času pećenia (3).
2. Pomocou slideru (6) alebo tlačidiel PLUS a MÍNUS nastavte koncový čas pečenia.
3. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v hodinách. Potvrdte tlačidlom (3).
4. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavíte čas v minútach. Potvrdte tlačidlom (3).
5. Teraz nastavte dobu samotneho pečenia. Stlačte tlačidlo nastavenia časovača (2) a pomocou slideru (6) alebo tlačidiel PLUS a MÍNUS nastavte zvolený čas pečenia.

32

ETV8360bcNETV8360bcN

SK

concept

concept

SK

Príklad:

Ak plánovaný koniec pečenia nastavite o desať hodin a trvanie samotného pečenia nastavite na jednu hodinu, spotrebiče automaticky začnú program po deviatich hodinách od nastavenia času.

Funkcia pripomenutia

Vdaka funkcii Minútka možete nastavit požadovaný čas pripomenutia. Ked nastavíte zvolený čas, začne sa odpočítavať a na konci sa ozve pripomenutie v podobe pípnutia.

1. Stlačte tlačidlo časovača a detského zámku (2).
2. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MINUS nastavíte čas v hodinách.
3. Znova stlačte tlačidlo časovača a detského zámku (2).
4. Pomocou slideru pre plynulé nastavenie času a stupňa teploty (6) alebo tlačidiel PLUS a MÍNUS nastavite čas v minútach.
5. Stlačenim tlačidla (2) potvrdíte nastavený čas. Čas sa bude odpočitavat.

Poznámka:

1. Po dokončeni odpočtu nastaveného času sa ozve desat pípnutí.
2. Pri nastavovani funkcie pripomenutia možete túto funkciu zrušit stlačenim tlačidla (2).
3. Ak chcete zrušit nastavený čas funkcie pripomenutia, stlačte tlačidlo (2) dvakrát.

Funkcia detský zámok

1. Ak chcete spotrebič uzamknút, stlačte tlačidlo (2) na 3 sekundy.
2. Po tejto dobe sa ozve zvukový signál a na displeji sa zobrazí ikona 📋, ktorá označuje uzamknutie spotrebiča.
3. Ak chcete spotrebič odomknúť, stlačte tlačidlo (2) na 3 sekundy.
4. Po tejto dobe sa ozve zvukový signál a na displeji sa prestane zobrazovať ikona 📄.

Sonda na pečenie

1. Akonáhle pečenie sondu pripojíte a zapichnete do pokrmu, na displeji sa rozsvieti ikona sondy pečenia
2. Na displeji sa namiesto hodín zobrazi nastavenie teploty sondy pečenia.
3. Stlačenim tlačidla pre výber funkcií (5) vyberte požadovanú funkciu pečenia.
4. Na nastavenie teploty použlte posuvnik (6) a tlačidlá PLUS a MÍNUS.
5. Stlačením tlačidla Start / Pause (10) potvrdíte začlatok pečenia.

Mäkké zatváranie dverí (Soft closing doors)

1. Ak sú otvorené dvere spotrebiča v uhle >30°, dvere držia v každej pozícií.
2. Ak sú dvere spotrebiča otvorené v uhle ≤30°, dvere sa za pomoci tlmiča pomaly zatvárajú

Upozornenie: Nezatvárajte dvere spotrebiča príliš prudko, môže dôjsť k poškodeniu spotrebiča.

Správne umiestnenie roštu alebo plechu do spotrebiča

Rošt alebo plech musi byt správne umiestnený (v rovnakej výške) v bočných rostoch.

Zaistuje rýchle a rovnomemé rozloženie tepla a horúceho vzduchu, tiež odstraňuje vlhkost z povrchu jedla, čím sa na povrchu vytvorí chrumkavá kóra.

1. Na fungovanie vzduchového poteru použite horné a dolné vykurovanie ventilátorom.
2. Potom nastavte teplotu, stlačte tlačidlo (7) a nastavte čas. Stlačením tlačidla (10) spustite program.
3. Na tento účel použite kôs na smaženie vzduchu a umiestnite ho do stredu rúry.

Číslo Potraviny Hmotnost cTeplota Symbol							Predhrievanie
1	Hranolky 350 g/750 g 19/23 min 200°/230° ANO
2	Kuracie stripsy	180 g	11 min	250°			ANO
3	Obalovaný syr	120 g	10 min	250°			ANO
4	Cibuľové krúžky	160g	11,5 min	220°			ANO
5	Obalované huby	125/150 g	13/13 min	230°			ANO

34

ETV8360bcN

ETV8360bcN

35

SK

concept

concept

SK

TELESKOPICKÉ VÝSUVY

Teleskopické výsuvy umožňujú vysunutie pečúcich plechov, a tým ulahčuju pristup pri vkladání a vyberani plechov na pečenie alebo pri kontrole pokmov počas pečenia.

POZOR!

Počas prevádzky spotrebiča sa teleskopické výsuvy ohrejú na vysokú teplotu. Nebezpečenstvo popálenia! Pri vkladání nasadte plechy na pečenie na výstupky na koncoch teleskopických výsuvov.

Pri vkladaní alebo vyberaní plechov z teleskopických výsuvov dbajte na opatrnost, aby nedošlo ku sklznutiu plechov z výsuvov. Teleskopické výsuvy je možné použit vo všetkých zásuvných výškach. Ak chcete zmenit výšku teleskopických výsuvov, postupujte takto:

1. Vyberte plechy na pečenie a rošt z vnútra spotrebiča.
2. Silou nadvihnite jeden koniec teleskopického výsuvu obr. 1
3. Vytiahnite teleskopické výsuvy von z bočných mriežok, smerom dozadu

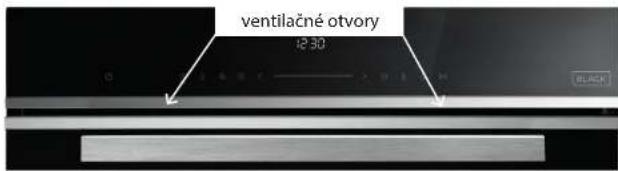

Ventilátor je umiestnený na hornej stene spotrebiča a vytvára cirkuláciu chladného vzduchu vo vnutri nábytku. Ventilátor sa zapina automaticky so zapnutim spotrebiča. Ak je program pečenia dokončený alebo prerušený, ochladzovací ventilátor je stále aktivny dovtedy, kým teplota spotrebiča neklesne pod bezpečnú hranicu.

ČISTENIE A ÚDRŽBA

Aby ste zachovali pekný vzhlad a spolahlivost spotrebiča, dbajte na jeho čistotu. Moderná konštrukcia spotrebiča zjednodušuje údržbu na minimum. Časti spotrebiča, ktoré prichádzajů do styku s potravinami, je potrebné pravidelne čistit.

• Pred údržbou a čistením vypojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickel zásuvky spotrebiča.
• Počkajte, až vnútro spotrebiča nebude horúce, ale bude mať vlažnú teplotu – čistenie ide lepšie ako v studenom stave.
• Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou šponglou a potom utrite do sucha.
• Dno a strop spotrebiča môžete utriet vlhkou handričkou, mäkkou kefkou alebo špongiou. Pri silnom znečistení použite teplú vodu s neagresivnym saponátom.
• Nepoužívajte na čistenie skiel dvlerok spotrebiča hrubé abrazívne čistlace prostriedky ani ostré kovové škrabky, pretože môžu poškriabať povrch alebo môže dójst k rozbitiu skla.
• Nenechávajte nikdy agresívne alebo kyslé látky (citrónová šťava, ocot) na smaltovaných, lakovaných alebo nerezových častiach.
• Na čistenie spotreblča nepoužívajte parný čistič!
• Plechy na pečenie je možné umývat v umývačke riadu.

ETV8360bcNETV8360bcN

36

SK

concept

concept

SK

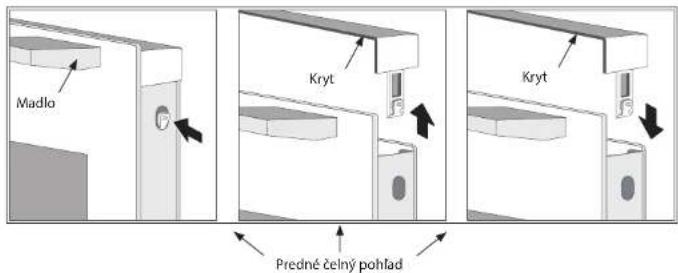

Čistenie skiel

Ak budete potrebovať vycistit’ sklá v dvierkach, postupujte podľa nasledovných instrukcii:

1. Otvorte dvierka rúry do maximálnej možnej polohy.
2. Stlačte pravú a l'avú stranu krytu na „tlačidlách“ a vyberte kryt smerom von.
3. Pri vybratí, pridvihnite a následne vytiahnite sklo smerom k sobe. Pokial zdvihnete sklo príliš vysoko, môže dôjst k prasknutiu niektoré plastové časti horného plastového krytu.
4. Po očistení vložte skla spät' opačným spôsobom, než akým prebehlo vybratie.
5. Sklá musi byt správne umiestnená do výrezov v hornom plastovom kryte.
6. Po umiestnení skiel nasadte spät horný kryt a zacvaknite

Pri čistení daje pozor na zatváranie dverí. Pânty sú prispósobené hmotnosti všetkých 3 skiel. V prípade, že vyberiete jedno alebo obe sklá, dójde k zníženiu hmotnosti a po pustení dverí môže dójsť k nechcenému zatvoreniu dverí, a tým aj k možnému poškodeniu dverí alebo skiel.

Poznámka:

1. Na čistenle skiel použivajte jemnú šponglu a saponát odstraňujúci mastnotu, nakoniec sklo opláchnite pod tečúcou vodou. Sklá nikdy neumývajte v umývačke na riad!
2. Prostredné sklo má v rohoch pri pántoch gumené podložky. Pri vyberaní dbajte na to, aby nedošlo k ich strate. Tieto gumené podložky zabraňujú nepríjemným vibráciám (rezonancii) pri zapnutej funkcii pečenia s ventilátorom.

INSTALÁCIA SPOTREBIČA

• Nedvihajte spotrebič za držadlo dvierokl
• Na poruchy spôsobené nesprávnou inštaláciou sa nevztahuje záruka.
• Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca.
• Výrobca nenesie akúkolvek zodpovednosť za škody spôsobené na osobách, zvieratách a veciach v dôsledku nesprávnej inštalácie.
• Umiestnenie spotrebiča do vhodného nábytku zaistí jeho správnu funkciu.
• Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 5.
• Spotrebič može byť umiestnený pod kuchynskou linkou aj v stojatej skrinke (Obr. 5).
• Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám najmenej 120 °C. Materialy a použité lepidlá musia odolávať otepleniu spotrebiča zodpovedajúce norme STN EN
  60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepiť.
• Všetky ochranné kryty musia byt umiestnené pevne na svojom mieste tak, aby ich nebolo možné odstránit bez špecialneho náradia.
• Zadná doska kuchynskej linky musí byť odstránená, aby bola zaistená vhodná cirkulácla vzduchu okolo spotrebiča.
• Ak je nad spotrebičom umiestnená varná doska, musí byť medzi týmito dvoma spotrebičmi medzera aspoň 50 mm.

Obr.5

SET ax60ds + MTV6925bc

38

ETV8360bcNETV8360bcN

SK

concept

concept

SK

Pripojenie do elektrickej siete

• Overte, či pripájané napătie a průdová ochrana zodpovedajú hodnotám uvedeným na typovom štitku spotrebiča. Odporúčame použiť samostatný zásuvkový obvod s ističom 16 A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory a predlžovacie káble. Mohli by spôsobit nebezpečenstvo z prehriatla.
• Zástrčka prívodného kábla spotrebiča musí byť volne pristupná aj po jej inštalácii.
• Zmeny pripojenia môže vykonávať iba kvalifikovaný odbornik.
• Elektrická bezpečnost spotrebiča može byť garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za poškodenie osób alebo vecí v dôsledku chýbajúceho alebo zlého ochranného spojenia.
• Privodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi časťami spotrebiča a aby nebol deformovaný a nadmerne ohýbaný.

Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery skrinky na vstavanie sú na Obr. 5. Z dôvodu účinnej cirkulácie vzduchu musí byť spotrebič umlestnený podľa rozmerov na obrázkoch a skrinka musí byť skonštruovaná tak, aby do jej spodnej časti mohol prúdlť vzduch. Za zadnou stenou spotrebiča vo vstavanom stave musí byť medzera minimálne .50 mm.
3. Spotrebič zasuňte na kraj skrinky a prestrčte privodný kábel cez zadnú stenu skrinky tak, aby bola po inštalácii prístupná jeho zástrčka.
4. Opatrne zasuňte spotrebič do skrinky na zvolené miesto. Dbajte, aby nedošlo k priškripnutiu privodného kábla.
5. Upevnite spotrebič ku skrinke zaskrutkovanim 2 skrutiek do otvorov v prednej stene rámu spotrebiča. Otvory sú viditeľné po otvoreni dvierok.
6. Pripojte prívodný kábel do zásuvky elektrického napätia.

Demontáz

V prípade, že spotrebič demontujete, je dôležité dodržať správne poradie úkonov:

1. Najskôr odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uvolhite upevnovacie skrutky.
3. Vysuňte spotrebič a pritom opatrne vytiahnite privodný kábel.

SERVIS

Výmena žiarovky

Na osvetlenie vnútorného priestoru spotrebiča je použitá halogénová žiarovka s vysokou tepelnou odolnostou (25 W/230 V, T300 °C).

Pri výmene žiarovky postupujte takto:

1. Odpojte spotrebič od napájacej siete alebo vypnite príslušný istič.
2. Odskrutkujte sklenený kryt proti smeru hodinových ručičiek podľa Obr. 6 a nahradťe žiarovku za žiarovku rovnakého typu a parametrov.
3. Pri montovani novej žiarovky držte žiarovku v handričke alebo papierovej utierke.
4. Naskrutkujte spät skleneny kryt.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatulu od spotrebiča môžete odovzdať do zberu triedeného odpadu.
• Plastové vrecká z polyetylénu (PE) odovzdajte do zberného materiálu na recykláclu.

Tento spotrebič je označený v súlade s Európskou smernicou 2012/19/EU o elektrickom odpade a elektrických zariadeních (WEEE). Symbol na výrobku alebo jeho obale znamená, že tento výrobok nepatri do komunálneho odpadu. Je ho nutné odviest na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku pomůžete zabrálnít negávitným dôsledkom na životné prostredie a ľudské zdravle, ktoré by inak bolí spôsobené nevhodnou likvidáciou tohto výrobku. Likvidácia musí byt vykonaná v súlade s predpísmi na nakladanie s odpadmi. Podrobnějšie informácie o recyklácií tohto výrobku zlistíte na príslušnom mlestnom úrade, v zberných surovinách alebo v obchode, kde ste výrobok zakúpili.

Obr. 6

40

ETV8360bcNETV8360bcN

PL

concept

concept

PL

PODZIEKOWANIE

Zoznam servisných stredisiek

PL

Názov Ulica PSC Mesto Telefón E-mail

CONCEPT Hurbanova 911 01 Trenčin [phone] [e-mail] SLOVENSKO, s.r.o. 1563/23

Polska
