NÁVOD K OBSLUZE ETV4360bc Concept

Elektrická multifunkční trouba vestavná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Pred prvnim použitim prostudujte pozorně celý návod k obsluze a potom si jej uschovejte.

Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Kondenzace vody

Popis výrobku

Popis ovládacího panelu

Jednotlivé funkce pečení

Tipy k pečení

Návod k obsluze

Základní funkce spotřebiče

Pokročilé funkce spotřebiče

Správné umístění roštu nebo plechu do spotřebiče

Čistění a údržba

Instalace spotřebiče

Servis

Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Technické parametry
Napětí 220-240V - 50 - 60Hz
Max. přikon 2800 W
Příkon horního topného tělesa 1200 W
Příkon dolního topného tělesa 1000 W
Příkon kruhového tělesa 1000 W
Příkon zadního tělesa 1800 W
Rozsah nastavení teploty 0 – 250°C
Rozměry pro instalaci (š x h x v) 560 x	550 x 595 mm
Vnější rozměry (š x h x v) 595 x 565 x	595 mm
Vnitřní rozměry (š x h x v) 490 x 395 x	345 mm
Vnitřní objem 70 l
Hmotnost 32 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazeni bez předchozího upozornění.

CZ

concept

concept

CZ

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání elektrické trouby

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a použiváním spotřebiče se seznamte s návody.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Nepoužívejte spotřebič, jste-li bosí.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
- Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.
- Ve vnitřním prostoru spotřebiče nic neskladujte.
- Nesedejte a nestoupejte na otevřená dvířka spotřebiče.

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
  • Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být použiván dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičnych zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použiti spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• POZOR! Při otevíráni dvířek se může uvolnit velké množství páry nebo může vystříknout omastek. Dbejte zvýšené opatnosti. Nebezpečí opaření!
• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
  • V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zasuvky elektrického napětí.
• Při vypojování spotřebiče že zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

concept

concept

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo byt vystaveny jinému nebezpečí.

Kondenzace vody

Při pečení pokrmů s větším obsahem vody, dbejte opatnosti při otevírání dvířek spotřebiče. Dochází ke střetu horkého vzduchu se studeným a na dvířkách může zkondenzovat pára, která se přemění na vodu a následně může stékat do spodní části spotřebiče. Tento jev omezíte méně častým otevíráním dvířek spotřebiče. Případnou zkondenzovanou vodu je potřeba otrít hadříkem nebo papírovou utěrkou, aby nedošlo k poškození nábytku pod spotřebičem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Ovládaci panel
2 Držadlo dvířek
3 Dvīrka
4 Okno dvířek s trojitým sklem

Příslušenství

A Rošt
B Hluboký pečící plech

1 2 3 4

concept

concept

Popis ovládacího panelu

K1 Knoflik teploty
K2 Knoflik funkci pečení
1 Displej
2 Tlačitko minus
3 Tlačitko časovače
4 Tlačitko plus
5 Indikátor pečení

5 1 K1 23 10 +2 -2 +2 -2

Jednotlivé funkce pečení

Symbol Popis funkce

Světlo:

Umožňuje uživateli sledovat průběh pečení bez nutnosti otevření dveří. Světlo je aktivováno při volbě jakékolly funkce (kromě funkce ECO).

Rozmrazování:

Cirkulace vzduchu umožňuje rychlejší rozmrazování jídla. Jedná se o šetrný, ale rychlý způsob rozmrazování potravin.

Vzduch o pokojové teplotě se vhání do vnitřního prostoru spotřebiče.

Pozn.: Tato funkce je vhodná k rozmrazování pokrmů či polotovarů před finální přípravou.

Spodní ohřev:

Spodní topné těleso umístěné ve spodní části spotřebiče poskytuje koncentrovanější rozvod tepla po spotřebiči.

Pozn.: Tato funkce je vhodná pro pomalé pečení pokrmů, jako je dušené maso, pečivo, pizza, kde je důležité mít křupavý základ, popřípadě ke kynutí těsta ve spojení s nízkou teplotou.

Spodní a horní ohřev:

Pro konvenční pečení je zapnuté zároveň spodní i horní těleso. Pečení a ohřívání je možné pouze v jedné zásuvné úrovni

Symbol Popis funkce

Horní a spodní ohřev s ventilátorem:

Kombinace horního a spodniho topného tělesa společně s ventilátorem umožňuje rovnoměrnější pečení.

Tato funkce pečení ušetří 30-40% energie.

Pokrmy jsou lehce opečené na vnější straně, ale stále vláčné uvnitř.

Pozn.: Tato funkce je vhodná pro grilování nebo pečení velkých kusů masa při vysoké teplotě.

Pizza program:

Tento program je vhodný pro pečení pizzy.

V rámci programu je aktivován spodni ohřev v kombinaci s ohřevem kruhovým.

Grill ohřev a horní ohřev:

Horní a grilovací topné těleso je zapnuté zároveň.

Pozn.: Tato funkce je vhodná pro grilování nebo pečení většího množství kusů masa.

Grill ohřev s ventilátorem a horní ohřev:

Při této funkci se využivá horní a grilovací topné těleso společně s ventilátorem.

Pozn.: Tato funkce je vhodná pro grilování nebo pečení většího množství kusů masa.

Kruhový ohřev s ventilátorem:

Kruhové topné těleso společně s ventilátorem zlepšuje cirkulaci vzduchu uvnitř spotřebiče a vytváří rovnoměrný rozvod tepla po spotřebiči.

CZ

concept

concept

CZ

TIPY K PEČENÍ

• Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení vyzkoušet.
• Dvřka spotřebiče v průběhu pečení otvírejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrm by se mohl připalovat.
• Marinované maso a maso bez kosti se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např, vidličkou). Pokud nepoušti štávu, je dobre upečené.
• Pokud je maso prošpikované nebo pokryté slaninou, nesmi byt pečeno pri vysoké teplotě, aby nedocházelo k prskání omastku.
• Při pečení velkých kusů masa dochází k vypařování tekutin a jejich kondenzování na dvířkách spotřebiče. Tento stav je přirozený a nevzniká žádné nebezpečí při používání spotřebiče. Dvířka spotřebiče a přilehlý prostor spotřebiče po ukončení pečení utřete do sucha.
• Pečivo nabyde až po 2/3 pečićí doby. Doba pečení závisí na druhu použité náplně (ovoce, marmeláda).
• Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.
• Nepokládejte nádoby přímo na dno spotřebiče, protože by zabrániły šíření tepla a mohly by tím způsobit poškození smaltu z důvodu přehrátí.
• Při pečení na více plechách najednou nemusi být současně vsunuté pokrmy hotové ve stejnou dobu.
• Pečici plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.
• Pri pečení bez ventilátoru doporučujeme předehřivat spotřebič po dobu asi 10 – 15-ti minut. Dviřka spotřebiče během pečení zbytečně neotvírejte.
• Pred grilováním predehřejte gril na 5 minut (dokud není těleso grilu červeně). Grilovací rošt s pokrmem umístěte co nejlůže k tělesu grilu. Plech s trochou vody umistěte pod rošt k zachycení odkapávající šťávy. Pomocí grilování můžete vytvořit na upečeném mase hnědý a krúpavý povrch. POZOR!
  Při používání grilu se mohou přístupné části spotřebiče nadmérně ohřát. Zabraňte dětem v přístupu k horkým částem spotřebiče.
• Při pečení s ventilátorem není nutné spotřebič předehřivat, s výjimkou pečení pokrům s velmi krátkou dobou pečení nebo při pečení pokrům s velký obsahem vody (např. ovocné koláče), aby nedošlo ke kondenzaci vodních par. Ve spotřebičí lze připravovat rúzné pokrmy s blízkou teplotou pečení společně na dvou plechách zároveň, i když doba pečení je rozdílná. Vůně a chut pokrům se vzájemné neovlivní. Při vkládání nebo vyjímání pokrům ze spotřebiče nedochází k velkým ztrátám tepla. Teplota je rychle vyrovnána prostředníctvím ventilátoru. Teploty pečení jsou nižší než teploty použivané při klasickém režimu pečení (o 20 – 30 °C pro pečivo a o 30 – 40 °C pro maso), doba pečení je delší (cca o 5 – 10 minut). Při pečení drobného pečiva na dvou plechách zároveň doporučujeme vyměnit vzájemnou výšku obou plechů po 2/3 doby pečení, příp. vyjmutí více upečeného plechu dříve.
• Při rozmrazování zmrazené potraviny položte do obalu na misku, umístěte do středu spotřebiče na rošt a zapněte spotřebiče v režimu Rozmrazování. Dvířka spotřebiče musi být zavlená.
• Gril ohřev s ventilátorem a horní ohřev není nutné spotřebič předehřivat. Grilujeme se zavřenými dvířky. Při tomto způsobu grilování nastavujeme termostat dle potřeby v rozmezí od 50 do 200 °C. Vzdálenost mezl pokmem a topným tělesem grilu musí být úměrná požadovaným výsledkům:
• menší vzdálenost pro hnědý povrch a krvavý vnitřek,
• větší vzdálenost pro dokonalé propečení pokrmu.

Pro zachycení odkapávající štávy umístěte pod pokrm plech s trochou vody.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít i uvnitř vlhkým hadříkem. Všechny odnímatelné částí umyjte v teplé vodě s přídavkem saponátu nebo v myčce nádobí. Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou (250°C) na dobu 30 minut. Nastavení teploty a doby ohřevu naleznete v odstavci Základní funkce spotřebiče (str. 9). Je možné, že spotřebič bude během této doby vydávat mirný zápach a kouř, který po krátké době zmizí. Během tohoto procesu dobře větrejte místnost.

Poznámka: Knoflík funkcí pečení (K1) a knoflík teploty (K2) po stisknutí vyskočí, aby bylo možné spotřebič ovládat. Chcete-li zabránit nechtěné změně nastavení během pečení nebo po ukončení pečení, úplným stisknutím až na doraz je zajistíte v zasunuté poloze, aby nevyčnívaly.

Nastavení denního času

1. Po zapojení spotřebiče do elektrické sítě se na displeji rozsvítí 12:00. A ikona hodin bude blikat.
2. Pomoci tlačítek plus (3) a minus (2) nastavíte čas v hodinách (v rozmezí od 0 do 23).
3. Stisknutim tlačitka (4) začnou čislice minut blikat.
4. Pomocí tlačítek plus (3) a minus (2) nastavíte čas v minutách (v rozmezí od 0 do 59).
5. Ikona hodin bude blikat. Así po 5-ti vteřlnách ikona přestane blikat, čas je timto nastaven a zobrazi se na displeji.

Změna nastavení denního času

1. Opakovaným stiskem tlačitka časovače (4) zvolíme ikonu nastavení hodin.
2. Pomocí tlačítek plus (3) a minus (2) nastavite čas v hodlnách (v rozmezi od 0 do 23).
3. Stisknutím tlačítka (4) začnou čislice minut blikat.
4. Pomocí tlačítek plus (3) a minus (2) nastavíte čas v minutách (v rozmezí od 0 do 59).
5. Ikona hodin bude blikat po dobu 5-ti vteřín, poté bude čas uložen. Čas je nyní aktivován a zobrazen na displeji.

Základní funkce spotřebiče

1. V manuálním ovládacím režimu svítí na displeji aktuální čas. Délka vaření je v tomtorežimu plně pod kontrolou uživatele.
2. Umistěte pečicí plech s pokrmem do zvolené výsky.
3. Otáčením knoflíku (K2) vyberte požadovanou funkci pečení.
4. Otáčením knoflíku (K1) nastavite požadovanou teplotu.
5. Po ukončeni pečení je nutné otočením knofliků (K1) a (K2) vypnout pečici funkci a stupně pečení.

Pozn.:

Pokud nedojde k řádněmu ukončeni manuálního módu pečeni, displej se po Sti hodinách od ukončeni pečení otočením knofliků (K1) a (K2) rozbliká a je nutné stisknut libovolné tlačitko. Signalizace služí jako pojistka proti nežadoucímu užiti spotřebiče, například dětmi. Pokud ani po 10tl hodinách nedojde ke stisku tlačitka, upozornění prestane bilkat a trouba ukončí manuální režim pečení.

concept

concept

POKROČILÉ FUNKCE SPOTŘEBIČE

Pokročilé funkce rozšířují možnosti pečení a nabízejí tak komfortnější používání spotřebiče.

Rozsvícení světla ve spotřebiči

1. Otáčením knofliku funkci (K2) vyberte odpovídající funkci pro rozsvicení světla ve spotřebiči ( ).
2. Světlo uvnitř spotřebiče je rozsvícené při jakékoliv vybrané funkci rozmrazovaní/pečení.

Nastavení doby pečení

1. Opakovaným stiskem tlačitka časovače (4) zvolíme na displeji ikonu Čas pečení I→I.
2. Pomocí tlačítek plus (3) a minus (2) nastavte předpokládanou dobu pečení pokrmu.
3. Ikona hodin bude blikat po dobu S-ti vteřin, poté bude čas uložen. Čas pečení je nyní aktivován a začne odpočitávat.
4. Po uplynutí požadovaného času pečení zazní zvukový signál a trouba se vypne.

Poznámka:

1. Rozsah nastavení doby pečení je od do 10 hodin.
2. Zvukový signál bude znít po dobu 2 minut, pokud ho nezrušite stiskem libovolného tlačítka.
3. Po vypnutí trouby se na displeji zobrazí aktuální čas.

Funkce koncový čas pečení

1. Opakovaným stiskem tlačítka časovače (4) zvolíme na displeji ikonu Koncový čas pečení →l.
2. Pomocí tlačitek plus (3) a minus (2) nastavte požadovaný čas ukončení pečení.
3. Knoflikem pro teplotu (K1) a knoflikem pro funkci (K2) nastavte požadovanou teplotu a funkci pečení.
4. Po uplynutí doby pečení trouba vypne a zazní zvukový signál.

Poznámka:

1. Zvukový signál bude znít po dobu 2 minut, pokud ho nezrušite stiskem libovolného tlačítka.
2. Po vypnutí trouby se na displeji zobrazí aktuální čas.

Funkce připomenutí

Díky této funkci budete pomocí zvukové signalizace upozornění na ukončení naplánovaného času pečení.

1. Opakované stiskněte dotykové tlačitko časovače (4). Na displeji se zobrazi symbol minutky
2. Pomocí tlačítek plus (3) a mínus (2) nastavte požadovaný čas konce pečení.
3. Symbol minutky svítí 5 vteřin a nastavení je dokončeno. Symbol minutky svítí na displeji.
4. Po ukončení času pečení funkci vypnete stiskem libovolného tlačítka na spotřebiči. Dojde k ukončení zvukového signálu a na displeji zmizí symbol minutky ☐
5. Po ukončení pečení je nutné otočením knofliků (K1) a (K2) vypnout pečicí funkci a stupně pečení.
6. Následně stiskněte zároveň tlačitko (3) a tlačitko plus (4) po dobu 3 sekund pro deaktivaci manuálního režimu pečeni.

Pozn.:

Pokud nedojde k řádnému ukončení manuálního módu pečení, displej se po 5ti hodinách od ukončení pečení otočením knoflíku (K1) a (K2) rozbliká a je nutné stisknout lbovolné tlačitko. Signalizace služí jako poljstka proti nežádoucímu užiti spotřebiče, například dětmi. Pokud ani po 10ti hodinách nedojde ke stisku tlačitka, upozornění přestane blikat a trouba ukončí manuální režim pečení.

Funkce dětský zámek

Pro uzamknuti spotřebiče stiskněte současně tlačitko Časovače (4) a Plus (3) po dobu 3 sekund. Po této době se ozve zvukový signál a na displeje se zobraži ikona Lo, která označuje uzamknuti spotřebiče. Pro odemknuti spotřebiče stiskněte znovu tlačitko Časovače (4) a Plus (3) po dobu 3 sekund. Po této době se ozve zvukový signál a z displeje zmízi ikona Lo.

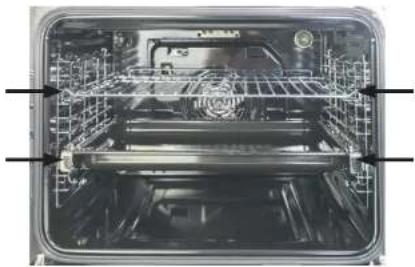

Správné umístění roštu nebo plechu do spotřebiče

Rošt nebo plech musí být správně umístěn (ve stejné výšce) v bočních roštech.

Ochlazovací ventilátor

Ventilátor je umístěn na horní stěné spotřebiče a vytváří cirkulací chladného vzduchu uvnití nábytku. Ventilátor se zapíná automaticky se zapnutím spotřebiče. Pokud je program pečení dokončen, nebo přerušen ochlazovací ventilátor je stále aktivní do té doby, než teplota spotřebiče klesne pod bezpečnou mez.

ventilačni otvory

CZ

concept

concept

CZ

Teleskopické výsuvy

Teleskopické výsuvy umožnuji vysunuti pečicích plechů, a tim usnadňují přístup při vkládání a vyjimání pečicích plechů nebo při kontrole pokrmů během pečení (Obr. 1).

POZOR!

Během provozu spotřebiče se teleskopické výsuvy ohřejí na vysokou teplotu. Nebezpečí popálení! Při vkládání nasadte pečici plechy na výstupky na koncích teleskopických výsuvů.

Při vkládání nebo vyjimání pečicích plechů z teleskopických výsuvů dbejte opatrnosti, aby nedošlo ke sklouznutí pečicích plechů z teleskopických výsuvů. Teleskopické výsuvy je možné použit ve všech zásuvných výškách. Pro změnu výšky teleskopických výsuvů postupujte následovně:

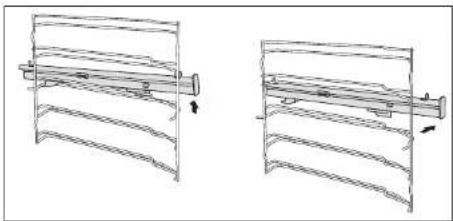

1. Vyjměte pečící plechy a rošt z vnitřku spotřebiče.
2. Silou nadzvedněte jeden konec teleskopického výsuvu obr. č. 1
3. Vyjměte teleskopické výsuvy ven z bočních mřížek, směrem dozadu

Obr. 1

1. Položte body A a B teleskopických výsuvů vodorovně na vnější drát boční mřížky obr. č. 2
2. Otáčejte výšuvem proti směru hodí-nových ručiček (pro levou stranu) a po směru hodinových ručiček (pro pravou stranu) o 90°
3. Zatlačte, aby bod C zapadl na spodní drát a bod D se vzepřel o homí drát obr. č. 3

Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče. Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum. Části spotřebiče, které přicházejí do styku s potravinami, je potřeba pravidelně čistit.

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Vyčkejte, až vnitřek spotřebiče nebude horký, ale bude mit vlažnou teplotu – čištění jde lépe než ve studeném stavu.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a potom vytřete do sucha.
• Dno a strop spotřebiče můžete ořít vlhkým hadříkem, měkkým kartáčkem nebo houbičkou. Při silném znečistění použijte teplou vodu s neagresivním saponátem.
• Nepoužívejte hrubé abrazivní čistící prostředky nebo ostré kovové škrabky na čistění skel dvířek spotřebiče, protože mohou poškrábat povrch nebo může dojít k rozbití skla.
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na smaltovaných, lakovaných nebo nerezových částech.
  • K čistění spotřebiče nepoužívejte parní čistič!
• Plechy na pečení je možné umývat v myče nádobí.

Čistění Aqua Clean

K jednoduššímu a efektivnějšímu čištění můžete využít pomocnou sílu vlhkosti z odpařené vody

1. Na hluboký pečici plech nalijte 400 ml vody
2. Zapněte pečici program Spodní a horní ohřev na 90°C
3. Nechte program běžet 30 minut
4. Po ukončení procesu čištění otevřete dvířka trouby, vnitřek vytřete houbičkou nebo utérkou a poté umyjte teplou vodou s dodatkem přípravku na mytí nádobí

Pozor! K čištění a údržbě skleněných čelních stran nepouživejte čisticí prostředky obsahující brusné látky.

CZ

concept

concept

CZ

INSTALACE SPOTŘEBIČE

• Nezvedejte spotřebič za držadlo dvířek!
• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovednost za instalaci spotřebiče má kupujici, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Umistěni spotřebíce do vhodného nábytku zajisti jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 5.
• Spotřebič může být umístěn jak pod kuchyňskou linkou, tak i ve stojaté skříňce (Obr. S).
• Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.
• Všechny ochranné kryty musi být umistěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadi.
• Zadní deska kuchyňské linky musí být odstraněna, aby byla zajištěna vhodná cirkulace vzduchu kolem spotřebiče.
• Pokud je umístěna nad spotřebičem varná deska, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.

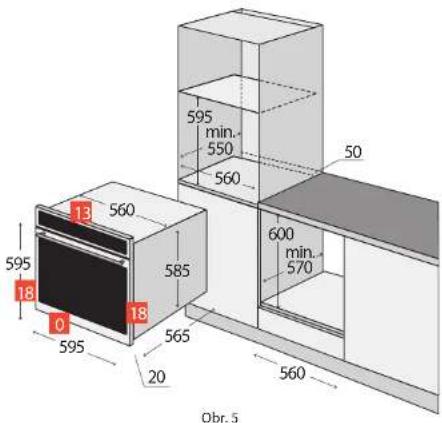

595 min. 550 560 13 560 595 18 0 595 18 585 565 20 560 600 min. 570 Obr. 5

Připojení do elektrické sítě

• Ověřte, zda připojované napěti a proudové jištění odpovídá hodnotám na typovém štitku spotřebiče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehřáti.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové site.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přivodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skřínky pro vestavbu jsou na Obr. 5. Z důvodu účinně cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na obrázcích a skříňka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálně 50 mm.
3. Spotřebič zasuňte na kraj skříňky a prostrčte přívodní kabel skrz zadní stěnu skříňky tak, aby byla po instalaci přístupná jeho zástrčka.
4. Opatrně zasuňte spotřebič do skřínky na zvolené místo. Dbejte, aby nedošlo ke skřipnutí přívodního kabelu.
5. Upevněte spotřebič ke skřínce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření dvířek.
6. Připojte přivodní kabel do zásuvky elektrického napětí.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevňovací šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

16

ETV4360bcETV4360bc

concept

concept

SERVIS

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita halogenová žárovka s vysokou tepelnou odolností (25 W / AC220V, T300 °C).

Při výměně žárovky postupujte následovné:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr. 6 a nahradte žárovku stejného typu a hodnot.
3. Při montování nové žárovky použijte hadřík nebo papirovou utěrku pro uchycení žárovky.
4. Našroubujte zpátky skleněný kryt.

Obr.6

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklací obalových materiálů a starých spotřebičů.
• Krabice od spotřebíče může být dána do sběru tríděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropsku směmicić 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní predředí a lidské zdraví, které by jinak byly způsobeny nevhodnou nlikvidací tohoto výrobku. Likvidací musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úradu, služby pro likvidací domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

SK

concept

concept

SK

PODĚKOVÁNÍ

Opis ovládacieho panela

- Nepoužívajte spotrebič inak, než je opísané v tomto návode.

- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

- Špotrebiče používané v polnohospodárstve.

- Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

1 Ovládací panel
2 Držadlo dvierok
3 Dvierka
4 Okno dvierok s trojitým sklom

Příslušenství

A Rošt
B Hiboký plech na pečenie

1 2 3 4

Opis ovládacieho panela

K1 Gombik teploty
K2 Gombik funkcií pečenia
1 Displej
2 Tlačidlo minus
3 Tlačidlo času
4 Tlačidlo plus
5 Indikátor pečenia

5 1 K1 2 3

1. Zvukový signál bude znít po dobu 2 minut, pokud ho nezrušite stiskem libovolného tlačitka.

2. Po vypnutí trouby se na displeji zobrazí aktuální čas.

Ochladzovací ventilátor

• Preferujte recykláciu obalových materiálov a starych spotrebičov.
• Škatulu od spotrebiča môžete odovzdat do zberu triedeného odpadu.
• Plastové vrecká z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Recyklácia spotrebiča na konci jeho životnosti:

cz Seznam servisních míst

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomýtská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
