Typ produktu	Vstavaná multifunkčná elektrická rúra
Značka	Concept
Model	ETV4360bc
Napätie	220-240V ~ 50-60Hz
Celkový príkon	2800 W
Výkon horného ohrevu	1200 W
Výkon spodného ohrevu	1000 W
Výkon kruhového ohrevu	1000 W
Výkon zadného telesa (ventilátor)	1800 W
Rozsah teplôt	0 – 250°C
Vnútorný objem	70 L
Vonkajšie rozmery (Š x H x V)	595 x 565 x 595 mm
Inštalačné rozmery (Š x H x V)	560 x 550 x 595 mm
Vnútorné rozmery (Š x H x V)	490 x 395 x 345 mm
Hmotnosť	32 kg
Typ dverí	Trojsklené okno
Funkcie rúry	Svetlo, Rozmrazovanie, Spodný ohrev, Horný + spodný ohrev, Horný + spodný ohrev s ventilátorom, Program pizza, Gril + horný ohrev, Gril + horný ohrev s ventilátorom, Kruhový ohrev s ventilátorom
Čistenie	Funkcia Aqua Clean (s parnou asistenciou)
Detská poistka	Áno (podržaním tlačidla)
Chladiaci ventilátor	Automatický, zostáva v prevádzke, kým teplota nie je bezpečná
Teleskopické lišty	Áno (odnímateľné a nastaviteľné)
Žiarovka	Halogénová, 25 W / AC220V, T300°C
Dodávané príslušenstvo	Gril, Hlboký plech na pečenie

Často kladené otázky - ETV4360bc Concept

Ako nastavím hodiny na mojej rúre Concept ETV4360bc?

Po pripojení k sieti na displeji bliká 12:00. Pomocou tlačidiel plus (3) a mínus (2) nastavte hodiny (0-23), stlačte tlačidlo času (4) pre prepnutie na minúty, nastavte minúty (0-59). Ikona hodín prestane blikať po 5 sekundách, čím sa nastavenie potvrdí.

Ako aktivovať detskú poistku?

Stlačte a podržte súčasne tlačidlá Časovač (4) a Plus (3) po dobu 3 sekúnd. Zaznie zvukový signál a na displeji sa zobrazí ikona Lo. Rovnakým postupom odomknete.

Čo je Aqua Clean a ako ju používať?

Aqua Clean používa paru na uvoľnenie nečistôt. Nalejte 400 ml vody na plech, vyberte funkciu Spodný a horný ohrev pri teplote 90°C na 30 minút. Potom vnútro utrite špongiou alebo handričkou.

Ako vymeniť žiarovku v rúre?

Odpojte napájanie. Odskrutkujte sklenený kryt proti smeru hodinových ručičiek (obr. 6). Vymeňte za halogénovú žiarovku (25W, AC220V, T300°C). Pri manipulácii s novou žiarovkou použite handričku, potom nasaďte kryt späť.

Aké funkcie pečenia sú k dispozícii?

Funkcie zahŕňajú: Svetlo (vnútorné osvetlenie), Rozmrazovanie (s ventilátorom), Spodný ohrev, Horný + spodný, Horný + spodný s ventilátorom, Program pizza, Gril + horný, Gril + horný s ventilátorom, Kruhový ohrev s ventilátorom.

Ako nastavím čas pečenia?

Opakovane stláčajte tlačidlo časovača (4), kým sa nezobrazí ikona času pečenia. Pomocou plus (3) a mínus (2) nastavte požadovaný čas (až 10 hodín). Po uplynutí času zaznie akustický signál a rúra sa vypne.

Môžem v tejto rúre rozmrazovať jedlo?

Áno, vyberte funkciu Rozmrazovanie. Cirkulácia vzduchu pri izbovej teplote umožňuje rýchlejšie rozmrazovanie. Umiestnite mrazené jedlo na tanier na gril v strede so zatvorenými dverami.

Aká je maximálna teplota?

Rúru je možné nastaviť od 0°C do 250°C.

Ako čistiť rúru po intenzívnom používaní?

Použite funkciu Aqua Clean na čistenie parou. Na odolné nečistoty použite horúcu vodu s jemným čistiacim prostriedkom. Vyhnite sa abrazívnym čistiacim prostriedkom alebo ostrým škrabkám na sklenených dverách.

Aké príslušenstvo sa dodáva s rúrou?

Rúra obsahuje gril a hlboký plech na pečenie.

NÁVOD NA OBSLUHU ETV4360bc Concept

Elektrická multifunkčná rúra vstavaná

Đakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú dobu jeho používania.

Pred prvým použitim si pozorne preštuđujte celý návod na obsluhu a potom si ho uschovajte. Zaistite, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenie

Kondenzácia vody

Opis výrobku

Jednotlivé funkcie pečenia

Tipy na pečenie

Návod na obsíhu

Základné funkcie spotrebiča

Pokročilé funkcie spotrebiča

Správne umiestnenie roštu alebo plechu do spotrebiča

Čistenie a údržba

Inštalácia spotrebiča

Servis

Ochrana životného prostredia

TECHNICKÉ PARAMETRY

Technické parametre
Napätie 220-240V - 50 - 60Hz
Max. prikon 2800 W
Prikon horného výhrevného telesa 1200 W
Prikon dolného výhrevného telesa 1000 W
Prikon kruhového telesa 1000 W
Prikon zadného telesa 1800 W
Rozsah nastavenia teploty 0 - 250°C

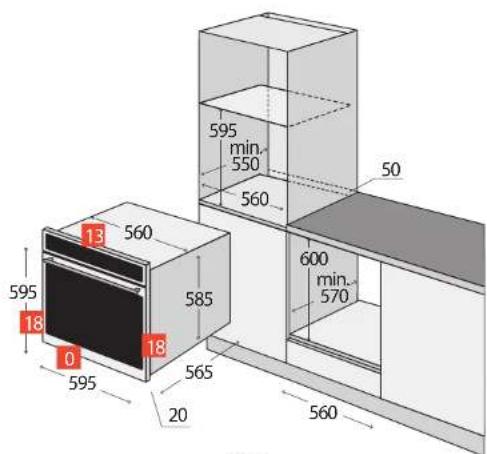

Rozmery pre inštaláciu (š x h x v) 560 x 550 x 595 mm
Vonkajšle rozmery (š x h x v) 595 x 565 x 595 mm
Vnútorné rozmery (š x h x v) 490 x 395 x 345 mm
Vnútorný objem 70 l
Hmotnost' 32 kg

Výrobca si vyhradzuje právo na pripadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia.

20

ETV4360bc

DÔLEŽITÉ UPOZORNENIE

Pri dodaní elektrickej rúry

- Ihned' po dodaní skontrolujte obal a spotrebič, či nedošlo počas prepravy k poškodeniu.

- POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnosť, aby ste zabránili poraneniu!

- Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Čo najskôr sa obrátte na dodávatel'a.

- Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.

- Obalový materiál uchovajte mimo dosahu detí alebo riadne zlikvidujte.

- Tento spotrebič musí byť inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšta len v dobre vetranom priestore. Pred inštalovaním a používaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

- Tento spotrebič môže byť používaný v domácnostiach a podobných priestoroch, ako sú:

- Spotrebiče používané v podnikoch zabezpečujúcich noclah s raňajkami.

• Nepoužívajte spotrebič, ak ste bosí.

• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.

- Do vnútorného priestoru spotrebiča nevkladajte nadmerne velké potraviny alebo kovové predmety. Mohli by spôsobit požiar.

• Vo vnútornom priestore spotrebiča nič neskladujte.

ETV4360bc

21

SK

concept

concept

SK

• Nesadajte a nestúpajte na otvorené dvierka spotrebiča.
• Nedovolte detom a nesvojprávnym osobám so spotrebičom manipulovat, používajte ho mimo ich dosahu.
  • Deti sa nesmú hrat so spotrebičom.
• Dbajte na zvýšenú opatrnost, ak je spotrebič používaný v blízkosti detí.
• Nedovol'te, aby bol spotrebič používaný ako hračka.
• Tento spotrebič môže byť používaný detmi vo veku od 8 rokov a staršími a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez potrebných skúseností a znalostí, ak sú pod dohladom alebo boli oboznámené s pokynmi na použitie spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
• POZOR! Pri otváraní dvierok sa môže uvoľnit veľké množstvo pary alebo môže vystreknút šťava. Dbajte na zvýšenú opatrnost. Nebezpečenstvo oparenia!
• Nedotýkajte sa horúcich povrchov a vykurovacích telies počas použitia alebo krátko po použití spotrebiča.
  • V prípade poruchy vypnite spotrebič a vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom ju vypojte.
• Neponárajte prívodný kábel alebo zástrčku do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj prívodný kábel z dôvodu poškodenia.
• Nezapínajte poškodený spotrebič.
• Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Nechajte ich opraviť v autorizovanom servise.
• Nepoužívajte iné príslušenstvo, než ktoré je odporúčané výrobcom.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované, prípadne má iné defekty.
• Čistenie a údržbu vykonávanú používatelom nesmú vykonávať deti, ak nie sú staršie ako 8 rokov a pod dozorom.

POZOR!

Spotrebič otvárajte iba krátkodobo na vloženie alebo vybratie pokrmov, aby nedošlo k zraneniu, napríklad zakopnutiu. Deti by sa mohli do spotrebiča zatvorit (nebezpečenstvo udusenia) alebo byt vystavené inému nebezpečenstvu.

Kondenzácia vody

Pri pečení pokrmov s väčším obsahom vody, dávajte pozor pri otváraní dvierok spotrebiča. Dochádza k stretu horúceho vzduchu so studeným a na dvierkach môže skondenzovať para, ktorá sa premení na vodu a následne môže stekať do spodnej časti spotrebiča. Tento jav obmedzíte menej častým otváraním dvierok spotrebiča. Prípadnú skondenzovanú vodu je potrebné utriet handričkou alebo papierovou utierkou, aby nedošlo k poškodeniu nábytku pod spotrebičom.

Prípadné poruchy

• Spotrebič môže opravovat a zásahy v čom vykonávat len kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený od elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom ju vypojte.

Ak pokyny výrobcu nedodržíte, nemôže byť prípadná oprava uznaná ako záručná.

SK

concept

concept

SK

OPIS VÝROBKU

Jednotlivé funkcie pečenia

Symbol Opis	funkcie
	Svetlo:Umožňuje použivateľovi sledovaľ priebeh pečenia bez nutnosti otvorenia dverí.Svetlo je aktivované pri volbe akejkoľvek funkcie (okrem funkcie ECO).
	Rozmrazovanie:Cirkulácia vzduchu umožňuje rýchlejšie rozmrazovanie jedla. Ide o šetmý, ale rýchly spôsob rozmrazovania potravin.Vzduch s izbovou teplotou sa vháňa do vnútorného priestoru spotrebiča.Pozn.: Táto funkcla je vhodná na rozmrazovanie pokrmov alebo polotovarov pred finálnou přípravou.
	Spodný ohrev:Spodné výhrevné teleso umiestnené v spodnej časti spotrebiča poskytuje koncentrovanejší rozvod tepla po spotrebiči.Pozn.: Táto funkcia je vhodná pre pomalé pečenie pokrmov, ako je dusené mäso, pečivo, pizza, kde je dôležité maľ chrumkavý základ, prípadne ku kysnutie cesta v spojení s nízkou teplotou.
	Spodný a horný ohrev:Pre konvenčné pečenle je zapnuté zároveň spodné aj horné teleso.Pečenie a ohrievanje je možné lba v jednej zásuvnej úrovní

24

ETV4360bcETV4360bc

concept

concept

Symbol Opis funkcie

[CY3]	Horný a spodný ohrev s ventilátorom:Kombinácia horného a spodného vykurovacieho telesa spolu s ventilátorom umožňuje rovnomernejšie pečenie.Táto funkcia pečenia ušetri 30 – 40 % energie.Pokrmy sú z vonkajšej strany zlahka opečené, ale vnútri stále vláčne.Pozn.: Táto funkcia je vhodná na grilovanie alebo pečenie velkých kusov mása pri vysokej teplote.
	Pizza program:Tento program je vhodný na pečenie pizze.V rámci programu je aktivovany spodný ohrev v kombinácii s kruhovým ohrevom.
	Gril ohrev a horný ohrev:Horné a grilovacie vykurovacie teleso sú zapnuté zároveň.Táto funkcia je vhodná na grilovanie a pečenie váčšieho množstva kusov mása.
	Gril ohrev s ventilátorom a horný ohrev:Při tejto funkcii sa využíva horné a grilovacie vykurovacie teleso spolu s ventilátorom.Táto funkcia je vhodná na grilovanie a pečenie váčšieho množstva kusov mása
	Kruhový ohrev s ventilátorom:Kruhové výhrevné teleso spolu s ventilátorom zlepšuje cirkuláciu vzduchu vnútri spotrebiča a vytvára rovnomerný rozvod tepla po spotrebiči.

TIPY NA PEČENIE

• Presnú hodnotu teplôt je vhodné pre každý druh jedla a spósob pečenia vyskúšat.
• Dvierka spotrebiča v priebehu pečenia otvárajte čo najmenej. Narušil by sa tým tepelný režim pečenia, predížila by sa doba pečenia a pokrm by sa mohol pripalovat.
• Marinované mäso a mäso bez kostí sa pečie rýchlejšie než neupravené. Prepečenie mäsa je možné skontrolovať stlačením mäsa (napr. vidličkou). Ak nepúšta šťavu, je dobre upečené.
• Ak je mäso prešpikované alebo pokryté slaninou, nesmie byť pečené pri vysokej teplote, aby nedochádza-lo k prskaniu šťavy.
• Pri pečení velkých kusov mäsa dochádza k vyparovaniu tekutin a ich kondenzovaniu na dvierkach spotrebiča. Tento stav je prirodzený a nevzniká žiadne nebezpečenstvo pri používaní spotrebiča. Dvierka spotrebiča a prilahlý priestor spotrebiča po ukončení pečenia utrite do sucha.
• Pecivo sa zvačši až po 2/3 doby pečenia. Cas pečenia závisi od druhu použitej náplne (ovocie, marmeláda).
• Šlahané cestá by nemali obsahovať prívela vody, predlžuje to čas pečenia.
• Nekladte nádoby priamo na dno spotrebiča, pretože by zabránili šireniu tepla a mohli by tým spósobíf poškodenie smaltu z dôvodu prehriatia.
• Pri pečení na viacerých plechoch naraz nemusia byt súčasne vsunuté pokrmy hotové v rovnakom čase.
• Plechy na pečenie a pekáče nie sú určene na dlhodobé skladovanie potravin (dlhšie ako 48 hodín). Na dlhšie skladovanie pokrm premiestnite do vhodnej nádoby.

- Pri pečení bez ventilátora odporučame predhrievať spotrebič po dobu asi 10 – 15 minút. Dvierka spotrebiča počas pečenia zbytočne neotvárajte.

- Pred grilovaním predhrejte gril na 5 minút (kým nie je teleso grilu červené). Grilovací rošt s pokrmom umiestnite čo najbližšle k telesu grilu. Plech s troškou vody umiestnite pod rošt na zachytenle odkvapkávajúcej štavy. Pomocou grilovania možete vytvorit na upečenom mäse hnedý a chrumkavý povrch. POZOR!

Pri používaní grilu sa môžu prístupné časti spotrebiča nadmerne ohriat. Zabráňte deľom v prístupe k horúcím častlam spotrebiča.

- Pri pečení s ventilátorom nie je nutné spotrebič predhrievat, s výnimkou pečenia pokrmov s velmi krátkou dobou pečenia alebo pri pečení pokrmov s velkým obsahom vody (napr. ovocné koláče), aby nedošlo ku kondenzácii vodných pár. V spotrebičí je možné pripravovať rôzne pokrmy s blízkou teplotou pečenia spoločne na dvoch plechoch zároveň, aj keď doba pečenia je rozdielna. Vůňa a chut’ pokrmov sa vážajomne neovplyvnia. Pri vkladání alebo vyberani pokrmov zo spotrebiča nedochádza k velkým stratám tepla. Teplota sa rýchlo vyrovná prostredníctvom ventilátora. Teploty pečenia sú nižšie ako teploty používané pri klasickom režime pečenia (o 20 – 30 °C pre pečivo a o 30 – 40 °C pre mäso), doba pečenia je dlhšia (cca o 5 – 10 mlnút). Pri pečení drobného pečiva na dvoch plechoch zároveň odporůčame vemenit vzájomnú výšku oboch plechov po 2/3 doby pečenia, pripadne vybrať viac upečeny plech skór.

- Pri rozmrazovaní položte zmrazené potraviny do obalu na misku, umiestnite do stredu spotrebiča na rošt a zapnite spotrebiča v režime Rozmrazovanie. Dvlerka spotrebiča musla byť zatvorené.

- Gril ohrev s ventilátorom a horný ohrev nie je nutné spotrebič predhrievat. Grilujeme so zatvorenými dvierkami. Prí tomto spôsobe grilovania nastavujeme termostat podla potreby v rozmedzi od 50 do 200 °C. Vzdialenost medzi pokrnom a vykurovacim telesom grilu musí byť úmerná požadovaným výsledkom: - menšla vzdialenost pre hnedý povrch a kraváve vnútro,

- väčsia vzdialenost pre dokonalé prepečenie pokrmu.

Na zachytenie odkvapkávajúcej šfavy umiestnite pod pokrm plech s malým množstvom vody.

SK

concept

concept

SK

NÁVOD NA OBSLUHU

Pred prvým použitím

Predtým, ako uvediete nový spotrebič do prevádzky, mali by ste ho z hygienických dôvodov utrieľ aj vo vnútri vlhkou handričkou. Všetky odnimatelné časti umyte v teplej vode s prídavkom saponátu alebo v umývačke riadu.

Potom uvedte spotrebič do prevádzky bez vložených potravin s maximálnou nastavenou teplotou (250 °C) na dobu 30 minút. Nastavenie teploty a doby ohrevu nájdete v odseku Základné funkcie spotrebiča (str. 24). Je možně, že spotrebič bude počas tejto doby vydávať mierny zápach a dym, ktorý po krátkej dobe zmizne. Počas tohto procesu miestnost' dobre vetrajte.

Poznámka: Gombík funkcií pečenia (K1) a gombík teploty (K2) po stlačení vyskočia, aby bolo možné spotrebič ovládat. Ak chcete zabrániť nechcenej zmene nastavenia počas pečenia alebo po ukončení pečenia, úplným stlačením až na doraz ich zaistíte v zasunutej polohe, aby nevyčnievali.

Nastavenie denného času

1. Po zapojení spotrebiča do elektrickej siete sa na displeji rozsvieti 12:00. A ikona hodín bude blikat.

2. Pomocou tlačidiel plus (3) a minus (2) nastavite čas v hodinách (v rozmedzí od 0 do 23).

3. Stlačením tlačidla (4) začnú číslice minút blikat.

4. Pomocou tlačidiel plus (3) a minus (2) nastavíte čas v minútach (v rozmedzi od 0 do 59).

5. Ikona hodín bude blikat'. Asi po 5-tich sekundách ikona prestane blikat', čas je týmto nastavený a zobrazí sa na displeji.

Zmena nastavenia denného času

1. Opakovaným stlačením tlačidla časovača (4) vyberte ikonu nastavenia hodin.

2. Pomocou tlačidiel plus (3) a minus (2) nastavíte čas v hodinách (v rozmedzí od 0 do 23).

3. Stlačením tlačidla (4) začnú čislice minút blikat.

4. Pomocou tlačidlel plus (3) a minus (2) nastavite čas v minútach (v rozmedzi od 0 do 59).

5. Ikona hodín bude blikat. Así po 5-tich sekundách Ikona prestane blikat, čas je týmto nastavený a zobrazí sa na displeji.

Základné funkcie spotrebiča

1. V manuálnom ovládacom režime svleti na displeji aktuálny čas. Dížka varenia je v tomto režime plne pod kontrolou uživatel'a.

2. Umiestnite plech s pokrmom do zvolenej výšky.

3. Otáčaním gombíka (K2) vyberte požadovanú funkciu pečenia.

4. Otáčaním gombíka (K1) nastavíte požadovanú teplotu.

5. Po ukončeni pečenia treba otočenim gombikov (K1) a (K2) vypnút funkciu pečenia aj stupne pečenia.

Pozn.:

Ak nedójde k riadnemu ukončeniu manuálneho módu pečenia, displej sa po 5 hodinách po ukončení pečenia otočením gombíkov (K1) a (K2) rozbliká a treba stlačit lubovoňné tlačidlo. Signalizácia slúži ako poistka proti nežiaducemu použitiu spotrebiča, napriklad detmi. Ak ani po 10 hodinách nedójde k stlačeniu tlačidla, upozornenie prestane blikaf a rúra ukončí manuálny režim pečenia.

POKROČILÉ FUNKCIE SPOTREBIČA

Pokročilé funkcie rozširujú možnosti pečenia a ponúkajú tak komfortnejšie používanie spotrebiča.

Rozsvietenie svetla v spotrebiči

1. Otáčaním gombíka funkcií (K2) vyberte zodpovedajúcu funkciu pre rozsvietenie svetla v spotrebiči (J)
2. Svetlo vnútri spotrebiča je rozsvietené pri každej vybranej funkcií rozmrazovania/pečenia.

Nastavenie doby pečenia

1. Opakovaným stlačením tlačidla časovača (4) vyberte ikonu čas pečenia I → I.

2. Pomocou tlačidiel plus (3) a minus (2) nastavte predpokladanú dobu pečenia pokrmu.

3. Ikona hodín bude blikať. Asi po 5-tich sekundách ikona prestane blikať, čas je týmto nastavený a zobrazi sa na displeji.

4. Po uplynutí požadovaného času pečenia zaznie zvukový signál a rúra sa vypne.

Poznámka:

1. Rozsah nastavenia doby pečenia je od do 10 hodín.

2. Zvukový signál bude znieť po dobu 2 minút, pokiaľ ho nezrušite stlačením lubovoľného tlačidla.

3. Po vypnutí rúry sa na displeji zobrazi aktualny čas.

Funkcia času konca pečenia

1. Opakovaným stláčaním tlačidla časovača (4) vyberte na displeji ikonu Konlec pečenia →I.

2. Pomocou tlačidiel plus (3) a minus (2) nastavte požadovaný čas ukončenia pečenia.

3. Pomocou gombika teploty (K1) a gombika funkcií (K2) nastavte požadovanú teplotu a funkciu pečenia.

4. Po uplynuti času pečenia sa růra vypne a zaznie zvukový signal.

Poznámka

Funkcia pripomenutia

Vdaka tejto funkci budete pomocou zvukovej signalizácie upozorneni na ukončenie naplánovaného času pečenia.

1. Opakovane stlačte dotykové tlačidlo časovača (4). Na displeji sa zobraží symbol minútky ☐.

2. Pomocou tlačidiel plus (3) a minus (2) nastavte požadovaný čas konca pečenia.

3. Symbol pripomenutia svieti 5 sekúnd a nastavenie je dokončené. Symbol minútky svieti na displeji.

4. Po ukončení času pečenia funkciu vypnete stlačením lubovolného tlačidla na spotrebiči.

Dôjde k ukončenlu zvukového signálu a na displejl zmlzne symbol minútky

1. Po ukončeni pečenla treba otočením gombíkov (K1) a (K2) vypnút funkclu pečenia aj stupne pečenia.

2. Potom na 3 sekundy stlačte naraz tlačidlo (3) a tlačidlo plus (4) pre deaktiváciu manuálneho režimu pečenia.

Pozn.

Ak nedójde k riadnemu ukončeniu manuálneho módu pečenia, displej sa po 5 hodinách po ukončení pečenia otočením gombíkov (K1) a (K2) rozbliká a treba stlačit lubovolné tlačidlo. Signalizácla slúži ako polstka proti nežiaducemu použitiu spotrebiča, napríklad defmi. Ak ani po 10 hodinách nedójde k stlačeniu tlačidla, upozomenie prestane blikať a rúra ukončí manuálny režim pečenia.

28

SK

concept

concept

SK

Funkcie detskej poistky

1. Ak chcete spotrebič uzamknút, stlačte súčasne tlačidlá Timer (4) a Plus (3) na 3 sekundy.
2. Po uplynutí tejto doby zaznie zvukový signál a na displeji sa zobrazí ikona Lo, ktorá signalizuje, že spotrebič bol zablokovaný.
3. Ak chcete spotrebič odomknút, stlačte opät tlačidlá Timer (4) a Plus (3) na 3 sekundy.
4. Po uplynutí tejto doby zaznie zvukový signál a ikona Lo zmizne z displeja.

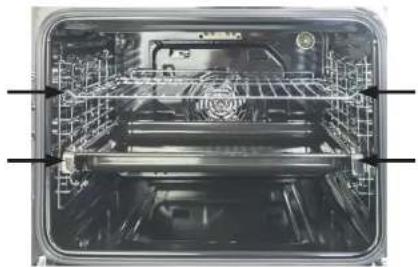

Správne umiestnenie roštu alebo plechu do spotrebiča

Rošt alebo plech musí byt správne umiestnený (v rovnakej výške) v bočných roštoch.

Ventilátor je umiestnený na hornej stene spotrebiča a vytvára cirkuláciu chladného vzduchu vo vnútri nábytku. Ventilátor sa zapína automaticky so zapnutím spotrebiča. Ak je program pečenia dokončený alebo prerušený, ochladzovací ventilátor je stále aktivny dovtedy, kým teplota spotrebiča neklesne pod bezpečnú hranicu.

Teleskopické výsuvy

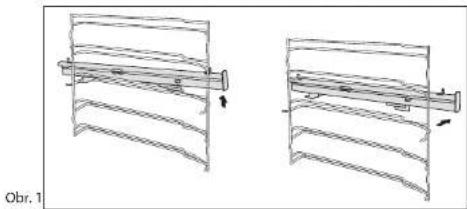

Teleskopické výsuvy umožňujú vysunutie pečúcich plechov, a tým ulahčujú pristup pri vkladani a vyberani plechov na pečenie alebo pri kontrole pokrmov počas pečenia (Obr. 1).

POZOR!

Počas prevádzky spotrebiča sa teleskopické výsuvy ohrejú na vysokú teplotu. Nebezpečenstvo popálenia! Pri vkladani nasadte plechy na pečenie na výstupky na koncoch teleskopických výsuvov.

Pri vkladaní alebo vyberaní plechov z teleskopických výsuvov dbajte na opatrnost, aby nedošlo ku skíznutiu plechov z výsuvov. Teleskopické výsuvy je možné použit vo všetkých zásuvných výškach. Ak chcete zmenit výšku teleskopických výsuvov, postupujte takto:

1. Vyberte plechy na pečenie a rošl z vnútra spotrebiča.
2. Silou nadvihnite jeden koniec teleskopického výsuvu obr. 1
3. Vytiahnite teleskopické výsuvy von z bočných mriežok, smerom dozad
4. Položte body A a B teleskopických výsuvov vodorovne na vonkajšej drôt bočnej mriežky obr. 2
5. Otáčajte výsuvo proti smeru hodlnových ručičlek (pre lavú stranu) a po smere hodlnových ručičlek (pre pravú stranu) o 90°
6. Zatlačte, aby bod C zapadol na spodnej drót a bod D sa vzoprel o hornú drót obr. 3

Aby ste zachovali pekný vzhľad a spoľahlivosť spotrebiča, dbajte na jeho čistotu. Moderná konštrukcia spotrebiča zjednodušuje údržbu na minimum. Časti spotrebiča, ktoré prichádzajů do styku s potravinami, je potrebné pravidelne čistit.

• Pred údržbou a čistením vypojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
• Počkajte, až vnútro spotrebiča nebude horúce, ale bude mať vlažnú teplotu – čistenie ide lepšie ako v studenom stave.
• Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom utrite do sucha.
• Dno a strop spotrebiča môžete utrieť vlhkou handričkou, mäkkou kefkou alebo špongiou. Pri silnom znečistení použite teplů vodu s neagresivnym saponátom.
• Nepoužívajte na čistenie skiel dvierok spotrebiča hrubé abrazivne čistiace prostriedky ani ostré kovové škrabky, pretože môžu poškriabať povrch alebo môže dôjst k rozbitiu skla.
• Nenechávajte nikdy agresívne alebo kyslé látky (citrónová šťava, ocot) na smaltovaných, lakovaných alebo nerezových častiach.
• Na čistenie spotrebiča nepoužívajte parný čistič!
• Plechy na pečenie je možné umývať v umývačke riadu.

Čistenie Aqua Clean

Na jednoduchšie a efektivnejšie čistenie možete využit pomocnú silu vlhkosti z odparenej vody.

1. Na hlboký plech na pečenie nalejte 400 ml vody

2. Zapnite program pečenia Spodný a horný ohrev na 90°C

3. Nechajte program bežat 30 minút

4. Po ukončení procesu čistenia otvorte dvierka rúry, vnútro vytrite hubkou alebo utierkou a potom umyte teplou vodou s dodatkom prípravku na umývanie riadu

Pozor! Na čistenie a údržbu sklenených čelných strán nepoužívajte čistiace prostriedky obsahujúce brúsne látky.

INŠTALÁCIA SPOTREBIČA

• Nedvihajte spotrebič za držadlo dvierok!
• Na poruchy spósobené nesprávnou inštaláciou sa nevztahuje záruka.
• Zodpovednosť za inštaláciu spotrebíca má kupujúci, nie výrobca.
• Výrobca nenesie akúkoľvek zodpovednosť za škody spôsobené na osobách, zvieratách a veciach v dôsledku nesprávnej inštalácie.
• Umiestnenie spotrebiča do vhodného nábytku zaisti jeho správnu funkciu.
• Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 5.
• Spotrebič môže byť umiestnený pod kuchynskou linkou aj v stojatej skrinke (Obr. 5).
• Kuchynský nábytek musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám najmenej 120 °C. Materiály a použité lepidlá musia odolávať otepleniu spotrebiča zodpovedajúce norme STN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepit.
• Všetky ochranné kryty musia byť umiestnené pevne na svojom mieste tak, aby ich nebolo možné odstrániť bez špecialneho náradia.
• Zadná doska kuchynskej linky musi byt odstránená, aby bola zaistená vhodná cirkulácia vzduchu okolo spotrebiča.
• Ak je nad spotrebičom umiestnená varná doska, musí byť medzi týmito dvoma spotrebičmi medzera aspoň 50 mm.

Obr. 5

32

SK

concept

concept

SK

Pripojenie do elektrickej siete

• Overte, či pripájané napätie a průdová ochrana zodpovedajú hodnotám uvedeným na typovom štitku spotrebiča. Odporúčame použit samostatný zásuvkový obvod s ističom 16 A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory a predlžovacie káble. Mohli by spôsobit' nebezpečenstvo z prehriatia.
• Zástrčka prívodného kábla spotrebiča musí byť volne prístupná aj po jej inštalácii.
• Zmeny pripojenia môže vykonávať iba kvalifikovaný odborník.
• Elektrická bezpečnost spotrebiča može byť garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za poškodenie osób alebo vecí v dôsledku chýbajúceho alebo zlého ochranného spojenia.
• Prívodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi časťami spotrebiča a aby nebol deformovaný a nadmerne ohýbaný.

Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery skrinky na vstavanie sú na Obr. 5. Z dôvodu účinnej cirkulácie vzduchu musí byt spotrebič umiestnený podľa rozmerov na obrázkoch a skrinka musí byt skonštruovaná tak, aby do jej spodnej časti mohol prúdíť vzduch. Za zadnou stenou spotrebiča vo vstavanom stave musí byt medzera minimálne 50 mm.
3. Spotrebič zasuňte na kraj skrinky a prestrčte prívodný kábel cez zadnú stenu skrinky tak, aby bola po inštalácii prístupná jeho zástrčka.
4. Opatme zasuňte spotrebič do skrinky na zvolené miesto. Dbajte, aby nedošlo k priškripnutiu privodného kábla.
5. Upevnite spotrebič ku skrinke zaskrutkovanim 2 skrutiek do otvorov v prednej stene rámu spotrebiča. Otvory sú viditelné po otvorení dvierok.
6. Pripojte privodný kábel do zásuvky elektrického napätla.

Demontáž

V prípade, že spotrebič demontujete, je dôležité dodržať správne poradie úkonov:

1. Najskôr odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uvolhlte upevnovacle skrutky.
3. Vysuňte spotrebič a pritom opatrne vytiahnite privodný kábel.

SERVIS

Výmena žiarovky

Na osvetlenie vnútorného priestoru spotrebiča je použitá halogénová žiarovka s vysokou tepelnou odolnosťou (25 W / AC220V, T300 °C).

Pri výmene žiarovky postupujte takto:

1. Odpojte spotrebič od napájacej siete alebo vypnite príslušný istič.
2. Odskrutkujte sklenený kryt proti smeru hodinových ručičiek podľa Obr. 6 a nahradle žiarovku za žiarovku rovnakého typu a parametrov.
3. Pri montovani novej žiarovky držte žiarovku v handričke alebo papierovej utierke.
4. Naskrutkujte späf skleneny kryt.

Obr.6

OCHRANA ŽIVOTNÉHO PROSTREDIA

Tento spotrebič je označený v súlade s Európskou smernicou 2012/19/EU o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale znamená, že tento výrobok nepatrií do komunálneho odpadu. Je ho nutné odviest na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku pomůžete zabrániť negativnym dôsledkom na životné prostredie a l'udské zdravie, ktoré by inak bolí spôsobené nevhodnou likvidáciou tohto výrobku. Likvidácia musí byť vykonaná v súlade s predpísmi na nakladanie s odpadmi. Podrobnejše Informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, v zberných surovinách alebo v obchode, kde ste výrobok zakúpili.

34

PL

concept

concept

PL

PODZIEKOWANIE

SK Zoznam servisných stredisiek

Názov Ulica PSC Mesto Telefón E-mail

CONCEPT Hurbanova 911 01 Trenčin [phone] [e-mail] Slovensko s.r.o. 1563/23

Polska
