ETV4360bc - Piekarnik Concept - Bezpłatna instrukcja obsługi

Product Type	Wbudowany wielofunkcyjny piekarnik elektryczny
Brand	Concept
Model	ETV4360bc
Voltage	220-240V ~ 50-60Hz
Total Power Input	2800 W
Upper Heater Power	1200 W
Lower Heater Power	1000 W
Circular Heater Power	1000 W
Rear Body Power (Fan)	1800 W
Temperature Range	0 – 250°C
Internal Volume	70 L
External Dimensions (W x D x H)	595 x 565 x 595 mm
Installation Dimensions (W x D x H)	560 x 550 x 595 mm
Internal Dimensions (W x D x H)	490 x 395 x 345 mm
Weight	32 kg
Door Type	Potrójna szyba
Oven Functions	Oświetlenie, Rozmrażanie, Grzanie dolne, Grzanie górne + dolne, Grzanie górne + dolne z wentylatorem, Program pizza, Grill + grzanie górne, Grill + grzanie górne z wentylatorem, Grzałka obiegowa z wentylatorem
Cleaning	Funkcja Aqua Clean (wspomagana parą)
Child Lock	Tak (przez przytrzymanie przycisku)
Cooling Fan	Automatyczny, pozostaje włączony do bezpiecznej temperatury
Telescopic Rails	Tak (wyjmowane i regulowane)
Light Bulb	Halogenowa, 25 W / AC220V, T300°C
Accessories Included	Ruszt, Głęboka blacha do pieczenia

Często zadawane pytania - ETV4360bc Concept

Jak ustawić zegar w piekarniku Concept ETV4360bc?

Po podłączeniu do sieci, na wyświetlaczu miga 12:00. Użyj przycisków plus (3) i minus (2), aby ustawić godziny (0-23), naciśnij przycisk czasu (4), aby przejść do minut, ustaw minuty (0-59). Ikona zegara przestaje migać po 5 sekundach, potwierdzając ustawienie.

Jak aktywować blokadę rodzicielską?

Naciśnij i przytrzymaj jednocześnie przyciski Timer (4) i Plus (3) przez 3 sekundy. Rozlegnie się sygnał dźwiękowy, a na wyświetlaczu pojawi się ikona Lo. Powtórz tę samą czynność, aby odblokować.

Co to jest Aqua Clean i jak go używać?

Aqua Clean wykorzystuje parę do rozluźniania brudu. Wlej 400 ml wody na blachę do pieczenia, wybierz funkcję Grzanie dolne i górne w temperaturze 90°C na 30 minut. Następnie wytrzyj wnętrze gąbką lub szmatką.

Jak wymienić żarówkę w piekarniku?

Odłącz zasilanie. Odkręć szklaną osłonę przeciwnie do ruchu wskazówek zegara (Rys. 6). Wymień na żarówkę halogenową (25W, AC220V, T300°C). Użyj szmatki do uchwycenia nowej żarówki, a następnie zamontuj osłonę.

Jakie funkcje pieczenia są dostępne?

Funkcje obejmują: Oświetlenie (światło wewnętrzne), Rozmrażanie (z wentylatorem), Grzanie dolne, Górne + dolne, Górne + dolne z wentylatorem, Program pizza, Grill + górne, Grill + górne z wentylatorem, Grzałka obiegowa z wentylatorem.

Jak ustawić czas pieczenia?

Naciskaj przycisk timera (4) aż pojawi się ikona czasu pieczenia. Użyj przycisków plus (3) i minus (2), aby ustawić żądany czas (do 10 godzin). Po upływie czasu rozlegnie się sygnał dźwiękowy, a piekarnik wyłączy się.

Czy mogę rozmrażać jedzenie w tym piekarniku?

Tak, wybierz funkcję Rozmrażanie. Cyrkulacja powietrza w temperaturze pokojowej umożliwia szybsze rozmrażanie. Umieść mrożoną żywność na talerzu na ruszcie na środku, przy zamkniętych drzwiach.

Jaka jest maksymalna temperatura?

Piekarnik można ustawić od 0°C do 250°C.

Jak wyczyścić piekarnik po intensywnym użytkowaniu?

Użyj funkcji Aqua Clean do czyszczenia parą. W przypadku uporczywych zabrudzeń użyj gorącej wody z łagodnym detergentem. Unikaj ostrych środków czyszczących lub skrobaków na szklanych drzwiach.

Jakie akcesoria są dołączone do piekarnika?

Piekarnik zawiera ruszt i głęboką blachę do pieczenia.

INSTRUKCJA OBSŁUGI ETV4360bc Concept

Elektryczny piekarnik wielofunkcyjny do zabudowy

Dziękujemy Państwu za zakup produktu marki Concept i życzymy pełnej satysfakcji przez cały czas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi i zachować ją na przyszłość. Należy również zadbać o to, aby pozostałe osoby, które będą korzystały z urządzenia, zapoznały się z niniejszą instrukcją.

SPIS TREŚCI

Parametry techniczne

Ostrzeżenia

Kondensacja wody

Opis produktu

Opis panelu sterowania

Poszczególne funkcje pieczenia

Rady dotyczące pieczenia

Instrukcja obsługi

Podstawowe funkcje urządzenia

Zaawansowane funkcje urządzenia

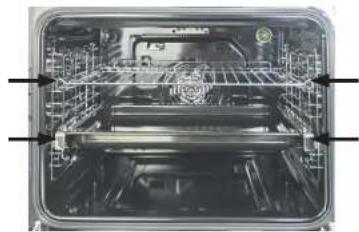

Prawidłowe umieszczenie rusztu lub blachy w urządzeniu

Czyszczenie i konserwacja

Montaż urządzenia

Servis

Ochrona środowiska

PARAMETRY TECHNICZNE

Parametry techniczne
Napięcie 220-240V - 50 - 60Hz
Maks. pobór mocy 2800 W
Pobór mocy górnego elementu grzewczego 1200 W
Pobór mocy dolnego elementu grzewczego 1000 W
Pobór mocy okrągłego elementu grzewczego 1000 W
Wejście tylnej nagrzewnicy 1800 W
Zakres ustawienia temperatury 0 - 250°C

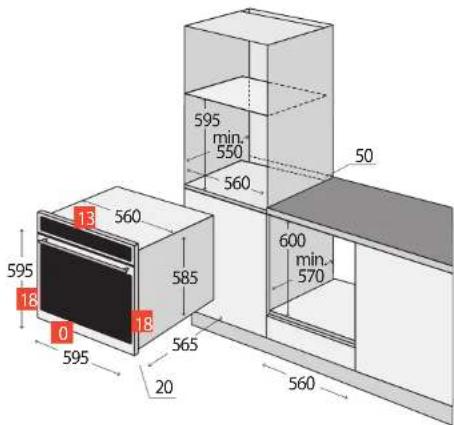

Wymiary do montażu (szer. × gł. × wys.) 560 x 550 x 595 mm
Wymiary zewnętrzne (szer. × gł. × wys.) 595 x 565 x 595 mm
Wymiary wewnętrzne (szer. × gł. × wys.) 490 x 395 x 345 mm
Objętość wewnętrzna 70 l
Masa 32 kg

Producent zastrzega sobie prawo dokonywania zmian technicznych bez uprzedniego informowania; nie odpowiada za błędy w druku oraz różnice w wyglądzie produktu w porównaniu z ilustracją.

36

ETV4360bc

WAŻNE INFORMACJE

Podczas dostawy piekarnika elektrycznego

• Niezwłocznie po dostarczeniu należy sprawdzić, czy opakowanie i urządzenie nie uległy uszkodzeniu podczas transportu.
• UWAGA! Niektóre rogi i krawędzie urządzenia, które po zainstalowaniu będą ukryte, mogą być ostre! Należy uważać, aby nie doszło do zranienia!
• Jeżeli urządzenie jest uszkodzone, nie należy go używać. Należy niezwłocznie skontaktować się z dostawcą.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.
• Opakowanie przechowywać poza zasięgiem dzieci lub utylizować we właściwy sposób.
• Urządzenie to musi być zainstalowane zgodnie z obowiązującymi przepisami, może być używane tylko w dobrze wentylowanym pomieszczeniu. Przed instalacją i użyciem urządzenia należy zapoznać się z instrukcją obsługi.

Podczas montażu

• Nie należy używać urządzenia w inny sposób, niż podano w niniejszej instrukcji.
• Urządzenie jest przeznaczone do użytku w gospodarstwach domowych oraz miejscach pełniących podobną funkcję np.:

- Aneksy kuchenne w sklepach, biurach i w innych miejscach pracy.

- Urządzenia używane w rolnictwie.

- Urządzenia przeznaczone do użytku gości w hotelach, motelach i w innych obszarach.

- Urządzenia używane w działalności usługowej świadczącej noclegi ze śniadaniami.

• Nie obsługiwać urządzenia na boso.
• Nie dotykać urządzenia wilgotnymi lub mokrymi rękami.

ETV4360bc

37

PL

concept

concept

PL

• Do wnętrza urządzenia nie wolno wkładać potraw o zbyt dużej objętości oraz metalowych przedmiotów. Mogą one spowodować pożar.
• Nie należy używać wnętrza urządzenia jako schowka.
• Nie siadać i nie stawać na otwartych drzwiczkach urządzenia.
• Należy korzystać z urządzenia w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych oraz nie pozwolić im na posługiwanie się urządzeniem.
  • Nie pożwalać, aby dzieci bawiły się urządzeniem.
• Należy zachować szczególną ostrożność, jeśli podczas korzystania z urządzenia w pobliżu znajdują się dzieci.
• Nie zezwalać na używanie urządzenia jako zabawki.
• Dzieci w wieku od 8 lat, osoby o zredukowanej sprawności fizycznej, sensorycznej lub mentalnej oraz osoby nieposiadające odpowiedniego doświadczenia i wiedzy mogą korzystać z urządzenia pod nadzorem lub po odpowiednim przeszkoleniu z zakresu użytkowania w bezpieczny sposób oraz po zapoznaniu się z potencjalnymi zagrożeniami.
  UWAGA! Podczas otwierania drzwiczek z urządzenia może wydostać się duża ilość pary lub wytrysnąć tłuszcz. Należy zachować szczególnie ostrożność. Niebezpieczeństwo poparzenia!
• Nie należy dotykać gorących powierzchni i elementów grzewczych w trakcie pracy urządzenia oraz przez pewien czas po jej zakończeniu.
• W przypadku awarii należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
• Należy regularnie kontrolować urządzenie i przewód zasilający pod kątem ewentualnych uszkodzeń.
  • Nie należy włączać uszkodzonego urządzenia.

• Nie należy używać urządzenia, jeżeli drzwiczki lub uszczelka drzwiczek są uszkodzone. Należy zlecić naprawę autoryzowanemu serwisowi.

• Należy używać wyłącznie akcesoriów zalecanych przez producenta.

• Nie należy używać akcesoriów z uszkodzoną powierzchnią, zużytych lub mających inne wady.
• Czyszczenie i konserwacja wykonywana przez dzieci od 8 roku życia jest dopuszczalna wyłącznie pod nadzorem.

UWAGA!

Urządzenie należy otwierać tylko na krótko, w celu włożenia i wyjęcia potraw, w przeciwnym razie istnieje ryzyko poranienia, na przykład w skutek potknięcia się. Dzieci mogłyby zamknąć się w urządzeniu (niebezpieczeństwo uduszenia) lub narazić się na innego rodzaju niebezpieczeństwa.

Kondensacja wody

Podczas pieczenia potraw zawierających większą ilość wody należy zachować ostrożność podczas otwierania drzwiczek urządzenia. Dochodzi wtedy do kontaktu gorącego powietrza z zimnym i na drzwiczkach może kondensować się para, która następnie przekształca się w wodę i może ściekać do dolnej części urządzenia. Zjawisko to można ograniczyć poprzez rzadsze otwieranie drzwiczek urządzenia. Ewentualną skroploną wodę należy wytrzeć szmatką lub ręcznikiem papierowym, aby uniknąć uszkodzenia mebli znajdujących się pod urządzeniem.

Ewentualne usterki

• Naprawy i modyfikacje urządzenia mogą być dokonywane wyłącznie przez wykwalifikowanego specjalistę.
• W trakcie napraw i różnych czynności urządzenie musi być odłączone od sieci elektrycznej. Należy wyłączyć bezpiecznik lub wyjąć wtyczkę z gniazdka elektrycznego.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią.

W przypadku nieprzestrzegania instrukcji obsługi ewentualne naprawy nie będą uznawane za gwarancyjne.

PL

concept

concept

PL

OPIS PRODUKTU

1 Panel sterowania
2 Uchwyt drzwiczek
3 Drzwiczki
4 Szyba w drzwiczkach z potrójną szyba

Akcesoria

A Ruszt
B Głęboka blacha do pieczenia

Opis panelu sterowania

K1 Pokrętło regulacji temperatury
K2 Pokrętło wyboru funkcji pieczenia
1 Wyświetlać
2 Przycisk minus
3 Przycisk ustawienia czasu
4 Przycisk plus
5 Wskaźnik pieczenia

Poszczególne funkcje pieczenia

Symbol Opis	działania
	Oświetlenie:Oświetlenie umożliwia użytkownikowi kontrolę procesu pieczenia bez konieczności otwierania drzwiwczek. Oświetlenie włącza się po wybraniu jakiejkolwiek funkcji (z wyjątkiem ECO funkcje).
	Rozmrażanie:Cyrkulacja powletrza umożliwia szybsze rozmrażanie żywności. Jest to oszczędny i równocześnie szybki sposób rozmrażania produktów spożywczych.Powietrze o temperaturze pokojowej jest wdmuchiwane do komory wewnętrznej urządzenia.Uwaga: Funkcja ta jest przeznaczona do rozmrażania potraw i półproduktów przed ich finalnym przygotowaniem.
	Podgrzewanie od dołu:Dolny element grzewczy umieszczony w dolnej części urządzenia zapewnia bardziej skoncentrowane rozprowadzanie ciepia po urządzeniu.Uwaga: Ta funkcja jest odpowiednia do powolnego pleczenia potraw takich jak duszone mięso, pleczywo, pizza, gdzie istotne jest uzyskanie chrupiącego spodu, ewentualnie zakwasić clasto w połączeniu z niską temperaturą..
	Podgrzewanie dolne i górne:Podczas pieczenia konwencjonalnego jest włączony dolny i górny grzejnik.Pieczenie i podgrzewanie można wykonywać tylko w jednym poziomie tacy.

40

ETV4360bcETV4360bc

PL

concept

concept

PL

Symbol Opis działania

	Podgrzewanie dolne i górne z wentylatorem:Kombinacja górnego i dolnego grzejnika wraz z wentylatorem pozwala na bardziej równomierne pieczenie.Ta funkcja pieczenia pozwala oszczędzić 30–40% energii.Pokarmy są lekko opieczone po stronie zewnętrznej, ale wewnątrz ciągle wilgne.Uwaga: Funkcja ta jest odpowiednia do grillowania lub pieczenia dużych kawałków mięsa w wysokiej temperaturze.
	Program pizza:Ten program jest odpowiedni do pieczenia pizzy.W ramach programu aktywuje się dolne ogrzewanie w połączeniu z ogrzewaniem okrężnym.
	Grill i górne podgrzewanie:Górny grzejnik i grzejnik grilla są włączone równocześnie.Pamiętaj: Funkcja ta nadaje się do grillowania lub pieczenia większej ilości kawałków mięsa.
	Grill z wentylatorem i górne podgrzewanie:Funkcja ta korzysta z górnego grzejnika i grzejnika grilla wraz z wentylatorem.Pamiętaj: Funkcja ta nadaje się do grillowania lub pieczenia większej ilości kawałków mięsa.
	Termoobieg z wentylatorem:Okrągły element grzewczy wraz z wentylatorem poprawia cyrkulację powietrza wewnątrz urządzenia i zapewnia równomierne rozprowadzanie ciepła w urządzeniu.

RADY DOTYCZĄCE PIECZENIA

• Dokładną temperaturę pieczenia należy wypróbować dla każdego rodzaju potrawy i sposobu pieczenia.
• W trakcie pieczenia należy ograniczyć częstotliwość otwierania drzwiczek urządzenia. Powoduje to przedłużenie czasu pieczenia i przypalanie się potraw.
• Mięso zamarynowane i bez kości piecze się szybciej niż mięso wcześniej nieprzygotowane. Stopień upieczenia mięsa można skontrolować przez jego naciśnięcie (np. widelcem). Jeżeli nie puszcza soków, jest dobrze upieczone.
• Nie należy piec w zbyt wysokiej temperaturze mięsa ponakluwanego lub pokrytego słoniną, aby uniknąć rozpryskiwania się tłuszczu.
• Podczas pieczenia dużych kawałków mięsa dochodzi do wyparowywania cieczy i jej skrapłania się na drzwiczkach urządzenia. Jest to sytuacja normalna i nie stanowi żadnego niebezpieczeństwa podczas użytkowania piekarnika. Po zakończeniu pieczenia należy wytrzeć do sucha drzwiczki piekarnika i okolice mające stycznosć z urządżeniem.
• Pieczywo zaczyna rosnąć dopiero po upłynięciu 2/3 czasu pieczenia. Czas pieczenia zależy od rodzaju użytego nadzienia (owoce, marmolada).
• Ciasta ubijane nie powinny zawierać zbyt dużo wody, ponieważ przedłuża to czas pieczenia.
• Nie należy wkładać naczyń bezpośrednio na dno urządzenia, ponieważ ogranicza to rozprzestrzenianie się clepła oraz może spowodować uszkodzenie emaili w wyniku przegrzania.
• Podczas równoczesnego pieczenia na większej liczbie blach potrawy włożone do piekarnika jednocześnie nie zawsze będą gotowe w tym samym momencie.
• Blachy do pieczenia oraz brytfanny nie służą do długiego przechowywania produktów spożywczych (ponad 48 godzin). W celu dłuższego przechowywania należy przełożyć potrawy do odpowiednich naczyń.
• W przypadku pieczenia bez wentylatora zaleca się wstępne nagrzewanie piekarnika przez około 10–15 minut. Należy unikać otwierania drzwiczek urządzenia bez potrzeby.
• Przed grillowaniem należy nagrażć grill przez 5 minut (aż grzałka grilla będzie czerwona). Ruszt grilla z potrawą należy umieścić jak blijblżej elementu grzewczego grilla. Blachę z niewielką ilością wody należy umieścić pod rusztem w celu wychwytywania skapujących soków. Przy pomocy grilla można na upieczonym mięsie uzyskać brązową, chrupiącą skórkę.

UWAGAI

Podczas korzystania z grilla dostępne części piekarnika mogą się nadmiernie nagrzewać. Należy uniemożliwić dzieciom dostęp do gorących elementów urządzenia.

• W przypadku pieczenia z wentylatorem nie jest konieczne wstępne nagrzewanie piekarnika, za wyjątkiem pieczenia potraw z bardzo krótkim czasem pieczenia lub podczas pieczenia potraw z dużą zawartością wody (np. ciasta z owocami), aby nie doszło do skrapłania się pary wodnej. W urządzeniu można przygotowywać różne potrawy o podobnej temperaturze pieczenia jednocześnie na dwóch blachach, także wtedy, gdy czas pieczenia jest inny. Zapach i smak potraw nie przenikają się wzajemnie podczas pieczenia. Podczas wkładania i wyjmowania potraw z piekarnika nie dochodzi do dużych strat ciepła. Temperatura zostaje szybko wyrównana dzięki wentylatorowi. Temperatury pieczenia są niższe niż wykorzystywane w klasycznych funkcjacje pieczenia (o 20–30°C dla pieczywa i o 30–40°C dla mięsa), czas pieczenia jest dłuższy (o około 5–10 minut). Podczas pieczenia drobnego pieczywa na dwóch blachach jednocześnie zaleca się zmianą wysokości obu blach po upływie 2/3 czasu pieczenia, ewentualnie wcześniejsze wyjęcie blachy z wcześniej upieczonym clastem.
• Podczas rozmrażania należy położyć zamrozone produkty w opakowaniu do miski, umieścić w środku urządzenia na ruszcie i włączyć funkcję Rozmrażania. Drzwiczki urządzenia muszą być zamknięte.
• Grill z wentylatorem oraz górne podgrzewanie – nie ma konieczności wcześniejszego nagrzewania urządzenia. Podczas grillowania drzwiczki są zamknięte. Korzystając z tego sposobu grillowania, należy ustawić temostat w zależności od potrzeb w zakresie od 50 do 200°C. Odległość między potrawą i elementem grzewczym grilla zależna jest od rezultatów, jakie chcemy osiągnąć:
• mniejsza odległość – brązowa skórka i krwiste wnętrze,
• większa odległość – dobrze wypieczona potrawa.
  Aby wyłapać ściekające soki, należy umieścić pod potrawą płytę z niewielką ilością wody.

42

PL

concept

concept

PL

INSTRUKCJA OBSŁUGI

Przed pierwszym uruchomieniem

Przed rozpoczęciem użytkowania urządzenie należy ze względów higienicznych przetrzeć wewnątrz wilgotną ściereczką. Wszystkie zdejmowane części urządzenia należy umyć w ciepłej wodzie z dodatkiem płynu do mycia naczyń lub w zmywarce.

Następnie należy włączyć na 30 minut pusle urządzenie, ustawiając temperaturę na maksimum (250°C). Ustawienia temperatury i czasu nagrzewania znajdują się w akapicie Podstawowe funkcje urządzenia (str. 39). W trakcie z urządzenia może wydzielać się lekki swąd i dym, które jednak po krótkim czasie powinny zniknąć. W tym czasie należy dokładnie wietrzyć pomieszczenie.

Uwaga: Pokrętło funkcji pieczenia (K1) i pokrętło regulacji temperatury (K2) po naciśnięciu „wyskakują”, co umożliwia sterowanie pracą urządzenia. Chąc zapobiec przypadkowej zmianie ustawień w trakcie pieczenia lub po jego zakończeniu, można wcisnąć przycisk aż do oporu, zabezpieczając go w takiej pozycji.

Ustawienie aktualnego czasu

1. Po podłączeniu urządzenia do zasilania, na wyświetlaczu pojawi się „12:00”. Ikona zegara zacznie migać.

2. Za pomocą przycisków plus (3) i minus (2) ustaw godzinę (w zakresie od 0 do 23).

3. Po wciśnięciu przycisku (4) cyfry minut zaczną migać.

4. Za pomocą przycisków plus (3) I minus (2) ustaw minutę (w zakresie od 0 do 59).

5. Ikona zegara zacznie migać. Po około 5 sekundach ikona przestanie migać, czas zostanie ustawiony i wyświetlony na wyświetlaczu.

Zmiana ustawień aktualnego czasu

1. Naciśnij kilkakrotnie przycisk timera (4), aby wybrać ikone ustawień zegara.

2. Za pomocą przycisków plus (3) i minus (2) ustaw godzinę (w zakresie od 0 do 23).

3. Po wciśnięciu przycisku (4) cyfry minut zaczną migać.

4. Za pomocą przycisków plus (3) I minus (2) ustaw minutę (w zakresie od 0 do 59).

5. Ikona zegara zacznie migać. Po około 5 sekundach ikona przestanie migać, czas zostanie ustawiony i wyświetlony na wyświetlaczu.

Podstawowe funkcje urządzenia

1. W tryble obsługi ręcznej na wyświetlaczu widnieje aktualna godzina. Długość gotowania w tym tryble jest w pełni pod kontrolą użytkownika.

2. Blachę z potrawą należy wsunąć na wybrany poziom.

3. Przekręcając pokrętło (K2), należy wybrać pożądaną funkcję pieczenia.

4. Przekręcając pokrętło (K1), można ustawić pożadana temperaturę.

5. Po zakończeniu pieczeni należy obracając pokrętlami (K1) i (K2) wyłączyć funkcję pieczenia i stopnie pieczenia.

Pamiętaj:

Jeśli manualny tryb pieczenia nie zostanie prawidłowo zakończony, wyświetlacz po 5 godzinach od zakończenia pieczenia po obrócrenu pokrętłami (K1) (K2) zacznie migać i należy wcisnąć dowolny przycisk. Sygnalizacja służy jako zabezpieczenie przed nieuprawnionym korzystaniem z urządzenia, na przykład przez dzieci. Jeśli nawet po 10 godzinach przycisk nie zostanie wciśnięty, ostrzeżenie przestanie migać a plekarnik zakończy manualny tryb pieczenia.

ZAAWANSOWANE FUNKCJE URZĄDZENIA

Funkcje zaawansowane rozszerzają możliwości pieczenia, a tym samym zwiększają komfort pracy z urządzeniem.

Włączenie oświetlenia w urządzeniu

1. Obracając pokretło funkcji (K2), wybrać funkcję odpowiadającą za włączenie oświetlenia w urządzeniu (6).

2. Światło wewnątrz urządzenia zapala się po wybraniu jakiejkolwiek funkcji rozmrażania/pieczenia.

Ustawianie czasu pieczenia

1. Opakovaným stisknutím tlačitka časovače (4) vyberte ikonu czas pieczenia I→I.

2. Za pomocą przycisków plus (3) i minus (2) ustaw zakładany czas pieczenia potrawy.

3. Ikona zegara zacznie migać. Po okolo 5 sekundach ikona przestanie migać, czas zostanie ustawiony i wyświetlony na wyświetlaczu.

4. Po upływie ządanego czasu pleczenia rozlegnie się sygnał dźwiękowy i piekarnik wyłączy się.

Uwaga:

1. Zakres ustawień czasu pieczenia wynosi od do 10 godzin.

2. Sygnał dźwiękowy będzie słyszalny przez 2 minuty, chyba że zostanie anulowany poprzez naciśnięcie dowolnego przycisku.

3. Po wyłączeniu piekarnika na wyświetlaczu pojawia się aktualna godzina.

Funkcja zakończenia czasu gotowania

1. Naciśnij kilkakrotnie przycisk timera (4), aby wybrać ikonę Koniec pieczenia → I na wyświetlaczu.

2. Za pomocą przycisków plus (3) i minus (2) ustaw ządany czas zakończenia pieczenia.

3. Użyj pokrętła temperatury (K1) i pokrętła funkcji (K2), aby ustawić żądaną temperaturę i funkcję pleczenia.

4. Po upływie czasu pieczenia piekarnik wyłączy się i rozlegnie się sygnał dźwiękowy.

Uwaga:

1. Zakres ustawień czasu pieczenia wynosi od do 10 godzin.

2. Sygnał dźwiękowy będzie słyszalny przez 2 minuty, chyba że zostanie anulowany poprzez naciśnięcie dowolnego przycisku.

Funkcja przypomnienia

Dzięki tej funkcji zostaniesz poinformowana/y za pomocą sygnału dźwiękowego o zakończeniu się zaplanowanego czasu pieczenia.

1. Wielokrotnie naciśnij przycisk dotykowy regulatora czasowego (4). Na wyświetlaczu pojawi się symbol minutnika □.

2. Za pomocą przycisków plus (3) i minus (2) ustaw potrzebną godzinę końca pieczenia.

3. Symbol przypomnienia zaświeci się na 5 sekund i ustawlenie zostanie zakończone. Symbol minutnika ☐ świeci się na wyświetlaczu.

4. Po zakończeniu się czasu pieczenia, funkcję wyłączysz przez naciśnięcie dowolnego przycisku na urządzeniu. Nastąpi zakończenie się sygnału dźwiękowego, a z wyświetlacza znika symbol minutnika

5. Po zakończeniu pleczeni należy obracając pokrętłami (K1) I (K2) wyłączyć funkcję pieczenia i stopnie pieczenia.

6. e wciśnij jednocześnie przycisk (3) i przycisk plus (4) przez czas 3 sekund w celu dezaktywacji ręcznego trybu pieczenia.

PL

concept

concept

PL

Pamiętaj:

Jeśli manualny tryb pieczenia nie zostanie prawidłowo zakończony, wyświetlacz po 5 godzinach od zakończenia pieczenia po obróceniu pokrętłami (K1) i (K2) zacznie migać i należy wcisnąć dowolny przycisk. Sygnalizacja służy jako zabezpieczenie przed nieuprawnionym korzystaniem z urządzenia, na przykład przez dzieci. Jeśli nawet po 10 godzinach przycisk nie zostanie wciśnięty, ostrzezenie przestanie migać a piekarnik zakończy manualny tryb pieczenia.

Funkcje blokady przed dziećmi

1. Aby zablokować urządzenie, naciśnij jednocześnie przyciski Timer (4) i Plus (3) przez 3 sekundy.
2. Po upływie tego czasu rozlegnie się sygnal dźwiękowy, a na wyświetlaczu pojawi się ikona Lo wskazująca, że urządzenie zostało zablokowane.
3. Aby odblokować urządzenie, ponownie naciśnij i przytrzymaj przez 3 sekundy przyciski Timer (4) i Plus (3).
4. Po upływie tego czasu rozlegnie się sygnał dźwiękowy, a ikona Lo zniknie z wyświetlacza.

Prawidłowe umieszczenie rusztu lub blachy w urządzeniu

Należy poprawnie (na tej samej wysokości) umieszczać ruszt lub blachę na kratkach bocznych.

Wentylator chłodzący

Wentylator znajduje się na górnej ścianie urządzenia i zapewnia cyrkulację chłodnego powietrza wewnątrz szafki. Wentylator włącza się automatycznie w momencie włączenia urządzenia. Wentylator działa również po zakończeniu programu pieczenia lub po jego przerwanlu i wyłączy się, kiedy temperatura urządzenia spadnie do bezpiecznego poziomu.

Prowadnice teleskopowe

Prowadnice teleskopowe umożliwiają wysunięcie blachy do pieczenia, co ułatwia dostęp podczas wkładania i wyjmowania blach lub podczas sprawdzania potraw podczas pieczenia.

UWAGA!

Podczas pracy urządzenia prowadnice teleskopowe nagrzewają się do wysokiej temperatury. Niebezpieczeństwo poparzenia! Wkładając blachę do piekarnika, należy osadzić ją na końcach prowadnic teleskopowych.

Podczas wkładania lub wyjmowania blach z prowadnic teleskopowych należy zachować ostrożność, aby nie doszło do ześliżnięcia się blach z prowadnic. Prowadnice teleskopowe mogą być używane na wszystkich wysokościach. Aby zmienić wysokość prowadnic teleskopowych, należy:

1. Wyjmij blachy do pieczenia i ruszt z wnętrza urządzenia.
2. Podnieś jeden koniec przedłużenia teleskopowego Rys. 1 siła
3. Wyjmij teleskopowe przedłużenia z bocznych kratek w kierunku tylUmieść punkty A i B przedłużeń teleskopowych pozioma na zewnętrznym drucle kratki bocznej Rys. nr 1
4. Obróć przedłużenie przeciwnie do ruchu wskazówek zegara (po lewej stronie) i zgodnie z ruchem wskazówek zegara (po prawej stronie) o 90
5. Popchnij tak, aby punkt C znalazł się na dolnym drucie, a punkt D oparl się na górnym drucie Rys. 3

W celu zachowania dobrego wygląda i niezawodności urządzenia należy dbać o jego czystość. Nowoczesna konstrukcja urządzenia znacznie ułatwia konserwację. Części urządzenia stykające się z żywnością należy systematycznie czyścić.

• Przed konserwacją i czyszczeniem należy odłączyć przewód zasilający z gniazdka lub wyłączyć bezpiecznik właściwy dla gniazdka elektrycznego urządzenia.
• Odczekać aż wnętrze urządzenia nie będzie gorące, ale letnie – wówczas czyszczenie jest łatwiejsze niż po całkowitym wystygnięciu urządzenia.
• Zewnętrzne powierzchnie urządzenia należy czyścić wilgotną szmatką, delikatną szczoteczką lub miękką gąbką, a następnie wytrzeć do sucha.
• Dno i górną część piekarnika można wycierać wilgotną szmatką, miękką szczoteczką lub gąbką. Przy silnym zabrudzeniu należy użyć wody z nieagresywnym środkiem myjacym.
• Do czyszczenia szyb drzwiczek urządzenia nie należy używać szorstkich, ściemnych środków czyszczących lub ostrych metalowych skrobaczek, ponieważ mogą porysować lub rozbić szkło.
• Nie wolno nigdy zostawłać substancji agresywnych lub kwaśnych (sok z cytryny, ocet) na elementach emaliowanych, lakierowanych lub z blachy nierdzewnej.
• Do czyszczenia urządzenia nie wolno stosować urządzeń czyszczących parą!
• Blachy do pieczenia można myć w zmywarce do naczyń.

Czyszczenie Aqua Clean

Dla łatwiejszego i skuteczniejszego czyszczenia możesz wykorzystać pomocniczą moc wilgoci z odparowanej wody.

1. Wlej 400 ml wody na głęboka blachę do pieczenia.
2. Włączyć program pieczenia dolnego i górnego do 90°C.
3. Pozwól programowi działać przez 30 minut.
4. Po zakończeniu procesu czyszczenia otworzyć drzwiczki piekarnika, przetrzeć wnętrze gąbką lub ściereczka, a następnie umyć ciepła wodą z płynem do naczyń.

Uwaga! Do czyszczenia i konserwacji frontów szklanych nie używaj środków czyszczących zawierających substancje ścierne.

MONTAŻ URZĄDZENIA

• Nie wolno podnosić urządzenia za uchwyt drzwiczek!
• Gwarancja nie obejmuje wad powstałych w wyniku nieprawidłowego montażu.
• Odpowiedzialność za montaż urządzenia ponosi nabywca, nie producent.
• Producent nie ponosi odpowiedzialności za szkody i obrażenia osób oraz zwierząt i uszkodzenia przedmiotów powstałe w wyniku nieprawidłowego montażu.
• Umieszczenie urządzenia w odpowiedniej zabudowie zapewni jego prawidłowe funkcjonowanie.
• Urządzenie należy zamontować w typowej zabudowie kuchennej, przeznaczonej do wbudowania urządzenia lub w odpowiednio przystosowanej zabudowie o wymiarach jak na Rys. 5.
• Urządzenie można umieścić zarówno pod płytą kuchenna, jak i w stojącej szafce (Rys. 5).
• Meble kuchenne muszą być wykonane z materiału odpornego na działanie temperatury o wysokości co najmniej 120°C. Zastosowane materiały i kleje muszą wytrzymywać nagrzewanie się urządzenia zgodnie z normą ČSN EN 60335-2-6. Materialy i kleje, które nie odpowiadają tej normie, mogą się deformować lub odklejać.
• Wszystkie osłony zabezpieczające muszą być umieszczone na swoim miejscu w taki sposób, aby umożliwiać ich usunięcie bez użycia specjalnych narzędzi.
• Należy usunąć tylną ściankę zabudowy kuchennej, aby zapewnić odpowiednią cyrkulację powietrza wokół urządzenia.
• Jeżeli nad urządzeniem znajduje się płyta kuchenna, należy zachować co najmniej 50 mm odstępu pomiędzy urządzeniami.

Rys. 5

48

PL

concept

concept

PL

Podłączenie do sieci elektrycznej

• Należy sprawdzić, czy napięcie w sieci oraz zabezpieczenie elektryczne odpowiadają wartościom podanym na tabliczce znamionowej urządzenia. Zaleca się użycie samodzielnego obwodu elektrycznego z bezpiecznikiem 16 A.
• Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
• Nie należy używać rozgałęźników, złączy ani przedłużaczy. Mogą one spowodować zagrożenie wynikające z przegrzania.
• Należy zapewnić swobodny dostęp do wtyczki przewodu zasilającego urządzenia, również po jego zainstalowaniu.
• Zmiany w zakresie połączeń elektrycznych mogą być wykonywane wyłącznie przez wykwalifikowanego specjaliste.
• Bezpieczeństwo urządzenia pod względem elektrycznym może być zagwarantowane jedynie w przypadku gdy zacisk ochronny urządzenia jest połączony z przewodem ochronnym sieci elektrycznej.
• Producent nie ponosi odpowiedzialności za szkody dotykające osób i rzeczy powstałe w wyniku wadliwego lub błędnego połączenia ochronnego.
• Przewód zasilający musi być umieszczony w taki sposób, aby nie stykał się z gorącymi elementami urządzenia oraz aby nie był zdeformowany i nadmiernie zgięty.

Instalację urządzenia należy wykonać w następujący sposób:

1. Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.
2. Wymagane wymiary szafki do zabudowy znajdują się na Rys. 5. Ze względu na konieczną cyrkulację powietrza urządzenie musi zostać umieszczone zgodnie z wymiarami na rysunkach, a szafałka musi mieć taką konstrukcję, aby do jednoj części mogło docierać powietrze. Za tylną ścianą urządzenia w stanie zabudowanym musi znajdować się co najmniej 50 mm odstępu.
3. Urządzenie należy nasunąć na krawędź szafki i przełożyć przewód przez tylną ścianę szafki tak, aby po zamontowaniu umożliwiać dostęp do wtyczki.
4. Następnie należy delikatnie wsunąć urządzenie do szafki. Należy uważać, aby nie doszło do przycięcia kabla zasilającego.
5. Urządzenie należy przymocować do szafki poprzez wkręcenie 2 śrub w otwory na ścianie przedniej ramy urządzenia. Otwory są widoczne po otwarciu drzwiczek.
6. Następnie należy podłączyć kabel zasilający do gniazdka elektrycznego.

Demontaż

Podczas demontażu urządzenia należy zachować właściwą kolejność wykonywania czynności:

1. Najpierw należy odłączyć kabel zasilający od sieci elektrycznej (wyciągnąć wtyczkę lub wyłączyć bezpiecznik).
2. Odkręcić śruby mocujące.
3. Wysunąć urządzenie, jednocześnie ostrożnie wyciągając kabel zasilający.

SERVIS

Wymiana żarówki

Do oświetlania wnętrza urządzenia użyto żarówki halogenowej o wysokiej odporności na temperaturę (25 W / AC220V, T300 °C).

Aby wymienić żarówkę, należy:

1. Odłączyć urządzenie od zasilania elektrycznego lub wyłączyć odpowiedni bezpiecznik.
2. Odkręcić szklaną obudowę w kierunku przeciwnym do kierunku ruchu wskazówek zegara zgodnie z Rys. 6 i zastąpić żarówkę nową tego samego typu i o tych samych wartościach.
3. Podczas montażu nowej żarówki należy do jej chwytania użyć szmatki lub ręcznika papierowego.
4. Przykręcić z powrotem szklaną obudowę.

Ry5.6

OCHRONA ŚRODOWISKA NATURALNEGO

• Jeżeli tylko jest to możliwe, materiały opakowanlowe i stare urządzenia elektryczne powinny być oddawa ne do recyklingu.
• Pudło po urządzeniu można oddać do punktu selektywnej zbiórki odpadów.
• Torebki foliowe z polietylenu (PE) należy oddać do punktu zbiórki materiałów do recyklingu.

Recykling urządzenia po upływie jego żywotności:

Urządzenie mą oznaczenia zgodne z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, że produktu nie wolno wyruzać do domowych pojemników na odpady. Należy przekazać produkt do punktu zbiórki urządzeń elektrycznych i elektronicznych do recyklingu. Zapewniając właściwą utylizację urządzenia, zapobiegają Państwo negatywnym skutkom oddziałującym na środowisko i zdrowle ludzkie, które mogłyby wyniknąć z nieodpowiedniej utylizacji produktu. Utylizację urządzenia należy przeprowadzić zgodnie z przepisami dotyczącymi gospodarkli odpadami. Szczegółowe informacje dotyczące recyklingu tego urządzenia można uzyskać w odpowiednim urzędzie gminy, przedsiębiorstwie świadczącym usługi utylizacji odpadów domowych lub w sklepie, w którym zakupłono produkt.

LV

concept

concept

LV

PATEICÍBA

PL Wykaz punktów servisovych

Česká republika

Nazwa Ulica Kod Miasto Telefon E-mail

CONCEPT Ostrowskiego 53-238 Wrocław [phone] [e-mail] POLSKA sp. z o.o. 30

concept

Jindřich Valenta – Concept

Vysokomýtská 1800, 565 01 Choceň

Tel. [phone]

www.my-concept.cz

CONCEPT Slovensko s.r.o.

Hurbanova 1563/23, 911 01 Trenčín

Tel.: [phone]

www.my-concept.sk

Ostrowskiego 30, 53-238 Wrocław

Tel.: [phone]

www.my-concept.pl

Verners VT Ltd.

Piedrujas iela 5a, Riga, Latvia

Tel. [phone]

e-pasts: [e-mail], www.verners.lv
