OZ4022bc - Ohřívací Zásuvka Concept - Bezplatný návod k obsluze

Typ výrobku	Vyhřívací zásuvka
Značka	Concept
Model	OZ4022bc
Rozměry (Š x H x V)	přibližně 595 x 560 x 140 mm
Užitné rozměry zásuvky	přibližně 520 x 400 x 110 mm
Hmotnost	přibližně 15 kg
Napájení	220-240 V, 50 Hz
Jmenovitý výkon	600 W
Rozsah teplot	30 °C - 80 °C
Funkce	Udržování tepla, Pomalé vaření, Rozmrazování, Ohřev talířů, Kynutí těsta
Typ ovládání	Elektronická dotyková tlačítka s LED displejem
Materiál	Nerezový interiér a skleněný přední panel
Bezpečnostní prvky	Automatické vypnutí, dětská pojistka, ochrana proti přehřátí
Údržba	Otírejte vlhkým hadříkem, nepoužívejte abrazivní čisticí prostředky
Instalace	Vestavěná pod pracovní desku nebo samostatně stojící
Obsah balení	Záruční list, uživatelský manuál
Dostupnost náhradních dílů	K dispozici u zákaznického servisu Concept
Třída energetické účinnosti	A+

Často kladené otázky - OZ4022bc Concept

Jaká je doporučená instalační výška vyhřívací zásuvky?

Vyhřívací zásuvka by měla být instalována v pohodlné výšce, obvykle mezi 85 a 95 cm od podlahy k hornímu okraji zásuvky.

Lze použít vyhřívací zásuvku k vaření jídla?

Ne, vyhřívací zásuvka je určena k udržování jídla teplého, pomalému vaření nebo rozmrazování, nikoli k vaření syrového jídla z chladu.

Jak mám čistit vyhřívací zásuvku?

Čistěte interiér i exteriér měkkým vlhkým hadříkem a jemným čisticím prostředkem. Nepoužívejte abrazivní houby ani agresivní chemikálie.

Jaká je maximální hmotnost, kterou zásuvka unese?

Maximální nosnost je přibližně 25 kg rovnoměrně rozložené.

Má vyhřívací zásuvka dětskou pojistku?

Ano, OZ4022bc je vybavena funkcí dětské pojistky, která brání náhodnému ovládání.

Lze v vyhřívací zásuvce používat kovové nádoby?

Ano, kovové nádoby jsou bezpečné, ale vyhněte se hliníkové fólii, protože může nerovnoměrně odrážet teplo.

Jak dlouho může jídlo zůstat ve vyhřívací zásuvce?

Z bezpečnostních důvodů nenechávejte rychle se kazící potraviny v zásuvce déle než 2 hodiny.

Co mám dělat, pokud displej zobrazí chybový kód?

Podívejte se do části o odstraňování problémů v manuálu. Běžné chyby jako E1 indikují problém s čidlem; pokud potíže přetrvávají, kontaktujte podporu.

Je vyhřívací zásuvka vhodná pro vestavěnou instalaci?

Ano, je navržena pro vestavěnou instalaci pod pracovní desku. Ponechte odpovídající větrací mezery podle manuálu.

Kde najdu náhradní díly pro svou vyhřívací zásuvku?

Kontaktujte zákaznický servis Concept nebo navštivte jejich oficiální web pro originální náhradní díly.

NÁVOD K OBSLUZE OZ4022bc Concept

Vestavná ohřevná zásuvka

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojeni po celou dobu jeho použivání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte.

Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Důležitá upozornění

Popis výrobku

Popis ovládaciho panelu

Návod k obsluze

Nastaveni funkci

Udržování teplého pokrmu

Nízkoteplotní ohřev

Důležité upozornění

Čištění a údržba spotřebiče

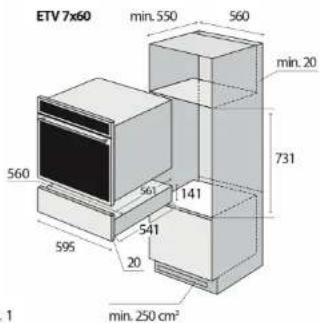

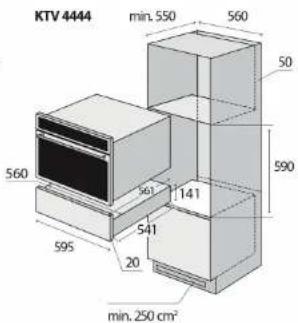

Instalace spotřebíce

Průvodce řešením problémů

Ochrana životního prostředí

Technické parametry
Napěti 230 V ~ 50Hz
Max. příkon 1000 W
Příkon zásuvkového tělesa 1000 W
Rozsah nastavení teploty 40–80 °C
Vnější rozměry (š x h x v) 595 x 561 x 141 mm
Vnitřní rozměry (š x h x v) 548 x 420 x 97 mm
Vnitřní objem 22 l
Hmotnost 18 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazeni bez předchoziho upozornění.

CZ

concept

concept

CZ

DŮLEŽITÁ UPOZORNĚNÍ:

Při dodání ohřevné zásuvky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožnujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
• Špotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snídání.
  • Nepoužívejte spotřebič, jste-li bosí.

- Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

- Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.

- Ve vnitřním prostoru spotřebiče nic neskladujte.

- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

- Nedovolte, aby byl spotřebič používán jako hračka.

• Nedovolte dětem, aby si hrály se spotřebičem a jeho ovládacími prvky.
• Tento spotřebič může být použiván dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• Nedotýkejte se horkých povrchů během použití nebo krátce po použití spotřebiče.
• Po delší době používání a poté co je spotřebič vypnutý, zůstává spotřebič po určitou dobu horký. Udržujte děti v dostatečné vzdálenosti od spotřebiče do doby, než se neochladí. Hrozí nebezpečí popálení.
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Správné používání

• Spotřebič je navržen pro ohřev nádobí a pro udržování teplého pokrmu.
• Pokrm (maso) vždy umístěte na nádobí z tepelně odolného materiálu.

CZ

concept

concept

CZ

• Nikdy nevkládejte pokrm (maso) pouze na protiskluzovou podložku, může dojít ke zničení protiskluzové podložky a ke vznícení pokrmu (masa), pokud je spotřebič v provozu. Zvyšuje se tím riziko požáru.
• Dbejte zvýšené opatrnosti, aby nedošlo k popálení od horké zásuvky nebo nádobí. Své ruce chraňte rukavicemi.
• Nesahejte na teplé nádobí, pokud máte mokré nebo vlhké ruce, může dojít k opaření nebo popálení!
• V ohřevné zásuvce neskladujte žádné plastové nádoby nebo hořlavé předměty. Může dojít k roztavení nebo ke vznícení předmětů, pokud je spotřebič v provozu. Zvyšuje se tím riziko požáru.
• Vzhledem k vysokým teplotám, které vznikají v okolí spotřebiče při ohřevu jídla či nádobí, neumístujte plastové nádoby nebo hořlavé předměty do jeho blízkosti. Mohly by se vznítit.
• Nepoužívejte spotřebič k ohřívání místnosti.
• Nikdy nenahražujte protiskluzovou podložku, která je umístěna uvnitř spotřebiče za papírovou utěrku, nebo podobnou náhražku.
• Nesedejte a nestoupejte na otevřenou zásuvku spotřebiče.
• Maximální zatížení zásuvky: 25kg.
• Při přetížení zásuvky dojde k poškožení teleskopických výsuvů, které umožňují pohyb zásuvky.
• V případě instalace spotřebiče do kuchyňské linky zavírejte spotřebič, pokud je vypnutý. Předejdete případnému zranění.
• Neohřívejte neotevřené plechovky nebo sklenice s potravinami. Tlak, který vznikne ohříváním, může vyvolat explozi, která Vás může zranit nebo opařit.
• Během ohřívání je dolní strana spotřebiče horká. Dbejte na to, abyste se nedotkly spodní strany. Pokud je zásuvka otevřená, může dojít k popálení.
• Nepoužívejte žádné plastové nebo hliníkové obaly. Během procesu ohřevu se mohou vznítit a způsobit tak požár.
• Používejte pouze žáruvzdorné nádobí ze skla, porcelánu atd.
• Dbejte ópatrnosti při otevírání a zavírání zásuvky pokud se uvnitř zásuvky nachází tekutiny (např. polévka, omáčky atd.), které se mohou vlivem prudké manipulace rozlít a přes otvory ve spodní straně zásuvky mohou způsobit vyzkratování spotřebiče.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako zárucní.

concept

concept

POPIS VÝROBKU

1. Ovládací panel
2. Protiskluzová podložka

Použití otevírání Push to open:

• Stiskněte zásuvku na jejím středu pro otevření nebo zavření.
• Při otevření zásuvka povyjede.
• Opatrně táhněte směrem k sobě, až bude zásuvka zcela vysunuta.

Ovládací panel

Popis ovládacího panelu

1 Ohřev hrníčků a sklenic
2 Ohřev talírů a nádobí
3 Udržování teplého jídla
4 Nastaveni teploty
5 Nastavení doby ohřevu
6 Nastaveni teploty a času
7 Stop tlačitko
8 Start tlačítko

Spotřebič může být používán jak pro udržování teplého pokrimu, tak i pro ohřívání talířů, hmíčků, sklenic nebo misek.

Ohřev talírů a misek může trvat děle, avšak během tohoto procesu se mohou ohřát na vyšší teplotu. Dbejte zvýšené opatrnosti, mohlo by dojít k popálení.

NÁVOD K OBSLUZE

Před prvním použitím

Po zapojení spotřebiče do elektrické sítě, nebo po výpadku proudu proběhne tzv. test displeje, který trvá 10 sekund. Ve stejnou dobu je spuštěn i ochlazovaci ventilátor. Během této doby není možné spotřebič použivat.

První čištění a ohřev

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Odlepte protiskluzovou podložku ze spodni strany zásuvky.
3. Pokud je to možné, vyjměte zásuvku.
4. Vlhkým hadrikem otrete viditelné části (vnitřni i vnějsí) a následně vysušte měkkým hadrikem.
5. Nalepte zpět protiskluzovou podložku na spodní stranu zásuvky.

Před prvním použitím nechte po dobu alespoň 2 hodin prázdnou zásuvku zapnutou.

Poznámka:

1. Spotřebič je opatřen tzv. „push to open“ zavíracím mechanismem.
2. Spotřebič je vybaven kontaktnim spinačem, který zajištuje, že se spotřebič uvede do provozu až po zavření ohřevné zásuvky.
3. Béhem prvního spuštění může spotřebič vydávat mírný zápach. To je dáno tím, že některé kovové komponenty uvnitř spotřebiče jsou opatřeny ochranným povlakem. Po krátké době tento zápach zmizi.
4. Ujistěte se, že během tohoto procesu je místnost dobře odvětrávaná.

Specifikace

1. Po připojeni spotřebiče do elektrické sitě zazní zvukový signál. Otevřete zásuvku a na displeji se zobrazí hodnota „0“.
2. Pokud do 3 minut neproběhne žádná operace během procesu nastavování doby ohřevu, spotřebič se vrátí do pohotovostního režimu.
3. Po stisknuti jakéhokoliv tlačitka zazni zvukový signal.
4. Po dokončení ohřevu zazní tříkrát zvukový signál.

Nastaveni funkci

1. V klidovém stavu (pohotovostnim režimu), stiskněte tlačitko (1), (2) nebo (3) pro vybranou funkci ohřevu.
2. Na displeji je zobrazována prednastavená teplota pro danou funkci ohřevu (40°C nebo 60°C).
3. Stisknutim tlačitka, + "nebo, - " nastavite požadovanou teplotu.
4. Stisknutim tlačitka (5) a stisknutim tlačitka „ + ” nebo „ - ” nastavite požadovanou dobu ohřevu.
5. Stisknutim tlačitka (8) potvrdite nastaveni pro ohřev.
6. Zavřete zásuvku. Spotřebič spusti nastavený ohřev.

Poznámka:

1. Během nastavování parametrů ohřevu, můžete změnit funkci stisknutím požadovaného tlačitka mezi (1), (2) a (3).
2. Před zavřením zásuvky, můžete stisknutím tlačitka (7) zrušit zvolené nastavení. Spotřebič se vráti do pohotovostního režimu.
3. Během procesu ohřevu můžete měnit parametry nastavení pro daný ohřev. Otevřete zásuvku, stisknutím tlačitka (4) nebo (5) zvolte parametr, který chcete změnit. Stisknutím tlačitka „+“ nebo „-“ přenastavíte zvolenou teplotu případně dobu ohřevu. Stisknutím tlačitka (8) nové nastavené parametry potvrdíte.
4. Pro pokračování ohřevu nově nastavených parametrů zavřete zásuvku.
5. Pro zrušení ohřevu nastavených parametrů stiskněte tlačitko (7).
6. Po stisknuti tlačitka (8) nelze měnit funkci ohřevu. Lze měnit pouze teplotu a dobu ohřevu.
7. Pro změnu funkce ohřevu musite nejprve stisknout tlačitko (7). Následně stisknutim tlačitka (1), (2) nebo (3) zvolte požadovanou funkci a příslušné parametry pro ohřev.

concept

concept

Pro jakoukoliv funkci ohřevu lze nastavit vlastní rozsah teplot. V Tab. 1 jsou tučně označeny přednastavené hodnoty teplot. Stisknutím tlačítka „+“ nebo „-“ můžete měnit teplotu po 5 °C. Poslední nastavená teplota pro danou funkci ohřevu se automaticky aktivuje při dalším zapnutí spotřebiče. Nastavená teplota se zobrazí na displeji.

Teplota "C"
40 60 60
45 65 65
50 70 70
55 75 75
60 80 80

Tab. 1 | * Približné hodnoty teplot, které jsou měřeny ve středu zásuvky, pokud je prázdná.

Nastavení doby ohřevu

Spotřebič je prednastaven pro nepřetržitý ohřev. Stisknutím tlačitka „+“ nebo „-“ lze měnit dobu (čas) ohřevu.

Kapacita spotřebiče

Množstvi nádobí, které lze vložit do zásuvky závisi na velikosti a hmotnosti daného nádobí. Nepřetěžujte zásuvku! Maximální nosnost zásuvky je 25 kg. Zásuvka by měla být mírné zavřena, pokud hmotnost nádobí je těsně pod maximální nosnosti zásuvky.

Niže jsou uvedeny pouze návrhy pro predehriváni nádobí.

6 ks velkých talirů 0 26 cm
6 ks polévkových taliřů © 23 cm
6 ks malých talírů ø 19 cm
1 ks oválný talíř o 32 cm
1 ks středni servirovaci misa ø 16 cm
1 ks malà servirovaci misa ø 13 cm

UDRŽOVÁNÍ TEPLÉHO POKRMU

Druh pokrmu	Zakrýt pokrm	Doporučená teplota ohřevu [°C]
Steak (krvavý)	ANO	65
Pečené maso	ANO	80
Pečeně	ANO	75
Dušené maso se zeleninou	ANO	80

Druh pokrmu	Zakrýt pokrm	Doporučená teplota ohřevu [°C]
Rybí prsty	NE	80
Maso v omáčce	ANO	80
Zelenina v omáčce	ANO	80
Guláš	ANO	80
Bramborová kaše ANO	75
Pečené/nové brambory	ANO	75
Smažený řízek	NE	80
Palačinky/bramborové placky	NE	80
Pizza	NE	80
Vařené brambory ANO	80
Omáčka	ANO	80
Jablečný závin	NE	80
Pečlvo	NE	60

- Udrženi teploty pokrmu závisi na množstvi pokrmu a na druhu nádoby. - Kryt pokrmu musí být z tepelně odolného materiálu.

NÍZKOTEPLOTNÍ OHŘEV

Jedná se o postupný proces ohřevu, který udržuje nastavenou hodnotu teploty uvnitř pokrmu. Při klasickém ohřevu je teplota vždy vyšši než teplota pokrmu, který je určen č okamžiték konzumaci. Při nízkoteplotním ohřevu masa je maso ohřiváno po dlouhou dobu při nízké teplotě. Diky této metodě maso ztrácí méně tekutin, udržuje organoleptickou charakteristiku čerstvosti (vitamíny, bilkoviny, atd.), neporušenou štavnatost a chut.

Poznámka:

1. Tento způsob ohřevu je vhodný pro velké kusy masa.
2. Pro přesné měření teploty uvnitř masa, doporučujeme použít teplotní sondu.

Teplota uvnitř pokrmu

Do zásuvky mohou být umistény pokrmy, které maji uvnitř teplotu do 70°C. Maso, které musi mit uvnitř teplotu vyšší než 70°C není vhodné pro ohřev v této zásuvce. Teplota uvnitř pokrmu dává informaci o stupni ohřevu uprostřed masa. Čim nižší je teplota ohřevu, tim nižší je teplota uvnitř masa (pokrmu);

45–50 °C	rare (kravý)
55–60 °C	medium (středně propečený)
65 °C	well done (propečeny)

CZ

concept

concept

CZ

Postup použití

1. Zásuvku předehřejte na 70 °C po dobu 15 minut.
2. Do zásuvky vložte maso a přikryjte krytem z tepelně odolného materiálu.
3. Doba ohřevu závisí na velikosti jednotlivých kusů masa. V tabulkách, které jsou uvedeny v odstavci Nízkoteplotní ohřev, naleznete dobu ohřevu pro různé velikosti kusů masa.

Poznámka:

1. Během ohřevu, nebo po skončení doby ohřevu, maso osolte.
2. Před vlastní přípravou vysušte povrch masa kuchyňskou papírovou utěrkou.
3. Pánev předehřejte s přiměřeným množstvím oleje nebo másla a umístěte maso na pánev.
4. Hotové maso podávejte na předehřáté tallíre. Předejdete tim rychlému vystydnuti masa.

NÍZKOTEPLOTNÍ OHŘEV
Tabulky teplotní úpravy pokrmu

Hovézi a teleci maso
Teplotní úprava pokrmu v ohřevné zásuvce Finální úprava (pánev)
Část pokrmu	Tloušťka	Stupeň ohřevu	Doba ohřevu	Doba a výkon úpravy
Celý kus masa	50 mm	Rare (krvavy): 1 h 35 min		90 sekund na vnější straně na maximální vykon
		Medium (středné propečený) 2 h 35 min
		Well done (propečený) 3 h 30 min		3 minuty na vnější straně na střední vykon
	60 mm	Rare (krvavy): 1 h 45 min		90 sekund na vnější straně na maximální vykon
		Medium (středné propečený) 2 h 50 min
		Well done (propečený) 4 h		3 minuty na vnější straně na střední vykon
	70 mm	Rare (krvavy): 2 h		90 sekund na vnější straně na maximální vykon
		Medium (středné propečený) 3 h
		Well done (propečený) 4 h 40 min		3 minuty na vnější straně na střední vykon
MedailonkyRib eyeT-boneRump Steak	20 mm	Rare (krvavy): 1 h 35 min		90 sekund na jedně straně na maximální vykon
		Medium (středné propečený) 2 h 35 min
		Well done (propečený) 3 h 30 min		3 minuty na jedně straně na střední vykon
	30 mm	Rare (krvavy): 1 h 45 min		90 sekund na jedně straně na maximální vykon
		Medium (středné propečený) 2 h 50 min
		Well done (propečený) 4 h		3 minuty na jedně straně na střední vykon

Medallonky Rib eye T-bone Rump Steak	40 mm	Rare (krvavý) 2 h		2 minuty na jedné straně na maximální výkon
		Medium (středně propečený) 3 h
		Well done (propečený) 4 h 40 min		4 minuty na jedné straně na střední výkon
Svičková Roast Beef	60 mm	Rare (krvavý) 1 h 45 min		4 minuty na vnější straně na střední výkon
		Medium (středně propečený) 2 h 50 min
		Well done (propečený) 4 h		6 minuty na jedné straně na střední výkon
	70 mm	Rare (krvavý) 2 h		4 minuty na vnější straně na střední výkon
		Medium (středně propečený) 3 h
		Well done (propečený) 4 h 40 min		6 minuty na jedné straně na střední výkon
	80 mm	Rare (krvavý) 2 h 20 min		4 minuty na vnější straně na střední výkon
		Medium (středně propečený) 3 h 30 min
		Well done (propečený) 5 h 40 min		6 minuty na jedné straně na střední výkon

Drůbež
Teplotní úprava pokrmu v ohřevné zásuvce Finální úprava (pánev)
Část pokrmu	Tlouštka Stupen ohřevu		Doba ohřevu	Doba a výkon úpravy
Kuřecí prsa	25 mm	Medium (středně propečený)	1 h 30 min	60 sekund na jedné straně na plný výkon
		Well done (propečený)	2 h	90 sekund na jedné straně na plný výkon
	35 mm	Medium (středně propečený)	1 h 45 min	60 sekund na jedné straně na plný výkon
		Well done (propečený)	2 h 20 min	90 sekund na jedné straně na max. výkon

CZ

concept

concept

CZ

Kachní prsa	35 mm	Rare (krvavý) 1 h 4 min kůží dolů na středně vysoký výkon
		Medium (středně propečený) 1 h 30 min 4 min kůží dolů na středně vysoký výkon
		Well done (propečený) 2 h 4 min kůží dolů na středně vysoký výkon
	40 mm	Rare (krvavý) 1 h 45 min 4 min kůží dolů na středně vysoký výkon
		Medium (středně propečený) 2 h 20 min 4 min kůží dolů na středně vysoký výkon
		Well done (propečený) 3 h 4 min kůží dolů na středně vysoký výkon
Turecký chleba	40 mm	Medium (středně propečený) 3 h 90 sekund na jedné straně na plný výkon
		Well done (propečený) 4 h 3 min na jedné straně na max. výkon
	50 mm	Medium (středně propečený) 3 h 50 min 90 sekund na jedné straně na plný výkon
		Well done (propečený) 5 h 3 min na jedné straně na max. výkon
Husi nebo kachní medailonky (paštika)	10 mm	Medium (středně propečený)	30 min	60 sekund na jedné straně na plný výkon
	20 mm	Medium (středně propečený)	40 min	60 sekund na jedné straně na plný výkon
	30 mm	Medium (středně propečený)	50 min	60 sekund na jedné straně na plný výkon
Husi nebo kachní paštika	35 mm	Medium (středně propečený)	48 min	90 sekund na vnější straně na plný výkon
	45 mm	Medium (středně propečený)	1 h	90 sekund na vnější straně na plný výkon
	55 mm	Medium (středně propečený)	1 h 15 min	90 sekund na vnější straně na plný výkon

Jehněčí
Teplotní úprava pokrmu v ohřevné zásuvce Finální úprava (pánev)
Část pokrmu	Tloušťka	Stupeň ohřevu	Doba ohřevu	Doba a výkon úpravy
Jehněčí	40 mm	Rare (krvavý)	1 h 20 min	90 sekund na vnější straně na plný vykon
		Medium (středně propečený)	2 h 10 min
		Well done (propečený)	3 h	3 minuty na vnější straně na středně vysoký výkon
	50 mm	Rare (krvavý)	1 h 35 min	90 sekund na vnější straně na plný vykon
		Medium (středně propečený)	2 h 35 min
		Well done (propečený)	3 h 30 min	3 minuty na vnější straně na středně vysoký výkon
	60 mm	Rare (krvavý)	1 h 45 min	90 sekund na vnější straně na plný vykon
		Medium (středně propečený)	2 h 50 min
		Well done (propečený)	4 h	3 minuty na vnější straně na středně vysoký výkon
Jehněčí hříbet	60 mm	Rare (krvavý)	1 h 45 min	3 minuty na vnější straně na plný vykon
		Medium (středně propečený)	2 h 50 min	4 minuty na vnější straně na středně vysoký výkon
		Well done (propečený)	4 h
	70 mm	Rare (krvavý)	2 h	3 minuty na vnější straně na plný vykon
		Medium (středně propečený)	3 h	4 minuty na vnější straně na středně vysoký výkon
		Well done (propečený)	4 h 40 min
	80 mm	Rare (krvavý)	2 h 20 min	3 minuty na vnější straně na plný vykon
		Medium (středně propečený)	3 h 30 min	4 minuty na vnější straně na středně vysoký výkon
		Well done (propečený)	5 h 40 min
Jehněčí kyta bez kosti	60 mm	Rare (krvavý)	1 h 45 min	2 minuty na vnější straně na plný vykon
		Medium (středně propečený)	2 h 50 min	3 minuty na vnější straně na středně vysoký výkon
		Well done (propečený)	4 h

CZ

concept

concept

CZ

Jehněčí kýta bez kosti	70 mm	Rare (krvavy) 2 h		2 minuty na vnější straně na plný výkon
		Medium (středné propečený) 3 h		3 minuty na vnější straně na středné vysoký výkon
		Well done (propečený) 4 h 40 min
	80 mm	Rare (krvavy) 2 h 20 min		2 minuty na vnější straně na plný výkon
		Medium (středné propečený) 3 h 30 min		3 minuty na vnější straně na středné vysoký výkon
		Well done (propečený) 5 h 40 min
Jehněčí kotletky	10 mm	Rare (krvavy) 35 min		60 sekund na jedné straně na plný výkon
		Medium (středné propečený) 1 h 10 min
		Well done (propečený) 2 h		90 sekund na jedné straně na plný výkon
	20 mm	Rare (krvavy) 50 min		60 sekund na jedné straně na plný výkon
		Medium (středné propečený) 1 h 30 min
		Well done (propečený) 2 h 30 min		90 sekund na jedné straně na plný výkon

Vejce
Velikost	Váha	Doba ohřevu	Poznámka
Velmi velké (XL) 73 g a vyšší		2 h 20 min	NatvrdoIdeální na tousty (volskě okn). Rychly proces ohřevu ve varící vodě.NahniličkoŽloutek velmi krémový.Pevnější bilek.NaměkkoNejoblibenější úprava.Pevny bilek, kujný žloutek.
		2 h 30 min
		3 h 10 min
Velké (L) 63 g < 73 g		2 h 11 min
		2 h 31 min
		3 h 1 min
Střední (M) 53 g < 63 g		2 h 5 min
		2 h 25 min
		2 h 55 min
Malé (S) 53 g a nižší		2 h
		2 h 20 min
		2 h 50 min

Další použití nízkoteplotního ohřevu

Typ potravin Vhodné nádobí		Zakryt nádobí	Teplota ohřevu	Doba ohřevu
Rozmrazování lesnich plodů	Taliř	NE	65 °C	1 hod.
Rozmrazování zeleniny	Taliř	NE	65 °C	1 hod.
Těsto	Miska	ANO	45 °C	1/2 hod.
Tvorba jogurtu	Jogurtový kelimek s vičkem	ANO	45 °C	6 hod.
Rozehrátí čokolády	Miska	NE	50 °C	1 hod.
Olej	Miska zakrytá igelitovou fóliř	ANO	75 °C	4 hod.
Voda	Miska zakrytá igelitovou fóliř	ANO	65 °C	4 hod.
Sušení rajčat	Taliř s pečícím papirem	NE	60 °C	20 hod.
Sušení zeleniny	Taliř	NE	60 °C	12 hod.
Sušení nakrájeného ovoce	Taliř	NE	60 °C	12 hod.
Sušení bylinek	Taliř	NE	70 °C	4 hod.
Sušení chleba pro strouhanku	Taliř	NE	80 °C	4 hod.
Konfitované ryby v oleji	Nádobí určene do mikrovlnné trouby	S vlastním otevreným krytem	50 °C	Dle velikosti (1 až 2 hod.)
Bily toust	Taliř	NE	80 °C	2 hod.
Guláš	Skleněna nádoba	ANO	80 °C	1 až 12 hod.

DŮLEŽITÉ UPOZORNĚNÍ

Pozorí Hrozí nebezpečí popálení

Pokud otevřete ohřevnou zásuvku po dokončení, nebo během pírerušení ohřevu, nesahejte na protiskluzovou podložku, nebo zespodu na ohřevnou zásuvku! Během doby ohřevu jsou tyto části extrémné rozpáleny a hrozi tak nebezpeči popálení.

CZ

concept

concept

CZ

• Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče.
• Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum.
• Části spotřebiče, které přicházejí do styku s potravinami, je potřeba pravidelně čistit.
  • K čistění spotřebiče nepoužívejte parní čistění. Pára by se mohla dostat do elektrických částí uvnitř spotřebiče a způsobit zkrat.
• Nevhodné čistící prostředky mohou poškodit povrch spotřebiče. K čistění použivejte pouze prostředky určené k mytí nádobí.
• Udržujte spotřebič čistý a suchý po každém použitl. Před čistěním nechte spotřebič vychladnout na bezpečnou teplotu.

Aby nedošlo k poškození povrchu spotřebiče, k čištění nepoužívejte:

• čistici prostředky, které obsahuji sodu, čpavek, kyseliny nebo chloridy,
• čistící prostředky určené pro odstraňování vodniho kamene,
• brousici čistici prostředky, napl. práškové a krémové čistice,
• čistici prostředky na bázi rozpouštědla.
• čistici prostředky na čištění nerezové oceli,
• čistici prostředky určené na čistění myčky nádobí,
• spreje určené pro čistění trouby,
• čisticí prostředky určené pro čištění skla
• tvrdé, brusné houbicky a kartáče, např. drátenky na nádobí,
• ostré kovové škrabky.

Přední strana a interiér

V prípadé, že se objeví nečistota, odstrante ji co nejrychleji. Pokud nedojde k odstranění nečistot, může se stat, že nečistoty již nepújdou odstranit a mohou způsobit změnu barvy povrchu spotřebiče.

Všechny povrchy vyčistěte čistou houbičkou a teplou vodou s prostředkem na mytí nádobí. Následně do sucha utřete měkkým hadřikem. Na vyčistění povrchu spotřebiče se může použit i čistý a vlhký hadřík z mikrovlákna bez použiti čisticího prostředku.

Všechny povrchy jsou citlivé na poškrábáni. Škrábance na povrchu mohou způsobit poskozeni spotřebiče. Pokud dojde ke kontaktu povrchu spotřebiče s nevhodnými čisticimi prostředky, může dojit k poskozeni nebo ke změně barvy povrchu spotřebiče.

Protiskluzová podložka

Pred čisténim vyjměte protiskluzovou podložku ze zásuvky.

Protiskluzovou podložku vyčistěte pouze ručné za pomoci teplé vody a pripravku na mytí nádobí. Po očistění vysušte měkkým hadrikem.

Nedávejte protiskluzovou podložku zpět do zásuvky, dokud nebude úplně suchá.

Nemyjte protiskluzovou podložku v myčce nádobí nebo v prače.

Nikdy nedávejte protiskluzovou podložku do trouby za účelem vysušení.

INSTALACE SPOTŘEBIČE

• Na závady způsobené nesprávnou instalaci se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Umistění spotřebíče do vhodného nábytku zajisti jeho správnou funkci.

• Spotřebič se instaluje do typizovaného kuchynského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 1.

• Spotřebič může být umístěn pouze ve stojaté skříňce společně se spotřebiči, které jsou udávány výrobcem. (Obr. 1).

• Výrobce nemůže zaručit bezproblémový provoz v případě, že bude oteplovaci zásuvka použita v kombinaci s jlnými spotřebičl, než které jsou udávány výrobcem.
• Pokud bude vhodný spotřebič umístěn přímo na horní stěně ohřevné zásuvky, není nutné mezi spotřebiče umístovat polici.
• Ujistěte se, že skříň je konstruovaná tak, aby unesla váhu obou spotřebičů.
• Kuchyňský nábytek musí být vyroben z tepelné odolného materiálu odolávajícim teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídaji uvedené normě, se mohou zdeformovat nebo odlepit.
• Všechny ochranné kryty musi být umistény pevně na svém mistě tak, aby je nebylo možné odstranit bez speciálního nářadí.
• Zadní deska kuchynské linky musi být odstraněna, aby byla zajištěna vhodná cirkulace vzduchu kolem spotřebíče.
• Spotřebič musi být instalovan tak, aby bylo možné vidět celý obsah ohřevné zásuvky. Je to kvůli tomu, aby nedoslo k přelití a následněmu oparení horkým pokrmem. K maximálnímu vytažení zásuvky je nutné mit k dispozici dostatek prostoru.

Připojení do elektrické sitě

• Použivejte pouze zásuvky elektrického napěti s uzemněnim.
• Nepouživejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehřátí.
• Zastrčka privodniho kabelu spotřebíče musi být volně pristupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové site.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějiciho nebo špatného ochranného spojení.
• Prívodní kabel musi být umistěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohybàn.

CZ

concept

concept

CZ

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skříňky pro vestavbu jsou na Obr. 1. Z důvodu účinné cirkulace vzduchu musí být spotřebič umisteněn podle rozměru na obrázcích a skříňka musí být konstruvována tak, aby do její spodní části mohl proudt vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálné 50 mm (v případě v kombinací s KTV) nebo 20 mm (v případě v kombinací s ETV).
3. Spotřebič zasuňte na kraj skříňky a prostrčte přívodní kabel skrz zadní stěnu skříňky tak, aby byla po instalaci přístupná jeho zástrčka.
4. Opatrné zasuňte spotřebič do skřínky na zvolené misto. Dbejte, aby nedošlo ke skřipnutí přivodního kabelu.
5. Upevněte spotřebič ke skříňce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření zásuvky.
6. Připojte přívodní kabel do zásuvky elektrického napětí.

Demontáz

Pokud demontujete spotřebič, je důležitě dodržet správné pořadí úkonů:
1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevňovací šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte při vodní kabel.

PRÜVODCE REŠENÍM PROBLÉMÜ

Pomoci následujícího návodu vyřešite drobné závady, které mohou být opraveny bez kontaktování servisního strediska. Některé z nich mohou být způsobeny nesprávným použivánim spotřebiče.

Montáž a oprava elektrického zařizení může být prováděna pouze kvalifikovanou osobou. Opravy a další manipulace se spotřebičem neoprávněnou osobou může být nebezpečné.

Popis závady Možná přičina řešení
Spotřebič nehřeje	Spotřebič není správně zapojený v zásuvce elektrického napěti	Zkontrolujte připojení spotřebiče do zásuvky.
	Schozený jistič	Vypněte a znovu zapněte jistič. Po zapnuti jističe zapněte spotřebič. Pokud nedojde k ohřevu, obratte se na kvalifikovaného odborníka, nebo na servis.
Pokrm není dostatečně teply	Neni zvolena funkce pro udržování teploty ohřevu pokrmů.	Zvolte správnou funkci.
	Nastavená teplota je přiliš nízká Nastavte vyšší teplotu.
	Zakryté průduchy	Ujistěte se, že může vzduch volně cirkulovat.
Pokrm je přiliš horký	Neni zvolena funkce pro udržování teploty ohřevu pokrmů.	Zvolte správnou funkci.
	Nastavená teplota je přiliš vysoká Nastavte nižší teplotu.

Nádobí není dostatečně teplé	Není zvolena funkce pro ohřev talířů, misek, hrníčků a sklenic	Zvolte správnou funkci.
	Nastavená teplota je příliš nízká Nastavte vyšší teplotu.
	Zakryté průduchy	Ujistěte se, že může vzduch volně cirkulovat.
	Nádobí nebylo ohříváno dostatečně dlouho	Existují různé typy nádobí, které mají různou dobu ohřevu (viz Zahřivání nádobí).
Nádobí je příliš horké	Není zvolena funkce pro ohřev talířů, misek, hrníčků a sklenic	Zvolte správnou funkci.
	Nastavená teplota je příliš vysoká Nastavte nižší teplotu.
Při používání zásuvky je slyšet hluk	Hluk způsobuje ventilátor, který rozvádí teplý vzduch rovnoměrně uvnití zásuvky. Ventilátor pracuje v intervalech, kdy je zvolena funkce pro udržování teploty pokrmů při nízké teplotě	Nejedná se o závadu.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sacky z polyetylénu (PE) odevzdejte do sbérného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotrebić je označen v souladu s Evropskou směmící 2012/19/EU o elektrickém odpadu a elektrickych zařizenich (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatři do domácího odpadu. Je nutné odvěst ho do sběmého místa pro recyklací elektrického a elektronického zařizení. Jazistěním spravné likvidace tohoto výrobku pomůžete zabranít negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklací tohoto výrobku jzistite u príslušného místního úradu, služby pro likvidací domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

concept concept

SK

POĐAKOVANIE

Pred prvým použitím pozorne preštudujte celý návod na obsluhu a potom si ho odložte.

Popis ovládacieho panela

Návod na obsluhu

Nastavenie funkcií

1. Ovládací panel
2. Protišmyková podložka

• Stlačte zásuvku v jej strede pre otvorenie alebo zatvorenie.
• Pri otvorení zásuvka vyjde von.
• Opatrne tahajte smerom k sebe, až bude zásuvka úplne vysunutá.

Ovládaci panel

Popis ovládacieho panela

1 Ohrievanie hrnčekov a pohárov
2 Ohrievanie tanierov a nádob
3 Udržiavanie teplého jedla
4 Nastavenie teploty
5 Nastavenie doby ohrevu
6 Nastavenie teploty a času
7 Tlačidlo stop
8 Tlačidlo štart

Pred prvým použitim zapnite aspoň na 2 hodiny prázdnu zásuvku.

Poznámka:

Pozor! Hrozí nebezpečenstvo popálenia.

- abrazivne čistiace prostriedky, napr. práškové a krémové čističe,

- čistiace prostriedky na báze rozpůstadla,

- ostré kovové škrabky.

Protišmyková podložka

Protismykovů podložku pred čistenim vyberte zo zásuvky.

Protísmykovů podložku čistite len ručne teplou vodou a pripravkom na umývanie riadu. Po očistení ju vysušte mäkkou handričkou.

Protismykovů podložku nedávajte naspát do zásuvky, kým nebude úplne suchá.

Protismykovů podložku nedávajte do umývačky riadu ani do práčky.

Recyklácia pristroja na konci jeho životnosti:

cz Seznam servisních míst

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta CONCEPT

Vysokomýtská 1800

565 01 Chocen [phone] [e-mail]

Slovenská republika
