NÁVOD K OBSLUZE OZ4022 Concept

Vestavná ohřevná zásuvka

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte.

Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Návod k obsluze

Nastavení funkci

Udržování teplého pokrmu

Nízkoteplotní ohřev

Důležité upozornění

Čištění a údržba spotřebiče

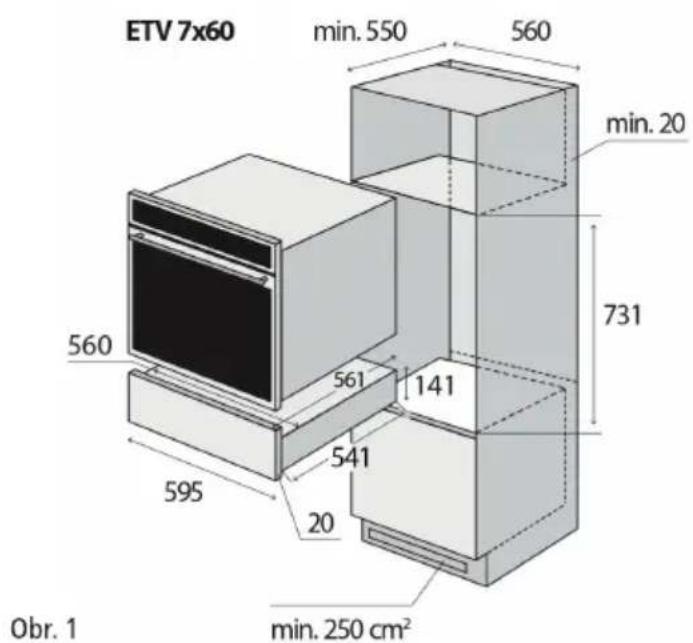

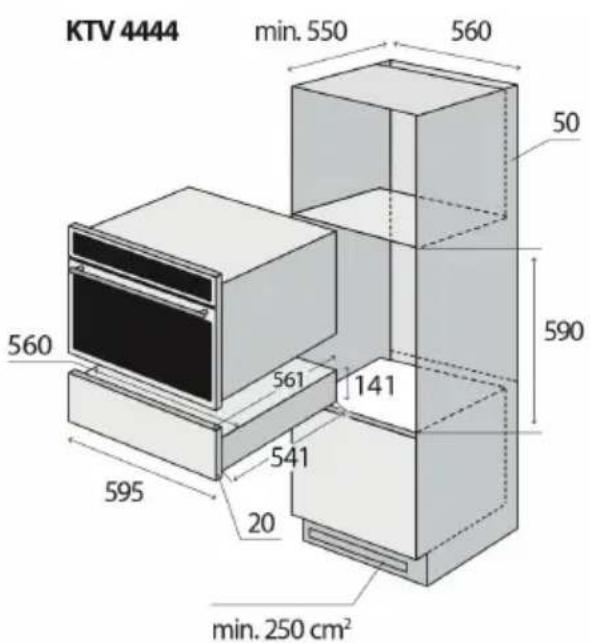

Instalace spotřebiče

Průvodce řešením problémů

Ochrana životního prostředí

Technické parametry
Napětí 230 V ~ 50Hz
Max. příkon 1000 W
Příkon zásuvkového tělesa 1000 W
Rozsah nastavení teploty 40–80 °C
Vnější rozměry (š x h x v) 595 x 561 x 141 mm
Vnitřní rozměry (š x h x v) 548 x 420 x 97 mm
Vnitřní objem 22 l
Hmotnost 18 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

DŮLEŽITÁ UPOZORNĚNÍ:

Při dodání ohřevné zásuvky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako isou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

• Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.

• Nepoužívejte spotřebič, iste-li bosí.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.
• Ve vnitřním prostoru spotřebiče nic neskladujte.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, abv byl spotřebič používán jako hračka.
• Nedovolte dětem, aby si hrály se spotřebičem a jeho ovládacími prvky.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

• Nedotýkejte se horkých povrchů během použití nebo krátce po použití spotřebiče.

• Po delší době používání a poté co je spotřebič vypnutý, zůstává spotřebič po určitou dobu horký. Udržujte děti v dostatečné vzdálenosti od spotřebiče do doby, než se neochladí. Hrozí nebezpečí popálení.

• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Správné používání

• Spotřebič je navržen pro ohřev nádobí a pro udržování teplého pokrmu.
• Pokrm (maso) vždy umístěte na nádobí z tepelně odolného materiálu.
• Nikdy nevkládejte pokrm (maso) pouze na protiskluzovou podložku, může dojít ke zničení protiskluzové podložky a ke vznícení pokrmu (masa), pokud je spotřebič v provozu. Zvyšuje se tím riziko požáru.
• Dbejte zvýšené opatrnosti, aby nedošlo k popálení od horké zásuvky nebo nádobí. Své ruce chraňte rukavicemi.
• Nesahejte na teplé nádobí, pokud máte mokré nebo vlhké ruce, může dojít k opaření nebo popálení!
  • V ohřevné zásuvce neskladujte žádné plastové nádoby nebo hořlavé předměty. Může dojít k roztavení nebo ke vznícení předmětů, pokud je spotřebič v provozu. Zvyšuje se tím riziko požáru.
• Vzhledem k vysokým teplotám, které vznikají v okolí spotřebiče při ohřevu jídla či nádobí, neumístujte plastové nádoby nebo hořlavé předměty do jeho blízkosti. Mohly by se vznítit.
• Nepoužívejte spotřebič k ohřívání místnosti.
• Nikdy nenahrazujte protiskluzovou podložku, která je umístěna uvnitř spotřebiče za papírovou utěrku, nebo podobnou náhražku.
• Nesedejte a nestoupejte na otevřenou zásuvku spotřebiče.
• Maximální zatížení zásuvky: 25kg.

• Při přetížení zásuvky dojde k poškození teleskopických výsuvů, které umožňují pohyb zásuvky.

• V případě instalace spotřebiče do kuchyňské linky zavírejte spotřebič, pokud je vypnutý. Předeidete případnému zranění.

• Neohřívejte neotevřené plechovky nebo sklenice s potravinami. Tlak, který vznikne ohříváním, může vyvolat explozi, která Vás může zranit nebo opařit.
• Během ohřívání je dolní strana spotřebiče horká. Dbejte na to, abyste se nedotkly spodní strany. Pokud je zásuvka otevřená, může dojít k popálení.
• Nepoužívejte žádné plastové nebo hliníkové obaly. Během procesu ohřevu se mohou vznítit a způsobit tak požár.
• Používejte pouze žáruvzdorné nádobí ze skla, porcelánu atd.
• Dbejte opatrnosti při otevírání a zavírání zásuvky pokud se uvnitř zásuvky nachází tekutiny (např. polévka, omáčky atd.), které se mohou vlivem prudké manipulace rozlít a přes otvory ve spodní straně zásuvky mohou způsobit vyzkratování spotřebiče.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě.

Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1. Ovládací panel
2. Protiskluzová podložka

Použití otevírání Push to open:

• Stiskněte zásuvku na jejím středu pro otevření nebo zavření.
• Při otevření zásuvka povyjede.
• Opatrně táhněte směrem k sobě, až bude zásuvka zcela vysunuta.

Ovládací panel

12 45 78

Popis ovládacího panelu

1 Ohřev hrníčků a sklenic
2 Ohřev talířů a nádobí
3 Udržování teplého jídla
4 Nastavení teploty
5 Nastavení doby ohřevu
6 Nastavení teploty a času
7 Stop tlačítko
8 Start tlačítko

Spotřebič může být používán jak pro udržování teplého pokrmu, tak i pro ohřívání talířů, hrníčků, sklenic nebo misek.

Ohřev talířů a misek může trvat déle, avšak během tohoto procesu se mohou ohřát na vyšší teplotu. Dbejte zvýšené opatrnosti, mohlo by dojít k popálení.

NÁVOD K OBSLUZE

Před prvním použitím

Po zapojení spotřebiče do elektrické sítě, nebo po výpadku proudu proběhne tzv. test displeje, který trvá 10 sekund. Ve stejnou dobu je spuštěn i ochlazovací ventilátor. Během této doby není možné spotřebič používat.

První čištění a ohřev

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Odlepte protiskluzovou podložku ze spodní strany zásuvky.
3. Pokud je to možné, vyjměte zásuvku.
4. Vlhkým hadříkem otřete viditelné části (vnitřní i vnější) a následně vysušte měkkým hadříkem.
5. Nalepte zpět protiskluzovou podložku na spodní stranu zásuvky.

Před prvním použitím nechte po dobu alespoň 2 hodin prázdnou zásuvku zapnutou.

Poznámka:

1. Spotřebič je opatřen tzv. „push to open“ zavíracím mechanismem.
2. Spotřebič je vybaven kontaktním spínačem, který zajišťuje, že se spotřebič uvede do provozu až po zavření ohřevné zásuvky.
3. Během prvního spuštění může spotřebič vydávat mírný zápach. To je dáno tím, že některé kovové komponenty uvnitř spotřebiče jsou opatřeny ochranným povlakem. Po krátké době tento zápach zmizí.
4. Ujistěte se, že během tohoto procesu je místnost dobře odvětrávaná.

Specifikace

1. Po připojení spotřebiče do elektrické sítě zazní zvukový signál. Otevřete zásuvku a na displeji se zobrazí hodnota „0“.
2. Pokud do 3 minut neproběhne žádná operace během procesu nastavování doby ohřevu, spotřebič se vrátí do pohotovostního režimu.
3. Po stisknutí jakéhokoliv tlačítka zazní zvukový signál.
4. Po dokončení ohřevu zazní třikrát zvukový signál.

Nastavení funkci

1. V klidovém stavu (pohotovostním režimu), stiskněte tlačítko (1), (2) nebo (3) pro vybranou funkci ohřevu.
2. Na displeji je zobrazována přednastavená teplota pro danou funkci ohřevu (40°C nebo 60°C).
3. Stisknutím tlačítka „ + “ nebo „ - “ nastavíte požadovanou teplotu.
4. Stisknutím tlačítka (5) a stisknutím tlačítka „ + “ nebo „ - “ nastavíte požadovanou dobu ohřevu.
5. Stisknutím tlačítka (8) potvrdíte nastavení pro ohřev.
6. Zavřete zásuvku. Spotřebič spustí nastavený ohřev.

Poznámka:

1. Během nastavování parametrů ohřevu, můžete změnit funkci stisknutím požadovaného tlačítka mezi (1), (2) a (3).
2. Před zavřením zásuvky, můžete stisknutím tlačítka (7) zrušit zvolené nastavení. Spotřebič se vrátí do pohotovostního režimu.
3. Během procesu ohřevu můžete měnit parametry nastavení pro daný ohřev. Otevřete zásuvku, stisknutím tlačítka (4) nebo (5) zvolte parametr, který chcete změnit. Stisknutím tlačítka „ + “ nebo „ - “ přenastavíte zvolenou teplotu případně dobu ohřevu. Stisknutím tlačítka (8) nově nastavené parametry potvrdíte.
4. Pro pokračování ohřevu nově nastavených parametrů zavřete zásuvku.
5. Pro zrušení ohřevu nastavených parametrů stiskněte tlačítko (7).
6. Po stisknutí tlačítka (8) nelze měnit funkci ohřevu. Lze měnit pouze teplotu a dobu ohřevu.
7. Pro změnu funkce ohřevu musíte nejprve stisknout tlačítko (7). Následně stisknutím tlačítka (1), (2) nebo (3) zvolte požadovanou funkci a příslušné parametry pro ohřev.

Pro jakoukoliv funkci ohřevu lze nastavit vlastní rozsah teplot. V Tab. 1 jsou tučně označeny přednastavené hodnoty teplot. Stisknutím tlačítka „ + “ nebo „ - “ můžete měnit teplotu po 5 °C. Poslední nastavená teplota pro danou funkci ohřevu se automaticky aktivuje při dalším zapnutí spotřebiče. Nastavená teplota se zobrazí na displeji.

Teplota °C*
40 60 60
45 65 65
50 70 70
55 75 75
60 80 80

Tab. 1 | * Přibližné hodnoty teplot, které jsou měřeny ve středu zásuvky, pokud je prázdná.

Nastavení doby ohřevu

Spotřebič je prednastaven pro nepřetržitý ohřev. Stisknutím tlačítka „ + “ nebo „ - “ lze měnit dobu (čas) ohřevu.

Kapacita spotřebiče

Množství nádobí, které lze vložit do zásuvky závisí na velikosti a hmotnosti daného nádobí. Nepřetěžujte zásuvku! Maximální nosnost zásuvky je 25 kg. Zásuvka by měla být mírně zavřena, pokud hmotnost nádobí je těsně pod maximální nosností zásuvky.

Níže jsou uvedeny pouze návrhy pro předehřívání nádobí.

6 ks velkých talířů ø 26 cm

6 ks polévkových talířů ø 23 cm

6 ks malých talířů ø 19 cm

1 ks oválný talíř ø 32 cm

1 ks střední servírovací mísa ø 16 cm

1 ks malá servírovací mísa ∅ 13 cm

UDRŽOVÁNÍ TEPLÉHO POKRMU

Druh pokrmu Zakrýt pokrm		Doporučená teplota ohřevu [°C]
Steak (krvavý)	ANO	65
Pečené maso	ANO	80
Pečeně	ANO	75
Dušené maso se zeleninou	ANO	80

Druh pokrmu Zakrýt pokrm	Doporučená teplota ohřevu [°C]
Rybí prsty NE 80
Maso v omáčce ANO 80
Zelenina v omáčce ANO 80
Guláš ANO 80
Bramborová kaše ANO 75
Pečené/nové brambory ANO 75
Smažený řízek NE 80
Palačinky/bramborové placky NE 80
Pizza NE 80
Vařené brambory ANO 80
Omáčka ANO 80
Jablečný závin	NE 80
Pečivo NE 60

• Udržení teploty pokrmu závisí na množství pokrmu a na druhu nádoby.
  • Kryt pokrmu musí být z tepelně odolného materiálu.

NÍZKOTEPLOTNÍ OHŘEV

Jedná se o postupný proces ohřevu, který udržuje nastavenou hodnotu teploty uvnitř pokrmu. Při klasickém ohřevu je teplota vždy vyšší než teplota pokrmu, který je určen k okamžité konzumaci. Při nízkoteplotním ohřevu masa, je maso ohříváno po dlouhou dobu při nízké teplotě. Díky této metodě maso ztrácí méně tekutin, udržuje organoleptickou charakteristiku čerstvosti (vitamíny, bílkoviny, atd.), neporušenou šťavnatost a chuť.

Poznámka:

1. Tento způsob ohřevu je vhodný pro velké kusy masa.
2. Pro presné měření teploty uvnitř masa, doporučujeme použít teplotní sondu.

Teplota uvnitř pokrmu

Do zásuvky mohou být umístěny pokrmy, které mají uvnitř teplotu do 70°C. Maso, které musí mít uvnitř teplotu vyšší než 70°C není vhodné pro ohřev v této zásuvce. Teplota uvnitř pokrmu dává informaci o stupni ohřevu uprostřed masa. Čím nižší je teplota ohřevu, tím nižší je teplota uvnitř masa (pokrmu):

45–50 °C	rare (krvavý)
55–60 °C	medium (středně propečený)
65 °C	well done (propečený)

Postup použití

1. Zásuvku předehřejte na 70 °C po dobu 15 minut.
2. Do zásuvky vložte maso a přikryjte krytem z tepelně odolného materiálu.
3. Doba ohřevu závisí na velikosti jednotlivých kusů masa. V tabulkách, které jsou uvedeny v odstavci
   Nízkoteplotní ohřev, naleznete dobu ohřevu pro různé velikosti kusů masa.

Poznámka:

1. Během ohřevu, nebo po skončení doby ohřevu, maso osolte.
2. Před vlastní přípravou vysušte povrch masa kuchyňskou papírovou utěrkou.
3. Pánev předehřejte s přiměřeným množstvím oleje nebo másla a umístěte maso na pánev.
4. Hotové maso podávejte na předehřáté talíře. Předejdete tím rychlému vystydnutí masa.

NÍZKOTEPLOTNÍ OHŘEV

Tabulky teplotní úpravy pokrmu

Hovězí a telecí maso
Teplotní úprava pokrmu v ohřevné zásuvce Finální úprava (pánev)
Část pokrmu	Tlouštka	Stupeň ohřevu	Doba ohřevu	Doba a výkon úpravy
Celý kus masa	50 mm	Rare (krvavý) 1 h 35 min		90 sekund na vnější straně na maximální výkon
		Medium (středně propečený) 2 h 35 min
		Well done (propečený) 3 h 30 min		3 minuty na vnější straně na střední výkon
	60 mm	Rare (krvavý) 1 h 45 min		90 sekund na vnější straně na maximální výkon
		Medium (středně propečený) 2 h 50 min
		Well done (propečený) 4 h		3 minuty na vnější straně na střední výkon
	70 mm	Rare (krvavý) 2 h		90 sekund na vnější straně na maximální výkon
		Medium (středně propečený) 3 h
		Well done (propečený) 4 h 40 min		3 minuty na vnější straně na střední výkon
Medailonky Rib eye T-bone Rump Steak	20 mm	Rare (krvavý) 1 h 35 min		90 sekund na jedné straně na maximální výkon
		Medium (středně propečený) 2 h 35 min
		Well done (propečený) 3 h 30 min		3 minuty na jedné straně na střední výkon
	30 mm	Rare (krvavý) 1 h 45 min		90 sekund na jedné straně na maximální výkon
		Medium (středně propečený) 2 h 50 min
		Well done (propečený) 4 h		3 minuty na jedné straně na střední výkon
Medailonky Rib eye T-bone Rump Steak	40 mm	Rare (krvavý) 2 h		2 minuty na jedné straně na maximální výkon
		Medium (středně propečený) 3 h
		Well done (propečený) 4 h 40 min		4 minuty na jedné straně na střední výkon
Svíčková Roast Beef	60 mm	Rare (krvavý) 1 h 45 min		4 minuty na vnější straně na střední výkon
		Medium (středně propečený) 2 h 50 min
		Well done (propečený) 4 h		6 minuty na jedné straně na střední výkon
	70 mm	Rare (krvavý) 2 h		4 minuty na vnější straně na střední výkon
		Medium (středně propečený) 3 h
		Well done (propečený) 4 h 40 min		6 minuty na jedné straně na střední výkon
	80 mm	Rare (krvavý) 2 h 20 min		4 minuty na vnější straně na střední výkon
		Medium (středně propečený) 3 h 30 min
		Well done (propečený) 5 h 40 min		6 minuty na jedné straně na střední výkon

Drůbež
Teplotní úprava pokrmu v ohřevné zásuvce Finální úprava (pánev)
Část pokrmu	Tlouštka Stupeň ohřevu		Doba ohřevu	Doba a výkon úpravy
Kuřecí prsa	25 mm	Medium (středně propečený) 1	h 30 min 60 sekund na jedné straně na plný výkon
		Well done (propečený) 2 h 90 sekund na jedné straně na plný výkon
	35 mm	Medium (středně propečený) 1	h 45 min 60 sekund na jedné straně na plný výkon
		Well done (propečený)	2 h 20 min	90 sekund na jedné straně na max. výkon
Kachní prsa	35 mm	Rare (krvavý) 1 h 4 min kůží dolů na středně vysoký výkon
		Medium (středně propečený) 1 h 30 min 4 min kůží dolů na středně vysoký výkon
		Well done (propečený) 2 h 4 min kůží dolů na středně vysoký výkon
	40 mm	Rare (krvavý) 1 h 45 min 4 min kůží dolů na středně vysoký výkon
		Medium (středně propečený) 2 h 20 min 4 min kůží dolů na středně vysoký výkon
		Well done (propečený) 3 h 4 min kůží dolů na středně vysoký výkon
Turecký chleba	40 mm	Medium (středně propečený) 3 h 90 sekund na jedné straně na plný výkon
		Well done (propečený) 4 h 3 min na jedné straně na max. výkon
	50 mm	Medium (středně propečený) 3 h 50 min 90 sekund na jedné straně na plný výkon
		Well done (propečený) 5 h 3 min na jedné straně na max. výkon
Husí nebo kachní medailonky (paštika)	10 mm	Medium (středně propečený)	30 min	60 sekund na jedné straně na plný výkon
	20 mm	Medium (středně propečený)	40 min	60 sekund na jedné straně na plný výkon
	30 mm	Medium (středně propečený)	50 min	60 sekund na jedné straně na plný výkon
Husí nebo kachní paštika	35 mm	Medium (středně propečený)	48 min	90 sekund na vnější straně na plný výkon
	45 mm	Medium (středně propečený)	1 h	90 sekund na vnější straně na plný výkon
	55 mm	Medium (středně propečený)	1 h 15 min	90 sekund na vnější straně na plný výkon
Jehněčí
Teplotní úprava pokrmu v ohřevné zásuvce Finální úprava (pánev)
Část pokrmu	Tloušťka	Stupeň ohřevu	Doba ohřevu	Doba a výkon úpravy
Jehněčí	40 mm	Rare (krvavý) 1 h 20 min		90 sekund na vnější straně na plný výkon
		Medium (středně propečený) 2 h 10 min
		Well done (propečený) 3 h		3 minuty na vnější straně na středně vysoký výkon
	50 mm	Rare (krvavý) 1 h 35 min		90 sekund na vnější straně na plný výkon
		Medium (středně propečený) 2 h 35 min
		Well done (propečený) 3 h 30 min		3 minuty na vnější straně na středně vysoký výkon
	60 mm	Rare (krvavý) 1 h 45 min		90 sekund na vnější straně na plný výkon
		Medium (středně propečený) 2 h 50 min
		Well done (propečený) 4 h		3 minuty na vnější straně na středně vysoký výkon
Jehněčí hřbet	60 mm	Rare (krvavý) 1 h 45 min		3 minuty na vnější straně na plný výkon
		Medium (středně propečený) 2 h 50 min		4 minuty na vnější straně na středně vysoký výkon
		Well done (propečený) 4 h
	70 mm	Rare (krvavý) 2 h		3 minuty na vnější straně na plný výkon
		Medium (středně propečený) 3 h		4 minuty na vnější straně na středně vysoký výkon
		Well done (propečený) 4 h 40 min
	80 mm	Rare (krvavý) 2 h 20 min		3 minuty na vnější straně na plný výkon
		Medium (středně propečený) 3 h 30 min		4 minuty na vnější straně na středně vysoký výkon
		Well done (propečený) 5 h 40 min
Jehněčí kýta bez kosti	60 mm	Rare (krvavý) 1 h 45 min		2 minuty na vnější straně na plný výkon
		Medium (středně propečený) 2 h 50 min		3 minuty na vnější straně na středně vysoký výkon
		Well done (propečený) 4 h
Jehněčí kýta bez kosti	70 mm	Rare (krvavý) 2 h		2 minuty na vnější straně na plný výkon
		Medium (středně propečený) 3 h		3 minuty na vnější straně na středně vysoký výkon
		Well done (propečený) 4 h 40 min
	80 mm	Rare (krvavý) 2 h 20 min		2 minuty na vnější straně na plný výkon
		Medium (středně propečený) 3 h 30 min		3 minuty na vnější straně na středně vysoký výkon
		Well done (propečený) 5 h 40 min
Jehněčí kotletky	10 mm	Rare (krvavý) 35 min		60 sekund na jedné straně na plný výkon
		Medium (středně propečený) 1 h 10 min
		Well done (propečený) 2 h		90 sekund na jedné straně na plný výkon
	20 mm	Rare (krvavý) 50 min		60 sekund na jedné straně na plný výkon
		Medium (středně propečený) 1 h 30 min
		Well done (propečený) 2 h 30 min		90 sekund na jedné straně na plný výkon

Vejce
Velikost	Váha	Doba ohřevu	Poznámka
Velmi velké (XL) 73 g a vyšší		2 h 20 min	NatvrdoIdeální na tousty (volské oko). Rychlý proces ohřevu ve vařící vodě.NahniličkoŽloutek velmi krémový.Pevnější bílek.NaměkkoNejoblíbenější úprava.Pevný bílek, kujný žloutek.
		2 h 30 min
		3 h 10 min
Velké (L) 63 g < 73 g		2 h 11 min
		2 h 31 min
		3 h 1 min
Střední (M) 53 g < 63 g		2 h 5 min
		2 h 25 min
		2 h 55 min
Malé (S) 53 g a nižší		2 h
		2 h 20 min
		2 h 50 min

Další použití nízkoteplotního ohřevu

Typ potravin Vhodné nádobí		Zakrýt nádobí	Teplota ohřevu	Doba ohřevu
Rozmrazování lesních plodů	Talíř	NE	65 °C	1 hod.
Rozmrazování zeleniny	Talíř	NE	65 °C	1 hod.
Těsto	Miska	ANO	45 °C	1/2 hod.
Tvorba jogurtu	Jogurtový kelímek s víčkem	ANO	45 °C	6 hod.
Rozehřátí čokolády	Miska	NE	50 °C	1 hod.
Olej	Miska zakrytá igelitovou fólií	ANO	75 °C	4 hod.
Voda	Miska zakrytá igelitovou fólií	ANO	65 °C	4 hod.
Sušení rajčat	Talíř s pečícím papírem	NE	60 °C	20 hod.
Sušení zeleniny	Talíř	NE	60 °C	12 hod.
Sušení nakrájeného ovoce	Talíř	NE	60 °C	12 hod.
Sušení bylinek	Talíř	NE	70 °C	4 hod.
Sušení chleba pro strouhanku	Talíř	NE	80 °C	4 hod.
Konfitované ryby v oleji	Nádobí určené do mikrovlnné trouby	S vlastním otevřeným krytem	50 °C	Dle velikosti (1 až 2 hod.)
Bílý toust	Talíř	NE	80 °C	2 hod.
Guláš	Skleněná nádoba	ANO	80 °C	1 až 12 hod.

DŮLEŽITÉ UPOZORNĚNÍ

Pozor! Hrozí nebezpečí popálení!

Pokud otevřete ohřevnou zásuvku po dokončení, nebo během přerušení ohřevu, nesahejte na protiskluzovou podložku, nebo zespodu na ohřevnou zásuvku! Během doby ohřevu jsou tyto části extrémně rozpáleny a hrozí tak nebezpečí popálení.

• Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče.
- Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum.
- Části spotřebiče, které přicházejí do styku s potravinami, je potřeba pravidelně čistit.
- K čištění spotřebiče nepoužívejte parní čistění. Pára by se mohla dostat do elektrických částí uvnitř spotřebiče a způsobit zkrat.
- Nevhodné čisticí prostředky mohou poškodit povrch spotřebiče. K čistění používejte pouze prostředky určené k mytí nádobí.
• Udržujte spotřebič čistý a suchý po každém použití. Před čištěním nechte spotřebič vychladnout na bezpečnou teplotu

Aby nedošlo k poškození povrchu spotřebiče, k čištění nepoužívejte:

• čisticí prostředky, které obsahují sodu, čpavek, kyseliny nebo chloridy,
• čisticí prostředky určené pro odstraňování vodního kamene,
• brousicí čisticí prostředky, např. práškové a krémové čističe,
• čisticí prostředky na bázi rozpouštědla,
• čisticí prostředky na čištění nerezové oceli,
• čisticí prostředky určené na čištění myčky nádobí,
• spreje určené pro čištění trouby,
• čisticí prostředky určené pro čištění skla,
• tvrdé, brusné houbičky a kartáče, např. drátěnky na nádobí,
• ostré kovové škrabky.

Přední strana a interiér

V případě, že se objeví nečistota, odstraňte ji co nejrychleji. Pokud nedojde k odstranění nečistot, může se stát, že nečistoty již nepůjdou odstranit a mohou způsobit změnu barvy povrchu spotřebiče.

Všechny povrchy vyčistěte čistou houbičkou a teplou vodou s prostředkem na mytí nádobí. Následně do sucha utřete měkkým hadříkem. Na vyčištění povrchu spotřebiče se může použít i čistý a vlhký hadřík z mikrovlákna bez použití čisticího prostředku.

Všechny povrchy jsou citlivé na poškrábání. Škrábance na povrchu mohou způsobit poškození spotřebiče. Pokud dojde ke kontaktu povrchu spotřebiče s nevhodnými čisticími prostředky, může dojít k poškození nebo ke změně barvy povrchu spotřebiče.

Protiskluzová podložka

Před čištěním vyjměte protiskluzovou podložku ze zásuvky.

Protiskluzovou podložku vyčistěte pouze ručně za pomocí teplé vody a přípravku na mytí nádobí. Po očištění vysušte měkkým hadříkem.

Nedávejte protiskluzovou podložku zpět do zásuvky, dokud nebude úplně suchá.

Nemyjte protiskluzovou podložku v myčce nádobí nebo v pračce.

Nikdy nedávejte protiskluzovou podložku do trouby za účelem vysušení.

INSTALACE SPOTŘEBIČE

- Na závady způsobené nesprávnou instalací se nevztahuje záruka.

- Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.

- Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.

- Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.

- Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 1.

• Spotřebič může být umístěn pouze ve stojaté skříňce společně se spotřebiči, které jsou udávány výrobcem. (Obr. 1).
• Výrobce nemůže zaručit bezproblémový provoz v případě, že bude oteplovací zásuvka použita v kombinaci s jinými spotřebiči, než které jsou udávány výrobcem.
• Pokud bude vhodný spotřebič umístěn přímo na horní stěně ohřevné zásuvky, není nutné mezi spotřebiče umístovat polici.
• Ujistěte se, že skřín je konstruovaná tak, aby unesla váhu obou spotřebičů.
• Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.
• Zadní deska kuchyňské linky musí být odstraněna, aby byla zajištěna vhodná cirkulace vzduchu kolem spotřebiče.
• Spotřebič musí být instalován tak, aby bylo možné vidět celý obsah ohřevné zásuvky. Je to kvůli tomu, aby nedošlo k přelití a následnému opaření horkým pokrmem. K maximálnímu vytažení zásuvky je nutné mít k dispozici dostatek prostoru.

ETV 7x60 min. 550 560 min. 20 731 560 561 141 541 20 595 Obr. 1 min. 250 cm²

KTV 4444 min. 550 560 50 590 560 141 541 20 595 min. 250 cm²

Připojení do elektrické sítě

• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehřátí.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skříňky pro vestavbu jsou na Obr. 1. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na obrázcích a skříňka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálně 50 mm (v případě v kombinaci s KTV) nebo 20 mm (v případě v kombinaci s ETV).
3. Spotřebič zasuňte na kraj skříňky a prostrčte přívodní kabel skrz zadní stěnu skříňky tak, aby byla po instalaci přístupná jeho zástrčka.
4. Opatrně zasuňte spotřebič do skříňky na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu.
5. Upevněte spotřebič ke skříňce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření zásuvky.
6. Připojte přívodní kabel do zásuvky elektrického napětí.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevňovací šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte pří vodní kabel.

PRŮVODCE ŘEŠENÍM PROBLÉMŮ

Pomocí následujícího návodu vyřešíte drobné závady, které mohou být opraveny bez kontaktování servisního střediska. Některé z nich mohou být způsobeny nesprávným používáním spotřebiče.

Montáž a oprava elektrického zařízení může být prováděna pouze kvalifikovanou osobou. Opravy a další manipulace se spotřebičem neoprávněnou osobou může být nebezpečné.

Popis závady Možná příčina Řešení
Spotřebič nehřeje	Spotřebič není správně zapojený v zásuvce elektrického napětí	Zkontrolujte připojení spotřebiče do zásuvky.
	Schozený jistič	Vypněte a znovu zapněte jistič. Po zapnutí jističe zapněte spotřebič. Pokud nedojde k ohřevu, obraťte se na kvalifikovaného odborníka, nebo na servis.
Pokrm není dostatečně teplý	Není zvolena funkce pro udržování teploty ohřevu pokrmů.	Zvolte správnou funkci.
	Nastavená teplota je příliš nízká Nastavte vyšší teplotu.
	Zakryté průduchy	Ujistěte se, že může vzduch volně cirkulovat.
Pokrm je příliš horký	Není zvolena funkce pro udržování teploty ohřevu pokrmů.	Zvolte správnou funkci.
	Nastavená teplota je příliš vysoká Nastavte nižší teplotu.
Nádobí není dostatečně teplé	Není zvolena funkce pro ohřev talířů, misek, hrníčků a sklenic	Zvolte správnou funkci.
	Nastavená teplota je příliš nízká Nastavte vyšší teplotu.
	Zakryté průduchy	Ujistěte se, že může vzduch volně cirkulovat.
	Nádobí nebylo ohříváno dostatečně dlouho	Existují různé typy nádobí, které mají různou dobu ohřevu (viz Zahrivání nádobí).
Nádobí je příliš horké	Není zvolena funkce pro ohřev talířů, misek, hrníčků a sklenic	Zvolte správnou funkci.
	Nastavená teplota je příliš vysoká Nastavte nižší teplotu.
Při používání zásuvky je slyšet hluk	Hluk způsobuje ventilátor, který rozvádí teplý vzduch rovnoměrně uvnitř zásuvky. Ventilátor pracuje v intervalech, kdy je zvolena funkce pro udržování teploty pokrmů při nízké teplotě	Nejedná se o závadu.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

concept

POĐAKOVANIE

Pred prvým použitím pozorne preštudujte celý návod na obsluhu a potom si ho odložte.

Popis ovládacieho panela

Návod na obsluhu

Nastavenie funkcií

1. Ovládací panel
2. Protišmyková podložka

Popis ovládacieho panela

1 Ohrievanie hrnčekov a pohárov
2 Ohrievanie tanierov a nádob
3 Udržiavanie teplého jedla
4 Nastavenie teploty
5 Nastavenie doby ohrevu
6 Nastavenie teploty a času
7 Tlačidlo stop
8 Tlačidlo štart

Pred prvým použitím zapnite aspoň na 2 hodiny prázdnu zásuvku.

Poznámka:

6 ks velkých tanierov ø 26 cm

Pozor! Hrozí nebezpečenstvo popálenia.

Protišmyková podložka

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

Česká republika

Název Ulice PSČ Město Telefon E-mail

Jindřich Valenta CONCEPT

Vysokomýtská 1800

565 01 Chocen [phone] [e-mail]

Slovenská republika
