Typ produktu	Chytrý Wi-Fi přepínač
Model	TSL-SWI-WIFI2 (také kompatibilní s TSL-SWI-WIFI1)
Rozměry	86 x 86 x 37.5 mm
Hmotnost	Přibližně 100 g
Vstupní napájení	200–240 V AC, 50/60 Hz
Pohotovostní příkon	≤ 0.5 W
Odporová zátěž	Žárovky: 3–300 W, LED: 5–300 W
Komunikace	Wi-Fi 2.4 GHz (IEEE 802.11 b/g/n)
Pracovní teplota	-10°C až 45°C
Pracovní vlhkost	< 90%
Životnost	50 000 cyklů
Indikační LED	Zelená/bílá pro stav (zapnuto/vypnuto/konfigurace)
Kompatibilita s aplikací	Aplikace Tesla Smart (iOS a Android)
Hlasové ovládání	Kompatibilní s Amazon Alexa a Google Assistant (prostřednictvím aplikace)
Typ instalace	Nástěnná montáž, vyžaduje nulový vodič
Materiál	Plast (bílý povrch)
Obsah balení	Přepínač, šrouby, stručný návod
Bezpečnost	Riziko úrazu elektrickým proudem; doporučujeme instalaci kvalifikovaným elektrikářem
Funkce resetování	Stiskněte a podržte tlačítko po dobu 5 sekund, dokud nezačne LED blikat
Chytrá automatizace	Podporuje plánování, scény a ovládání více zařízení

Často kladené otázky - TSL-SWI-WIFI2 TESLA

Proč se můj Tesla Smart přepínač nezapíná?

Chytrý přepínač pro svůj provoz vyžaduje nulový vodič. Pokud vaše přepínací krabice nemá nulový vodič, přepínač nebude fungovat. Zkontrolujte zapojení nebo se poraďte s kvalifikovaným elektrikářem.

Jak připojím přepínač k aplikaci Tesla Smart?

Ujistěte se, že je váš smartphone připojen k síti Wi-Fi 2,4 GHz. Otevřete aplikaci Tesla Smart, klepněte na '+' pro přidání zařízení, vyberte 'Přepínače' a poté 'Tesla Smart Switch' a postupujte podle pokynů v aplikaci. Přepínač musí být v režimu párování (blikající LED) – pokud není, stiskněte a podržte tlačítko po dobu 5 sekund pro reset.

Mohu přepínač ovládat bez Wi-Fi?

Ano, fyzické tlačítko na přepínači funguje lokálně, i když je síť Wi-Fi offline. Ovládání aplikací, hlasové příkazy a chytré automatizace však nebudou k dispozici, dokud nebude síť obnovena.

Jaký je maximální dosah Wi-Fi pro přepínač?

Přepínač by měl být pro spolehlivou komunikaci do 25 metrů od Wi-Fi routeru nebo brány. Silné stěny nebo kovové předměty mohou snížit dosah; zvažte přemístění routeru nebo přidání Wi-Fi extenderu.

Jak resetuji přepínač do továrního nastavení?

Stiskněte a podržte tlačítko přepínače po dobu 5 sekund, dokud nezačne LED blikat. Tím se přepínač resetuje a přejde do režimu rychlé konfigurace (párování).

Mohu tento přepínač použít v třícestném nebo vícecestném zapojení?

Manuál uvádí modely pro jedno-, dvou- a třígangové instalace. Pro vícecestné ovládání potřebujete kompatibilní doplňkové přepínače. TSL-SWI-WIFI2 je jednopólový přepínač; pro konkrétní zapojení nahlédněte do schématu zapojení.

Jaké typy světel jsou kompatibilní?

Přepínač podporuje žárovkové zátěže do 300 W a LED zátěže do 300 W na kanál. Nedoporučuje se používat s jinými typy zátěže, jako jsou fluorescenční nebo motorové zátěže.

Vyžaduje přepínač nulový vodič?

Ano, pro provoz přepínače je vyžadován nulový vodič. Zkontrolujte svou elektrickou krabici; pokud nulový vodič není přítomen, zvažte najmutí elektrikáře na jeho instalaci nebo zvolte přepínač bez nulového vodiče.

Jak mohu sdílet ovládání přepínače s rodinnými příslušníky?

Po přidání přepínače do vašeho účtu Tesla Smart použijte funkci 'Sdílet' v aplikaci k pozvání dalších uživatelů. Ti si budou muset vytvořit vlastní účet a přijmout pozvání.

Je přepínač kompatibilní s 5 GHz Wi-Fi?

Ne, přepínač podporuje pouze sítě Wi-Fi 2,4 GHz. Ujistěte se, že váš router vysílá pásmo 2,4 GHz a že váš smartphone je během nastavování k tomuto pásmu připojen.

NÁVOD K OBSLUZE TSL-SWI-WIFI2 TESLA

(Vyžaduje nulový vodič)

PRŮVODCE RYCHLÝM STARTEM

• Hlasové ovládání / Ovládání pomocí aplikace
• Automatizace chytré domácnosti několika zařízeními
• Vypínač s LED indikací

Představení produktu

Chytré vypínače jsou vhodné pro elektrická zařízení, jako jsou svítidla, ventilátory, závěsy atd., které jsou připojeny k síti, lze je ovládat pomocí hlasových příkazů a aplikace. Disponují různými senzory, pomocí kterých uživatel snadno dosáhne automatizace domácnosti.

Specification

Příkon: 200~240V AC 50/60Hz
Odporové zatížení: INC 3•300W, LED 5•300W
Komunikace (dostupná pro vybraný model)	WiFi 2.4G
Příkon v pohotovostním režimu:	≤0.5W
Provozní teplota: -10°C ~ 45°C
Provozní vlhkost: <90%
Životnost: 50 000 spínacích cyklů
Rozměry: 86x86x37.5mm

Popis produktu

Tlačítko zapnutí/vypnutí

Barva světla: Stav	světla Stav vypínače
Bílá OFF Vypnutý vypínač
		ON Zapnutý vypínač
		Bliká Vypínač je v režimu rychlé konfigurace
Zelená ON Zapnutý vypínač
		OFF Vypnutý vypínač

Obsah balení

Cca 30 minut vašeho času k instalaci a nastavení vypínače

Instalace

VAROVÁNÍ: RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM

Instalace tohoto produktu vyžaduje manipulaci s kabeláží o napětí 100-240 voltů. Důsledně dodržujte popsané kroky. V případě pochybností se obratře na kvalifikovaného elektrikáře. Zajistěte, aby byly všechny práce prováděny v souladu s příslušnými místními a národními předpisy.

1 Vypněte jistič

Vypněte jistič a pomocí zkoušečky napětí otestujte výkon.

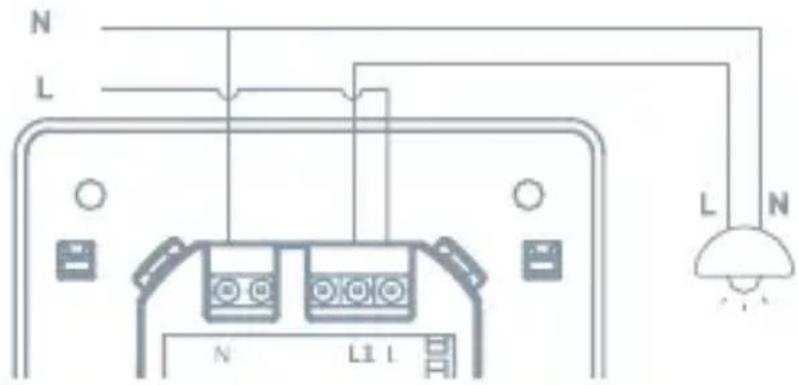

2 Schéma zapojení

1 GANG

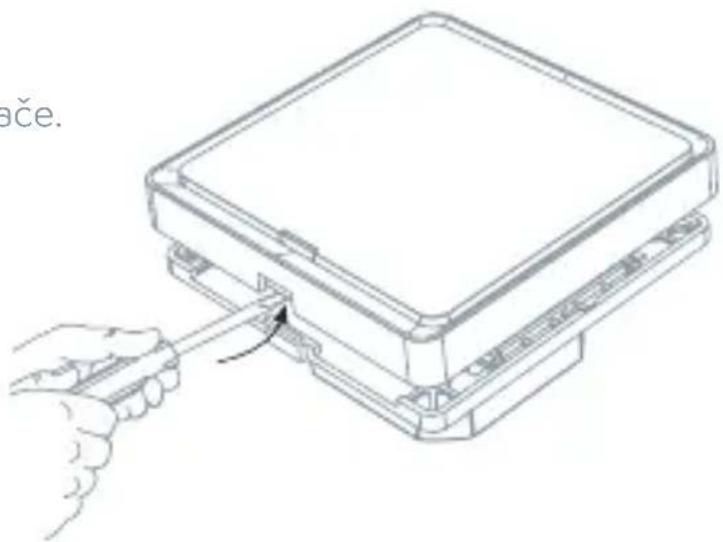

Sejměte kryt panelu vypínače.

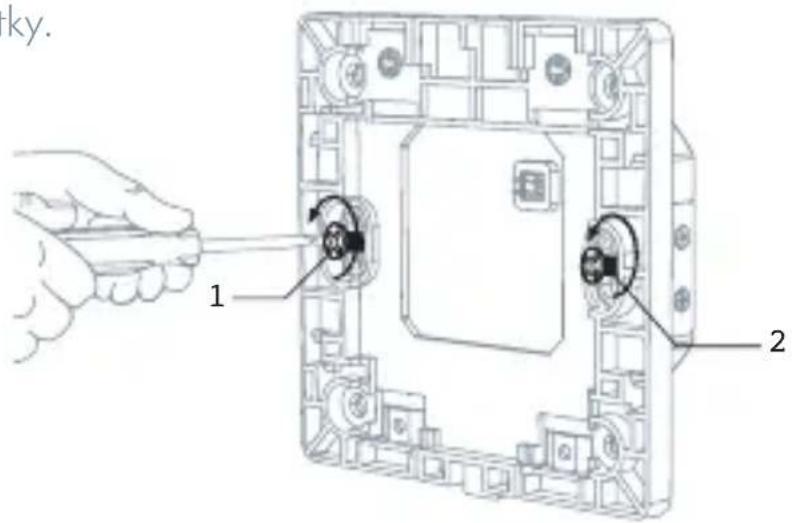

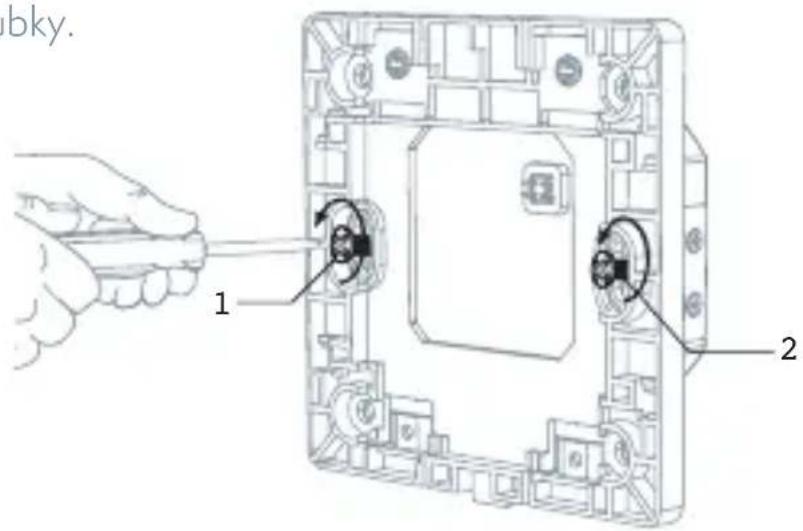

4 Nainstalujte vypínač

Použijte dodané šroubky.

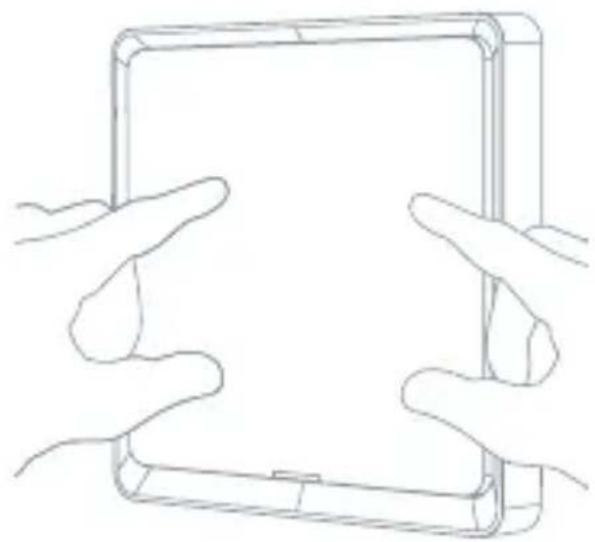

5 Připevněte nástěnnou desku

Připojte adaptér k vypínači pomocí dodaných šroubků a zacvakněte jej na nástěnnou desku.

Zapněte napájení na jističi.

Použití aplikace

1 Příprava k použití

- Aplikace Tesla Smart je k dispozici pro systémy iOS a Android OS. V Apple App Store nebo Google Play store vyhledejte „Tesla Smart“, nebo naskenujte QR kód a stáhněte aplikaci a zaregistrujte se, nebo se prihlaste ke svému účtu.

- Následně připojte smartphone k 2,4GHz Wi-Fi síti.

2 Připojení zařízení

• Otevřete aplikaci Tesla Smart a klikněte na "+" („Přidat zařízení“).
  • Zvolte Switches - Tesla Smart Switch
• Postupujte podle pokynů, které vás krok za krokem provedou přidáním zařízení.

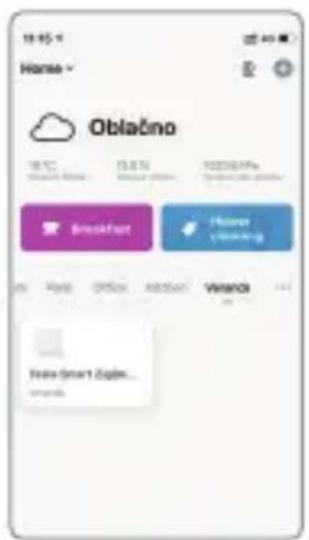

3 Ovládejte vypínač

- Ovládejte vypínač pomocí aplikace

Řešení problémů

1. Vypínač nelze zapnout. Chytré vypínače musí být napájeny nulovým vodičem. Pokud vypínač není připojen k nulovému vodiči, nemůže fungovat.
2. Produkt nelze připojit k aplikaci. Ujistěte se, že mobilní telefon a zařízení (brány) jsou připojeny ke stejné Wi-Fi síti a zařízení jsou v režimu párování. Zkontrolujte kvalitu signálu komunikace zařízení.
3. Z jaké vzdálenost lze produkt ovládat? Ujistěte se, že vzdálenost mezi produktem a Wi-Fi routerem, nebo bránou nepřesahuje 25 metrů. Pokud materiál a tlouštka stěny ovlivňují komunikaci, doporučujeme změnit umístění Wi-Fi routeru, nebo brány, či zvýšit počet Wi-Fi routerů, nebo bran, a zajistit tak normální komunikaci produktu.
4. Bude vypínač fungovat i po odpojení od sítě? V případě odpojení od sítě začne blikat kontrolka stavu. V tomto případě nebudou fungovat veškeré ovládací prvky aplikace, chytré propojení a další síťové funkce, ale místní ovládání nebude ovlivněno.

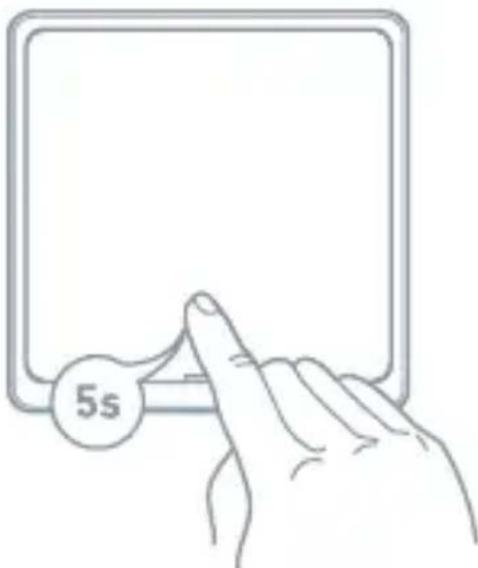

Resetování

Chcete-li vypínač resetovat a přejít do režimu rychlé konfigurace, stiskněte a po dobu 5 sekund podržte tlačítko vypínače.

Poznámka:

1. Během nastavení musí být smartphone a zařízení připojený ke stejné Wi-Fi síti.
2. Chcete-li zařízení ovládat na dálku, musí být přidáno k účtu.
3. Díky funkci sdílení mohou produkt ovládat i ostatní uživatelé.

Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení (směrnice 2012/19/EU). Jejich likvidace společně s běžným komunálním odpadem je nepřípustná. Všechny elektrické a elektronické spotřebiče likvidujte v souladu se všemi místními i evropskými předpisy na určených sběrných místech s odpovídajícím oprávněním a certifikací dle místních i legislativních předpisů. Správná likvidace a recyklace napomáhá minimalizovat dopady na životní prostředí a lidské zdraví. Další informace k likvidaci získáte u prodejce, v autorizovaném servisu nebo u místních úřadů.

EU PROHLÁŠENÍ O SHODĚ

Tímto společnost Tesla Global Limited prohlašuje, že typ rádiového zařízení ESW-1WAA-EU, ESW-2WAA-EU je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: tsl.sh/doc

Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Kmitočtové pásmo: 2.400 - 2.4835 GHz

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobce

Tesla Global Limited

(Vyžaduje nulový vodič)

SPRIEVODCA RÝCHLYM ŠTARTOM

Farba svetla Stav svetla Stav vypínača
Biela OFF Vypnutý vypínač
	ON Zapnutý vypínač
	Bliká Vypínač je v režime rýchlej konfigurácie
Zelená ON Zapnutý vypínač
	OFF Vypnutý vypínač

Obsah balenia

Vypnite istič a pomocou skúšačky napätia otestujte výkon.

2 Schéma zapojenia

1 GANG

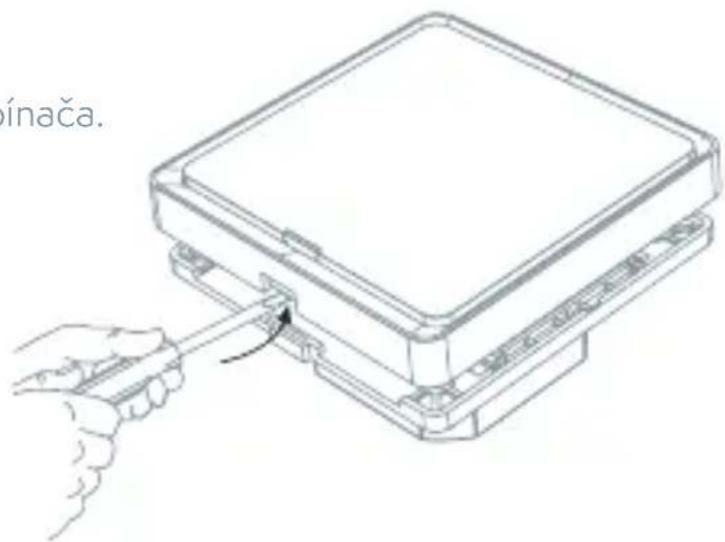

Odstráňte kryt panelu vypínača.

4 Nainštalujte vypínač

Použite dodané skrutky.

3 Ovládajte prepínač

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobca

Tesla Global Limited
