NÁVOD K OBSLUZE IDV5160 Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Poděkování

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Vaření s indukci

Tipy k vaření

Rady a tipy k úspoře energie

Návod k obsluze

Pokročilé funkce spotřebiče

Čistění a údržba

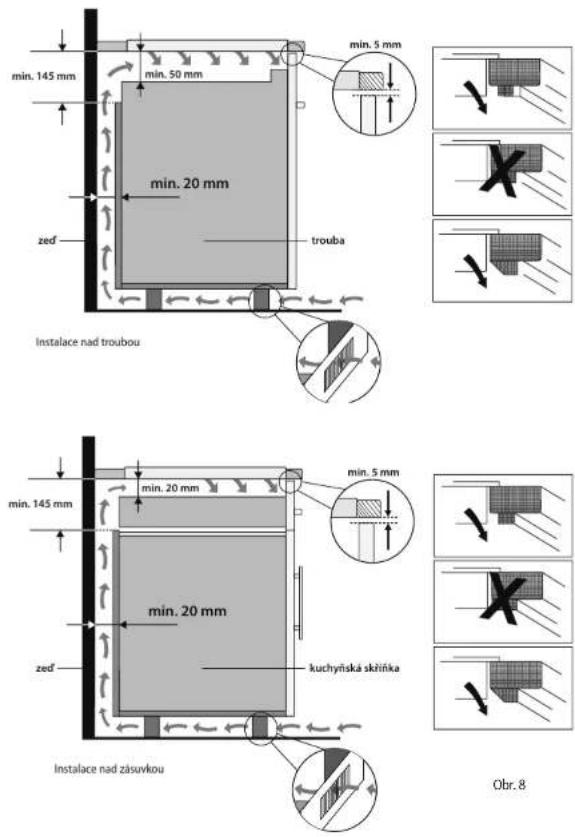

Instalace spotřebiče

Řešení potíží

Chybové hlášení

Ochrana životního prostředí

TECHNICKÉ PARAMETRY
Napěti 220–240 V ~ 50/60 Hz
Max. přikon 7 400 W
Průměr a přikon levě přední varné zóny ø 160 mm,	1400/1500 W
Průměr a přikon levě zadní varné zóny ø 210 mm,	2400/2600 W
Průměr a přikon pravě zadní varné zóny ø 180 mm,	1800/2000 W
Průměr a přikon pravě prední varné zóny ø 180 mm,	1800/2000 W
Vnější rozměry (š x h x v) 3000/3600 W
Rozměry pro instalaci (š x h x v) 590 x 520 x 62 mm
Hmotnost 560 x 490 x 58

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazeni bez předchoziho upozornění.

CZ

concept

concept

CZ

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání indukční desky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
• Těsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání kapalin pod varnou desku.
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Pri instalaci musí být spotřebič odpojen od elektrické sítě.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štitku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snídání.
• Přívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých varných zón. Může se poškodit jak izolace kabelů, tak i samotná varná deska.
• Nedotýkejte se horkých varných zón. Nebezpečí popálení!
• Ukazatel zbytkového tepla „H“ zobrazuje, že jsou varné zóny ještě horké. Ke spotřebiči nepouštějte děti. Hrozí nebezpečí popálení!
• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.
• Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.

• Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.

• Pokud se pod spotřebičem nachází zásuvka, nesmějí se v ní uchovávat žádné hliníkové fólie, vznětlivé, nebo hořlavé předměty (např. spreje). Hrozí nebezpečí požáru nebo výbuchu!

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušenosti a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
  • V případě poruchy vypněte spotřebič a příslušný jistič.
• Neponořujte přívodní kabel do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Pokud je povrch desky prasklý, spotřebič vypněte, abyste zabránili úrazu elektrickým proudem
• Není-li spotřebič používán, dbejte na to, aby všechny jeho ovládací prvky byly vypnuté.
• Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snižovala by se tím tak účinnost vaření.
• Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry a varná nádoba by mohla tlakem páry nadskočit do výšky. POZOR! Hrozí nebezpečí poranění!
  • Dbejte na to, aby varné zóny a dna nádob byly suché.
• Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bodově ohřívá varnou desku. Hrozí poškození varné desky!
• Nestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojit k jeho poškození.
• Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.
• Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!
• Na spotřebič neodkládejte žádné kovové předměty. V případě, že by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahřát a způsobit popálení!
• Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!

4

5

CZ

concept

concept

CZ

• Udržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!
• V průběhu vaření se mohou pokrmy, jako polévky, omáčky nebo nápoje zahřát velmi rychle a přetéci. Proto doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.
• Při fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!
• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Na čištění nepouživejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• K čištění varné plochy nepoužívejte parní čistič.

POZOR!

• Tento spotřebič odpovídá směrnici o bezpečnosti a elektromagnetické kompatibilitě, přesto by se neměly v dosahu spotřebiče pohybovat osoby s kardiostimulátorem. K nesprávné funkci by mohlo docházet také u dalších přístrojů, jako jsou např. naslouchátka.
• Pokud je spotřebič zapnutý, nepřibližujte k němu magneticky citlivé předměty (kreditní karty, USB flash, pevné disky apod.).
• Spotřebič není určen k ovládání pomocí externího časovače nebo samostatného systému dálkového ovládání.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte příslušný jistič.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Levá prední varná zóna
2 Levá zadní vamá zóna
3 Pravá zadní varná zóna
4 Pravá přední varná zóna
5 Pravá varná flexi zóna
6 Skleněná deska
7 Ovládací panel

1 2 3 4 5 6 7

POPIS OVLÁDACÍHO PANELU

1 Tlačitko zapnuti/vypnuti
2 Časovač
3 Booster
4 Ikony pro výběr varné plochy
5 Slider
6 Dětský zámek
7 Flexi zóna

5 6 2 4 3 1 4

concept

concept

VAŘENÍ S INDUKCÍ

Co znamená vaření s indukci?

Vaření s indukci je založené na zcela odlišném principu než obvyklé způsoby ohřevu. Teplo se indukci vytváří přímo ve varné nádobé, přičemž varná zóna zůstává studená. Ve srovnání s jinými metodami ohřevu má tento způsob řadu výhod:

1. Úspora času při vaření a pečení

Neohřivá se sklokeramická deska, ale přímo varná nádoba. Nedochází k velkým tepelným ztrátám a účinnost je tedy vyšší než při jiných metodách ohřevu.

2. Úspora energie

Je prokázáno, že při valení s indukci se spotřebuje méně elektrické energie než při jiných metodách valení.

3. Kontrolovaný přívod tepla a více bezpečnosti

Varná deska předavá teplo nebo prerušuje jeho přivod bezprostředně po nastavení výkonu. Jakmile varnou nádobu sejmete z varné desky, ohřev se preruši, aniž byste varnou zónu předem vypinaií. Po ukončení vaření je na sklokeramické desce jen zbytkové teplo vycházejici z varné nádoby. Přesto nedoporučujeme ponechávat na desce jakékoliv předměty bez dozoru.

Poznámka:

Aby se zamezilo nechtěnému ohřevu, napí. při položení kovových nástrojů na varnou desku, systém se aktivuje až při určité velikosti dna nádobí.

TIPY K VAŘENÍ

Nastaveni výkonových stupňů, které jsou popsány níže, jsou pouze přiklady. Přesné nastaveni výkonových stupňů pro vaření závisi na několika faktorech včetně použitého nádobí a množství potravin, které vařite. S indukční deskou experimentujte a postupné zjistěte, které nastavení výkonových stupňů Vám vyhovují nejvíce.

Příklady nastavení výkonových stupňů:

• Udržování kapalin v mírném varu,
• Mírný a pomalý ohřev bez nebezpečí připálení,
• Rozpuštění másla, čokolády atd.,
  • Rozmrazování.
  • Vaření malého množství kapaliny.

• Intenzivni vařeni,
  • Udržováni varu většího množství kapaliny,
• Dušeni pokrmů.

Deska má nastavenou ochranu při dlouhém vareni. V případě, že byste zapomněli desku vypnout. Deska se vypne po časovém intervalu, dle stupně vykonu viz tabulka.

Stupeň vykonu	1	2	3	4	5	6	7	8	9
Čas vareni (h)	8	8	8	4	4	4	2	2	2

Po odejmuti nádobí z desky, deska ihned prestane hřát. Vypne se automaticky po 2 minutách.

RADY A TIPY K ÚSPOŘE ENERGIE

Vaření indukci využivá magnetické vlastnosti materiálu ke generování tepla. Nádoby proto musí obsahovat železo. Na dně hrnců, nebo pánviček vyhledejte symbol pro indukční vaření (Obr. 1), případně přiložením magnetu zkontrolujte, zda je nádoba magnetická (Obr. 2).

Obr. 1 Obr. 2

Pokud nemáte možnost zkontrolovat dna hrnců a pánviček magnetem:

1. Do nádoby, kterou chcete zkontrolovat, nalijte trochu vody.
2. V případě, že na ovládacím panelu u příslušné varné zóny nebliká symbol „U“ a voda v nádobě je ohřívána, je nádoba pro indukční vaření vhodná.

Nádoby, které jsou vyrobené z následujících materiálů, nejsou pro indukční vaření vhodné:

• čistá nerezová ocel,
• hliník nebo měd.
• bez magnetického podkladu,
• sklo, dřevo, kamenina
  • porcelán, keramika atd.

- Nepouživejte vamé nádobí s prohnutým dnem (Obr. 3), snížuje se tim účinnost a prodlužuje se doba vaření.

- Na každou varnou zónu používejte správnou velikost varné nádoby. Průměr dna hmců a pánvi by měl odpovidat velikosti varné zóny (Obr. 4).

Obr.4

• Na malé množství pokrmu používejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.
• Hrnce i pânve zakrývejte vždy vhodnou poklickou. Při vaření bez poklicky spotřebujete mnohem vice energie.
• Vařte pokrmy s malým množstvím vody nebo tuku. Ušetřite tak energii. Při vaření zeleniny zústanou uchovány vitaminy a minerální látky.
• Na začatku vaření nastavte varnou zónu na nejvyšší stupeň výkonu a po zahrátí výkon varné zóny snížte.

IDV5160 IDV5160

CZ

concept

concept

CZ

Příklady možných poškození

- Drsná dna hrnců a pánví mohou varnou desku poškrábat. Kontrolujte proto dna varných nádob. Hmce nebo pánve, které mají drsná dna, na varné desce nepřesouvejte, ale nadzvednéte je a následné umistěte na nové místo (Obr. 5). Zabráníte tím poškrábání varné desky.

Obr. 5

• Sůl, cukr a zma pisku (např. od čištění zeleniny) mohou varnou desku poškrábat. Nepoužívejte varnou desku jako pracovní plochu nebo odkládaci prostor!
• Cukr a pokrmy s vysokým obsahem cukru poškozují při kontaktu varnou desku. Překypělé pokrmy tohoto druhu ihned odstraňujte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a může dojít k poranění!

- Následující poškození neovlivnuji funkčnost ani výkon varné desky.

Skyrny
Připečené zbytky cukru nebo pokrmů s vysokým obsahem cukru.

Zbarveni
Kovové lesklá zbarvení vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Škrábance
Škrábance způsobené zrnky soli, cukru nebo písku, připadně drsnými dny nádob.

Opotřebení dekoru
Opotrebeni způsobená použitim nevhodnych čisticich prostředků.

- Tato poškozeni vznikla nevhodnou údrzbou varné desky, a tudiz se na ně nevztahuje záruka. Nejedná se o technické problémy spotřebíče.

NÁVOD K OBSLUZE

• Na varné desce jsou vyznačena místa – elektrické varné zóny, která jsou určená pouze pro vaření. Průměry varných zón jsou odvozeny z obvyklých rozměrů varných nádob.
• Vyhřivaná je jen plocha uvnitř vyznačeného průměru varných zón, ostatní plochy zůstávají relativně chladné a mohou se využít jako odstavné plochy.
• Přehřátí varné zóny pod sklokeramickou deskou zamezuje teplotní senzor.
• Svitici symbol „H“, který se může objevit na pozici ukazatele nastaveného výkonu varné zóny, signalizuje zvýšenou teplotu povrchu varné zóny po vypnutí (zbytkové teplo). Symbol zhasne jakmille dojde k ochlazení varné zóny, kdy již nehrozí nebezpeči popálení.
• Příkony varných zón je možné regulovat v rozsahu 9-ti stupňů, které jsou nastavovány příslušnými dotykovými tlačítky na ovládacím panelu. Při každém stisknutí tlačítka se ozve pípnutí. Reakce na stisknutí tlačítka je 1 vteřina. Po tuto dobu je nutné mit prst na příslušném tlačitku.

Poznámka:

• Dotykové ovládání je aktivováno přiložením prstu na příslušné tlačitko na sklokeramické desce.
• Pro ovládání dotykových tlačitek použijte celé bříško prstu, ne pouze jeho špičku (Obr. 6).
• Ovládací panel udržujte v čistotě a suchu. I malé množství vody na ovládacím panelu může způsobit obtížnější ovládání tlačítek. Žádné předměty nepokládejte na ovládací panel varně desky.
• Dotykové ovládání nereaguje na tmavé matné barvy (pro ovládání nepouživejte černé rukavice).
• Dbejte na tó, aby nedoslo k nechtěnému zapnutí spotřebiče. Hrozí nebezpeči popálení!

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrit vlhkým hadříkem. Umístěte nádobu vhodnou pro vaření na indukci na varnou zónu. Ujistěte se, že povrch je desky je suchý a čistý.

Zapnutí varné desky

Stiskněte tlačitko 1 Zapnout/ vypnout. Displej se rozsviti a deska vydá zvukový signál. Potě na desku umistěte nádobu.

Zapnuti varné zóny

1. Stiskem symbolu pro vybér varne zony (4) ji aktivujete. Na displeji varných zon blíka, 0" u zvolené varne zony.
2. Nastavte požadovaný výkonový stupěn tahem prstu po slideru (5) na hodnotu 1 až 9 nebo Power booster. Levý kraj lohto symbolu znamená vypnutí varne zony (0), pravý kraj lohto symbolu znamená maximální výkon. Neprovedelie -li nastavení výkonového stupné do 5-ti veřín, vrátí se varná deska do režimu volby varne zony a pokud neprovedete další volbu do 1 minuty, dojde k automatickemu vypnutí varne desky. Pozn.: Pokud na displeji svítí ≥ 0 ≤, je průmér dna varné nádoby moc malý nebo je nádoba z nevhodného materiálu. Použijte varnou nádobu s většim průměrem dna, prip. nádobu z jiného materiálu.

Poznámka:

• Požadovaný stupeň výkonu varné zóny můžete měnit kdykoli během průběhu vaření.
• Nenastavite-li žadný požadovaný stupeň výkonu do 1 minuty od zapnuti indukční desky, indukční deska se automaticky vypne.
• V prípadě, že na displeji ovládacího panelu (7) svítí symbol „U” znamená to, že je průměr dna nádoby přiliš malý, nebo nádoba, kterou používáte není vhodná pro indukční vaření. Zkontrolujte dno nádoby, zda je nádoba vhodná pro indukční vaření.
• Pro vaření použijte menší varnou zónu, nebo varnou nádobu s větsím průměrem dna, přip. použijte nádobu, která je vhodná pro indukční vaření.

CZ

concept

concept

CZ

Vypnutí varné zóny

1. Stiskem symbolu pro výběr vámé zóny ji aktivujete (bliká číslice zvolené zóny). Poté přejedete prstem po slideru směrem doleva a snížite hodnotu na 0.
2. Stisknutím tlačitka pro zapnutí/vypnutí (1) varnou desku vypnete.

Poznámka:

• Po vypnutí varné zóny se může na displejí zobrazít symbol „H“, který upozorňuje na to, že je použitá zóna ještě horká a hrozí nebezpečí popálení. Nedotýkejte se těchto varých zón!
• Symbol „H“ zmizi, jakmile se povrch použité varné zóny ochladí na bezpečnou teplotu (není horká na dotyk).
• V připadě, že na displeji svítí symbol „H“, je možné toto zbytkové teplo využít např. k ohľátí další nádoby na vaření.

Vypnutí varné desky

- Stisknutím tlačitka pro zapnutí/vypnutí (1) indukční desku vypnete. Všechna nastavení budou vynulována.

Poznámka:

• Pokud budou všechny varné zóny vypnuté a do 1 minuty nedojde k žádnému dotyku na ovládacím panelu, indukční deska se automaticky vypne.
• Automatické vypnutí (doba valení) na jednotlivých varmých zónách je z bezpečnostních důvodů omezena na 8 hodin (při nastaveném stupni výkonu 1-3), 4 hodiny (při nastaveném stupni výkonu 4-6) nebo 2 hodiny (při nastaveném stupni výkonu 7-9).
• K automatickému vypnutí indukční desky dojde i v případě, kdy jakákoliv varná zóna ani po 2 minutách nedetekuje žádnou varnou nádobu.

POKROČILÉ FUNKCE SPOTŘEBIČE

Funkce POWERBOOST

Pomoci této funkce můžete zahíát pokrmy ještě rychleji než při nastavení nejvyššího výkonu varné desky. Funkce Powerbooster zvýši krátkodobě výkon nejvyššího varného stupně vybrané varné zóny.

1. Stiskem symbolu pro výběr varné zóny ji aktivujete.
2. Stisknête symbol Boosteru (3)
3. Displej zony zobrazi symbol „P“

Deaktivaci této funkce provedte nasledovné:

1. Stiskem symbolu pro výběr varné zóny ji aktivujete (bliká číslice zvolené zóny).
2. Stisknutím tlačitka Boosteru (3) vypnete funkci a deska se vráti do původního nastavení.

Poznámka:

• Funkci POWERBOOST je možné použit na jakékoliv varné zóně.
• Pokud bude funkce Powerboost spustěna na všech varných zónách, deska vybere pouze dvě a na všech ostatních upraví výkon na 7 stupeň.
• Pokud do 5 minut od aktivace funkce POWERBOOST nedojde k žadně změně výkonu zvoleně varně zóny, varná zóna bude nastavena na výkonový stupeň, na kterém byla nastavena před aktivací funkce POWERBOOST.
• V prípadé, že byla před aktivací funkce POWERBOOST hodnota výkonového stupně zvolené varné zóny nastavena na „0“, dojde po 5 minutách nečinnosti k nastaveni výkonu varné zóny na „9“.

Flexibilní zóna

Tato zóna může být použita, jako jedna varná zóna nebo jako dvě rozdílné zóny, podle potříeby vaření. Tato zóna je tvořena dvěma nezávislými civkami, které mohou být ovládány zvlást, pri práci na jedné zóně, se část, která není pokryta varmou nádobou automaticky vypne.

Aby byla zajištěna správná detekce pánve a rovnoměrné rozložení tepla, mělo by být nádobí správné umisténo – na přední nebo zadní straně flexibilní zóny, když je nádoba menší, než 22 cm nebo kdekoliv na flexibilní zóně u nádoby větší, než 22 cm.

• Stiskem symbolu pro Flexibilní oblast (7) aktivujiete tuto funkci
- Nastavení výkonu funguje jako u jakékoliv jiné varné oblasti
- Pokud je nádobí přesunuto ze zadní části do přední (nebo naopak), flexibilní zóna automaticky detekuje na novou pozici
- Chcete-li prídat další hmec, znovu stiskněte vyhrazené klávesy, aby se detekovalo nádobí
- Chcete-li použit flexibilni oblast jako dvě různě zóny s různým nastavenim výkonu, stiskněte symbol pro flexibilni zóny (5)

Funkce dětský zámek

Tato funkce zabraňuje neúmyslnému zapnutí varných zón.

1. Pro uzamknutí ovládacího panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (6) dokud se neozve zvukový signál.
2. Na displeji se zobrazi symbol „Lo“ (Lock = zamknuto), který označuje uzamknuti ovládacího panelu. Ovládací panel je uzamčen kromé tlačitka zapnutí/vypnutí (1), které je deaktivováno.
3. Pro odemknuti ovládaciho panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (6) dokud se neozve zvukový signál.
4. Z displeje zmizi symbol „Lo“ a ovládací panel je opét funkční.

Poznámka:

• Pokud dojde k vypnutí indukční desky během doby, kdy je funkce dětského zámku aktivována, uzamknutí ovládacího panelu je aktivní i po vypnutí indukční desky. V tomto prípadě je po zapnutí indukční desky dětský zámek aktivován a na displeji je zobrazen symbol „Lo“ (Lock = zamknuto).
• Pro odemknuti ovládaciho panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci detského zámku (6) dokud se neozve zvukový signál. Z displeje zmizi symbol „Lo“ a ovládaci panel je opět funkční.

CZ

concept

concept

CZ

Funkce minutky

1. Stiskněte tlačitko Časovač (2), displej se rozbliká. Pomocí Slideru (5) si nastavte minuty, poté stiskněte ještě jednou tlačitko Časovač (2) a pomoci Slideru (5) nastavte desítky minut.
2. Automaticky se poté spustí odpočítávání. Po skončení odpočítávání se po dobu 30 vteřin spustí alarm.
3. Po nastaveni minutky se ihned spusti odpočitáváni. Na displeji se zobrazi zbývající čas a indikátor časovače bude 5 vteřin blikat.
4. Po uplynutí nastaveného doby se ozve zvukový signál, který vypnete stiskem libovolného symbolu.

Pozn.: Funkci minutky deaktivujete tak, že nastavite časovač na hodnotu „00“. Vypnete-li varnou desku ručně před uplynutím doby minutky, vynuluje se nastavení časovače zpožděného vypnutí.

Funkce opozděného vypnuti jedné nebo více varných zón

1. Stisknutím dotykového ovládacího panelu označte varnou zónu, pro kterou chcete použit časovač. Stiskněte symbol nastavení Časovače (2).
2. Poté nastavte minuty a desitky minut viz. Funkce minutky.
3. Po nastaveni minutky se ihned spusti odpočitávání. Na displeji se zobrazí zbývající čas a indikátor časovače bude 5 vteřin blikat.
4. Po vypršeni časovače se príslušná varná zóna automaticky vypne.
5. Když současně nastavíte funkci opožděného vypnutí pro několik varných zón, bude u příslušných varných zón svítit tečka.
6. Jakmile odpočítávání času vyprší, odpovídající zóna se vypne. Pak se na displeji zobrazí nejnižší nastavený čas opoždéného vypnuti další varné zóny.
7. Pro vypnutí této funkce stačí zvolit vamou zónu, kterou chcete vypnout a následně podržet tlačltko Časovače (2).

ČIŠTĚNÍ A ÚDRŽBA

Sklo varné desky se mimo varných zón nezahrívá, tudíž by se na těchto místech nemély připálit žádné zbytky pokrmů. S čištěním varné desky tedy nemusite čekat až na její úplné vychladnutí.

K čistěni varné desky v žádném připadě nepouživejte vysokotlaké, nebo parni čistíče, může dojit k poskození!

• Varnou desku ošetrujte pouze prostředkem, který je určen pro sklokeramický povrch.
• V připadě větších nečistot naneste na varnou desku čistící prostředek odpuzující nečistoty, díky němuž dojde k usnadnění čištění povrchu varné desky.
• Při čištění používejte pouze čistící prostředky, které jsou vhodné pro sklokeramický povrch.
• Pří čištění v žádném připadě nepouživejte: drsně houbičky, abrazivní prostředky nebo agresivní čistici prostředky (spreje na čištění pečicích trub) a odstraňovače skvrn.
• Udržujte ovládaci panel v čistotěl Dbejte na to, aby byl ovládaci panel vždy čistý a suchý.
  • Zbytky pokrmů a vody negativně ovlivňují funkci ovládacího panelu a ovládací panel nemusi být plně funkční.
• Varnou desku čistěte po každém vaření, aby se zbytky pokrmů při dalším vaření nepřipekly.
• Vlažnou varnou desku vycistěte čisticim prostředkem a papirovou utěrkou. Následně otřete varnou desku vlhkým hadříkem a mékkým hadříkem vytřete do sucha.
• Pokud by byla varná deska príliš horká, mohly by se na ni objevit skvrny.
• Nikdy na varné desce nenechávejte zbytky čisticího prostředku, které by mohly sklo zbarvit.
• Kovové lesklá zbarvení se objevují po použití nevhodných čisticích prostředků, nebo oděrem dna varných nádob.
• Toto zbarveni se odstraňuje velmi těžko. Pro čistěni použivejte pouze čistici prostředky, které jsou vhodné pro sklokeramický povrch.

INSTALACE SPOTŘEBIČE

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a vécech v důsledku nesprávné instalace.

• Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.

• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 7.

• Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícim teplotám nejméně 120 °C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.

560 490 min.50 min.50 min.50

Obr. 7

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry pro výřez v pracovní desce o minimální tlouštce 38 – 40mm, která musí být z tepelné odolného materiálu, jsou vyobrazeny na Obr. 7.
3. Po stranách varné desky nechte minimálné 50 mm mezeru od okolních předmětů a skřiněk. Za varnou deskou ponechte také minimálné 50 mm mezeru.
4. Nad varnou desku doporučujeme instalovat odsavač par. Minimální vzdálenost odsavače par nad varnou deskou by měla být 600 mm.
5. V prípadě, že nad varnou deskou bude pouze samostatná skřínka bez odsavače par, minimální vzdálenost skřínky nad varnou deskou by měla být 760 mm (Obr. 8).
6. Z důvodu účinné cirkulace vzduchu musi být spotřebič umistěn podle rozměrů na Obr. 8 a skriňka musi být konstruována tak, aby do její spodní části mohl proudit vzduch. Pod vamou deskou musi být mezera minimálné 50 mm a zadní stěnou skriňky musi být mezera minimálné 20 mm (Obr. 8).
7. Pokud je pod varnou deskou umistěn spotřebič, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.
8. Pokud je varná deska umístěna nad kuchyňskou zásuvkou, musí být mezi obsahem kuchyňské zásuvky a varnou deskou dodržena minimální vzdálenost 50 mm.
9. Varnou desku nasuňte na kraj pracovní desky a prostrčte přivodní kabel skrz pracovní desku skřiňky tak, aby byla po instalaci přístupná její svorkovnice.
10. Opatrně umistěte varnou desku do výřezu v pracovní desce. Dbejte, aby nedošlo ke skripnutí přivodního kabelu.
11. Ve spodní části sklokeramické desky je těsnění proti zatěkání kapalin. Po umístění varné desky do výřezu v pracovní desce, by neměla být mezera mezi hranou pracovní desky a vamou deskou menší než 3 mm (Ob
12. V požadované poloze zajistěte zespodu varnou desku k pracovni desce prichytkami (Obr. 10), které jsou součásti balení.
13. Pripojte privodni kabel do svorkovnice a nasledné zapněte príslušný jistič.

Demontáz

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Vypněte jistič a odpojte privodní kabel od svorkovnice.
2. Uvolněte upevňovací přichytky.
3. Vyjměte varnou desku a opatmě vytáhněte prívodní kabel.

Připojení do elektrické sítě

• Připojení spotřebiče může provádět pouze kvalifikovaný odborníkl
• Pokud je spotřebič připojen přimo do elektrické sitě, musi byt jistěný jističem, který odpovídá proudovému jistění na typovém štítku spotřebiče.
• Ovrete, zda připojované napěti a proudové jištění odpovídá výkonovým hodnotám na typovém stitku spotřebíče. Zejména u jednofázoveho připojení (230 V) by mohlo dojit k přetížení instalovaného elektrického obvodu.
• V prípadě připojení varně desky do elektrické sitě jednofázové (viz Zapojení svorkovnice spotrebice) nelze využit všechny varně zóny na maximální výkon. Varná deska automaticky snížuje příkon jednotlivých varmých zón, aby nedošlo k výkonovému přetížení príslušného jistíče.
• Pro pripojeni do elektrické sitě doporučujeme použit samostatně jištený elektricky obvod.
• Použivejte pouze rozvody elektrického napětí s ochranným vodičem PE.
• Nepouživejte rozbočovaci zástrčky, konektory ani prodlužovaci kabely. Mohly by způsobit nebezpeči požaru z přehrăti.
• Svorkovnice přivodního kabelu nebo přislušný jistič spotřebiče musi být volně přistupný i po jeho instalaci.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodné sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějiciho nebo špatného ochranného spojení.
• Prívodní kabel musi být umistén tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.
• V pripadě odpojení varné desky od elektrické sítě dojde k vynulování všech nastavených parametrů a k uzamčení ovládání varné desky.

Zapojení svorkovnice spotřebiče

• Varná deska je již z výroby opatřena přivodním kabelem. V připadě, že by byla z důvodu poškození přivodního kabelu nutná jejho výměna, na Obr. 11 nebo na Obr. 12 je vyobrazené zapojení svorkovnice.
• Privodní kabel musi být vyměněn za kabel stejného typu s odpovidajícim průřezem vodičů.
• Po připojení nového přívodního kabelu do svorkovnice, zajistěte kabel proti vytrhnutí ze svorkovnice.
• Pro instalaci spotřebiče do výřezu v pracovní desce a následněmu připojení do elektrické sitě, postupujte stejným způsobem, jak je popsáno výše.

concept

concept

Jednofázové zapojení svorkovnice varné desky 3-žilovým prívodním kabelem (230 V)

Pro připojení použijte kabel, který bude mít minimální průřez vodičů 4 mm ^2 .

Obr. 11

Dvoufázové zapojení svorkovnice varné desky 4-žilovým přívodním kabelem (400 V)

Pro připojení použijte kabel, který bude mít minimální průřez vodičů 2,5 mm ^2 .

Žluto/Zelená N2 4 Modrá N1 3 Šedá L2 2 Hnédá L1 1 Černá 300-169~ 720-240V~ 220-240V~

5 Žlutá/želená L1 Čemá L2 Hnědá N1 Šedá N2 Modrá 220-240V~ 220-240V~

Obr. 12

ŘEŠENÍ POTÍŽÍ

Popis závady Možná příčina Řešení
Při zapnutí varné desky zareaguje jístění domácí elektroinstalace	Proudové zatížení je pro domácí elektroinstalaci příliš vysoké.	Zkontrolujte, zda příkon všech zapnutých spotřebičů nepřekračuje maximální zatížení domácí elektroinstalace. Ověřte, zda přípojované a proudové jistění odpovídá výkonový hodnotám na typovém štítku spotřebiče.
Po stisknutí tlačitka pro zapnutí/vypnutí varné desky se varná deska zapne, ale displej u jednotlivých varných zón nefunguje	Nefunkční elektronika napájení	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
	Nefunkční elektronika ovládání	Nutná výměna elektroniky ovládání. Obratte se na autorizovaný servis.
Po nastavení výkonového stupně varné zóny, varná zóna nehřeje	Prehřátí varné zóny	Teplota varné zóny je příliš vysoká. Zkontrolujte, zda je funkční ochlazovací ventilátor, který je umistěný ve spodní části varné desky. Pokud je ventilátor funkční, obratte se na servis.
	Nefunkční ochlazovací ventilátor	Nutná výměna ochlazovacího ventilátoru. Obratte se na autorizovaný servis.
	Nefunkční elektronika napájení	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
Varná zóna hřeje, ale displej nefunguje	Nefunkční elektronika ovládání, nebo elektronika napájení	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Během vaření se varná deska vypne	Došlo k neúmyslnému stisknutí tlačitka pro zapnutí/vypnutí	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Po postavení varné nádoby na varnou zónu, ukazuje displej příslušné varné zóny symbol „U” (varná zóna nehřeje)	Použité nádobí není vhodné pro indukční vaření	Ověřte, zda použité nádobí je vhodné pro indukční vaření - přiložením magnetu ke dnu nádobí.
	Menší průměr dna nádoby, než je varná zóna	Zkontrolujte, zda dno nádoby nemá menší průměr než varná zóna.
	Prehřátí nádoby	Nechte nádobu vychladnout. Poté položte nádobu na varnou zónu a pokračujte ve vaření. V případě, že ani po dalšim zapnutí a vypnutí varné zóny stále u varné zóny sviti na displeji symbol „U”, varnou desku zcela vypněte, vyčkejte 20 sekund a desku znovu zapněte.
	Nefunkční hlavní elektronika	Nutná výměna hlavní elektroniky. Obratte se na autorizovaný servis.
Praskliny, nebo trhliny na sklokeramické desce	Na varnou desku byla upuštěna varná nádoba, která sklokeramickou varnou desku poškodila	Varnou desku ihned vypněte stiskem tlačitka pro zapnutí/vypnutí, nebo příslušným jističem, odpojte varnou desku od elektrické sítě. Obratte se na autorizovaný servis.

CZ

concept

concept

CZ

Provozní zvuky spotřebiče

Technologie indukčního ohřevu je založena na určitých vlastnostech kovových materiálů, když se ocitnou pod vlivem vysokofrekvenčního vlnění. Za určitých okolnosti se mohou tyto vibrace projevovat slabými zvuky, které nesignalizují závadu. Jsou to např.:

Hluboké bručení jakou transformátoru	Tento zvuk se objevuje při vafení na vysoký stupeň výkonu. Jeho přičlnou je velkémnožství energie, které se přenáši z varné desky na varnou nádobu. Tento zvuk zmízinébo zeslábne, jakmile přepnete varmou zónu na nižší výkon.
Piskání	Tento zvuk se objevuje většinou u prázdné varné nádoby. Zmizi, jakmile nalijete donádoby vodu, nebo do ní vložite potraviny.
Vysoké piskavé tóny	Tyto zvuky se objevují hlavně u varných nádob, které se skládaji z vice vrstev různýchmateriálů, ve chvfill, kdy jsou v provozu na maximální topný výkon. Tento efekt nemávliv na výsledek vaření. Toto piskání zmízi nebo zeslábne, jakmile se sníží výkon.
Praskání	Tento zvuk se objevuje u varných nádob, které se skládaji z několika vrstev různýchmateriálů. Zvuk vyvolávají víbrace na spojovacích plochách různých vrstev. Tentozvuk zavisi na varné nádobě. Může se měnit podle množství a druhu potravin, které sv nádobě vaří.
Zvuk ventilátoru	Pro správný chod elektroniky je nezbytné, aby fungovala při trvale kontrolovanéteplotě. Proto je vaká deska vybavena ventilátorem, který se podle naměřené teplotymůže nastavit na různé stupné výkonu. Ventilátor může být v provozu i po vypnutívarné desky, pokud je naměřená teplota stale jestě přilís vysoka.

CHYBOVÉ HLÁŠENÍ

Kód Popis chyby Možná příčina
E1, E2, E4, E6, E5, Eb	Zavada teplotního čidla Kontaktujte autorizovaný servis.
U1	Chyba spojeni mezi ovládacím panelem a varnou deskou	Kontaktujte autorizovaný servis.
E7/E8 Nesprávné sitové napětí		Zkontrolujte, zda sitové napětí odpovídá výkonovým hodnotám na typovém štitku.
E3 Příliš	vysoká teplota snímače teploty varné desky	Zkontrolujte typ použité varné nádoby, Vyčkejte, až teplota varné zóny klesne. Stiskněte tlačitko ON/OFF pro restartování varné desky.

Produktové informace dle směrnice EU 66/2014 pro domáci trh v rámci EU

Označení modelu IDVS160
Typ varné desky Vestavná varná deska
Počet varných zón 4
Technologie ohřevu indukce
Průměr kruhových varných zón (∅)	Levá přední 16 cm
	Levá zadní	21 cm
Rozměr nekruhových varných zón (flexi/bridge)	Pravá zóna 38,6 x 18 cm
Spotřeba energie varných zón (EC electric cooking)	Levá přední 191,6 Wh/kg
	Levá zadní	181,4 Wh/kg
	Pravá zóna 188,1 Wh/kg
Spotřeba energie varné desky (EC electric hob)		187 Wh/kg

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materialů a starých spotřebičů.
• Krabice od spotřebíce může být dána do sběru tríděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařizeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatri do domácího odpadu. Je nutné odvést hodo sběrného místa pro recyclaci elektrického a elektronického zařizení. Jazštěním správné likvidace tohoto výrobku pomůžete zabranít negativnim důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musi byt provedena v souladu s predpisy pro nakládání s odpady. Podrobnější informace o recyclaci tohoto výrobku zjistite u príslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

SK

concept

concept

SK

Podakovanie

Popis ovládacleho panela

Varenie s indukciou

Tipy na varenie

Rady a tipy na úsporu energie

Návod na obsluhu

Pokročilé funkcie spotrebiča

Čistenie a údržba

Inštalácla spotrebiča

Riešenie problémov

Hlásenia porúch

Výrobca si vyhradzuje právo na pripadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

DÔLEŽITÉ UPOZORNENIA

1 Lava predná varná zóna
2 Ľavá zadná varná zóna
3 Pravá zadná varná zóna
4 Pravá predná varná zóna
5 Flexi zóna pravá
6 Sklenená doska
7 Ovládací panel

2 1 3 5 4 6 7

POPIS OVLÁDACIEHO PANELU

1 Tlačidlo zapnutia/vypnutia
2 Časovač
3 Posilňovač
4 Ikony výberu vamej plochy
5 Posuvnik
6 Uzamknutie
7 Flexi zóna

5 6 2 T L 4 B 31 4

VARENIE S INDUKCIOU

Aby sa zamedzilo nechcenému ohrevu, napr. pri položení kovových nástrojov na varnů dosku, systém sa aktivuje až pri určitej velkosti dna riadu.

TIPY NA VARENIE

Deska má nastavenou ochranu při dlouhém vaření. V prípadě, že byste zapomněli desku vypnout. Deska se vypne po časovém intervalu, dle stupně výkonu viz tabulka.

Príklady možných poškodení

- Tieto poškodenia vznikli nevhodnou údržbou varnej dosky, preto sa na ne nevztahuje záruka. Nejde o technické problémy spotrebiča.

28

SK

concept

concept

SK

NÁVOD NA OBSLUHU

1. Stlačením symbolu pre výber vamej zóny jej aktivujete.

2. Prejdením po slideru smerom doprava, Na displeji (1) sa zobrazi pismeno „P“.

3. Stlačte symbol Booster (3)

4. Na displeji zóny sa zobrazi symbol „P“

1. Vypnite istič a odpojte prívodný kábel od svorkovnice.
2. Uvolnite upevnovacie prichytky
3. Vyberte varnů dosku a opatrne vytiahnite prívodný kábel.

Pripojenie do elektrickej siete

Zltá/zelená N2 4 Modrá N1 3 Šodá L2 2 Hínodá L1 1 Čéma 220 240V~ Obr. 11

5 Žtá/želená L1 Čiema L2 Hnedá N1 Šedá N2 Modrá 220-240V~ 220-240V~

Obr. 12

36

SK

concept

concept

SK

RIEŠENIE PROBLÉMOV

CZ Seznam servisních míst

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomýtská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
