NÁVOD K OBSLUZE IDV6083bc Concept

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Poděkování

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Vaření s indukci

Tipy k vaření

Rady a tipy k úspoře energie

Návod k obsluze

Pokročilé funkce spotřebiče

Čistění a údržba

Instalace spotřebiče

Řešení potíží

Chybové hlášení

Ochrana životního prostředí

TECHNICKÉ PARAMETRY
Napětí 220-240 V-/ 380-415 V-, 50/60 Hz
Příkon digestoře 160 W
Rozměr a prikon varných zón ø 175 mm, 195 mm, Vnější rozměry varné desky (§ x h x v) 830 x 515 x 200 mm	2000 W
Hladina akustického výkonu ventilátoru < 71 dB(A)
Rozměry odsavače (§ x h) 310 x 180 mm
Rozměry pro vestavbu (§ x h x v) 750 x 482 x 220 mm
Hmotnost 20 kg
Průměr a prikon každé jednotlivé varné zóny 175 x 195 mm, 2000 W
Max. prikon 7360 W
Délka připojovacího kabelu 150 cm

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

concept

concept

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání indukční desky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se obratte na autorizovaný servis.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo rádně zlikvidujte.
• Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
• Těsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání kapalin pod varnou desku.
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Pří instalaci musí být spotřebič odpojen od elektrické sítě.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štitku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
• Spotřebiče používané v zemědělství.

• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.

• Spotřebiče používané v podnicích zajištujících nocleh se snídání.

• Přívodní kabelý jiných elektrospotřebičů se nesmějí dotýkat horkých varných zón. Může se poškodit jak izolace kabelů, tak i samotná varná deska.
• Nedotýkejte se horkých varných zón. Nebezpečí popálení!
• Ukazatel zbytkového tepla „H“ zobrazuje, že jsou varné zóny ještě horké. Ke spotřebiči nepouštějte děti. Hrozí nebezpečí popálení!
• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.
• Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.
• Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.
• Pokud se pod spotřebičem nachází zásuvka, nesmějí se v ní uchovávat žádné hliníkové fólie, vznětlivé, nebo hořlavé předměty (např. spreje). Hrozí nebezpečí požáru nebo výbuchu!
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
  • V případě poruchy vypněte spotřebič a příslušný jistič.
• Neponořujte prívodní kabel do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič používán, dbejte na to, aby všechny jeho ovládací prvky byly vypnuté.
• Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snížovala by se tím tak účinnost vaření.

IDV6083bc

IDV6083bc

CZ

concept

concept

CZ

- Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry a varná nádoba by mohla tlakem páry nadskočit do výšky. POZÓR! Hrozí nebezpečí poranění!

• Dbejte na to, aby varné zóny a dna nádob byly suché.

- Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bodově ohřívá varnou desku. Hrozí poškození varné desky!

- Nestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojít k jeho poškození.

- Na spotřebiči nikdy nepoužívejte varné nádoby z plastu nebo z hliníkové fólie.

- Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!

- Na spotřebič neodkládejte žádné kovové předměty. V případě, že by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahřát a způsobit popálení!

- Nepoužívejte spotřebič jako pracovní plochu nebo jako odkládací prostor!

- Údržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!

- V průběhů vaření se mohou pokrmy, jako polévky, omáčky nebo nápoje zahřát velmi rychle a přetéci. Proto doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.

- Pří fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Pří přehřátí oleje hrozí nebezpečí požáru!

- Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!

- Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.

- Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.

- Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotrebované, případně má jiné defekty.

- Na čištění nepoužívejte korozivní čistící prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.

• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starsí 8 let a pod dozorem.
• Odsávací zařízení je určeno výhradně pro odstraňování zápachu při vaření v domácím použití.
  • V žádném případě přístroj nepoužívejte k jiným účelům, než ke kterým je určen.
• Digestor a její filtry by měly být pravidelně čištěny dle návodu viz odstavec Čištění a údržba.

POZOR!

• Tento spotřebič odpovídá směrnici o bezpečnosti a elektromagnetické kompatibilitě, přesto by se neměly v dosahu spotřebiče pohybovat osoby s kardiostimulátorem. K nesprávné funkci by mohlo docházet také u dalších přístrojů, jako jsou např. naslouchátka.
• Pokud je spotřebič zapnutý, nepřibližujte k němu magneticky citlivé předměty (kreditní karty, USB flashky, pevné disky apod.).

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sitě. Vypněte příslušný jistič.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržite-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

IDV6083bc

IDV6083bc

concept

concept

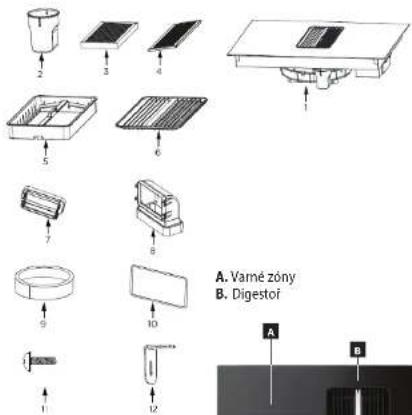

POPIS VÝROBKU

1. Kompletní deska
2. Nádoba na vodu
3. Uhlikový filtr
4. Kovovy filtr
5. Držák filtru
6. Krycí mřížka
7. Rovný adapter
8. 90° adapter
9. Gumový kruh
10. Těsnici proužek
11. Šroub M4 x 10
12. Montážní držák

A. Vamé zóny B. Digestofí

POPIS OVLÁDACÍHO PANELU

A Hlavní vypínač
B Funkce pro spojeni dvou zön- BRIDGE ZONE
C Ventilátor
D Časovač
E Dětský zámek
F Výběr varné zóny
G KeepWarm
H Slider- nastaveni stupňú varné zóny, nastavení času alarmu

Co znamená vaření s indukci?

Vaření s indukcí je založené na zcela odlišném principu než obvyklé způsoby ohřevu. Teplo se indukcí vytváři přímo ve varné nádobě, přičemž varná zóna zůstává studená. Ve srovnání s jinými metodami ohřevu má tento způsob řadu výhod:

1. Úspora času při vaření a pečení

Neohřivá se sklokeramická deska, ale přimo varná nádoba. Nedochází k velkým tepelným ztrátám a účinnost je tedy vyšší než při jiných metodách ohřevu.

2. Úspora energie

Je prokázano, že pri vaření s indukci se spotrebuje měně elektrické energie než pri jiných metodách vaření.

3. Kontrolovaný prívod tepla a více bezpečnosti

Varná deska předává teplo nebo přerušuje jeho přivod bezprostředně po nastavení výkonu. Jakmile varnou nádobu sejmete z varné desky, ohřev se přeruší, aníž byste varnou zónu předem vypínali. Po ukončení vaření je na sklokeramické desce jen zbytkové teplo vycházející z varné nádoby. Přesto nedoporučujeme ponechávat na desce jakékoliv předměty bez dozoru.

Poznámka:

Aby se zamezilo nechtěnému ohřevu, např. při položení kovových nástrojů na varnou desku, systém se aktivuje až při určité velikosti dna nádobí.

TIPY K VAŘENÍ

Nastavení výkonových stupňů, které jsou popsány niže, jsou pouze priklady. Přesně nastavení výkonových stupňů pro vaření závisi na několika faktorech včetně použitého nádobí a množství potravin, které vaříte. S indukční deskou experimentujte a postupně zjistěte, která nastavení výkonových stupňů Vám vyhovují nejvíce.

Přiklady nastavení výkonových stupňů:

• Udržování kapalin v mirném varu,
• Mímý a pomalý ohřev bez nebezpečí připálení,
• Rozpuštění másla, čokolády atd.,
• Rozmrazováni,
  • Vařeni malého množství kapaliny.

• Intenzivni vaření
  • Udržováni varu většího množství kapaliny,
  • Dušeni pokrmů.

• Přípravu pokrmů výžadujících rychlý ohřev a vysokou teplotu (např. bifteky, řízky, smažení brambor apod.),
• Privedení vody nebo polévky k bodu varu.
• Rozehřátí pokrmů před přepnutím na nižší stupeň.

IDV6083bc

RADY A TIPY K ÚSPOŘE ENERGIE

Vafení indukcí využívá magnetické vlastnosti materiálu ke generování tepla. Nádoby proto musí obsahovat železo. Na dně hrnců nebo pánvíček vyhledejte symbol pro indukční vaření (Obr. 1), případně přiložením magnetu zkontrolujte, zda je nádoba magnetická (Obr. 2).

Obr.1

Obr.2

Pokud nemáte možnost zkontrolovat dna hrnců a pánviček magnetem:

1. Do nádoby, kterou chcete zkontrolovat, nalijte trochu vody.
2. V prípadě, že na ovládacím panelu u príslušné varné zóny nebliká symbol „U“ a voda v nádobě je ohřívána, je nádoba pro indukční vaření vhodná.

Nádoby, které jsou vyrobené z následujících materiálů, nejsou pro indukční vaření vhodné:

• čistá nerezová ocel.
• hliník nebo měd.
• bez magnetického podkladu,
• sklo, dřevo, kamenina,
  • porcelán, keramika atd.

- Nepouživejte varné nádobí s prohnutým dnem (Obr. 3), snižuje se tím účinnost a prodlužuje se doba vaření.

Obr. 3

- Na každou varnou zónu používejte správnou velikost varné nádoby. Průměr dna hrncú a pánví by měl odpovídat velikosti varné zóny (Obr. 4).

Obr.4

• Na malé množství pokrnu použivejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.
• Hrnce i pánve zakrývejte vždy vhodnou pokličkou. Při vaření bez poklicky spotřebujete mnohem vice energie.
• Vaře pokrmy s malým množstvím vody nebo tuku. Ušetřite tak energii. Pri vaření zeleniny zůstanou uchovány vitamíny a minerální látky.
• Na začatku vařeni nastavte varnou zónu na nejvyšší stupeň výkonu a po zahrátí výkon varné zóny snížte.

IDV6083bc

concept

concept

Příklady možných poškození

- Drsná dna hrnců a pánví mohou varnou desku poškrábat. Kontrolujte proto dna varných nádob. Hrnce nebo pánve, které mají drsná dna, na varné desce nepřesouvejte, ale nadzvedněte je a následné umistěte na nové místo (Obr. 5). Zabránite tím poškrábání varné desky.

Obr. 5

- Sůl, cukr a zrna písku (např. od čištění zeleniny) mohou varnou desku poškrábat. Nepoužívejte varnou desku jako pracovní plochu nebo odkládaci prostor! - Cukr a pokrym s vysokým obsahem cukru poškozuji při kontaktu varnou desku. Překypělé pokmy tohoto druhu ihned odstranujte škrabkou na sklo.

POZORI Škrabka na sklo je ostrá a může dojít k poranění!

- Následující poškození neovlivňuji funkčnost ani výkon varně desky.

Skvrny

Připečené zbytky cukru nebo pokrmů s vysokým obsahem cukru.

Zbarvení

Kovově lesklá zbarvení vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Škrábance

Škrábance způsobené zmky soli, cukru nebo pisku, připadně drsnými dny nádob.

Opotřebení dekoru

Opotrebení zpúsobená použitím nevhodných čisticích prostředků.

- Tato poškozeni vznikla nevhodnou údržbou varné desky, a tudíž se na ně nevztahuje záruka. Nejedná se o technické problémy spotřebice.

IDV6083bc

NÁVOD K OBSLUZE

• Na varné desce jsou vyznačena mista – elektrické varné zóny, která jsou určená pouze pro vaření. Průměry varných zón jsou odvozeny z obvyklých rozměrů varných nádob.
• Vyhřivaná je jen plocha uvnitř vyznačeného průměru varných zón, ostatní plochy zůstávají relativně chladné a mohou se využít jako odstavné plochy.
• Přehřátí varné zóny pod sklokeramickou deskou zamezuje teplotní senzor.
• Svitici symbol „H“, který se může objevit na pozici ukazatele nastaveného výkonu varné zóny, signalizuje zvyšenou teplotu povrchu varné zóny po vypnutí (zbytkové teplo). Symbol zhasne jakmile dojde k ochlazení varné zóny, kdy již nehrozí nebezpečí popálení.
• Příkony varných zón je možné regulovat v rozsahu 8 stupňů, které jsou nastavovány stiskem nebo tahem prstu po slideru na oviádacím panelu. Při každém stisknutí tlačítka se ozve pípnutí. Reakce na stisknutí tlačítka je 1 sekunda. Po tuto dobu je nutné mít prst na příslušném tlačítku.

Poznámka:

• Dotykové ovládání je aktivováno príložením prstu na příslušné tlačítko na sklokeramické desce.
• Pro ovládání dotykových tlačítek použijte celé bířsko prstu, ne pouze jejho špičku (Obr. 6).
• Ovládací panel udržujte v čistotě a suchu. I malé množství vody na ovládacim panelu může způsobit obtižnější ovládání tlačitek. Žádné předměty nepokládejte na ovládací panel varné desky.
• Dotykové ovládání nereaguje na tmavé matné barvy (pro ovládání nepouživejte černé rukavice).
• Dbejte na to, aby nedošlo k nechtěnému zapnutí spotřebiče. Hrozi nebezpeči popálenil

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrit vlhkým hadřikem.

Zapnutí varné zóny

1. Stiskem tlačitka (A) zapnete varnou desku.
2. Stiskem symbolu pro výběr varné zóny ji aktivujete. Po stisknuti tlačitka pro výběr varné zóny se objevi automaticky číslo „S”.
3. Nastavte požadovaný výkonový stupeň stiskem nebo tahem prstu po slideru na hodnotu 1 až 8. Levý kraj tohoto symbolu znamená vypnutí varné zony (0), pravý kraj tohoto symbolu znamená maximální výkon (8).

Poznámka:

• Požadovaný stupeň výkonu varné zóny můžete měnit kdykoli během průběhu vaření.
• Pokud na varne zoně nenastavite žadný stupeň vykonu do 1 minuty od zapnutí indukční desky, indukční deska se automaticky vypne.
• V prípadě, že na displeji ovládacího panelu sviti symbol „U“ znamená to, že není položena žádná nádoba nebo průměr dna nádoby je příliš malý, nebo nádoba, kterou použiváte není vhodná pro indukční vaření. Žkontrolujte dno nádoby, zda je nádoba vhodná pro indukční vaření.
  • Výběr varné zóny přizpůsobte velikosti nádoby.

Vypnutí varné zóny

1. Stiskem symbolu pro výběr varné zóny ji aktivujete (bliká čislice zvolené zóny).
2. Stiskem nebo tahem prstu po slideru postupné nastavte výkon na hodnotu 0.

Poznámka:

• Po vypnuti varně zóny se může na displeji zobrazit symbol „H“, který upozorňuje na to, že je použitá zóna jestě horká a hrozi nebezpeči popálení.
• Symbol „H“ zmizí, jakmile se povrch použité varné zóny ochladí na bezpečnou teplotu (není horká na dotyk).
  • V pripadě, že na displeji sviti symbol „H“, je možné toto zbytkové teplo využit napr. k ohráti dalsí nádoby na vaření.

IDV6083bc

CZ

concept

concept

CZ

Vypnuti varné desky

• Stisknutim tlačitka pro zapnutí/vypnutí indukční desku vypnete. Všechna nastavení budou vynulována.
- Po vypnutí indukční desky se může na displejí zobražit symbol „H“, který upozorňuje na to, že jsou ještě některé varné zóny horké a hrozí nebezpečí popálení. Nedotýkejte se těchto varných zón!

Poznámka:

• Pokud budou všechny varné zóny vypnuté a do 1 minuty nedojde k žádnému dotyku na ovládacím panelu, indukční deska se automaticky vypne.
• Automatické vypnutí (doba vaření) na jednotlivých varných zónách je z bezpečnostních důvodů omezena na 3 hodiny. Po 3 hodinách nepřetržitého provozu se ozve 6x zvukový signál a indukční deska se automaticky vypne.
• K automatickému vypnutí indukční desky dojde i v případě, kdy jakákoliv varná zóna ani po 2 minutách nedetekuje žádnou varnou nádobu.

POKROČILÉ FUNKCE SPOTŘEBIČE

Funkce spojení dvou zón - Bridge Zone

1. Krátkým dotekem na levou či pravou ikonu, uzamknete danou půlku desky. Varné zóny se na dané půlce spojí v jednu.
2. Přidávání a ubírání stupňů probíhá najednou pro obě zóny společně. Opětovným dotykem funkci vypnete.

Funkce POWERBOOST

1. Tuto funkci aktivujete pokud na stupnici zvolite na pravé straně pismeno „B“. Na displeji se pak objeví pismeno „B“, které signalizuje, že varná zóna je nastavena na maximální výkon.
2. Tuto funkci vypnete pokud nastavite nižši stupeň zahriváni, nebo úplným vypnutim desky.
3. Funkci PowerBoost můžete použit na jakékoliv varné zóně.

Funkce KEEPWARM

1. Po stisknuti tlačitka (G) se zóna prepne na nejnižší stupeň a zobrazi se „L”. Po stisknuti jiného tlačitka, se funkce vypne a zóna se vrátí na původní stupeň výkonu.

Funkce dětský zámek

Tato funkce zabraňuje neůmyslnému zapnuti vamých zón.
1. Pro uzamknuti ovládacího panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (E).
2. Na displeji se rozsviti indikator dětskeho zámku, který oznacuje uzamknuti ovládaciho panelu. Ovládaci panel je uzamčen kromě tlačitka zapnuti/vypnuti (A), které je deaktivováno.
3. Pro odemknuti ovládaciho panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (E).
4. Symbol zhasne a ovládaci panel je funkčni.

Nastaveni časovače

Tuto funkci lze nastavit pouze pro konkrétni vybranou varnou zónu.
1. Nejprve je nutné zvolit varnou zónu (F).
2. Během vareni stiskněte tlačitko pro nastaveni časovače (D). Na displeji nad tlačitkem časovače se zobrazi hodnota .00".
3. Stiskem nebo tahem prstu po slideru (H) postupně nastavte čas na hodnotu 1-99. Po stisku tlačitka časovače (D) bliká nejdřive ikona pro nastavení desitek minut po dobu 3 sekund. Potě stiskem nebo tahem po slideru (H) nastavite čas od 1-9. Po 3 sekundách začne blikat ikona pro nastavení jednotek minut.
4. Po nastavení času vaření, bude na displeji nastavený čas blikat po dobu 3 sekund. Po této době se začne nastavený čas vaření odpočitávat.

Funkce Hob2Hood

Zapnutím varně zóny aktivujete tuto funkci. Jedná se o automatické sepnuti odsavače po sepnuti varně zóny a přizpůsobení výkonu.

Funkce Fresh air

- Tato funkce umožňuje odtah zbytkových par po vypnutí varných zón - odsavač se přepne na výkon 1, poté začnou blikat 3 čárky a odsavač ještě nějakou dobu odtahuje na nejnižší výkon.

Nastavení digestoře

• Stiskněte symbol ventilátoru a pomocí stupnice nastavte sílu odsávání 1-8 nebo B. Nejvyšší prevod B se po 3 minutách vypne a nastaví se rychlost 7.
• Pokud si vyberete rychlost 8, ta se po 8 minutách sama přenastaví na rychlost 7. Displej nad ikonou ventilátoru zobrazuje rychlost.
• Pokud stisknete ikonu ventilátoru znovu spustí se funkce 1 min odloženého vypnutí.
• Pokud symbol stisknete znovu, vypnete digestor úplné.

ČIŠTĚNÍ A ÚDRŽBA

Sklo varné desky se mimo varných zón nezahřivá, tudíž by se na těchto mistech nemély připálit žádné zbytky pokrmů. S čištěním varné desky tedy nemusíte čekat až na její úplné vychladnutí.
K čistění varné desky v žadném prípadě nepouživejte vysokotlaké nebo parni čističe, může dojit k poskozenil

• Varnou desku ošetřujte pouze čisticim prostředkem, který je určen pro sklokeramický povrch.
• V případě větších nečistot naneste na varnou desku čistící prostředek odpuzující nečistoty, díky němuž dojde k usnadnění čistění povrchu varné desky.
• Pří čistění v žádném případě nepoužívejte: drsné houbičky, abrazivní prostředky nebo agresivní čistící prostředky (spreje na čistění pečicích trubí a odstraňovače skvrn.
• Udržuite ovládaci panel v čistotěl Dbeite na to, aby byl ovládaci panel vždy čistý a suchý.
• Zbytky pokmů a vody negativně ovlivňují funkci ovládacího panelu a ovládací panel nemusi být plně funkční.
• Varnou desku čistěte po každém vaření, aby se zbytky pokrmů při dalšim vaření nepřípekly.
• Vlažnou varmou desku vyčistěte čisticím prostředkem a papírovou utěrkou. Následně offete varmou desku vlhkým hadříkem a měkkým hadříkem vytřete do sucha.
• Pokud by byla varná deska príliš horká, mohly by se na ní objevit skvrny.
• Nikdy na varné desce nenechávejte zbytky čisticího prostředku, které by mohly sklo zbarvit.
• Kovové lesklá zbarvení se objevuji po použití nevhodných čisticích prostředků, nebo oděrem dna varných nádob.
• Toto zbarvení se odstraňuje velmi těžko. Pro čistění používejte pouze čisticí prostředky, které jsou vhodné pro sklokeramický povrch.
• Pripadné pripečené zbytky nokrmů nebo vrstvu mastnoty odstraňte skračkou na sklo.
• Varnou desku čistěte pouze ostřim škrabky. Držákem škrabky byste mohli její povrch poškrábat.
  POZORI Škrabka je velmi ostrál Hrozi nebezpeči poraněnil Poškozené ostri ihned vyměnte.
• Po čištění škrabku zajistěte a uschovejte mimo dosah dětí.

ČISTĚNÍ ODSAVAČE PAR

1. Vrchní mřížku vyndeíte a opatrné čistěte.
2. Vrchni filtry čistěte každý den. Vyndejte držák filtrú a poté z něj vyjměte filtry. Filtry můžete umýt klasicky nebo v myčce. Zbytkovou vodu nechte okapat.
3. Uhlikový filtr má životnost přibližně 6 měsiců, zaleži na frekvenci vařeni a smaženi. Poté doporučujeme výměnu.
4. Spodni nádobu na vodu kontrolujte každý den. Nádobu odšroubujte a obsah vylijte. Nádobu vratte zpět.

concept

concept

INSTALACE SPOTŘEBIČE

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupujici, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Umistění spotřebíče do vhodného nábytku zajisti jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 7.
• Kuchyňský nábytek musí byt vyroben z tepelné odolného materiálu odolávající teplotám nejméné 120 °C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335 2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.

Obr.7

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstrante ze spotřebiče všechny obaly a marketingové materialy.
2. Požadované rozměry pro výřez v pracovní desce o minimální tlouštce 38 – 40mm, která musí být z tepelně odolného materiálu, jsou vyobrazeny na obrázku.
3. Po stranách varné desky nechte minimálně 50 mm mezeru od okolních předmětů a skříněk. Za varnou deskou ponechte také minimálně 50 mm mezeru.
4. Z důvodu účinne cirkulace vzduchu musi být spotřebic umisten podle rozměru na obrazku a skíníka musi byt konstruována tak, aby do její spodní částí mohl proudit vzduch, doporučujeme do spodního soklu umistit odvetřávací míržku. Pod varnou deskou musi byt mezera minimalně 50 mm, za zadní stenou skíníky musi byt mezera minimálné 20 mm a pod pracovní čleskou musi být odvetřávací mezera min. 5mm, v ideálním případě, pokud to konstrukce skíníky umožňuje, įvíce.
5. Pokud je pod varnou deskou umistěn spotřebič, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.
6. Pokud je varná deska umístěna nad kuchyňskou zásuvkou, musí být mezi obsahem kuchyňské zásuvky a varnou deskou dodržena minimální vzdálenost 50 mm.
7. Vamou desku nasuňte na kraj pracovní desky a prostrčte přívodní kabel skrz pracovní desku skříňky tak, aby byla po instalaci přístupná její svorkovnice.
8. Opatrné umistěte varnou desku do výřezu v pracovní desce. Dbejte, aby nedoslo ke skripnuti privodního kabelu.
9. Ve spodní části sklokeramické desky je těsnění proti zatěkání kapalin. Po umístění varně desky do výřezu v pracovní desce, by neměla být mezera mezi hranou pracovní desky a varnou deskou menší než 3 mm (Obr. 9).
10. Pripojte privodní kabel do svorkovnice a následně zapněte príslušný jistič.

A Nalepte těsnici kroužek.

3年09月

- Nainstalujte 90° adaptér a nádobu na vodu. Po instalaci adaptér prosim přilepte.

B

IDV6083bc

C

MIN 220 >100

D

D MIN 220 >100

- Trubku lze zkrátit na prislušnou délku. (obr. G.J)

Instalace zapuštěním - rozměry Standardní instalace - rozměry

519.6² 496 MAX R1Q 760 834.6² R5

x 80 245 245 180

Instalace pro vnější cirkulaci vzduchu:

Obrázek A - Nalepte těsnící pásku.
Obrázek B - Instalujte 90° adapter a nádobu na vodu.
Obrázek C, D - Vložte celý prístroj a srovnejte ho.

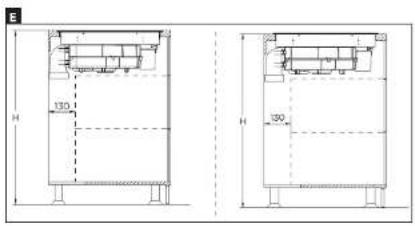

E 130 H H 30

Schéma instalace s rovným adaptérem

N X 248 245 60 110

Připojení do elektrické sitě

• Připojení spotřebiče může provádět pouze kvalifikovaný odborníkl
• Pokud je spotřebič prípojen přimo do elektrické sitě, musí byt jištěný jističem, který odpovídá proudovému jistění na typovém štítku spotřebiče.
• Ověřte, zda připojované napěti a proudové jištění odpovídá výkonovým hodnotám na typovém štitku spotřebíče. Zejména u jednofázového připojení (230 V) by mohlo dojít k přetížení instalovaného elektrického obvodu.
• V prípadě připojení varné desky do elektrické sitě jednofázové (viz Zapojení svorkovnice spotřebiče) nelze využít všechny varné zóny na maximální výkon. Varná deska automaticky snížuje příkon jednotlivých varných zón, aby nedošlo k výkonovému přetížení příslušného jističe.
• Pro pripojeni do elektrické sitě doporučujeme použit samostatně jištený elektricky obvod.
• Používejte pouze rozvody elektrického napětí s ochranným vodičem PE.
• Nepouživejte rozbočovací zástrčky, konektory ani prodlužovaci kabely. Mohly by způsobit nebezpeči požáru z přehřátí.
• Svorkovnice prívodního kabelu nebo príslušný jistić spotřebiče musi být volně prístupný i po jeho instalaci.
• Elektrická bezpečnost spotřebíce může být garantována pouze tehdy, pokud je ochranná svorka spotřebíce spojena s ochranným vodičem elektrické rozvodné sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věci v důsledku chybějídho nebo špatného ochranného spojení.
• Privodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.
• V připadě odpojení varně desky od elektrické sítě dojde k vynulování všech nastavených parametrů a k uzamčení ovládání varně desky.

Zapojení svorkovnice spotřebiče

• Varná deska je již z výroby opatřena přívodním kabelem. V případě, že by byla z důvodu poškození přívodního kabelu nutná jeho výměna, na Obr. 11 nebo na Obr. 12 je vyobrazené zapojení svorkovnice.
• Privodní kabel musí být vyměněn za kabel stejného typu s odpovidajícím průřezem vodičů.
• Po připojení nového přivodního kabelu do svorkovnice, zajistěte kabel proti vytrhnutí ze svorkovnice.
• Pro instalaci spotřebice do výřezu v pracovní desce a následněmu připojení do elektrické sitě, postupujte stejným způsobem, jak je popsáno výše.

concept

concept

Jednofázové zapojení svorkovnice varné desky 3-žilovým prívodnim kabelem (230 V)

Pro připojení použijte kabel, který bude mít minimální průřez vodičů 4 mm ^2 .

ZELENO/ŽLUTA L1 4 HNEDĂ L2 3 N1 2 MODRĂ N2 1 220-240V~ Obx. 11

Dvoufázové zapojení svorkovnice varné desky 4-žilovým přívodním kabelem (400 V)

Pro připojení použijte kabel, který bude mít minimální průřez vodičů 4 mm ^2 .

ZELENO/ŽLUTÁ L1 4 ČERNA L2 3 HNĚDA N1 2 MODRA N2 1 220-240V~ 380-415V~ 220-240V~ Obr. 12

ŘEŠENÍ POTÍŽÍ

Popis závady Možná přičina Řešení
Při zapnutí varné desky zareaguje jístění domácí elektroinstalace	Proudové zatížení je pro domácí elektronistalaci přilíš vysoké.	Zkontrolujte, zda přikon všech zapnutých spotřebičú nepřekračuje maximální zatížení domácí elektronistalace. Ověřte, zda připojované a proudové jístění odpovídá výkonovým hodnotám na typovém štitku spotřebiče.
Po stisknutí tlačitka pro zapnutí/vypnutí varné desky se varná deska zapne, ale displej u jednotlivých varných zón nefunguje	Nefunkční elektronika napájení	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
	Nefunkční elektronika ovládání	Nutná výměna elektroniky ovládání. Obratte se na autorizovaný servis.
Po nastavení výkonového stupně varné zóny, varná zóna nehřeje	Prehrátí varné zóny	Teplota varné zóny je prilíš vysoká. Zkontrolujte, zda je funkční ochlazovací ventilátor, který je umístěný ve spodní částí varné desky. Pokud je ventilátor funkční, obratte se na servis.
	Nefunkční ochlazovací ventilátor	Nutná výměna ochlazovacího ventilátoru. Obratte se na autorizovaný servis.
	Nefunkční elektronika napájení	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
Varná zóna hřeje, ale displej nefunguje	Nefunkční elektronika ovládání, nebo elektronika napájení	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Během vaření se varná deska vypne	Došlo k neúmyslnému stisknutí tlačitka pro zapnutí/vypnutí	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Po postavení varné nádoby na varnou zónu, ukazuje displej příslušné varné zóny symbol „U” (varná zóna nehřeje)	Použité nádobí není vhodné pro indukční vafení	Ověřte, zda použité nádobí je vhodné pro indukční vaření - priložením magnetu ke dnu nádobí.
	Menší průměr dna nádoby, než je varná zóna	Zkontrolujte, zda dno nádoby nemá menší průměr než varná zóna.
	Prehrátí nádoby	Nechte nádobu vychladnout. Poté položte nádobu na varnou zónu a pokračujte ve vaření. V pripade, že ani po dalším zapnutí a vypnutí varné zóny stále u varné zóny sviti na displeji symbol „U”, varnou desku zcela vypněte, vyčkejte 20 sekund a desku znovu zapněte.
	Nefunkční hlavní elektronika	Nutná výměna hlavní elektroniky. Obratte se na autorizovaný servis.
Praskliny nebo trhliny na sklokeramické desce	Na varnou desku byla upuštena varná nádoba, která sklokeramickou varnou desku poškodila	Varnou desku ihned vypněte stiskem tlačitka pro zapnutí/vypnutí, nebo příslušným jističem odpojte varnou desku od elektrické sítě. Obratte se na autorizovaný servis.

IDV6083bc

IDV6083bc

concept

concept

CHYBOVÉ HLÁŠENÍ

Kód Důvod Řešení
01,02,04 Chyba elektroniky Kontaktovat servis
03 Indukční deska se přehlála Vyčkejte, až deska zchladne
05,06,07	Vstupní nízké napětí	Zkontrolovat, jestli vstupní napětí není nižší než 150 V
08	Vstupní vysoké napětí	Zkontrolovat, jestli vstupní napětí není vyšší než 270 V
09,10,11 Chyba elektroniky	Kontaktovat servis
12,13	Chyba větráku	Kontaktovat servis
14	Chyba displeje	Kontaktovat servis

Provozní zvuky spotřebiče

Technologie indukčního ohřevu je založena na určitých vlastnostech kovových materiálů, když se ocitnou pod vlivem vysokofrekvenčního vlnění. Za určitých okolnosti se mohou tyto vibrace projevovat slabými zvuky, které nesignalizují závadu. Jsou to např.:

Hluboké bručení jakou transformátoru	Tento zvuk se objevuje při vaření na vysoký stupeň vykonu. Jeho příčinou je velkémnožství energie, které se přenáši z varné desky na varnou nádobu. Tento zvuk zmizínebo zeslábne, jakmile přepnete varnou zónu na nižší výkon.
Piskání	Tento zvuk se objevuje větsínou u prázdné varné nádoby. Zmizi, jakmile nalijete donádoby vodu, nebo do ni vložite potraviny.
Vysoké piskavé tóny	Tyto zvuky se objevují hlavné u varnych nádob, které se skladají z vice vrstev různýchmateriálů, ve chvtří, kdy jsou v provozu na maximální topný výkon. Tento efekt nemávliv na výsledek vaření. Toto piskání zmizi nebo zeslábne, jakmile se sníží vykon.
Praskání	Tento zvuk se objevuje u varnych nádob, které se skladají z několika vrstev různýchmateriálů. Zvuk vyvolávají vibrace na spojovacích plochách různých vrstev. Tentozvuk závisí na varné nádobě. Může se měnit podle množství a druhu potravin, které sv nádobě vaří.
Zvuk ventilátoru	Pro správný chod elektroniky je nezbytně, aby fungovala při trvale kontrolovanéteplotě. Proto je varná deska vybavena ventilátorem, který se podle naměřené teplotymůže nastavit na různě stupný vykonu. Ventilátor může byt v provozu i po vypnutivarné desky, pokud je naměřená teplota stale jestě přilš vysoka.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starych spotřebičů.
• Krabice od spotřebíce může být dána do sběru tríděného odpadu.
• Plastové sacky z polyetylénu (PE) odevzdejte do sbéru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácno odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Jazštěním správně likvidace tohoto výrobku pomůžete zabránit negátivním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musi byt provedena v souladu s predpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistite u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

IDV6083bc

IDV6083bc

SK

concept

concept

SK

Podakovanie

Popis ovládacleho panela

Varenie s Indukciou

Tipy na varenie

Rady a tipy na úsporu energie

Návod na obsluhu

Pokročilé funkcie spotrebiča

Čistenie a údržba

• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
- Spotrebiče používané v polnohospodárstve.
- Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.
- Spotrebiče použivané v podnikoch zaistujúcich noclah s raňajkami.

IDV6083bclDV6083bc

SK

concept

concept

SK

1. Úspora času pri varení a pečení

3. Kontrolovaný privod tepla a vyššia bezpečnost

Priklady možných poškodení

- Tieto poškodenia vznikli nevhodnou údržbou varnej dosky, preto sa na ne nevztahuje záruka. Nejde o technické problemy spotrebiča.

34

IDV6083bclDV6083bc

SK

concept

concept

SK

NÁVOD NA OBSLUHU

Túto funkciu možno nastavit len pre konkrétnu zvolenů varnů zónu.

cz Seznam servisních míst

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomýtská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
